Выжимной подшипник сцепления – узнаем, что за элемент переключает передачи

Самостоятельная замена

В принципе поменять подшипник можно и самому если вы обладаете хоть каким то опытом и у вас есть инструменты, место в гараже, яма, эстакада.

Демонтаж выжимного подшипника производится так:

  • Отворачиваете все болты которые соединяют КПП и двигатель.
  • Снимайте коробку передач
  • Отсоединяете подшипник с зацепления с вилкой.
  • Демонтируйте подшипник.
  • Меняете на новый.
  • Устанавливаете все в обратном порядке.

Заводской ресурс выжимного подшипника составляет в среднем 130-150 тысяч километров. На практике этот параметр ниже из-за ряда негативных факторов — движения по плохим дорогам, нехватки опыта у водителей или низкого качества применяемых деталей. Как следствие, узел служит в два раза меньше и требует замены уже через 70 тысяч километров.

Меняем выжимной подшипник на ВАЗ 2114 своими руками — демонтаж коробки передач

Обеспечьте достаточное освещение над капотом автомобиля, включите первую скорость, снимите машину с ручного тормоза. По возможности попросите о помощи напарника. Ниже представлена подробная технология демонтажа, согласно схемам представленным выше.

  1. Откройте капот, открутите крепления воздушного фильтра, отсоедините провод и уберите узел (см. фото). После этого отсоединяем клеммы аккумуляторной батареи, для надежности – демонтируем АКБ.
  1. Теперь получаем доступ к верхним болтам крепления коробки передач. Откручиваем длинный болт – сзади, короткий – спереди.
  1. Переходим к стартёру. Откручиваем две верхние шпильки, далее снимаем клеммы. Теперь ищем трос сцепления, который выходит из КПП, скручиваем гайку, чтобы ослабить натяжение.
  1. Спускаемся к колёсам, скручиваем болты, снимаем шасси. Срываем гайки ступичных подшипников ВАЗ, чтобы снять полуось привода с обоеих сторон. Воспользуйтесь трубой, чтобы удлиннить ключ.
  1. Убираем пыльники (брызговики) ключом на 8, затем откручиваем болты защиты картера двигателя.
  1. Находим кронштейн растяжки рычага подвески (3,4 на схеме), выкручиваем заднюю гайку с нижними болтами.
  1. Теперь откручиваем болт стабилизатора поперечной устойчивости (8) с правой стороны, затем болты шаровых опор с обеих сторон (ключ на 17). Потом снимаем рычаг (7) вместе с растяжкой (4).
  1. КПП наполовину отсоединена, теперь выкручиваем пробку для слива масла.
  1. После слива масла снимаем приводы колес. Сначала вынимаем «гранаты» ШРУСа из ступиц, затем шлицевую сторону вала достаём из коробки, используя монтировку.
  1. Сбоку от коробки отключаем клемму заднего хода. Находим три болта крепления КПП к двигателю и скручиваем их.
  1. Чтобы убрать стартер, выкручиваем два болта снизу.
  1. Теперь отсоединяем тягу переключения передач (10) и демонтируем кулису. Рядом расположена клемма датчика скорости, отсоединяем её (см. фото).
  1. Откручиваем контргайку для отсоединения КПП от боковой опоры (подушки), далее выкручиваем длинным воротком два крепления задней подушки (9).
  1. Осталось выкрутить два болта кронштейна КП (2) и отсоединить агрегат от двигателя.
  2. Демонтируем узел, одной рукой придерживаем корпус, другой двигаем с помощью монтировки. После снятие узла, переходим к замене выжимного подшипника.

Признаки неисправностей в работе детали

Выжимная муфта может выйти из строя не только из-за неправильной эксплуатации, но и по причине естественного износа. Зная принцип работы устройства, можно по характерным симптомам определить его техническое состояние. Типичными признаками неисправности являются:

  1. Возникновение посторонних шумов при нажатии педали сцепления. Разрушение узла сопровождается скрежетом или громким хрустом.
  2. Заедание привода переключения передач. Иногда невозможно включить нужную скорость.
  3. Чрезмерно свободный ход педали сцепления.
  4. Неполное включение или отключение сцепления. Ситуация может сопровождаться неприятным запахом гари.

Дополнительными признаками поломки являются: повышенный расход топлива, перегрев двигателя, движение транспортного средства рывками. Моторесурс детали уменьшается из-за попадания пыли и грязи в подшипник, повышения температуры и отсутствия смазки.

Игнорировать признаки появления дефекта нельзя, т.к. это может привести к тяжелым последствиям во время поездки с неисправной трансмиссией.

Контрольная проверка

Диагностировать состояние выжимного устройства можно таким способом:

  1. Запустить двигатель авто. Прослушать работу на предмет посторонних шумов. При их наличии определить место.
  2. Выжать педаль сцепления. Если появился посторонний звук, то предстоит замена детали.

Подшипник ремонту не подлежит. Проблема решается заменой дефектной детали.

Последствия неправильного функционирования

Элемент имеет достаточную прочность, поэтому мгновенно развалиться не может. Однако тянуть с устранением дефекта не стоит, т. к. поломка приводит к перекосу дисков и неравномерному износу. В результате возникнут проблемы с трансмиссией, что негативно отразится на техническом состоянии транспортного средства.

Если деталь развалится, то водитель не сможет включить нужную передачу и тронуться с места. В случае возникновения такого дефекта при движении автомобиля в городе потребуются услуги эвакуатора.

Назначение

Чтобы понять, где находится выжимной подшипник, надо понимать назначение и устройство сцепления. Сцепление и все его части относятся к трансмиссии автомобиля. Оно обеспечивает передачу крутящего момента от мотора к ведущему мосту и колёсам, должно располагаться между этими частями машины

Но важное условие локации — доступность в его управлении водителем. Чаще всего это педаль сцепления, реже рычаг возле рулевого колеса

При помощи механизма сцепления водитель периодически отключает мотор от трансмиссии. Это позволяет останавливать автомобиль, переключать КПП, изменять динамику движения.

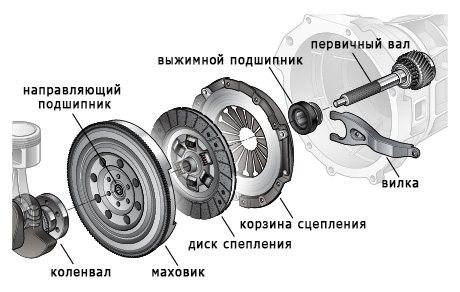

Виды, и конструктивные особенности

В конструкции сцепления авто применяется два вида выжимных подшипников:

Основные элементы выжимных подшипников — это шариковые или роликовые подшипники закрытого типа. Они используются как на механическом, так и гидравлическом типе изделия. В их конструкцию входит также корпус.

В механических элементах этот корпус предназначен для взаимосвязи с вилкой привода сцепления. Такие узлы могут иметь самую разную конструкцию (корпус представлен в виде втулки, вставляемой во внутреннюю обойму, или же он устанавливается на внешнее кольцо), но у всех корпусов присутствуют специальные выступы, на которые воздействует вилка. В целом, в механических подшипниках корпусы только для этого и предназначены.

Схема сцепления автомобиля ВАЗ — 2107 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

В гидравлических выжимных подшипниках конструкция корпуса сложнее, поскольку он выступает в роли гидроцилиндра. Суть работы у него такая – водитель, нажимая на педаль, создает давление жидкости в приводе сцепления. Эта жидкость поступает в корпус и выдавливает поршень гидроцилиндра с закрепленным на нем подшипником. Сам корпус в такой конструкции не перемещается вместе с упорным элементом, что дает возможность жестко фиксировать его болтами к корпусу сцепления.

Подшипник в конструкции узла используется для создания нажима с минимальным трением. При контакте с диафрагменной пружиной он вращаетсяс той же скорость, что и элементы сцепления, из-за чего трение между контактируемыми поверхностями отсутствует. Трение есть в самом подшипнике, но незначительное.

Привод выжимного подшипника бывает механический, гидравлический и комбинированный. В первом случае усилие от педали передается системой тяг или приводным тросом. Используется этот привод с механическими подшипниковыми узлами.

Гидравлический привод соответственно применяется на втором типе подшипников, поскольку жидкость у него является основным рабочим элементом (от ее давления срабатывает гидроцилиндр). Особенность комбинированного привода заключается в том, что жидкость действует не на подшипник, а на вилку, а та в свою очередь перемещает механический подшипник.

Ещё кое-что полезное для Вас:

Опасность для подшипника

Первая и самая главная опасность описана в предыдущей части статьи. Поэтому никогда не держите на педали сцепления ногу постоянно.

Другая опасность, часто приводящая к поломкам, является внешним фактором. Многие водители ездят по грязи, лужам, снегу. Одни вынуждены это делать по причине плохого качества дорог, другие ездят на рыбалку, охоту. В любом случае под колокол коробки попадает вода и грязь. Из-за этого смазка содержащаяся в выжимном подшипнике теряет свои свойства. Это приводит к повышенному износу, ну и соответственно выходу детали из строя.

Средний срок службы подшипника около 150 000 километров. В случае небрежного использования или плохих дорог этот срок сокращается в 3 раза.

Возможные неисправности их признаки и диагностика

Для диагностики не требуется специального оборудования. Симптомы красноречивы, их сложно спутать с другими элементами. Достаточно самостоятельно прислушаться к автомобилю нажимая педаль.

Признаки неисправности выжимного подшипника:

  • свист, хруст, локализующийся в районе педали;
  • характерный стук привода на заведенном двигателе;
  • толчки при нажатии, клин педали;
  • трудное переключение передач, иногда сопровождается посторонними звуками.

Как проверить выжимной подшипник:

  • завести двигатель, включить нейтральную передачу;
  • нажать сцепление, прислушаться к посторонним шумам;
  • включить передачу, плавно отпускать педаль.

Возникновение хотя бы одного описанного симптома указывает на необходимость замены подшипника. Оттягивание процедуры грозит полным его разрушением.

Как проверить выжимной на автомобиле:

Признаки неисправности выжимного подшипника:

При диагностике помните об особенности ВП:

Стук нажатой педали не всегда говорит о неисправности. В холодную пору это нормальное явление. Ролики (шарики) изготавливаются из стали, не имеющей большого линейного расширения. Обойма отлита из металла, подвергнутого термическому воздействию. Эта разность может вызывать появление зазора, допустимого для эксплуатации.

Как заменить выжимной подшипник

Операции по замене разных видов выжимных устройств имеют схожие технологические шаги. Рассмотрим механический и гидравлическую конструкции на конкретных примерах.

Механический тип сцепления. Пошаговая инструкция.

Для наглядности возьмем автомобиль ВАЗ 2114. Перед началом разборки обеспечьте достаточное освещение КПП. Подготовьте рабочее место, инструменты.

Совет:

Операцию по снятию коробки передач рекомендуется выполнять на яме. Таким образом, обеспечивается полный доступ к КПП. Не лишней станет помощь напарника.

Фото-отчёт снятия КПП:

После снятие трансмиссии с транспортного средства, можно переходить к замене запчасти:

  1. Внимательно осмотрите внутреннюю часть колокола. Убедитесь в целостности крепления вилки. Если есть признаки ее повреждения, замените.
  2. Найдите край пружины, фиксирующей муфту. Подденьте отверткой и снимите подшипник.
  3. Очистите шлицы вала от старой смазки и грязи.
  4. Приступаем к замене детали. Смазать посадочные поверхности и вал КПП. Используйте смазку ШРУС.
  5. Надеваем новую деталь на вал. Устанавливаем фиксирующую пружину.
  6. Проверяем ход муфты по оси. Он должен быть без заеданий.
  7. Проверяем вращение роликов (шариков). В процессе не должно быть перекатов, подклинивания и других дефектов.

На этом замена завершена. Коробку передач можно ставит в обратной последовательности.

Совет:

Обязательно проверьте состояние ведущего, ведомого дисков сцепления, корзины.

Фото-отчёт замены ВП

Гидравлический тип сцепления. Пошаговая инструкция.

В качестве примера рассмотрим автомобиль Ford Focus 2. Подготовительный этап заключаются в снятии коробки передач с двигателя.

Совет:

Болты крепления коробки различаются по длине. Обязательно промаркируйте их перед откручиванием.

Фото-отчёт снятия КПП:

Замена выжимного подшипника выполняется по следующему плану:

  1. Осматриваем внутреннюю часть защитного кожуха. Масло, грязь, продукты износа фрикционных накладок удаляем и очищаем пространство.
  2. Откручиваем болты крепления корпуса запчасти. Снимаем элемент с вала КП.
  3. Очищаем посадочную поверхность от следов масла и грязи.
  4. Устанавливаем новую деталь на вал. Закручиваем болты корпуса гидромуфты.
  5. Проверяем правильность вывода переходника патрубок-штуцер.
  6. Устанавливаем трансмиссию на автомобиль согласно инструкции.

По окончанию необходимо прокачать систему гидравлического привода для удаления воздуха. Операцию рекомендуется проводить с напарником. После каждого глубокого нажатия педали, отверните выпускной штуцер и выпустите воздух. Процедуру повторить несколько раз.

Совет:

Внимательно осмотрите жидкость внутри бачка сцепления. Она не должна быть мутной, грязной. В противном случае удалите ее шприцом, залейте новую и прокачайте систему.

Фото-отчёт замены ВП

Профилактика поломки подшипника. Как увеличить срок службы

Правильная работа с педалью сцепления позволит сохранить не только выжимной узел, но и продлит срок службы всему устройству.

  • Совет 1: Не практикуйте ненужных резких стартов машины с места. В этот момент возникают огромные динамические нагрузки, способствующие поломки подшипника.
  • Совет 2: Не нужно держать сцепление отключенным в пробках или на светофоре. Переведите машину в нейтрал и отпустите педаль.
  • Совет 3: Не «бросайте» сцепление. По этой причине изнашивается не только подшипники, но и диск. Лишнее усилие только увеличивает негативный эффект от крутящего момента.
  • Совет 4: Избегайте ситуаций с пробуксовкой машины. Для проворачивания колес требуется огромная сила, которая передается через весь механизм привода.
  • Совет 5: При замене подшипника опирайтесь на выбор проверенных производителей. Таблица с рекомендуемыми фирмами представлена ниже.

Виды

Подшипники подразделяются на работающие с зазором, то есть полностью отходящие от лепестков пружины, и беззазорные, всегда прижатые к ним, но с разным усилием.

Вторые получили наибольшее распространение, поскольку рабочий ход муфты включения с ними минимален, сцепление работает более точно и без лишних разгонов внутренней обоймы выжимного в момент касания опорной поверхности лепестков.

Кроме этого, подшипники классифицируются по способу организации их привода, хотя это касается лишь их конструктивного оформления.

Механический привод

При механическом приводе педаль обычно соединяется с оболочечным тросиком, через который усилие передаётся на вилку выжима.

Вилка представляет собой двуплечий рычаг с промежуточной шаровой опорой. С одной стороны её тянет тросик, другая толкает выжимной подшипник, охватив его с двух сторон, избегая перекоса за счёт своей плавающей посадки.

Комбинированный

Комбинированный гидравлический привод позволяет уменьшить усилие на педали и работает более плавно. Конструкция вилки аналогична механике, но толкает её шток рабочего цилиндра привода.

Давление на его поршень оказывает гидравлическая жидкость, подаваемая из соединённого с педалью главного цилиндра сцепления. Недостатком является усложнённость конструкции, повышенная цена и необходимость в обслуживании гидравлики.

Гидравлический привод

Полностью гидравлический привод лишён таких деталей, как вилка и шток. Рабочий цилиндр объединён с выжимным подшипником в единую гидромеханическую муфту, расположенную в картере сцепления, снаружи к нему подходит лишь трубопровод.

Это позволяет повысить герметичность картера и увеличить точность работы, избавившись от промежуточных деталей.

Недостаток один, но он существенен для владельцев бюджетных машин – менять выжимной подшипник приходится в сборе с рабочим цилиндром, что резко повышает стоимость детали.

Замена выжимного подшипника сцепления

Если подшипник все же нужно менять, придется выполнить следующую последовательность действий:

  • демонтаж КПП;
  • отсоединение от муфты концов пружинного фиксатора;
  • снятие с направляющей втулки подшипника;
  • отсоединение пружинного держателя;
  • снятие подшипника с муфты и установка новой детали.

Перед установкой детали на направляющую втулку, их поверхности необходимо щедро смазать консистентной смазкой.

В заключение следует отметить, что выжимные подшипники могут без проблем служить до 150 000 километров пробега, однако часто их приходится менять каждые 50 000 км из-за ошибок водителя и плохих дорог, разрушающих весь автомобиль, в том числе и сцепление.

Как осуществляется замена выжимного подшипника сцепления?

Замена выжимного подшипника сцепления производится следующим образом. Сначала снимается коробка переключения передач, затем необходимо вывести из зацепления с муфтой концы пружинного фиксатора, а с направляющей втулки снимается сам подшипник. Далее необходимо отжать лапки пружинного держателя и снять его. Теперь можно снять подшипник с муфты, на которой он расположен.

Обязательно, прежде чем устанавливать новую деталь, необходимо ее тщательно проверить. Новый подшипник должен вращаться очень легко, не допускаются заедания, а также наличие люфтов.

Устанавливая новую деталь на муфту, проследите, чтобы выступающая часть ее внутреннего кольца смотрела в сторону. Зафиксируйте ее в таком положении с помощью держателя. Направляющая втулка смазывается консистентной смазкой, затем на нее устанавливается подшипник. Муфта вместе с ним фиксируется пружинным фиксатором, и финальным аккордом на место устанавливается коробка передач.

Выбираем выжимной подшипник сцепления на ВАЗ 2114: цена, размеры, характеристики, перечень производителей

Конструкция выжимника представляет собой шариковый или роликовый радиальный подшипник с широким внутренним кольцом, закрытого типа, который запрессован на обгонную муфту. Различают два вида таких изделий: гидравлического действия и механического, разница между ними заключается только в способе перемещения ВП (гидравлический или механический (тросик с тягой)). На ВАЗ 2114 без модификаций установлен механический вариант. Далее представлена информация и размеры ширикового подшипника 6-520806, который является основной составляющей выжимного элемента сцепления.

Заводские номера (артикулы):— Муфта выключения сцепления в сборе — 2110-1601180;- Нажимной подшипник — 2109-1601182.Маркировка:— по ГОСТ — 6-520806ЕС23;- по ISO – 520806K1Y.P6R21.31Q6/L20.

Сколько стоит выжимной подшипник на ВАЗ 2114 и какой лучше купить

Главный совет при выборе запчастей ответственного назначения — не спрашивайте у менеджеров в торговых точках «Какой лучше купить?» , потому что в итоге продавцы вам навяжут те детали, которые есть в продаже, несмотря на качество и цены. Рекомендуем воспользоваться специальной таблицей с перечнем производителей, каталожными номерами и ценами на 2017 год. Это упростит замену и сократит время покупки и выбора ВП.

Продление ресурса

Гарантийные обязательства не распространяются на рано вышедшую из строя деталь, т.к. ее износ полностью зависит от действий водителя. Однако имеется несколько рекомендаций, выполнение которых позволит продлить срок службы узла.

Для продления ресурса детали нужно:

  • избегать резкого трогания машины с места;
  • не допускать медленного отпускания педали при больших оборотах двигателя;
  • двигаться с полностью отпущенной педалью сцепления и не нажимать ее во время торможения;
  • избегать ситуаций, при которых автомобиль может буксовать.

Но основной рекомендацией является сведение к минимуму долгого удержания педали в нажатом положении. Выжимной механизм прослужит дольше, если педалью сцепления пользоваться только для переключения скорости.

Как продлить ресурс?

Чтобы увеличить срок службы устройства, необходимо ездить по ровным дорогам. В нашей стране это условие соблюдать проблематично. Учитывайте, что неровные дороги разрушают не только ходовую часть транспортного средства, но и систему сцепления. Поэтому регулярная езда по бездорожью опасна и для подшипников. Не допускайте ошибок при эксплуатации авто. Когда машина стоит на светофоре, не надо выжимать педаль сцепления и включать первую передачу, если вы не планируете двигаться. Делать это надо только вначале движения, поскольку деталь работает в условиях высоких нагрузок. Увеличить ресурс эксплуатации устройства позволит его регулярная смазка.

Как снять и заменить выжимной подшипник

Снятие выжимного подшипника

Если все же предстоит ремонт, придется разбирать всю коробку передач, т.к. нужная деталь находится внутри нее. Далее снимается из напряжения пружинный фиксатор, снимается сам подшипник. Для этого понадобится инструмент, потому что придется снимать его с пружинных «лапок» держателя. Извлеките из втулки, снимая фиксирующие пружины, и отсоедините от муфты. Снятая деталь осматривается на наличие трещин и других внешних признаков поломки. Надежнее монтировать новую запчасть, благо стоит она относительно недорого. После всех действий произведите смазку. Чем смазать выжимной подшипник? Кто-то отдает предпочтение молибденовой смазке, кто-то графитовой, обычно ею снабжаются детали при покупке в магазине

Важное правило для подшипника: он не должен «люфтить» или двигаться неравномерно, скачкообразно. Как смазать выжимной подшипник, не снимая коробки? Придется ухитриться, практически невозможно произвести хорошую основательную смазку без снятия КПП

В любом случае, если загудел подшипник, лучше всего произвести замену этой детали на новую! У начинающих автомобилистов могут возникнуть сложности с тем, как поменять подшипник выжимного сцепления, это довольно-таки хлопотное предприятие, если нет базовых навыков в ремонте. Поэтому некоторые обращаются за помощью в автосервис. Сколько стоит замена выжимного подшипника? Эта процедура обойдется примерно от 2000 до 5000 тысяч рублей.

Правильная проверка работоспособности подшипника

В большинстве моделей автомобилей производители устанавливают выжимные подшипники с высокой степенью надежности. Благодаря этому во время эксплуатации их ресурс распределяется на большой пробег, ведь в работу он вступает только в случае нажатия на педаль сцепления.

Существенным нагрузкам подвергается деталь во время резкого старта, пробуксовке ведущих колес, длительных переездах, например, на шоссе с некачественным покрытием.

Водитель должен вовремя заметить проблему с выжимным подшипником, чтобы своевременно провести профилактическую работу со сцеплением. Специально предусмотренных диагностических инструментов для выявления его работоспособности не предусмотрено. Определить поломку можно по косвенным признакам, которые имеют отличия для механических и гидравлических конструкций.

К явным симптомам относятся такие явления:

  • во время работы коробки передач слышатся посторонние шумы;
  • не удается свободно переключать скорости;
  • сцепление пробуксовывает.

В первую очередь контролируется зазор вилки и штока рабочего цилиндра. Затем выясняем состояние и работоспособность выжимного подшипника. Нам понадобится запустить двигатель, выжать сцепление, а затем проанализировать шум. Явные стуки или свист, появляющиеся во время нажатия и исчезающие после возвращения педали в верхнее положение, свидетельствуют о поломке подшипника.

Выявить физическое состояние детали можно после демонтажа коробки. Понадобится снять его одновременно с направляющей первичного вала и муфтой.

Во время визуальной диагностики определяем допустимые люфты, заедания, повреждения корпуса. Проблема может возникать после выработки смазочного материала. В этом случае удаляем загрязнения и набиваем узел литолом или другим подходящим смазочным материалом, а потом возвращаем все на свои места. Необходимо проконтролировать плавность хода и качество вращения. После полной сборки проверяем работоспособность на включенном двигателе.

Часто встречается на гидравлической конструкции такой косвенный признак, как провал педали. Это является следствием отсутствия герметичности привода и поршня на подшипнике. Перед тем как демонтировать коробку, водитель обязан проверить состояние рабочего и главного цилиндров привода, также осуществляется мониторинг всей гидравлической разводки узла. Потребуется заглянуть в бачок для контроля уровня жидкости, а также убедиться в отсутствии воздушных пробок.

Выжимной подшипник сцепления: признаки неисправности и причины поломки

26 мая 2017 Категория: Диагностика неисправностей автомобиля

Автомобиль — это относительно сложная конструкция, в современном мире никак не обойтись без этого чудо изобретения. Он состоит из большого количества взаимосвязанных механизмов. Один из них — это система сцепления.

При поломке составляющих этого механизма двигатель не прекратит работу, но вы не сможете начать движение. Автолюбителям следует хорошо понимать устройство автомобиля, чтобы не допустить поломку этого механизма. В этой статье мы поговорим о выжимном подшипнике сцепления, признаках неисправности этой детали, и что делать в случае его поломки.

Процесс переключения передач в автомобиле проходит за счет разделения дисков сцепления (в производстве преобладают системы сцепления именно с двумя дисками), выжимной подшипник одна из составляющих этой операции, именно он отделяет ведущий диск от ведомого. Выжимной подшипник создает давление, которое разлучает диски и прекращает движение первичного вала, не останавливая работу двигателя.

Как заменить выжимной подшипник сцепления

Порядок замены выполняется в следующем порядке:

  1. Снять коробку переключения передач.
  2. Отсоединить концы пружинного фиксатора муфты.
  3. Снять подшипник с направляющей втулки.
  4. Отсоединить пружинный держатель.
  5. Снять старый подшипник и установить новый. Перед установкой необходимо хорошо смазать посадочное место подшипника и втулки.

Новый подшипник должен крутить без сильных усилий.

Ресурс выжимных подшипников составляет 150 000 км пробега, но это при аккуратной эксплуатации. При эксплуатации автомобиля новичками или не аккуратными водителями (которые резко бросают педаль сцепления, стартуют с рывками) ресурс кончается через 50000 км пробега.

По каким причинам выжимной подшипник выходит из строя?

Включенная передача плюс долговременное удерживание сцепления чаще всего и приводят к преждевременному разрушению выжимного подшипника. Совершая такую ошибку в пробках, вы, таким образом, подвергаете подшипник большим нагрузкам, которые и сокращают его срок службы. Стоит отметить, что поломки в системе сцепления, чаще всего, преследуют именно новичков, которые только недавно сели за руль и пока не научились правильно эксплуатировать автомобиль.

Среди водителей водится неверное суждение, многие думают, что только при движении машины выжимной подшипник вращается. Это совсем не так, при выжатом сцеплении на обойму подводится привод крутящего момента. Детали быстро изнашиваются именно по причине не правильного использования сцепления.

Встречаются две разновидности подшипников сцепления:

  • Шариковые (роликовые), состоящие из механических узлов, которые передают усилие на подшипник благодаря жестокой связке тяг. Данная конструкция также является и самой распространенной;
  • Гидравлические — отличаются от шариковых наличием гидравлики, которая облегчает выжим педали сцепления.

Какую функцию выполняет выжимной подшипник сцепления

Муфта сцепления при работе может находиться в одном из трёх состояний:

  • полностью включено, то есть нажимной диска (корзина) со всем усилием своей мощной пружины давит на ведомый диск, заставляя его прижаться к поверхности маховика для передачи всего крутящего момента двигателя на шлицы первичного вала трансмиссии;
  • выключено, при этом давление с фрикционных поверхностей диска снято, его ступица слегка сдвигается по шлицам и коробка передач размыкается с маховиком;
  • частичное включение, диск прижимается с дозированным усилием, накладки пробуксовывают, скорости вращения валов двигателя и коробки отличаются, режим применятся при трогании с места или в иных случаях, когда момента двигателя не хватает для полного обеспечения потребностей трансмиссии.

Чтобы управлять всеми этими режимами, необходимо снять часть усилия с пружины корзины или освободить диск полностью. Но нажимной диск закреплён на маховике и вращается вместе с ним и пружиной на большой скорости.

Войти в контакт с лепестками диафрагменной пружины или рычагами набора цилиндрических пружин возможно лишь через подшипник. Его наружная обойма механически взаимодействует с вилкой выключения сцепления, а внутренняя непосредственно подводится к контактной поверхности пружины.

Место расположение детали

Муфта выжимного подшипника расположена внутри картера сцепления, который соединяет блок цилиндров двигателя с коробкой передач. Первичный вал коробки выступает из её картера, а снаружи на нём выполнены шлицы для скольжения ступицы ведомого диска сцепления.

Часть вала, расположенная со стороны коробки, прикрыта цилиндрическим кожухом, выполняющим роль направляющей, по которой перемещается выжимной подшипник.

Как снять КПП на заднеприводном автомобиле?

А теперь кратко о том, как заменить выжимной подшипник сцепления ВАЗ 2101-2107 (автомобили с задним приводом). Для работы нужна яма, эстакада, подъёмник. Фиксируете автомобиль и приступаете к ремонту – разбираете рычаг переключения передач, отключаете аккумулятор и снимаете стартер. Вполне возможно, что потребуется выпускной коллектор тоже отсоединить. Он может создать небольшие помехи.

Отключаете шину, которая соединяет кузов машины с корпусом коробки, забираетесь под автомобиль. Здесь отсоединяете рабочий цилиндр, выкручиваете подвесной подшипник и гайки фланца кардана. Последний выбиваете из муфты на валу КПП. Выкрутив гайки на подушках коробки, немного опускаете её. Установите её на надёжную опору. Ключами на «19» выкрутите все четыре болта, которыми стянуты блок двигателя и корпус коробки.

Причины преждевременного износа

Сцепление на авто в среднем может прослужить около 100-150 тысяч километров. Многое зависит от стиля и опыта водителя.

Когда педаль сцепы опускается, диск входит в зацеп с маховиком и корзиной. Возникает проскальзывание, и постепенное истирание. В этом нет ничего страшного. Вполне естественный процесс.

Но новички за рулем часто действуют слишком агрессивно и неумело. Из-за этого они и глохнут на старте, с трудом переключаются.

Чем дольше педаль будет выжиматься, тем быстрее подшипник выработается. Именно из-за этого новички и агрессивные водители быстрее других сталкиваются с необходимостью замены этого компонента.

Виды

Подшипники подразделяются на работающие с зазором, то есть полностью отходящие от лепестков пружины, и беззазорные, всегда прижатые к ним, но с разным усилием.

Вторые получили наибольшее распространение, поскольку рабочий ход муфты включения с ними минимален, сцепление работает более точно и без лишних разгонов внутренней обоймы выжимного в момент касания опорной поверхности лепестков.

Кроме этого, подшипники классифицируются по способу организации их привода, хотя это касается лишь их конструктивного оформления.

Механический привод

При механическом приводе педаль обычно соединяется с оболочечным тросиком, через который усилие передаётся на вилку выжима.

Вилка представляет собой двуплечий рычаг с промежуточной шаровой опорой. С одной стороны её тянет тросик, другая толкает выжимной подшипник, охватив его с двух сторон, избегая перекоса за счёт своей плавающей посадки.

Комбинированный

Комбинированный гидравлический привод позволяет уменьшить усилие на педали и работает более плавно. Конструкция вилки аналогична механике, но толкает её шток рабочего цилиндра привода.

Давление на его поршень оказывает гидравлическая жидкость, подаваемая из соединённого с педалью главного цилиндра сцепления. Недостатком является усложнённость конструкции, повышенная цена и необходимость в обслуживании гидравлики.

Гидравлический привод

Полностью гидравлический привод лишён таких деталей, как вилка и шток. Рабочий цилиндр объединён с выжимным подшипником в единую гидромеханическую муфту, расположенную в картере сцепления, снаружи к нему подходит лишь трубопровод.

Это позволяет повысить герметичность картера и увеличить точность работы, избавившись от промежуточных деталей.

Недостаток один, но он существенен для владельцев бюджетных машин – менять выжимной подшипник приходится в сборе с рабочим цилиндром, что резко повышает стоимость детали.

Ремонт и обслуживание

Как и любая запчасть в машине выжимной подшипник требует к себе внимания. При первых признаках неисправности следует его заменить на новый. В процессе эксплуатации желательно его периодически смазывать, делать это нужно раз в 70 000 километров. Если машина эксплуатируется в сложных дорожных условиях, то этот пробег лучше уменьшить.

Даже при появлении стука и свиста, следует окончательно убедиться, что проблема в подшипнике. Для этого придется снять коробку. Единственный способ определить состояние детали это взять ее в руки. Замены требуют подшипники, имеющие повреждения – трещины, сколы. Проверьте насколько свободно он крутится. Даже малейшие подклинивания недопустимы. Если никаких признаков неисправности не обнаружено, то можно смазать его и установить обратно. Скорее всего, проблема исчезнет.

Самостоятельная замена

В принципе поменять подшипник можно и самому если вы обладаете хоть каким то опытом и у вас есть инструменты, место в гараже, яма, эстакада.

Демонтаж выжимного подшипника производится так:

  • Отворачиваете все болты которые соединяют КПП и двигатель.
  • Снимайте коробку передач
  • Отсоединяете подшипник с зацепления с вилкой.
  • Демонтируйте подшипник.
  • Меняете на новый.
  • Устанавливаете все в обратном порядке.

Заводской ресурс выжимного подшипника составляет в среднем 130-150 тысяч километров. На практике этот параметр ниже из-за ряда негативных факторов — движения по плохим дорогам, нехватки опыта у водителей или низкого качества применяемых деталей. Как следствие, узел служит в два раза меньше и требует замены уже через 70 тысяч километров.

Признаки неисправности выжимного подшипника сцепления

Любые посторонние звуки при работе автомобиля — предвестник скорой поломки. И выжимной подшипник тут не исключение. Признак неисправности подшипника в первую очередь — это шум, чаще всего стук, при нажатии на педель сцепления. Характер звука может быть весьма разнообразный (сильный хруст, или начинающее потрескивание). Чем громче шум, тем больше повреждений в системе сцепления.

Помните, что в разное время года шум может говорить о разных проблемах. Если вы услышали стук зимой, не стоит сразу пугаться, возможно, это всего лишь изменение размеров стакана подшипника из-за понижения температуры воздуха на улице. А вот стук в летнее время — это предвестник многочисленных проблем.

В выжимном подшипнике сцепления признаки неисправности могут проявиться не только звуком. Передачи могут вообще не включаться, либо машина будет дергаться при начале движения. Также автомобиль может издавать свист, визг в районе педали сцепления, затруднение при переключении передач. В любом случае игнорировать такие признаки точно нельзя. Если вы затяните с ремонтом, это повлечет за собой ряд неисправностей, одна из них — разрушение дисков сцепления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
