Признаки неисправности сцепления и возможные причины поломки

Признаки неисправности выжимного подшипника сцепления. Когда беда именно в нем

Водителю полезно знать все признаки неисправности выжимного подшипника сцепления. Ведь проблемы с этим элементом начинаются как правило, неожиданно. А продолжение эксплуатации автомобиля с такой неисправностью может привести к полному отказу сцепления. Отказ сцепления в дороге неприятная проблема, которую просто так не решишь.

Автомобиль приходится буксировать до гаража, что является достаточно трудоемким процессом. Эвакуатор обойдется недешево. Гораздо проще следить за состоянием подшипника и остальных частей сцепления заблаговременно. Это убережет вас от возможных проблем в пути.

По каким причинам выжимной подшипник выходит из строя?

Включенная передача плюс долговременное удерживание сцепления чаще всего и приводят к преждевременному разрушению выжимного подшипника. Совершая такую ошибку в пробках, вы, таким образом, подвергаете подшипник большим нагрузкам, которые и сокращают его срок службы. Стоит отметить, что поломки в системе сцепления, чаще всего, преследуют именно новичков, которые только недавно сели за руль и пока не научились правильно эксплуатировать автомобиль.

Среди водителей водится неверное суждение, многие думают, что только при движении машины выжимной подшипник вращается. Это совсем не так, при выжатом сцеплении на обойму подводится привод крутящего момента. Детали быстро изнашиваются именно по причине не правильного использования сцепления.

Встречаются две разновидности подшипников сцепления:

  • Шариковые (роликовые), состоящие из механических узлов, которые передают усилие на подшипник благодаря жестокой связке тяг. Данная конструкция также является и самой распространенной;
  • Гидравлические — отличаются от шариковых наличием гидравлики, которая облегчает выжим педали сцепления.

Признаки неисправности сцепления

Если при переключении передач появляются проблемы, необходимо срочно выяснить причину поломки сцепления и принять соответствующие меры.

Проваливается педаль

Неисправность вызвана дефектом привода сцепления и выражается в «проваливании» педали — после того как водитель убирает ногу, она остается вдавленной в пол.

«Провал» педали свидетельствует о таких проблемах:

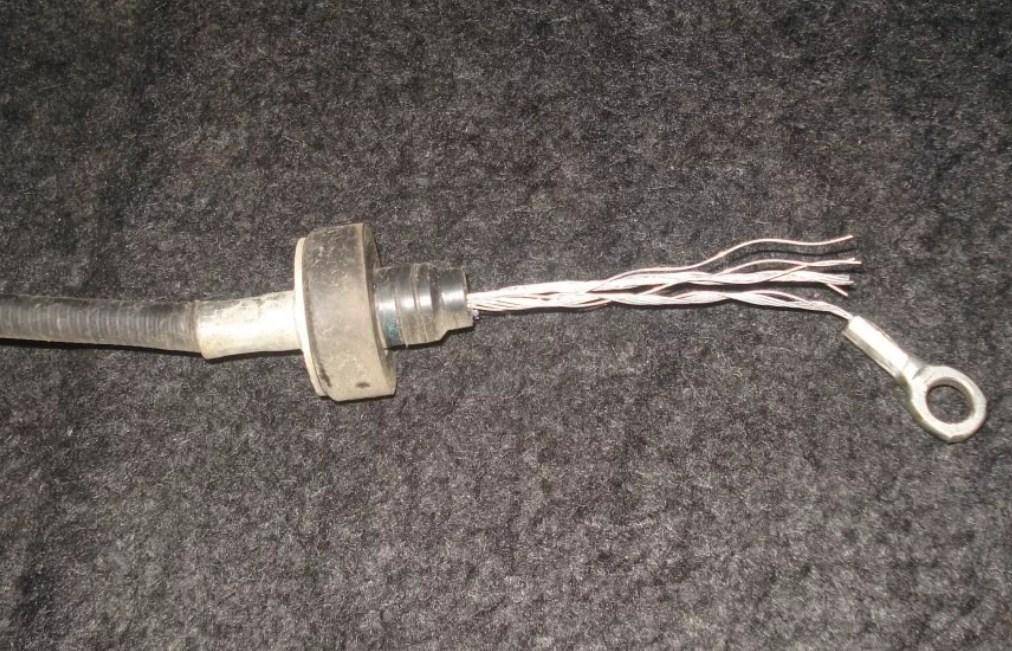

  • поврежден гидропривод/трос сцепления;
  • изношена вилка сцепления;
  • клинит подшипник.

Кроме того, может соскакивать возвратная пружина педали.

Появляется неприятный запах

Если при выжимании педали сцепления появляется резкий запах гари, скорее всего, фрикционные прокладки полостью стерлись.

Ситуации, при которых появляется неприятный запах:

  • трогание с места;
  • попытка ускорения при движении в гору.

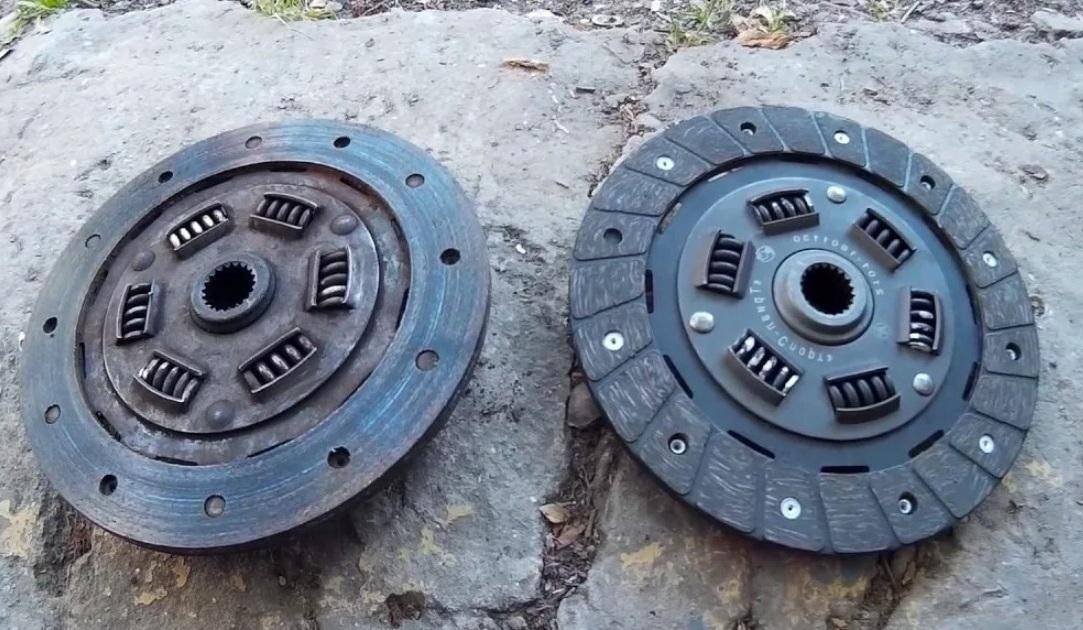

Причиной такой ситуации обычно становится изношенный ведомый диск — это довольно часто встречается в автомобилях с пробегом. Ездить с подобной помолкой долгое время не получится, так как проскальзывание приводит к быстрому изнашиванию корзины и маховика. Выход только один — замена диска сцепления.

Появление посторонних звуков

Если, нажав педаль, разрывающую передачу КМ, водитель слышит специфические звуки — металлический лязг или другие шумы, которых ранее не наблюдалось, значит, механизм нормально не работает.

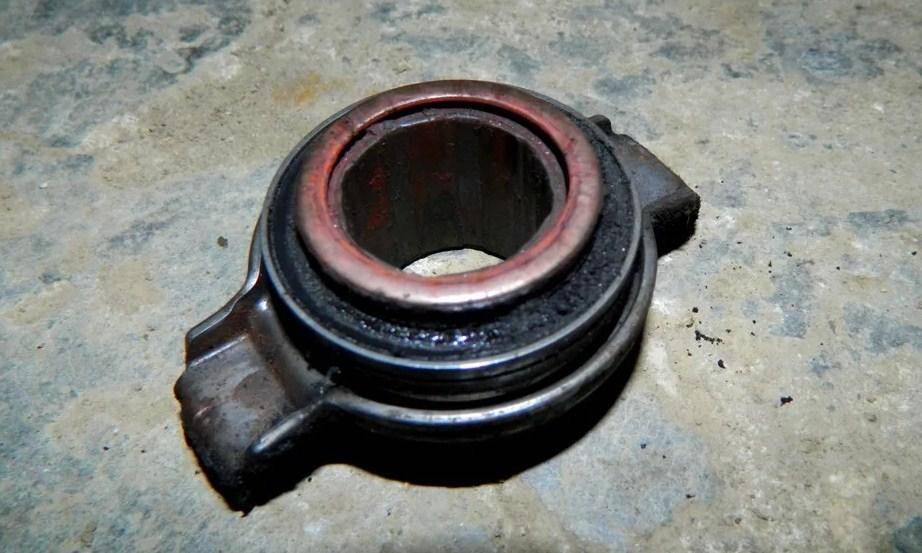

Чаще всего шум вызывает выжимной подшипник. Дальнейший ремонт зависит от конструкции механизма — в новых машинах его обычно заменяют, а в старых тщательно смазывают.

С подобной поломкой можно проездить длительное время, если водитель готов мириться с неприятными звуками. Но нужно помнить, что в этой ситуации есть опасность заклинивания подшипника. Лучше его заменить, чем потом снимать и переустанавливать КПП — это обойдется многократно дороже.

Если после нажатия педали сцепления раздается тихий писк, скорее всего, рассыпался подшипник маховика.

Вибрации при трогании и при переключении передач

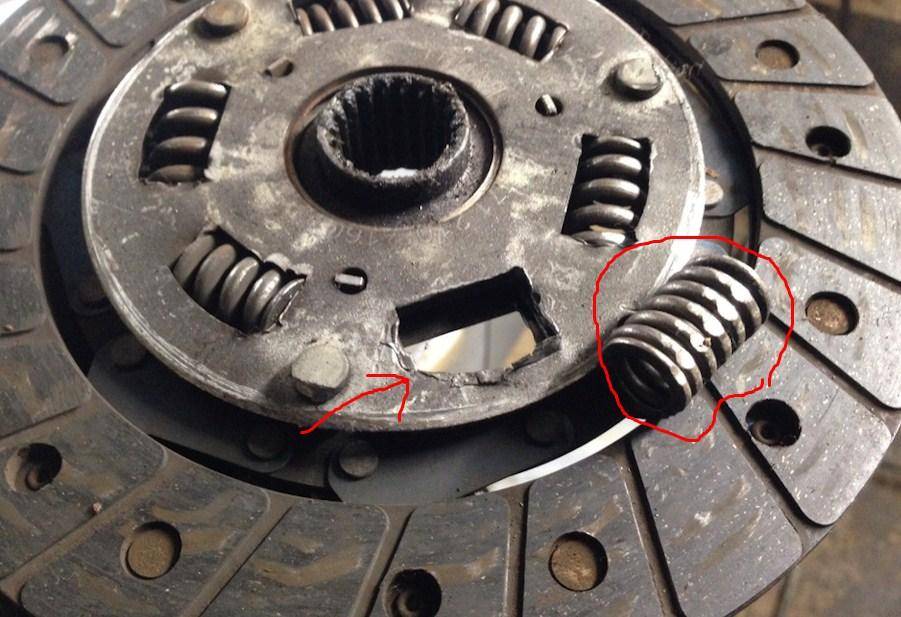

Вибрации являются первым признаком неисправности ведомого диска сцепления.

Причины поломки диска:

  • износились демпферные пружины;
  • частично разрушились накладки;

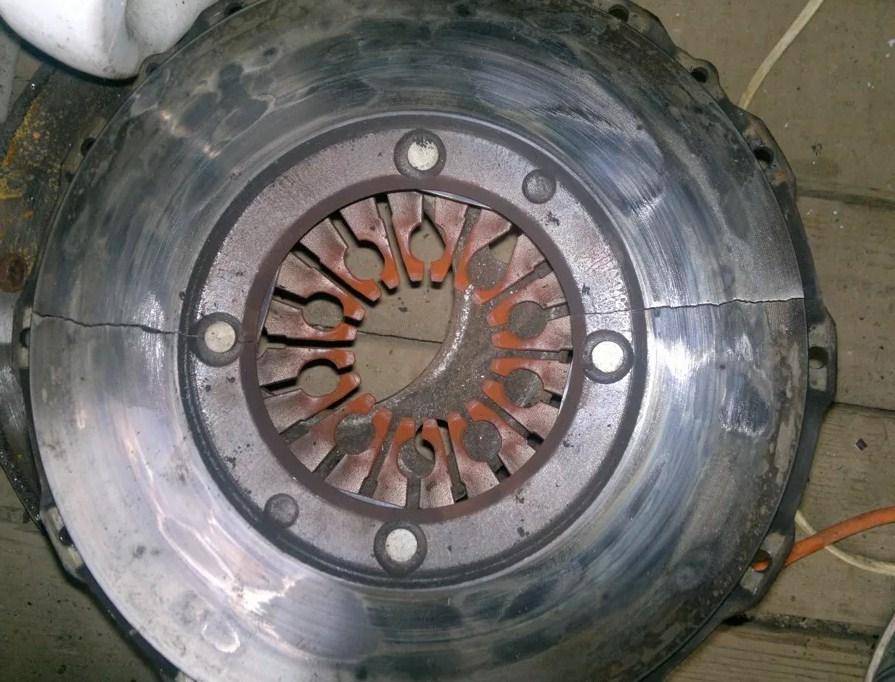

  • растрескалась корзина сцепления.

Самая редкая причина поломки диска — неправильно настроена выжимная лапка.

На заметку!

Корзины лапчатого типа автопром не использует уже лет 30, исключение составляет только автомобиль УАЗ.

Тугое переключение со скрежетом

Если переключение передач требует приложения усилий и сопровождается скрежетом, значит, механизм разрывается не полностью. Разведение дисков происходит не до конца — продолжается вращение ведомого диска.

Причины затрудненного переключения:

  • проникновение воздуха в гидропривод – нужна прокачка системы и устранение причин протечки;
  • предельная изношенность вилки — исправить такую поломку нельзя, нужна замена детали;
  • неправильно отрегулировано сцепление — необходима регулировка по инструкции.

Важно!

Если сцепление совсем не выключается, возможно, повредился трос, разгерметизировалась система гидропривода или поломался датчик, связанный с управляющим механизмом (электроприводом).

Обороты растут, а скорость не увеличивается

Если обороты ДВС высокие, а сцепления нет, причина в изношенности накладок на ведомом диске. При движении происходит качественная продувка моторного отсека и днища, поэтому запах слышен далеко не всегда. Зачастую это происходит из-за замасливания разрывающего механизма, но такое случается очень редко.

Какие действия предпринимать, если возникла неисправность сцепления?

Крайне важно прислушиваться к своему автомобилю. Своевременное обнаружение поломки и ее ликвидация (чем быстрее — тем лучше) поможет избежать более серьезных последствий

Устранить неисправность сцепления – значит заменить всю систему целиком, либо отдельный ее элемент. Еще один минус: только опытные и фанатичные автовладельцы смогут самостоятельно справиться с данной задачей. Большинству водителей, не имеющим свой гараж и определенных навыков не под силу замена узла и приходится обращаться на станции технического обслуживания.

Еще к минусам неисправности агрегата можно отнести цену его замены или замену отдельных элементов. Если у Вас иномарка, будьте готовы к огромным затратам.

Обнаружили неисправность сцепления в дороге, что делать в такой ситуации? Нужно незамедлительно отправится в автосервис, потому что долго ездить на таком автомобиле не получится. Но что делать, если СТО далеко, а отбуксировать некому? Вам поможет такая хитрость, как двойной выжим педали сцепления.

При повышении передачи необходимо выжать педаль, переключить на нейтральную передачу и отпустить педаль. Затем опять выжимаем педаль, переключаемся на повышенную передачу и снова отпускаем ее. При переключении на пониженную передачу, нужно выжать педаль сцепления, перейти на нейтральную передачу, отпустить ее, подбавить газа, снова выжать, понизить передачу и снова отпустить педаль.

Если Вы все-таки решитесь самостоятельно отремонтировать систему сцепления, то вот краткая инструкция по обнаружению места неисправности: самое важное правильно и очень аккуратно разобрать корзину агрегата, осматривая при этом все диски, уделить внимание износившимся деталям, определить, в каком состоянии находятся пружины и количество масла

Ресурс ведущего диска

Сколько служит данный элемент? Точных данных производители не указывают.

Но как показывает практика, средний ресурс ведущего диска от 100 до 150 тысяч километров. Ниже мы отметим несколько факторов, которые существенно сокращают его ресурс:

  • Агрессивная манера езды . Постоянные движения на повышенных оборотах с резким бросанием педали неблагоприятно отражается на состоянии фрикционных накладок.
  • Езда с грузом . Особенно это касается коммерческого транспорта. Для примера возьмем «ГАЗель», у которой коробка ничем не отличается от «волговской». Такой диск просто не предназначен для высоких нагрузок. Даже при плавном отпускании педали фрикционный материал будет проскальзывать через маховик и от трения попросту гореть. Ресурс такого диска не составляет и 15 тысяч километров. То же самое касается и прицепа. Не стоит сильно нагружать механизмы — пострадает сцепление, главный цилиндр и многое другое.
  • Неправильная буксировка . Не стоит тянуть машину, масса которой в полтора или более раз превышает вес вашего авто. Так вы быстро сожжете ведущий диск.

Итак, мы выяснили основные неисправности сцепления и методы их устранения.

Неисправности сцепления, пожалуй, самые неожиданные и неприятные, потому что в большинстве случаев автомобиль полностью обездвижен. О том, какие бывают неисправности сцепления, а так же о том, как о отремонтировать сцепление — в статье.

Чаще всего встречаются следующие поломки механизма сцепления:

  • неполное выключение (в таком случае передачи переключаются тяжело или не переключаются совсем);
  • сцепление пробуксовывает при отпущенной педали (ощущается горелый запах, автомобиль не развивает скорость, с трудом преодолевает подъемы);
  • не плавное включение сцепления с рывками и вибрацией;
  • шум в механизме сцепления при нажатии педали сцепления;
  • шум в механизме сцепления при отпущенной педали.

Общий принцип действия

На легковых авто применяется сцепление с диафрагменной нажимной пружиной. Она заменяет рычаги включения и цилиндрические пружины. Элемент имеет плоскую форму, в центральной части которой отштампованы лепестки. Они же одновременно служат выжимными рычагами. При нажатии на педаль вилка перемещает выжимную муфту, которая давит на пружину. Внутренняя ее часть движется вперед, пружина выгибается и наружной кромкой отводит нажимной диск, выключая сцепление.

При отпускании педали детали движутся в обратном порядке. Пружина принимает первоначальное состояние, и сцепление включается. Такое устройство дешевле, чем изделие с рычагами, и требует меньше регулировок после ремонта.

Можно ли самостоятельно его заменить или отремонтировать?

Перед установкой новой детали потребуется выполнить целый ряд работ:

  • снимаем приводной вал;
  • отключите стартер, предварительно обесточив его, сняв проводку с электромагнитного реле;
  • есть возможность снять редуктор, что связано с большими силовыми нагрузками;
  • разобрать механизм сцепления;
  • снимаем маховик вместе с ведомым диском.

Теоретически можно заменить комплект самостоятельно при наличии определенных навыков и большого желания. Но для его восстановления понадобится специальное оборудование. В хорошем автосервисе произведут полную диагностику и устранение неисправностей, устранят неисправности, затем маховик отшлифуют, почистят, смазывают и устанавливают на место с новой заливкой. Залогом его длительной послеремонтной эксплуатации станут профессиональные сварочные и токарные работы, а также квалифицированная балансировка, без которой все усилия будут напрасными.

Из-за постоянного использования автомобиля могут появиться различные поломки. Они делятся на две основные категории: отказ сцепления и износ трансмиссии. Ниже приведены симптомы каждой проблемы и способы ее решения.

Основные внешние признаки неисправности сцепления

  • Сцепление предвосхищает или, наоборот, проскальзывает
  • Придурки выглядят нормально
  • Салон автомобиля вибрирует при включении сцепления
  • Во время движения появляются шумы

Существует несколько причин неисправности, наиболее частыми из которых являются:

  • Неправильное использование машины. Здесь, кстати, различают резкий старт движения с большим ускорением и постоянное удержание стопы на педали во время движения.
  • Истечение срока использования.
  • Износ ведомого диска. Стоит отметить, что эта деталь при правильном использовании обслуживает пробег до 100км, но если с автомобилем обращаться не аккуратно, ехать на высоких скоростях, то привод стирается уже на 30-40км.
  • Установка неоригинальных или некачественных запчастей.
  • Грязные фрикционные накладки. Причина этого очень часто — попадание моторного масла на эту деталь или повреждение сальников (двигателя или коробки передач).

В результате первичного осмотра невозможно диагностировать проблему с абсолютной точностью, поскольку симптом может указывать на несколько неисправностей одновременно. Поэтому рекомендуется полностью разобрать механизм для более точного выявления проблемы.

Наиболее частые виды поломок сцепления:

  • Подшипники тяжелых дисков изношены и вышли из строя
  • Отсек для дисков поврежден в результате использования
  • Дисковые колодки загрязнены
  • Ведомый диск пришел в негодность
  • Пружины потеряли эластичность
  • Пружина диафрагмы лопнула или ослабла
  • Опорный подшипник поврежден или изношен
  • Маховик пришел в негодность
  • Вилка начала заклинивать

Если во время движения сложно переключать передачи, во время движения вы слышите странный шум или треск, а ход педали увеличивается, скорее всего, это неисправность сцепления.

Если при смене сцепления появляется запах гари, машина едет, двигатель быстро перегревается и бензин расходуется быстрее, значит, сцепление пробуксовывает.

Если автомобиль дергается даже при плавной езде, виноват выжимной подшипник. Скорее всего, износился — деформировался подшипник.

Прижимная пластина может выйти из строя, если корзина неисправна.

Причины выхода из строя выжимного подшипника сцепления

Включенная передача плюс долговременное удерживание сцепления чаще всего и приводят к преждевременному разрушению выжимного подшипника. Совершая такую ошибку в пробках, вы, таким образом, подвергаете подшипник большим нагрузкам, которые и сокращают его срок службы. Стоит отметить, что поломки в системе сцепления, чаще всего, преследуют именно новичков, которые только недавно сели за руль и пока не научились правильно эксплуатировать автомобиль.

Среди водителей водится неверное суждение, многие думают, что только при движении машины выжимной подшипник вращается. Это совсем не так, при выжатом сцеплении на обойму подводится привод крутящего момента. Детали быстро изнашиваются именно по причине не правильного использования сцепления.

Встречаются две разновидности подшипников сцепления:

  • Шариковые (роликовые), состоящие из механических узлов, которые передают усилие на подшипник благодаря жестокой связке тяг. Данная конструкция также является и самой распространенной;
  • Гидравлические – отличаются от шариковых наличием гидравлики, которая облегчает выжим педали сцепления.

Основные неисправности сцепления

Поломка сцепления может произойти не только из-за неисправности самого сцепления, но и из-за поломки привода сцепления. К основным причинам неисправности можно отнести следующее:

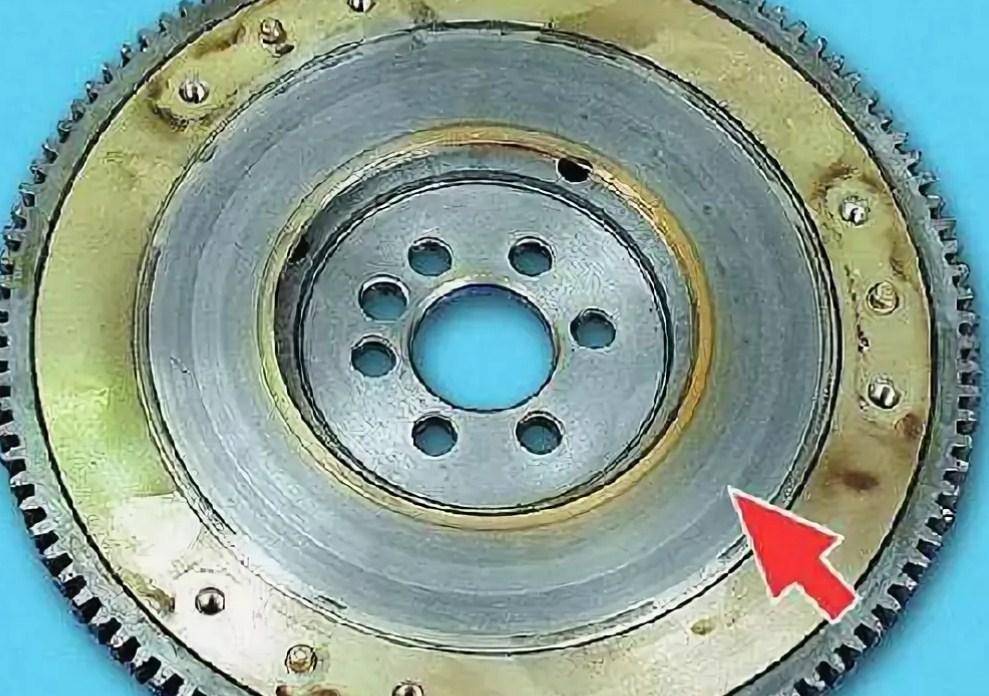

  • Изнашивание поверхности маховика;
  • Повреждение ведомого диска и его накладок;
  • Неисправная работа выжимного подшипника;
  • Включенное состояние возвратной пружины педали;
  • Неисправность троса привода;
  • Поломка датчика электронного привода;
  • Попадание воздуха;
  • Износ шпица ведомого диска;
  • Поломка опоры крепления двигателя;
  • Избыток масла в ведомом диске;
  • Изнашивание диафрагменной пружины;
  • Поломка приводной рычажной системы;
  • Поломка рабочей манжеты или цилиндра;
  • Неисправность приводного троса;
  • Проблемы в работе герметичности системы;
  • Стопор гидропровода.

Выявить реальную причину поломки сцепления самостоятельно практически невозможно. Идеальный выбор — посетить автосервис, выполнить диагностику или ремонт.

Рабочий цилиндр сцепления- принцип работы. Ремонт и замена.

Как известно, на заднеприводных автомобилях отечественного производства выжим сцепления осуществляется не тросиком как на переднеприводных собратьях, а с помощью гидравлики о том, как это происходит, расскажу сейчас немного подробнее.

При нажатии ногой на педаль сцепления металлический шток давит на поршень, который в свою очередь создает давление. Под этим давлением жидкость по системе трубок достигает рабочего цилиндра, к которому прикреплен шток с вилкой и под воздействием гидравлического давления шток отжимает выжимной подшипник и отсоединяет двигатель от трансмиссии. После отпускания педали сцепления, пружина возвращает зацеп двигателя и коробки. Весьма изощренный способ выжима сцепления. Более того, выжимать гидравлическое сцепление несколько приятнее, чем — то же тросиковое. Если их сравнивать, то гидравлика работает намного мягче и плавнее.

В связи с появлением «лишней» конструкции в виде пары цилиндров и алюминиевых трубок, которые имеют свойство постоянно течь, плавно переходим к ремонту и замене цилиндров.

Ремонт и замена рабочего цилиндра сцепления.

1. Первым делом, необходимо откачать гидравлическую жидкость с помощью шприца.

2. Для удобства демонтажа снимаем и убираем в сторону расширительный бачок.

3. Головкой «на 10″ откручиваем гайки крепления бочка сцепления, из которого мы откачивали жидкость и снимаем шланг.

4. Откручиваем алюминиевую трубку, идущую от главного цилиндра сцепления.

5. Головкой «на 13″ откручиваем две гайки крепления главного цилиндра сцепления и вытягиваем его на себя.

6. Ключом «на 17″ откручиваем шланг от рабочего цилиндра.

7. Головкой «на 13″ откручиваем две гайки крепления рабочего цилиндра сцепления и снимаем его. После того, как рабочий цилиндр демонтирован, его нужно осмотреть на предмет повреждений цилиндр и поршень, если же с ними всё в порядке можно попробовать его отремонтировать. Для этого понадобится ремкомплект, в котором находятся три разных манжета и пыльник. Рабочий цилиндр разбирается, и старые манжеты меняются на новые. В завершении устанавливаем новый пыльник.

Если же рабочий цилиндр отремонтировать нельзя, то покупаем новый и накручиваем на него гайку на том же расстоянии, как и на старом цилиндре.

Цена на новый рабочий цилиндр сцепления колеблется от 270 до 450 рублей, а новый главный цилиндр обойдется в 300-500 рублей в зависимости от региона.

Собираем систему сцепления в обратном порядке, не забыв заменить алюминиевые трубки на новые. В качестве гидравлической жидкости в бачек заливается DOT 4 то есть обычная тормозная жидкость.

1. Залив до краев в бачек тормозную жидкость отворачиваем штуцер на полную.

2. Нажимаем ногой на педаль сцепления 3-5 раз чтобы жидкость пошла по системе трубок и фиксируем её в таком состоянии.

3. Закручиваем штуцер и снова нажимаем на педаль 3-5 раз. Так же фиксируем педаль в выжатом состоянии.

4. Одеваем, на штуцер трубку и опускаем в бутылку с тормозной жидкостью. Спускаем воздух путем откручивания штуцера.

5. Проделываем эту процедуру до тех пор, пока воздуха в системе не останется совсем.

6. По мере необходимости подливаем тормозную жидкость в бачок.

Гидравлическую жидкость в сцеплении рекомендуется менять не реже 1 раза в 2 года, так как тормозная жидкость гидроскопична, от чего в системе может образовываться ржавчина, что негативно скажется на работе сцепления в целом.

Не стоит пренебрегать ревизией, как кажется не ответственного механизма, ведь в любую минуту и не дай бог на трассе, он вас может подвести. Ведь не так сложно поменять жидкость и проверить манжеты хотя бы раз в год, потратив на это занятие пару часов.

Причины неисправности сцепления

Наиболее распространенные признаки выхода диска из строя — это его пробуксовывание или недовыжим.

Почему механизм буксует:

  1. Износ диска. Такое случается после большого пробега автомобиля, т.к. изнашиваются фрикционные накладки.
  2. «Сжигание» обычно происходит при затяжном подъеме в гору с грузом. «Сгореть» механизм также может после длительной езды по бездорожью.
  3. Неисправен выжимной подшипник — это негативно отражается на нажимных лепестках корзины.
  4. Вибрация автомобиля при его трогании с места, реже — при переключении передач. Это связано с ослаблением демпферных пружин ведомого диска.
  5. Жесткие и грубые условия эксплуатации — если машина часто стартует с пробуксовыванием, ездит с перегрузом, в гору, по плохим дорогам.

Неопытные водители часто «поджигают» сцепление, если не отпускают его до конца, стараясь предотвратить резкие рывки и дергания.

Как заменить выжимной подшипник сцепления

Порядок замены выполняется в следующем порядке:

  1. Снять коробку переключения передач.
  2. Отсоединить концы пружинного фиксатора муфты.
  3. Снять подшипник с направляющей втулки.
  4. Отсоединить пружинный держатель.
  5. Снять старый подшипник и установить новый. Перед установкой необходимо хорошо смазать посадочное место подшипника и втулки.

Ресурс выжимных подшипников составляет 150 000 км пробега, но это при аккуратной эксплуатации. При эксплуатации автомобиля новичками или не аккуратными водителями (которые резко бросают педаль сцепления, стартуют с рывками) ресурс кончается через 50000 км пробега.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

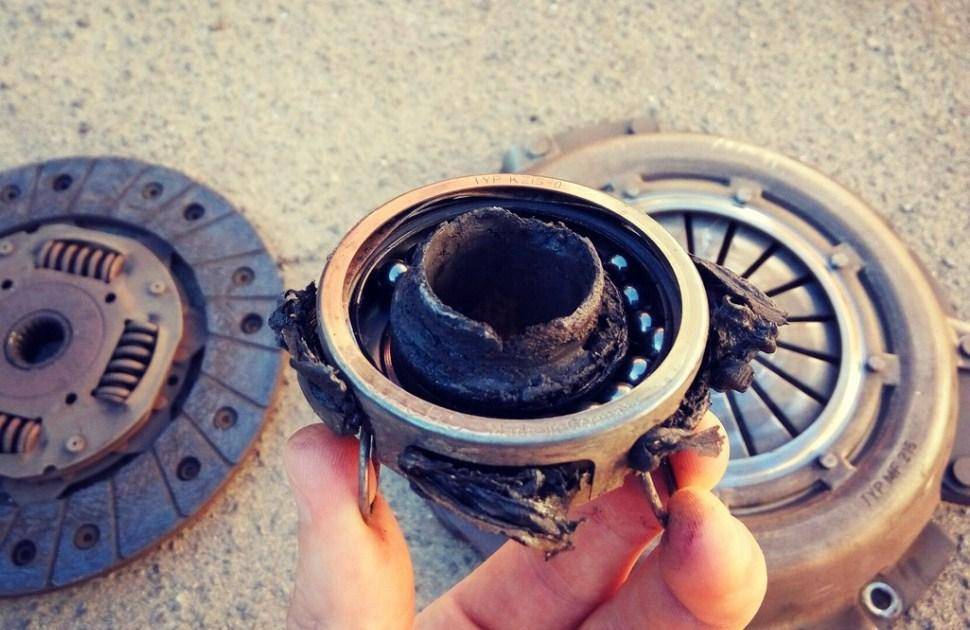

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника. Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

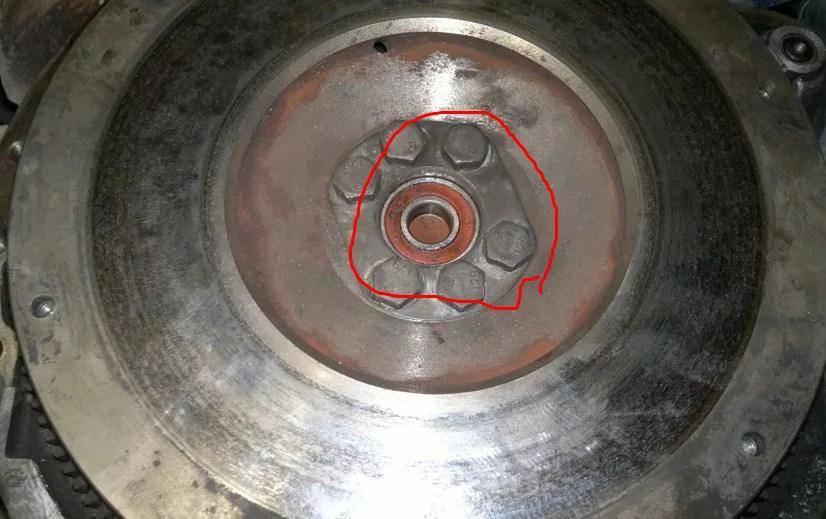

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

  • воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
  • деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
  • неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
  • выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
