Карбюратор ВАЗ 2108: устройство карбюратора и обслуживание

Регулировка карбюратора «Солекс»

Регулировать работу карбюраторной установки необходимо тогда, когда водитель начинает замечать разного рода дефекты в работе «Солекса». Например, повышенный расход топлива или затруднённый запуск на холодную…

Перед непосредственной регулировкой потребуется подготовить рабочее место и инструмент. Так, карбюратор должен быть очищенным от следов подтеканий и пыли, чтобы внешняя грязь не попала внутрь агрегата. К тому же лучше заранее позаботиться о ветоши: ведь при отключении любого шланга возможен выход бензина.

Далее потребуется подобрать инструменты. Как правило, отрегулировать «Солекс» на ВАЗ 2107 можно посредством:

• стандартного набора гаечных ключей;
• крестообразной и плоской отвёрток;
• линейки.

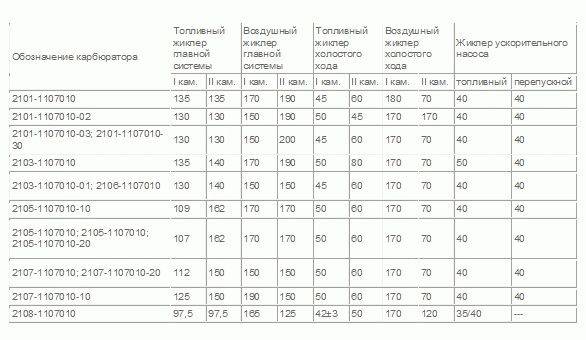

Информация, указанная в документе, должна быть использована при регулировке карбюратора

Как выполнить регулировку поплавковой камеры

Схема работы состоит из нескольких последовательных действий:

1. Запустить двигатель, подождать 3–4 минуты и отключить питание.
2. Открыть капот ВАЗ 2107.
3. Удалить кожух воздушного фильтра: он затрудняет доступ к карбюраторной установке.
4. С поверхности карбюратора снять питающий патрубок (плоской отвёрткой выкрутить крепление хомута и снять шланг).
5. Выкрутить винтовые соединения на крышке «Солекса», снять крышку и убрать её в сторону.
6. Школьной линейкой произвести замер длины от точки А до точки Б, где А — край поплавковой камеры, а Б — текущий уровень топлива. Оптимальное расстояние должно быть не меньше и не больше 25.5 мм. Если есть отличия, необходимо будет провести регулировку положения поплавка.
7. Кронштейн, на котором держится поплавок, потребуется подогнуть в ту или иную сторону — в зависимости от того, требуется ли уменьшить или увеличить расстояние от А до Б.
8. Ось самого поплавка установить так, чтобы он мог без задержек перемещаться по ней.
9. После повторного измерения убедиться в том, что расстояние от А до Б равняется точно 25.5 мм. Настройку работы поплавковой камеры на этом можно считать завершённой.

Видео: порядок работы

Как отрегулировать холостой ход автомобиля

После выставления необходимого уровня бензина в камере с поплавком можно переходить к настройкам системы холостого хода. Эта работа также проводится на автомобиле, то есть демонтировать карбюратор не нужно. Единственный нюанс — потребуется прогреть мотор до температуры 90 градусов Цельсия, после чего опять-таки снять кожух воздушного фильтра. Далее процедура выполняется по установленному плану:

1. До конца завернуть отвёрткой винт качества, после чего отвернуть винт на 3–4 оборота в противоположном направлении.
2. Снова запустить двигатель, сразу же включить освещение, печку и магнитолу — необходимо создать увеличенное потребление энергии.
3. На работающем моторе установить винтом количества оптимальное для ВАЗ 2107 число оборотов — оно не должно превышать значение в 800 об/мин.
4. Сразу же за этим винтом качества добиться максимального показателя холостого хода — до 900 об/мин (если регулировка проводится поздней осенью или зимой, то допускается увеличение этого показателя до 1000 об/мин).
5. Выкрутить винт качества в обратном положении: выкручивать медленно до тех пор, пока не почувствуются рывки в работе мотора. Именно в этот момент необходимо прекратить закручивание и сделать 1–1.5 оборота винтом назад.
6. На этом можно глушить мотор: корректировка работы системы ХХ карбюратора «Солекс» считается завершённой.

Все регулировочные работы проводятся посредством этих винтов

Процедура крайне необходима для стабильной, без перебоев, работы двигательного аппарата на малых скоростях езды или во время остановки. К тому же существенно снижается потребление горючего.

Видео: регулировка ХХ на ВАЗ 2107

Как снизить потребление топлива во всех режимах езды

Один из самых частых факторов, из-за чего автовладельцы берутся за регулировку работы карбюратора, является повышенное потребление бензина. Суть этой процедуры сводится к тому, чтобы установить на «Солекс» указанные производителем параметры оборотов мотора, в связи с чем обязательно будет уменьшено и потребление топлива:

1. Завести двигатель и заглушить его после достижения штатной рабочей температуры.
2. До конца закрутить качественный и количественный винты.
3. Далее каждый из них выкрутить на 3 оборота в обратном направлении (назад).
4. Свериться с данными из сервисной книжки ВАЗ 2107. Выставить именно то количество оборотов коленвала, какое указано в таблице. Регулировка проводится путём эксперимента и выкручивания/закручивания винтов качества и количества.

Лада 2108 с миру по нитке в 13ку › Бортжурнал › Чистка, перебор и настройка карбюратора Солекс 21083

Первая запись в БЖ — все записи по мере выполнения работ и состоянию здоровьяНа фотографии представлено два карбюратора Солекс 21083, слева производство хытай, справа производство USSR.

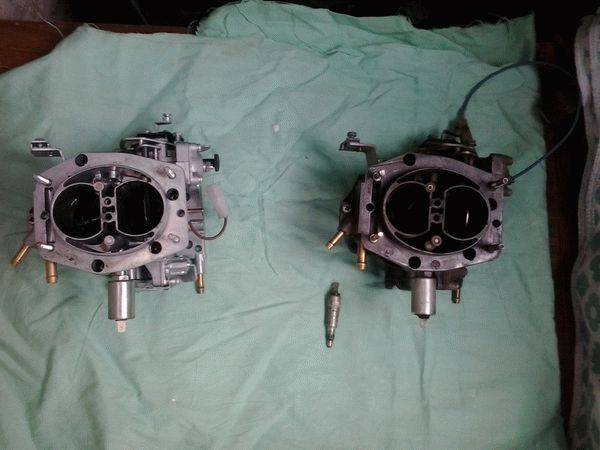

Итак, начнем чистку и разборку

1. Нужно произвести поверхностную очистку карбюратора, для того что бы в дальнейшем грязь не попала во внутрь.2. откручиваем 2 болтов соединяющий крышку карбюратора с корпусомКороче разбираем все что можно раскрутить отверткой, не забываем снять топливные жиклеры под воздушными, вытащить слоник и снять распылители.3. производим тщательную чистку карбюратора с помощью баллончикадалее я разделю действия так как у меня карбюраторы себя повели по разному!))Карбюратор маде ин СССРпосле чистки, поставил новый рем комплект, поставил топливные жиклеры 97,5 в обе камеры, в первичку поставил воздушный 155, во вторичку 125.при сборке ускорительного и холостого нужно притереть повехность на старых карбах, да и на новых тоже, так как качество отставляет желать лучшего

Вращаем его или рожковым ключом на 7мм, или шлицевой отверткой (3мм).

Замеряем его щупом или проволокой.

Регулируем зазор вращая шлицевой отверткой винт в крышке пускового устройства,предварительно ослабив его контргайку рожковым ключом на 8 мм.Винт заворачиваем (по часовой стрелке) — зазор уменьшается, отворачиваем (против часовой стрелки) — зазор увеличивается.

спасибо тому кто дочитал до конца

ну и результаты всего проделанного: подведение итоговна деле в моем случае завдские настройки проявили себя лучше чем настройки господина Травникова.

Способ демонтажа винта качества

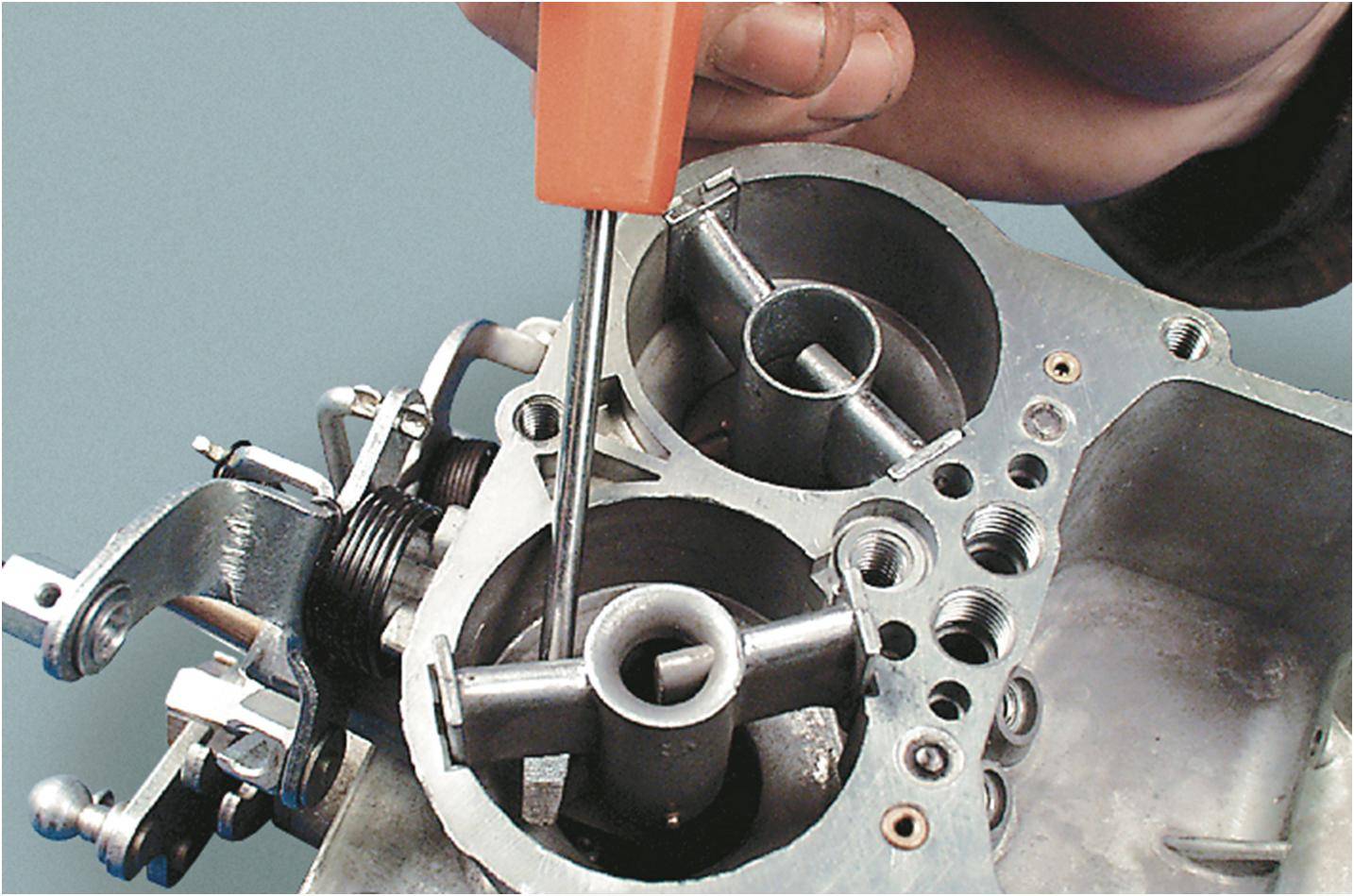

У карбюраторов «Солекс» нередко засоряется канал ХХ в самом корпусе, и чтобы его хорошо продуть, необходимо вынуть винт качества. Но этот винтик, как уже говорилось выше, имеет очень плотную посадку, и достать его нелегко. Существует несколько методов демонтажа детали, мы рассмотрим лишь один вариант.

Берем кусок старой антенны от любого радиоприемника, подбираем наружный диаметр так, чтобы трубка входила в канал корпуса карбюратора, обычно наружная толщина «съемника» равна около 4 мм. Отрезаем небольшой кусок, делаем на одном ее конце распил (где-то 1 см глубиной), по другому винту качества (запасному, или специально можно купить в магазине), проверяем, как плотно трубка насаживается на головку винтика.

Теперь можно откручивать винт и с помощью самодельного съемника доставать его из корпуса КУ.

Настройка поплавковой камеры

Этот вид работ позволяет настроить оптимальное количество бензина в поплавковой камере. Неправильный уровень является причиной снижения мощности, неравномерной работы двигателя, перерасхода топлива.

• набор гаечных ключей;
• тонкий щуп (диаметром 1 мм);
• плоскогубцы.

1. Демонтируем воздушный фильтр и откручиваем крышку карбюратора.

2. Аккуратно снимаем крышку поплавковой камеры.

3. Проверяем состояние и положение поплавков. Они должны располагаться параллельно отпечаткам боковых стенок поплавковой ванночки на прокладке.

4. Если они смещены, выравниваем их путем сведения вместе или разведения в стороны.

5. Далее укладываем крышку горизонтально поплавками вверх и щупом замеряем расстояние от нижней части поплавка до прокладки. Оно должно быть равным 1 мм. Если оно выше или ниже, дальнейшую регулировку продолжаем после установки карбюратора на двигатель.

6. При закачанном топливе в поплавковой камере его уровень должен совпадать с красными линиями, как показано на фото.

7. Если поплавки выставлены неверно, этот уровень будет меньше или больше. Простая регулировка осуществляется путем подгибания или отгибания язычка поплавков с дальнейшим закрытием крышки карбюратора и подкачкой топлива.

Детально про настройку поплавковой камеры смотрите здесь

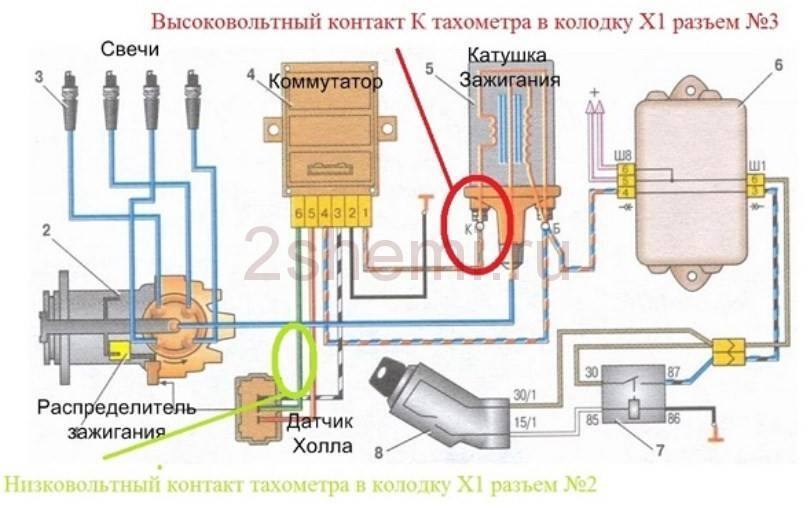

Схема зажигания авто ВАЗ 2108

На автомобилях ВАЗ 2108 применяется бесконтактная система зажигания. Прерыватель в ней отсутствует, а моментом искрообразования управляет электроника. Ниже приведена ее электросхема и описание основных элементов.

1. Аккумуляторная батарея. Обеспечивает подачу электрического тока при запуске двигателя.
2. Генератор. Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности запитывает систему зажигания.
3. Монтажный блок предохранителей и реле. Служит для коммутации проводов низкого напряжения, в частности системы зажигания.
4. Катушка зажигания. Выдает ток высокого напряжения на распределитель зажигания.
5. Коммутатор. Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.
6. Датчик Холла. Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.
7. Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания. Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания («бегунок»), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).
8. Высоковольтные провода (бронепровода). Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.
9. Замок зажигания. Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.
10. Реле зажигания. Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.
11. Свечи зажигания. Служат для образования искры в цилиндрах двигателя.

Одним из важнейших элементов схемы является фотоэлектрический датчик Холла, встроенный в распределитель зажигания. С его помощью БСЗ (бесконтактная система зажигания) фиксирует положение распределительного вала двигателя и определяет момент искрообразования.

При запуске двигателя автомобиля и в процессе дальнейшей его работы датчик Холла в нужные моменты времени вырабатывает электрические импульсы, необходимые для образования искры в определенные моменты времени. Затем эти импульсы поступают на электронный коммутатор, который усиливает их и передает на высоковольтную катушку.

Карбюратор на ВАЗ 2108: что нужно знать

Прежде всего, на «восьмерке» стоит карбюратор Солекс 1107010 (Solex 1107010). На деле, с учетом популярности 1.5 — литровой версии данного автомобиля, особым спросом среди автолюбителей пользуется карбюратор Солекс 21083.

Данное решение представляет собой эмульсионное устройство, имеющее 2 камеры. Дроссельная заслонка механическая, с тросовым приводом. Нижняя камера имеет заслонки, а также поплавковая секция. Еще в этой камере есть корпус с диффузорами.

В верхней камере реализована крышка, закрывающая корпус, а также топливные штуцеры. Крышка имеет шпильки для крепления воздушного фильтра, а еще на крышке имеется фланец.

Конструкция, которую имеет карбюратор Солекс 1107010, предполагает наличие основных элементов:

• ускорительного насоса;
• поплавкового устройства;
• системы управления дросселем;
• принудительной системы экономайзера ХХ;
• камер и дозирующих механизмов камер;
• пускового устройства с ручным управлением;
• эконостата и системы холостого хода.

Если коротко, через впускной коллектор в цилиндры двигателя подается смесь топлива и воздуха, которую формирует карбюратор. Общий принцип работы карбюратора 2108 (по аналогии работает и карбюратор 2109) заключается в том, что сначала топливо через клапан и фильтр подается в поплавковое устройство.

Нужный уровень бензина в двухсекционной камере обеспечивает игольчатый клапан. Из камеры топливо через топливные жиклеры карбюратора попадет в эмульсионные колодцы, где происходит смешивание с воздухом. Воздух подается через воздушные жиклеры. Далее топливно-воздушная смесь подается диффузоры.

Кстати, при запуске «на холодную» происходит принудительное обогащение смеси за счет пускового механизма (ручной подсос) . Когда водитель вытягивает подсос, воздушная заслонка закрывается, а камера слегка приоткрывается. Во впускном коллекторе увеличивается разрежение и направляется в полость пускового механизма.

Диафрагма механизма за счет разрежения приоткрывает пусковой зазор (немного приоткрывается воздушная заслонка). Далее, при задвигании ручки подсоса, происходит уменьшение пусковых зазоров. Если же погазовать при вытянутом подсосе, заслонка 2-ой камеры закрывается, а заслонка 1-ой камеры открывается. Благодаря такой работе на холодном моторе ездить более комфортно, машина не дергается, нет провалов и т.д.

Горючее из эмульсионной камеры отбирает механизм холостого хода. Топливо подается через жиклеры ХХ, смешиваясь с воздухом. Далее смесь поступает через отверстие под дроссельную заслонку.

Пара винтов контролирует открытие дросселя в режиме холостого хода. Если заслонка второй камеры приоткрыта, рабочая смесь подается через отверстие. В случае, когда открыта заслонка первой камеры, смесь пройдет через вертикальный зазор.

Еще отметим, что если рассматривать ВАЗ 2108 Солекс, карбюратор имеет электромагнитный клапан. Этот клапан нужен, чтобы перекрыть подачу бензина в первую камеру. Если точнее, в переходное устройство первой камеры и устройство холостого хода.

Пока на клапан не подается напряжение, он закрыт. Клапан открывается только тогда, когда обороты меньше 1.9 тыс. об/мин или при нажатии на педаль газа. В момент выключения зажигания и при наборе оборотов выше 2.1 тыс. об/мин электромагнитный клапан закрывается.

Чтобы карбюратор нормально работал, важную роль играет ускорительный насос. Этот насос диафрагменный, имеет привод механического типа. Насос имеет 2 клапан (один в распылителе и второй в канале).

Первый клапан открывается под давлением топлива. Если же бензин не подается, клапан автоматически закроется. Этот клапан исключает подсос воздуха и не позволяет топливу вытекать из каналов. Второй клапан (обратный клапан) соединяет полость насоса и поплавковый механизм. Когда водитель отпустит газ, камера наполнится топливом, обратный клапан открывается. Закроется этот клапан тогда, когда начнет подаваться топливо.

Также в устройстве насоса есть кулачок. Этот элемент нажимает на рычаг при открытии дроссельной заслонки. В свою очередь, рычаг соединен с диафрагмой. Это позволяет подавать горючее в камеры, карбюратора и обогатить смесь при разгоне.

Если же дроссельные заслонки открыты почти на максимум, в дело вступает экономайзер. Данное решение работает таким образом, что через шариковый клапан бензин забирается из поплавковой камеры, при этом клапан закрыт до момента, пока разрежение удерживает диафрагму.

Когда заслонки открываются, разрежение уменьшается. При этом горючее для обогащения попадает в эмульсионную секцию через экономайзер, то есть в обход главного жиклера.

Регулировка карбюратора «ВАЗ 2108»

Выполнив работы, описанные выше, приступаем непосредственно к производству регулировочных мероприятий, заключающихся в следующем:

1.1 Регулировка приводов

1.1.1 Дроссельная заслонка

Первоочередным мероприятием данной настройки является проверка натяжения троса. Чрезмерное натяжение, равно как и его провисание, препятствует полному закрытию заслонки. Процесс регулировки натяжения заключается в следующем:

• При помощи гаечного ключа (№13) зажимаем гайку наконечника, расположенную на оболочке троса (поз.1). Одновременно ослабляем на несколько оборотов контргайку (поз.2).
• Устанавливаем необходимое расстояние между карбюратором и гайкой наконечника, соблюдая при этом следующее условие: при не нажатой педали акселератора заслонка должна находиться в положении «закрыто», а при нажатой – «открыто».
• При соблюдении данного условия фиксируем контргайку.
• Регулировка завершена.

1.1.2 Воздушная заслонка

Перед проведением регулировочных мероприятий проверяем величину свободного хода тяги. Для этого демонтируем крышку воздушного фильтра и проверяем положение воздушной заслонки, которая при утопленной рукояти привода должна находиться в положении «открыто». Если фактическое положение заслонки не соответствует требованию, выполняем следующие мероприятия:

• Ослабляем болт крепления тяги к рычагу.
• Открываем заслонку посредством проворачивания рычага, после чего «утапливаем» рукоять привода.
• При помощи пассатижей вытягиваем трос из оболочки и зажимаем болт крепления.

• Вытягиванием рукояти привода проверяем степень закрытия заслонки.
• Если заслонка закрывается не полностью, повторно отворачиваем болт крепления и слегка сдвигаем «рубашку» троса.
• Подобным образом выполняем регулировку до момента достижения необходимого результата – полного закрытия заслонки.

1.1.3 Настройка пускового устройства

Начальный этап данного мероприятия предусматривает снятие карбюратора с автомобиля, однако существует и способ, позволяющий отрегулировать пусковое устройство без демонтажа всего агрегата. Для этого необходимо наличие тахометра. Выглядит данный процесс следующим образом:

• Снимаем корпус воздушного фильтра.
• Рукоять привода воздушной заслонки полностью вытягиваем.
• Запускаем двигатель.
• Посредством отвертки приоткрываем заслонку примерно на треть.
• Гаечным ключом (№7) вращаем винт регулировки «количества» топлива до момента достижения частоты вращения двигателя в диапазоне 3200-3400 об/мин. Затем отпускаем заслонку.
•  Ослабляем контргайку, одновременно уменьшая количество оборотов до 2800-3000 в минуту.
• Достигнув указанного выше значения, фиксируем гайку и устанавливаем воздушный фильтр на штатное место.
• Настройка завершена.

1.1.4 Регулировка режима «холостого хода»

Корректность настройки режима «холостого хода» обеспечивается хорошим предварительным прогревом силового агрегата и функционированием (в ходе регулировки) автомобильных потребителей электрического тока (обогрев заднего стекла, вентилятор, автомагнитола, фары и т.д.). После этого выполняем следующие манипуляции:

• Винтом регулировки «качества» топливной смеси доводим число оборотов коленчатого вала до максимума.
• Винтом регулировки «количества» уменьшаем число оборотов до уровня, превышающего оптимальный для режима «холостого хода» на 50-100.
• После этого винтом «качества» смеси снижаем количество оборотов коленчатого вала в минуту до установленной нормы.

Винты регулировки системы холостого хода карбюратора 21053-1107010: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта

В заключение предлагаем несколько теоретических выкладок, способных помочь, как в процессе настройки карбюратора «ВАЗ 2108», так и в ходе его эксплуатации. Функциональное предназначение карбюратора «восьмерки» заключается не только в точной дозировке топлива и воздуха, но и в приготовлении качественной рабочей смеси. Основными приборами контроля и дозировки выступают жиклеры, эффективность работы которых, в свою очередь, определяется от геометрических характеристик: длины пропускного отверстия, его диаметра, качества рабочей поверхности и разности давлений между выходом и входом. Автолюбителю необходимо учитывать тот фактор, что площадь сечения жиклера нелинейно связана с его пропускной способностью. Например, увеличение площади сечения на 1/10 вызывает рост пропускной способности на 25%. Этот нюанс способен заинтересовать любителей увеличения мощности и сокращения расхода топлива.

Настройка устройства запуска

• рожковый ключ на 7;
• рожковый ключ на 8;
• плоская отвертка;
• электронный тахометр или мультиметр с его функцией.

1. Снимаем воздушный фильтр с карбюратора. Вытягиваем на себя «подсос» до упора. Далее вам потребуется помощник, который запустит двигатель. Вы в это время наблюдаете за заслонкой пускового устройства, которая после запуска должна немного приоткрыться.

2. Если этого не происходит, значит, пусковое устройство не отрегулировано.

3. Начинаем регулировку. Прогреваем двигатель, выключаем его и подключаем тахометр следующим образом.

4. Вытаскиваем на себя «подсос», запускаем двигатель. Заслонка «подсоса» при этом должна быть полностью закрытой.

5. Далее отверткой нажимаем на край заслонки, открывая ее на 30 0 .

8. В этом положении, удерживая отверткой болт, затягиваем контрагайку.

Процесс регулировки можно посмотреть на этом видео

Почему заливает свечи?

Это следующий распространенный вопрос, с которым сталкиваются автолюбители. Заливает свечи и на карбюраторном и на инжекторном автомобиле. Чаще всего заливает свечи в зимний период. Причины возникновения неисправности:

• Для того чтобы смешать рабочую смесь в зимний период требуется больший расход усилий, однако, в новых автомобилях свечи обычно не заливает. Снизить вероятность того, что свечи окажутся залиты, поможет полностью заряженный аккумулятор соответствующей мощности, исправный стартер, качественное масло;
• Износ двигателя;
• Сами свечи со свечными проводами, они должны быть качественными.

Когда нужна регулировка

Прежде чем браться за отвёртку и начинать крутить винты топливного агрегата, надо уяснить один важный момент. Он заключается в следующем: регулировка карбюратора «Солекс» – это не отдельная операция, а завершающий этап процедуры устранения неисправности либо его плановой очистки. Единственное исключение — ситуация, когда настройки были случайно или по незнанию изменены вами либо кем-то другим.

Карбюратор Solex — общий вид

О перебоях с подачей топливовоздушной смеси в двигатель, связанных с неполадками «Солекса», свидетельствуют такие признаки:

• автомобиль начал глохнуть на холостом ходу;
• расход топлива поднялся сверх нормы и сопровождается нестабильной работой силового агрегата;
• холодный двигатель заводится и сразу глохнет, приходится делать несколько попыток, манипулируя рычагом «подсоса» и педалью акселератора;
• при нажатии на газ возникает «провал», разгонная динамика отсутствует полностью;
• машина глохнет на ходу, когда вы отпускаете педаль акселератора во время движения накатом.

Износ свечей зажигания тоже приводит к повышению расхода бензина и появлению провалов

Момент второй: устранение далеко не каждой неполадки заканчивается настройкой подачи топлива. Подробнее вопрос будет освещён далее, вместе со способами ремонта распространённых поломок карбюратора «восьмёрки». Но в некоторых случаях без регулировки не обойтись:

• после снятия или разборки «Солекса» с целью ремонта;
• по факту результативной очистки либо продувки каналов агрегата;
• после замены колец или всей поршневой группы в двигателе автомобиля;
• в результате перенастройки угла опережения в системе зажигания, замены высоковольтных проводов либо установки новых свечей.

Как почистить карбюратор на девятке и снять его с машины

Перед тем как снять деталь, нужно ознакомиться с руководством по ремонту и эксплуатации автомобиля. Оно содержит последовательные графические пояснения о том, как почистить карбюратор на ваз; там же есть детализированные схемы снятия установки, также изучите тарировочные данные для карбюраторов Solex. Также руководство по ремонту требуется изучить для того, чтобы знать наименования деталей, их внешний вид.

Карбюратор и воздушный фильтр: 1 — щиток; 2 — прокладка; 3 — карбюратор; 4 — гибкий шланг подвода подогретого воздуха; 5 — фильтр воздушный; 6 — гайка; 7 —пластина; 8 — дистанционная втулка; 9 — прокладка; 10 — заборнник теплого воздуха; 11 — коллектор вытяжной вентиляции картера.

Алгоритм чистки карбюратора ваз 2109 своими руками:

1. Снять воздушный фильтр, открутив все винты. Снимая воздушный фильтр, осмотрите его на предмет чрезмерного износа;
2. Открутить винты карбюраторной крышки, удалив винты;
3. Извлечь поплавок и снять все прокладки;
4. Вытащить из узла все главные топливные жиклеры(далее ГТЖ), а затем остальные жиклеры и эмульсионные трубки;
5. Удалить отверткой стопорную пластинку из ГТЖ;
6. Снять шайбы, промыть их с внутренней стороны;
7. Открутить топливный фильтр и замочить его в растворителе;
8. Продуваем каждое отверстие топливного фильтра автомобильным компрессором;
9. Поплавковую камеру заполнить бензином и продуть все отверстия насосом (лучше велосипедным). При обильном загрязнении бензин для промывки нужно заменить 2-3 раза. Таким способом чистить до полного удаления грязи из камеры.
10. Перед тем как продуть карбюратор ваз 2109 и его жиклеры, нужно вымочить их в растворителе. После извлекаем жиклеры, и не просушивая, очищаем отверстия зубочисткой. После этого каждый жиклер нужно многократно продуть ручным насосом;
11. Замочить очищенные детали в растворителе на 15-20 минут, после чего приступить к сборке и монтажу карбюратора.

Если у вас остались вопросы по промывке карбюратора, рекомендую ознакомиться с этим видео:

После изучения ремонтного руководства и данного алгоритма, вопросов о том, как промыть карбюратор ваз 2109 остаться не должно.

Важно: перед промывкой детали нужно пометить каждый жиклер и его первоначальное местоположение, чтобы не случилась путаница при сборке. Если деформировались медные шайбы уплотнения или порвались прокладки, потребуется их замена на новые

Пластиковые и резиновые детали недопустимо промывать в ацетоне; каналы жиклеров запрещено прочищать металлическими предметами.

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

Клапан холостого хода с жиклером

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.
