Таблица жиклеров карбюратора Солекс – подбор и замена без СТО

Тюнинг Солекса

Существует ряд способов тюнинга для повышения мощности и приемистости двигателя 2109,21083 путем тюнинга карбюратора Солекс. Одним из распространенных видов тюнинга ВАЗ выступает установка на карбюратор турбины. Применение турбонаддува позволяет увеличить мощность силового агрегата ВАЗ(без применения инжектора), благодаря увеличению количества подаваемого воздуха и топлива к цилиндрам. В таком случае сгорает увеличенный объем топливовоздушной смеси, что способствует увеличению выделяемой энергии. Соответственно в рабочих цилиндрах наблюдается повышение давления газа на поршни, что и обеспечивает возрастание мощности двигателя ВАЗ 2109,21083, до мощности мотора с инжектором.

Применение турбин получило популярность на двигателях с непосредственным впрыском топлива (бензиновых и дизельных). Установка турбонаддува на карбюраторные силовые агрегаты ВАЗ 2109,21083 вызывает ряд проблем связанных с распределением воздушных потоков при работе на разных режимах.

  1. Турбина повышает плотность воздуха во впускном коллекторе, что приводит к обеднению смеси. Решением этой проблемы являются топливные жиклеры с большей степенью производительности, достигнутой увеличением сечения проходного диаметра. Новые жиклеры карбюратора Солекс позволят двигателю устойчиво работать как на низких оборотах, так на средних и повышенных режимах (как на моторах с инжектором).
  2. Величина давления надувочного воздуха на разных режимах – разная, и прямо пропорционально зависит от частоты вращения коленвала. Так как перенасыщение воздухом коллектора снижает скорость прохождения потока сквозь диффузоры карбюратора, а это приводит к снижению подачи топлива (в некоторых случаях — прекращение).
  3. На двигателях с турбиной рабочая степень сжатия ниже (бензиновые с инжектором), по сравнению с атмосферными. Если у обычного двигателя с карбюратором коэффициент 10-11, то в турбированном моторе – 8,7-9,6. Данная характеристики продиктована мерами безопасности эксплуатации, так как на такте сжатия при высоком коэффициенте возрастает вероятность детонации топлива. Решит эту проблему на ВАЗ может увеличение объема камеры, путем установки под головку дополнительной прокладки. Она даст прирост в объёме при оставшемся ходе поршня, следовательно, коэффициент сжатия несколько уменьшится.

Тюнинг карбюратора Солекс путем установки турбины требует изменения и самой конструкции карбюратора, но если грамотно проработать все важные моменты установки и настройки, то можно добиться неплохих характеристик и динамики от своего автомобиля ВАЗ (2109,21083). В общем полноценный тюнинг карбюратора Солекс заключается в увеличении эластичности силового агрегата на средних и высоких оборотах, не забывая при этом о достижении полноценного наполнения на низах.

Зализывание и полировка довольно толстой оси дроссельной заслонки, воздушных заслонок и торчащих винтов крепления снижает сопротивление при прохождении потока воздуха. Применение носиков ускорительного насоса с увеличенной пропускной способностью, добавит несколько лошадей вашему ВАЗ.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса

Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Снятие и установка карбюратора

Монтаж и демонтаж производится в случае ремонта этого узла, его полной замены, а также для основательной промывки и чистки. Засориться КУ может, если автомобиль эксплуатируется по пыльным дорогам, а также в результате несвоевременной замены элемента воздушного фильтра.

Снятие и установка карбюратора ВАЗ-2109 совершаются очень просто, даже при начальных навыках автослесаря проделать такую работу своими руками способен почти любой водитель (автовладелец). Выполняем операцию по демонтажу следующим образом:

  • выключаем зажигание, открываем капот, снимаем верхнюю крышку, фильтрующий элемент, затем отворачиваем четыре гайки, крепящие корпус воздушного фильтра (КВФ);
  • ослабив хомуты, отсоединяем топливные шланги, откручиваем два крепления троса подсоса, убираем тросик в сторону, разъединяем фишки проводов электромагнитного клапана и датчика закрытия дроссельной заслонки;
  • также отсоединяем тросик газа, предварительно удалив возвратную пружину, шланг опережения угла зажигания, откручиваем гайки крепления самого карбюратора (тоже 4 шт.);
  • чтобы не терять тосол и не отсоединять патрубки с охлаждающей жидкостью, проще открутить винтик крепления блока подогрева, но он находится сзади корпуса, не в самом доступном месте;
  • в таком случае приподнимаем вверх открученный карбюратор, сдвигаем его вперед, находим положение, в котором удобно было бы демонтировать этот крепеж;
  • теперь ничего не мешает снять узел целиком.

Если КУ основательно прикипел к шпилькам и не сдергивается, можно аккуратно подстучать его у основания небольшим молоточком, пошатать руками из стороны в сторону. Как правило, после нескольких попыток устройство поддается, после его съема можно приступать к дальнейшим запланированным операциям, монтаж узла производится в обратном порядке.

Регулировка карбюратора Солекс 21083

В карбюраторе Солекс предусмотрено несколько видов регулировок, и регулировать можно:

  1. уровень бензина в поплавковой камере;
  2. количество минимальных холостых оборотов;
  3. качественный состав топливной смеси (ТС) с помощью винта качества холостого хода (ХХ).

Регулируется качество ТС очень просто, и любой автовладелец может выполнить регулировку своими руками. Для этого нужно хорошо прогреть движок и винтом количества выставить обороты в пределах 800-900 об/мин. Затем:

  1. закручиваем винт качества до тех пор, пока ДВС не начнет работать с некоторыми перебоями и снижать кол-во оборотов;
  2. отворачиваем винт так, чтобы мотор опять заработал ровно, обычно достаточно сделать один оборот. Если винт отпустить слишком много, расход топлива увеличится.

В иных случаях приходится винт количества ослаблять больше, так как в работе двигателя появляются провалы.

Одна из самых частых проблем холостого хода – невозможность регулировки карбюратора Солекс 21083 с помощью винта качества – при его закручивании и откручивании обороты ДВС не меняются. Причин такой неисправности несколько:

  1. засорился жиклер в электромагнитном клапане;
  2. засорился канал ХХ, который находится под «качественным» винтом;
  3. неисправен сам электромагнитный клапан (ЭК).

Работоспособность самого ЭК проверить достаточно просто, делаем это следующим образом:

  1. на неработающем двигателе снимаем провод с клапана;
  2. выкручиваем ЭК;
  3. снимаем с него топливный жиклер, он сдергивается руками;
  4. включаем зажигание;
  5. соединяем провод с ЭК – в момент контакта должен раздаться сухой четкий щелчок, и шток клапана утапливается. Если щелчка нет, а шток не двигается, такой ЭК необходимо заменить.

Также необходимо сразу продуть и жиклер – в некоторых случаях в него попадает настолько мелкая соринка, что ее практически не видно. Есть еще проблема Солекса – канал холостого хода под винтом качества засоряется так, что его невозможно продуть.

Проверить работоспособность ЭК можно и другим способом – во время работы ДВС на холостом ходу нужно сдернуть провод с электромагнитного клапана – если мотор заглохнет, значит, электромагнитный клапан работает исправно.

Если каналы ХХ засорились, мотор на минимальных оборотах начинает работать с перебоями, глохнет при сбросе газа. Когда нет времени заниматься ремонтом, а доехать то точки назначения необходимо срочно, есть один способ, которым можно заставить работать мотор стабильно на холостом ходу. Для этого во время работы ДВС на ХХ ослабляем ключом на 13 ЭК, находим то положение, в котором движок работает наиболее стабильно. Но так ездить постоянно не следует – при таком положении электромагнитного клапана резко возрастает расход топлива, так как система холостого хода работает в обход топливного жиклера ХХ.

Замена во всех подробностях

Подобрав по номерам жиклеры карбюратора Солекс, можно приступить и к их замене, в отличие от расточки эту операцию вполне реально провести и самостоятельно дома. Кстати говоря, не всегда поводом служит неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, засоряются, что приводит к изменению диаметра и состава смеси со всеми вытекающими последствиями. Кроме того, автовладельцы таким способом повышают мощность своего «железного коня» или, наоборот, уменьшают расход бензина. В общем, замена жиклеров вполне годится в категорию тюнинга транспортного средства.

Чтобы извлечь жиклеры от Солекс, придется демонтировать двигатель и, конечно, разобрать его. Перед тем как вытащить силовой агрегат обязательно отсоедините минусовой провод от АКБ, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую ветошь и растворитель, например, уайт-спирит, чтобы очистить поверхность мотора от загрязнений. Теперь необходимо найти место крепления приводного троса к воздушной заслонке и немного ослабить фиксирующий эти части винт. Проделайте то же самое и с болтом, крепящим оболочку троса. Для этой цели прекрасно подойдет рожковый ключ. Отсоединив от карбюратора трос, снимите и шланг подвода картерных газов с патрубка.

Извлечение жиклеров от Солекс

Чтобы отсоединить топливный шланг от штуцера, кроме гаечного ключа понадобится еще и крестовая отвертка. Сначала ослабляем затяжку крепежного хомута, затем демонтируем шланг и болтом М8 глушим отверстие в последнем. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от вывода электромагнитного клапана и клемму провода. Берем плоскую отвертку и отжимаем с ее помощью наконечника тяги дроссельной заслонки, после чего извлекаем его. Теперь появилась возможность вытащить и возвратную пружину.

Чтобы снять карбюратор нужно приготовить накидной и рожковый ключ на «13». Первым откручиваются 3 гайки, посредством которых деталь крепится к впускному трубопроводу, а вторым – крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, и ей не помешает замена. Если узел будет снят длительное время, то обязательно заглушите впускной трубопровод ветошью. Чтобы осуществить замену жиклеров в карбюраторе, осталось снять с него крышку. Берем плоскую отвертку и откручиваем эти детали. Сначала убираем топливные жиклеры, потом воздушные. В кольцах последних деталей найдете эмульсионные трубки, чтобы вытащить, их следует поддеть надфилем.

Замена прокладки карбюратора

Главный топливный элемент вторичной камеры обозначается буквой «А», а первичной – «Б». Затем приступаем и к снятию воздушных жиклеров, маркирующихся «В» и «Г» для вторичной и первичной камеры соответственно.

Замена не должна делаться вслепую. Визуально оцените состояние жиклеров. Наличие рисок, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативное влияние имеет и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, так вы сможете увидеть, насколько соответствует указанная пропускная способность элементов реальным показателям.

Установка новых деталей Солекс

Если уж начали разбирать карбюратор, то неплохо было бы изучить и состояние остальных его частей, может быть, замена жиклеров не единственная потребность этого узла. Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем извлекаем из штатного места кольца и диффузоры обеих камер. Чтобы вытащить из ускорительного насоса канал, необходимо открутить крепежный винт.

Далее извлекаем вместе с корпусом топливный жиклер и достаем его. Демонтировать диафрагму можно после того, как откроете ее крышку и достанете пружину. Раскрутив болтовые соединения, разъединяем корпус карбюратора и дроссельной заслонки. Теперь появился доступ к теплоизоляционному элементу и картонным прокладкам. Снимаем крышку вместе с регулировочным винтом, затем извлекаем последний с уплотнительным кольцом. Все детали с дефектами ждет замена, остальные части хорошенько промываем в специальном средстве. Жиклеры и прочие отверстия продуваем сжатым воздухом. Собираем в обратном порядке.

Ремонт карбюратора солекс

Ремонт карбюратора Солекс

Если ДВС стал работать неустойчиво (появились провалы при разгоне, спокойной езде, работе на ХХ) или замечен в повышенном аппетите не стоит сразу же бежать и покупать ремкомплект на solex. Возможно, устройство достаточно хорошенько осмотреть и отрегулировать. Прежде всего, осмотрите диффузоры и заслонки дросселей на предмет сторонних предметов и герметичности закрытия. Если все в норме, выверните электромагнитный клапан и снимите жиклер ХХ. Тщательно очищаем его от грязи с помощью чистящего средства и сжатого воздуха. Крышка также подлежит очистке, а заодно проверьте целостность диафрагмы холодного пуска и её зазор т.к. надрыв механизма входит в список основных неисправностей. Далее внимательно осмотрите поплавок поплавковой камеры, его уровень и геометрию. С помощью картонки убедится в том, что поплавок не соприкасается со стенками камеры. Настройка уровня и хода достигается регулировкой язычков поплавка.

Если повреждена прокладка, её нужно заменить. Для проверки герметичности запорного клапана достаточно в него подуть, закрыв отверстие языком.

Устанавливать электромагнитный клапан на место нужно аккуратно, смазав уплотнительное кольцо маслом, чтобы не повредить резьбу и точно чувствовать момент касания жиклера ХХ своего седла в крышке. Стоит также проверить усилие затяжки гаек карбюратора к впускному коллектору, не забывая проверить работу привода педали газа. Если при максимально утопленной педали дроссельные заслонки открыты не полностью (не стоят вертикально), нужно подрегулировать положение троса крепежными гайками. Обязательно оставьте небольшой отрезок троса под свободный ход, чтобы он немного провисал между местом зажима и кожухом крепления.

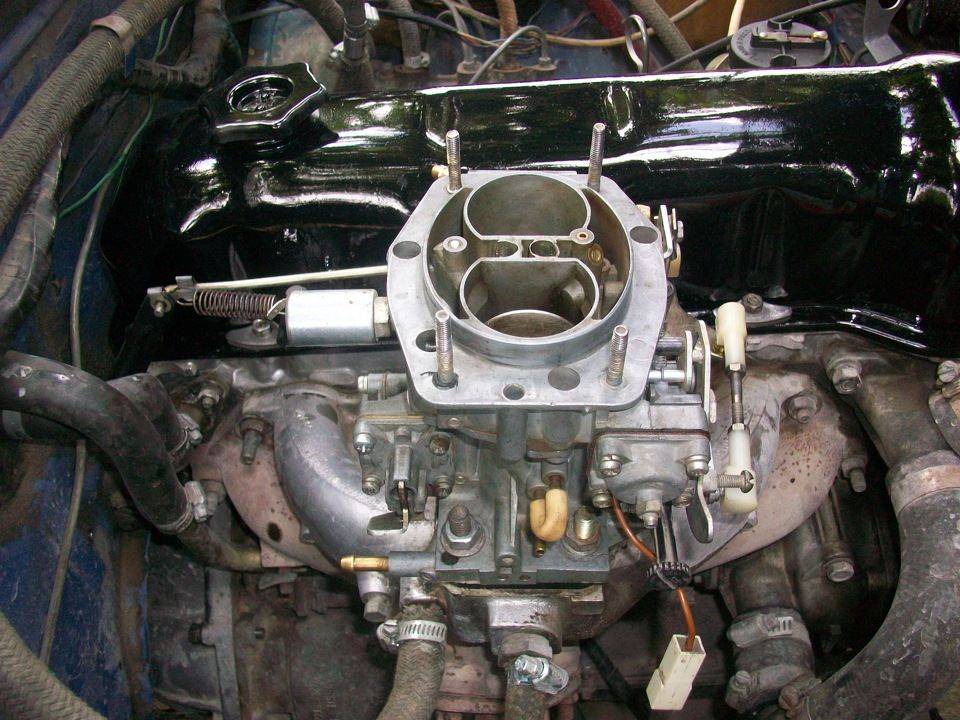

Карбюратор Солекс в автомобиле

Далее проверяется работа насоса-ускорителя. Если распылители засорены, будет ощущаться задержка при разгоне автомобиля. Нелишним будет и проверка диафрагмы привода ускорителя и его рычага на легкость его перемещения. Сломанную или поврежденную пружину необходимо заменить.

Демонтаж топливных жиклеров из колодцев удобно выполнить деревянной зубочисткой. Необходимо запомнить их расположение для последующей сборки. Воздушные жиклеры снимаются в сборе с эмульсионными трубками. Трубки очищаются ацетоном или бензином. Допускается прочистка жиклеров тонкой медной проволокой (её диаметр должен быть меньше диаметра отверстия жиклера). При ревизии экономайзера мощностных режимов будьте внимательны и не упустите из вида пружинку для проверки диафрагмы и чистоты жиклера. Поврежденная диафрагма напоминает о себе неустойчивой работой ДВС, повышенным расходом топлива, продолжением работы мотора при полностью перекрытом винте регулировки качества смеси.

Допускается использование сжатого воздуха, специальной химии и мягкой проволоки из меди. Продувать можно все подряд, чтобы засорения выходили наружу в атмосферу, а не внутрь ДВС. Соединяя трос подсоса, перепроверьте и отрегулируйте его работу. При задвинутой рукоятке в салоне, воздушная заслонка карбюратора должна быть полностью открытой. Без веских причин не рекомендуется снимать устройство с коллектора или полностью разбирать его. А вот иметь ремкомплект в багажнике не будет лишним, он стоит смешных денег и содержит все детали, позволяющие отрегулировать устройство практически в полевых условиях. Это как раз тот случай, когда теория с практикой расходиться не может! В ремкомплект карбюратора входят все заменяемые элементы устройства, однако можно ограничиться лишь некоторыми из них: пружина и диафрагма экономайзера, пружина пускового устройства, топливный фильтр, клапан топливный, жиклеры топливные и воздушные, уплотнительные колечки, распылитель топлива.

Тюнинг карбюратора Солекс 21083 (видео)

Видео про тюнинг карбюратора Солекс 21083, где наглядно продемонстрированы все этапы по доработки устройства, станет отличным помощником. Здесь более подробно можно ознакомиться, что можно улучшить, какие для этого понадобятся детали, жиклеры нужного диаметра, прокладки и т.д.

Если вы не уверены в своих силах, то лучше поручить тюнинг карбюратора квалифицированным мастерам, которые за доступную цену выполнят все доработки согласно вашим пожеланиям, а также правильно и тщательно произведут настройку карбюратора Солекс 21083.

Карбюратор Солекс 21073: свойства, регулировка

Системы питания современных автомобилей с каждым годом становятся все более сложными, но обычной, доступный и надежный карбюратор еще длительно будет служить обладателям старенькых авто. На данный момент карбюраторные авто уже издавна не выпускаются. Но от этого не отпадает необходимость обслуживания таких машин. К примеру, карбюратор Солекс 21073 производства Димитровского автоагрегатного завода все еще делается и удачно работает в системах питания движков традиционных моделей ВАЗ, также переднеприводных ВАЗ 2108, 2109. Также его можно повстречать на ранешних моделях десятого семейства.

Невзирая на простоту, данный элемент пользуется спросом и популярностью посреди автовладельцев. Не только лишь на Ниву устанавливали Солекс 21073. Отзывы о нем положительные, а означает, необходимо выяснить о нем подробнее и научится его настраивать.

Какие жиклеры поставить на солекс 12083: видео и фото

Карбюратор на «восьмерке» обеспечивает приемлемый расход топлива и в городском режиме, и при поездках по трассе. Солекс 21083 один из самых лучших и надежных отечественных приборов такого рода. Внесение изменений в его конструкцию может способствовать повышению динамических характеристик или снижению потребления бензина. Возникает вопрос, какие жиклеры следует заменить для достижения необходимого эффекта?

Для получения ответа потребуется разобраться в принципе действия устройства. Основная задача карбюратора создание топливовоздушной смеси обедненного состава. Для достижения этого на конструкторы вынуждены были поставить на карбюратор топливные жиклеры с малым проходным сечением. В воздушных каналах калиброванные отверстия напротив увеличенного диаметра. Как показывает практика эксплуатации, работа двигателя в таком случае остается устойчивой при резких изменениях режимов.

Варианты модернизации карбюратора

Топливные и воздушные жиклеры имеют между собой связь, от их производительности напрямую зависит потребление топлива. Для карбюратора Солекс 21083 могут быть реализованы следующие схемы:

  1. Установка элемента в топливном канале с большим проходным сечением вызовет пропорционально увеличение потребление топлива и динамических характеристик.
  2. Напротив, уменьшение диаметра отверстия способствует уменьшению общего расхода бензина.

Для карбюраторов типа Солекс установка жиклеров иного сечения пропорционально изменяться на всех режимах. Квалифицированный их подбор позволяет менять настройки в самых широких пределах. Уменьшение калиброванного отверстия в воздушном канале ведет к обогащению смеси и соответственно повышению мощности. При этом обратное действие делает автомобиль более экономичным.

Основные режимы работы карбюратора

Солекс 21083 выполняет ряд важнейших функций в системе питания силового агрегата в процессе его запуска и функционирования. Расчет и подбор элементов осуществляется на стадии опытно-конструкторских работ в специализированных бюро

При этом разработчикам важно обеспечить устойчивую работу двигателя во всех режимах, для этого как расчеты ведутся исходя из средних показателей

В карбюраторе марки Солекс во время движения автомобиля осуществляется процесс дросселирования, в ходе которого отмечается нестабильность смесеобразования. Существенное влияние при этом оказывают следующие факторы:

  1. Плотность распределения состава по воздушному потоку, проходящему через диффузор.
  2. Качественность распыления топлива.
  3. Равномерность распределения воздушно топливной смеси по направлению движения потока.

Перечисленные выше факторы находятся в прямой зависимости не только от проходного сечения жиклеров, но и их состояния. Для того чтобы подобрать оптимальные параметры элемента как показывает практика следует учитывать характер течения эмульсии в каналах карбюратора. Специалисты различают несколько их разновидностей: ламинарную, волновую, пробковую и симметричную относительно оси.

Солекс 21083 при условии исправности систем и правильности регулировки обеспечивает стабильную работу двигателя в режиме дросселирования. Наиболее оптимальным для силового агрегата является осесимметричное распределение эмульсии в канале смеси после прохождения жиклеров. Это позволяет добиться относительно равномерного насыщения потока, какие бы внешние условия при этом не возникали.

Особенности конструкции карбюратора

Большое влияние на стабильность режимов работы двигателя оказывают не только размер проходного сечения, но и место где размещены жиклеры. В описываемом приборе они находятся в специальных каналах, которые не имеют прямого сообщения с основным диффузором. Это позволяет избежать действия ряда факторов, какие ведут к загрязнению калиброванных отверстий.

Для карбюратора марки Солекс 21083 важен правильный подбор и топливного, и воздушного жиклеров. Указанные работы следует производить в строгом соответствии с рекомендациями специалистов. В таблицах, разработанных профильным конструкторским бюро, указаны пары элементов какие обеспечивают оптимальные характеристики по расходу топлива и показателей мощности.

Карбюратор Солекс 21083: жиклеры, виды и подбор

Для карбюраторов 21083 промышленностью предусмотрены ремкомплекты, в которые входят топливные и воздушные жиклеры ГДС для первичной и вторичной камеры. В зависимости от величины сечения диффузоров есть разные ремонтные комплекты, рассчитанные на работу с двигателями 2108, 21081 или 21083, поэтому жиклеры в наборах имеют разное сечение.

Часто вазовские карбюраторы устанавливают на другие марки автомобилей (например, УАЗ, «Волга» ГАЗ-31029/3110), и если оставить «родные» жиклеры ГДС, то их сечения не хватит, так как топливовоздушная смесь будет поступать в цилиндры не в той пропорции и количестве, которая требуется движку.

Часто для улучшения разгона и динамики автомобиля некоторые автомобилисты ставят топливные жиклеры большего сечения, но следует учитывать, что в этом случае может существенно возрасти расход топлива, и не всегда эксперимент с установкой дает нужные результаты. Самое правильное решение – не заниматься экспериментами, и устанавливать в карбюратор тот ремкоплект, который предназначен именно для этой марки карбюратора (например, для мотора 1,5 л следует ставить жиклеры, предназначенные для модели 21083).

Настройка карбюратора Солекс

Регулировка карбюратора Солекс 21083 под мотор УЗАМ начинается с выставления определённого уровня в поплавковой камере. Уровень регулируется относительно крышки. Самостоятельно выполнить эту операцию можно только с помощью специального шаблона для конкретного типа карбюратора, который, как правило, должен быть в руководстве пользователю.

Вслед за регулировкой уровня поплавков, производится корректировка оборотов ХХ (холостого хода). Для этого необходимо выполнить следующие операции:

  • Вывернуть винт качества, который полностью закручен, в положение соответствующее 5-6 оборотам. Его следует вращать до тех пор, пока не исчезнет разряжение в вакуумном шланге, идущем к распределителю.
  • Затем проверяется работа силовой установки в прогретом состоянии. Сможет ли двигатель поддерживать обороты ХХ в пределах 1000 ±500 об/мин. Если величина оборотов превысит отметку 800, необходимо их понизить ниже этого значения. Делается это путём дополнительного выворачивания винта.
  • Постепенно заворачивая винт, добейтесь устойчивой работы двигателя при условии максимального обеднения смеси. Чем больше будет завернут винт, тем беднее смесь, тем самым меньше выброс СО2.
  • После прогрева двигателя установите обороты ХХ в пределах 850 ±50 об/мин для летнего периода и 950 ±50 об/мин в зимний период.

Подбор жиклёров производится в соответствии с объёмом двигателя.

Сначала подбирается топливный жиклёр для первой камеры, затем воздушный. Вслед за этим выбираются жиклёры для второй камеры.
