Каков порядок затяжки болтов головки блока цилиндров?

Важность правильной затяжки ГБЦ

Головка блока удерживается на картере болтами, которые равномерно распределяют усилие сжатия деталей, предотвращая разрушение прокладки раскаленными газами. Для обеспечения равномерности контакта предусмотрена затяжка болта динамометрическим ключом, резьбовые соединения закручиваются по схеме, заложенной разработчиком силового агрегата. Установленная между головкой и блоком прокладка при затяжке деформируется, обеспечивая герметичность линии стыка.

При превышении момента затяжки происходит деформация болта и резьбы, нарезанной в теле блока. Из-за растяжения стержня соединительной детали нарушается равномерность сопряжения плоскостей головки и блока, что приводит к пробою прокладки потоком газов. Аналогичная проблема возникает, если затянуть болты крепления головки цилиндров к блоку с недостаточным усилием.

Основные рекомендации

Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.

Это интересно: Причины стука клапанов на холодном двигателе и как их устранить

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

Момент затяжки болтов (усилие)

Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.

Таблица: моменты затяжки соединений в зависимости от диаметра резьбы

Номинальный диаметр резьбыРазмер «под ключ» головки, болта (гайки), ммШаг резьбы, ммКлассы прочности по ГОСТ 1759–70
Болт
5.86.88.810.912.9
Гайка
61010,50,81,01,251,6
812 — 141,251,61,82,53,64,0
1014 — 171,253,23,65,67,09,0
1217 — 191,255,66,210,012,516,0
1419 — 221.58,010,016,020,025,0
1622 — 241,511,014,022,032,036,0
1824 — 271,516,020,032,044,050,0
2027 — 301,522,028,050,062,070,0
2230 — 321,528,036,062,080,090,0
2432 — 361,536,044,080,0100,0

Правильный порядок затяжки

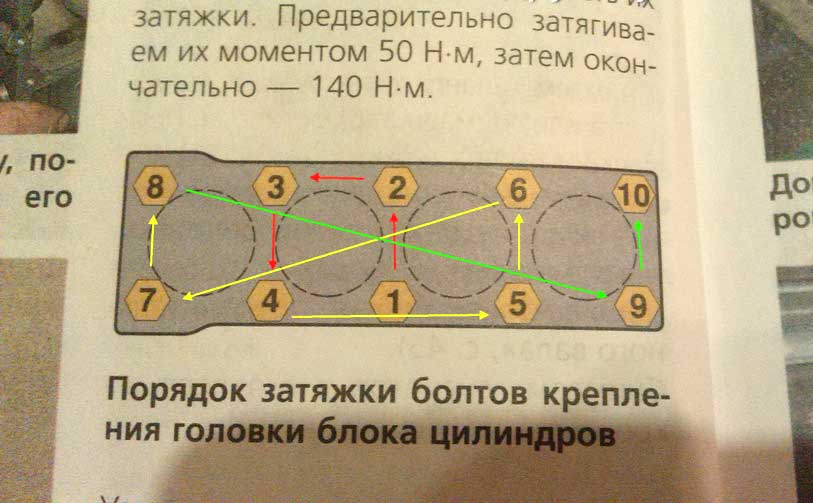

Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.

Важно помнить, что крепеж всегда выполняется в три — четыре подхода:

  1. Первый подход – усилие 3-4 кгс.
  2. Второй подход – усилие 7 кгс.
  3. Третий подход – усилие 9 кгс.
  4. Последний подход – усилие 11,5 – 12 кгс.

Некоторые нюансы

Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:

  • Общее состояние болтов – новые или б/у;
  • Наличие смазки на резьбовой части;
  • Состояние резьбы.

Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.

Ошибки при монтаже головки

Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.

При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.

Распространенные ошибки при затяжке головки

Отметим, что допущенные ошибки во время установки головки блока цилиндров могут привести к повреждениям самой головки и блока цилиндров. Также после начала эксплуатации ДВС возможно появление серьезных неисправностей, которые способны быстро вывести двигатель из строя. В ряде случаев силовой агрегат может пострадать так сильно, что потребует капитального ремонта или замены такого мотора на контрактный двигатель. В списке различных ошибок, которые приводят к нежелательным последствиям, стоит отдельно выделить: перетяжку болтов, попадание моторного масла в отверстия для установки болтов крепления, работу с неподходящими или изношенными насадками на динамометрический ключ, нарушение порядка затяжки болтов, использование болтов, которые не подходят по размеру.

Достаточно часто отверстие под болт крепления в блоке цилиндров оказывается забитым грязью, ржавчиной и т.п. Попытки очистить отверстие не всегда дают положительный результат. В результате закрутить болты с должным усилием может быть очень трудно. По этой причине резьбу болтов смазывают маслом. При этом запрещается заливать масло в само отверстие для улучшения смазки. Такие действия могут привести к тому, что колодец с резьбой попросту разрушится после закручивания болта. В такой ситуации блок цилиндров нужно будет ремонтировать или даже менять.

Также к возникновению проблем может привести и попытка затянуть ГБЦ без использования динамометрического ключа. В таком случае момент затяжки зачастую оказывается превышен. Последствия могут быть самыми разными, но зачастую болты крепления головки ломаются, после чего возникает необходимость повторной разборки двигателя для удаления обломков и ремонта блока цилиндров.

Болты для затяжки ГБЦ обычно имеют головку под шестигранную насадку, реже выполняются в виде квадрата. Если насадка окажется изношенной, тогда во время затяжки существует риск ее проворачивания. В результате «слизываются» грани головки болта. В подобной ситуации поврежденный крепежный элемент трудно закрутить или открутить для замены. Что касается подбора болтов, необходимо дополнительно учитывать некоторые особенности. Во многих руководствах по ремонту можно встретить информацию о том, что болты допускается использовать повторно. Как показывает практика, оптимально менять крепежные элементы на новые после каждого снятия ГБЦ.

Дело в том, что после затяжки болт становится немного длиннее, то есть вытягивается

По этой причине следует обращать внимание на максимально допустимую длину болта, которая должна быть прописана в руководстве по эксплуатации. Если новых болтов нет, тогда перед установкой необходимо промерить имеющиеся крепежные элементы

В том случае, когда болт оказывается немного длиннее по сравнению с максимально допустимым показателем, тогда происходит его упор в дно отверстия в блоке цилиндров. Результатом становится или поломка болта, или раскол самого блока цилиндров.

Напоследок добавим, что не исключено и попадание рабочих жидкостей из одной системы в другую (например, тосол попадает в масляные каналы). Неисправности такого рода являются достаточно серьезными, так как нарушения нормальной работы системы смазки или охлаждения приводят к перегреву ДВС, ускоренному износу трущихся деталей, заклиниванию мотора и т.д.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Коренные и шатунные вкладыши: назначение, устройство и особенности работы подшипников скольжения. Как правильно затягивать вкладыши, момент затяжки.

Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ.

Назначение головки блока цилиндров ДВС. Материалы и способ изготовления, особенности крепления головки к блоку цилиндров, составные элементы ГБЦ.

Снятие головки блока цилиндров двигателя своими руками в гаражных условиях: подготовка и снятие ГБЦ. Как снять головку, если она прикипела. Полезные советы.

Назначение блока цилиндров в конструкции ДВС. Разновидности, материалы и способы изготовления. Преимущества и недостатки блоков из чугуна и алюминия.

голоса

Рейтинг статьи

Контрольная, повторная обтяжка ГБЦ

Контрольная протяжка производится после обкатки силового агрегата, регламентная проверка выполняется через 1000 часов работы дизеля. Для проведения работ потребуется снять верхний защитный кожух газораспределительного механизма и демонтировать валик с коромыслами. Проверка затяжки проводится по схеме, имеющейся в инструкции по эксплуатации. Для тестирования используется динамометрический ключ, прилагаемый момент составляет 190-210 Н/м.

После проведения протяжки требуется установить на штатные места снятые детали головки цилиндров, а затем проверить корректность установки зазора между бойком коромысла и торцом стержня клапана. Для атмосферных силовых агрегатов зазор для впускных и выпускных клапанов составляет 0,20-0,35 мм (на прогретом агрегате). При настройке холодного дизеля рекомендуется установить расстояние в пределах 0,20-0,25 мм. Моторы МТЗ, оборудованные компрессором, отличаются величиной зазоров (0,25 мм для впускного тракта и 0,45 мм для выпускного).

Регулировка клапанного механизма выполняется вращением винта (после отворачивания контрящей гайки) начиная с первого цилиндра (от шкива). Для корректной установки зазора поршень выставляется в положение верхней крайней точки (определяется по моменту перекрытия клапанов). После установки параметров в первом цилиндре требуется поочередно отрегулировать зазоры в оставшихся клапанах.

Работа с динамометрическим ключом

В начале монтажа установите динамометрический ключ в положение, называемое у механиков нулевым. Такое положение — момент, когда показания ключа равны изначальному положению болта. Внимательно посмотрите на цифры в момент начала крепежа, запомните, а лучше запишите.

Медленными и аккуратными движениями начинайте крутить ключ и внимательно следите за показателями, если момент остаётся на том же месте, значит крепеж поддался растяжению. Если момент резко изменяется, значит нужно добиваться движения болта. Резкое увеличение момента говорит о том, что держатель не до конца растянут. Тогда монтаж придётся совершать после стабилизации.

Если же при затяжке момент резко начинает уменьшаться — крепеж деформирован, замена неизбежна.

Езда по проселочным дорогам сразу же после трассы губительно влияет на двигатели отечественных автомобилей. При езде двигатель машины постоянно то нагревается, то остывает, что плохо сказывается на качественном креплении. Болты разбалтываются, что приводит к поломкам, протечкам масла. Резкие перепады температур негативно влияют на правильное крепеление болтов

Ответственно относитесь к замене этой маленькой, но важной детали автомобиля

Вот таблица моментов, которые нельзя превышать при затяжке.

РезьбаПрочность болта
8.810.912.9
М610Нм13Нм16Нм
М825Нм33Нм40Нм
М1050Нм66Нм80Нм
М1285Нм110Нм140Нм
М14130Нм180Нм210Нм
М16200Нм280Нм330Нм
М18280Нм380Нм460Нм
М20400Нм540Нм650Нм
М22530Нм740Нм880Нм
М24670Нм940Нм1130Нм
М271000Нм1400Нм1650Нм
М301330Нм1800Нм2200Нм
М331780Нм2450Нм3000Нм
М362300Нм3200Нм3850Нм
М393000Нм4200Нм5050Нм
М423700Нм5200Нм6250Нм

Моменты затяжки головки блока цилиндров двигателя ВАЗ 11183

Закручивание метизов гбц исполнять за четыри раза по чертежу, показанному внизу:

Для затяжки болтиков нужно использовать переходник типа 02 15, 12 10 ф. “Stahlwille”, 234 N 10L ф. “USAG”, IN 30L10 ф. “GEDORE”, S09H410 ф. “JONNESWAY” для нагелей 2108-1003271, голова сменяемая 14, ключ ТЛ-98-110 размеров Е14. Для болтов 2108-1003271-01 – ворот и штанга или гайковерт типа ИП – 3111, ключ динамометрический.

Моменты затяжки болтиков головы блока имеют следующие параметры:

  • 1 раз – 18 ÷ 22 Н.м (1,8 ÷ 2,2 кгс.м);
  • 2 раз – 70 ÷ 85 Н.м (7,0 ÷ 8,5 кгс.м);
  • 3 раз – поворачиваем на 90о;
  • 4 раз – докручиваем на 90о.

Как контролировать момент затяжки

С каким усилием затягивать головку блока цилиндров прописано в документации по ремонту. Там же обязательно присутствует схема затяжки болтов ГБЦ и описание технологического процесса. Для затяжки используют динамометрический и угловой ключи.

Виды ключей для правильной затяжки резьбовых соединений

Динамометрические ключи бывают:

  • стрелочные;
  • со щелчком;
  • комбинированные;
  • электронные.


Шкальный (стрелочный) ключ. Динамометрические ключи различаются размерами и диапазонами:

  • Стрелочный, или шкальный представляет собой квадрат под головку, с гибким упругим рычагом — это чувствительный элемент ключа. На нем закреплена шкала, к которой от квадрата параллельно рычагу подведена неподвижная стрелка. При затяжке рычаг изгибается, и шкала вместе с ним поворачивается относительно стрелки. При определенном моменте затяжки болтов ГБЦ затяжку прекращают. Шкала такого прибора может быть вынесена на циферблат
  • Ключ со щелчком чаще всего применяется для затяжки ГБЦ . Инструмент считается профессиональным и более точным, чем шкальный. К тому же он компактнее, и позволяет работать в труднодоступных местах, не всматриваясь в шкалу. Необходимый момент затяжки точно настраивается предварительно. При его достижении ключ щелкнет — значит работу нужно остановить.
  • Комбинированный ключ — очень редкий. Дополнительно к шкале он имеет специальный зуб, который при достижении установленного момента срывается с упора и щелкает. Инструмент позволяет точно выдерживать параметр затяжки, а также наблюдать за динамикой изменения момента затяжки.
  • Электронные динамометры при этих работах применяются редко, хотя и обладают высокой точностью.

Момент затяжки болтов головки блока пропорционален углу поворота в идеальных условиях. Однако сопротивление болта не постоянно: шероховатость резьбы, температура, смазка, попадание случайной взвеси — все влияет на показания. Наша задача — сообщить болту необходимый натяг, чуть растянуть его в диапазоне упругой деформации.

Угловой ключ нечувствителен к сопротивлению, а потому более точен. Им чаще производится затяжка головки блока цилиндров на окончательных этапах. В отсутствии углового ключа крепеж вращают, применяя засечки маркером или мелом, и считают количество граней. Этот метод примитивен, но обеспечивает необходимую точность и им пользуются профессионалы.

Мнение эксперта Александр Субботин

Автожурналист, редактор сайта autodvs.ru. Езжу на LR Discovery 4.

Задать вопрос

Понимая предназначение инструмента, им важно правильно пользоваться. Я проводил обучение среди мотористов по обслуживанию газопоршневых электростанций дальнем севере

Мужики попались работящие и неумелые. Показал практически как пользоваться динамометрическим ключом со щелчком. Выставлять момент все натренировались. Объяснил, что как только ключ щелкнет, так все — затяжка окончена. Пошли работать. Тянуть-то нужно было всего лишь 5 кгс·м. Прохожу мимо одного, а он ногой в раму уперся и рожковым ключом эту гайку тащит. Спрашиваю, почему так делаешь, а он отвечает: «Все нормально. Я динамометром пятерку затянул, а потом просто придавливаю, для надежности». Не надо как лучше. Надо — как положено.

Стандартные моменты затяжки болтов головки блока цилиндров

Если открыть руководство по ремонту двигателя, там будут указаны стандартные моменты затяжки различных соединений, но не столь ответственных. Для таких операций, как затяжка болтов головки блока цилиндров, или шатунных болтов производитель отдельно указывает момент затяжки.

Если вам удастся вычислить правильный конечный момент затяжки, то где взять данные по промежуточным этапам, рекомендациям о прогреве, выдержке, смазке? С применением угловой затяжки этот вопрос вовсе теряет актуальность.

Назначение и строение ГБЦ

Подавляющее большинство современных автомобилей используют различные виды топлива для выполнения своей работы за счет их сгорания. Воспламенение топливовоздушной смеси происходит в двигателе внутреннего сгорания.

Когда топливо детонирует в камере сгорания, смесь «взрывается» и выделяются газы, толкающие поршень в нижнюю мертвую точку. Для правильной работы двигателя все выхлопные газы выбрасываются в атмосферу через выпускной коллектор. Для этого в конструкции двигателя предусмотрена система газораспределения. Важнейшим компонентом этого механизма является головка блока цилиндров.Головка блока цилиндров газораспределительного механизма предназначена для обеспечения герметичности между поршнем и поверхностью камеры сгорания двигателя.

В зависимости от конструкции двигателя автомобиля головки блока цилиндров могут быть изготовлены из чугуна или более легкого алюминия. Форма ГБЦ обычно придается литьем. Конструктивные особенности могут быть разными, но в основном головка содержит такие детали, как:

  • камеры сгорания;
  • клапаны (различают впускные и выпускные, по назначению: впускные открывают доступ рабочей топливно-воздушной смеси в цилиндр, выпускные — вентилируют цилиндр, выталкивая поршнем выхлопные газы в выпускной коллектор);
  • секция газораспределительного механизма;
  • рубашка охлаждения;
  • литье под форсунки или свечи зажигания;
  • масляные каналы

Между блоком цилиндров и головкой цилиндров обычно устанавливается прокладка, препятствующая проникновению газов под камеру сгорания, а также масла и охлаждающей жидкости из каналов, соединяющих головку цилиндров и сам блок.

О силах, действующих на ГБЦ во время работы мотора

Равномерность теплового воздействия на головку при работающем двигателе обеспечить невозможно. Места корпуса, расположенные над камерой сгорания, подвергаются наиболее сильному нагреву, что вызывает напряжение металла в этих местах. Усилие прижатия алюминиевого кожуха к прокладке между головкой блока цилиндров и блоком цилиндров значительно возрастает, что может привести к ее повреждению. Для предотвращения этого болты крепления головки блока цилиндров периодически откручиваются.

Силы, действующие на ГБЦ во время завинчивания винтов

Обеспечить высокую герметичность камеры сгорания только за счет установки головки на блок цилиндров невозможно, поэтому между ними имеется прокладка. Обладает меньшей жесткостью, при затяжке болтов прокладка сжимается, таким образом уплотняя зазоры. Если крепежные болты ввернуты хаотично и момент затяжки болтов ГБЦ не проверен на ключе, возможно деформация корпуса ГБЦ или прогорание прокладки.

Следует помнить, каков момент затяжки винтов. Под этим подразумевается величина усилия на шпонке, которое обеспечит герметичность соединения головки блока цилиндров с блоком цилиндров. Момент затяжки болтов и последовательность работ указаны в инструкции по ремонту и эксплуатации автомобиля. Эти рекомендации необходимо строго соблюдать.

Основные рекомендации при затяжке болтов ГБЦ

Для успешной затяжки ГБЦ своими руками придерживайтесь следующих рекомендаций:

  • Используйте инструкцию производителя автомобиля. В ней указываются точные значения усилия и момента, а также задается конкретный порядок установки ГБЦ при ремонте двигателя.
  • Проверяйте исходное состояние болтов. Если вы заметили срыв или искажение резьбы, то купите новые образцы.
  • Поверхность отверстия и резьбы болта должны быть абсолютно чистыми. Быстро почистить цилиндры можно с помощью проволочной щетки, которая используется, когда проводится покраска штампованных дисков.
  • При обнаружении «слепых» отверстий под болты ГБЦ, аккуратно используйте масло для смазки. В случае, если смазки будет больше, чем необходимо, вы не сможете установить болт до конца.
  • Если в блоке ГБЦ применены болты с типом TTY, то категорически запрещено повторно их затягивать. При максимальном усилии они могут просто разорваться и привести к разрушению прокладки.
  • При установке новой прокладки под болт обязательно нужно уточнить информацию по величине усилия и момента при затяжке.
  • Используя при затяжке болты специального типа TTY, необходимо будет выставить и затягивать их под четким градусом. Для этого вам понадобится соответствующий инструмент, имеющий в корпусе индикатор угла.

Инструмент, имеющий в корпусе индикатор угла

Основные рекомендации

Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.

Это интересно: Регламент технического обслуживания для Nissan Qashqai: список работ

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

Момент затяжки болтов (усилие)

Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.

Таблица: моменты затяжки соединений в зависимости от диаметра резьбы

Номинальный диаметр резьбыРазмер «под ключ» головки, болта (гайки), ммШаг резьбы, ммКлассы прочности по ГОСТ 1759–70
Болт
5.86.88.810.912.9
Гайка
61010,50,81,01,251,6
812 — 141,251,61,82,53,64,0
1014 — 171,253,23,65,67,09,0
1217 — 191,255,66,210,012,516,0
1419 — 221.58,010,016,020,025,0
1622 — 241,511,014,022,032,036,0
1824 — 271,516,020,032,044,050,0
2027 — 301,522,028,050,062,070,0
2230 — 321,528,036,062,080,090,0
2432 — 361,536,044,080,0100,0

Правильный порядок затяжки

Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.

Важно помнить, что крепеж всегда выполняется в три — четыре подхода:

  1. Первый подход – усилие 3-4 кгс.
  2. Второй подход – усилие 7 кгс.
  3. Третий подход – усилие 9 кгс.
  4. Последний подход – усилие 11,5 – 12 кгс.

Некоторые нюансы

Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:

  • Общее состояние болтов – новые или б/у;
  • Наличие смазки на резьбовой части;
  • Состояние резьбы.

Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.

Ошибки при монтаже головки

Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.

При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.

Применяемый инструментарий

Из оборудования необходим динамометрический ключ с калибровкой усилия под конкретный автомобиль (на разных машинах момент затяжки креплений может существенно отличаться), торцевая головка нужного размера, которая подходит к конкретному виду крепежа.

Итак, динамометрические ключи бывают нескольких видов:

  • щелчковый;
  • стрелочный;
  • цифровой;
  • иные приспособления.

Щелчковый ключ

Щелчковый (также предельный или пружинный) ключ применяется для быстрой затяжки резьбовых соединений с заданным крутящим моментом. При достижении нужного усилия, внутри ключа срабатывает пружинный механизм, в следствии чего слышен щелчок, свидетельствующий об необходимости прекращения затяжки текущим моментом (усилием). Погрешность такого ключа не превышает 4% (при условии корректного хранения и использования).

Стрелочный ключ

Стрелочный (торсионный) ключ являет собой рычаг со стрелкой и шкалой усилия (или индикатором часового вида), что делает его самым простым в использовании. При использовании такого ключа стрелка указывает на текущий момент затяжки при проворачивании рычага. Из минусов таких ключей стоит отметить довольно большую погрешность (от 5 до 20%), и со временем сталь утрачивает свою упругость, что делает невозможным его регулировку.

Цифровой ключ

Цифровой ключ (или цифровой адаптер) является самым точным инструментом в своей категории – его погрешность составляет всего 1%. Поэтому такие ключи часто используют при монтаже «ответственных» резьбовых соединений.

Иные приспособления

Самодельными динамометрическими ключами пользуются тогда, когда других приспособлений под рукой не имеется – обычно это самодельные механизмы, состоящие из трещотки и старых пружинных весов или современных цифровых. Но погрешность таких приспособлений намного выше, чем заводские ключи – это обусловлено неправильной калибровкой усилия.

Регулировка затяжки

Итак, если решили заняться затяжкой винтов ГБЦ и регулировкой момента, то нужно соблюдать определенный порядок и последовательность. Болты крепления ГБЦ не должны быть слишком затянуты или не дотянуты. Усилие нужно прикладывать, но не увлекаться. Если не имеете опыта, то за помощью лучше обратиться к профессионалам.

Инструменты

Динамометрический ключ, необходимый для затягивания элементов ДВС

Несмотря на то что этот процесс ремонтных работ требует особенного индивидуального подхода, подготовка к нему проходит быстро. Все потому что для этого не надо подготавливать целый набор инструментов. Если решили заняться этим самостоятельно, то понадобится приготовить только динамометрический ключ.

В хозяйстве такой ключ вряд ли получится найти, придется его приобретать в магазине. Сегодня средняя стоимость такого инструмента составляет около 800 рублей (250 гривен). Это более дешевый вариант. Можно приобрести и профессиональный ключ, его стоимость составляет около 1 500 рублей (500 гривен) и больше.

 Загрузка …

Схема затяжки

Так выглядят штифты головки двигателя

Рассмотрим схему процесса. Сразу же отметим, процедура затяжки осуществляется в несколько этапов, каждый имеет определенные шаги. При первом этапе порядок действий такой:

  • Если не знаете, какой должен быть порядок затяжки, то все элементы необходимо закрепить моментом 3,5 — 4,1 кгс*м;
  • На следующем этапе эти элементы нужно закрепить, чтобы момент составлял 10,5 — 11,5 кгс*м;
  • Последний, одиннадцатый болт нужно закрутить моментом 3,5 — 4,0 кгс*м.

Что касается второго этапа работ, то он осуществляется в несколько шагов:

  • Сначала нужно соблюдать момент обтяжки, он должен составлять 2,0 кгс*м;
  • После этого элементы ГБЦ необходимо провернуть на 90 градусов;
  • Затем следует еще раз довернуть их на 90 градусов.

Этапы

Номерами отмечены винты под демонтированной крышкой блока, которые надо затянуть

Рассмотрим поэтапную инструкцию по затягиванию болтов. Как сказано выше, она будет индивидуальна для каждого транспортного средства. Поэтому, если хотите заняться этим делом самостоятельно, то вам в любом случае необходима сервисная книжка к своему авто. В частности, вам потребуется:

  • ознакомиться с процессом и схемой затягивания винтов ГБЦ в своей машине;
  • также необходимо знать время силы для затягивания винтов ГБЦ;
  • ознакомиться со штифтами, которые используются для затягивания, возможно, они имеют специфическую форму или другие нюансы, которые следует учесть.

Процесс затягивания штифтов головки при помощи динамометрического ключа

Как сказано выше, процедура по затягиванию штифтов ГБЦ происходит в несколько этапов. Рассмотрим этот процесс на примере автомобиля ВАЗ 2109:

  1. Все регулировочные штифты следует затянуть таким образом, чтобы момент был равен 2,0 кгс*м.
  2. Затем эти же винты нужно закрепить. Для этого момент должен быть равен примерно 8 кгс*м.
  3. Все винты следует провернуть, но не более, чем на 90 градусов.
  4. Затем нужно довернуть штифты не более, чем на 90 градусов.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

  1. Болты согласно порядка заворачиваются с усилием 2 кг/м;
  2. Доворачивание на 90 град.;
  3. Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Инструмент для кузовного ремонта автомобилей

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

  1. 10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
  2. Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
  3. Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

  1. Затяжка с усилием 2,0 кг/м;
  2. Дотягивание с моментом 7,5-8,5 кг/м;
  3. Доворот на 90 град.;
  4. Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут.

Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше).

То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

  1. С усилием 4,0-6,0 кг/м;
  2. С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

  1. 4,0-4,3 кг/м;
  2. 7,5 кг/м;
  3. 11,0 кг/м;
  4. 14,3-14,5 кг/м.

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
