Выкручивание сломанного болта или шпильки из блока цилиндров и других элементов: решение проблемы

Как выкрутить болт в труднодоступном месте

Чтобы выкрутить болт в труднодоступном месте, можно воспользоваться минидуктором. Это компактный индукционный прибор, при помощи которого можно прогреть гайки, шпильки и болты. Благодаря длинным и тонким насадкам минидуктором можно подлезть в самое труднодоступное место, чтобы ослабить закисшие крепления и легче открутить болт.

Следующий прием можно использовать, чтобы выкрутить сломанный болт или шпильку в труднодоступном месте. Если крепеж обломился не заподлицо и выступает заломыш хотя бы на 2-3 мм, то на него надо накрутить подходящую гайку и заварить. Как только металл остынет, используя ключ или накидную головку с воротком, можно выкрутить обломанный болт.

Если заломыш болта в труднодступном месте обломился вровень с поверхностью, то сначала его надо нарастить. Для этого сварочным полуавтоматом наваривают «горку». Если не получается зажать этот нарост плоскогубцами и выкрутить, то можно, как и в предыдущем случае, наварить на выступ гайку и затем выкрутить обломанный болт, используя накидной ключ.

Если описанными выше способами выкрутить заломыш в труднодоступном месте не получилось, деталь придется снимать, и затем уже высверливать сломанный болт.

Причины, по которым может сломаться болт, способы их устранения

Наиболее частой причиной того, что болт ломается при откручивании, является коррозия. Ржавчина въедается как в болт, так и в корпус, в который он вкручен, намертво скрепляя детали наподобие сварки. Но эта проблема вполне решаема. Прежде чем начать выкручивать ржавый болт, соединение стоит обработать специальным составом, вроде WD-40. Если такового под рукой нет, можно использовать обычную солярку. Правда, её действие значительно слабее. После того, как болт и соединение обильно обработаны, нужно дать составу время на выполнение поставленной перед ним задачи. Минут через 5 можно попробовать выкрутить болт из отверстия.

Прекрасное средство, справляющееся с «непослушными» болтами и гайками ФОТО: kazanexpress.tiu.ru

Если эти действия не помогли и болт всё же сломался, способ его выкручивания будет зависеть от того, в каком месте он лопнул. Разберём 3 варианта развития событий.

Способы удаления сломанных шпилек в теле детали

Данный случай является самым сложным для удаления сломанной части, так как возможности захвата нет, а обломанный край в лучшем случае может быть на уровне плоскости соединения основной детали или в худшем варианте – шпилька сломается внутри тела детали.

Если шпилька обломана заподлицо с плоскостью соединения можно попытаться провернуть шпильку лёгкими ударами бородка в торец слома под углом по окружности в сторону выворачивания. Если обломок не прикипел в теле детали есть шанс вывернуть часть резьбы наружу для последующего захвата и полного удаления.

В случаях, когда шпилька плотно сидит в теле можно применить сварку. Для этого подбирают шайбу с внутренним отверстием не больше диаметра торца шпильки. Подкладывают шайбу под гайку для исключения сваривания тела основной детали с гайкой и приваривают через внутренние отверстия гайку с торцом обломыша. После сваривания дают остыть деталям. Перед попыткой вращения можно обстучать сваренную часть в торец гайки для ослабления шпильки в теле детали. После осторожными качающими движениями гаечного ключа выворачивают обломок. Успех данного способа зависит от удачного сваривания гайки со шпилькой, что часто очень сложно выполнить с первого раза в условиях малоразмерности свариваемых деталей и возможных неудобных расположениях реставрируемых узлов.

При обломе шпильки в теле алюминиевой детали способ с привариванием гайки можно применить без шайбы. Даже, если облом пришёлся несколько ниже плоскости соединения в алюминиевой детали, гайку с торцом шпильки можно сварить постепенной наплавкой метала, так как чёрный метал с алюминием не варится.

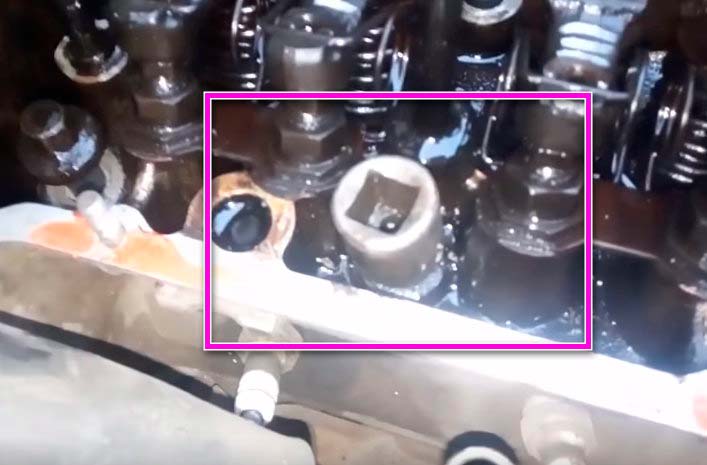

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

  1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
  2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

Сейчас читают

Что будет если перелить масло в двигатель

1.1k

Как правильно проверить уровень масла в двигателе

11.4k

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

Как выкрутить шпильку из блока двигателя

Плановая замена шпилек ГБЦ

Выполнять замену шпилек ГБЦ рекомендуется одновременно. Устанавливая крепеж из одной партии, мы добиваемся того, что все шпильки будут иметь схожие характеристики. Соответственно, нагрузка будет распределяться равномерно, а это увеличит срок эксплуатации узла.

Перед чем, как выкрутить шпильку из блока двигателя, тщательно смочите места соединений WD-40. Если под рукой его не оказалось, подойдет керосин или тормозная жидкость. Откручивать болты нужно специальным ключом, но если его нет — выкрутить шпильку из алюминиевого блока можно газовым ключом.

Если с первого раза выкрутить шпильку из алюминиевого блока двигателя не получилось, надо повторно нанести на соединения техжидкость — лучше все же найти WD-40. Через 10-15 минут можно попробовать еще раз.

Чтобы облегчить снятие шпилек ГБЦ в следующий раз, смажьте каждую перед установкой графитовой смазкой. При затяжке используйте ключ с динамометром и следите, чтобы усилие не превышало рекомендованных значений.

При выполнении этих рекомендаций выкрутить шпильку из головки блока цилиндров в следующий раз не составит труда. Но что делать, если в прошлый раз вы не были так предусмотрительны или ремонтом занимались другие?

Как выкрутить обломанный болт из блока двигателя

Избежать обломанных шпилек с блоке двигателя часто не удается даже при осторожных попытках снять крепеж — усталость металла и заводской брак никто не отменял. Ситуация неприятная, но есть способы все исправить и все же выкрутить обломанный болт из блока двигателя. Рассмотрим самые простые и действенные методы.

Если остался торчать фрагмент шпильки

Чтобы выкрутить сломанную шпильку из блока двигателя, надо поступить следующим образом:

  1. Надеть на обломок шпильки гайку (нужен чуть больший диаметр) и приварить ее, чтобы получился болт. После этого легко можно выкрутить шпильку из алюминия обычным накидным ключом.
  2. К обломившемуся болту в алюминиевом блоке двигателя приваривают кусок арматуры. Чем длиннее он будет, тем больше будет плечо, а значит, легче будет выкрутить шпильку. Оптимально взять кусок арматуры 35 см. Далее выкрутить конструкцию, как обычный винт.
  3. Если сломанный болт из головки блока имеет достаточную высоту, его можно напильником заточить под квадрат. После этого выкрутить болт при помощи воротка для метчиков.

Если шпилька ГБЦ сломалась заподлицо

Чтобы выкрутить заломыш болта из блока двигателя, сломавшийся вровень с поверхностью, придется его высверливать.

Укутать блок цилиндров плотной тканью, чтобы сажа и гарь не попали внутрь.
Зашлифовать заломыш шлифмашинкой с абразивной насадкой, чтобы убрать сколы и выступы.
По центру шпильки цилиндра накернить небольшое углубление.
Высверлить на полную глубину шпильку при помощи сверла меньшего диаметра

Очень важно, чтобы сверло не отклонялось от вертикали и не уходило в сторону. Для этого блок ГБЦ нужно положить или зафиксировать.
Восстановить резьбу под шпильку ГБЦ, используя штатные метчики подходящего диаметра.

Если выкрутить обломанный болт из алюминия ГБЦ не удалось, придется устанавливать новую шпильку большего диаметра. Для этого в месте заломыша высверливается отверстие под новую шпильку. После сверления нужно нарезать резьбу, это делается при помощи метчика подходящего размера. В подготовленное отверстие вкручивается шпилька ГБЦ диаметром больше штатной. Соответственно, для нее понадобится и новая гайка.

Способы удаления шпильки с выступающей резьбой

Если у сломанной шпильки осталась резьбовая часть это значительно упрощает процесс выкручивания детали. Несколько практических вариантов:

  1. В случаях, когда длина резьбовой части позволяет накрутить две гайки, выкручивание осуществляют, вращением нижней накрученной гайки, заклиненной в упоре верхней гайки.
  2. Если длина резьбы позволяет накрутить одну гайку для выкручивания её нужно зафиксировать на резьбе. Фиксацию можно осуществить с помощью сварки. Насаженную гайку на выступающий конец обломка прихватывают, образовывая классическую головку болта, и выкручивают с помощью соответствующего гаечного ключа.
  3. Без применения сварки гайку можно зафиксировать на шпильке зажатием с помощью трубного ключа, предварительно пропилив ножовкой гайку вдоль оси накручивания. Ширина зазора пропила при обжатии обеспечит натяг в соединении резьб гайки и шпильки. Вращение в сторону выворачивания осуществляют с одновременным зажатием гайки трубным ключом.

Наиболее типичные ситуации облома

Болт может оборваться по-разному. Самый легкий случай, когда он ломается заподлицо с деталью. В этом случае особых проблем в том, как высверлить болт не будет. Но, тем не менее, необходимо будет выполнить некоторые подготовительные мероприятия, которые позволят без особого труда извлечь оставшуюся часть. А заключаются они в следующем:

  1. Самое главное настроить себя на то, что высверлить сломанный болт, не повредив резьбу, можно только, если приложить максимум терпения и спокойствия. Спешка в этом случае главный враг
  2. Прежде всего, необходимо использовать средство для быстрого откручивания ржавых болтовых соединений. На рынках их присутствует великое множество. Но подавляющее количество таких средств абсолютно бесполезно. Уважающий себя автолюбитель и слесарь, всегда должен иметь в запасе средство для откручивания гаек и болтов проникающего действия, в котором присутствую такие вещества, имеющие свойства проникать в любые соединения. Рекомендации по выбору можно получить в любом известном автосервисе. Наиболее эффективны смазки на основе дисульфида молибдена и графита.
  3. Далее можно попробовать один из самых простых вариантов, как высверлить сломанный болт без особых проблем. Для этого необходимо тонким сверлом и низко оборотистой дрелью, высверлить паз под отвертку.
  4. В любом хозяйственном магазине можно приобрести газовую горелку для откручивания болтов. Если такая горелка есть, то с ее помощью необходимо слегка прогреть саму деталь таким способом чтобы оставшийся кусок не нагревался. При этом рядом должен быть огнетушитель.
  5. Затем попробовать отверткой с воротком начинать потихоньку расшатывать остаток болта. Если болтовое соединение не старое, то кусок должен открутиться.

А вот как правильно высверлить болт, если он сломался внутри гнезда, знают не многие. Обычно такие поломки бывают при закручивании шпилек головки цилиндров автомобильного двигателя. В этом случае нужны некоторые навыки при пользовании дрелью и метчиком.

Подготовительные мероприятия такие же, как и в предыдущем варианте. Затем перед тем, как высверлить обломившийся болт, необходимо залить в отверстие жидкость для быстрого откручивания и оставить до полного проникновения в соединение на 2-3 часа.

Читать также: Как мультиметром проверить конденсатор на микрофарады

Затем при помощи мало оборотистой дрели и сверла диаметром в два раза меньше чем болт, точно по центру, без наклона и с малыми оборотами осторожно просверливают отверстие глубиной до одной трети от общей длины обломка. При помощи метчика с левой резьбой, нарезают резьбу на всю глубину отверстия

Затем вкручивается высокопрочный болт с такой же резьбой. При помощи накидного ключа с воротком, слегка постукивая и вращая болт, вынимают оставшуюся часть болта.

Замените старый крепеж на новый: https://avselectro.ru/catalog/4976-bolty — болты отменнного качества от мировых производителей в большом ассортименте.

Как выкрутить сломанный болт, не повредив резьбу в отверствии :: SYL.ru

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней

Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

  • Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
  • Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
  • Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

Что делать при возникновении внештатной ситуации: несколько советов

Конечно, очень неприятно, когда болт обламывается в процессе работы. Это значительно замедляет ремонт. Но нервничать в таком случае не стоит. Лучше всего сесть и немного успокоиться, после чего решать вопрос с метизом на холодную голову. Изменить уже всё равно ничего не удастся, а вот испортить деталь, пытаясь сгоряча вывернуть обломыш – это запросто. И всё же, если при высверливании сама деталь всё-таки была повреждена, исправить всё никогда не поздно.

Лучше для начала сесть и успокоиться – нервное состояние только усугубит проблему ФОТО: брянский-рабочий.рф

Чаще всего резьба в детали приходит в негодность при неровном засверливании. В этом случае придётся удалять обломок полностью, попутно сровняв и нарезку в канале. После этого можно поступить двумя способами.

  1. Нарезать более крупную по диаметру резьбу и подобрать под неё болт. Это сделать несложно, но не всегда возможно. Ведь стенки детали могут оказаться слишком тонкими, что не позволит нанести резьбу.
  2. Другой вариант – гильзование. Наиболее проблемный метод решения вопроса. Необходимо подобрать гильзу по размеру, после чего запрессовать её в отверстие. Если нет опыта производства таких работ и необходимого оборудования, лучше вообще забыть, что подобный способ ремонта существует.

При помощи таких приспособлений и нарезается внутренняя резьба  ФОТО: castle.pri.ee

Причины поломки сверл по металлу

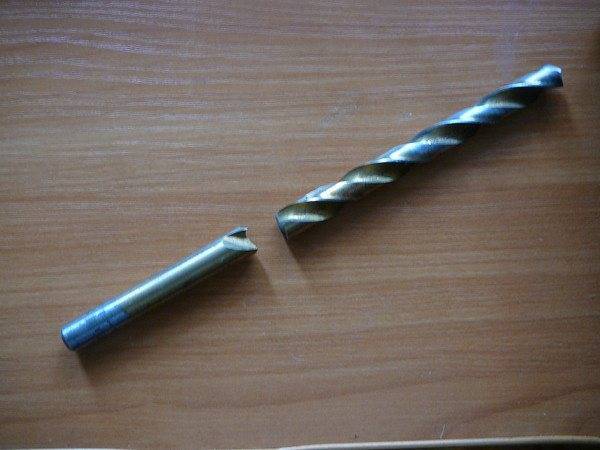

Фотография №1: сломанное сверло

К поломке сверл приводят следующие причины.

  1. Сверление инструментами, изготовленными из меньших по твердости материалов. По этой причине сверла ломаются чаще всего.
  2. Несоблюдение режима резания. При сверлении на мощностях, превышающих рекомендуемые, возникают перегревы и перегрузки.
  3. Износ режущих кромок. К нему приводят длительное использование инструмента без заточки, превышение нагрузки и иные факторы.
  4. Несоблюдение режима охлаждение. К поломкам приводит использование малого количества охлаждающей жидкости или неправильный ее состав. Возникает перегрев.

Кроме этого, проблемы могут возникнуть из-за неправильного подбора диаметра сверла.

Как выкрутить сломанный болт, если обломок не выступает над поверхностью изделия.

Способ 4.

Если у вас имеется сверло с левым ходом, можно попробовать выкрутить им.

Диаметр сверла = наружный диаметр шпильки – высота зубьев х 2

По центру шпильки делаете углубление керном. В образовавшееся углубление устанавливаете обычное «правое» тонкое сверло. Сверлите на 1-2 см.

Потом устанавливаете в патрон «левое» сверло бОльшего диаметра и сверлите на малых оборотах.

Особенность способа в том, что «Левое» сверло сверлит против часовой стрелки, что совпадает с направлением выкручивания шпильки. И если она не сильно прикипевшая, в процессе сверления шпилька может начать проворачиваться.

Способ 5.

Сверлите по центру шпильки отверстие диаметром, соответствующим типу экстрактора.

В полученное отверстие вставляете экстрактор и выкручиваете вашу шпильку.

Способ 6.

Сверлите в шпильке отверстие, нарезаете метчиком в нём резьбу.

Вкручиваете соответствующий болт, зажимаете его контр-гайкой, выкручиваете шпильку ключом, накинутым на головку зафиксированного болта.

Способ 7.

Подбираете сверло с правым ходом, диаметром как в «Способе 4».

Высверливаете шпильку по всей глубине отверстия. Задумка способа такова: в теле резьбы изделия останутся только зубья резьбы шпильки, которые можно удалить метчиком.

Метчиком того же диаметра, как и диаметр шпильки, прогоняете резьбу в массиве изделия.

Главным условием успешной реализации данного способа, является точное размещение сверла по центру шпильки. Иначе вы испортите резьбу в массиве изделия.

Если в процессе демонтажа шпильки была нарушена резьба, есть смысл рассверлить повреждённое отверстие под следующий типоразмер резьбы и нарезать метчиком новую резьбу бОльшего диаметра.

Способ 8.

Если шпилька обломалась в алюминиевом массиве, можно воспользоваться азотной кислотой (её трудно найти, но вдруг у вас имеется).

Заливаете обломыш кислотой. Она разъедает сталь, оставляя нетронутым алюминий (или дюраль). Когда остатки шпильки будут извлечены, не забудьте нейтрализовать кислоту в отверстии щелочью (например содой).

Процесс конечно длительный, поэтому годится в том случае, если вы никуда не спешите.

Способ 9.

Сверлите в шпильке отверстие и загоняете в него либо напильник трёхгранный, либо метчик заточенный под конус с тремя гранями.

Выкручиваете шпильку, вращая расклинившийся напильник или метчик.

Источник

Альтернативные способы выкрутить болт с сорванными гранями

Приваривание гайки, как способ выкрутить болт без граней

Этот старый испытанный способ выводил из тупика во время ремонта многих.

Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.

Суть приёма заключается в следующем.

Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим

Осторожно, без рывков, выкручиваем сломанный болт за гайку

Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!

Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем

Высверливание – отличная возможность окрутить болт без граней

Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста – из диаметра болта (резьбовой части) вычитаем величину шага резьбы.

Следующий важный момент – как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.

Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.

Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.

Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда “”стенка”” его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.

Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.

Нагревание для того, чтобы вывернуть болт с сорванными гранями

Рассмотрим и такую ситуацию – нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?

Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности – просмотрите материал на видео.

Спасибо за внимание!

Во время ремонта иногда случается неприятность – что-нибудь ломается. Иногда поломка детали ведет к неприятности с большим устройством. Например, сломанный болт в блоке цилиндров. Сломанный болт доставляет немало неприятностей. Особенно, когда сломался в месте, где доступ ограничен.
