Устанавливаем противотуманные фары на Лада Веста: советы и артикулы

Схема подключения электропроводки

Проводку от правой противотуманной фары прокладываем внутри металлического короба (см. фото). Из моторного отсека в салон проводку пускаем через штатное отверстие в районе педалей.

Универсальная схема

. Нагрузочное питание на реле ( 12В) берем с аккумулятора (болт М6), используя предохранитель. Управляющий плюс для кнопки берем из монтажного блока от предохранителя габаритных огней (F6 или F7), либо постоянный плюс от прикуривателя (F41). Реле размещаем в салоне или под капотом, по желанию. Таким образом, вмешательства в электрику Весты будет минимальным.

(идею подал rychagov42 ). Потребуется подрулевый переключатель от Renault с фиксированным включением ПТФ (артикул 8201167981). Его схема позволяет включить ПТФ при работающих габаритах. Чтобы ПТФ включались только при ближнем свете (как в штатном исполнении Lada Vesta Luxe) следует перепаять черный провод на другую клемму (см. фото).

С использованием импульсного реле

. Есть еще один вариант управления передними ПТФ — с использованием штатного подрулевого переключателя комплектаций Стандарт и Комфорт и импульсного реле 375.3787. Всё подключается в монтажном блоке салона, не нужно ничего разбирать или сверлить (автор MiheyA ).

Логика управление ПТФ следующая:

  • набор автомобильных инструментов, отвертки;
  • ветошь, пластиковая лопатка;
  • противотуманки, комплект проводки, концевиков, реле 4-х контактное, изоляция;
  • эластичные хомуты – стяжки для электрической проводки;
  • предохранитель на 16 А для замены в блоке предохранителей;
  • пластиковая гофра не менее 5.0 метров.

Последовательность действий, подключение противотуманных фар Лада Веста:

  1. Устанавливаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, фиксируем задний ряд колес противооткатными башмаками.
  2. Поэтапно выкручиваем верхний, средний, нижний ряд винтов.
  3. Выводим боковые фиксаторы из пазов.
  4. Снимаем передний бампер в сборе, фиксируем его на верстаке для удобства проведения работ.

При такой схеме активация противотуманок происходит при включении габаритов, ближнего света.

Существует и третий способ активации: использование импульсного реле, задействование подрулевого переключателя, которыми оснащены версии Стандарт, Комфорт. Монтажные работы проводятся исключительно в салоне, вне моторного отсека.

Не все водители понимают, в чем польза от противотуманных фар. Даже при дневном свете с наступлением тумана, дождя обычные огни, заметно снижают уровень освещенности. Противотуманные фары в автомобиле лада веста есть только на самых дорогих комплектациях люкс. Остальным вариантам вместо передних ПТФ оставляют пластиковые заглушки бампера Лада Веста, которые заменяются на лампы противотуманных фар в автомобильном салоне официального дилера.

Чтобы при этом не потерять гарантийные обязательства изготовителя автомобилей Лада Веста, требуется провести частичную доработку комплектации. Работа сложная и дорогая. Приобрести необходимые детали, чтобы произвести подключение ПТФ(противотуманные фары) на Лада Веста можно в магазинах, осуществляющих поставку оборудования для лада веста, значительно дешевле.

Как на Lada Vesta Luxe (идею подал rychagov42 ). Потребуется подрулевый переключатель от Renault с фиксированным включением ПТФ (артикул 8201167981). Его схема позволяет включить ПТФ при работающих габаритах. Чтобы ПТФ включались только при ближнем свете (как в штатном исполнении Lada Vesta Luxe) следует перепаять черный провод на другую клемму (см. фото).

С использованием импульсного реле. Есть еще один вариант управления передними ПТФ — с использованием штатного подрулевого переключателя комплектаций Стандарт и Комфорт и импульсного реле 375.3787. Всё подключается в монтажном блоке салона, не нужно ничего разбирать или сверлить (автор MiheyA ).

  1. Устанавливаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, фиксируем задний ряд колес противооткатными башмаками.
  2. Поэтапно выкручиваем верхний, средний, нижний ряд винтов.
  3. Выводим боковые фиксаторы из пазов.
  4. Снимаем передний бампер в сборе, фиксируем его на верстаке для удобства проведения работ.

Установка ПТФ на Лада Веста

Этот процесс включает в себя следующие этапы;

  • снятие бампера;
  • подготовка посадочного места;
  • монтаж фар;
  • подключение ПТФ.

Вроде бы несложно, но разберём всё это подробнее.

Демонтаж бампера

Передний бампер Лады Весты достаточно массивный, и его можно запросто повредить, поэтому производя демонтаж, не забывайте об осторожности. Сначала отключите и вытащите АКБ. Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась

Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась

Сначала отключите и вытащите АКБ. Также обязательно подготовьте место, куда Вы положите бампер, – достаточно постелить тряпку, чтобы его поверхность не повредилась.

Нижняя часть крепится четырьмя болтами к кузову и четырьмя саморезами к подкрылкам. Всё это нужно вывернуть.

По бокам отверните по два самореза, крепящих его к локерам.

Под капотом выверните шесть болтов верхнего крепления к кузову.

Демонтаж бампера

Осталось извлечь два болта под номерными знаками. Тут уже нужно удерживать бампер за балку. Аккуратно потяните его на себя, чтобы вывести зацепление с боковыми кронштейнами.

Теперь у Вас есть доступ к нужному месту, и самое время переходить к следующему этапу.

Подготовка посадочных мест и крепление фар

На месте противотуманок стоят заводские заглушки. С помощью коронки на 76 мм в них необходимо вырезать отверстия. Для этих целей подойдёт и канцелярский нож. Если вы прибрели облицовку для противотуманных фар на Ладу Весту, то этот этап пропускается.

Вырезать отверстия в бампере

Чтобы разобраться, как установить кронштейны ПТФ, много времени не понадобится. Их следует просто закрепить на бампере с помощью саморезов.

Также необходимо позаботиться об отверстии под кнопку ПТФ в торпедо автомобиля. Для этого можно выбрать место на центральной консоли или рядом с кнопкой открывания багажника.

Подключение противотуманок

От правой ПТФ проводка прокладывается внутри металлического короба. В салон из моторного отсека проводка пускается через специальное отверстие в районе педального узла.

Подключить противотуманные фары проще всего по универсальной схеме, как при подключении оборудования на предыдущих авто линейки Лада. Нагрузочное питание берётся с АКБ (болт М6) и через предохранитель подается на контактное реле.

Плюс идёт из монтажного блока от предохранителя габаритов. Как вариант, можно использовать плюс прикуривателя.

Само реле устанавливается под капотом или непосредственно в салоне.

Такой способ подключения ПТФ на Ладу Весту – самый оптимальный в плане экономии и минимального вмешательства в электронную часть авто.

Выбор ПТФ


Противотуманная оптика для автомобиля Лада Веста Одно дело, если вы решили поставить на Весту светодиодные дневные ходовые огни — здесь с выбором будет значительно меньше мороки. Тем не менее, ставя ДХО Лада Веста, необходимо учитывать определенные стандарты, за невыполнение которых водителю грозит штраф. Подробнее обо всех нюансах выбора ДХО мы рассказали в этой статье.

Но при покупке ПТФ также нужно учитывать определенные нюансы, среди которых:

Внешний вид оптики. Всем известно, что на нашем рынке сегодня очень легко попасться на подделку, эффективность эксплуатации которой будет значительно ниже, чем у оригинальных фар. Перед покупкой внимательно осмотрите противотуманные фонари — их корпус в любом случае должен быть наиболее герметичным и плотно зафиксирован

Также обратите внимание на сам материал — он должен быть прочным, поскольку ему предстоит работать в разных условиях эксплуатации.
Линзы. Если говорить о линзах, то они должны быть стеклянными

Не вздумайте остановить свой выбор на ПТФ с пластмассовыми линзами, поскольку если на них во время движения попадет хотя бы минимальный камушек, линза может треснуть.
Цвет светофильтра. Что касается светофильтра, то желательно, чтобы он был желтым. Как показывает практика, желтые противотуманки лучше могут справляться с отсечением длинного светового потока, который появляется при тумане. Но следует учитывать, что желтый оттенок может испортить внешний вид транспортного средства, поэтому, как вариант, можно использовать специальные лампы в ПТФ.
Разборность фары. Еще один момент, на который необходимо обратить внимание — это возможность самостоятельного разбора фары. Рано или поздно любому автовладельцу предстоит столкнуться с необходимостью замены ламп, поэтому если она перегорит, вам достаточно будет просто ее заменить. Если же фара будет не разборной, то ее придется менять полностью (автор видео о разработке отечественных конструкторов из Барнаула светодиодных фар — канал ВЕСТИ АЛТАЙ).

Переключатели световой сигнализации и стеклоочистителей Лада Веста.

Переключатели световой сигнализации и стеклоочистителей Лада Веста.

ПЕРЕКЛЮЧАТЕЛЬ СВЕТОВОЙ СИГНАЛИЗАЦИИ.

Рычаг переключателя световой сигнализации.

I – нейтральное положение. Включен ближний свет фар, если переключателем наружного освещения включен свет фар.

II – включены указатели левого поворота. Нефиксированное положение.

III – включены указатели левого поворота. Фиксированное положение.

IV – включены указатели правого поворота. Нефиксированное положение.

V – включены указатели правого поворота. Фиксированное положение.

VI – на себя, подача светового сигнала. Кратковременное включение дальнего света фар независимо от положения переключателя наружного освещения. Нефиксированное положение.

VII – от себя, включен дальний свет фар, если переключателем наружного освещения включен свет фар. Фиксированное положение.

Кольца управления на рычаге переключателя.

1 – Кольцо управления наружным освещением; 2 – Кольцо управления противотуманными огнями.

Для включения наружного освещения поверните кольцо 1 управления наружным освещением, которое имеет фиксированные положения:

  • выключено. Положение фиксированное;
  • включены габаритные огни. Положение фиксированное;
  • включен ближний свет фар. Положение фиксированное;
  • включен режим «Авто». Положение фиксированное (в вариантном исполнении).

Для включения противотуманных огней поверните кольцо управления 2 противотуманными огнями, которое имеет фиксированные положения:

  • выключено. Положение фиксированное;
  • включены задние противотуманные фонари.

Включение возможно только при включенных габаритных огнях или ближнем свете фар. Положение фиксированное;

включены передние противотуманные фары (в вариантном исполнении). Включение возможно только при включенных габаритных огнях или ближнем свете фар. Положение фиксированное.

ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ.

Рычаг переключателя стеклоочистителя.

I – нейтральное положение. Очистители и омыватели стекол выключены. Положение фиксированное.

II – включен прерывистый режим или режим «Aвто» (в вариантном исполнении) работы очистителя ветрового стекла. Положение фиксированное.

III – включена малая скорость очистителя ветрового стекла. Положение фиксированное.

IV – включена большая скорость очистителя ветрового стекла. Положение фиксированное.

V – на себя, включен омыватель ветрового стекла. Положение нефиксированное.

Рычаг правого подрулевого переключателя.

Стеклоочистители ветрового стекла включаются при включенном зажигании.

1 – Кольцо регулировки длительности паузы прерывистого режима. В режиме «Авто» служит для регулировки чувствительности датчика включения стеклоочистителя.

2 – Кнопки управления маршрутным компьютером.

Для управления регулировкой длительности паузы прерывистого режима используйте кольцо регулировки длительности паузы прерывистого режима, которое имеет четыре фиксированных положения.

В режиме «Авто» (в вариантном исполнении) для управления чувствительностью датчика включения стеклоочистителя используется кольцо регулировки длительности паузы прерывистого режима, которое имеет четыре фиксированных положения.

Для управления маршрутным компьютером используйте кнопки управления маршрутным компьютером:

  • перебор функций маршрутного компьютера – стрелка вверх (положение нефиксированное);
  • перебор функций маршрутного компьютера – стрелка вниз (положение нефиксированное).

Какие птф поставить на весту

У популярной российской модели Лада Веста противотуманные фары имеет только люксовая вариация. В остальных модификациях и комплектациях в бампере присутствуют специальные заглушки, которые закрывают ниши для установки ПТФ. Осуществить монтажную процедуру можно у дилера, однако это недешево. Не каждый владелец отважится на такой шаг, поэтому оптимальным вариантом является самостоятельное приобретение и установка комплекта ПТФ. Однако, мы расскажем, как установить фары.

Насколько необходима противотуманная оптика?

Светотехника такого назначения позволяет улучшить условия для безопасного движения. Особенно остро этот момент ощущается в непогоду, когда видимость дороги существенно снижается

Здесь важно не только установить эффективные противотуманные фары, но и корректно их отрегулировать. Повышению видимости способствует угол рассеивания и мощный световой пучок

Другим водителям будет проще заметить автомобиль с включенными противотуманными фарами.

↑ Подготовка посадочных мест и крепление фар

На пластиковый бампер наносится разметка в соответствии с габаритами и конфигурацией заранее приобретенных противотуманок. Многие интернет площадки предлагают быстрый просмотр товара перед отправкой в корзину, это очень удобно: можно убедиться в соответствии облицовки ПТФ и их комплектации всеми необходимыми разъемами для подключения в бортовую сеть. Сам процесс врезки предельно прост: делается это с помощью специальной круговой коронки либо же посредством обычного канцелярского ножа.

Важно

Вырезая отверстия в бампере, необходимо действовать аккуратно и осторожно, чтобы не повредить основную конструкцию и в целях личной безопасности

На видео, размещенных ниже, наглядно видно, как фара крепится на специально устанавливаемый кронштейн с помощью винтов-саморезов. Отдельно останавливаться на этом нет смысла, дополнительную информацию можно найти в ленте комментариев (или оставить свой комментарий с вопросом). Подключение противотуманок Для инсталляции в бортовую сеть обязательно понадобится комплект проводов для подключения ПТФ на Лада. Серьезных переделок в салоне, на центральной консоли не потребуется, единственный нюанс – установка тактовой кнопки управления включенными противотуманными фарами. Проводка пускается через штатные отверстия в кузове (возле педалей), далее нужно соблюдать определенную последовательность действий, чтобы ничего не испортить и не сжечь. Напряжение для питания реле (+12В) подается непосредственно с АКБ, в разрыв цепи обязательно включается предохранитель на 16А. Реле при этом размещается в любом удобном месте – под капотом и в салоне. На кнопку напряжение может поступать от блока предохранителей (габариты или прикурка). Существует еще один способ подключения, который проще, чем регулировка задних дисковых тормозов или система ТО трансмиссии, ремонт радиатора для Лaды Xray. Позаимствован он у заводской схемы Vesta sw cross в комплектации люкс. Обязательно нужно будет выбрать из товаров с быстрым просмотром подрулевой переключатель от Рено, использование его взамен штатных запчастей Лада позволяет сблокировать включение ПТФ с габаритными огнями. Переделка сводится к запитке фар от другой группы контактов, но для этого будут нужны навыки пайки и опыт работы с монтажом радиодеталей. Стоимость комплекта Цена на ПТФ не зависит от облицовки, мощности двигателя и года выпуска автомобиля. Значительно сэкономить вряд ли удастся, стоимость фар у дилеров по регионам отличается незначительно, точно так же, как и на решетки радиатора для для datsun или Ларгус. Приблизительно она составляет до 50 тысяч рублей (без стоимости работы) при монтаже по стандартной схеме (с подрулевым переключением). Взамен автовладелец получит преимущество уверенной езды хоть в феврале, хоть в августе, независимо от погодных условий. Противотуманные огни так же важны, как и исправная тормозная система, работоспособная трансмиссия, это правило распространяется на все автомобили, включая новые. В последнее время многие владельцы, как уже пожилой Лaды Приоры, так и сравнительно молодой Весты, стремятся что-то изменить, улучшить в своем автомобиле: установить на багажник разные аксессуары, заменить решетки радиатора, а также приспособить для Гранты навесной багажник на крышу. Касается это и самостоятельного монтажа ПТФ, блока кузовной электроники Калины или регулировки тормозов. Необходимые запчасти легко приобретать онлайн: достаточно написать заявку, и менеджер в течение часа свяжется с клиентом. После согласования покупки детали облицовки добавляются в корзину и направляются для формирования заказа. Также легко отслеживать новости о Лада Веста, добавив страницу в сравнение и сохранив контакты в закладках браузера. А самостоятельно выбранные, установленные запчасти экономят средства, повышают самооценку и внушают уверенность в собственных силах.

Противотуманные фары на Лада Веста – неотъемлемая часть внешнего вида и необходимая деталь. Их основное назначение – обеспечить водителю хорошую видимость дороги, даже в таких условиях, как: туман, сильный дождь, метель и т.д.

На большинстве последних моделях отечественного автопрома, ПТФ устанавливаются заводом не на всех модификациях, но для их установки предусмотрены специальные отверстия и крепления. Исключение модель Лада Веста. Заводские противотуманки устраивают далеко не всех. Также, качество от их освещения среднее. Поэтому, многие владельцы данной модели, стараются заменить заводские фары на более качественные.

Как правильно выбрать фары и материалы к ним?

Самым высоким качественным показателем обладает оригинальный комплект фар, производимых брендом «Valeo» (код: «FCR220029»). Эти устройства имеют стоимость 3 тыс. руб. за пару.

Если эта цена отпугивает покупателя, то можно выбрать продукцию от «Dlaa», к тому же она почти вдвое дешевле. При желании установить ксеноновые варианты ПТФ следует детально изучить опыт владельцев и материал по данному вопросу.

Следующими важными элементами комплекта являются кронштейны для крепежа. За два изделия придется выложить примерно 700 руб.

Теперь рассмотрим прочие изделия, присутствующие в комплекте:

  • кнопка для включения или отключения фар;
  • реле;
  • кабели с пластмассовой гофрированной оболочкой и разъемами для коммутации;
  • предохранитель (ток – 16 А).

За обозначенный набор продавцы «попросят» около 600 руб.

Также дополнительно следует приобрести облицовку для ПТФ. За 2 шт. владельцу придется расстаться с 800 руб.

В общем покупка комплекта ПТФ потребует бюджета в сумме, не менее 5 тыс. руб. Все указанные изделия имеются на складах большинства интернет магазинов, что делает покупку оперативным мероприятием.

Подготовка к монтажу оборудования

Под кнопку включения противотуманных фар придётся вырезать отверстие.

Управление освещением будет выполнено с помощью переключателя, устанавливаемого под рулевым колесом, но не имеющего подходящих положений для фиксации светового потока. Электрический сигнал идёт от рычага через дополнительный блок, имеющийся в наличии только в люксовой комплектации. Так что самое приемлемое решение – установить комплект с отдельным подключением и выводом специальной кнопки.

Список инструментов, которые понадобятся для установки:

  • плоскогубцы;
  • шуруповёрт с крестовыми насадками;
  • саморезы;
  • коронка на 76 мм для сверления отверстий;
  • канцелярский нож;
  • набор ключей для снятия бампера и монтажа оптики.

↑ Сколько стоит монтаж противотуманных фар на Ладу Веста

Каждый, кто задумывается, как установить противотуманки на Весту, интересуется стоимостью работы и необходимых запчастей. По приблизительным оценкам, это будет стоить, во-первых, около 3 тысяч за сами ПТФ для Весты. Во-вторых, провода, которые можно купить у дилеров Лады Веста, подобрав по артикулу (2 отдельных жгута, еще 13 + 22 тысячи). В-третьих, кронштейны для монтажа ПТФ, отдельно левый-правый, цена за пару 520 рублей. В-четвертых, блок переключателей (хотя можно обойтись без него, но тогда придется монтировать тактовую кнопку ПТФ на Ладу Весту), это еще около 7 тысяч. И в завершение – электроника, она обойдется примерно в 3,4 тысячи рублей.

Общую стоимость тюнинга Lada оценивают примерно в 60-70 тысяч, это стоимость услуг у авторизованных дилеров Автоваза, у которых есть все: от накладок на сидения до решетки радиатора для Лaды Гранта или Lada Xray. Если подобная сумма имеется в наличии, тогда вперед, на регистрацию своей заявки к администратору, который может работать и онлайн, 21 час в сутки.

А если охота повозиться с разными диодными приколюхами, поработать творчески, то лучше всего будет заняться самостоятельной установкой обгонной и световой сигнализации. Тем более, в этом случае не придется зависеть от ситуации, товар ожидается примерно 21 день, чтобы завершить задуманное.

Лада Vesta Белоснежная неVESTA › Бортжурнал › Установка ПТФ

Наконец-то появилось немного свободного времени, чтобы позаниматься с машинкой. В моей комплектации авто отсутствуют противотуманные фары, поэтому для себя однозначно решил, что ПТФ буду ставить в любом случае. Туманов у нас практически не бывает, но мне нравится, как туманочки освещают обочину, оценил это еще на гранте. Вот и на весте сразу после покупки решил, что ПТФ буду ставить. Света много не бывает, да и внешний вид авто с туманками меняется в лучшую сторону. Продумывать установку ПТФ на весту, и, соответственно, изучение данного вопроса начал еще задолго дня Х.

Начал с самого начала — кнопки ПТФ в салоне. Сразу определил для себя наилучший вариант — установить кнопку вместо одной из заглушек на «бороде» панели, рядом с кнопкой вкл/выкл esp. Саму кнопку с гравировкой заказал тут. Связался с продавцом, оплатил на карту 190 рубликов и через 10 дней кнопка у меня в руках

Изготавливают на своих заглушках, качество исполнения отличное, так что могу смело рекомендовать к покупке.

Далее начал химичить с электрикой кнопки. Информации по этому вопросу море. Если коротко, то нужно извлечь плату, припаять на нее тактовую кнопку, светодиоды — один белый для подсветки самого значка и второй (если нужен) уже непосредственно для индикации вкл/выкл + запаять резисторы и припаять выводы кнопки на массу и питание для светодиода.

В радиомагазине были закуплены все необходимые SMD-компоненты:

— тактовая кнопка. С размером немного не угадал, купил кнопку чуть выше штатной и ход кнопки побольше, чем у родной — светодиоды белые, типоразмер 0805 — светодиоды красные, типоразмер 0805 Хотел оранжевые, но в наличии не нашел, так что пока будет красный — резисторы 1,2 кОм и 15 кОм типоразмера 1206 Все вышло какие-то сущие копейки.

Далее принялся за пайку. Сначала припаял кнопку.

Затем на очереди светодиоды и резисторы:

Ну и наконец припаял проводки и соединил с массой:

После этого, работу с электрикой можно считать оконченной, переходим к механической составляющей. По сути тут нам нужно найти и вставить пружинку и изготовить толкатель. Пружинку достал из зажигалки, а толкатель был изготовлен из гвоздя на 40 мм:

Собрал блок и проверил на работоспособность:

Все, работу над кнопкой можно считать завершенной. Далее начал подбирать и потихоньку покупать все остальное. Составил список того, что нужно:

Работу начал со снятия бампера и установки в него ПТФ. Информации, как снять бампер в инете предостаточно, есть даже видео. Тут главное не торопиться и делать все обдуманно. Бампер достаточно гибкий, снимается легко. Так же не забываем подстелить что-то на землю, дабы не поцарапать бампер.

Порядок установки простой — прорезаем отверстие в заглушке (или ставим заранее купленную уже с отверстием), прикручиваем саму туманку к кронштейну кровельным саморезом и уже всю эту конструкцию на три самореза прикручиваем к бамперу, я садил на обычные «клопы». Вот тут меня и ждал первый нежданчик…а именно, данные птф, если их просто прикрутить на свое место установить в бампер, то в итоге получается большой зазор между стеклом туманки и заглушкой по всей окружности наверное в миллиметра 4 или 5 точно((( Долго думал, что с этим делать и в итоге решил прикрутить туманку с обратной стороны кронштейна, откусив лишнее:

Выводы

В данной статье был рассмотрен самый простой, но дорогостоящий метод установки противотуманного оборудования.

На практике, особенно если ваша Лада Веста уже не на гарантии, все можно сделать с куда меньшими затратами , используя пластиковую гофру, попроще проводку, предохранитель 16 ампер, реле на 4 контакта. В целом, последовательность монтажа отличаться не будет.

Выбирая метод самый подходящий, можно оборудовать свой автомобиль светом, достаточным для комфортной езды в тёмное время года, когда видимость сильно ограничена.

Противотуманные фары, как и основная оптика автомобиля, играет важную роль в создании качественного освещения. Противотуманки особенно актуальны в условиях плохой видимости. Например, во время дождя, сильного тумана или снегопада. Что касается Лады Весты, то здесь ситуация такая, что противотуманные фары предусмотрены только в комплектации «люкс». Поэтому установка ПТФ актуальна для этого семейства автомобилей. Если вы твердо решили установить противотуманки самостоятельно, то этот обзор для вас.

Нужно сказать, что самостоятельно установить ПТФ на Весту несколько сложнее, чем на остальные авто Лада. С другой стороны, вы, таким образом, сэкономите достаточно приличную сумму. Так, например, официальный дилер с вас может взять до 10 тысяч рублей за установку в зависимости от региона. Если вы не располагаете такой суммой, то лучше, конечно, осуществить установку самому. Поэтому запаситесь терпением и достаточным количеством времени.

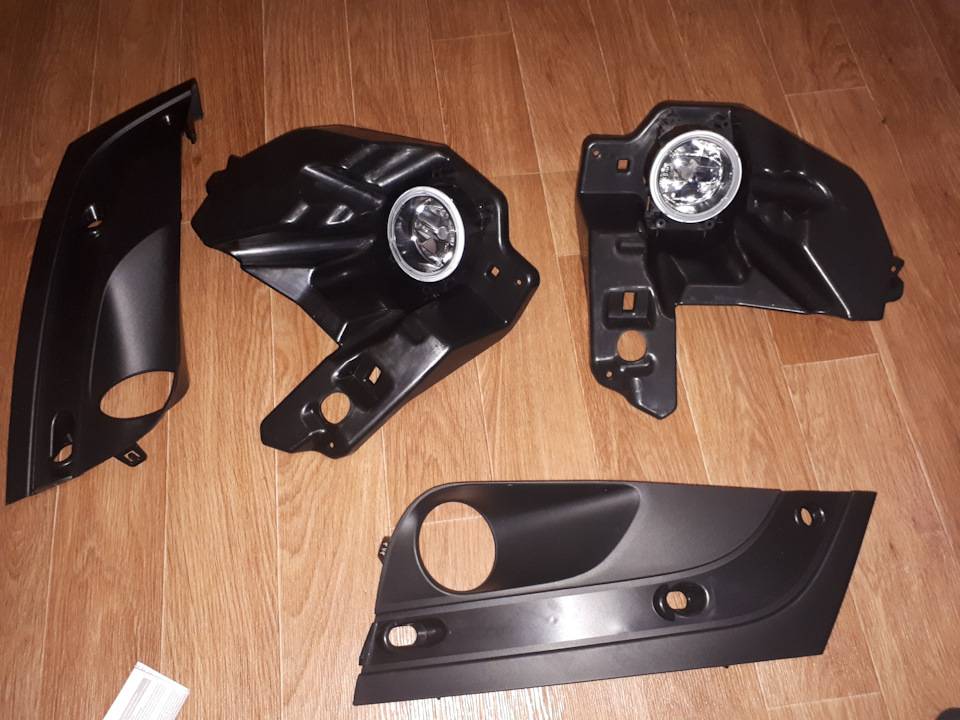

Для установки противотуманных фар на Весту потребуется приобрести:

  1. Сами противотуманки – тут есть выбор: брать Оригинальные ПТФ Valeo или аналог хорошего качества или ПТФ Тюн-авто (и искать лампочки) или брать китайские сомнительного качества (были прецеденты, когда они попросту плавились).
  2. Кронштейны для установки ПТФ , собственно то, на чем непосредственно держатся туманки. Найти оригинальные кронштейны очень сложно, АвтоВАЗ не выпускает их на свободный рынок. Очень хорошо подойдут аналоговые кронштейны, они достойного качества, полностью повторяют геометрию оригинальных и они всегда есть в наличии.
  3. Облицовки ПТФ . Тут ситуация попроще – можно в своих облицовках вырезать отверстия для туманок диаметром 76 мм, или приобрести люксовые облицовки противотуманных фар.
  4. Проводка . Потребуется набор проводов для подключения ПТФ Веста. Тут все сложнее, поскольку специальных кнопок или места для кнопки для включения ПТФ в салоне не предусмотрено.

Первое, с чем предстоит столкнуться при подключении, так это со схемой электрооборудования, которая совершенно отлична от Гранты или Приоры. Прежде всего, на Весте управление противотуманками осуществляется посредством подрулевого переключателя, в котором отсутствует фиксированное положение на выключение ПТФ. Вместе с тем, сигнал о включении противотуманок идет не напрямую к фарам, а через специальный блок, который присутствует только в автомобилях класса «люкс». Поэтому, чтобы не навредить автомобилю и не потратить лишних пару часов впустую, рекомендуем вывести отдельную кнопку для ПТФ.

Теперь можно переходить к непосредственной установке ПТФ. Сначала снимите бампер и замените имеющиеся облицовки ПТФ на «люксовые» или аккуратно вырежете заглушки при помощи канцелярского ножа или коронки на 76 мм. Затем возьмите противотуманки и закрепите их на кронштейнах с помощью саморезов, а кронштейн непосредственно к бамперу.

Подключение – следующий и очень важный момент. Для этого протяните имеющиеся провода из набора до каждой из туманок, свободный конец подключается к реле (его можно установить в монтажном блоке или в моторном отсеке). Теперь подключаем по универсальной схеме, как Калины или Приоры. С аккумулятора возьмите «+» на реле, при этом необходимо использовать предохранитель. Там же можно взять массу «-» прямо с «минусовой» клеммы, или лучше найти рядом гайку и прикрутится к ней. Управляющий плюс на реле идет с кнопки из салона. Теперь протяните в салон провод для кнопки и установите кнопку (самая удобная кнопка от включения ПТФ 2109) на декоративную крышку блока предохранителей рядом с блоком регулировки фар.

Наконец, не забудьте проверить работоспособность ПТФ и поставить бампер на место.

Используя такую схему, вы минимально вмешаетесь в электронику Лады Весты, а значит, не навредите ей. Основное правило установки ПТФ – старайтесь быть максимально аккуратным и внимательным, тогда вы получите положительный результат. Грамотно установленные противотуманки обеспечат вам не только должную видимость на дороге, но и безопасность.
