Устанавливаем противотуманные фары на Лада Калину своими руками: схема подключения и цена за ПТФ

Разборка фары лада Калина (Киржач)

Потребуется: фен, канцелярский нож, плоская отвертка.

Снять стекло этих фар не сломав — дело не простое, требующее времени (иногда до 6 часов) и терпения. Сложность разборки в том, что герметик в данном случае более «трудный». Зачастую нагревая его феном, быстрее начинает плавится пластик корпуса фары, поэтому многие прибегают и к другим методам разборки. Например, нагреть блок фару целиком в картонной коробке с помощью технического фена до определенной температуры. После этого герметик легко поддастся под небольшим усилием отвертки.

Если фена под рукой нет, то может пригодится обычная духовка. Включаем на 150-160C и ждем 5минут. Затем закладываем фару в духовку на деревянной доске и запекаем ее около 15 минут. Затем в перчатках вытаскиваем фару с немного размякшим герметиком, и используя шлицевые отвертки разных размеров поддеваем стекло по всему периметру фары. Черная пластмасса, которая проходит по периметру будет изменять свою первоначальную форму, этого бояться не стоит, так как затем она выровняется. Примерно через 10 минут герметик станет затвердевать, поэтому работаем ускоренно. Не успели ? Не тогда опять несем фару в духовой шкаф (такая процедура может продолжаться до 10 раз). Извлекаем маску (подложку) фары открутив снаружи все регулировочные болты (звездочка). После разборки, можно приступить к тюнингу фар Калины.

ПТФ на Калину: выбор, установка, подключение

Подробности
Категория: Ремонт
Опубликовано 28.12.2014

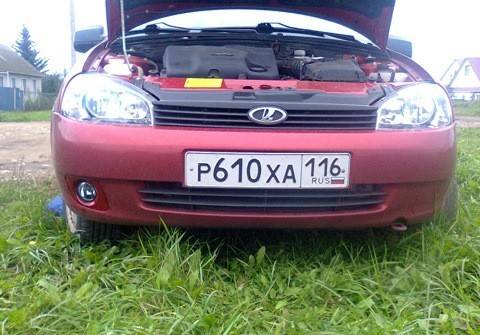

Автомобили Лада Калина оснащены противотуманными фарами (ПТФ) далеко не во всех комплектациях. Но в продаже есть комплект ПТФ на Калину, который можно самостоятельно установить на автомобиль.Рассмотрим, как самостоятельно выбрать, установить и подключить ПТФ.

Покупка ПТФ на Калину

Заводские ПТФ на Калину бывают производства фирм «Автосвет», г. Киржач и «Аутомотив Лайтинг», г. Рязань (бывший «Бош-Рязань»). В продаже имеются также множество китайских аналогов, но лучше остановиться на двух первых вариантах, как самых качественных.

Конструктивно они отличаются не сильно, поэтому можно выбрать любой.

Итак, в первую очередь нам необходим комплект ПТФ, в который входят 2 фары и 2 некрашеные рамки под ПТФ. Рамки можно покрасить под цвет кузова, но проще и дешевле приобрести отдельно крашеные рамки нужного цвета.

Далее необходим монтажный набор для подключения. Их также существует несколько видов, разных производителей. Оптимальным является набор, представленный на фото.

В него входят

  • реле ПТФ

  • кнопка включения ПТФ

  • готовые провода с разъемами

  • саморезы для крепления

  • коннекторы для соединения проводов

  • подробная инструкция по установке и схема.

Сами провода закрыты в гофру, защищающую их от внешних воздействий. Реле маленькое, заводское, с маркировкой 1119…, т.е. для установки в штатное место в монтажном блоке.

Итак, у нас есть комплект ПТФ на Калину, крашеных рамок под них и монтажный набор для подключения.

Установка ПТФ на Калину

Для работы из инструментов нам понадобятся:

  • отвертка
  • ключ на 8

Удобнее делать эту процедуру на снятом бампере, но можно установить ПТФ на Калину и не снимая его.

Начнем с правой стороны. Для удобства работы выкручиваем руль до упора вправо. Для начала снимаем переднюю часть грязезащитного щитка. Отщелкиваем изнутри защелки и выталкиваем заводскую заглушку ПТФ наружу.

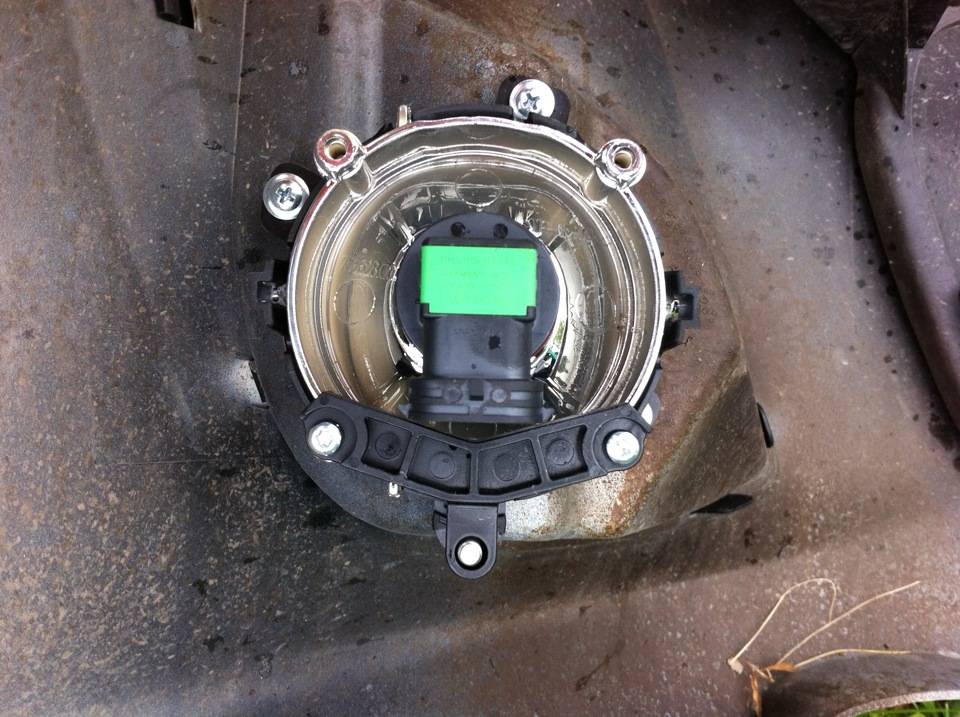

Крепим изнутри фару на 3 самореза.

Ставим снаружи крашеную рамку ПТФ до щелчка.

Повторяем тоже самое с левой стороны

На этом установка ПТФ закончена.

Подключение ПТФ на Калину

Для начала подключаем подкапотный жгут проводов к правой и левой ПТФ, закрепляем провода «массы» на кузов. Подключаем плюсовой провод к АКБ, по схеме. Протягиваем подкапотный жгут ПТФ в салон вдоль штатного жгута в левом крыле автомобиля, предварительно сняв левый подкрылок.

Переходим в салон.

Снимаем пепельницу, открутив 4 винта.Через образовавшийся проем выталкиваем наружу заглушки кнопок, под которыми находятся 2 винта, которыми крепится накладка панели приборов.

Снимаем ручки температуры и направления обдува, потянув их на себя.

Аккуратно отодвигаем накладку панели, начинать лучше снизу.Выталкиваем заглушку кнопки кондиционера, вместо нее ставим кнопку включения ПТФ.

Два коротких провода, белый и черный, соединяем коннекторами с такими же проводами от кнопки обогрева заднего стекла.

Два длинных провода нужно протянуть от кнопки включения ПТФ к монтажному блоку через панель приборов.

Итак, жгут от кнопки вытащен к монт. блоку. Теперь выдвигаем монтажный блок в салон, насколько позволят провода.

Нащупываем в верхней части панели конец жгута, который засунули со стороны капота. Итак, оба жгута возле монтажного блока: 3 провода из под капота и 2 от кнопки.

Пробуем соединить предохранители и реле по схеме, чтобы проверить правильность работы. Если все работает, собираем все как положено, устанавливаем реле и предохранители в монтажный блок, изолируем все соединения.

Собираем все что было разобрано в обратной последовательности. Все собирается просто, самое сложное поставить на место накладку панели приборов. Лучше сначала закрепить верхние клипсы накладки, а потом как бы стягивая ее вниз защелкнуть остальные.

  • Чистка дроссельной заслонки – 27/12/2014
  • Вертикальный уплотнитель РКИ-19 – 29/11/2014
  • Как снять обшивку двери Калина – 24/11/2014
  • Замена воздушного фильтра ВАЗ – 31/10/2014
  • Как поменять колеса самостоятельно – 18/10/2014

Что нужно для установки и подключения

Стандартные ПТФ входят в некоторые комплектации Калины, они установлены на нижнем бампере. Не всегда качество освещения стандартной оптики оптимальное – многие механики рекомендуют приобрести более качественный комплект и установить его на автомобиль. Конструкторы предусмотрели возможность замены таких фар, для ремонта не потребуется полностью снимать передний бампер.

Какие ПТФ лучше поставить

  1. Оптика Bosch имеет плоское стекло и продаётся в комплекте из 2 приборов. Имеет высокое качество сборки и долгий срок службы.
  2. Фары Киржач можно приобрести по одной – здесь используют выпуклое стекло в форме линзы.
  3. Противотуманки Луч имеют неплохое качество, но в конструкции не предусмотрен клапан запотевания.
  4. Фары ProSport, несмотря на страну-производителя Китай, имеют хорошее качество при невысокой цене.

Инструменты и материалы

Кроме самой оптики? вам потребуется приобрести монтажный набор для подключения. В него входят:

  • реле;
  • включатель фар;
  • несколько проводов с разъёмами;
  • соединители;
  • саморезы;
  • инструкция со схемой установки.

Все необходимое входит в монтажный комплект для подключения ПТФ

На комплекте должна быть специальная маркировка 1119. Она означает, что все детали предназначены для установки в подготовленное место монтажного блока.

ПТФ могут продаваться с внешними рамками или без них. Перед установкой рамки необходимо покрасить под цвет кузова или приобрести уже готовые в подходящей цветовой гамме. Из инструмента понадобится стандартный гаечный ключ на 8 и хорошая отвёртка. Работы можно проводить как при установленном переднем бампере, так и при снятом.

Видео «Наглядная инструкция по монтажу ПТФ в Калину»

Более наглядно процедура установки противотуманной оптики на Калину в гаражных условиях описана на видео ниже (автор ролика — Владимир Семяшкин).

Всем привет! Вот и настал тот час, когда перегорела первая лампочка на моей девочке) Волею судьбы ею стала лампочка в левой противотуманной фаре. Для замены была приобретена лампа стандарта H11 (12V 55W PGJ19-2)

фирмыOsram . Процедура замены сводится к тому, что необходимо снять передний подкрылок, отсоединить колодку и заменить лампу. Всё просто. А теперь по порядку.

Для удобства многие снимают колесо. Я же этого делать не стал по большей части из за лени, но всё отлично получилось и без демонтажа колеса. Итак приступим:

Для работы нам понадобятся:1. Перчатки тряпичные, чтоб не пачкать руки.2. Ключ и головка на 8.3. Крестовая отвёртка.NB:Имейте ввиду, что колесо будет в определённой степени немного мешать, поэтому если вы не собираетесь его снимать, то рекомендую брать короткую отвёртку. Головкой на 8 откручиваем два болта на внутренней стороне, затем крестовой отвёрткой откручиваем пять саморезов (два на внутренней стороне, два с внешней стороны крепления к бамперу и один снизу под бампером) и сдёргиваем подкрылок, точнее его нижнюю часть, так как он состоит из двух частей.

Теперь мы видим противотуманную фару, точнее её заднюю часть. отщёлкиваем по бокам крепления колодки и сдёргиваем её вниз. Затем берём за цоколь лампу и аккуратно, приложив некоторое усилие, поворачиваем её против часовой стрелки и вынимаем. Вставляем новую лампу и фиксируем её, повернув соответственно по часовой стрелке. NB:не берите лампу за колбу, так как на ней останутся жировые следы и она быстро перегорит. Если всё же случайно взяли, то протрите колбу спиртом, либо уайт-спиритом. Подсоединяем обратно колодку, проверяем работу лампы и если всё хорошо, возвращаем на место подкрылок.

Инструмент:

  • Ключ с наконечником Torx (звездочка) Т20
  • Гаечный ключ рожковый 10 мм
  • Отвертка плоская средняя

Детали и расходники:

Примечание:

Противотуманная фара снимается в случае проведения кузовных работ или в случае ее замены. На автомобиле Лада Калина применяются противотуманные фары производства Bosh (г. Рязань) и завода ООО АВТО свет (г. Киржач), именно эти производители авторизованы АвтоВАЗом.

1. Отсоедините аккумуляторную батарею.

2. Снимите передний защитный подкрылок, чтобы получить доступ к бамперу с обратной стороны, как описано здесь. Снимается соответственно тот подкрылок, с какой стороны вы меняете противотуманную фару.

Особенности проведения монтажа и настройки

Как отмечалось выше, противотуманные фары Лада Калина можно поставить и своими руками, для этого не нужно специальное оборудование и приспособления, все весьма просто.

Установка

Мы рассмотрим вариант со снятием бампера, так как он проще для начинающих мастеров. В дальнейшем, если вдруг понадобится замена противотуманной фары на Калине, то вы справитесь, и не снимая бампер, так как будете знать, как прикреплен элемент и как он подключен.

В целом инструкция по монтажу выглядит так:

Вначале откручиваются крепления бампера, все точки крепления вы можете найти в руководстве по эксплуатации, саморезы расположены как вдоль решетки, так и под арками. Чтобы освободить конструкцию, боковые части слегка выводятся из-под арок .

Чтобы снять крепеж бампера, следует снять защелки, фиксирующие решетку (зеленые стрелочки)

  • Далее с помощью плоской отвертки из конструкции вынимаются заглушки, после чего можно прикреплять сами фары, которые чаще всего идут в обрамлении по размеру отверстия. Крепление не вызовет затруднений, это производится с помощью трех саморезов, главное – сделать все аккуратно, чтобы конструкция стояла ровно и была зафиксирована максимально прочно и надежно.
  • Следующий этап – прокладка жгута проводов, которые идут в комплекте. Делается это из салона: вначале снимается коврик, и в районе педали сцепления можно найти большой пучок проводки и заглушку. Заглушка продавливается, чтобы освободить отверстие, после чего жгут привязывается к куску проволоки и протягивается под капот, на фото показано, где находится заглушка.

Найти место прокладки проводов под капот не составит большого труда

С помощью пластиковых хомутов провода прикрепляются к основному пучку, после чего жгут протягивается по левой стороне и вдоль переднего бампера так, чтобы узлы подключения располагались недалеко от места расположения ПТФ

Важно, чтобы провода были закреплены и не болтались. После прокладки проводки в машине можно подключить противотуманки с помощью разъемов, а минусовые провода прикручиваются к ближайшим болтикам на кузове автомобиля.

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию

  • Работа системы осуществляется через реле, которое лучше всего установить под панелью, и не забудьте надежно зафиксировать конструкцию. Питание подводится через розовый провод из блока предохранителей, емкость предохранителя должна составлять 15А.
  • Для подключения ПТФ используются контакты 30 и 87, все соединения должны быть оборудованы клеммами для обеспечения наилучшего контакта.

Реле управляет работой всей системы

Далее устанавливается кнопка в салоне, после чего надо проверить работу противотуманок. Для этого одевается клемма аккумулятора и включаются ПТФ. Если все нормально, систему можно собирать, но предстоит еще регулировка противотуманных фар Калины.

Как отрегулировать свет

Линзованные изделия светят особенно ярко, и после настройки вы по достоинству оцените их эффективность

Для наилучшей эффективности в условиях ограниченной видимости нужно настроить свет, сделать это довольно просто:

  • Перед тем, как отрегулировать противотуманные фары на Калине, нужно найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. Именно в этом месте и будут проводиться все необходимые работы.
  • В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы машина стояла ровно. После этого измерьте расстояние от земли до центра ПТФ и проведите горизонтальную линию на стене на той же высоте. Нормы ГОСТ регламентируют. чтобы на водительском сидении было отягощение весом 75 кг, можно посадить любого человека с примерно такой массой.
  • Работа производится в темное время суток, автомобиль располагается на расстоянии 5 метров от стены, после чего включаются противотуманные фары. Сама регулировка производится с помощью винта, расположение которого показано на фото. То есть для настройки вам понадобится только тонкая крестообразная отвертка.

Главный плюс данного вида работ – простота

Вначале плотным картоном или другим непрозрачным материалом закрывается одна фара, после чего отверткой поток света регулируется так, чтобы его центр располагался на линии или чуть ниже ее. То же самое повторяется и со второй ПТФ, после этого регулировку можно считать законченной.

Для придания дополнительной надежности стеклам и защите их от попадающих камней рекомендуем заказать изготовление наклеек на фары, они защитят поверхность от царапин и трещин.

Самостоятельная установка противотуманных фар на автомобиль Лада Калина

На Ладе Калина в местах установки противотуманок стоят защитные заглушки, поэтому делать отверстия в бампере не придется — достаточно просто снять их.

  1. Сначала необходимо снять бампер, для чего следует открутить болты и саморезы снизу бампера и под решетками, также следует открутить винты в колесных арках, при помощи которых закрепляются края бампера. Затем следует вывести боковины бампера из-под арок колес и полностью снять его.
  2. После следует снять заглушки (для отгибания защелок можно использовать плоскую отвертку) и прикрутить ПТФ на саморезы (три на каждую фару).
  3. В салоне авто, над педалью сцепления, необходимо найти место, в которое идет пучок проводов, и вытолкнуть уплотнитель, а затем, при помощи стальной проволоки, протянуть провода от противотуманок рядом с основными проводами.
  4. После необходимо соединить провода противотуманок с основными проводами и стянуть весь пучок стяжками (пластиковыми хомутами).
  5. Напротив противотуманок следует оставить провода достаточной длины с разъемами, прикрутить минусовые клеммы к винтам на кузове автомобиля, и зафиксировать провода посредством стяжек.
  6. Так как суммарная мощность, потребляемая ПТФ, составляет 110 Вт, они должны подключаться через реле, которое управляется кнопкой. Кнопка устанавливается в салоне авто, на приборной панели. Питание для фар можно получить, подключившись к проводу розового цвета в блоке предохранителей (он идет к реле К7, которое включает дальний свет). Также запитать ПТФ можно от сине-черного провода, который идет от замка зажигания.
  7. Подключать ПТФ необходимо через предохранитель на 15 А. Для этого необходимо подключить силовые контакты реле 87 и 30 к проводам на противотуманки и предохранитель соответственно.
  8. После того, как все соединение были произведены, нужно еще раз проверить правильность подключения и после этого подключить клемму аккумулятора, а затем удостовериться, что противотуманки включаются от нажатия кнопки.
  9. Затем в обратной последовательности следует собрать бампер. Разумеется, после сборки не должно остаться лишних винтов.

Регулировка ПТФ

После установки противотуманных фар на машину Ладу Калина необходимо откорректировать направление их светового потока, для чего следует поставить автомобиль на ровную поверхность на расстоянии пяти метров от стены. Затем следует закрыть одну фару (например, картонкой), а после, вращая регулировочный винт, установить границу потока света на 0,5 м ниже уровня фар.

Способы монтажа и виды ПТФ

Для модели Лада Калина являются применимыми разные типы противотуманных осветительных устройств. Фары могут быть:

  • сдвоенными и округлыми;
  • квадратными, утапливаемыми и овальными;
  • подходящими к наружной установке.

Из указанного перечня не все устройства одинаково хорошо подходят для монтажа в рассматриваемой нами модели. Обдуманность покупки здесь должна фигурировать на первом плане, чтобы владельцу LADA Kalina не пришлось в дальнейшем судорожно переделывать штатные крепления.

Во избежание такого неприятного момента рекомендуем присмотреться к ниже приведенным вариантам и производителям:

Весь перечень манипуляций в данном случае будет сведен к снятию «родных» заглушек и установке в посадочные места новых противотуманных огней.

Практика знает два наиболее распространенных метода как монтировать противотуманные фары.

  1. С демонтажем бампера (именно данный способ будет здесь описан).
  2. Без потребности снятия этого кузовного компонента. Таким способом обычно пользуются профессиональные мастера, занимающиеся установкой ПТФ в автомобиле.

Если вы новичок в данном вопросе, то наиболее подходящим методом монтажа противотуманной оптики будет установка своими руками, предусматривающая снятие бампера.

На фото представлен монтажный комплект изделий.

Противотуманные фары на Калину: технические требования и особенности

Появившись в заводской программе в 2004 году, Лада Калина стала одним из немногих автомобилей тольяттинского производства, чья комплектация была максимально готова к установке дополнительного оборудования.

Да и сама оснащенность была на порядок выше предшественников:

  1. Электронное зажигание;
  2. Стеклоподъемники;
  3. Иммобилайзер;
  4. Усилитель руля;
  5. Посадочные места для установки ПТФ в передней части автомобиля.

Справочно: Автопроизводитель, начиная с апреля 2013 года, стал комплектовать автомобили передними ПТФ. Поначалу устанавливались линзованные, а в дальнейшем перешли на фары с отражателями.

Схема подключения ПТФ на Калину

В комплекте идет инструкция по установке:

А также схема (фото слева). Схема может быть доработана (фото справа) добавлением еще одного реле, которое не позволит гореть противотуманкам после выключения зажигания.

Схема подключения кнопки противотуманок:

Для владельцев Лада Калина с МУС схема подключения противотуманок следующая:

Распиновка контактов МУС Лада Калина:

  • Контакт 1 – к ЗПТО
  • Контакт 2 – кнопка управления ЗПТО
  • Контакт 3 – индикатор (светодиод) состояния ПТФ (включены или выключены);
  • Контакт 4 – вывод включения реле ПТФ
  • Контакт 30 – 12в (постоянный + приходящий от АКБ)
  • Контакт 31 – Общий минус (масса).
  • Контакт 56 – К ближнему и дальнему свету фар.
  • Контакт 58 – К габаритным огням.
  • Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
  • Контакт XZ – (+) от замка зажигания

Напомним, что другие фотоотчеты вы можете найти в разделе Тюнинг Лада Калина.

1. Предыстория этого поста. Долгострой

Как известно, в комплектации “норма” калины имеется только кнопка включения задних противотуманок в МУСе. А кнопка передних туманок отсутствует (там заглушка установлена), как и сами туманки, что не удивительно.

Были приобретены сами ПТФ с отдельной кнопкой включения туманок, и все установлено на место, где в панели предусмотрено под кнопку кондиционера.

Давно хотел активировать кнопку включения туманок в штатном модуле МУС калины. Набравшись немного опыта в радиолюбительстве, решил пойти по стопам vasilii76 . Кнопка включения ПТФ в штатный модуль МУС. Предварительно — финал..

Небольшое уточнение. Еще недавно, чуть более года назад начал использовать метод ЛУТ в изготовлении печатных плат. Мне понрвилось ) Это просто хобби.

Вот первый опыт на реальном устройстве, немного корявый конечно, на то он и первый. Фьюзбит Доктор. Исправляем AVR при неправильно прошитых фьюзах (Сборка устройства). .

Кто не верит, то вот так давным давно делал платы, да там и плат то было если с десяток наберется, и то хорошо: Печатная плата старым дедовским способом..

2. Постановка задачи

Мне нужно, чтоб: 1) была задействована кнопка включения передних ПТФ в штатном блоке2) был плавный розжиг передних противотуманных фар3) все платы размещались внутри блока МУС (соблюдалась компактность)

Первый опыт по модернизации блока МУС уже был при внедрении плавного розжига ближнего света: Плавный розжигзатухание ближнего света фар в МУС Калина. Сборка, внедрение устройства.

Пошел аналогично схеме Василия76, решил собирать дегралку ПТФ и плавный розжиг, коммутация через реле.

Нарисовал (перерисовал) принципиальную схему устройства.

Индикация включенного состояния будет параллельно запитке туманок, хотя можно было от первого полевого транзистора реализовать. (Функция запитки от полевика осталась, при желании можно переделать с незначительными изменениями)

Наверное можно было собрать на одном микроконтроллере, но программировать не умею. А если вникать, то затея с этим проектом может отложиться опять на неопределенный срок, а там может совсем угаснуть… В общем, пока есть желание, надо действовать.

Коммутация будет на автомобильном реле, вот только чем меньше реле, тем лучше. Покапался в закромах, сравнил корпуса, выбор пал на последнее (заказывал на zip2002)

3. Реализация задуманного. Изготовление печатной платы. Сборка

Нарисовал печатную плату исходя из имеющегося свободного места в МУСе. Размер платы получился 25х38х12мм.

Определился с окончательным вариантом, перенес рисунок на текстолит

Противотуманные фары для Калины можно установить и без помощи профессионалов, так как процесс достаточно прост, и, соблюдая простые рекомендации, вы гарантированно добьетесь отличного результата.

В данном обзоре мы рассмотрим как особенности монтажных работ, так и критерии выбора качественных ПТФ и основные правила настройки света, чтобы он был максимально эффективным и не слепил встречных водителей. За счет более низкого расположения и направленного пучка света противотуманки намного эффективнее в условиях недостаточной видимости

Схема устройства противотуманок

Отдельно нужно рассматривать конструкции, которые имеют фары, предназначенные для тумана. На рынке присутствует несколько основных схем фар, которые надо рассмотреть подробнее.

Фары с рефлектором

Рефлекторный отражатель – самая простая конструкция для противотуманки. В этом случае переднее стекло является обычным, а фокусировка светопотока идёт за счёт особой формы отражателя, который, как следует из названия, отражает лучи строго в нужном направлении.

Сейчас распространены следующие типы рефлекторов:

  1. Параболический. Как известно, параболическое зеркало либо собирает все отражённые лучи в фокусе, либо, если источник света уже находится там, отражает их так, что формируется параллельный пучок. По сути, здесь используется такое же решение, как и в фарах дальнего света. Горизонтальный пучок, не распространяющийся выше определённого уровня, формируется за счёт рассеивателей.
  2. FF-отражатель. Это относительно новая технология «свободной формы». Здесь за счёт особой формы рефлектора свет сам фокусируется в виде горизонтальной полосы. Это позволяет оптимально использовать ресурс лампы, и при этом не нужны рассеиватели. Однако изготовление таких отражателей требует сложных компьютерных расчётов, и потому такие фары довольно дороги.

Фары с линзой

Это мощные противотуманные фары, в которых помимо отражателя используется ещё и фокусирующая линза. Такой комплект позволяет полностью использовать свет лампы за счёт двойной фокусировки:

  • на отражателе эллипсоидной формы;
  • на линзе, находящейся во втором фокусе оптической системы.

Для того, чтобы придать световому потоку нужную форму, здесь используются экраны. По сути, при использовании такой конструкции противотуманные фары работают как прожекторы, что обеспечивает большую дальность и чёткую фокусировку.

Надо отметить, что возможны и комбинации разных подходов. К примеру, использование FF-отражателя вместе с линзой значительно повышает качество освещения.
