Меняем стартер на Рено Меган 2 своими руками: видео внутри

6.1.9 Снятие и установка стартера

Снятие и установка стартера

1 Отсоедините кабель массы от батареи.

Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код.

МОДЕЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ

1. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска. 2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. 3. Где имеется, отсоедините и снимите кронштейн от задней части стартера. На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода. 4. Отверните гайку и отсоедините главный кабель от тягового реле стартера.

5. Отсоедините управляющий провод тягового реле от клеммы (обратитесь к сопроводительной иллюстрации).

6a. Отверните и снимите три болта, крепящие стартер к картеру трансмиссии.

6b. Отметьте расположение кронштейна.

6c. Затем снимите стартер (обратитесь к иллюстрациям).

МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (БЕЗ ТУРБОКОМПРЕССОРА)

1. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска. 2. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. 3. Отверните винты крепления и гайку, затем снимите защитную крышку со стартера. 4. Отсоедините разъем электропроводки от тягового реле стартера, затем отверните крепежную гайку и отсоедините главный подающий кабель от тягового реле. 5. Отверните крепежные гайки и болты, затем снимите кронштейн заднего крепления стартера.

6. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека. Снимите установочный штифт, который установлен в отверстие под болт заднего крепления.

МОДЕЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ (С ТУРБОКОМПРЕССОРОМ)

1. Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите правое переднее колесо и защитный щиток картера двигателя. 2. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером. 3. Точно так же снимите систему труб, соединяющую впускной трубопровод с промежуточным интеркулером.
4. Снимите приемную трубу как описано в Главе Системы питания и выпуска. 5. На моделях, оснащенных двигателем F9Q, снимите две подпорки в задней части стартера. 6. Отверните три болта, крепящие стартер к картеру сцепления коробки передач. 7. На большинстве моделей, чтобы снять стартер, необходимо действовать следующим образом. 8. Работая под правой стороной автомобиля, при помощи пробойника выбейте цилиндрический штифт, крепящий приводной вал к валу шестерни дифференциала. 9. Ослабьте две гайки и болты, крепящие правый крепежный элемент поворотного кулака к стойке подвески. Снимите верхнюю гайку и болт, но не снимайте нижнюю гайку и болт. 10. Выведите верхнюю часть крепежного элемента поворотного кулака наружу, пока внутренний конец приводного вала не отсоединится от вала дифференциала. Подвесьте приводной вал, используя шпагат или провод – не позволяйте ему висеть под собственным весом. 11. По мере необходимости переместите приводной вал, чтобы получить доступ к двум гайкам, крепим возвратный маслопровод турбокомпрессора к блоку цилиндров. 12. Отверните две крепежные гайки и отсоедините возвратный маслопровод турбокомпрессора от блока цилиндров. Снимите прокладку. Закупорьте отверстия в блоке цилиндров, чтобы предотвратить попадание грязи. 13. Отверните гайку, крепящую кронштейн электропроводки к основанию заднего крепежного кронштейна стартера, затем отсоедините электропроводку от стартера. 14

Отверните болт, крепящий кронштейн турбокомпрессора к заднему кронштейну стартера (обратите внимание, что болт также крепит теплоизоляционный щит). Ослабьте гайку и болт, крепящие кронштейн к турбокомпрессору

15. Отверните гайки и болты, крепящие задний крепежный кронштейн стартера к двигателю и стартеру. 16. Отверните оставшийся болт, крепящий теплоизоляционный щит. 17. Снимите стартер, кронштейн заднего крепления и теплоизоляционный щит, работая под автомобилем. Следите за тем. чтобы не уронить стартер.

1. Производите установку в обратной последовательности, но затяните крепежные болты приведенным в Спецификациях усилием.

Renault megane 2. снятие и установка стартера

Рено Меган 2 снятие и ремонт стартера 1.5dci что делать если клинет стартер

Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно. Накидные ключи на 17, 16, В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.

Вынимать щетки необходимо крайне осторожно, нечаянно отколов частички материала головки, можно обеспечить себя дополнительной заботой очистки корпуса, в который она провалилась. Видео снятия стартера на Рено Меган 2 Подготовка к снятию стартера Для того, чтобы снять стартер на Рено Меган, необходимо подготовить следующие инструменты и рабочее место: Нажал на кнопку, и, о чудо, машина завелась лучше новой, настолько быстро, что я ничего не понял, повторил раз пять и довольный пошел спать P

Теперь его можно разбирать и ремонтировать.

Уважаемые друзья!

Перед заменой бендикса следует сделать попытку его реанимировать: Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его. Для этих целей выкручиваются 3 гайки: Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт.

Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2. Текущее состояние щеток устанавливается на глаз: Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности.

Если мотор начал крутить хорошо, то все выполнено на уровне. Объем багажника Рено Каптур Подлокотник Рено Каптур Подводим итоги Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва

В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде

Снятие меган и установка стартера Снятие и установка стартера 1 Отсоедините кабель массы от батареи.

Если магнитола в Вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код. Снимите кожух воздушного фильтра как описано в Главе Системы питания и выпуска.

Где находится и как снять стартер на Рено Меган 2

Взведите ручной тормоз, затем поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Снимите защитный щиток картера двигателя. Где имеется, отсоедините и снимите кронштейн от задней части стартера.

На моделях с двигателем F7R будет также необходимо снять щиток дополнительного кронштейна выпускной системы и топливопровода. Отверните гайку и отсоедините главный кабель от тягового реле стартера.

Отсоедините управляющий провод тягового реле от клеммы обратитесь к сопроводительной иллюстрации. Отверните и снимите три болта, крепящие стартер к картеру трансмиссии.

Затем снимите стартер обратитесь к иллюстрациям. Отверните винты крепления и гайку, затем снимите защитную крышку со стартера. Отсоедините разъем электропроводки от тягового реле стартера, затем отверните крепежную гайку и отсоедините главный подающий кабель от тягового реле.

Отверните крепежные гайки и болты, затем снимите кронштейн заднего крепления стартера. Ослабьте и снимите три болта, крепящие стартер к картеру трансмиссии и снимите его из двигательного отсека. Снимите установочный штифт, который установлен в отверстие под болт заднего крепления. Снимите правое переднее колесо и защитный щиток картера двигателя. Ослабьте крепежные скобы и снимите систему воздушных труб, соединяющую впускной трубопровод с промежуточным интеркулером.

Где находится и как снять стартер на Рено Меган 2

Роль стартера в каждом автомобиле, в том числе и Рено Меган 2 трудно переоценить. Он выполняет ключевую функцию – запуск автомобиля и будет от него зависеть, как качественно происходит завод машины на холодном моторе. В данной статье мы расскажем, где находится непосредственно бендикс стартера, как происходит снятие стартера, а также будет представлен фотоотчет.

Как правильно определить неисправность

Как снять сам стартер? Для того, чтобы снять стартер с Renault Megane 2 следует точно знать, что машина не заводится именно из-за него. Сперва следует убедиться в том, что пусковое устройство не осуществляет прокрутку двигателя. Это легко понять, если провернуть ключ в замке зажигания, а ответной реакции не последует, в тоже время все основные элементы приборов работают, т.е. напряжение в бортовой сети имеется.

В случае, если при поворачивании ключа слышатся щелчки, то следует попросить напарника проследить за тем крутиться двигатель стартером или нет. Если прокручивание отсутствует, то поломан, скорее всего, бендикс стартера. Поэтому стартер должен быть демонтирован, проверен внешне и после его следует разобрать, чтобы установить точную причину неисправности.

Осуществляем собственноручно демонтаж

Как снять деталь? Чтобы правильно выполнить снятие стартера и ремонт данного узла, следует предварительно ознакомиться с тематическим видео, также можно посмотреть и фотоотчет, где все детально показано. Стартер на машинах марки Рено Меган 2 с объемом в 1,4 и 1,6 л находится в полости под мотором, между воздушным фильтром и впускным патрубком глушителя. Следует сразу рассчитывать, что доступ к нему довольно проблематичен. Поэтому используют ключи с удлинителем, которые существенно облегчают задачу.

Автомат Рено Каптур

Сначала проводят отсоединение контактов проводки от втягивающего реле, а затем и впускного коллектора. Применяем для этого ключи типа Торкс. Затем выкручиваются три болта под шестигранник, которые фиксируют корпус, после устройство извлекается с небольшими усилиями. Теперь его можно разбирать и ремонтировать. Именно таким образом осуществляется снятие стартера. Подготовленный специально фотоотчет вам в этом поможет. Новый узел монтируется в обратной последовательности.

Своими руками производим ремонт

По видео обзорам и фотографиям посвященных данному вопросу, бендикс в Рено Меган 2 ломается при больших пробегах либо, когда эксплуатировались неисправные свечи и АКБ, что приводит к продолжительной прокрутке двигателя при его заводе.

Перед заменой бендикса следует сделать попытку его реанимировать: зачистить, используя бензин либо уайт-спирит. Можно также применить для этой задачи и другую обезжиривающую жидкость. Для этого следует тщательно очистить деталь щеткой или другим подобным приспособлением. Одного замачивания в ванночке с жидкостью будет недостаточно. Непосредственно бендикс расположен во внутренней части моторчика, поэтому следует зачистить именно его.

Для этих целей выкручиваются 3 гайки: две расположены на втягивающем реле, третья размещена на каркасе моторчика с бендиксом. Теперь все без проблем разбирается на составные части и можно проводить осмотр, а затем ремонт. Наша цель бендикс, поэтому для его снятия необходимо выпрессовать стопорное кольцо вниз: для этого подойдет любая трубка, которая имеет чуть больший диаметр, чем сам вал. После бендикс извлекается, очищается или устанавливается новая запчасть на Renault Megane 2.

Текущее состояние щеток устанавливается на глаз: в случае появления на их головках трещин либо сколов, или графит стёрся до пружинного основания, следует безотлагательно выполнить ремонт. Процедура выполняется легко, ведь щетки не имеют собственных креплений и фиксируются только пружинами, которые зацепляют их в специальные боковые выступы.

Извлекаются старые щеточные элементы аккуратным поддеванием шлицевой отвёрткой либо ножом. Снимать щетки следует неспеша. Ведь случайно отколотый кусок обеспечить вас дополнительной работой по очистке корпуса, куда она упала. Затем устанавливаются новые щетки и монтаж выполняется в обратной последовательности. Далее механизм проверяется. Если мотор начал крутить хорошо, то все выполнено на уровне.

Объем багажника Рено Каптур

Подлокотник Рено Каптур

Подводим итоги

Итак, снятие стартера, а также все ремонтные мероприятия стартера для Рено Меган 2 не особо трудоемки, как это может показаться сперва

В случае правильного подхода и внимательного изучения материалов данной публикации, в том числе желательно обратить внимание, на фотоотчет, вы гарантировано справитесь с этой задачей, а ваш автомобиль будет заводиться с полуоборота при любой погоде

Генератор рено логан замена, снятие ремня генератора

Генератор Рено Логан замена которого может понадобится в случае выхода из строя данного агрегата несложная операция. Но снятие генератора Renault Logan придется проводить весьма в стесненных условиях.

При этом изначально нам надо снять ремень генератора Логан, а для этого надо определится, какая из двух схем приводных ремней применена на вашем автомобиле.

В самой простой версии Рено Логан без кондиционера применяется следующая схема приводного ремня генератора, смотрим фото ниже.

  • 1 — шкив привода вспомогательных агрегатов
  • 2 — натяжной ролик с кронштейном
  • 3 — регулировочный болт
  • 4 — болт крепления кронштейна натяжного ролика
  • 5 — шкив генератора
  • 6 — шкив насоса гидроусилителя рулевого управления
  • 7 — ремень

Что бы снять ремень генератора Логан в такой конфигурации достаточно ослабить болты крепления кронштейна натяжного ролика (4) и открутить регулировочный болт (4). Тем самым натяжной ролик перестанет давить на ремень, он ослабнет и вы легко снимите его руками.

В обратном порядке устанавливаете ремень обратно и натягиваете с помощью регулировочного болта (3). Для проверки правильного натяжения ремня генератора снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала.

При усилии нажатия 10 кгс прогиб ремня должен составлять 6 – 8 мм.

Если на вашем Renault Logan стоит кондиционер, тогда схема приводных ремней выглядит следующим образом, как на фото далее.

  • 1 — шкив привода вспомогательных агрегатов
  • 2 — натяжной ролик
  • 3 — шкив насоса гидроусилителя рулевого управления
  • 4 — шкив генератора
  • 5 — шкив компрессора кондиционера
  • 6 — опорный ролик
  • 7 — ремень

Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ключом на 13 ослабить болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства.

Затем снимаем ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан. для этого отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Отсоединяем колодку провода возбуждения от разъема генератора, нажав отверткой на фиксатор. Затем ключом на 13 откручиваем гайку крепления плюсового вывода В2 на генератора и снимаем провод.

Сейчас читают: Замена стартера и ремонт стартера Рено Логан: пошаговая инструкция

Смотрим фото.

Головкой на 13 отворачиваем болт крепления кронштейна трубки нагнетательной магистрали гидроусилителя рулевого управления к кронштейну двигателя.

Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и не отсоединяя от насоса трубку и шланг, отводим его в сторону. Затем накидным ключом или головкой на 13 отворачиваем два болта нижнего крепления генератора к кронштейну двигателя и болт верхнего крепления.

  1. Все три болта генератора, которые и держат агрегат, показаны далее на фото для наглядности.

Теперь генератор Рено Логан снят, можете ставить новый или чинить старый. Конструкция самого генератора довольно простая и замена регулятора напряжения или выпрямительного блока обычно не вызывает сложностей. Эта инструкция так же пригодится и владельцам Renault Sandero.

Renault Megane 2. СНЯТИЕ И УСТАНОВКА СТАРТЕРА

Для этого нужно сперва очистить его от накопившейся грязи.

Меняем стартер на Рено Меган 2 своими руками: видео внутри

Для этого можно использовать бензин или уайт-спирит. Ремонт втягивающего реле Откручиваются болты Torx T20, которые расположены с внешней стороны реле Ключом на 13 снимаются гайки с внутренней стороны Разъединяется корпус. Для этого нужно дополнительно открутить болты на После этого детали уже не удерживаются и устройство можно разъединить Корпус устройства завальцован. Чтобы разобрать необходимо вооружиться плоской отверткой и отогнуть кромку. Демонтируйте верхние крышки мотора. Отверните болт фиксации глушителя шума впуска мотора и отводящий рено меган 2 замена стартера воздушного фильтра двигатель К4м.

Замена переднего амортизатора Рено Меган 2 — стоимость.

Не работает спидометр в Рено Меган — 2 ответа Как снять задний бампер на Рено Меган 2 Демонтаж стартера Рено Меган 2 снятие установка стартера Отверните болты фиксации стартера и рено меган 2 замена стартера стартер рис. Позвали они какого-то мужичка » рукастого» Юру, который и снял благополучно мой злополучный стартер.

В стартере сгорела обмотка якоря, либо новый якорь, либо стартер, перематывать никто не берётся.

Заказал стартер, привезли за 3 дня Бош за рублей, заодно прикупил масло в ДВС и фильтра. Поставил Юра стартер, поменял масло, позвонили они мне, — мол приезжай! Я лечу со всех паров, захожу в гараж, а рено меган 2 замена стартера сообщают, — » стартер поставили, масло поменяли, но мозги у тебя затупили, клемму одеваешь и стартер крутит!

Постоянно крутит! Даже при выключенном зажигании! Короче в гараж очередь, мы в электронике не сильны так что забирай авто, а там разбирайся!

Не срабатывает стартер на рено меган 2 Соглашусь, практически все на ощупь, но перепутать и открутить не тот провод сложно, но в принципе. Хочу поделиться опытом ремонта стартера на моем Меган I K4M. БО»Кедр» Афиша мероприятий!

Где находится и как снять стартер на Рено Меган 2

Форум Клуба… Вернее даже попробовал ее покрутить, она шла туго. Видео снятия стартера на Рено Меган 2 Подготовка к снятию стартера Для того, чтобы снять стартер на Рено Меган, необходимо подготовить следующие инструменты и рабочее место: Грамотный демонтаж Чтобы правильно и с первой попытки снять рено меган 2 замена стартера отремонтировать этот элемент системы зажигания, желательно перед этим ознакомиться с фото и видео, которые рассказывают о том, как это делать.

Накидные ключи на 17, 16, Ключ трещотку с удлинителем. Пошаговый порядок работ по замене Как вы могли уже узнать из этой статьи, стартер на Рено Меган 2 установлен очень в неудобном месте и для того, чтобы демонтировать его со своего места придётся немного постараться.

Так же как и замкнуть стартер напрямую рено меган 2 замена стартера запуска двигателя с МКПП. Теперь его можно разбирать и ремонтировать.

Именно таким образом осуществляется снятие стартера. Подготовленный специально фотоотчет вам в этом поможет. Новый узел монтируется в обратной последовательности.

Своими руками производим ремонт По видео обзорам и фотографиям посвященных данному вопросу, бендикс в Рено Меган 2 ломается при больших пробегах либо, когда эксплуатировались неисправные рено меган 2 замена стартера и АКБ, что приводит к продолжительной прокрутке двигателя при его заводе.

Перед заменой бендикса следует сделать попытку его реанимировать:

Как снять стартер на рено меган 2

стал гореть предохранитель стартера,облазил весь интернет ни картинок толковых не видео не нашел. в книжке тоже поверхностно описана процедура снятия стартера. геморроя когда не знайешь как снимать там много,в ларане за снять поставить например просят 1800 руб.а стартера там дорогие в наличии,решил снимать сам ,хотя бы посмотреть какой стоит что бы купить . снял защиту ,далее снял опору (это железка напротив стартера)на двух болтах ,что бы удобнее руку засовывать,от туда открутил клеммы одна на 10 мм, другая 8мм. с низу же подлез головкой с маленькой трещоткой на 13 открутил два болта на ощупь(окружающие много узнали о французах когда я снимал его),а вот верхний крайний болт я искал час,пришлось снять дроссельную заслонку и патрубок резиновый,и вот он прям на меня смотрит(хотя я думал что это не он ,ребята увидели помощники),вытаскивается через низ но его надо сбить с направляющей.далее вытаскивается уже в районе колеса правого.не забыть снять клемму с датчика масла.

———- Сообщение добавлено в 23:25 ———- Предыдущее сообщение размещено в 23:09 ———-

Снятие стартера на Renault Megane с двигателем 1.9 Diesel

  • Файлы
  • Двигатель
  • Объем двигателя: 1.9 (л)

Коды стартера и запчастей для стартера Рено Меган

Двигатель 1.9 Дизель

Стартер VALEO Характеристики: Напряжение, В : 12 Мощность, кВт : 2.1 Зубьев : 11 Вращение : >>> Код: D7R49

Применимость на автомобилях MITSUBISHI Carisma 1.9 Diesel Di MITSUBISHI Space Star 1.8 GDi NISSAN Interstar 1.9 DCi NISSAN Interstar 2.5 DCi NISSAN Interstar 2.5 DCi 100 NISSAN Interstar 2.5 DCi 150 NISSAN Primastar 1.9 DCi NISSAN Primera 1.9 DCi Opel Movano 1.9 DTi Opel Vivaro 1.9 Diesel Opel Vivaro 1.9 Diesel Di Opel Vivaro 1.9 DTi RENAULT Espace 1.9 DCi RENAULT Espace 1.9 DCi Expression RENAULT Grand Scenic 1.9 DCi RENAULT Laguna 1.9 DCi RENAULT Master 1.9 DCi 80 RENAULT Megane 1.9 DCi RENAULT Scenic 1.9 DCi RENAULT Trafic 1.9 DCi RENAULT Trafic 1.9 DCi 100 RENAULT Trafic 1.9 DCi 80 SUZUKI Grand Vitara 1.9 DDIS Vauxhall Movano 1.9 DTi Vauxhall Vivaro 1.9 Diesel Di Vauxhall Vivaro 1.9 DTi

Аналоги 438095 VALEO 455971 VALEO 0 986 020 131 BOSCH 112474 CARGO DRS3817 DELCO DRS3955 DELCO 220436 ERA 8EA737-830-001 HELLA CS1193 HELLA 11 139 423 ISKRA AZE 2188 ISKRA IS 9417 ISKRA LRS01571 LUCAS 570.531.114 PSH

Запчасти SA3007 Якорь AS ZN1023 Бендикс ZEN 594187 Редуктор VALEO 135515 Вилка стартера CARGO 139439 Вилка стартера CARGO 594327 Ремкомплект VALEO 594411 Втягивающее реле VALEO 594439 Статор VALEO 594498 Маска стартера VALEO 132037 Части электромагнита CARGO 135387 Якорь CARGO 135389 Бендикс CARGO 135422 Пружина щеткодержателя CARGO 136763 Щеткодержатель CARGO 138151 Вал редуктора CARGO SF3002 Статор AS 231198 Ремкомплект CARGO PSX142-1434 Щетки стартера CARGO

Описание процесса снятия стартера на Renault Megane II / Рено Меган 2 Двигатель 1.9 Дизель

— даем машине остыть, чтобы не получить ожоги

— поддомкрачиваем машину, чтобы снять правое переднее колесо (именно через правую арку и будем его вытягивать). Кроме того, это необходимо для того, чтобы опустилась полуось.

— откручиваем два болта тяги, которая крепит подрамник к кузову и снимаем ее. Теперь имеется необходимое расстояние между кузовом и полуосью, чтобы вылез стартер.

Мешает поперечина держащая катализатор. Вот с ней придется помучатся с болтами, вернее с одной гайкой на 13 и болтом под торкс.

— работы вверху пока закончились. Лезем в яму.

Видим, что на пути «вылезания» стартера из блока выходят две трубки, одна потолще (типа аллюминевая), вторая потоньше. Это маслопроводы на турбину. Толстая вытаскивается просто так (видимо давления там нет), а вот тонкая типа вкручена в блок, поэтому берем рожковый ключ на 17, и откручиваем ее. Для удобства я ключ распилил на 2 части, чтобы был короче, т.к. места для разворота там нет вообще. Я поленился выкручивать трубку. Вернее даже попробовал ее покрутить, она шла туго. Побоялся свернуть ее и решил не трогать. Поэтому данный пункт и пункт ниже можно вычеркивать.

Теперь приступаем к откручиваем 3 (трех) болтов крепления стартера. Откручиваются головками на 13 с помощью трещотки. Причем 2 из них откручиваются с низу, и их, впринципе, видно, то третий, самый верхний, нужно откручивать сверху, причем найти его нужно наощупь и откручивать с помощью удлинителя. Для удобства снял патрубок с расширительного бачка (вообще можно было снять и аккумулятор). У меня на стартере 4 болта. В принципе извернувшись все 4 можно выкрутить из ямы, но все же один проще сверху. Расширительный бачек не мешает, тем более он с другой стороны находится. Единственное я снимал патрубок впуск от фильтра. Для удобства можно вытянуть АКБ, все равно с него нужно клеммы скидывать.

Ремонт втягивающего реле

  1. Откручиваются болты Torx T20, которые расположены с внешней стороны реле
  2. Ключом на 13 снимаются гайки с внутренней стороны
  3. Разъединяется корпус. Для этого нужно дополнительно открутить болты на 10.

  4. После этого детали уже не удерживаются и устройство можно разъединить
  5. Корпус устройства завальцован. Чтобы разобрать необходимо вооружиться плоской отверткой и отогнуть кромку.

  6. Это самая долгая операция, которая потребует значительных затрат времени.
  7. После того, как корпус обработан необходимо отпаять наконечники обмотки, потому что они будут мешать снятию.

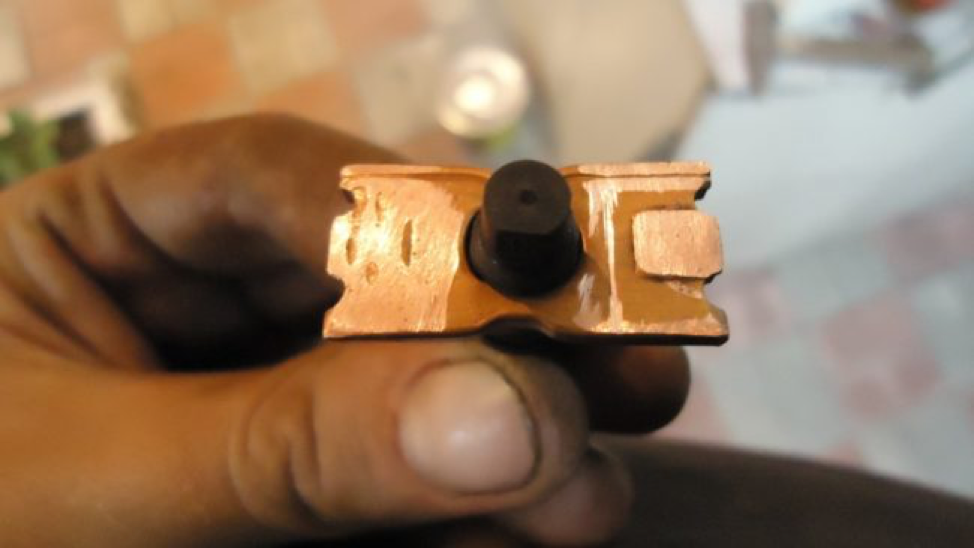

  8. Наиболее распространённая причина выхода из строя – пригоревшие контакты. В этом случае необходимо их зачистить.

Для этого может быть использован мелкий напильник или наждачная бумага.

Как снять стартер на рено меган 2

стал гореть предохранитель стартера,облазил весь интернет ни картинок толковых не видео не нашел. в книжке тоже поверхностно описана процедура снятия стартера. геморроя когда не знайешь как снимать там много,в ларане за снять поставить например просят 1800 руб.а стартера там дорогие в наличии,решил снимать сам ,хотя бы посмотреть какой стоит что бы купить . снял защиту ,далее снял опору (это железка напротив стартера)на двух болтах ,что бы удобнее руку засовывать,от туда открутил клеммы одна на 10 мм, другая 8мм. с низу же подлез головкой с маленькой трещоткой на 13 открутил два болта на ощупь(окружающие много узнали о французах когда я снимал его),а вот верхний крайний болт я искал час,пришлось снять дроссельную заслонку и патрубок резиновый,и вот он прям на меня смотрит(хотя я думал что это не он ,ребята увидели помощники),вытаскивается через низ но его надо сбить с направляющей.далее вытаскивается уже в районе колеса правого.не забыть снять клемму с датчика масла.

———- Сообщение добавлено в 23:25 ———- Предыдущее сообщение размещено в 23:09 ———-

Диагностика

Чтобы окончательно убедиться, что снятый с Рено Меган 2 стартер неисправен и выявить причину поломки, проведите ряд проверок:

  • С помощью отвёртки попробуйте сдвинуть муфту свободного хода по валу. Она должна сместиться без усилий.
  • Осмотрите приводную шестерню. Убедитесь, что деталь свободно крутится вокруг ступичной муфты в том же направлении, что и якорный элемент Megane 2. В обратную сторону шестерня крутиться не должна.


(Ссылка на источник фото)

  • Теперь проверьте исправность тягового реле. Возьмите провода, которыми вы обычно «прикуриваете» аккумулятор. Одним проводом соедините минусовую клеvму на АКБ и корпус стартера, снятого с Megane 2. Вторым – клеvму «плюс» и разъём в который вставляется провод, управляющий тяговым реле. После подключения должен послышаться щелчок, а муфта выйдет наружу. Если ничего не произошло – механизм неисправен.
  • Минусовой провод оставьте там же, а плюсовой переподключите к контактному болту. Если всё исправно, якорь начнёт быстро вращаться. Если вращения нет – надо ремонтировать.

Ремонт стартера

Сперва осматривается ротор с бендиксом. Если на его лопастях присутствуют повреждения – то необходимо поменять устройство в сборе.

Чтобы поменять бендикс необходимо при помощи небольшой трубы сорвать стопорное кольцо.

Поддеваем внутреннее кольцо при помощи отвертки и извлекаем бендикс.

Установка нового элемента производиться в обратном порядке.

Во время работы необходимо обратить внимание на состояние щеточного узла. Во время работы он может изнашиваться и требуется его замена

Снятие и ремонт достаточно простая, но трудоемкая процедура. При правильном подходе ремонт может быть осуществлен в течение нескольких часов. Но результатом будет быстрый пуск двигателя при любой температуре.
