Меняем ремень генератора на 8 клапанной ВАЗ-2114 своими руками: советы, регулировка

Что нужно для замены ремня генератора на ВАЗ-2114

На автомобиле ВАЗ-2114 замена ремня генератора проходит достаточно оперативно и без применения специальных приспособлений. В зависимости от способа замены подберём необходимый инструмент, а проводить работу по замене ремня генератора на ВАЗ-2114 можно либо из-под капота, либо из колёсной арки.

По затратам времени оба способа практически идентичны, поэтому если работа проводится в Мурманске и в декабре, то проще все сделать из-под капота, а если на улице тепло и сухо, тогда можно не спеша снять колесо, так немного удобнее или же заменить ремень из-под машины.

Новый ремень генератора

Кроме штатного инструмента и нового ремня не понадобится больше ничего, если не считать непредвиденных обстоятельств, вроде приржавевшего крепежа, но такое бывает крайне редко. В этих случаях пригодится либо аэрозоль WD-40, либо тормозная жидкость. Если все готово для замены, осталось только установить автомобиль на ровную поверхность, а если мы будем менять ремень со снятием правого переднего колеса, то пригодится и домкрат с баллонным ключом. Теперь точно все, поехали.

Алгоритм снятия ремня

Сама по себе процедура замены не создаст никаких сложностей, однако стоит придерживаться некоторых общих правил и вот первое из них.

Бережёного Бог бережёт, поэтому при любых работах с бортовой электросистемой нужно обесточивать автомобиль. Проще всего это сделать при помощи выключателя массы, а если его нет, то нужно просто снять минусовую клемму с аккумулятора. Так мы снизим риск случайного короткого замыкания.

>

Меры предосторожности приняты, инструмент подготовлен, новый ремень куплен. Можно браться за работу

  1. Для удобства снимаем боковую защиту от грязи. Генератор без боковой защиты от грязи и воды Болт крепления боковой защиты
  2. Ослабляем гайку болта крепления корпуса генератора к блоку цилиндров. Это можно сделать из-под капота при помощи головки с воротком, а можно из-под автомобиля обычным накидным ключом. Как вариант, можно снять колесо, подкрылок, брызговик двигателя и проделать всю работу сбоку.

    Ослабляем гайку болта крепления корпуса генератора к блоку цилиндров

  3. Ослабляем верхнюю гайку крепления генератора ключом на 13. Она прижимает корпус генератора к направляющей рейке. Достаточно отвернуть её на несколько оборотов. Ослабляем гайку крепления генератора к установочной планке Верхний болт крепления генератора
  4. Отпускаем механизм натяжителя до упора. Можно ослаблять генератор и не до конца, снять то старый растянутый ремень у нас получится, а вот установить новый — едва ли. Поэтому лучше отпустить генератор до упора.

    Ослабляем натяжение ремня, вращая болт против часовой стрелки

  5. Снимаем старый ремень генератора и оцениваем его состояние перед тем как выбросить. Его повреждения или следы жидкости могут многое рассказать о состоянии системы охлаждения и системы смазки. Кроме того, стоит протереть шкивы генератора и ведущий шкив на двигателе перед тем как установить новый ремень на ВАЗ-2114. Состояние старого ремня генератора Изношенный ремень генератора
  6. Устанавливаем новый ремень на двигатель в обратном порядке. Поскольку ремень новый, его подтяжку будем выполнять в два этапа.

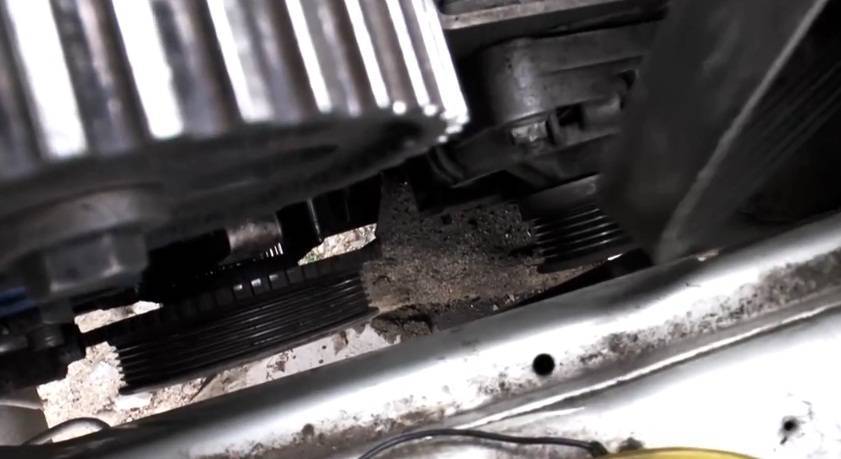

    Сдвинув генератор к блоку цилиндров, устанавливаем новый ремень

  7. Подтягиваем ремень предварительно. Завод рекомендует приложить к одной из веток ремня усилие в 100 Н (10 кг), при этом он должен прогнуться не более чем на 10-15 мм. Как они там на заводе вычисляют этих 100 Н — загадка для всех, но опытный автомобилист знает, какое усилие нужно приложить.

Визг при увеличении оборотов

Характерный визг ремня, когда Вы нажимаете на педаль акселератора, свидетельствует о недостаточном натяжении ремня. Ремень проскальзывает. Проскальзывание приводит к повышенному износу и скорому обрыву ремня. При сильном проскальзывании может плохо заряжаться аккумулятор (так как вращение не передается на генератор) и плохо охлаждаться двигатель (так как плохо крутится помпа). В любом случае проскальзывание нужно устранить, ремень подтянуть.

Проскальзывание может отсутствовать на холодном двигателе, но возникать после прогрева, так как ремень от температуры немного удлиняется.

Довольно редко, но все же встречается ситуация, когда ремень натянут нормально, но все же имеет место проскальзывание. Это бывает, когда повреждены подшипники приводимых валов. Валы крутятся с трудом, на ремень дополнительная нагрузка, он проскальзывает.

В качестве временной меры можно применять натяжители ремня (специальные жидкости – аэрозоли, которые можно купить в любом автомагазине). Обработав ремень таким средством, можно на некоторое время устранить проскальзывание. Но все же долго этот эффект не держится, а на сильно растянутых и изношенных ремнях натяжитель вообще не помогает. Так что в зависимости от степени износа в итоге нужно подтянуть или поменять ремень.

К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Как поменять ремень ГРМ?

Замена ремня выполняется на холодной машине. Если автомобиль не остыл, то изделие, надетое на горячие детали, может растянуться. В результате натяжение будет слабым, и ремешок сползает во время эксплуатации с шестерен или проскакивает на зубьях.

Извините, в настоящее время нет доступных опросов.

Набор инструментов

Чтобы выполнить замену на автомобиле ВАЗ 2109 как с карбюратором, так и с инжектором, необходимо подготовить следующий инструментарий:

  • набор гаечных ключей;
  • набор головок;
  • удлинитель;
  • отвертки;
  • домкрат.

Этапы

Автомобиль для выполнения работ нужно ставить в удобное положение и зафиксировать так, чтобы он не покатился, подложив что-нибудь под задние колеса.

Работы по замене стоят из следующей последовательности шагов:

  1. Сначала нужно демонтировать защитную крышку ГРМ, открутив три крепежных болта.

Демонтируем защитную крышку ГРМ

Затем необходимо снять ремень генератора, чтобы он не мешал при выполнении дальнейших работ.
Далее подняв с помощью домкрата авто, нужно демонтировать правое колесо и брызговик. Если установлены подкрылки, их также необходимо демонтировать.
На следующем этапе необходимо выставить метки. Для этого нужно провернуть коленчатый вал за болт крепления шкива, пока метка распредвала не совпадет с меткой на крышке.

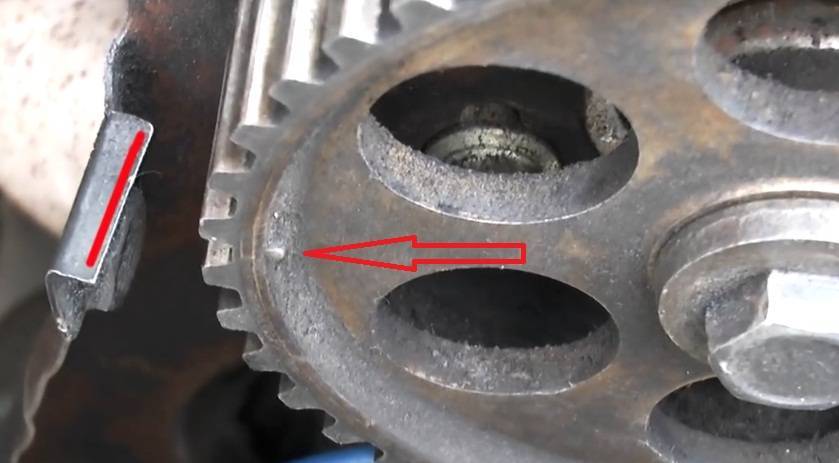

Выставление меток на шкиве и крышке

Далее нужно снять заглушку с окошка на картере сцепления. Метки на маховике и крышке картера должны совпадать.
Когда метки выставлены, нужно зафиксировать коленчатый вал, чтобы он не проворачивался. Для этого нужно вставить отвертку между зубьями маховика, если на двигателе установлен инжектор. На двигателе с карбюратором коленвал фиксируется прямо на шкиве. После фиксации необходимо отвернуть крепежный болт и снять шкив генератора.
Ослабив болт крепления натяжного ролика, нужно отвести его в сторону так, чтобы натяжка ремня ГРМ стала слабой. После этого он легко сползает с роликов и шкивов.

Сдвиг натяжного ролика в сторону

Затем нужно снять ремешок со всех роликов, таким образом, демонтируя его с двигателя.
Далее нужно открутить болт крепления и снять натяжной ролик для замены. На этом же этапе при необходимости меняется водяной насос. После установки натяжного ролика можно натягивать ремень.
Начинать ставить новое резиновое изделие нужно со шкива коленвала, затем завести его за шкив помпы, надеть на шкив распредвала и завести за натяжной ролик.

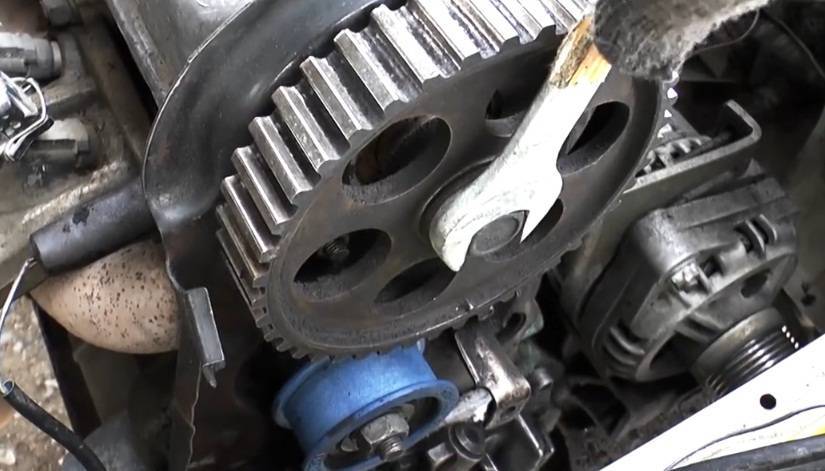

Надеваем изделие на шкив распредвала

Для натяжения ремня нужно вставить два штыря в отверстия натяжного ролика и, проворачивая его против часовой стрелки, выполнить нужную натяжку. Натяжение будет выполнено правильно, если ремешок без усилий поворачивается на 90 градусов.
Далее нужно установить на штатное место шкив генератора и провернуть коленвал на пару оборотов в направлении часовой стрелки. После чего снова проверяется совпадение меток. Если метки не совпадают, процедуру установки ремня следует повторить.
Остальная сборка производится в обратном порядке.

Устройство ремня генератора

Свист ремня генератора нельзя спутать ни с чем другим — этот звук в принципе спутать невозможно

Те, кто хотят, чтобы их транспортное средство привлекало внимание окружающих, теперь могут не переживать. Это обязательно случиться со свистящим ремешком генератора

Разумеется, это шутка, далее мы постараемся разобраться в устройстве элемента, чтобы понять, как решать проблему.

Генератор предназначен для того, чтобы все системы транспортного средства стабильно получали необходимый уровень энергии, без него никак. Такое устройство генератора, как ротор, должен постоянно вращаться для выработки энергии, что обеспечивается благодаря ременному соединению и воздействию с коленчатым шкивом.


Устройство ремня генератора автомобиля

На шкив устройства и коленвал устанавливаются дополнительные валы, связанные с собой при помощи кольцеобразного ремешка. Собственно, именно от ремешка и происходит передача вращения генератору. Как вы понимаете, неприятный звук, который зачастую проявляется во время запуска двигателя при влажной погоде, появляется именно в результате работы этого элемента.

Если вы откроете капот и доберетесь до генератора, то сможете увидеть, что по своей конструкции ремешки могут быть совершенно разными. Тем не менее, принцип их действия и взаимосвязи будет идентичным. Как вы понимаете, когда двигатель автомобиля не запущен, ни о каким звуке и речи быть не может, соответственно, он проявляется только в том случае, когда детали трутся друг о друга. Таким образом вполне логично будет предположить, что пробуксовывание вала происходит в результате ослабления натяжителя шкива, но о причинах мы расскажем далее.

Способ натяжения ремня ГРМ

Здравствуйте, уважаемые посетители Драйва! На днях заметил, что начал щелкать ремень ГРМ. Сразу же заехал в гараж и снял верхнюю половину своей распиленной крышки привода. Действительно, ремень оказался сильно прослабленным. Осмотр показал, что сдвинулся натяжной ролик.

Ремень явно ослаблен

Дело в том, что при предыдущей регулировке натяжения ремня вместе с гайкой ролика начала вращаться шпилька. Начитавшись страшных историй о недолговечности шпильки, я решил ее не трогать, и, отрегулировав натяжение, побоялся сильно заворачивать гайку. Затянул её явно слабо, и вот результат. Хорошо еще, что зубья ремня не перескочили. Понял, что лишний раз трогать этот узел нежелательно, а чтобы не вращать зря гайку, а вместе с ней шпильку, нужен надежный способ проверки и регулировки натяжения. Предлагаемый во многих руководствах способ проверки натяжения ремня путем его закручивания на 90 градусов усилием 2 кгс не предусматривает измерения этого усилия. Субъективно оценить его очень трудно. В результате ремень либо прослаблен и хлопает, угрожая перескочить, либо перетянут и воет как сбитый мессершмит в советских фильмах.

Как определить, что усилие закрутки ремня 2кгс?

Вспомнил, что давно где-то читал, что натягивать ремень можно бытовым динамометром с помощью спецключа. Купил на рынке ключ за 50 р., но работать им оказалось невозможно. Пришлось изогнуть его буквой «Г», привернуть сектор и сделать выемки под крючок динамометра. Длина плеча от штырей ключа до точки приложения динамометрической силы 80 мм.

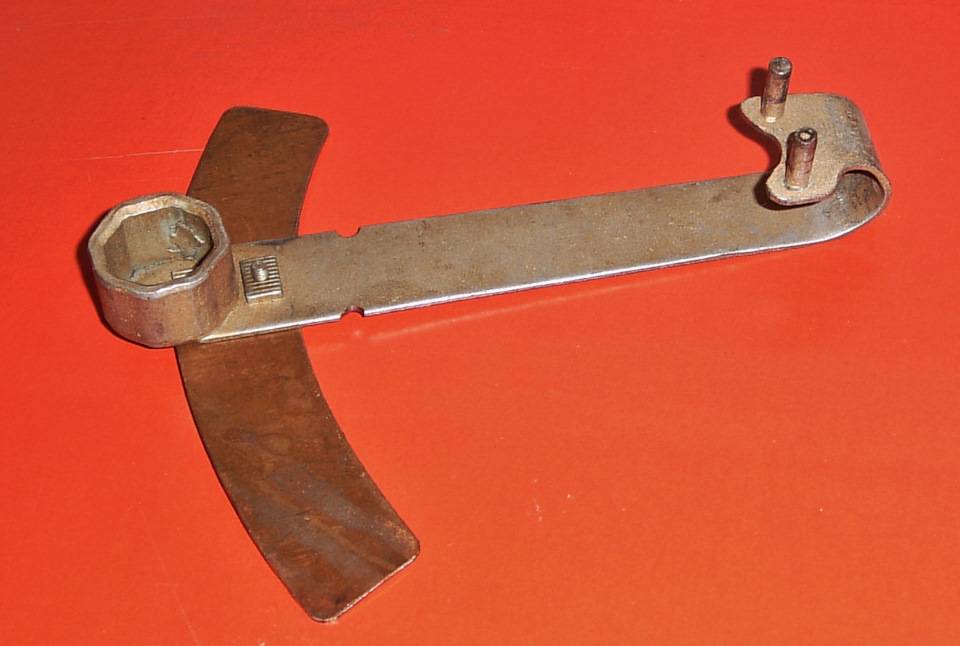

Спецключ для регулировки натяжения ремня ГРМ. Расстояние от штырьков до канавки для крючка динамометра 80 мм. Как потом оказалось, ключом можно работать и без дополнительного сектора

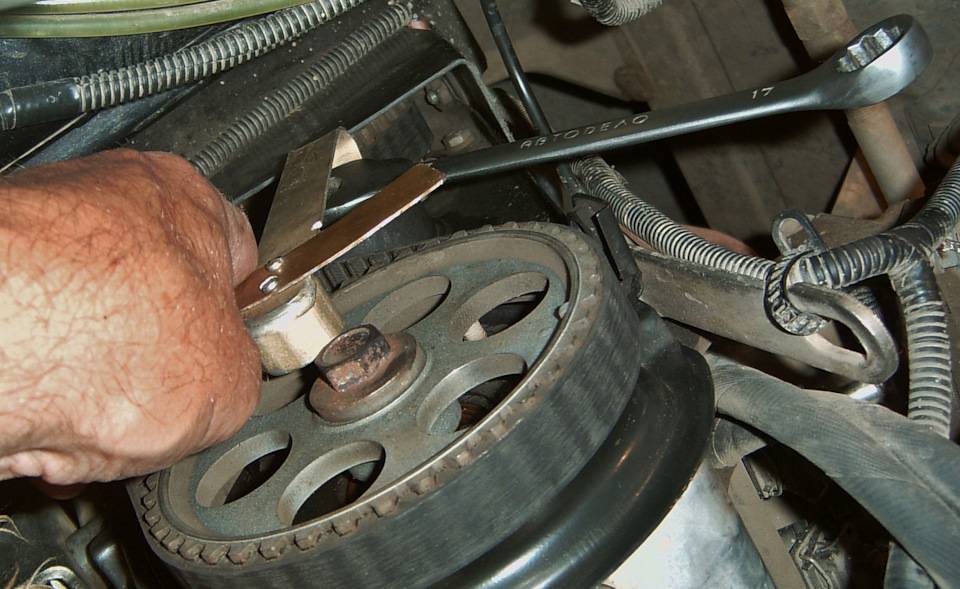

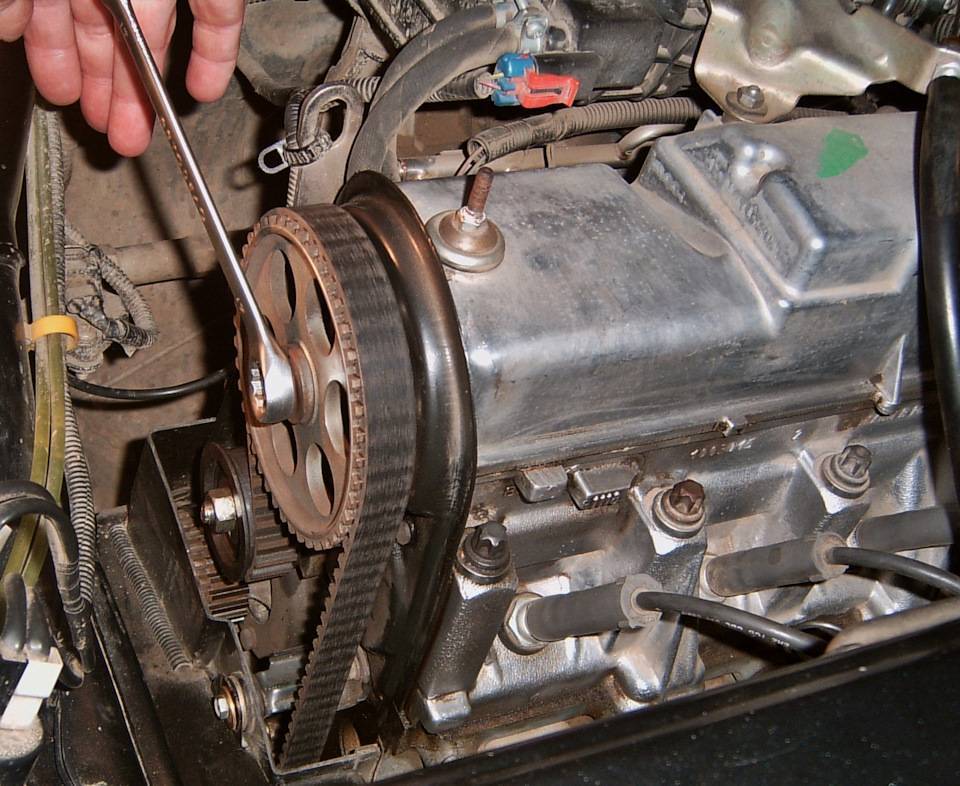

А дальше – всё просто. Надеваем на гайку ведомой шестерни ключ х17 и, слегка постукивая по нему рукой, выбираем слабину ведущей ветви ремня. Далее – вставляем спецключ в отверстия оси ролика, зацепляем стержень ключа динамометром и создаем усилие 2,5…3,0 кгс. Придерживая спецключ за сектор, заворачиваем гайку ролика. Здесь главное – не переусердствовать и не затягивать гайку моментом более 4,2 кгсм, иначе возможен изгиб шпильки с последующим сползанием ремня.

Перед регулировкой необходимо выбрать слабину тянущей ветви ремня

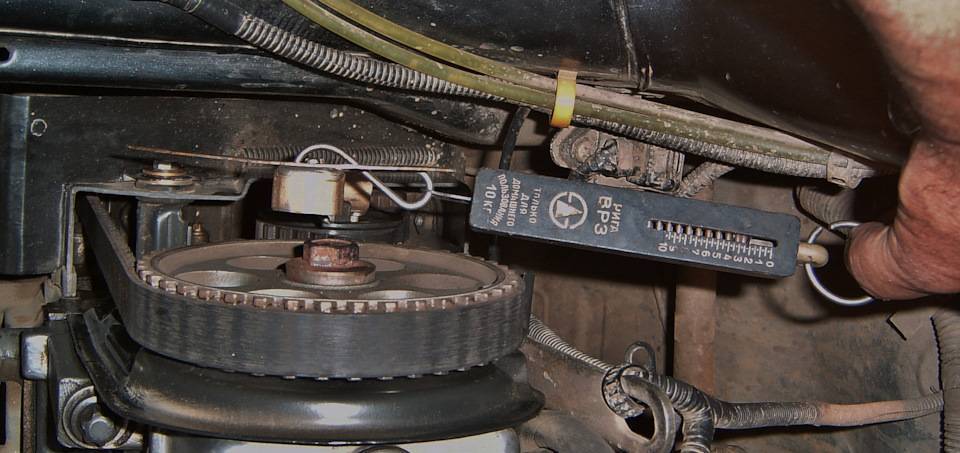

Сила на динамометре должна быть 2,5…3,0 кгс

Убрав динамометр и придерживая ключ за сектор, затягиваем гайку ролика

Если нет динамометрического ключа, для контроля усилия можно использовать тот же динамометр. Я так и сделал, только на ключ пришлось надеть трубу, иначе не хватало шкалы динамометра. Фото этого действа нет, потому что не хватило рук держать ключ с трубой, динамометр и фотоаппарат. Качество натяжения проверил на работающем двигателе: при перегазовке радиальное биение тянущей ветви ремня составило 10…12 мм, что соответствует норме. Да, забыл: отвернувшуюся шпильку перед регулировкой с помощью плоскогубцев и тряпки, намотанной на резьбу, завернул почти на 2 оборота и затянул; пока держится. До свидания, всем мира и добра!

Свистит и буксует? Диагностируем ремень генератора

Пока ремень работает нормально и адекватно, мы его не замечаем. Генератор работает в нормальном режиме и обеспечивает надёжное электропитание бортовой электрической сети и подзарядку аккумулятора.

Об этом говорят стабильные показатели амперметра и тихая работа двигателя. Тем не менее в один прекрасный день ремень даёт о себе знать пронзительным визгом или же отсутствием зарядного тока на АКБ. Об этом скажет амперметр на панели приборов и контрольная лампа зарядки аккумулятора.

Ремень привода генератора

Открываем капот и смотрим, есть ли вообще ремень на месте. У некоторых горе-водителей ремни лопаются прямо в дороге, а замену ему подыскать достаточно сложно.

Не хитрый рычаг!

Для этого пригодится всего два ключа из штатного набора инструментов — на 10 и на 13, но удобнее использовать головки с трещоткой. И желательно рычаг! Все готово, можно приступать к работе.

Как подтянуть ремень генератора на ВАЗ-2114

Соблюдайте «полярность» установки ремня генератора

Процедура подтяжки и регулировки ремня займёт от силы пять минут, но при этом важно знать несколько тонкостей, которые спасут в будущем от проблем в дороге. Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

Процедура подтяжки ремня проста и с ней справится даже ребёнок, если следовать простому алгоритму и не нарушать определённую последовательность:

Схема привода генератора: 1 — кронштейн крепления к блоку двигателя; 2 — соединение генератора с кронштейном; 3 — винт натяжения; 4 — шкивок генераторной установки; 5 — осевой винт; 5 — приводной ремень; 6 — шкив генератора на коленчатом валу.

  1. Лучше и проще подтягивать ремень генератора ВАЗ-2114 либо на яме, либо просто на ровной и сухой площадке, поскольку придётся поднырнуть под автомобиль, причём несколько раз.
  2. Устанавливаем машину на площадке и ставим её на ручник или на первую передачу.
  3. Если установлена защита картера, то можно попробовать ослабить болт крепления генератора из-под капота. Для этого понадобится головка на 13, но если защиты нет, то проще ослабить болт из-под машины рожковым ключом. Просто срываем гайку и отворачиваем её на несколько оборотов.

  4. Перед тем как подтянуть ремень генератора на ВАЗ-2114, ослабляем верхнюю гайку крепления, которая прижимает корпус генератора к регулировочному кронштейну. Используем все тот же ключ на 13.

  5. Для подтяжки ремня необходимо найти натяжной болт, он установлен прямо перпендикулярно оси вращения генератора. Вращая болт натяжителя по часовой стрелке, мы подтянем ремень, против — ослабим. При натяжении ремня корпус генератора будет смещаться от блока цилиндров. Более подробно о натяжке ремня ГРМ на ВАЗ-2114 здесь.

  6. Контролируем натяжение ремня после подтяжки. Сверху это сделать довольно проблематично, поскольку мешает опора двигателя. Проще это сделать снизу, где вся ветка ремня доступна для осмотра. Для визуальной проверки натяжения необходим некоторый опыт, но по ВАЗовской инструкции прогиб ремня не должен превышать 10-15 мм при приложенном усилии 10 кг и после нескольких оборотов коленвала, чтобы ремень уселся на место.

  7. Если ремень натянут правильно, затягиваем нижнюю гайку крепления генератора, затем верхнюю, которая фиксирует корпус генератора к регулировочному кронштейну.

Когда необходимо подтягивать?

Собственно, причины, по которым необходима подтяжка ремня, просты — генератор не вырабатывает достаточный ток для работы всех потребителей на борту и не может обеспечить зарядку АКБ. Первичным признаком слабого натяжения ремня станет свист из-под капота. Тем не менее свистеть ремень может и при попадании воды, иногда — при замасливании шкивов, ещё реже — при выходе подшипников генератора из строя. Если же ремень не поддаётся натяжению или регулировочная рейка не позволяет отодвинуть генератор дальше, необходима замена ремня.

Самая распространённая ошибка — хранение запасного ремня под капотом, в одной из ниш. От постоянной высокой температуры даже самый хороший и новый ремень может прийти в негодность буквально за пару месяцев, если мёртвым грузом лежит под капотом. Новые или запасные ремни стоит хранить или в гараже, или в багажнике.

Подтянуть ремень генератора на ВАЗ-2114 довольно просто, главное — сделать это в меру и придерживаясь простых правил, нормативов производителя. Тогда и генератор (см. «правильный выбор генератора«) прослужит дольше и неприятностей в дороге будет меньше. Прочных всем ремней и добрых дорог!

На что влияет степень натяжения

Чрезмерное усилие приведет к скорому выходу из строя подшипников генератора. Поломка в начальной стадии проявляет себя гулом со стороны генератора. При замене ремня желательно проверить состояние подшипника. Для этого раскрутите шкив рукой. Вращение должно происходить равномерно и бесшумно. Если гул при работе ДВС все же появился, можете снять ремень, а потом на 10-15 сек. завести мотор. Так вы сможете определить, исходит шум от подшипника генератора либо роликов ГРМ.

Недостаточное натяжение приводит к проскальзыванию ремня и ускоренному износу. Первый признак такой неисправности проявляет себя писком на холодную либо при намокании. Чрезмерное растяжение приведет к отсутствию зарядки

Именно поэтому важно знать, как проверить натяжение ремня генератора

Виды конструкции

Привод генератора бывает двух типов:

  • индивидуальный — генератор соединен со шкивом коленчатого вала отдельным ременным приводом. Натяжка осуществляется с помощью специального регулировочного болта, вращение которого будет отодвигать либо приближать генератор. В остальных случаях усилие регулируется положением корпуса;
  • общий — для генератора, коленчатого вала, помпы системы охлаждения и насоса гидроусилителя руля используется один сервисный ремень. Усилие в таком случае устанавливается автоматически натяжителем, который фиксируется специальным роликом.

Как определить правильную степень натяжения:

  • с помощью линейки измеряется разница между положением в состоянии покоя и в натянутом состоянии. При этом прилагаемое усилие, точка измерения, а также нормативная разница указывается в руководстве по ремонту и эксплуатации автомобиля. На фото представлена схема для Chevrolet Niva. Измерить натяжение можно в точках А и В, то есть посередине между шкивами в наиболее удобном для вас месте. Измеряемый показатель для точки А не должен превышать 10-15 мм, а для точки В — 12-17 мм. Прилагаемое усилие (98,1 Н, то есть 10 кгс) можно измерить, если натягивать ремень с помощью ручных пружинных весов;
  • тест на скручивания. Если у вас нет точной информации о допусках, можете воспользоваться народным методом. Считается, что ремень генератора натянут правильно, если посередине шкива генератора и коленчатого вала его нельзя перекрутить вокруг своей оси более чем на 90º. Степень прилагаемого усилия описать сложно, но с опытом это чувство приходит автоматически;
  • с помощью частотомера. Владельцы автомобилей ВАЗ наверняка слышали о приборе «Лада Норма-Пинар». Устройство предназначено для измерения частоты колебаний. Полученные данные позволяют определить степень натяжения. Для проверки необходимо поднести датчик к ремню, а затем провести пальцем по нему, как по струне гитары. Автопроизводитель регламентирует нормальную частоту для каждой модели ДВС. Такой метод используется нечасто, поскольку покупка прибора для ремонта личного авто — нецелесообразна. Но подобное устройство можно соорудить своими руками.

Натяжение

Как правильно установить ремень генератора автомобиля, рассмотрим на примере двух типов конструкции:

  • ослабьте болт натяжителя, приоткрутив контргайку. Вращение самого болта будет натягивать и ослаблять ремень. После установки натяжения зафиксируйте ключом болт натяжителя и затяните контргайку;
  • ослабьте болты крепления генератора к кронштейнам. Заложите между корпусом генератора и двигателем штырь. Усилием рычага натяните ремень, после чего можно затягивать крепления генератора;
  • в системах с единым сервисным ременным приводом натяжение может осуществляться автоматически. В конструкции расположен специальный натяжитель, для ослабления которого необходимо приоткрутить болт ролика, а затем отвести натяжитель с помощью гаечного ключа.

В случае с ручейковым ремнем перед окончательной проверкой степени натяжения заведите и заглушите мотор. Так вы убедитесь, что ремень занял правильное положение в пазах шкивов.

От качественной работы генератора зависит работоспособность ДВС. Прибор после старта мотора является основным источником электричества на борту автомобиля. Однако для бесперебойного вращения ротора необходимо правильно натянуть ремень генератора автомобиля, в противном случае появятся проблемы с выработкой тока.

Как натягивать ремень генератора автомобиля.

Все шаги по замене ремня ГРМ «от и до»

Перед заменой надо убедиться, что: включена нейтральная передача, автомобиль застопорен, клемма «минус» снята с АКБ (ключ «на 10»). С двигателя 11183 снимают пластиковую крышку – деталь аккуратно вытягивают вверх. Затем демонтируют кожух привода:

  1. Отворачивают три винта крепления, удаляют пластиковую деталь (см. фото).

Кожух ГРМ на моторе 2111 и 11183

Метки на шкиве и на маховике

Альтернативный способ «срывания» ГРМ

Как придвинуть генератор к двигателю

Шкив генератора на двигателе

Финальный шаг по демонтажу

При монтаже нового ремня верхний шкив ещё раз выставляют по меткам (см. выше). Отвёртку-фиксатор убирают после монтажа.

Новый ремень ГРМ установлен

Как регулировать натяжение?

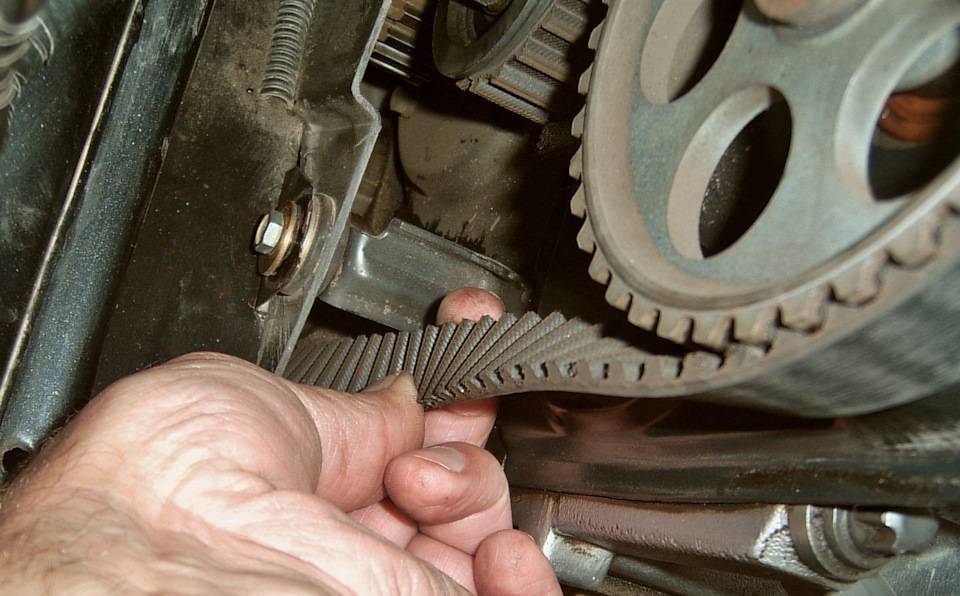

Если всё было сделано правильно, значит, ремень можно двумя пальцами повернуть на пол-оборота, но не больше (как на фото).

Правильная настройка натяжения

Для выполнения регулировки используется ключ-вилка. Если такого ключа нет, подойдут щипцы для стопорных колец. Ролик удерживают ключом и затягивают гайку.

Отверстия, предназначенные для ключа, должны находиться под гайкой снизу. Это и есть правильное положение ролика.

Рекомендации

  • Перед установкой нового ремня протирают уайт-спиритом все шкивы, то есть зубцы на них. А регулировочный винт можно обработать растворителем ржавчины.
  • Нет смысла защищать новый ремень силиконовой смазкой. Кстати, по регламенту, предусмотренному для ВАЗ-2114, заменять ремень ГРМ надо через каждые 60 000 км либо при необходимости. А необходимость может быть вызвана даже попаданием на резину продуктов нефти.

2108-1006120 – ролик

Внимание : детали 2108-1006120 и 2112-1006120 не взаимозаменяемы!

2108-1006129 – шпилька под ролик;

2108-1006040-10 – ремень;

2108-1006149 – уплотнитель под кожух;

2108-1006146 – кожух пластиковый.

Аналоги ремней

  • GATES 5521 или 5521XS (усиленный), рекомендуется
  • FINWHALE BD-111
  • BOSCH 1 987 949 559
  • LEMFORDER 58-111-19 или 14458 01
  • CONTITECH СТ-527
  • GOOD YEAR G1474 (полукруглый зуб) или G1485 (зуб-трапеция)
  • DAYCO 111х190/1
  • HANSE HZ 011 008
  • БРТИ 21080-1006040-10
  • TOYOTA 13568-19035
  • RENAULT 7701462019
  • OPEL 636359
  • ROVER GTB1124
  • AYWIPARTS AW2110560
  • PROCODIS FRANCE 05CD27
  • FAI 40305
  • GK 791170
  • MAGNETI MARELLI 340018181434
  • MAPCO 43080
  • HEPU 29-0165
  • OPTIMAL R-1113
  • SCT G124
  • WILMINK WG1151273
  • VEYANCE G1474
  • OPTIBELT ZRK 1123 (3 шт.)
  • TRISCAN 8645 5521 (2 шт.) или 8645 5124 (2 шт.)
  • FLENNOR 4410 (2 шт.) или F904410 (ремень + ролик)
  • LYNXauto 111CL19 (1 шт.) или PK-1236 (ремень + ролик)

Аналоги ролика

  • GATES T42042 или T42042A (2 шт.)
  • MAPCO 23081
  • FLENNOR FS99018
  • LUK 531 0671 20
  • OPTIMAL 0N1917
  • BREDA LORETT TDI3009
  • TORQUE 830900АЕ2
  • ESPRA 2108-1006120/ES0108
  • INA 531075010
  • CORAM C747
  • ВПЗ-23 830900АЕ1

Снимаем старый ремень ГРМ

Порядок выполнения работ

1.Машину устанавливаем на горизонтально ровной площадке, фиксируем ее стояночным тормозом.

2.В моторном отсеке необходимо снять защитную пластиковую крышку ГРМ. Для этого отворачиваем 3 болта ее крепления (ключ на 10).

3.Баллонным ключом слегка откручиваем болты крепления диска переднего правого колеса.

4.Приподнимаем домкратом кузов автомобиля возле правого переднего колеса. Полностью выкручиваем болты, крепящие диск, демонтируем колесо.

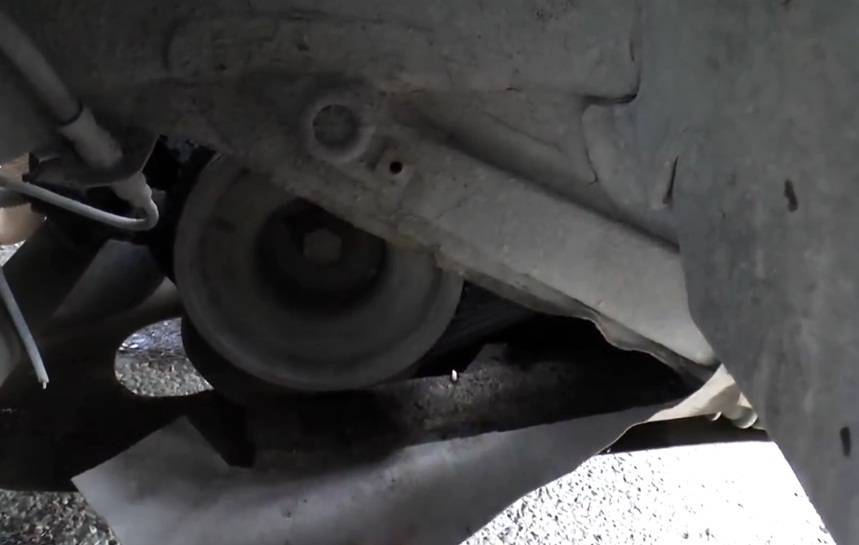

5.Откручиваем два болта, крепящие защитный кожух (защиту двигателя) в районе правого переднего колеса.

6.Отгибаем защитный кожух.

7.Ослабляем натяжение ремня генератора, откручивая гайки натяжителя (ключи на 10 и на 13).

8.Смещаем генератор в сторону шкива коленвала.

9.Демонтируем ремень генератора.

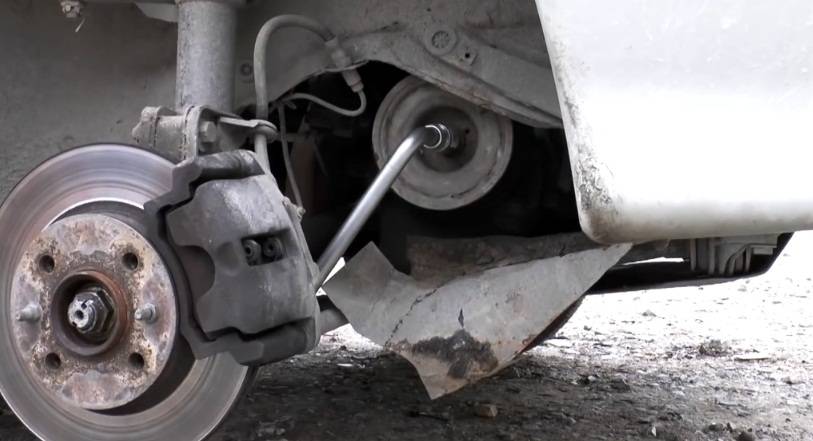

10.Теперь нужно демонтировать шкив коленвала. Его крепит болт на 19. Очень часто открутить его достаточно проблематично, так как сам шкив необходимо зафиксировать. В карбюраторных двигателях он имеет отверстия, расположенные по окружности. Здесь проще вставить в одно из отверстий отвертку или ключ, и таким образом его обездвижить. В инжекторных моторах таких отверстий нет, поэтому зафиксировать коленвал можно, либо обездвижив маховик, вставив отвертку между его зубьев и корпусом картера сцепления, либо же уперев ключ (изогнутый торцевой) в правую рулевую тягу, как показано на фото, и провернуть коленвал при помощи стартера.

11.Выкручиваем болт, снимаем приводной шкив генератора, вкручиваем болт обратно.

12.Снимаем ремень привода ГРМ.

13.Отпускаем гайку ролика натяжителя (ключ на 13).

14.Демонтируем ролик натяжителя, а на его место устанавливаем новый, не затягивая гайку его крепления.

15.Теперь необходимо выставить распредвал и коленвал по меткам. Чтобы это осуществить, берем ключ на 17, накидываем его на болт фиксации шестерни распредвала и вращаем его, пока метка на ней не совпадет с выступом на внутренней защитной (металлической) крышке ремня. Далее, этим же ключом, накинутым на болт крепления шкива коленвала, вращаем коленвал до совпадения меток на шестерне привода ГРМ (высверленная воронка) и на корпусе двигателя (отлитый выступ).

16.Дополнительно не помешает убедиться и в соответствии положения маховика. Метка на нем должна совпадать с выемкой на корпусе картера сцепления.

17.Если все в порядке, переходим к установке.

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам » поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ », пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
  • ВАЗ 2110 Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг

ВАЗ 2114

  • Электрооборудование

Двигатель
Тормозная система
Прочее
Рулевое управление
Трансмиссия
Подвеска
Тюнинг
Лада Приора

  • Рулевое управление

Двигатель
Подвеска
Электрооборудование
Тюнинг
Тормозная система
Трансмиссия

  • Видеопубликации
  • Фотопоток тюнинга ВАЗ
  • Руководства по эксплуатации и ремонту

Замена щеток генератора ВАЗ-2114

Если генератор не справляется со своими задачами, то не всегда требуется замена детали полностью. Иногда хватает только замены щёток, что обойдётся в 10 — 15 раз дешевле нового устройства. Проще всего щётки менять при неснятом генераторе. Для этого необходимо отсоединить клемму и отсоединить идущие к генератору провода. Щёткодержатель извлекается, а крепящие его болты предварительно вывинчиваются. Старые детали удаляются, посадочное место чистится и в него устанавливаются новые щётки. В среднем щётки меняются раз в 50 тысяч км, но в случае уменьшения выступающей части деталей менее 5 мм необходимо в срочном порядке произвести замену элементов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
