Снятие головки блока цилиндров: правильный демонтаж ГБЦ

Способ 3 – наваривание гайки или головки

Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.

Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.

Плюсы данного способа:

  1. Головка находится выше и в нее можно вставить ключ с большим рычагом;
  2. Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.

Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.

Сейчас читают

Что будет если перелить масло в двигатель

2.1k

Как правильно проверить уровень масла в двигателе

13.1k

После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.

Особенности сборки

Сборку осуществляют в обратном порядке. При монтаже шатунов необходимо учитывать, что на каждом из них имеются отметки, сделанные производителем. На блоке они тоже есть – метки на блоке и шатунах должны совпадать.

При установке соблюдают левую и правую части. Шатун и его крышка идеально подобраны на заводе – пара индивидуальная. Заменять их нельзя. Чтобы установить поршень в цилиндр, понадобится специальная оправка для сжатия поршневых колец. Оправку можно приобрести в готовом виде или же сделать самостоятельно. Вкладыши шатунные и коренные монтируются таким образом, чтобы совпали замки на вкладышах и посадочных местах. Вкладыши перед монтажом смазываются маслом.

Как затянуть болты ГБЦ без динамометрического ключа

Цена на профессиональный инструмент, приемлемой точности доходит до 200$, что не по карману простому обывателю. Однако физика дает пользователям право на самостоятельное изготовление «подобия» данного инструмента за умеренную плату.

Для этого понадобится:

  • стандартный ключ;
  • рычаг (труба или другой предмет);
  • рулетка или линейка;
  • стандартные весы (кантер).

Чтобы затянуть болты без динамометрического ключа, необходимо вспомнить немного физики. Момент затяжки является приложенным усилием к метровому рычагу (кгс.м). Следовательно, требуется замерить длину ключа и разделить 1 на получившееся число. Далее результат умножается на момент затяжки и ответом будет необходимый показатель на весах.

Для примера можно смоделировать ситуацию:

  • гайка с требуемым усилием 3 кгс*м;
  • рожковый ключ длиной 25 см;
  • весы с показателем до 20 кг.

Итого:

  • 1/0,25=4;
  • 4*3 = 12.

Таким образом, если к ключу присоединить весы, тянуть за крючок требуется с силой 12 кг. Если необходимо закрутить болт с маркировкой в Ньютонах, при помощи стандартного соотношения вычисляется усилие и здесь.

Самостоятельный ремонт ГБЦ

Каждый отечественный автолюбитель обладает стандартными авто слесарными навыками и способен провести своими руками ремонт ГБЦ, для этого необходимо внимательно изучить нижеописанные этапы работы, которые условно разделяются на: подготовительный, демонтажный, ремонтный и монтажный.

Подготовительный этап

Начинают с загона автомобиля в помещение со смотровой ямой, отключения питания бортовой электросети (снятие клемм с АКБ), откручивание защиты картера двигателя и слива из него масла и охлаждающей жидкости, что делается в заранее подготовленные емкости через специальные технические пробки в картере. Данные работы стоит проводить исключительно на остывшем моторе, это позволит не получить ожог рук от нагретых (обычно до 60-80ºС) жидкостей.

Демонтаж

Начинается со снятия всего навесного оборудования ГБЦ (впускной и выпускной коллектора, патрубки радиатора охлаждения, воздуховод воздушного фильтра, высоковольтных проводов и свечей зажигания), защитный кожух ремня ГРМ, в результате чего открывается доступ до крепежа клапанной крышки. Откручиваем натяжной ролик ремней генератора и системы ГРМ, снимаем их, далее приступаем к демонтажу крепления крышки клапанов, выкручиваем их, получая свободный доступ к болтам ГБЦ. Выкручиваем их, после чего головку блока цилиндров можно снимать с картера движка.

Ремонт

Разбирается снятая с мотора и поставленная на верстак ГБЦ. Откручивается крепеж распредвалов и они аккуратно вынимаются, далее достаются из посадочных мест гидрокомпенсаторы и с помощью винтового рассухаривателя, демонтируются стопорные кольца клапанов (сухарики), после чего они вытаскиваются со своих рабочих мест. Проведя разборку головки блока цилиндров, тщательно очищаем ее от технических загрязнений. Каждый новый клапан необходимо притереть к своим рабочим поверхностям, делается это с помощью дрели и специальной шлифовочной пасты.

Закончив со шлифовкой, рабочая поверхность тщательно протирается ветощью. На ГБЦ устанавливаются все новые детали. Обратно собирается механизм ГРМ (клапанные толкатели, гидрокомпенсаторы, распредвалы и их передние сальники) и головка блока цилиндров готова к монтажу на двигатель.

Монтаж

Начинают с отчистки поверхности картера мотора от остатков прокладки и следов утечек технических жидкостей, далее устанавливается новая прокладка ГБЦ на посадочное место и аккуратно надевается на специальные направляющие собранная головка, после чего по специальной схеме ее крепежные болты затягиваются динамометрическим ключом до требуемых усилий.

Следующим шагом монтируются ремни ГРМ и генератора, прикручивается на свои места все навесное оборудование, в мотор заливается новое масло и антифриз, двигатель запускается и внимательно контролируется на отсутствие протечек жидкостей и посторонних шумов. Также смотрите видео замены клапанов на ВАЗ 2112 (16-клапанник):

Осмотр, дефектовка и ремонт

Профиль седла клапана двигателей мод. 402 и 4021

А — седло впускного клапана;

В — седло выпускного клапана

1. После разборки головки блока промыть все детали в бензине, протереть и просушить. Очистить камеры сгорания от нагара.

2. Осмотреть головку блока. Если есть трещины на перемычках между седлами клапанов или на стенках камер сгорания, следы прогара, заменить головку блока.

3. Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейкой.

Если зазор превышает 0,1 мм, головку заменить.

4. Осмотреть клапаны. При обнаружении на рабочей фаске клапана трещин, коробления головки клапана, прогорания, деформации стержня клапан заменить.

Незначительные риски и царапины на рабочей фаске клапана можно вывести притиркой.

5. Проверить состояние пружин клапанов. Искривленные, поломанные или имеющие трещины пружины заменить.

6. Проверить состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п.

Незначительные повреждения (мелкие риски, царапины и т.д.) можно вывести притиркой клапанов. Более значительные дефекты устраняют шлифовкой.

При шлифовке выдержать размеры седла, указанные на рисунке. После шлифовки проверить биение фаски седла относительно отверстия в направляющей втулке клапана, предельно допустимое биение 0,05 мм.

После шлифовки седел притереть клапаны. Затем тщательно очистить и продуть сжатым воздухом головку блока, чтобы в каналах, закрываемых клапанами, и в камерах сгорания не осталось абразивных частиц.

7. Проверить зазор между направляющими втулками и клапанами. Зазор вычисляется как разность между диаметром отверстия во втулке и диаметром стержня клапана.

Предельно допустимый зазор равен 0,25 мм. Если зазор превышает указанный, нужно заменить клапан и направляющую втулку.

Старую втулку выпрессовывают с помощью оправки со стороны камеры сгорания.

Перед установкой новые втулки нужно охладить в двуокиси углерода («сухой лед»), а головку блока нагреть до 160–175°С.

Затем вставить втулку в головку блока так, чтобы она выступала со стороны клапанных пружин над головкой блока на 20 мм.

Втулка должна вставляться в головку свободно или с небольшим усилием.

После установки развернуть отверстие во втулке до диаметра 9,0 +0,022 мм.

Затем прошлифовать седло клапана, центрируя инструмент по отверстию во втулке.

8. Проверить головку блока на отсутствие трещин можно следующим образом. Подвести к одному из отверстий рубашки охлаждения шланг для подачи сжатого воздуха.

Заглушить все отверстия в головке блока деревянными пробками. Опустить головку в ванну с водой и подать сжатый воздух под давлением 1,5 атм. В местах образования трещин будут выходить воздушные пузыри.

9. Прочистить проволокой и продуть сжатым воздухом отверстия в оси коромысел, в коромыслах и в регулировочных винтах.

Проверить плотность посадки втулок в коромыслах. Если втулка сидит не плотно, ее нужно заменить, так как во время работы двигателя она может провернуться и перекрыть отверстие для подачи масла к штанге толкателя.

Сборка

Собирают головку блока в порядке, обратном разборке. Перед установкой смазать моторным маслом маслоотражательные колпачки, стержни клапанов и ось коромысел клапанов.

Устанавливают клапаны в соответствии с метками, сделанными при разборке.

Прокладку корпуса термостата и прокладку задней крышки головки блока установить на герметик типа «Гермесил».

Установка

При установке головки блока рекомендуется заменить прокладку головки блока.

Установка головки блока производится в порядке, обратном снятию.

Момент затяжки 83–90 Нм (8,3– 9,0 кгс·м). После установки головки блока отрегулировать зазоры в приводе клапанов.

Устанавливают головку блока в порядке, обратном снятию.

Гайки крепления головки блока затянуть в два этапа:

1-й этап — 40–60 Нм (4,0–6,0 кгс·м);

2-й этап — 83–90 Нм (8,3–9,0 кгс·м).

Причины появления дефектов

Предназначение головки заключается в образовании горючей смеси из воздуха и топлива, которая создается в камерах сгорания. Она используется для воспламенения и движения автомобиля. ГБЦ, как и другой узел машины, не застрахован от дефектов. Неисправности могут возникать спонтанно либо в результате дорожно-транспортного происшествия или износа узла.

Все поломки связаны с:

  • браком при производстве ГБЦ;
  • высокой нагрузкой на узел;
  • некорректным либо недостаточным техническом обслуживании;
  • некачественной смазкой внутренних компонентов устройства;
  • отсутствием защиты от замерзания либо коррозии в контуре хладагента.

Когда необходимо ремонтировать головку?

Работы по демонтажу, ремонту и установке ГБЦ в автомобиле могут потребоваться при таких неисправностях:

  1. На щупе для диагностики уровня моторной жидкости либо под пробкой для ее залива образуется белая эмульсия. Это говорит о пробитии прокладки ГБЦ либо повреждении корпуса головки (появлении трещин) и попадании хладагента в систему смазки. Эмульсия может быть еле видна.
  2. Из глушителя автомобиля стал выходить густой и белый дым, при заведенном силовом агрегате могут прорываться капли жидкости. Скорее всего, это хладагент и его попадание в выхлопную систему связано с повреждением цилиндров. Уровень антифриза будет снижен, а появление пара может обуславливаться перегревом ДВС и повышенным содержанием конденсата. Но если белый дым выходит постоянно, это говорит о пробитии прокладки ГБЦ.
  3. На поверхности антифриза в расширительном резервуаре возникли масляные пятна либо жирная пленка, ее наличие может проявиться в радиаторном устройстве. Попасть в охлаждающую систему моторная жидкость могла через трещины в прокладке или самой головке блока. Исключением являются автомобили, владельцы которых выполняют промывку охладительной системы отработанными моторными жидкостями. Разумеется, делать этого нельзя.
  4. В горловину радиаторного устройства могут попадать мелкие пузырьки. Это говорит о том, что отработавшие газы из выхлопной системы попадают из камеры сгорания в охладительную систему. Где-то имеется повреждение или дефект, есть вероятность, что в самой прокладке либо на структуре головки блока. Если пузырьки образуются при замене расходного материала, то это нормально. Но если их образование наблюдается регулярно, требуется диагностика силового агрегата.
  5. Через поврежденную прокладку в головке блока пробиваются отработавшие газы. Такая проблема происходит редко, но ее можно легко диагностировать. Надо только присмотреться.
  6. Из-под прокладки ГБЦ стала подтекать моторная жидкость. Проблема может заключаться в некачественной затяжке винтов головки блока. Эту процедуру надо выполнять в определенной последовательности, в противном случае можно сорвать резьбу и сломать шпильки. Процесс затяжки должен производиться с использованием динамометрического ключа.
  7. Если имеется пробой прокладки или головка повреждена непосредственно между цилиндрами, определить это будет сложно. К признакам такой неисправности можно отнести увеличение расхода горючего и падение мощности силового агрегата. Проблема может сопровождаться уменьшением компрессии в одном либо нескольких цилиндрах, обычно это происходит в соседних устройствах.

О необходимости проведения ремонта ГБЦ подробно рассказал канал «Теория ДВС».

Замена прокладки ГБЦ ВАЗ 2106

Замена прокладки ГБЦ ВАЗ-классика на двигателе с цепным приводом – работа в целом достаточно простая, основную сложность составляет совмещение меток коленвала и распредвала при сборке. Если метки выставить неправильно, мотор нормально работать не будет, или может вообще не завестись

Менять ПГБЦ на «Классике» можно без ямы или подъемника, перед выполнением работ следует подготовить необходимый инструмент и емкость под слив охлаждающей жидкости. Из инструмента потребуется:

  • набор автомобильных ключей;
  • шлицевые и крестовые отвертки;
  • плоскогубцы;
  • вороток с удлинителем;
  • головка на 19 (под болты старого образца) или многогранная головка на 12 (под болты нового образца);
  • молоток;
  • монтировка.

Замену ПГБЦ на двигателях 2101/03/06 производим следующим образом (на карбюраторном двигателе):

  • выключаем зажигание, ставим машину на нейтральную передачу и на ручной тормоз;
  • снимаем клемму с аккумулятора;
  • сливаем тосол с радиатора, также с блока цилиндров. Даже если охлаждающая жидкость ушла, все равно в радиаторе еще она еще осталась;
  • откручиваем гайки крепление корпуса воздушного фильтра, убираем корпус в сторону;

  • отсоединяем от карбюратора тягу газа, трос подсоса;
  • освобождаем головку блока от водяных патрубков (радиатора и верхнего печного);
  • скидываем шланг вакуумного усилителя тормозов;
  • отворачиваем четыре гайки крепления приемной трубы глушителя;

  • отсоединяем от головки высоковольтные провода;
  • снимаем трамблер (его можно и не демонтировать, но он будет мешаться);
  • отсоединяем от карбюратора бензиновый шланг;
  • снимаем клапанную крышку, убираем ее в сторону;
  • откручиваем болт с гранями 13 мм крепления ГБЦ;

  • снимаем натяжитель цепи, отворачиваем крепление шестерни распредвала;
  • скидываем цепь со звездочки (шестерни), цепочку можно уронить вниз, ее потом будет не трудно достать;

  • откручиваем гайки распредвала (ключ на 13), снимаем вал,
  • сдергиваем гайки крепления ГБЦ, выворачиваем болты и снимаем головку блока. Чтобы не растерять рокера, их с головки лучше снять.

После демонтажа головки тщательно защищаем поверхности блока и самой ГБЦ, на них не должно быть никаких неровностей. При сборке все детали устанавливаются на места, но есть некоторые особенности:

  • чтобы установленная прокладка не скользила на поверхности блока (если в блоке нет направляющих), прокладку можно по всей поверхности аккуратно намазать литолом;
  • перед монтажом ГБЦ устанавливаем поршень первого цилиндра в ВМТ (в верхнюю точку);
  • чтобы не доставать цепочку из поддона, можно закрепить цепь на башмаке;

  • установив головку блока, размещаем рокера, убеждаемся, что все они сидят на своих местах;
  • болты ГБЦ затягиваем равномерно, от середины, в несколько приемов, в порядке, как на рисунке внизу;

  • распредвал выставляем так, чтобы он был выставлен по четвертому цилиндру (штифт на фланце находится почти напротив верхнего болта на корпусе, картинка внизу);

  • после монтажа распредвала ставится звездочка с цепью, и тогда уже метки совмещаются точно, но сначала натяжителем необходимо натянуть цепь;

  • перед установкой натяжителя его следует перезарядить – ослабить центральную колпачковую гайку, утопить плунжер, и эту гайку затянуть;

  • после сборки и натяжки цепи метки ГРМ должны совпадать – риска на шкиве коленвала находится напротив большой риски крышки цепей;

  • совмещение меток распредвала указаны внизу на рисунке стрелками;

  • произведя сборку, заливаем тосол и запускаем двигатель, проверяем, как он работает.

С этим читают

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание! Работы необходимо производить только на холодном двигателе

Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!

По очереди отключаем каждый провод от свечи.

Обратите внимание на количество следов коррозии

Датчик холостого хода вблизи на редакционной ВАЗ-2112

Доставайте трос согласно обозначением стрелок.

Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото двигатель 21120

При помощи двух ключей отворачиваем топливопровод

Уберите открученные болты в надёжное место

Осмотрите патрубок на наличие повреждений и при необходимости замените

Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь

Расположение болтов указано маркером.

Демонтированные шкивы, аккуратно убираем в сторону.

Болты отмечены красным маркером.

Откручиваем так, как указано стрелками.

ГБЦ снята и очищена.

Видео «Замена прогоревшего клапана»

Более подробно о том, как осуществляется замена прогоревшего компонента головки блока цилиндров, вы можете узнать из этого видео.

Приобретите руководство по ремонту вашего автомобиля и модели.
В ней описаны пошаговые процедуры с изображениями, которые объясняют, как заменить прокладку головки. Руководство также опишет все необходимые инструменты, которые вам могут понадобиться.

Слейте все масло и охлаждающую жидкость из двигателя.
Снимите те детали, которые расположены в верхней части прокладки головки. Прочтите сервисное руководство вашего автомобиля, но в большинстве случаев эта процедура включает в себя удаление выпускного коллектора, впускного коллектора, крышку клапана и приводные ремни. На многих двигателях, вы должны будете удалить зубчатого ремня или цепи газораспределительного механизма. Постарайтесь изучить процедуры выравнивания ремня ГРМ или цепи и убедитесь, что вы четко видите метки выравнивания, перед тем как демонтировать компоненты синхронизации.

  • Узнайте, как удалить каждую деталь. Либо сфотографируйте и запишите, чтобы было легче вспомнить, как только вы закончите.
  • Прокладка – тонкий кусок уплотнительного материала, который можно увидеть, как только вы снимите головку.
  • Проверьте блок, чтобы убедиться, что не произошло деформации и отправьте головку или головки в автомобильный механически цех, чтобы их испытали под давлением.
    Если испытание под давлением не покажет трещин, пусть механический цех восстановит головки. Никогда не пытайтесь переустановить головки блока цилиндров, которая не была профессионально восстановлена.

    • Проверьте в сервис-руководстве спецификации головки, чтобы узнать, нужно ли заменять болты, когда прокладка головки будет заменена.
    • Очистите поверхность головки и блока.
      Не поцарапайте и не повредите любые металлические части, так как это может помешать установить прокладку головки плотно.

      Очистите отверстия под болты, которыми закрепляют головку в блоке.

      Установите прокладку головки на блок.
      Используйте герметик, указанный изготовителем, и только нужное количество в определенных местах. Отклонение от рекомендаций производителя может привести к повреждению внутренних деталей двигателя.

      Установите блок с прокладкой головки на место.

      Используйте тарированный гаечный ключ, чтобы затянуть головку на блок.
      Проверьте сервисное руководство, чтобы определить головку болта, а также количество оборотов, которые должно быть применено для каждого шага. Некоторые болты головки требуют трех шагов плюс поворот на определенное количество градусов в конце.

      Замените другие компоненты двигателя, которые вы извлекли.

      Установите ремень привода газораспределительного механизма или цепь обратно в надлежащее положение, аккуратно вращая распределительный вал и коленчатый вал.
      Убедитесь в том, что двигателю ничего не мешает. Если же что-то есть, существует очень специфический метод, который состоит в повороте и настройке распредвала на коленчатый вал так, чтобы не повредить и не сгибать клапаны! Если возможно, установите распределитель так, чтобы он правильно подходил к каждому цилиндру. При необходимости, отрегулируйте клапанный зазор, следуя руководству.

      Залейте в двигатель новое масло, замените масляный фильтр и заполните систему охлаждения новым заводским средством.
      Когда вы запустите двигатель, убедитесь, что двигатель работает на холостом ходу на полную мощность. Это необходимо, чтобы система охлаждения могла выгнать все воздушные пузыри. Некоторые двигатели требуют специальной процедуры выгонки воздуха в системе охлаждения, рекомендуем почитать об этом отдельно.

В этой статье попытаемся рассказать о том, как быстро и легко снять с автомобильного двигателя головку цилиндров. Снимать ее надо для чистки нагара, образовавшегося в камерах сгорания, замены поврежденных или износившихся клапанов, а также во время разборки двигателя транспортного средства. Чтобы снять головку цилиндров двигателя, нам будут нужны: рожковый ключ, накидной ключ.

Если вы будете точно следовать этой инструкции, то сможете быстро и просто снять головку блока цилиндров с вашего автомобиля.

Автовладельцу может понадобиться снять ГБЦ. Как правило, это неотъемлемая составляющая частичного или капитального ремонта двигателя. Также снятие головки блока цилиндров может понадобиться и при простейших процедурах:

  • замене и натяжении цепи ГРМ,
  • замене прокладки ГБЦ,
  • регулировке двигателя (клапанов) и т.д.

Также данная процедура нужна при проведении диагностики двигателя, а точнее состояния клапанов, блока цилиндров и т.д. Процедура сама по себе не сложна, однако требует определенных навыков и наличия некоторых инструментов.

Необходимый инструмент + расходные материалы

Следующий перечень инструментов поможет провести работу оперативно и правильно:

  • специальный динамометрический ключ с индикатором;
  • штангенциркуль или небольшая линейка;
  • набор головок и гаечных ключей;
  • головка Torx;
  • мягкая металлическая щётка — для очистки поверхности блока, места установки прокладки;
  • чистая ветошь.

Также необходимо подготовить расходные материалы. В частности, это новая прокладка и болты ГБЦ. Последние иногда бывают сильно изношены, ведь работают они под высокой нагрузкой и затягиваются с усилием от 80 Н.м и выше. Поэтому желательно будет заменить их.

Как и говорилось выше, существует несколько типов прокладок ГБЦ:

  • обычная — при эксплуатации практически не изменяет форму, быстро восстанавливается после незначительных деформаций;
  • асбестовая — упругая, эластичная деталь, выдерживает очень высокие температуры;
  • металлическая — наиболее надёжная, долговечная.

Конкретный выбор зависит от предпочтений владельца и модели автомобиля. Для иномарок нужно знать VIN модели автомобиля, чтобы указать его в магазине и купить правильную запасную часть. В случае с отечественными машинами достаточно знать модель и марку двигателя.

Покупать прокладку ГБЦ желательно в крупных торговых точках, чтобы избежать подделок. Если оригинальная деталь стоит дорого, экономить на ней не стоит, так как она прослужит значительно дольше неоригинальной продукции. В некоторых случаях можно удовольствоваться дубликатами, произведёнными известными фирмами.

Процесс работы

Поршень первого цилиндра выставляется в положение верхней мертвой точки.
Сливается вся охлаждающая жидкость.
Снижается давление топлива.

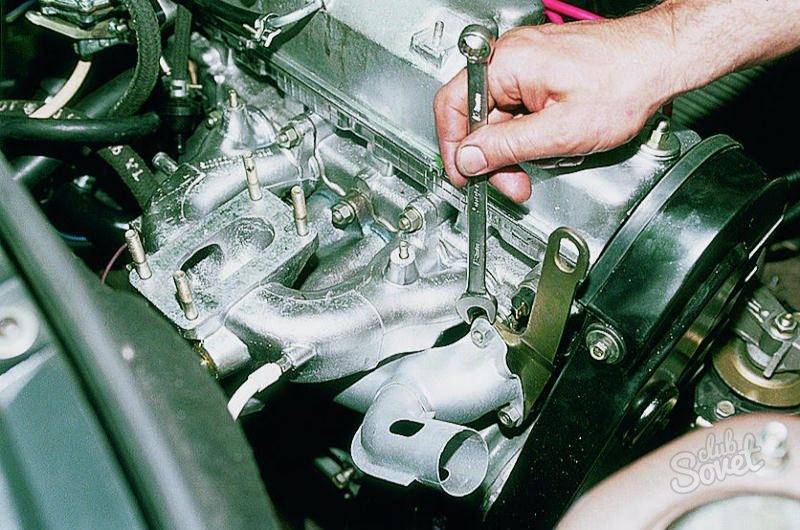

От коллектора отсоединяется приемная трубка выхлопной системы.
Производится демонтаж крышки ГБЦ.
Снимаются все патрубки, электропровода и шланги. Но прежде чем сделать это, необходимо запомнить либо отметить, что и куда было подключено изначально. Делается это для того, чтобы избежать возможной путаницы при повторной установке.
На крышке ремня распредвала имеются три болта, которые необходимо открутить и снять саму крышку.
Снимается и полностью убирается ремень ГРМ.
Обязательно следует зафиксировать валы от возможного прокручивания.
Шкив крепится к распредвалу при помощи болтов, которые необходимо выкрутить, после чего убрать шкив.
Откручивается гайка, крепящая заднюю крышку распредвала.
Выкрутить болты, что остались и полностью убрать крышку.
Слегка ослабить натяжение десятка болтов, удерживающих головку.
Потом поочередно выкручивается каждый отдельный болт и вынимается вместе с шайбами.
Освобождается и снимается головка.
Если головка крепится непосредственно к прокладке, под коллектор следует вставить отвертку либо любой другой длинный

инструмент. Далее этим инструментом необходимо воспользоваться, как рычагом, для того, чтобы немного приподнять головку, после чего полностью ее снять.
Очень аккуратно, чтобы ни в коем случае не поцарапать поверхность головки, необходимо удалить остатки старой прокладки. Лучше всего для этого дела использовать специальную жидкость.
Ставим новую прокладку на место.
Убеждаемся в том, что валы находятся в положении верхней мертвой точки, а все клапаны на первом цилиндре полностью закрыты.
Вставляем обратно болты.
Используя динамометрический ключ, начинаем поочередно затягивать болты.
Устанавливаем на место все снятое оборудование.
Производим регулировку зазоров в приводе клапанов и натяжку ремня распредвала.

Как видим, произвести ремонт ГБЦ на ВАЗ-2114, имеющий 8 клапанов, достаточно простое, хоть и немного трудоемкое занятие, а значит, справиться с ним может каждый человек, имеющий хотя бы небольшое представление о данном агрегате.

Инструкция по замене прокладки ГБЦ

В данной инструкции максимально расписаны детали, которые можно демонтировать для работы с прокладкой ГБЦ, однако не во всех моделях обязательно снимать те или иные детали, если они не мешают работе. Поэтому некоторые шаги можно пропускать.

  1. Для начала необходимо обесточить автомобиль — снять минусовые клеммы с аккумулятора. При необходимости стоит слить антифриз и снизить давление в питании автомобиля.
  2. Снимается крышка ГБЦ. При необходимости вместе с ней отсоединяются ресивер, дроссельный узел, впускной и выпускной коллекторы.

  3. Колодки жгутов проводов отсоединяются от всех датчиков (массового расхода воздуха, масла,  положения дроссельной заслонки, температуры и т.д.).
  4. Хомут, удерживающий воздухоподводящий патрубок на дроссельном узле ослабляется, и снимается вместе с воздушным фильтром.
  5.  Жгут проводов вытягивается из-под ресивера.
  6. Откручиваются крепежи передней крышки привода распределительного вала, сначала снимается она, а затем ремень ГРМ. Необходимо обязательно зафиксировать зубастый шкиф от прокручивания.

  7. Извлекаются натяжной ролик и дистанционная шайба.
  8. Снимается зубчатый шкиф с распредвала.
  9. Демонтируется задняя крышка привода распределительного вала — откручиваются гайки крышки, а затем остальные крепежи.

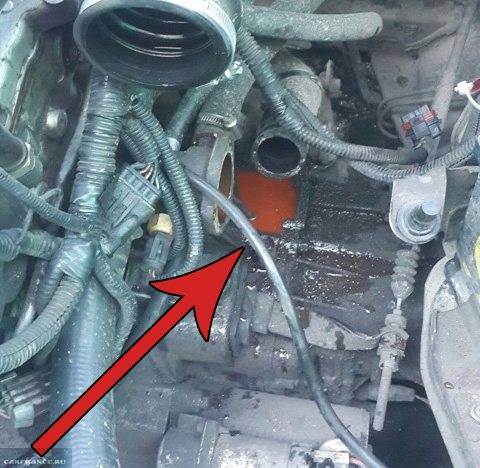

  10. Откручиваются винты, ослабляя хомуты. С выпускного патрубка последовательно отсоединяются все шланги: подводящий патрубок радиатора, подводящие шланги дроссельного узла и отопителя, отсоедините термостат вместе со шлангом.
  11. Откручиваются крепежные гайки. От топливных трубок отсоединяются шланги слива и подачи топлива.
  12. Постепенно ослабляются 10 болтов крепления головки блока, снимаются вместе с шайбами.

  13. Демонтируется ГБЦ вместе с заветной прокладкой. Прокладка отделяется от ГБЦ.

  14. Вся соприкасающаяся с прокладкой поверхность тщательно очищается от загрязнений, пыли, металлический стружек, пролитого масла и т.п.

  15. Новая чистая прокладка устанавливается с учетом центрирующих втулок на ГБЦ. При этом отверстие для прохода масла в прокладке должно находиться между 3 и 4 цилиндрами.

  16. Перед монтажом ГБЦ необходимо удостовериться, что на первом цилиндре закрыты оба клапана.
  17. После установки ГБЦ и закручивания 10 болтов крепления, все оставшиеся детали монтируются в обратном порядке.

  18. Ремонт закончен!

Внимание!
Всякая работа с собственной машиной, да и не только, требует повышенной концентрации, внимательности. И нужно быть аккуратным, так как в разных марках автомобилей технологии крепежа и стыковки, используемые производителем, могут иметь существенные различия. Те не менее, последовательность действий при ремонте двигателя остаётся типичной для всех машин

Те не менее, последовательность действий при ремонте двигателя остаётся типичной для всех машин.

Также вы можете посмотреть несколько видео о замене прокладки головки блока цилиндров:

Замена прокладки на ВАЗ:

Замена прокладки на Volkswagen Passat B3:

Замена прокладки на Honda Civic:

Если уверенности в собственных силах нет, и вы опасаетесь сделать только хуже, то наилучшим решением будет отогнать машину в сервисный центр.  Ведь, несмотря на то, что операция по смене прокладки не отличается сложностью, но ее некачественная установка. Неправильная сборка ГБЦ с недостаточным усилием, способно привести к возникновению на поверхностной части прокладки масла или охлаждающей жидкости. Если подобное произойдёт, то непременно будет наблюдаться протечка налитой в двигательный блок жидкости. Что приведёт к необходимости повторно разбирать ГБЦ, вновь заменять прокладку и совершать обратные действия.

В сервисном же центре все работы будут выполнять квалифицированные специалисты, это гарантирует качество и скорость.  Обычно в сервисных центрах подобные работы не отличаются завышенными ценами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
