Автокондиционер: принцип работы и неисправности автокондиционера

Что представляет собой мобильный кондиционер

Портативный дополнительный кондиционер представляет собой небольшой пластиковый блок. Питание подается от прикуривателя – 12 Вольт. Мощность устройства не превышает 250 Ватт. В противном случае нагрузки не выдержат предохранители.

Сейчас такие устройства предлагаются в широком ассортименте на рынке Китая. Самые дешевые варианты представляют собой не что иное, как простые вентиляторы. С настоящим кондиционером они имеют мало общего. Устройство просто гоняет воздух в салоне, при этом выделяется дополнительное тепло.


Простой дополнительный кондиционер-вентилятор

Конструкция и устройство более дорогих и эффективных моделей также вызывает много споров и вопросов. Но существуют действительно эффективные автономные кондиционеры.

Основные неисправности автомобильных кондиционеров

Из механических неисправностей самой распространенной является утечка хладагента. Вот здесь довольно интересно, поскольку при работе часть хладагента используется и количество его уменьшается. То есть, при работе имеются потери его и периодически нужна дозаправка. Производится она примерно раз в 2-3 года.

Потери хладагента сопровождаются снижением производительности системы. Поэтому, если кондиционер перестал холодить, надо дозаправлять систему. Но если производительность падает очень быстро и снова требуется дозаправка, скорее всего, имеется утечка фреона, то есть разгерметизация системы из-за механического повреждения.

Зачастую проблема с утечкой хладагента связана с повреждение трубопроводов, еще течь может образоваться в местах соединения магистралей с элементами системы.

Причем пробой трубопровода может быть как в резиновой, так и в металлической части его. И резина, и металл, в частности – алюминий, из которого сделаны трубопроводы подвергаются воздействию внешней среды. Резина может состариться и потрескаться, а алюминий – подвергается воздействию агрессивной среды, из-за чего он корродирует и появляются течи. Особенно это касается автомобилей, у которых имеется контур для кондиционирования воздуха на заднее сиденье. У этих машин трубопроводы этого контура пролегают под днищем авто и более активно подвергаются негативному воздействию.

Помимо трубопроводов течь могут дать и сами элементы – вполне возможен пробой испарителя и конденсатора, течь может дать сальник компрессора или утечка происходит из-за повреждения его корпуса.

Еще одной механической проблемой из-за которой потребуется ремонт кондиционеров автомобилей является заклинивание компрессора. Причиной этого явления может быть сильное засорение системы. К примеру, у авто произошел пробой трубопровода, владелец поврежденную часть снял, а новую не поставил, оставив штуцера не закрытыми. Через них в систему попадает грязь. После владелец поставил новый патрубок, заправил фреоном систему. Имеющаяся в системе грязь попала в компрессор и тот заклинил. Грязь может стать также причиной «подвисания» терморегуляционного вентиля, из-за чего система тоже перестает работать.

Второй причиной заклинивания может являться забитый внешне конденсатор. Вся грязь, которая налипает поверх конденсатора, снижает охлаждение хладагента, из-за чего давление в системе повышается. Повышенное давление заставляет работать компрессор с увеличенной нагрузкой, что и приводит к заклиниванию. Повышенное давление может образоваться из-за излишнего количества фреона в системе, что иногда бывает при заправке хладагента.

Электрические неисправности в основном сводятся к неработоспособности электрооборудования системы из-за разрыва проводов, повреждению или сильному окислению контактов проводки, а также из-за выхода из строя электродвигателей.

Признаки неисправности

Это все основные неисправности, каждая из них сопровождается определенными признаками:

  • Очень быстрая потеря производительности после заправки указывает на разгерметизацию системы и утечку хладагента;
  • Сильный шум при включении кондиционера в работу, появление следов масла на корпусе компрессора указывает на проблемы с ним, возможно заклинивание;
  • Повышенное давление можно распознать по работе самой системы – при стоянии авто на месте с работающим кондиционером, он холодный воздух не подает, а во при начале движения – работает как положено. Это указывает на недостаточное охлаждение фреона в конденсаторе из-за его загрязненности, а это сразу будет сопровождаться повышением давления;
  • Появление в салоне неприятного запаха, а также воды на коврике пассажира сигнализирует о сильном загрязнении испарителя, а также закупоривании дренажного отверстия;
  • Самопроизвольное отключение системы, перебои в работе указывают на проблемы с ресивером-осушителем или терморегуляционным вентилем. Более точно на неисправность элемента укажут трубопроводы подходящие к ним. Если один из этих элементов работает неправильно – трубопроводы подходящие к нему будут обмерзать.
  • Проблемы с электрикой будут сопровождаться прекращением работы того или иного элемента, а в случае с вентилятором испарителя, возможно и повышение шума при работе из-за изношенных подшипников.

Проскальзывание ремня на шкиве компрессора

При нагнетании необходимого давление проскальзывает ремень и давление в ситеме падает. То есть насос не может создать необходимое давление. И процессы,  происходящие в кондиционере нарушаются. Не достигается требуемая температура газообразного хладагента. Соответственно испарение хладагента происходит менее интенсивно. Затрачивается меньше энергии на испарение. И как результат не достигается требуемая температура охлаждения. По манометру видно что давление нагнетания ниже допустимого.

Так же на низкую холодопроводность могут влиять и другие неисправности, возникающие при работе кондиционера.

Электронная схема на автокондиционер – базовые компоненты

По сути, ниже сделана попытка разложить систему кондиционирования автомобиля по электронным компонентам, задействованным в технологической схеме. Возможно, потенциальному владельцу и пользователю откроется, таким образом, лучшее понимание относительно электронного (электрического) управления автокондиционером.

Схема электроники (электрики) автокондиционера включает достаточно большое число различных элементов, при помощи которых выполняется тот или иной функционал управления работой.

Более того, помимо компонентов, отслеживающих корректную работу системы кондиционирования, используется ряд устройств, которыми обеспечивается защита автокондиционера. Рассмотрим классический вариант схемы с разбором всех возможных компонентов.

Система последовательно включенных реле

Основой схемы управления автокондиционера выступает система последовательно включенных реле (Р1-Р5) с разными функциями. Так, реле давления (Р4-Р5) соединяются последовательно с цепями управления муфтой компрессора.

При условиях «недостаточного» или «избыточного» давления в системе, эти устройства «размыкают контакт», разрывая цепь питания муфты холодильного компрессора.

Автомобили с электронным впрыском топлива, как правило, оборудуются электронным модулем управления (ECM – Electronic Control Module) подключаемым к цепи проводки автокондиционера.

Когда переключатель (1) включен, модулем ECM посылается сигнал запроса проверки повреждения цепи. То есть реле давления замыкает цепь, модуль ECM активирует реле, создавая потенциал земли питания на муфте компрессора.

Схема электронного управления автокондиционером: Р1- коммутация вентилятора; Р2 – включение/выключение автокондиционера; Р3 – коммутация термостата; Р4 – реле низкого давления; Р5 – реле высокого давления; 1 – коммутация системы; 2 – термальная защита; 3 – катушка магнитного сцепления компрессора; 4 – защитный диод; 5 – контроль наличия «земли»

Следующей не менее значимой системой схемы управления значится регуляция скорости вращения крыльчаток вентиляторов автокондиционера.

Обычно конструкция предусматривает наличие не менее двух рабочих вентиляторов – испарительного и конденсаторного. Первый является внутренним (салонным), второй – внешним (уличным).

Автокондиционер и регуляция скорости вентиляторов

Принцип действия регулятора обычно строится на эффекте сопротивления индуктивности. По сути, регулятор скорости вентилятора попросту состоит из проводов, скрученных спиралью, соединённых последовательно. Эти спиралевидные проводники имеют различный диаметр.

Электрический ток протекает через одну или несколько образованных таким способом катушек. За счёт сопротивления индуктивностей изменяется скорость вращения вала двигателя вентилятора. Однако помимо индуктивного регулятора, применяется также функция электронного контроллера.

Регуляция скорости вращения вентиляторов: A – электронная схема; B – индуктивная схема; 1 – терминал управления; 2 – питание 12В; 3 – выход отрегулированного потенциала

Для варианта электронного контроллера преобразованием слаботочных сигналов ECM в более высокий потенциал тока изменяется напряжение на двигателе вентилятора.

Следует отметить, скорость вентилятора, в данном случае, регулируется бесступенчатым принципом. Такой тип регулятора скорости используется системой электронного климат-контроля (ECC — Electronic Climate Control) автомобиля.

Устройство и основные элементы

Конструкция устройства считается самой сложной из всех элементов системы HVAC. Кондиционер в современном автомобиле состоит из:

  • компрессора;
  • конденсера (конденсатора);
  • магистралей высокого и низкого давления;
  • ресивера с осушителем;
  • испарителя;
  • расширительного клапана (дросселя);
  • элементов электрооборудования (датчиков).

Система полностью герметична и закольцована магистралями. Работу кондиционера обеспечивает специальный газ – хладагент, поглощающий влагу и отдающий тепло.


Схема устройства и основных элементов системы кондиционирования

Компрессор

Давление, создаваемое компрессором, обеспечивает передвижение хладагента далее по системе кондиционирования. Разделяя всю систему на контуры высокого и низкого давления, он приводится в действие от коленчатого вала посредством ременной передачи. Дополнительно конструкция оснащается механизмом отключения, в качестве которого чаще всего применяется электромагнитная муфта.

Конденсер

Главная задача элемента – охлаждение хладагента. Конденсатор, устанавливаемый перед радиатором системы охлаждения, состоит из изогнутых трубок. Между собой их соединяют перегородки, увеличивая площадь охлаждения и обеспечивая более высокую теплоотдачу. Газ в конденсаторе охлаждается потоками воздуха во время движения автомобиля. Также охлаждение может происходить и принудительно – с помощью вентилятора.

Магистрали

Делятся на два типа: высокого и низкого давления. Первые рассчитаны на повышенное температурное воздействие: в нагретом виде температура хладагента может достигать 110 градусов. Также магистрали устойчивы к повышенным нагрузкам и способны выдерживать давление до 1500 кПа, создаваемое при нагнетании хладагента.

В магистрали низкого давления газ попадает после прохождения через испаритель. К этому моменту давление хладагента уже близко к атмосферному, поэтому в качестве магистралей низкого давления применяются обычные трубки.

Осушитель

Емкость со специальным наполнителем, способным удерживать влагу, применяется для устранения влаги, попавшей в систему. Без осушителя капли воды, образующиеся в результате перепада температур, стали бы кристаллизироваться. Маленькие кусочки льда способны повредить систему, в первую очередь – компрессор.

Испаритель

Испаритель – второй радиатор системы кондиционирования, размещаемый под приборной панелью в салоне автомобиля (в модуле HVAC). Данный элемент испаряет хладагент, забирая тепло из окружающей среды. Также на нем устанавливается датчик температуры, регулирующий работу компрессора и препятствующий обледенению испарителя.

На поверхности радиатора появляется конденсат. Чтобы влага не попала на другие элементы, испаритель оснащен дренажной системой, выводящей конденсат наружу. Принудительную подачу охлажденного воздуха в салон автомобиля обеспечивает электровентилятор, установленный на испаритель.

Электрооборудование

Электрооборудование системы кондиционирования выполняет несколько функций:

  • сохранение заданной температуры;
  • принудительная подача воздуха;
  • управление всей системой.

За поддержание работы кондиционера отвечает электронный блок управления, который принимает и анализирует сигналы со следующих сенсоров:

  • датчики высокого и низкого давления;
  • датчик температуры испарителя;
  • датчик забортной температуры;
  • датчик положения дроссельной заслонки;
  • датчик температуры охлаждающей жидкости.

Полученные данные поступают в блок управления, который, в свою очередь, управляет работой муфты компрессора.

Классические неисправности автомобильного кондиционера и что с ними делать

Кондиционер вроде бы работает, но в салоне все равно жарко. Так бывает, когда кондиционер долго не обслуживали. Система состоит из компонентов, о которых мы написали выше, и алюминиевых трубок: все соединено в единую замкнутую систему, а в местах соединения — резиновые прокладки. Пока все это относительно новое, фреон почти не уходит, в систему почти не попадает воздух. Существенные для температуры в салоне утечки происходят на шестой-седьмой год эксплуатации автомобиля. Примерно в это время стоит впервые заехать к специалисту и обслужить кондиционер

Дальше эту процедуру важно повторять раз в два года

Кондиционер выключается спустя несколько секунд после включения: лампочка около кнопки A/C загорается и быстро гаснет, в салоне жарко. Так бывает, когда по каким-то причинам компрессор не запускается.

Первым делом стоит заехать к специалисту и обслужить кондиционер. В системе могут найти утечки хладагента через поврежденный конденсор или ненадежное соединение трубки и какого-нибудь из компонентов системы. Конденсор меняют, соединение восстанавливают и делают герметичным, систему кондиционирования обязательно промывают и заправляют заново.

Если утечек нет, но проблема осталась, нужно ехать к автодиагносту, который специализируется на автомобилях конкретной марки или концерна — у него точно есть специальное программное обеспечение и оборудование. Вполне возможно, дело в датчике давления хладагента, который прикручивают к радиатору. И чтобы все заработало, достаточно откачать все из системы, заменить датчик и заправить кондиционер заново.

Универсальный сканер ошибок редко находит ошибки по датчикам системы охлаждения. Потом слесари разбирают полмашины, ничего не находят, а платить за это все равно придется.

Работа кондиционера сопровождается странным шумом из-под капота. К сожалению, компрессор может износиться. Можно отремонтировать старый, поставить новый или купить б/у

В любом случае перед установкой отремонтированного или нового компрессора систему очень важно хорошо промыть. Без этого новый компрессор может сломаться

Когда кондиционер работает, в салоне пахнет гнилыми тряпками. Скорее всего, дело в испарителе — небольшом радиаторе, который расположен сразу за торпедо. Во время работы он почти всегда покрыт конденсатом — влагой из салона. Если в машине слишком старый и грязный салонный фильтр, грязь оседает на испарителе — буквально прилипает к его поверхности. Через какое-то время все это начинает гнить и неприятно пахнуть.

Чтобы этого не произошло, важно менять салонный фильтр раз в год или раз в 20 000 км — в зависимости от того, что наступит раньше. Если запах уже есть, придется обратиться к специалисту, который почистит испаритель специальной химией и уже после этого заменит салонный фильтр

Также система может перестать быть герметичной — тогда весь хладагент очень быстро уйдет из контура кондиционера. Так бывает, когда в конденсор попадает камень и пробивает в нем дыру. Особенно сильно страдают дешевые тайваньские или китайские радиаторы.

Также это нормально для возрастных машин старше 12 лет: уплотнительные резинки дубеют и начинают пропускать хладагент наружу. Внутрь системы в этот момент попадает воздух и водяной пар.

Промывка системы — очень важная, но дорогая процедура. В 2021 году за такую работу просят 13 000—17 000 Р в зависимости от модели автомобиля. Если этого не сделать, грязное компрессорное масло, металлическая стружка и продукты разрушения старых компонентов кондиционера могут засорить конденсор, фильтр-осушитель или стать причиной поломки компрессора. Систему промывают при замене трубок, конденсора и даже уплотнительных резинок.

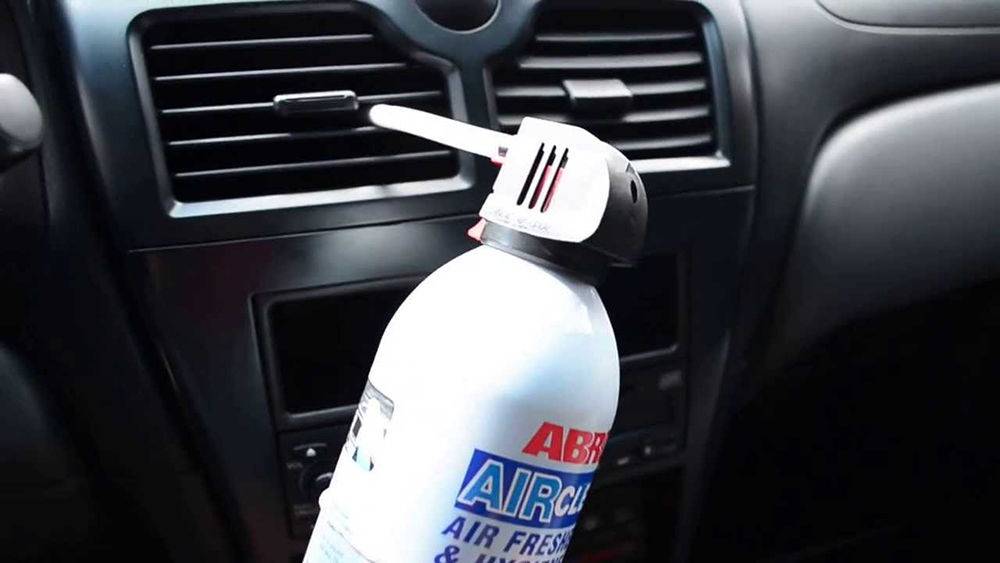

Способы промывки кондиционера

Автомойка не всегда помогает избавиться от загрязнений климатической системы, которые могут стать причиной появления различных неприятностей. Если вы заметили, что не холодит кондиционер в машине – скорее всего, он просто загрязнился. Поэтому периодически рекомендуется осуществлять промывку кондиционера самостоятельно. Эта процедура, хотя и потребует частичной разборки системы, но позволит выполнить чистку намного качественнее.

Для этого потребуется снять конденсор с креплений и немного его развернуть, чтобы получить хороший доступ и к внутренней части конденсора, и к межрадиаторному пространству, где тоже скапливается немало грязи. Для промывки можно использовать средство для мытья посуды, которым нужно обильно смочить все трубки радиатора и дать химическому средству время на впитывание (10 – 15 минут достаточно). Затем следует промыть радиатор струёй воды, которую нужно направлять строго под прямым углом. Напор должен быть небольшим – в противном случае повышается риск повреждения сот радиатора.

Степень чистоты можно определить визуально, если вся грязь не отмылась, необходимо выполнить процедуру повторно. Если заметите погнувшиеся (помятые) соты – необходимо их аккуратно выпрямить с помощью деревянной (не металлической!) палочки, после чего можно удалить оставшиеся твёрдые фрагменты (веточки, камешки, останки насекомых).

Если автомобиль эксплуатировался какое-то время со снятым компрессором или неисправным концессионером, а также после проведенного ремонта своими руками, прежде чем заправить систему кондиционирования, ей нужно сделать профилактику промывкой. Во время промывки из системы будет удалена грязь, влага, различные загрязнения, отработанное масло, которые мешают качественной работе кондиционера.

Заправка фреоном кондиционера

Промывка оборудования необходима и при зацикливании компрессора, так как в этом случае может попасть металлическая стружка, другие загрязнения. Промывка своими руками требует много времени и сил, так как приходится промывать каждую деталь отдельно. Для промывки своими руками понадобится инструмент для разборки и сборки оборудования и специальные средства, с помощью которых легко удаляются все загрязнения.

Ремонт автокондиционеров лучше выполнять на станции технического обслуживания, так как в системе кондиционирования задействовано высокое давление. После ремонтных работ потребуется промывка и дозаправка системы фреоном и маслом, при этом нужно точно знать количество заливаемой жидкости. СТО имеет все необходимое оборудование, инструмент для ремонта, промывки и заправки кондиционера.

Каждый автовладелец должен следить за состоянием своего автомобиля и ради профилактики делать регулярно диагностику и техническое обслуживание всего оборудования авто.

Переносные кондиционеры испарительного типа


Автомобильный кондиционер испарительного типа Если в полноценном автокондиционере в качестве хладагента выступает специальный газ, то в испарительном – обычная вода. Такое устройство не потребляет много мощности и подключается к прикуривателю. Конструкция очень проста. Также установка испарительного типа способна работать в двух режимах: как испаритель и как обычный вентилятор.

Главным компонентом является испаритель, который представляет собой теплообменник из синтетического материала. По конструкции он схож с автомобильным воздушным фильтром. Вода из емкости подается на испаритель, который смачивается. Воздух забирается из салона вентилятором и подается на испаритель. Охлажденный воздух подается обратно в салон. Эффект достигается за счет испарения воды. Такой дополнительный кондиционер действительно способен понизить температуру воздуха в салоне на 6-10°C, но есть определенные недостатки.

Большая часть испарений улавливается внутри кондиционера, но часть все же попадает в салон. От этого неизбежно повышается влажность. Это чревато появлением грибка и плесени.

Плюсами такого устройства является его мобильность и небольшая потребляемая мощность. Прибор способен работать от прикуривателя (достаточно силы тока 4А). Его можно включить даже при неработающем двигателе во время длительных стоянок, тогда как штатный кондиционер работает только при включенном двигателе.

Замена муфты

Муфта является обязательным элементом автомобильного кондиционера, обеспечивающим соединение вала компрессора с приводным шкивом, который вращается постоянно, независимо от того, включена климатическая система или бездействует. В настоящее время используется несколько типов электромагнитных муфт, причём для каждой разновидности требуется использовать своё масло. При несоблюдении этого требования муфта гарантированно выйдет из строя гораздо раньше среднего времени наработки на отказ. Поскольку муфта связана со шкивом, она постоянно вращается вместе с ним. При включении автокондиционера слышен щелчок, который и свидетельствует о том, что она вошла в зацепление с компрессорным валом, тем самым проводя его в действие.

Если щелчок не раздаётся, и при этом имеются различимые шумы в районе муфты, – это явный признак того, что данный элемент компрессора неисправен. Нередки и ситуации, когда по всем внешним симптомам муфта должна быть рабочей, но передача вращения с двигателя на вал компрессора не происходит. В таких случаях диагностика с использованием специального оборудования помогает локализовать причину неисправности. Отметим, что такие приборы стоят достаточно дорого, поэтому встречаются они далеко не на каждой СТО.

Отметим, что благодаря простоте конструкции приводная муфта считается достаточно долговечным узлом, который ломается относительно редко. В любом случае, ремонт муфты компрессора кондиционера автомобиля менее выгоден, чем её замена, поскольку стоит она недорого. А сама операция замены выполняется достаточно просто (особенно если вы уже занимались демонтажем компрессора).

Как проверить муфту компрессора

Самая простая проверка муфты компрессора электромагнитного (старого) типа состоит из следующих шагов.

  1. Включить кондиционер. Обычно это делается с помощью предназначенной для этого кнопки на водительской панели управления. При этом должен активизироваться специальный индикатор. Как правило, это сигнальная лампа либо на самой кнопке либо на приборной доске.
  2. Во время включения кондиционера кроме упомянутого индикатора из-под капота должен быть слышен негромкий щелчок, сигнализирующий о том, что муфта кондиционера соединилась с его валом.

На большинстве японских, а также на многих европейских и американских машинах одновременно с этим также принудительно включается вентилятор радиатора кондиционера. Зачастую звук присоединения муфты в салоне не слышен, поэтому диагностику муфты необходимо проводить дополнительно.

В отключенном состоянии компрессора вращается только его шкив, а прижимная пластина находится на своем посадочном месте.В момент включения кондиционера происходит примагничивание пластины к шкиву, что обеспечивает его работу. Для проверки работы муфты существует два способа.

Проверка при включении

Для реализации такой проверки работоспособности автокондиционера необходимо запустить двигатель и открыть капот. После этого просто включить кондиционер. Проверку желательно проводить вдвоем. Один человек включает кондиционер, а второй находится у открытого капота и слушает наличие упомянутого выше щелчка. У некоторых автомобилей муфту можно просто увидеть. В частности, не саму муфту, а ту часть, которую вращает ремень. Соответственно, если щелчок есть — хорошо, если нет — необходимо проверять работоспособность муфты дополнительно.

Чтобы рассмотреть компрессор в подкапотном пространстве желательно на проверку взять с собой фонарик.

Обратите внимание, что для некоторых немецких автомобилей данная проверка неактуальна в силу их конструктивных особенностей. В частности, это касается Mercedes A-класса, автомобилей Mercedes в кузове 220 различных классов, BMW Е60, Е65, Е87, а также автомобили Audi выпуска до 2003 года

Отсутствие упомянутого щелчка у данных машин обусловлено тем, что у нихприжимная пластина вращается постоянно, а включение кондиционера (сцепление) происходит внутри его конструкции.

Проверка при выключенном двигателе

Аналогичную проверку муфты можно выполнить и при выключенном двигателе. Например, это целесообразно, если двигатель очень сильно шумит, а звук сцепления муфты достаточно слабый. Проверку нужно выполнять по следующему алгоритму:

  • заглушить двигатель;
  • отсоединить штекер от компрессора, тем самым обесточив его;
  • с помощью дополнительного провода соединить плюсовую клемму аккумулятора с плюсовым разъемом на компрессоре (дополнительно нужно узнать, какой именно является плюсовым);
  • если муфта исправна, то в момент описанного подключения она должна двигаться, издавая описанные выше негромкие щелчки.

Как проверить компрессор кондиционера автомобиля

На многих новых автомобилях вместо компрессоров электромагнитного типа устанавливают компрессоры постоянного вращения (так называемые нового типа). Они обычно имеют пластмассовый шкив (сделано это специально, чтобы при заклинивании ломалась именно пластмасса, и приводной ремень не слетел с ролика), который соединен с валом компрессора постоянно. Внутри шкива есть резиновый демпфер. При запуске двигателя компрессор сразу начинает работать.

Распространенной поломкой компрессоров постоянного типа является заклинивание их приводных валов. Причин этому может быть много, например, перегрев (в том числе перегрев/засорение радиатора кондиционера), попадание внутрь мусора или мелких металлических частиц и тому подобного мусора.

Проверку в данном случае можно выполнить лишь одним методом — демонтажом узла и его полной разборкой. Зачастую ремонт такого компрессора достаточно сложен, а порой и невозможен. Поэтому чтобы не допустить заклинивания компрессора желательно следить за нормальным состоянием системы кондиционирования автомобиля и ее отдельных частей.

Правила эксплуатация автокондиционера

Продлить жизнь устройству, которое незаменимо в жаркое время года, достаточно просто. Приводим список рекомендаций, который позволит вам максимально отложить момент, когда вам придётся заниматься ремонтом этой сложной техники:

  1. Если на улице – жара, перед включением системы кондиционирования желательно открыть все 4 двери автомобиля, создавая благоприятные условия для полного проветривания салона. 3 – 5 минут достаточно, чтобы продолжить движение с включённым кондиционером.
  2. Никогда не опускайте стёкол при включенном автокондиционере (это касается и верхнего люка при его наличии, и дверей автомобиля). Дело в том, что поток встречного воздуха, попадая в салон, существенно снижает эффективность кондиционирования, заставляя кондиционер работать на полную мощность, увеличивая износ его деталей. Кроме уменьшения ресурса климатической системы, вы столкнётесь и с повышенным расходом топлива.
  3. Если по уважительным причинам автомобиль длительное время простаивает, или внешние условия не предполагают использования системы кондиционирования, следует еженедельно включать кондиционер, давая ему возможность поработать на протяжении 8 – 10 минут. Это необходимо для заполнения маслом всех деталей устройства – в противном случае металлические детали автокондиционера начнут корродировать, а эластичные прокладки – разрушаться.

Основные причины неисправности автокондиционера

Чаще всего агрегат перестает работать при выходе из строя внутренних элементов системы.

Давление

Кондиционер в машине выключается из-за резкого скачка или понижения давления в системе. Такое случается при повреждении датчика вследствие большого скопления грязи внутри или сильном ударе во время эксплуатации.

Не работает кондиционер в салоне

Также неисправность автокондиционера по давлению появляется из-за поломки электрической цепи. В результате датчик работает нестабильно, и сплит-система самопроизвольно выключается.

Ресивер

Эта деталь чаще всего выходит из строя из-за сильного загрязнения, повреждения во время ремонта или нарушения технологии заправки фреона. Признаки неисправности ресивера осушителя в автокондиционере следующие:

  • перебои в работе;
  • частые отключения сплит-системы;
  • обмерзание шлангов.

Выявить поломку легко — на поверхности устройства появляется иней.

Осушитель

В автомобильных кондиционерах ресивер совмещен с фильтром-осушителем. Причины поломки также заключаются в скоплении грязи или механическом повреждении.

Завоздушивание и утечка фреона

Среди распространенных причин неисправности автомобильного кондиционера — завоздушивание. Проблема появляется в следующих случаях:

  • воздух не был откачан при перезаправке сплит-системы;
  • или проник внутрь из-за разгерметизации.

Если не устранить эту причину неисправности автокондиционера, то из-за большого скопления воздуха увеличится количество влаги в хладагенте. Внутренние детали начнут обмерзать, а холодопроизводительность снизится.

Также проблема появляется при утечке фреона. Хладагента становится слишком мало, и кондиционер не может работать в полную силу.

Компрессор

К основным неисправностям автокондиционера относят поломку компрессора или разгерметизацию из-за следующих причин:

  • треснул корпус;
  • сломалась магистраль;
  • износилась прокладка.

Также причиной проблем становится износ сальника или приводного ремня, большое скопление грязи в системе.

Устройство автомобильного кондиционера


Любой автомобильный кондиционер состоит из пяти основных узлов:

  1. Компрессор. Может быть поршневым, лопастными или любым другим.
  2. Конденсатор, чаще всего расположенный в передней части двигательного отсека за радиаторной решеткой.
  3. Расширительный клапан, который регулирует подачу хладагента в испаритель.
  4. Испаритель, расположенный в салоне.
  5. Расширительная емкость с осушителем, через которую хладагент проходит на пути к испарителю.

Все элементы соединены между собой трубками и гибкими шлангами, по которым хладагент циркулирует в жидком и газообразном состоянии. Хладагент это особая смесь из веществ с подходящими физическими свойствами с добавлением устойчивого к холоду компрессорного масла.

Фактическая конструкция кондиционера может отличаться дополнительными узлами. Так, в некоторых авто конденсатор снабжается вентилятором для охлаждения, иные – снабжаются расширительным клапаном с цифровым управлением и тому подобное.

Компрессор вращается за счет двигателя, и соответствующее движение передается через ремень или электромагнитный контур (чаще всего в электромобилях и гибридных авто). Для успешного обслуживания кондиционера достаточно понимать конструктивные нюансы только своего авто.

Технически к системе автомобильного кондиционера также относятся крыльчатки в салоне, воздушные фильтры, вентиляторы, обдувающие конденсатор и множество других компонентов. Но их разнообразие очень велико, а принципиальная роль в работе кондиционера не так значительна, как основных узлов.

Основные неисправности кондиционера

Кондиционер состоит из нескольких узлов, все они могут выйти из строя. Определяется, какая именно деталь вышла из строя, по характерным признакам поломки.

Неисправность компрессора

Выход из строя механизма выдает себя характерным повышением шума. На корпусе видны потеки масла.

Чаще всего неисправность заключается в разгерметизации узла из-за износа прокладки, утечки хладагента непосредственно в магистрали.

Возможно появление трещины в корпусе, хотя такая поломка возникает редко.

Может износится сальник вала, в этом случае протечка происходит через него.

Если потеков масла нет, проверьте исправность электросети и приводной ремень, возможно, он ослаб или износился.

Компрессор кондиционера в разрезе.

Неисправность конденсатора

Узел представляет собой радиатор, в котором набегающим воздухом охлаждается хладагент, нагретый в салоне.

Основная неисправность – забивание пространства между пластинами радиатора грязью.

Это ухудшает охлаждение, система начинает перегреваться, эффективность кондиционера снижается. Радиатор нужно тщательно очистить.

Если из-под радиатора капает, возможно образование микротрещин, через которые утекает хладагент.

Радиатор, забитый грязью.

Неисправность испарителя

Выдает себя появлением в салоне неприятного запаха, появлением лужицы воды.

Основные причины: забившаяся трубка слива влаги, микротрещины из-за коррозии узла.

Неисправность ресивера-осушителя

Хладагент содержит влагу, которую нужно удалять для предотвращения коррозии в системе. Для этого в нее включают фильтр-осушитель.

Чаще всего поломка происходит из-за небрежной заправки кондиционера фреоном без соблюдения технологии.

Также к загрязнению водой системы может привести неправильный ремонт.

При неисправности осушителя кондиционер может самостоятельно отключаться. Также проверьте шланги, по которым подается фреон, они могут обмерзать.

Расположение ресивера-осушителя.

Неисправность терморегулирующего вентиля

Агрегат поддерживает давление в системе в заданных пределах, не позволяя при его повышении разорвать трубки.

Через расширительный клапан в этом случае сбрасывается часть хладагента, понижая давление.

Если ТРВ вышел из строя, то на это могут указывать такие симптомы, как:

  1. Обмерзание льдом и инеем шлангов, подходящих к испарителю.
  2. Перебои в поступлении охлажденного воздуха.
  3. Периодическое самостоятельное выключение кондиционера или цикличность его работы.

Основные причины поломки:

  1. Загрязнение хладагента.
  2. Неправильная настройка узла.
  3. Повреждение деталей клапана.
  4. Попадание в хладагент воды или пузырьков воздуха.

Расположение терморегулирующего вентиля.

Неисправность вентилятора

Функция вентилятора – обдув радиатора кондиционера. Если в движении охлаждению его пластин способствует поток набегающего воздуха, то во время стоянки или при езде на малой скорости без вентилятора эффективность работы кондиционера падает.

Несмотря на это вентиляторы устанавливаются не всегда. На некоторых системах они не предусмотрены.

Поломка узла диагностируется по резкому повышению шума или отсутствию вращения лопастей.

Основные причины неисправности:

  1. Выход из строя подшипника.
  2. Механическое повреждение.
  3. Выгорание щеток.
  4. Отсутствие контакта.
  5. Поломка реле.
  6. Перегоревший предохранитель.

Неисправность датчика давления

Агрегат необходим для предотвращения полоски системы при значительном повышении давления в системе.

Поэтому важно, чтобы датчик был всегда исправен. Поломка детали выдает себя самопроизвольными отключениями системы кондиционирования, а также нестабильностью в ее работе

Основные причины неисправности:

  1. Загрязнение узла.
  2. Окислившиеся или загрязненные контакты.
  3. Вышедшие из строя реле или предохранитель.

Датчик давления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
