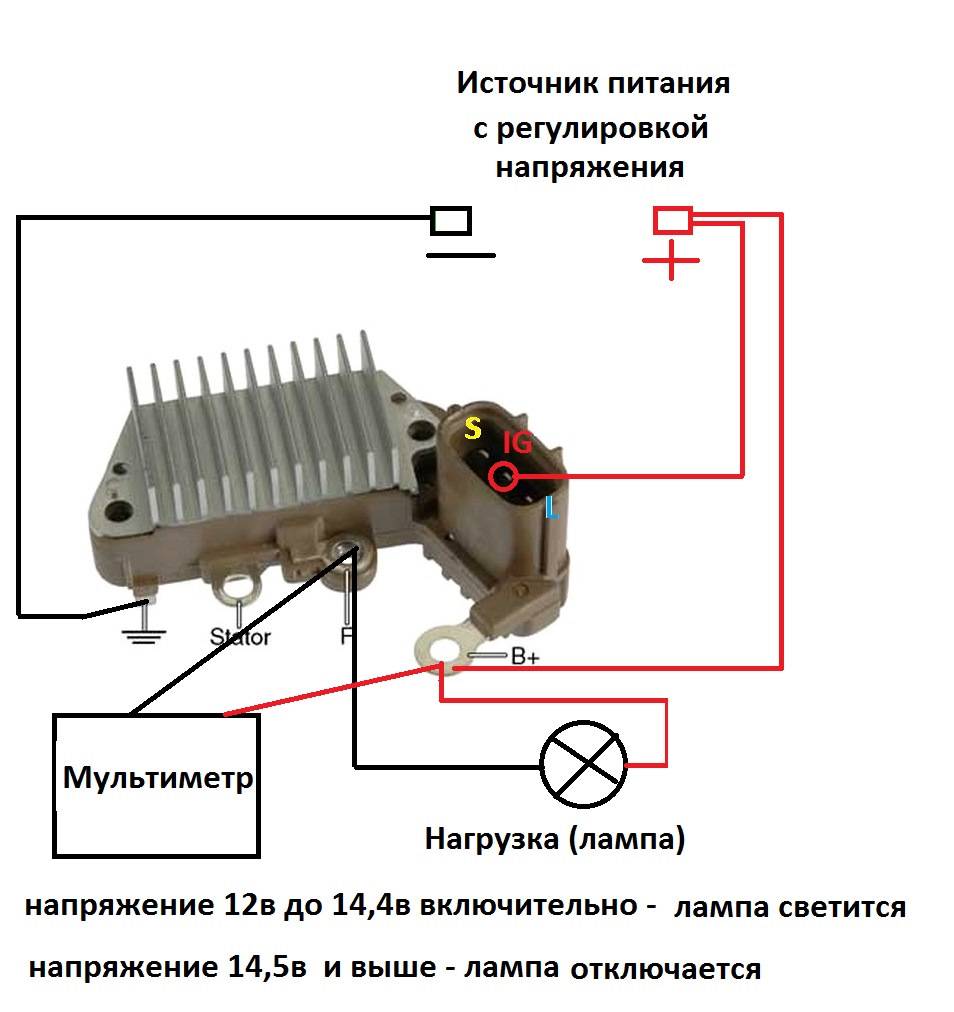

Как проверить реле регулятор

Конструктивное исполнение реле-регулятора и внешние признаки его неисправности

Реле-регулятор:

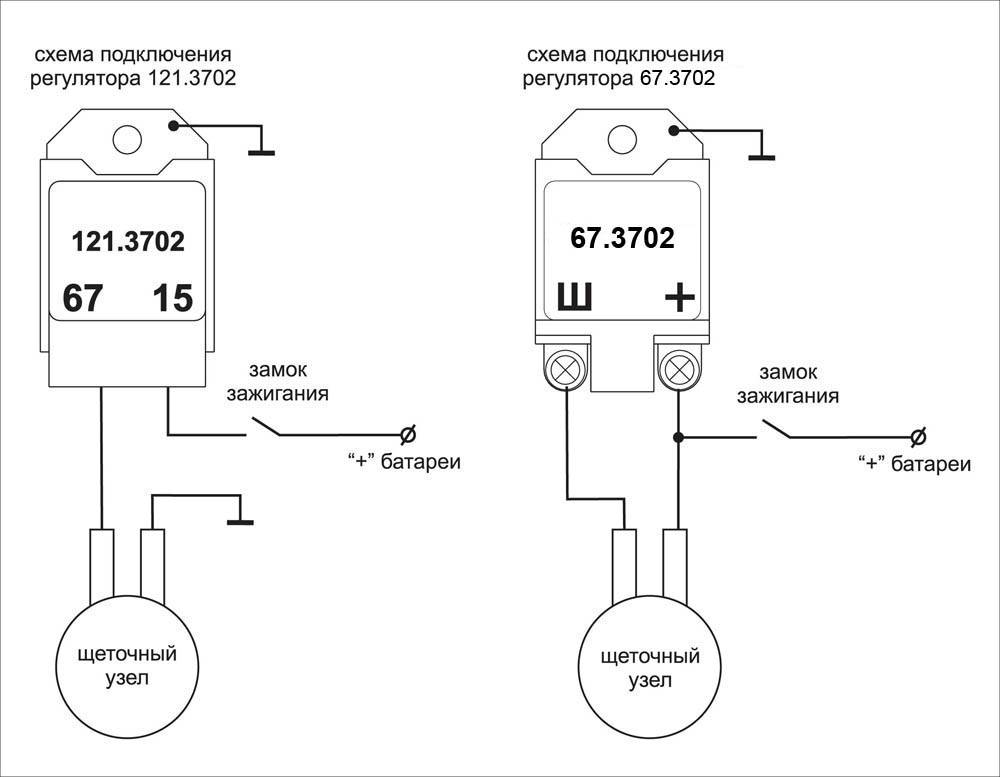

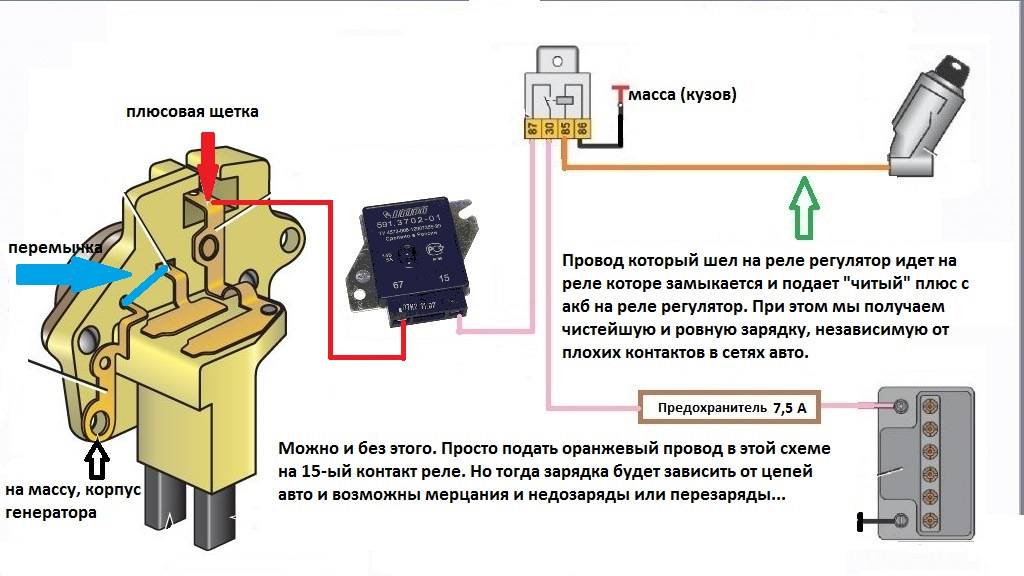

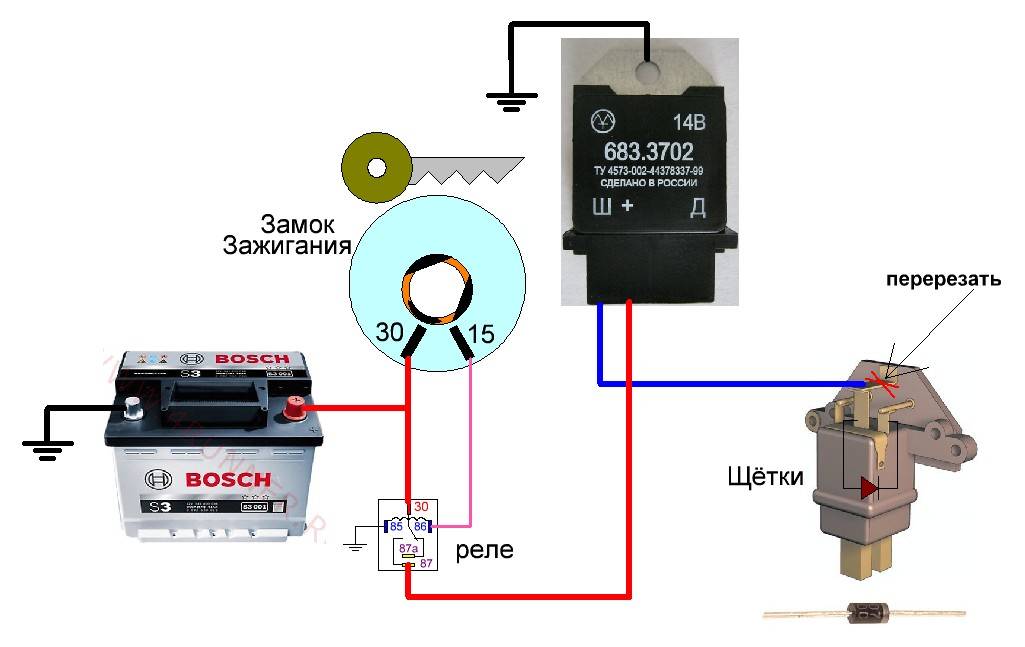

  1. Может быть выполнен в виде одного из модулей щеточного узла, используя его конструктив как несущую основу.

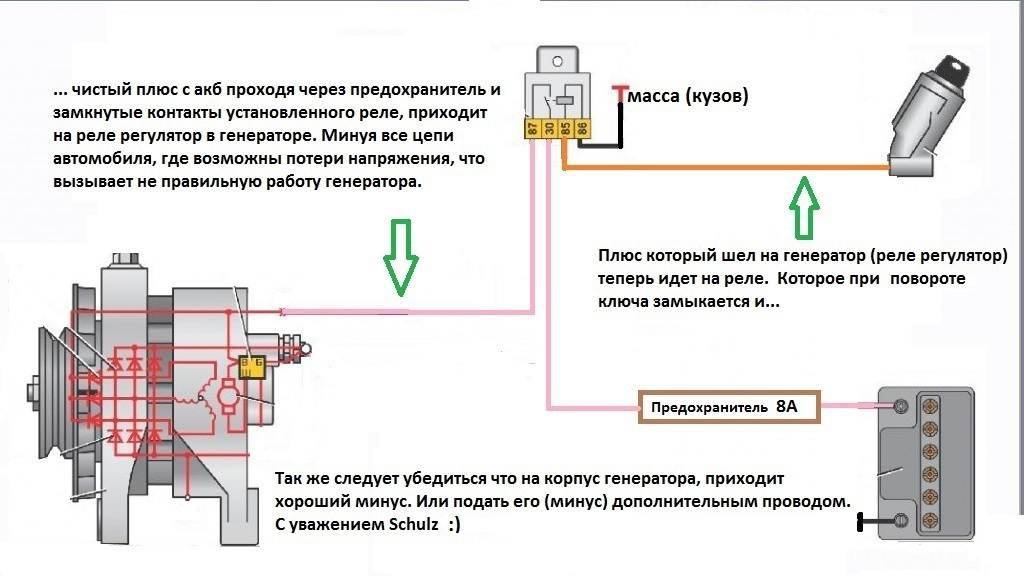

  2. Или же представляет собой отдельный элемент, установленный на корпусе на кронштейне.

Применение отдельного исполнения легко визуально обнаруживается за счет того, что реле находится в разрыве цепи протекания тока между генератором и аккумулятором. В любой форме своего исполнения реле представляет собой неразборный моноблочный элемент, корпус которого залит эпоксидным составом или иным герметиком. Это означает, что вышедший из строя компонент ремонту не подлежит.

Отказ реле-регулятора сопровождается недозарядом или перезарядом аккумулятора. Недозаряд аккумулятора приводит к тому, что

  • начинает плохо заводиться двигатель;
  • стартер не в состоянии провернуть коленчатый вал;
  • в тяжелых случаях автомобиль оказывается обесточенным и оставшегося заряда не хватает даже на включение индикаторов приборной панели.

Неприятным следствием перезаряда аккумулятора становится выкипание электролита. При этом на его корпусе в районе клемм и на самих клеммах появляются белый налет и потеки. Внешние признаки не являются исчерпывающими, однозначно не указывают на неисправность реле. Тем не менее, при их проявлении осуществляется комплексная проверка цепей и схемы генератора, в перечень процедур которой входит контроль исправности реле-регулятора.

Это интересно: Методики скрытого монтажа приборов в авто

https://youtube.com/watch?v=6LZEj2lHWJ0

Полезные советы

Всегда старайтесь держать в чистоте аккумуляторную батарею и генератор. Так как от попадания влаги контакты часто окисляются. А это сильно мешает нормальной работе всего электрооборудования. Нередко отклонения зарядного тока происходят именно от грязи. Стоит хорошенько почистить контакты и клеммы, как неисправность исчезает сама, без всяких замен и ремонтов. Чистота — залог хорошего здоровья не только для человека, но и для автомобиля.

При неисправном реле-регуляторе в системе электрооборудования может быть следующее: отсутствие зарядного тока, слабый зарядный ток при разряженной батарее, сильный зарядный ток при полностью заряженной батарее.

Прежде чем выявлять неисправности реле-регулятора, необходимо проверить генератор, для чего надо запустить двигатель, соединив между собой все клеммы реле-регулятора и по показанию амперметра проверить работу генератора.

При увеличении оборотов двигателя зарядный ток исправного генератора должен увеличиваться до 17 — 19 ампер (дальнейшее увеличение оборотов двигателя недопустимо). После этого нужно уменьшить обороты двигателя до 500 об/мин и отсоединить замыкающую перемычку, после чего остановить двигатель.

Остановка двигателя, раньше снятия перемычки, может вызвать повреждение генератора. Если зарядный ток прекращается после снятия перемычки с клемм реле-регулятора, то это значит, что в реле-регуляторе не работает реле обратного тока или регулятор напряжения.

Для определения, какой именно автомат реле-регулятора неработает, нужно проделать следующее:

1. Запустить двигатель и дать ему средние обороты. Отдельным проводником соединить клеммы „Я» и „Ш» реле-регулятора; если при этом зарядный ток появляется, то это указывает на неисправность регулятора напряжения.

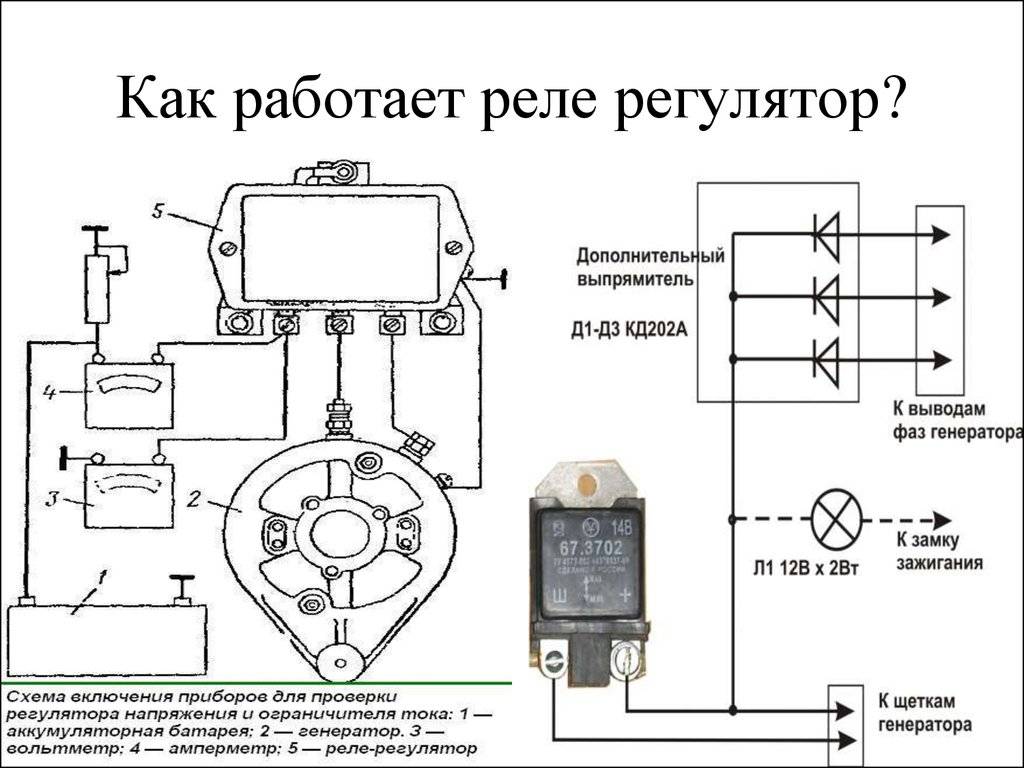

Фиг. 158. Стенд для проверки работы реле-регулятора:

1 — реостат, создающий нагрузку до 20 ампер, 2 — переключатель, 3 — амперметр, 4 — аккумуляторная батарея, 5 — вольтметр, 6 — переключатель, 7 — реле-регулятор, 8 — электромотор, 9 — тахометр, 10 — соединительная муфта, 11 — генератор.

2. Если соединение клемм „Я» и „Ш» реле-регулятора не вносит изменений, необходимо при средних оборотах двигателя соединить клеммы „Б»

и „Я». Появление зарядного тока будет указывать на неисправность реле обратного тока.

Для устранения выявленных недостатков реле-регулятор следует отправить в мастерскую.

Если реле-регулятор выйдет из строя в пути, далеко от базы, то генератор можно включить в сеть без реле-регулятора. Если неисправен только регулятор напряжения, то к клеммам „Я»

и „Ш» реле-регулятора или генератора необходимо присоединить лампочку в 15 свечей, 12 вольт (использовав переносную лампу).

При неисправном реле обратного тока к клеммам „Б»

и „Я» реле-регулятора присоединить отдельные куски изолированных проводов и вторые зачищенные концы ввести в кузов автомобиля. Если автомобиль двигается на прямой передаче со скоростью свыше 15 км/час, то концы проводов нужно соединить; при снижении скорости до 12 км/час провода следует разъединять.

Следует учесть, что включать генератор в цепь, минуя реле-регулятор, разрешается только в исключительных случаях.

Генератор без реле-регулятора дает повышенное напряжение, которое может резко сократить срок службы ламп, контактов, прерывателя и других приборов.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Читать также: Рейтинг газовых горелок с пьезоподжигом

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Внутри каждого автомобиля находится миниатюрная электростанция — генератор, который отвечает за выработку электропитания. Если в нём что-нибудь сломается, аккумулятор начнёт работать неправильно. Результат — внезапно заглохший двигатель. Почему-то это всегда случается в самый неподходящий момент. Чтобы не остаться без машины где-нибудь в глуши, периодически проверяйте регулятор напряжения генератора.

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

НА этом заканчиваю статью, думаю было полезно, читайте наш АВТОБЛОГ.

(19 голосов, средний: 4,32 из 5)

Похожие новости

Зазор на свечах зажигания. Какой должен быть и на что он влияет

Ремонт тормозного суппорта своими руками. Плюс подробное видео

Есть ли сцепление на «автомате»? Разбираем техническую составляю.

Регулятор напряжения — это электронный прибор, устанавливаемый на автомобильных генераторах для стабилизации входного напряжения на аккумулятор. Оно должно быть в пределах 13,2 — 14,5 вольт. Отклонения как в большую, так и меньшую сторону недопустимы. Это уже будет являться неисправностью генератора. В большинстве случаев виновником неисправности бывает именно регулятор напряжения. Этот прибор хотя и имеет небольшие размеры, но именно он оберегает аккумулятор от преждевременного выхода из строя.

Особенности изготовления

Изготовить регулирующее приспособление можно несколькими способами. Самый лёгкий -приобрести набор, содержащий уже готовую печатную плату и радиоэлементы, необходимые для сборки своими руками. Кроме них, набор содержит электрическую и принципиальную схему с описанием последовательности действий. Такие наборы называются KIT и предназначены для самых неопытных радиолюбителей.

Другой путь подразумевает самостоятельное приобретение радиокомпонентов и изготовление в случае необходимости печатной платы. Используя второй способ, можно будет сэкономить, но он занимает больше времени.

Существует множество схем разного уровня сложности для самостоятельного изготовления. Но чтобы сделать регулятор напряжения, кроме схемы, понадобится подготовить следующие инструменты, приборы и материалы:

  • паяльник;
  • мультиметр;
  • припой;
  • пинцет;
  • кусачки;
  • флюс;
  • технический спирт;
  • соединительные медные провода.

Техника изготовления печатной платы в домашних условиях называется лазерно-утюжной (ЛУТ). Её суть заключается в распечатывании печатной платы на глянцевом листе бумаги, и переносом изображения на текстолит с помощью проглаживания утюгом. Затем плату погружают в раствор хлорного железа. В нём открытые участки меди растворяются, а закрытые с переведённым изображением формируют необходимые соединения.

При самостоятельном изготовлении прибора важно соблюдать осторожность и помнить про электробезопасность, особенно при работе с сетью переменного тока 220 В. Обычно правильно собранный регулятор из исправных радиодеталей не нуждается в настройке и сразу начинает работать

Рекомендации по увеличению срока службы регулятора

Если неисправность реле-регулятора не будет вовремя обнаружена, то может потребоваться замена АКБ. Постоянное кипение электролита или полная разрядка оказывают очень негативное воздействие на работоспособность батареи. Чтобы минимизировать негативное влияние таких ситуаций следует правильно ухаживать за элементами электрической системы автомобиля, чтобы не допускать выхода регулятора из строя. Наиболее эффективными профилактическими мерами, направленными на поддержание этой детали в работоспособном состоянии, являются:

  • Регулярная чистка генератора. Наличие внутренних замыканий в обмотке статора и ротора могут являться основной причиной выхода регулятора из строя, поэтому регулярное проведение обслуживание этой детали позволит существенно продлить срок службы «шоколадки» или устройства, устанавливаемого отдельно в моторном отсеке.
  • Плановая и внеплановая подтяжка ремня генератора. При наличии даже незначительного проскальзывания ремня может наблюдаться существенное снижение производительности генератора, поэтому при малейшем подозрении на ослабление этого элемента следует незамедлительно выполнить настроечные работы.
  • Очистка контактных проводов от окисления. Качественное поступление электрического тока от генератора к потребителям позволит избежать скачков электричества и выхода из строя многих устройств, в том числе реле-регулятора.

Регулярный контроль напряжения на клеммах аккумулятора при различных режимах работы двигателя позволит своевременно определить неправильную работу реле регулятора. Обнаружение поломки на ранней стадии развития проблем позволит избежать серьезных последствий.

Схема и принцип работы

Работа стабилизатора у всех моделей практически одинакова и заключается в распределении тока, подаваемого от генератора, для его стабилизации и дальнейшего распределения по потребителям.

Практически одинакова у всех моделей работа стабилизатора

К основным периферийным потребителям скутера относятся:

  • аккумулятор;
  • индикаторы;
  • лампочки;
  • датчики;
  • обогатитель;
  • другие узлы;
  • пусковой обогатитель.

Как работает стабилизатор? Основным принципом его работы является выполнение функции трансформатора, который понижает напряжение до оптимального уровня, приемлемого для работы электрических приборов, а также стабилизирует сеть и предотвращает неожиданные скачки напряжения.

Для избежания этих проблем и их нежелательных последствий следует знать основы правильной работы электрической схемы и узлов напряжения скутера (рисунок 1).

Схема распиновки реле напряжения и отводки основных моделей скутеров

Распиновка реле-регулятора стандартна для всех моделей скутеров китайского производства.

Распиновка реле-регулятора скутера

Стабилизатор имеет алюминиевый корпус и пластиковые контакты, к каждому из которых подходит свой провод. У каждого контакта свой цвет провода. Это делает удобным соединение прибора с проводами, если пластиковый разъем стёрся. Подсоединять провода к контактам нужно по электрической схеме (Рисунок 3).

Электрическая схема подсоединения реле-регулятора

Для чего используют регулятор напряжения?

Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.

То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.

Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.

Реле-регулятор. Устройство реле-регулятора

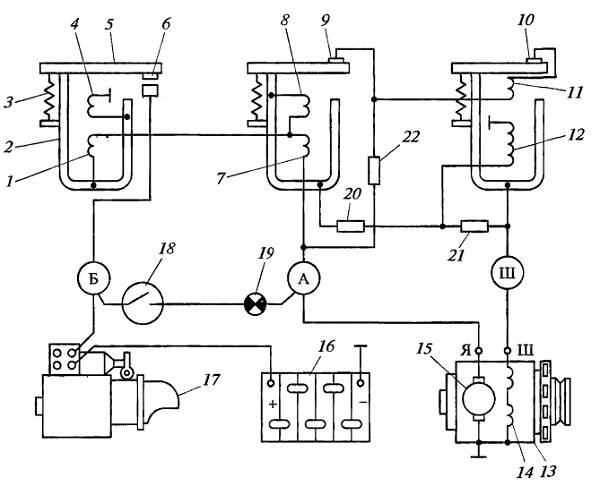

Рассмотрим устройство и принцип действия реле-регулятора контактно-вибрационного типа, регулирующего работу генератора постоянного тока и состоящего из РОТ, РН и ОТ.

Реле обратного тока включает в себя последовательную 1 и параллельную 4 обмотки. Если напряжение генератора 13 ниже напряжения аккумуляторной батареи 16, то магнитный поток, создаваемый параллельной обмоткой, мал. Поэтому якорь 5 не может притянуться к сердечнику и замкнуть контакты 6 РОТ. По мере увеличения частоты вращения коленчатого вала двигателя повышается напряжение, вырабатываемое генератором. Когда напряжение превысит напряжение включения РОТ (достигнет 12,5 В в 12-вольтной системе или 25 В в 24-вольтной системе электрооборудования), якорь притянется к сердечнику, и контакты 6 замкнутся. Ток пойдет по обмоткам 1 и 4 в таком направлении, что их магнитные поля совпадут. В результате магнитное поле последовательной обмотки 1 усилит эффект прижатия контактов 6. Генератор будет обеспечивать питание потребителей, а излишек его мощности будет использован для подзарядки аккумуляторной батареи.

С уменьшением частоты вращения вала двигателя или при его остановке напряжение генератора становится меньше напряжения на клеммах батареи. Электрический ток при этом стремится течь от нее к якорю 15 генератора, что может привести к перегрузке последнего. Магнитный поток последовательной обмотки 1 сразу изменит направление и размагнитит сердечник 2, контакты 6 разомкнутся и генератор отключится от батареи. Пружина 3 способствует быстрому размыканию контактов РОТ.

Регулятор напряжения представляет собой прибор, аналогичный РОТ. Контакты РН 10 в отличие от контактов РОТ под воздействием пружины стремятся быть замкнутыми. Они остаются в этом положении, если напряжение Ur генератора 13 ниже напряжения Uрh, на которое отрегулирован РН. Ток возбуждения генератора проходит по цепи вывод Я генератора — обмотки 7 и 8 ОТ — замкнутые контакты 10 — вывод Ш обмотки возбуждения 14 генератора — «масса» (корпус) генератора.

В момент, когда Ur > Uph, контакты 10 разомкнутся и ток возбуждения, минуя контакты 9 ОТ, пойдет через резисторы 20 и 21. Это произойдет при напряжении 14,5… 15 В в 12-вольтной системе и 29… 30 В в 24-вольтной. В результате сила тока в обмотках возбуждения уменьшится, а напряженность магнитного силового поля генератора снизится. Значение ЭДС в обмотке якоря и напряжение на выходных клеммах генератора также понизятся.

При снижении напряжения генератора уменьшится сила притяжения якоря параллельной обмоткой 12 РН, контакты 10 вновь замкнутся, и сила тока возбуждения увеличится.

Рассмотренный процесс повторяется периодически при частоте размыкания и замыкания контактов 10 в пределах 30… 200 с-1. Однако колебание напряжения на выводах генератора при этом не превышает 0,2 В. Напряжение, поддерживаемое РН, остается примерно постоянным и не сказывается на изменении силы света ламп освещения.

Ограничитель тока работает аналогично РН, но его последовательная обмотка 7 реагирует не на напряжение, а на силу отдаваемого генератором 13 тока. До тех пор пока мощность включенных потребителей не превышает номинальной мощности генератора, сердечник ОТ намагничен слабо и пружина подвижных контактов 9 удерживает их в замкнутом положении. Если мощность включенных потребителей превысит номинальную мощность генератора, то сердечник ОТ намагнитится настолько, что разомкнет контакты 9. В этом случае ток возбуждения пойдет двумя путями:

  1. через резистор 22, замкнутые контакты 10 Ph и далее к выводу Ш генератора 13
  2. через ускоряющую обмотку 8 ОТ, резисторы 20 и 21 и далее также к выводу Ш

Обмотка 8 способствует ускорению замыкания контактов 9, поскольку включена последовательно в цепь обмотки возбуждения генератора и создает магнитный поток, совпадающий по направлению с магнитным потоком основной обмотки ОТ.

Ремонт реле-регулятора японского мотоцикла.

На многих японских мотоциклах стоят тиристорные реле-регуляторы и они иногда выходят из строя. Цена нового реле- регулятора, по сравнению с ценами на отечественные детали, многих может неприятно удивить. К тому же попытка установить реле от автомобиля не всегда заканчивается успехом. Но ничего сложного в схеме мотоциклетных реле-регуляторов нет и их можно отремонтировать своими силами. В этой статье будет показан ремонт реле мотоцикла фирмы Кавасаки, но по такому принципу можно отремонтировать и реле других японцев, так как принцип работы у всех почти одинаковый.

Выход из строя реле обнаруживается просто: при проверке проводка цела и генератор тоже (о генераторе и его неисправностях можно почитать здесь, а о глюках в проводке вот тут), а аккумулятор не заряжается. Реле регулятор японского мотоцикла многие считают не ремонтопригодным, но его можно вернуть к жизни.

Как правило, выходят из строя силовые тиристоры VS1-VS3. Неисправную деталь можно вычислить при помощи тестера. Для этого нужно по очереди «прозвонить» контакты А1-А3 относительно общего вывода на разъёме реле. При этом нужно подавать «-» тестера на общий вывод. Иногда пробивает какой-то один тиристор, но чаще приходится менять все. Аккуратно, чтобы не повредить расположенные под ним детали, удалите слой герметика, найдите выводы, показанные на рисунке общего вида (будьте внимательны: расположение деталей может быть и другим).

Затем нужно перекусить проволочные перемычки a. b. c. d. f (если меняете только один тиристор, то отсоединяйте, естественно, только его), после чего удаляйте неисправные детали . В качестве замены можно использовать следующие отечественные полупроводниковые приборы. При мощности генератора до 300Вт можно применить Т112-16-20. Если мощность не превышает 140Вт, подойдут и не столь мощные, но более распространённые КУ-202 ( лучше те, что с индексом «Н»). Возможны и другие варианты, но придётся уточнить расположение выводов и характеристики приборов.

Устанавливать их можно как в корпусе реле-регулятора, так и на отдельном радиаторе, но в том и другом случаях только через слюдяные прокладки. После монтажа тестером проверьте качество изоляции. Если детали исправны, наладка не потребуется. После сборки обязательно залейте полость прибора герметиком или эпоксидкой!

Этот способ ремонта подтверждён двухлетней эксплуатацией мотоциклов фирмы Kawasaki.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Проверяем ротор/статор генератора

Как проверить генератор мультиметром? Для осуществления проверки понадобится присоединить концы прибора к контактным кольцам ротора. Оптимальное сопротивление обмотки составляет 2,3-5,1 Ом, поэтому его отсутствие означает, что обмотка где-то оборвана. Низкие показатели указывают на то, что между витками возникло замыкание. Если же прибор показывает превышение нормы, то нужно осмотреть контакты.

Кроме этого, необходимо измерить ток, используемый обмоткой. Для этого нужно подключить контактные кольца под 12 В, используя в цепи амперметр. Допустимый ампераж не должен превышать 3-4,5 А. Если это значение превышено, значит, в роторной обмотке возникло межвитковое замыкание, что указывает на необходимость перемотки или смены катушки. Это касается и реле-регулятора, у которого предельная сила тока — 5 А.

Для проверки статора понадобится откинуть выпрямитель, при этом сопротивление между концами обмотки должно колебаться в амплитуде 0,2 Ом. А между концами и нулем — 0,3 Ом. Если при включении генератор слишком громко шумит, то в статорной обмотке, либо выпрямителе возникло замыкание. Аналогичным образом осуществляется ламповая проверка. Накаливание нитей предупреждает о неисправности.

Назначение реле регулятора напряжения

Независимо от стажа и стиля вождения владелец авто не может обеспечить одинаковые обороты двигателя в разные моменты времени. То есть, коленвал ДВС, передающий крутящий момент генератору, вращается с разной скоростью. Соответственно, генератор вырабатывает разное напряжение, что крайне опасно для АКБ и прочих потребителей бортовой сети.

Взаимосвязь источников тока авто

В транспортном средстве находится минимум два источника электроэнергии:

  • аккумулятор – необходим в момент запуска ДВС и первичного возбуждения обмотки генератора, энергию не создает, а только расходует и накапливает в момент подзарядки
  • генератор – питает бортовую сеть на любых оборотах и подпитывает АКБ только на высоких оборотах

Рис. 2 В машине генератор и аккумулятор объединены в общую сеть

В бортовую сеть необходимо подключение обоих указанных источников для корректной работы двигателя и прочих потребителей электричества. При поломке генератора АКБ «протянет» максимум 2 часа, а без аккумулятора не заведется двигатель, приводящий в движение ротор генератора.

Существуют исключения – например, а счет остаточной намагниченности обмотки возбуждения штатный генератор ГАЗ-21 запускается самостоятельно при условии постоянной эксплуатации машины. Можно завести авто « с толкача», если в нем установлен генератор постоянного тока, с прибором переменного тока такой трюк невозможен.

Рис. 3 Заводка ДВС с толкача

Задачи регулятора напряжения

Из школьного курса физики каждый автолюбитель должен помнить принцип работы генератора:

  • при взаимном перемещении рамки и окружающего ее магнитного поля в ней возникает электродвижущая сила
  • электромагнитом генераторов постоянного тока служат статоры, ЭДС, соответственно возникает в якоре, ток снимается с коллекторных колец
  • в генераторе переменного тока намагничивается якорь, электроэнергия возникает в обмотках статора

Рис. 4 Принцип действия генератора авто

Упрощенно можно представить, что на величину выходящего с генератора напряжения влияет значение магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока – пригорание и залипание щеток при съеме с якоря токов большой величины – решена переходом на генераторы переменного тока. Ток возбуждения, подающийся на ротор для возбуждения магнитной индукции, на порядок ниже, снимать электроэнергию с неподвижного статора гораздо легче.

Однако вместо постоянно расположенных в пространстве клемм «–» и «+» производители авто получили постоянное изменение плюса и минуса. Подзарядка аккумулятора переменным током не возможна в принципе, поэтому диодным мостиком его предварительно выпрямляют.

Рис. 5 Выпрямитель генератора

Из этих нюансов плавно вытекают задачи, решаемые реле генератора:

  • подстройка тока в обмотке возбуждения
  • выдерживание диапазона 13,5 – 14,5 В в бортовой сети и на клеммах аккумулятора
  • отсечение питания обмотки возбуждения от АКБ при заглушенном двигателе

Рис. 6 Назначение реле регулятора напряжения

Поэтому называют регулятор напряжения еще и реле зарядки, а на панель выведена сигнальная лампа процесса подзарядки АКБ. В конструкцию генераторов переменного тока функция отсечения обратного тока заложена по умолчанию.
