Особенности ПТФ отличие от головных фар
Итак, основной задачей противотуманных фар является освещение дороги в условиях плохой видимости (дождь, снег, туман и т.д.). Однако, в отличие от головного света, есть особенности.
Прежде всего, ПТФ должны иметь максимально четкую верхнюю светотеневую границу, а также пучок света должен быть строго внизу и оказываться максимально широким. Если эти условия не соблюдены, это может стать проблемой как для водителя ТС, так и для других участников дорожного движения, которые движутся по встречной полосе.
Еще отметим, что даже если в головных фарах стоит самая мощная лампа, особенности, назначение и место установки таких фар не позволяет эффективно освещать дорогу в туман или в дождь.
Дело в том, что головной свет должен как можно дальше освещать дорогу, не слепить встречных водителей и захватывать обочину. Однако в условиях ограниченной видимости ни дальний, ни ближний свет не справляются с такой задачей. Причина — мощный световой поток отражается от частиц влаги, перед водителем появляется мутная «стена». Особенно это заметно при включении дальнего света.
В свою очередь, качественные ПТФ отличаются меньшей мощностью, а сама оптика выполнена и установлена так, чтобы свет туманок буквально «пробивал» влагу и туман. Главный секрет в том, что обычно туман не касается земли, а противотуманные фары стоят максимально низко.
С одной стороны, туманки светят не так ярко и далеко, как головной свет, однако в условиях плохой видимости именно они освещают несколько метров дороги перед автомобилем. Главное, соблюдать правила установки ПТФ и настройки такой оптики.
В двух словах, существуют четкие нормы и стандарты, которых нужно обязательно придерживаться при установке. Дополнительные регулировки позволяют выставить туманки так, чтобы световой поток ложился на дорогу, не слепил водителя, не формировал «стену» в тумане перед автомобилем и т.п.
При этом важно понимать, что дешевые и некачественные ПТФ, а также неправильно установленные противотуманные фары ВАЗ или любого другого авто будут слепить встречные автомобили, однако не способны осветить дорогу в полной мере
По этой причине во время подбора туманок, в первую очередь, нужно уделять данной оптике особое внимание.
Второй вариант подключения противотуманок
Сначала выберите область для установки приборов – для этого внизу под бампером предусмотрен небольшой отсек. Кстати, фары бывают разными, одни из них рифленые, созданы для рассеивания света, а прозрачные освещают пятнами. Хотя прозрачные агрегаты сегодня пользуются у собственников ВАЗ-2110 большим спросом, специалисты считают их не такими уж полезными.
Монтаж начинается с отсоединения проводов, идущих к датчику уровня жидкости и бачку омывателя. Отсоедините гайку, находящуюся на бачке смывателя, и извлеките целый пучок кабелей, находящихся слева под лонжероном.
Рассматривая разъем Ш1, следует брать во внимание 3 провода: желтого цвета и 2 желто-черных. Отрежьте 2 куска кабеля желтого оттенка, протяните внутрь салона ВАЗ-2110. Далее зачистите кабель, обожмите клеммами достаточной ширины по типу «папа» и определите внутри колодки так, чтобы провод был присоединен к окрашенному в черный с желтым
Далее зачистите кабель, обожмите клеммами достаточной ширины по типу «папа» и определите внутри колодки так, чтобы провод был присоединен к окрашенному в черный с желтым.
Соедините вместе колодку с 2-мя проводами желтого цвета, прижмите их к жгуту, после этого можно монтировать на прежнее место омывающий бачок.
Теперь вам понадобится провод (2 штуки) с длиной до 0,5 м. Добавьте клеммы под массу и закрепите к шпильке, захватите также провод массы, идущий от фары. Когда кабель от противотуманной фары уже находится в переднем лонжероне, протяните кабель там, где планируется фиксация фар. Не забудьте обработать каждый кабель клеммой массы.
Зачем нужны противотуманные фары
Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.
Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.
Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном
При сильном тумане правильно смонтированное дополнительное освещение даст видимость боковой линии разметки дорожного полотна не более 10 метров. Но и этого вполне хватит для соблюдения безопасности, так как в условиях плохой видимости автомобили едут на предельной малой скорости.
При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.
Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.
Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях
Что нужно иметь под рукой
Для выполнения работ вооружимся следующими предметами:
- ключами на 8 и 10;
- отвертками плоскими и крестообразными;
- ключом на 6 граней, регулирующим распространение света;
- изолентой, кусачками, плоскогубцами (возможно, паяльником);
- стяжками для крепления проводки и куском прочной проволоки из стали;
- собственно, фарами;
- самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.
Кнопка, реле и провода с разъемами Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.

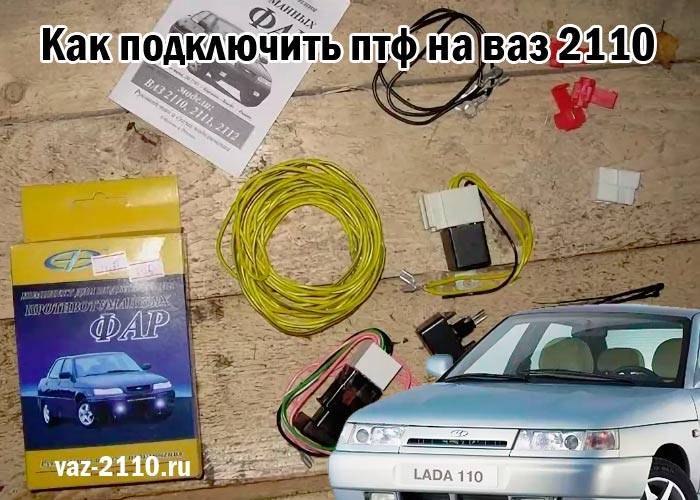

Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.
Детали для установки в передний бампер
Последовательность выполнения работ
Итак, ниже представлена подробная инструкция, воспользовавшись которой вы можете без труда оснастить свою любимицу противотуманками:
- как и в ряде других электроработ, наши действия начинаются с отключения питания от АКБ (клемма «минус»);
- теперь можно приступать к демонтажу бампера. Нам необходимо выкрутить винты и снять черные пластиковые решетки. Возможно, потребуется снятие номерного знака;
Начинаем работу по установке ПТФ
- решетки и бампер крепятся саморезами и винтами – вы сможете их нащупать руками, даже без ямы. Когда снимете бампер, то увидите, что места крепления обозначены стрелками. Это позволит в будущем выполнять такие работы гораздо быстрее;
- колесные арки дополнительно удерживают бампер 3-мя саморезами – не забудьте выкрутить их также;
- теперь можно бережно начинать выводить из-под арок боковины бампера, используя раскачивающие движения, и снимаем его целиком. Заглушки отгибайте при помощи плоской отвертки;
- сами противотуманки крепятся на тройку саморезов каждая;
- теперь нам нужно дотянуть проводку в салон (как показывает видео в этой статье). Многие рекомендуют в этом месте снять водительское колесо и арочную защиту;
- там, где располагается сцепления педаль, обнаружим то место, где провода собраны в жгутик и толкаем наружу уплотнитель;
- теперь можно протягивать проводку с применением жесткой стальной проволоки. Суть состоит в том, чтобы затянуть проводку из салона в пространство под капотом. Можно сразу предусмотреть проводку для подключения светодиодных габаритных огней, , сигнализации, дистанционного открытия капота и всего прочего, что еще не установлено;
ПТФ в сборе
вместе с фабричными будут проходить наши новые колодки проводов, после чего их можно стянуть вместе пластиковыми стяжками по типу хомутов. Если есть потребность, в этом может помочь схема подключения противотуманных фар на Калине;
Собираем фару полностью
Продолжаем наш алгоритм установки ПТФ:
- сохраняем требуемую длину для противотуманок и начинаем прикручивать к болтам отрицательные клеммы. Можно использовать для этого любые болты, располагаемые на металлических частях кузова, кроме болтов крепления картера двигателя, поскольку через них отсутствует нормальный контакт между защитой и кузовом машины;
- под решеткой радиатора удобнее будет протянуть провод к правой фаре;
Присоединение проводов
- в случае необходимости удлинения проводов делайте скрутку, а лучше даже пропаяйте это место и заизолируйте;
- мощность, которую потребляют противотуманки, требует подключения через реле, которое управляется кнопкой (см. фото);
- возьмите питание от розового проводка, что ведет к блоку предохранителей (реле К7). Оно предназначено для включения дальнего освещения, а напряжение на нем появляется только при включенном зажигании;
- используем предохранитель на 15 Ампер;
- контакты от реле посредством проводов с сечением не меньше 0,75 мм подключаются к проводам противотуманных фар и к реле;
- после выполнения всех подключений необходимо проверить как мы собрали наш комплект и есть ли питание в цепи. Для этого подсоединим массу автомобиля и проверим, как светят фары при включении от кнопки;
Бампер с установленной фарой
осталось в обратном порядке собрать бампер, наблюдая при этом, чтобы не произошло нигде защемления проводов. Цена и степень сложности такого ремонта будут под силу любому владельцу Калины. Для того, чтобы произвести регулировку света фары, снизу есть доступ к регулировочному винту.
Как необходимо действовать при установке ПТФ
- Для установки противотуманных фар в бампер автомобиля, прежде всего необходимо извлечь пластиковые заглушки из переднего бампера , то есть освободить посадочные места для ПТФ. Провода, входящие в комплект ПТФ аккуратно прокладываем в районе переднего бампера, как справа, так и слева, используя имеющиеся штатные выходы к ПТФ , которые находятся рядом с радиатором с двух сторон соответственно.
- Провода могут быть прикреплены к кузову при помощи хомутов. Все соединения проводов должны иметь, надежный контакт и основательно изолированы во избежание контакта с кузовом и попадания влаги.
- Длину проводов необходимо выбирать так, чтобы с легкостью можно было извлекать фару при необходимости. Стандартные фары просты в установке и подключении. Подключаем наши проложенные провода к цоколям и вкручиваем лампы. Производим крепление фары в штатном месте двумя саморезами, закрываем пластиковой заглушкой. Далее подключаем электрическую часть используя штатную монтажную электрическую схему автомобиля.
- Согласно требованиям безопасности при проведении монтажных и демонтажных работ связанных с электричеством следует снять напряжение с токоведущих цепей, это значит, что прежде всего нужно отключить АКБ.

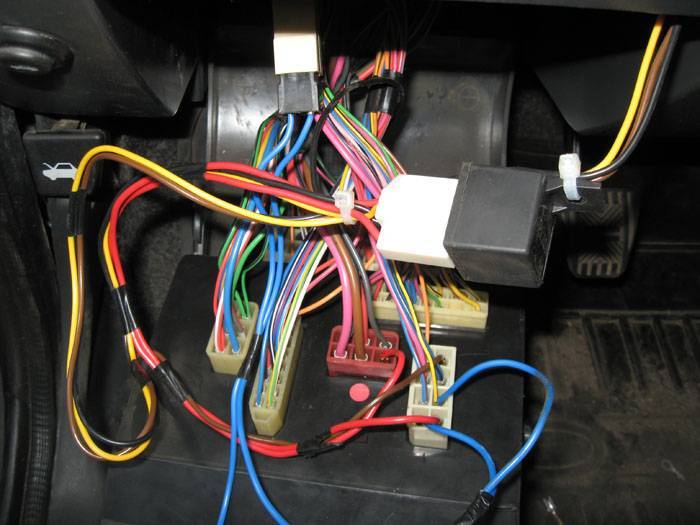

- Следующим шагом будет работа с блоком предохранителей (БП), для собственного удобства следует целиком извлечь блок из отсека приборов и раскрыть его.
- Добавляем в разъемы (красный и белый) два кабеля длиной приблизительно 15-18 см, с двух сторон разъемы типа «мама».
- Один кабель в штекере красного цвета (БП), выведен на постоянный «+» (проверяйте), его тащим на тридцатую(30) ногу реле (посмотрите на обороте реле). Второй кабель, это «+» от реле с восемьдесят седьмой(87) ноги обратно (БП) в штекере белого цвета.
- Переворачиваем БП и находим плавкие вставки F4 и F14 (по 10 А) — именно они и защищают электрические цепи штатных ПТФ от токов короткого замыкания. Плюсовой провод подходит к предохранителям и разделяется на два провода соответственно на каждую противотуманку по «плюсу».
- Опираясь на штатную электрическую монтажную схему автомобиля производиться дальнейшее расключение проводов к разъемам противотуманок. Для удобства монтажа некоторые провода можно удлинять на 20-30 см.
- Минусовой провод черного цвета, который приходит на восемьдесят шестую(86) ногу реле, является проводом, который управляет включением противотуманок.
Существует несколько вариантов, откуда брать «массу»:
- Можно подключать противотуманки на прямую, это значит, что при включении зажигания либо нажатии кнопки включения габаритных огней будут включаться и противотуманные фары.
- Или вариант через кнопку, т.е плюсовой провод идет от замка зажигания либо кнопки включения габаритных огней на кнопку включения противотуманок и ПТФ включаются при нажатии кнопки .
Различают две модификации ВАЗ 2110: со штатной панелью приборов и европанелью. Их отличие в расположении кнопок
На это следует обратить внимание и предусмотреть запас по длине монтажных проводов
После производства всех монтажных работ, закрываем блок предохранителей и возвращаем его на место.
Накидываем клеммы на аккумулятор и производим проверку работы световых приборов автомобиля. Если все работает нормально, значит, монтаж произведен, верно, и основательно прикручиваем аккумуляторные клеммы.
Противотуманные фары на ВАЗ-2110
Если отталкиваться только от функциональности, то эти фары предназначены для освещения пространства только в непогоду.
Использовать их вместо фар головного света нежелательно, поскольку ввиду нижнего расположения они будут слепить встречных водителей. Кроме того, противотуманки собирают всю грязь и пыль, брызги и зимнюю посыпку с дороги, а это тоже влияет на рассеивание пучка света и на помехи для встречных водителей.
Разновидности
В продаже существует масса разновидностей противотуманных фар.
Они комплектуются как обычными лампами накаливания, так и галогенными, светодиодными и, конечно, ксеноновыми.
Последний вариант мы и рассматривать не станем, поскольку более бестолкового применения газоразрядному свету придумать сложно.
Встречаются комбинированные противотуманки , в которые встроены дневные ходовые огни. Неплохой экономный вариант.
Противотуманная фара, совмещенная с дневными ходовыми огнями.
Конечно, и по форме есть из чего выбрать — классические круглые и прямоугольные, овальные и квадратные, орлиные и ангельские глаза. Здесь только чувство меры и привитый вкус на уроках изобразительного искусства будут нам советчиком.
Делят противотуманки и по типу рассеивателя — линзованные, рифлёные, прозрачные.
Противотуманки Бош ООО «Аутомотив Лайтинг»(Рязань) и лампы Osram All Season (всесезонные) Super H3.
Для противотуманных фар особой разницы нет, хотя у каждого свои предпочтения, как и в случае с цветом рассеивателя. Он может быть как классическим белым, так и жёлтым. Что касается цен, то для примера приведём несколько комплектов, импортных и отечественных:
- пара ПТФ Bosch производства г. Рязань, в комплекте только фары, без проводки, цена 990 рублей;
- DLAA LA-519 , похожи на предыдущий комплект, но с прозрачным плафоном, цена 860 рублей за пару;
- комбинированные китайские фонари ZFT 162A , 1000 рублей за пару, есть светодиодные дневные ходовые огни, рифлёный плафон;
- DLAA PL519DB , Китай, встроенная светодиодная подсветка, под лампу Н1, цена порядка 1300 рублей.
Есть в продаже и противотуманки завода Автосвет (г. Киржач), а также известных мировых производителей (Hella, Valeo, Sirius, Farren, Sho-Me) c ценами от двух и до пяти тысяч.
Оригинальные противотуманные фары «Киржач».
Руководство по установке
На ВАЗ 2110 или даже — вполне разумное решение, ведь эта оптика позволяет отлично справиться с проблемой освещения дороги в туман. Если автовладелец никогда ранее не сталкивался с такой задачей, то ему наверняка будет интересно узнать, как подключить противотуманные своими силами. Подробнее об этом мы расскажем ниже.
Инструменты и материалы
Чтобы установить или ксенон в ПТФ, вам понадобятся:
- Сами фары, которые можно приобрести в любом магазине. Отечественные магазины могут поставлять фары в двух вариациях — для центральный консолей старого образца оптимально использовать ПТФ для «десяток», но если ваша машина оснащена новой торпедой, то понадобится оптика для ВАЗ 2115. В данном случае разница заключается в кнопках включения оптики.
- Мультиметр для замера напряжения.
- Контрольная лампочка с проводом.
- Упаковка термоусадки.
Если вы решите использовать ксенон в противотуманки, то дополнительно вам также потребуется ксеноновый комплект.
Схема подключения
Как правильно подключить противотуманки на свое авто:
- Сначала нужно открыть блок с предохранителями и выкрутить один саморез, после чего само устройство нужно развернуть. Зеленым цветом на фото отмечены провода, которые нужно будет подключить дополнительно. Цифрой 1 отмечается кабель, передающий положительный заряд, можно проверить при помощи контрольной лампы. Соединение этого провода осуществляется с реле на разъем 20, что касается провода под цифрой 2, то это также плюс и его нужно подключить к реле на ножку 87.
- Далее, к предохранительным элементам нужно подключить провода, которые впоследствии разойдутся на левый и правый фонари. Производится монтаж проводки, на выход с двойным контактом «мама» подключается соответствующий провод (также с выходом «мама» на обоих концах), длина которого должна составлять 30 см.
- После этих действий нужно вставить кабеля с одиночными контактами типа «мама» в белый разъем на блоке. Что касается разъема с двойной «мамой», то его необходимо вывести из блока и подключить к выходу «папа», который расположен сзади от кнопки открытия багажного отсека.
- Далее, черный кабель, который отмечается цифрой 3 и идет от выхода 87, следует провести от верхней части БП, этот провод является минусом. Здесь вы сможете увидеть провода, которые были установлены еще на заводе, они подведены под гайку, которую можно открыть ключом на 10. Кабель, который отмечается цифрой 4, обеспечивает активацию и деактивацию оптики.
Есть несколько вариантов, откуда можно проложить кабель управления противотуманками:
Как вариант — от габаритный огней напрямую, без использования переключателя. В этом случае противотуманная оптика будет автоматически включаться вместе с габаритными огнями.
- Еще один вариант — от тех же габаритных огней последовательным образом, но уже с использованием переключателя. В данном случае, на регулятор переключения противотуманными фонарями будет поступать напряжение. Однако включаться оптика будет только в случае нажатия на кнопку.
- Еще один вариант — от системы зажигания через переключатель. То есть когда водитель будет включать зажигание, на переключателе оптики будет присутствовать плюс. Как и в предыдущем случае, включаться фонари будут только после активации переключатели.
- В моторном отсеке следует отключить провода, который подводятся к регулятору контроля жидкости и расширительному бачку омывателя. Чтобы сделать это, выкрутите гайку фиксации омывателя и демонтируйте колодку с проводами, которая расположена под левым лонжероном.
- Для разъему Ш-1 вам потребуется три кабеля — один желтый и два черно-желтых.
- После этого нужно будет отрезать два куска от желтого кабеля — их следует протянуть в салон транспортного средства. Проводка тщательно зачищается, к ней подключаются клеммы типа «папа». Выполнив эти действия, разъемы нужно подключить к колодке таким образом, чтобы отмеченный кабель подключился с черно-желтым проводом. Далее, колодку необходимо соединить и придать к жгуту два кабеля желтого цвета. Сделав это, бачок омывательного устройства можно установить на место.
- После этого вам понадобятся еще два отрезка провода, для каждого должна составлять 0.5 м. К этим проводам необходимо подключить клемму под массу, после чего зафиксировать ее к шпильке вместе с кабелем массы от оптики.
- Кабель от ПТФ нужно протянуть от переднего лонжерона и вывести туда, где будет фиксироваться сам фонарь. К каждому из кабелей необходимо подключить клемму массы.
- После этих действий скобы монтируются на сам бампер, а на провода подключаются колодки клеммы. Завершающим этапом будет монтаж лампочек в фонари (автор видео — канал proVAZ-2110).
Особенности электрооборудования
Кроме того, автопроизводителем осуществлялась заводская подготовка под установку:
Как обнаружить неисправности заднего фона. Проверка заднего фона может быть выполнена как самостоятельно, так и с помощью авто экспертов. Сначала визуально проверьте деталь: она не должна иметь видимых повреждений. Хорошей практикой является диагностика ламп, электрической цепи, предохранителей, реле катушки. Специалисты сервисной станции проводят проверки с использованием специализированного устройства — тестера. Последний позволяет точно обнаруживать неисправности.
Вы можете заметить, что для подсветки требуется диагностика с помощью следующих сигналов. Лампочки часто заменяются; конденсация, которая накапливается внутри здания; некоторые лампы полностью или частично разрушены; мигает или загорается индикатор; Лампочка слабая. Причины сбоев заднего фонаря.
- электрических стеклоподъемников ;
- гидроусилителя руля ;
- противотуманных фар в переднем бампере .
Электрическая схема ВАЗ 2110
Благодаря их расположению задние фонари подвергаются высокому риску механического повреждения. Грохот камней и посторонних предметов, отказ парковки, пренебрежение другими участниками дорожного движения — все это может привести к образованию трещин, царапин и порезов на поверхностях компонентов. Износ абразивов может произойти из-за плохой обработки, например, при очистке грязи с помощью сухих тканей.
Как работает рассматриваемое устройство
Часто нарушение целостности электрической установки может стать ключевым фактором отказа задних фонарей. Это обычно вызвано загрязнением, влажностью контактов и разъемов, повреждением изоляции, изменениями тока в электрической цепи, слабым подключением элементов, установкой компонентов низкого качества и другими факторами.
Вот почему, начиная с 2000 года, на моделях с электронной системой потребовалось более качественно защитить контакты. Поэтому, в цепь управления ПТФ между кнопкой в салоне и «+» установили реле. А сама кнопка была заменена на двухрежимную.
Что нужно знать об устройстве
Многие недостатки задних фонарей вызваны разгерметизацией их помещений. Ввод влаги и грязи вызывает деструктивное воздействие на отражатель и контакты и становится причиной конденсации света. Как правило, ремонт заднего освещения включает замену плавленых ламп, розетки, чистящих контактов и разъемов. Иногда для устранения дефектов нет необходимости в демонтаже компонентов: все, что вам нужно сделать, это получить доступ к задней крышке световой коробки, снять ее, вынуть розетку и снять лампу, удалив зажимы. На фото — схема включения противотуманных фар ВАЗ 2110 с реле защиты ПТФ

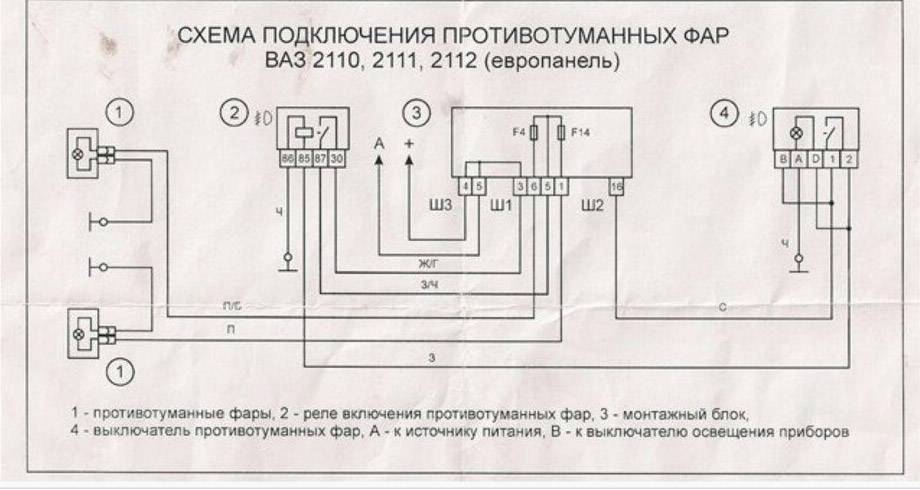

На представленной иллюстрации отмечено:
- противотуманные фары (передние);
- реле включения ПТФ с выводами 30, 85,86 и 87;
- монтажный блок, к которому подключается реле;
- переключатель наружного освещения на панели приборов;
- кнопка включения противотуманных фар;
Также буквами обозначено:
- к источнику питания (генератору и АКБ);
- к кнопке выключателя освещения приборов.
Противотуманные фары ВАЗ 2110
Владельцы автомобилей десятого семейства разных лет выпуска оказались в неравном положении, поскольку, во-первых, имели разную электрическую схему:
- Кнопка включения задних ПТФ с фиксацией и без реле защиты (в моделях до 2000 г. в.);
- Кнопка без фиксации и с реле в цепи включения ПТФ (модели с 2000 г. в.).
