Измерение компрессии в двигателе своими руками

Содержание

1 Что влияет на компрессию дизельного двигателя?
2 Рассмотрим основные элементы,имеющие важное значение для компрессии дизельного двигателя. 2.1проверка. Проверка компрессии, представляет собой наиболее точную и продуктивную проверку состояния цилиндро — поршневой системы, головы блока цилиндров, а также прокладки ГБЦ и распределителя

Для проведения диагностики используют специальный измерительный прибор — компрессометр. Также нередко применяется прибор под названием компрессограф. Основное отличие второго, в возможности фиксировать результаты проверки на носителе и дальнейшем отражении полученных показателей

2.2 ЦПГ.
3 Каким образом осуществляется проверка?

Проверка компрессии, представляет собой наиболее точную и продуктивную проверку состояния цилиндро — поршневой системы, головы блока цилиндров, а также прокладки ГБЦ и распределителя. Для проведения диагностики используют специальный измерительный прибор — компрессометр. Также нередко применяется прибор под названием компрессограф. Основное отличие второго, в возможности фиксировать результаты проверки на носителе и дальнейшем отражении полученных показателей.

На первый взгляд, проверка компрессии может показаться простой процедурой, не требующей серьезного опыта и глубоких знаний. Как правило, к проверке относятся как к определению работоспособности или гибели двигателя автомобиля. На практике, процедура не является такой простой, как может показаться. Процедура имеет ряд закономерностей и определённых правил, только при соблюдении, который можно правдоподобно определить состояние двигателя.

Помимо общих правил для проверки дизельного и бензинового двигателя, диагностика дизеля несет в себе ряд существенных отличий. Некоторые детали практически ничего не рассказывают о работе бензинового мотора, в то время как неплохо раскрывают состояние дизеля. Некоторые автолюбители, столкнувшиеся с проверкой компрессии в бензиновом движке, забывают о значимых деталях при дальнейшей диагностике дизеля. Но к сожалению, проверка без учёта особенностей дизельного мотора не принесёт желаемых результатов.

Поэтому перед тем как начать проверку компрессии дизельного двигателя, необходимо разобраться с самыми основными моментами диагностики. Как известно опытному автолюбителю, отношение величины камеры сгорания при положении поршня в максимально верхней точке к голове когда поршень внизу — определяет степень сжатия. Эта величина определяется индивидуально, исходя от определённых особенностей конкретного двигателя. Во время эксплуатации автомобиля эта величина остаётся неизменной, кроме случаев увеличения толщины прокладки гидравлического блока цилиндров.

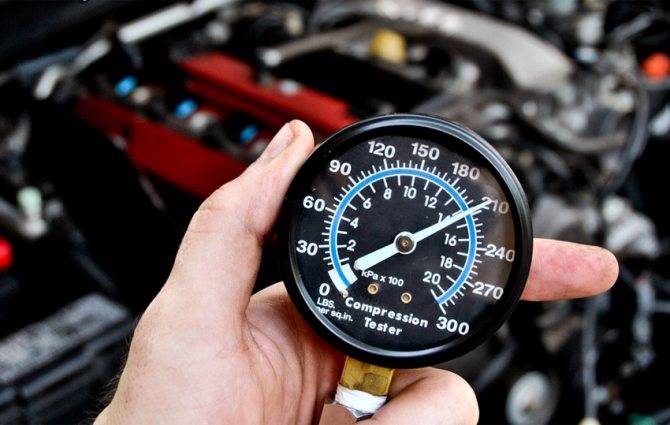

Компрессометр

Для дизельного двигателя, данная величина находится в пределах от шестнадцати до двадцати пяти. Если, рассмотреть современные дизельные двигателя японских производителей, то интервал несколько сужается. В данном случае величина находится в пределе от девятнадцати до двадцати трёх.

Как правило, автомобильные механики и владельцы транспортных средств не обращают на определенные параметры особого внимания, разве что сравнив их с параметрами бензинового мотора. Во время диагностики автомобиля, наиболее важным параметром является компрессия. В отличие от предыдущего параметра, компрессия дизельного движка является более значимым показателем, в немалой степени характеризующим работу движка . Проверка компрессии, поможет выявить давление, при функционировании рабочих элементов мотора зажиганием и выключенном источнике питания.

Данная величина представляет собой важнейшую характеристику, определяющую общий износ и функциональность мотора. При этом показатели компрессии всегда превышают показатели сжатия.

RHINO G-324

ПЛЮС: Доступная цена, удобные удлинители. МИНУС: Значительная погрешность, отсутствие описания. ПЛЮС: Доступная цена, удобные удлинители. МИНУС: Значительная погрешность, отсутствие описания.

6 место: RHINO G-324

Заявленный производитель: не указан, Тайвань

Ориентировочная цена: 600 руб.

В аккуратной пластиковой коробке сам компрессометр, гибкий и жесткий удлинители, резьбовые и конический переходники. Большой внутренний диаметр трубки-удлинителя, а соответственно и немалый присоединенный объем — причина значительного снижения показаний, особенно в точках 10 и 15 бар. Нет никакого описания. И претензии предъявить некому.

Видео — Как изготовить самодельный компрессометр

Вот так изготавливается компрессометр своими руками. Такое приспособление поможет вам значительно сэкономить на профессиональных инструментах и добиться, примерно, того же результата при минимальных затратах.

Если еще совсем недавно двигатель автомобиля работал исправно – расход топлива и масла, а также мощность были у пределов нормы, но затем все стало совсем наоборот, значит, самое время проверить давление в цилиндрах двигателя. Как известно, падение компрессии не самый лучший знак для любого двигателя, так как подающееся туда топливо сгорает не полностью и остается в виде осадка, который может стать причиной дефектов, как на цилиндрах, так и на поршнях.

Компрессометр своими руками

Компрессию в цилиндрах ДВС измеряют при помощи специального приспособления, под названием компрессометр. Он представляет собой манометр, главной особенностью которого можно назвать присутствие свободного клапана. Такой манометр не выпускает полученное им давление до того, как не будет зафиксировано максимальное значение величины у верхней мертвой точки цилиндра. Постараемся разобраться, как выполнить замеры компрессии в цилиндрах и как изготовить компрессометр своими руками?

Как сделать компрессометр своими руками?

Новый качественный компрессометр стоит достаточно дорого, а дешевые аналоги имеют серьезные погрешности, которые недопустимы при проведении точных измерений. Именно поэтому, многие автолюбители либо едут на станцию технического обслуживания и проводят измерения всего за небольшие деньги, либо изготавливают компрессометр самостоятельно.

Данный прибор можно изготовить при помощи нескольких частей, которые можно найти в гаражах у бывалых водителей или в любом магазине автозапчастей.

Список того, что вам понадобится:

Шланг высокого давления.
Ниппель (или, как его еще называют — золотник).
Манометр.
Переходники из латуни, на которых уже нарезана требуемая резьба.
Вентиль, применяемый на камере колеса от грузового автомобиля.

Последний элемент должен быть в нормальном состоянии и не гнутый. Диаметр, обычно, составляет 8 миллиметров, а конец немного изогнут. Чтобы применить его в изготовлении компрессометра, необходимо его выровнять, резьбовую часть оставить, как есть, а тот конец, который предназначался для заварки в камеру, нужно отпилить.

Возьмите паяльник и на обрезанный конец вентиля припаяйте гайку, в которую нужно вкрутить в манометр. В получившуюся трубку необходимо закрутить золотник и вставить туда шланг. Другой конец шланга можно расточить под конус, который будет вставляться в свечное отверстие или закрепить наконечник с резьбой.

Пользоваться таким самодельным приспособлением очень просто: свободный конец шланга вставляется или закручивается в свечное отверстие, производятся замеры и фиксируются на бумаге. Чтобы сбросить давление с манометра, необходимо зажать золотник.

Чтобы не запутаться, старайтесь использовать на манометре те единицы измерения, которые указаны производителем в технической литературе.

— Как изготовить самодельный компрессометр

Замер компрессии бензинового и дизельного мотора

В списке общих требований для того, чтобы точно замерить компрессию, находятся:

Двигатель должен быть прогрет до 80-90 градусов;
Подача топлива должна быть обязательно отключена;
Все без исключения свечи должны быть выкручены;
Стартер должен быть абсолютно исправным;
Аккумулятор необходимо полностью зарядить;

В случае с механической коробкой переключения передач можно включить верхнюю (повышенную) передачу, а также предотвратите возможность передвижения автомобиля. Для этого следует использовать стояночный тормоз и/или противооткатные упоры. Допускается также замер компрессии в положении рычага МКПП «нейтраль». В машинах с «автоматом» селектор устанавливается в режим парковки (Р).
Следующим шагом становится проверка состояния воздушного фильтра. Загрязненный фильтр перед замерами компрессии меняют на новый. Вторым способом является временное отсоединение от впуска трубопровода для подачи воздуха.
В бензиновых ДВС потребуется отключение системы зажигания. Для этого необходимо произвести отсоединение от прерывателя проводки для подачи низкого напряжения, которое подводится к катушке зажигания. Моторы, оборудованные распределителем зажигания, потребуют снятия с катушки главного высоковольтного провода. Указанный провод далее подсоединяют на массу.
Для эффективного отключения топливоподачи в конструкциях, которые включают в себя механический бензонасос, потребуется отсоединение топливной магистрали. Далее патрубок глушат. Для электробензонасоса будет достаточно убрать контакт с его реле.
После осуществляется очистка от грязи мест для установки свечей зажигания и производится снятие наконечников высоковольтных проводов со свечей. Затем свечи выкручиваются.
С выкрученными свечами потребуется осуществить несколько проворотов двигателя стартером. Процедура необходима для того, чтобы очистить цилиндры от возможного нагара и других отложений.
Последним этапом становится соединение компрессометра со свечным колодцем цилиндра. Измерять компрессию лучше с напарником, который выжмет до упора педаль акселератора. Педаль газа выжимается для того, чтобы замер компрессии производился с открытой дроссельной заслонкой, а сопротивление во впуске благодаря этому было снижено. С выжатой педалью мотор крутят стартером около 5 секунд. Необходимо следить за тем, когда на шкале появится самое высокое значение. Указанное значение отмечают и переходят к дальнейшим замерам в других цилиндрах мотора.

Что касается особенностей замера компрессии на дизельном двигателе, тогда:

Отключение подачи топлива в дизеле достигается путем отжатия вниз рычага отсечки. Данный рычаг находится на ТНВД. Вторым способом является отключение электромагнитного клапана, что также приведет к блокировке топливоподачи в дизельный ДВС. Указанный клапан находится на топливопроводе, который отвечает за подачу горючего.
Компрессометр в дизеле подключается через отверстия форсунок или свечей накала. Это зависит от того, до каких элементов удобнее добраться, а также соответственно рекомендациям для конкретного типа дизельного двигателя.
Для замера компрессии на дизеле потребуется особый компрессометр, который будет иметь соответствующий наконечник для надежного закрепления в отверстии форсунки или свечи накаливания. Порог максимального замера у такого компрессометра для дизеля должен быть выше сравнительно с бензиновым аналогом. Дизельный компрессометр должен иметь возможность фиксировать давление около 60 атмосфер.
При замере компрессии дизеля необходимость нажимать на педаль газа исключена. Дело в том, что в устройстве большинства дизельных моторов дроссельной заслонки нет. Отдельно стоят только дизели, которые имеют специальный клапан во впуске. Клапан необходим для создания разрежения. Разрежение обеспечит функциональность вакуумного регулятора и усилителя тормозов.

Подачу топлива нужно отключать для того, чтобы горючее не смывало так называемый масляный клин. Для прекращения топливоподачи можно воспользоваться одним из перечисленных способов отключения бензонасоса, ТНВД или форсунок. Свечи нужно обязательно выкручивать все.

Если осуществлять замер, выкручивая только свечу в одном цилиндре, тогда заметно увеличение сопротивления вращению коленвала. В момент прокручивания стартером это сопротивление приводит к снижению оборотов. При неисправностях батареи или слабой АКБ можно использовать пусковое устройство, хотя данный способ не рекомендуется.

Компрессометр своими руками

Такой манометр не выпускает полученное им давление до того, как не будет зафиксировано максимальное значение величины у верхней мертвой точки цилиндра.

Постараемся разобраться, как выполнить замеры компрессии в цилиндрах и как изготовить компрессометр своими руками?

– Как изготовить самодельный компрессометр

Как известно, падение компрессии не самый лучший знак для любого двигателя, так как подающееся туда топливо сгорает не полностью и остается в виде осадка, который может стать причиной дефектов, как на цилиндрах, так и на поршнях.

Как узнать компрессию?

Как вы уже поняли, чтобы замерить компрессию, необходимо приобрести компрессометр. После этого, необходимо выполнить ряд специальных действий, чтобы показания были самыми точными и имели минимальные отклонения.

Двигатель необходимо прогреть до рабочей температуры. Это то самое время, когда он может работать на полную мощность. После чего – заглушите.
Пока двигатель прогрет, необходимо отключить бензонасос. Если у вас инжекторный двигатель, то вам просто нужно отсоединить специальный штекер, предназначенный для питания бензонасоса. В случае с карбюраторным – отсоедините шланг, идущий от бензопровода на бензонасос и шланг на поплавковой камере карбюратора. Чтобы катушка зажигания не сгорела – отсоедините от нее клемму.
Выкрутите все свечи зажигания. Многие водители допускают банальную ошибку, выкручивая только одну свечу. Делать это категорически запрещено!
Теперь вкрутите компрессометр в одно из свечных отверстий. Рекомендуется сразу приобрести насадки, которые предназначены для крепления на разных двигателях.
Попросите напарника сесть в автомобиль и нажать до упора на педаль газа. Делается это для того, чтобы дроссельная заслонка была открыта. Затем, он должен включить стартер на 2 секунды.
Показания с компрессометра снимаются, и данная процедура применяется к остальным цилиндрам. Эксплуатационные нормы можно узнать из технической литературы по вашему автомобилю.
По отклонениям от нормы, полученным в ходе измерений, можно судить о роде и масштабе неисправности, которая коснулась двигателя вашего автомобиля.

Как проверить компрессию без компрессометра

Без прибора замерить компрессию не получится. Поскольку само слово «измерение», подразумевает использование измерительного прибора. Так что измерить компрессию в двигателе без компрессометра невозможно. Но если нужно проверить, определить есть ли она вообще (например после обрыва ремня ГРМ или долгого простоя авто и т.д.), то есть, несколько самых простых способов как проверить компрессию без компрессометра. Признаком плохой компрессии является нетипичное поведения авто, когда, например, на низких оборотах он работает вяло и неустойчиво, а на высоких «просыпается», при этом их выхлопной сизый дым, а если посмотреть на свечи, то они окажутся в масле. При снижении компрессии растет давление картерных газов, система вентиляции быстрее загрязняется и как результат рост токсичности CO, загрязнения камеры сгорания.

Самая элементарная проверка компрессии двигателя без приборов — на слух. Так, как обычно, если в цилиндрах двигателя компрессия есть, то вращая стартером можно услышать, как мотор отрабатывает каждый такт сжатия с характерным звуком. Причем в большинстве случаев двигатель может немного покачиваться. Когда же компрессия отсутствует, то ни четких тактов не услышится, ни подрагивания не будет. Такое поведение зачастую свидетельствует об обрыве ремешка ГРМ.

Видео как проверить компрессию двигателя без приборов

Заткнув пробкой подходящего диаметра (резиновой, корковой пластиковой или плотной тряпкой) свечной колодец, вывернув предварительно свечу какого-то из цилиндров, можно проверить, если хоть какая-то компрессия. Ведь если она там будет, то пробка будет вылетать с характерным хлопком. Если компрессия отсутствует, то останется где была.

Прилагаемым усилим при проворачивании КВ. Такой метод проверки компрессии не имеет вообще никакой точности, но, тем не менее, в народе иногда пользуются и им. Нужно вывернуть все свечи, кроме первого цилиндра и от руки, за болт шкива коленвала, проворачивается пока не закончится такт сжатия (определяется по меткам ГРМ). Далее повторяем эту же процедуру со всеми остальными цилиндрами, приблизительно запоминая прилагаемое усилие. Поскольку замеры довольно условные, поэтому предпочтительней воспользоваться компрессометром. Такой прибор должен быть в наличии у каждого автовладельца, ведь его цена на столько велика чтобы не покупать, а его помощь может понадобится в любой момент. Необходимое значение компрессии для своего автомобиля вы можете узнать из руководства по обслуживанию или хотя бы узнать степень сжатия двигателя вашего авто, тогда компрессию можно вычислить по формуле: степень сжатия * K (где К=1,3 для бензиновых и 1,3-1,7 для дизельных ДВС).

По состоянию выхлопа или состоянию свечей зажигания, может определить компрессию без прибора только опытный моторист, и то так же само, — относительно.

Такой метод актуален для автомобилей с изношенным мотором, когда участилась доливка, а из глушителя появился появляться бело-голубой дымок со специфическим запахом. Это будет говорить о том, что масло в камеры сгорания начало поступать несколькими путями. Грамотный моторист по выхлопу и по состоянию свечей, а также проанализировав акустические шумы (для прослушивания шумов понадобится приспособление, которое представляет собой медицинский стетоскоп с механическим датчиком), точно определит из-за чего такой дым и расход масла.

Основных виновников наличия масла два, это — масло отражательные колпачки клапанов или цилиндропоршневая группа (кольца, поршни, цилиндры), что и говорит об отклонениях в компрессии.

Когда износились сальники, зачастую появляются масляные кольца вокруг свечей и выхлопной, тогда и замер компрессии можно и не делать. А вот если после прогрева ДВС продолжается характерное дымление или его интенсивность усиливается – можно делать вывод об износе двигателя. И чтобы определить из-за чего именно компрессия пропала нужно произвести несколько не сложных тестов.

Тесты проверки пропавшей компрессии

Чтобы получить точный ответ, требуется применение всех перечисленных методов с сопоставлением полученных результатов.

Для определения изношенности колец достаточно прыснуть, со шприца, в цилиндр буквально грамм 10 масла, и повторить проверку. Если компрессия увеличилась, то устали кольца, либо другие детали цилиндропоршневой группы. В случае неизменности показателей – происходит утечка воздуха через прокладку или клапана, а в редких случаях из-за трещины в ГБЦ. А если давление изменилось буквально на 1-2 бара, время бить тревогу, — это симптом прогара поршня.

Равномерное снижение компрессии по цилиндрам указывает на обычный износ двигателя и не являются показателем к строчному капремонту.

Компрессометр своими руками

При оценке состояния двигателя автомобиля используют разные измерительные устройства, среди которых не последнее место занимает компрессометр. Он разрешает замерить давление в камере сгорания в конце такта сжатия (компрессию) и тем самым

оценить степень износа цилиндров, колец поршней и герметичность прилегания клапанов. Я предлагаю сделать компрессометр, конструктивная мыслькоторого была создана Б. Г. Айзиковичем.

Компрессометр собственными руками

Изготовить его легко, нужно лишь купить манометр с диапазоном измерения до 16 кгс/кв.см и выточить на токарном станке из бронзы переходник (см. рис.). Уточните в данной подробности резьбовое отверстие под тот манометр, что вы купили.

Главная подробность прибора — вентиль от камеры грузовика, что бережно выпрямлен, и от него отпилен грибок. Основное, дабы трубка вентиля была не весьма кривой, достаточно долгой и имела исправное гнездо под золотник.

Со стороны, противоположной золотнику, припаяйте переходник для манометра. Шов должен быть герметичен. Паять возможно как жёстким, так и мягким припоем.

С второй стороны

вентиля припаяйте упорную шайбу.

Сейчас остается лишь подобрать резиновый конус, к примеру, резиновую пробку, которая хорошо входила бы в отверстие для свечи, в конусе сделайте отверстие.

Причины и последствия снижения компрессии

Основной причиной сжижения компрессии является сила трения. Конечно, этому противостоит защитная пленка, образуемая маслом на стенках цилиндра и поршня. Однако несмотря на эту защиту, постепенный износ все равно имеет место. Слой за слоем цилиндр саморастачивается. В результате образуются неплотности между поршневыми кольцами и цилиндром. В момент сжатия через эти неплотности происходит утечка топливной смеси в картер. КПД двигателя снижается из-за того, что не все топливо переводится в полезную энергию.
