Гидрокомпенсатор

Гидрокомпенсаторы что это?

Для начала подробно разберёмся с проблемами, которые помогают решать гидрокомпенсаторы клапанов в современном моторостроении.

Обратимся к отечественной классике – машинам ВАЗ. Опытные автовладельцы наверняка помнят, как после определённого километража старые модели этой марки начинали работать со звуком дизельного мотора, хотя дизельными они никогда не были.

Такое случалось, если забыли вовремя отрегулировать клапаны или же отрегулировали их неправильно, а выполнять данную процедуру было необходимо.

Причина – большие нагрузки на механизмы ГРМ, постоянные и резкие тепловые расширения (тепловые зазоры). Одним словом, работа в адских условиях, что вызывает износ деталей, точность настройки которых должна составлять доли градусов и миллиметров.

Клокочущий звук работы двигателя это лишь вершина айсберга всех проблем.

Неотрегулированные зазоры между кулачками распредвала и толкателей и, как следствие, не вовремя открывающиеся и закрывающиеся клапаны цилиндров, вызывают повышенный расход топлива, снижение мощности силового агрегата и прочие неприятности.

Конечно же, процедура по регулярной юстировке механизма ГРМ требует специальных навыков и оборудования, поэтому инженеры задумались о том, как бы автоматизировать данный процесс. И придумали, создав гидрокомпенсаторы.

Они, благодаря своей хитрой конструкции, позволяют автоматически поддерживать одинаковые тепловые зазоры и компенсировать естественный износ металлических деталей.

Устанавливаются гидрокомпенсаторы между клапанами и распределительным валом, являя собою эдакое промежуточное звено. Как же устроены эти механизмы?

Для чего нужны присадки

Очистка клапанов и каналов, снижение шума при работе и обеспечение оптимальной работы всех компонентов – ключевые функции присадки для гидрокомпенсаторов. Состав в основном представлен компонентами, повышающими эффективность состава и его густоту. Также существуют присадки, предназначенные для промывки системы путем добавления их в моторное масло.

Использование присадки разрешено в любых типах автомобилей, как с бензиновым, так и с дизельным двигателем. Продукты не изменяют вязкость масла и не вступают с ним в химические реакции. Несмотря на эту универсальность, необходимо также учитывать тип добавки и производителя.

Что касается свойств, то следует выделить следующее:

  • устранение шума при наличии проблем с гидрокомпенсаторами;
  • отверстия клапанов очищаются;
  • улучшаются свойства масла, следовательно, повышается качество смазки внутренних элементов;
  • универсальность в плане использования на разных типах двигателей;
  • окружающая среда больше не загрязняется.

Что такое гидроудар и почему его боятся

Гидроудар — резкий и очень сильный скачок давления в трубах. Способен разорвать соединения и сами трубы, сорвать вентили и устроить потоп. Небольшие гидроудары действуют постепенно, раз за разом выдавливая прокладки, медленно, но верно деформируя и уничтожая микротравмами трубы водоснабжения и отопления.

Давление, как один из параметров системы отопления и водоснабжения, играет ключевую роль. Именно за счет разности давлений образуется течение жидкости. В современных системах отопления используют гидравлические насосы. От показателя давления зависит скорость течения, напор и объем. В системах открытого типа, которые повсеместно использовались в прошлом, давление жидкости равнялось атмосферному, поэтому повышение температуры носителя сопровождалось перетеканием жидкости в расширительный бак.

Жидкость практически не сжимается. При сжатии слоев возникают большие по значению силы упругости, которые могут с высокой скоростью передаваться в среде. Резкое изменение давления в одной части квартирной магистрали могло привести к разрушению элементов трубопровода в другой части.

Спровоцировать гидроудар может открытие крана или любой заслонки. Ярким примером служит разрушение вновь проложенной магистрали при первом ее запуске, когда при закрытых вентилях смесителей открывается подача воды.

Виды неисправности

Можно ли ездить со стучащими гидрокомпенсаторами? Не рекомендуем. Теоретически ничто не мешает продолжать эксплуатацию автомобиля. Но это может закончиться плачевно. Гидрики издают высокочастотный звук не просто так. Дело в неправильной настройке системы ГРМ. Сбиты фазы газораспределения. Поэтому горючее будет вылетать в трубу, двигатель перегреется и потеряет мощность. В тяжелых случаях могут прогореть клапаны и поршни.

Поговорим про них подробнее.

На холодную

Стук на холодную — частая проблема. Последствия неисправности не сильно вредят силовому агрегату. Расскажем о причинах и вариантах исправить ситуацию.

Проблема

Решение

Залип обратный клапан

Прокачать гидрик, если это сделать не получается, то заменить.

Износились гидравлические толкатели

Заменить детали. Или попытаться промыть и почистить.

Масло не той марки и вязкости

Залить в систему подходящую смазку, рекомендованную производителем.

Забились масляные каналы

Разобрать ГБЦ и почистить каналы, сами компенсаторы.

Засорился масляный фильтр

Поменять расходник как можно быстрее вместе с маслом.

Масло выработало ресурс

Обновить закоксованное масло, если пробег больше 5–7 тысяч км.

Компенсаторы барахлят не только на холостых оборотах и во время прогрева двигателя. Рассмотрим остальные варианты.

На горячую

Стук сигнализирует о серьезных поломках. Иногда для их исправления потребуется разобрать и проверить основные узлы ДВС — двигателя внутреннего сгорания.

Проблема

Решение

Механическое повреждение гидрика

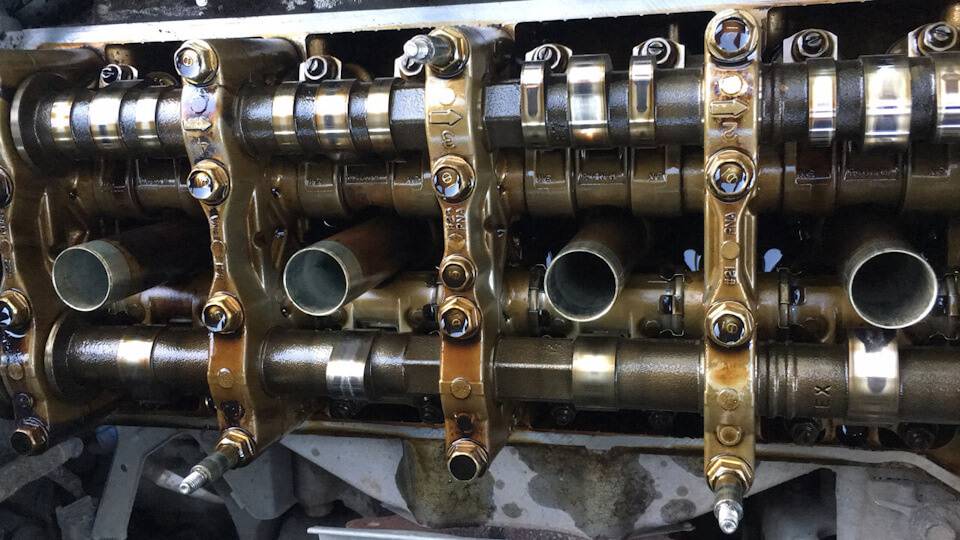

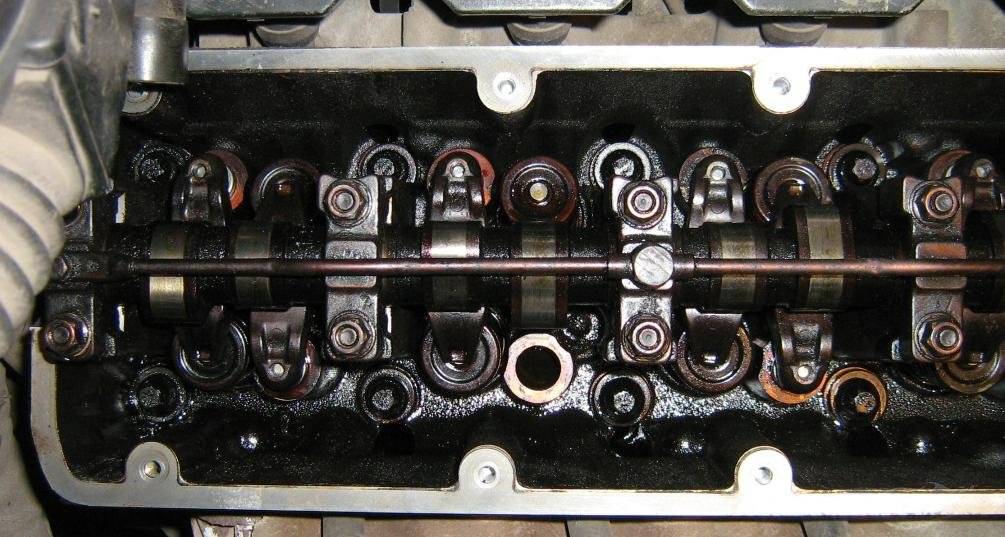

Снять клапанную крышку, осмотреть газораспределительный механизм.

Забились клапаны компенсаторов

Тщательно промыть и очистить толкатели от твердых отложений.

Слабое давление масла в системе

Проверить масляный насос, редукционный клапан и приемную сетку.

Низкий уровень масла

Посмотреть на показания щупа, долить до нормы, если нужно.

Масло пришло в негодность

Поменять вместе с фильтром, если смазка уже прошла 5–7 тысяч км.

Шум на высоких оборотах

Заводим мотор и прислушиваемся к его работе на холостом ходу. Посторонних стуков не слышно. Стоит нажать на педаль газа, как со стороны ГБЦ раздается частое тиканье. Убираем ногу с акселератора и все приходит в норму. Скорее всего, причина в том, что в системе много масла и оно вспенилось. При таких условиях гидрокомпенсаторы завоздушиваются и не пропускают внутрь достаточное количество смазки. Устранить проблему легко — надо довести уровень до нормы.

Уровень масла на щупе

Бывают и обратные ситуации. Масляный насос не справляется со своей задачей. В цилиндр гидрика попадает воздух вместо масла. Нет жидкости, а без нее невозможно обеспечить гидравлическое усилие. Иногда дело не в насосе. При ударе картера о дорожное препятствие нарушается работа маслоприемника. Поэтому нужно визуально осмотреть картер и проверить, нет ли на нем вмятин. Если все в порядке, следует заняться диагностикой масляного насоса.

Стучат новые компенсаторы

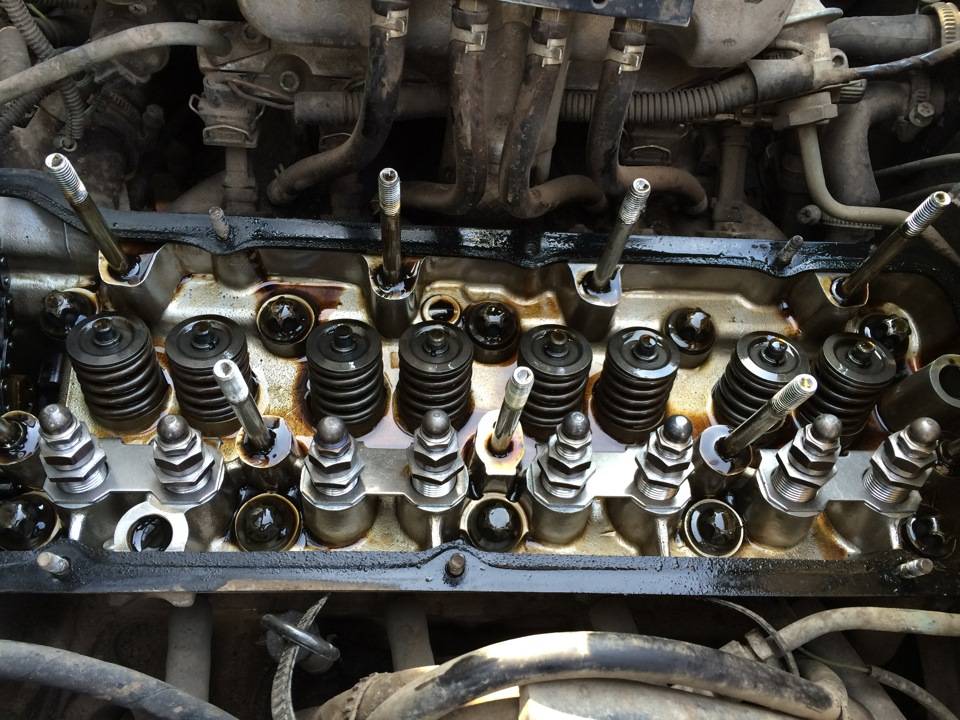

Иногда после замены гидриков на заведомо исправные, первое время слышны посторонние звуки во время работы мотора. Это нормально. Деталям нужно время для притирки. тревогу можно бить, если автомобиль проехал 100–200 км, а шум не исчез. Основная причина — неправильная установка. Возможно, владелец авто не утопил толкатель в колодец на головке блока.

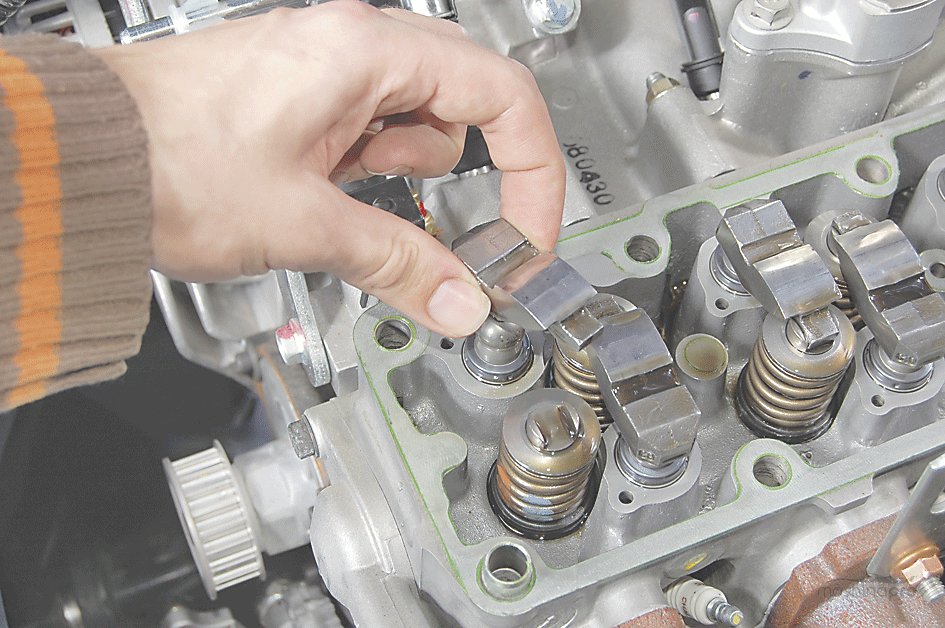

Неправильная установка гидрокомпенсатора

Что если входное отверстие компенсатора не совпало с масляным каналом? В таком случае смазка не будет поступать в цилиндр и обеспечивать нужный уровень жесткости.

Причины неполадок

Четко различаются стуки на холодном агрегате, и когда мотор уже разогретый. Причины стука холодного такие:

  1. Он может быть вызван чересчур густым маслом, которое не разогрето, поэтому плохо закачивается в полость компенсатора. Это происходит слишком медленно на холодную, и возникает стук.
  2. Если забился грязью клапан или магистраль компенсатора. Такое загрязнение получается обычно когда масло имеет низкое качество, либо когда пропущена своевременная смена масла. Засор может возникнуть из-за появления стружки и прочих продуктов износа элементов мотора.
  3. Заклинивший плунжер компенсатора. Случается такое по причине попадания абразивного мусора в масло, либо естественный износ детали.
  4. Недостаток масла в моторе, его просто не хватает для нормальной работы.

Теперь рассмотрим причины стуков на горячую приора:

  1. Заклинившая пара гидрокомпенсатора, по причине загрязнения либо износа. Появившиеся задиры блокируют движение плунжера. Зазор не компенсируется при этом и появляются стуки. Такой стук будет слышен и при холодном и при горячем движке.
  2. Низкая вязкость разогретого масла. Когда смазка слишком жидкая, она успевает вытекать быстрее, чем её в компенсатор нагнетает насос. Вытекающее масло не дает раздвижения цилиндру и зазоры не компенсируются. Причина – некачественное масло, или ошибка самого хозяина с вязкостью смазки.
  3. Произошло вспенивание масла по причине его слишком большого количества, попадания в него воды, либо плохого качества.
  4. Проблемы с распределительным валом.

Услышали такие звуки, сразу проверяйте уровень и цвет масла. Высокий или низкий уровень подгоните до нормального, это может решить проблему. По цвету масла можно понять степень загрязненности, и вспомнить, что пропустили его замену. Масло смешанное с водой становится серым или ржавым, это будет заметно на щупе.

Исправление ситуации

Довести начатое после выявления всех возможных причин становится очень просто:

  1. Если причиной того, что стучат гидрокомпенсаторы на холодную, являются сами изделия, то их придется банально заменить.
  2. При наличии неправильного объема масла – долить или, наоборот, слить лишнее.
  3. Фильтрующий элемент при засорении – меняется.
  4. Аналогично следует поступить, если были обнаружены повреждения насосного оборудования.

Если же автолюбитель не смог выявить каких-либо явных признаков возникновения подобных шумов при эксплуатации своей машины, то рекомендуется приобрести и использовать более качественное масло. Если же и это не принесет результата, то остается только один выход – отправка транспортного средства на хорошую станцию техобслуживания, где более опытные специалисты смогут подобрать “оптимальное лечение”.

Для долговременной эксплуатации автомобиля важно не только визуально осматривать механизмы, но и прислушиваться к звукам, которые он издает. Например, на слух можно диагностировать случай, когда стучат гидрокомпенсаторы. Для облегчения эксплуатации автомобиля и устранения необходимости регулярно регулировать клапанный зазор производители разработали и стали серийно применять гидрокомпенсаторы

Однако, их применение не только упрощает жизнь автовладельцу, но может стать причиной беспокойства о том, что делать в случае наличия посторонних звуков из подкапотного пространства

Для облегчения эксплуатации автомобиля и устранения необходимости регулярно регулировать клапанный зазор производители разработали и стали серийно применять гидрокомпенсаторы. Однако, их применение не только упрощает жизнь автовладельцу, но может стать причиной беспокойства о том, что делать в случае наличия посторонних звуков из подкапотного пространства.

Наиболее частой причиной, почему стучат гидрокомпенсаторы становится масло

Автовладельцу необходимо обратить внимание на следующие факторы, способные вызвать стук гидрокомпенсаторов:

  • масло должно соответствовать рекомендациям производителя
  • замена масла должна проходить вовремя
  • замена масляного фильтра производится одновременно с заменой масла
  • масло должно соответствовать климатическим условиям

Наиболее важным при выборе масла является соответствие его вязкости рекомендациям производителя. Гидрокомпенсаторы будут стучать если:

  • масло слишком вязкое
  • масло слишком жидкое

В случае слишком вязкого масла гидрокомпенсаторы обычно стучат на холодную, так как масло в недостаточном количестве подается по каналам. В процессе нагревания масла, оно становится более жидким и способно беспрепятственно заполнить всю систему. Поэтому стук на горячую обычно проходит.

Если масло слишком жидкое, то на некоторых автомобилях возникает ситуация, что масляный насос не способен создать оптимальное давление в системе. В результате происходит масляное голодание, и стук гидрокомпенсаторов, который более отчетливо слышно на прогретом двигателе. В случае поломки масляного насоса возникает аналогичная ситуация.

Такая же ситуация может возникнуть и при несоответствии масла климатическим условиям.

Для устранения стука гидрокомпенсаторов в таком случае необходимо заменить масло. Если замена масла производится в гаражных условиях, то необходимо проконтролировать полное соответствие масла требованиям автопроизводителя.

Плюсы и минусы применения

Прямое
назначение компенсатора — регулирование зазора, который образуется между
клапаном и валом. Без этого нормального работать силовой агрегат не сможет.
Происходит это автоматически за счет давления масла. Преимущества применения
механизма таковы:

  • топливо расходуется медленнее;
  • улучшается динамика;
  • мотор работает мягко и бесшумно;
  • увеличивается срок службы
    ГРМ, повышается точность его фаз;
  • мощность и
    ресурс работы ДВС увеличивается.

Не
обходится и без минусов. Как уже говорилось, основной толкательной силой
системы является масло. Следует использовать только качественные, а значит, дорогие
масла. Предпочтительна синтетическая рабочая жидкость. Кроме того, масло приходится
часто менять, а это тоже «пахнет» внушительными расходами.

Компенсаторы
часто забиваются — это еще один минус механизма. Привод ГРМ начинает издавать сильный
шум, а работа силового агрегата ухудшается.

Конструкцию
сложно ремонтировать – лучше доверить это дело специалистам. Чтобы не пришлось
постоянно посещать автосервис и менять гидравлические компенсаторы, нужно
следить за тем, чтобы мотор находился в чистоте. При первой же необходимости меняйте
масло в системе, тщательно промывайте мотор. Неисправности нужно устранять
сразу же после их выявления.

Помните:
выход из строя компенсатора может вызвать серьезные проблемы с ДВС. Так почему
бы просто не соблюдать правила эксплуатации?

Гидрокомпенсатор клапанов — что это такое и его принцип работы

В процессе работы повышается температура, и в этом случае металлические части имеют свойство расширяться. Так вот из-за этого нагрева увеличиваются штоки клапанов, в результате чего они упираются в кулаки распредвала и не закрывают полностью впускные и выпускные отверстия, через которые в цилиндры поступает горючая смесь и выводятся отработанные газы.

Видео — принцип работы гидрокомпенсатора клапанов:

Чтобы такое не происходило, между клапанами и кулачками распределительного вала устанавливаются зазоры ровно на ту величину, на которую увеличиваются при сильном нагреве стержни клапанов.

Со временем эти зазоры увеличиваются, что приводит к несвоевременному поступлению горючей смеси к поршням и неполному выводу газов из камер сгорания. Это не только снижает эффективность двигателя, но и приводит к его постепенному выводу из строя.

Видео — замена гидрокомпенсаторов на Hyundai Getz:

Именно поэтому приходилось проводить корректировку зазоров через каждые 10 000 км пробега, снимая крышку клапанной коробки. А надо заметить, что дело это было не из легких, так как существуют определенные правила процедуры, которые нарушать нельзя ни в коем случае.

По мере того, как автомобиль стал входить в жизнь каждого второго жителя нашей страны, и знание его внутреннего устройства уже потеряло свою актуальность, необходимо было как-то решать вопрос о том, чтобы регулировка зазоров решалась автоматически, без необходимости вмешательства водителя. И решение пришло в виде установки гидрокомпенсаторов.

Если говорить о самом устройстве, то надо отметить, что настройка его на заводе производится с ювелирной точностью. И это немудрено, так как даже доли миллиметра играют значительную роль. Механизм достаточно сложный, и принцип его работы состоит в том, чтобы производить действия, направленные на регулировку зазора.

Гидрокомпенсатор ни что иное, как копия ручного насоса в сильно уменьшенном виде. Внутри устройства имеется шариковый клапан, через который из системы смазки поступает масло внутрь. Своим давлением оно начинает выталкивать поршень вверх, уменьшая зазор между кулачком и клапаном. Надо сказать, что это масло поступает строго дозировано, чтобы исключить подъем поршня на величину, большую чем зазор.

Спустя некоторый период, происходит выработка, за счет которой вновь увеличивается зазор. Давление внутри гидрокомпенсатора начинает падать, и шариковый клапан, приоткрываясь, впускает необходимое количество масла, а зазор вновь приходит в норму. То есть, происходит его автоматическая регулировка, без какого-то вмешательства извне.

Видео — принцип работы гидрокомпенсаторов:

Вот, в принципе, и все. Можно, конечно, перечислить все параметры и размеры, но зачем? Для большинства автолюбителей ведь важен сам процесс, а не тактико-технические показатели. А вот поговорить о «плюсах» и «минусах» упомянутых устройств, наверное, стоит.

Плюсы

Гидрокомпенсаторы продляют срок работы двигателя, звук работы агрегатов газораспределительного механизма заметно снижается. За счет того, что зазор фактически постоянен, нет потерь компрессии, и двигатель не теряет мощности.

Помимо всего, нет необходимости лишний раз прикасаться к агрегатам двигателя и вносить коррективы в работу деталей газораспределительного механизма, который настроен весьма тонко.

Минусы

Самый существенный недостаток (который, впрочем, вполне распространен среди наших автолюбителей) – использование моторного масла только высокого качества, а также обязательная его замена точно в срок.

Гидрокомпенсаторы настолько капризны, что к их неполадке может привести любая, даже очень мелкая соринка. К тому же, если заклинит одно устройство, неисправности станут нарастать как снежный ком, постепенно выводя из строя всю систему.

Примите во внимание, что ремонт гидрокомпенсаторов само по себе занятие недешевое, а если еще нужно менять и части ГРМ, то невнимательность может весьма дорого стоить

Что делать если стучат гидрокомпенсаторы

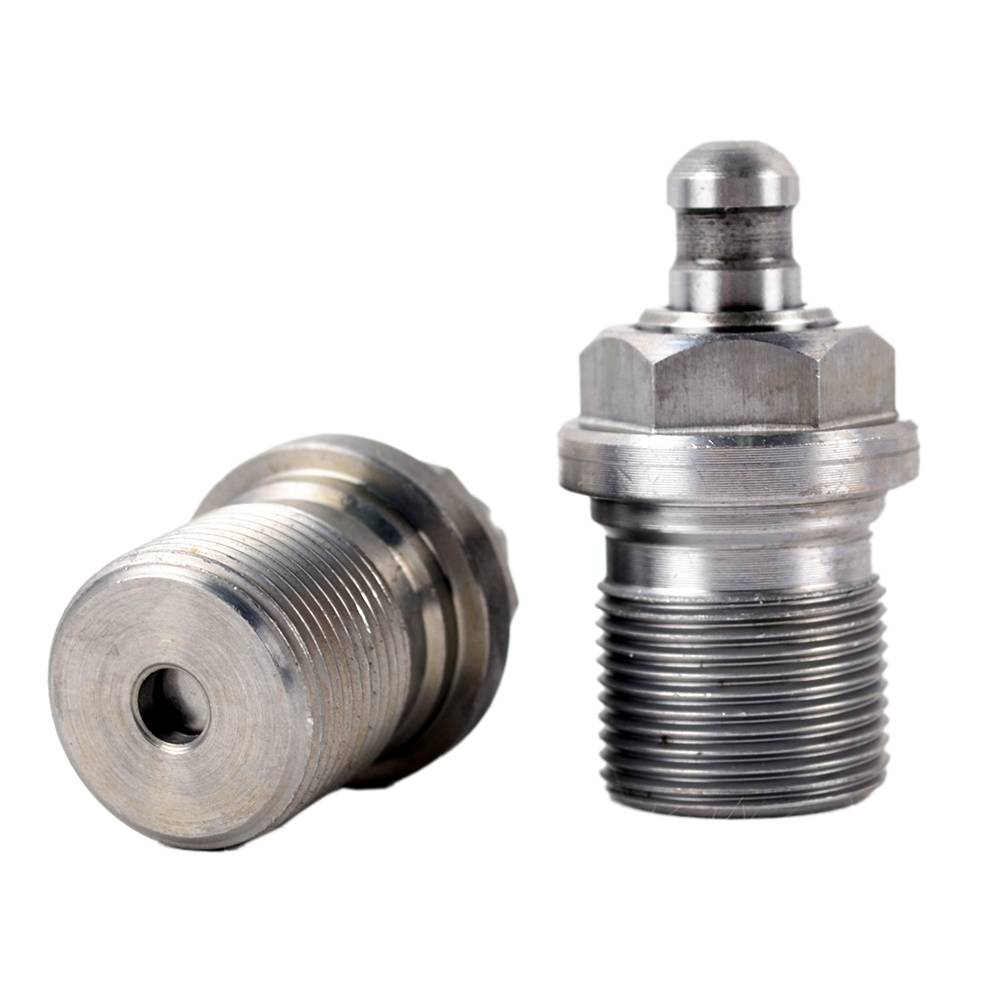

Как выглядит гидрокомпенсатор

Раз уж мы разобрались с тем, почему стучат компенсаторы, давайте поговорим о том, что же делать владельцу автомобиля, когда он услышал подобный стук?

В общем-то, особых альтернатив здесь нет. Можно конечно промыть компенсатор, чтобы прочистить засорившиеся каналы, но это мера временная, так как, если появился стук, значит, появился люфт. Так или иначе, но гидрокомпенсаторы нужно будет менять. И множественное число, здесь отнюдь не опечатка. Как правило, если начал стучать, хотя бы один гидрокомпенсатор производится замена всех таких узлов. Они работают на одном масле и если уж износился один, то и другие последуют очень скоро. Поэтому, меняют все компенсаторы без исключения.

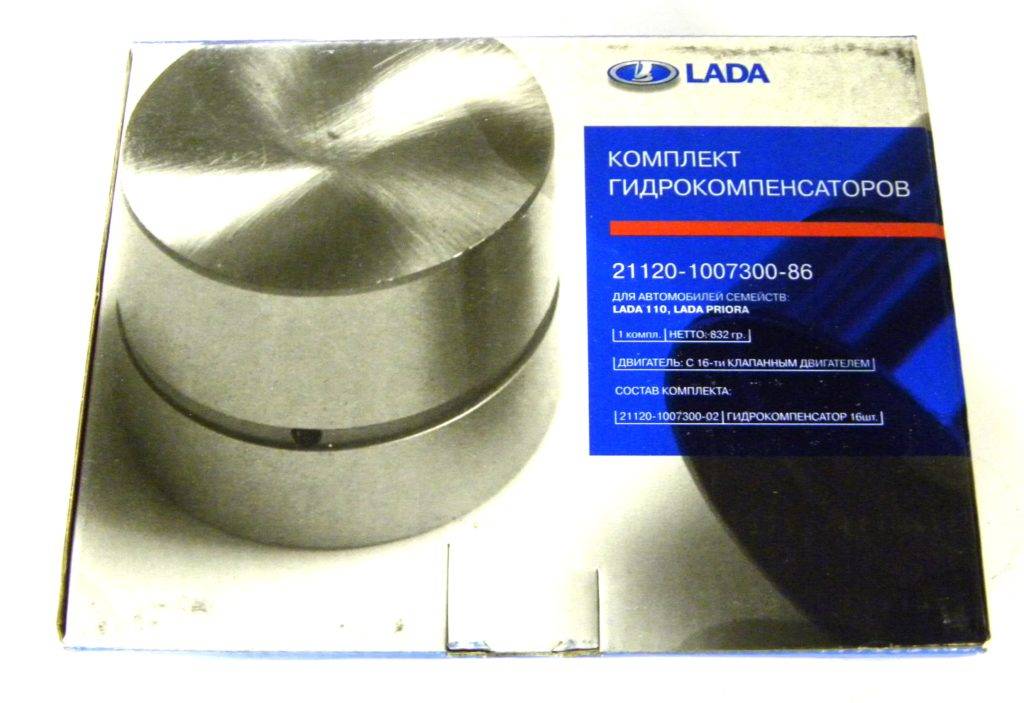

Стоимость компенсаторов

Приобрести гидрокомпенсаторы на Приору можно практически в любом магазине автомобильных запчастей для Лады. Их продают как поштучно, так и комплектами. Менять один компенсатор, который стучит это пустая трата денег, потому что в скором времени застучит другой, а чтобы их заменить работы нужны, проделать не мало, тем более, если менять самостоятельно.

Существует два самых популярных комплект гидрокомпесаторов, это INNA и ЛАДА. Первые это аналог, а вторые заводские.

ПроизводительАртикулЦена, рублей
INA4200073105000
АвтоВАЗ211201007300867000

В случае с компенсаторами INA довольно просто нарваться на подделку, поэтому рекомендуется покупать детали АвтоВАЗ.

Почему стучат гидрокомпенсаторы

Внутреннее устройство гидрокомпенсатора: 1 – кулачек распределительного вала; 2 – выемка в теле гидрокомпенсатора; 3 – втулка плунжера; 4 – плунжер; 5 – пружина клапана плунжера; 6 – пружина клапана газораспределительного механизма; 7 – зазор между кулачком распределительного вала и рабочей поверхности гидрокомпенсатора; 8 — шарик (клапан плунжера); 9 – масляный канал в теле гидрокомпенсатора; 10 – масляный канал в головке блока цилиндров; 11 – пружина плунжирной пары; 12 – клапан газораспределительного механизма.

И так, что может заставить гидрокомпенсаторы, стучать:

  • недостаточная смазка;
  • масло низкого качества;
  • выработка собственного ресурса;

Остановимся на этих моментах подробнее. При недостаточной смазанности внутренних элементов гидрокомпенсатора, в частности плунжера, пружины и стаканов, может возникать не запланированное трение, которое и приводит к ускоренному износу гидрокомпенсатора. Поэтому, меняйте масло вовремя и следите за его уровнем. Это кстати продлит срок службы не только гидрокомпенсаторов, но и практически всех узлов и деталей мотора.

Второй момент, это качество масла. Если масло грязное, то каналы, по которым оно поступает в гидрокомпенсатор, будут засоряться. Тут и ухудшение смазки деталей компенсатора и ухудшение его работы, ведь этот узел, точнее его функционирование, завязано на давление масла, штатное давление, отвечающее заложенным в конструкцию параметрам. Соответственно, если масло чистое, то и каналы, по которым оно циркулирует, вполне проходимы и все работает как надо. Если же в потоке масла встречается сажа, окалина, а так же другие инородные включения, каналы будут засоряться. Отсюда ухудшение циркуляции масла, отсюда быстрый износ гидрокомпенсатора, отсюда нарушения в его работе. А такие нарушения, пусть поначалу и незаметно, но отражаются на работе двигателя, причем отражаются негативно.

Ну и конечно же, каким бы хорошим ни было масло, сколь много его не будет, а рано или поздно детали гидрокомпенсатора будут изнашиваться. Между тем, при нормальном уровне и качестве масла гидрокомпенсаторы ходят достаточно долго, без какого-либо обслуживания и контроля за ними.

Закрытая система отопления

Если трубопровод сделать герметичным, то при нагревании жидкости резко начнет повышаться давление, из-за чего могут трубы или соединения начать разрушаться. Однако давление, превышающее атмосферное, дает немало преимуществ.

  • Как известно, повышается температура кипения, следовательно, можно более эффективно использовать носитель.
  • При повышенном давлении увеличивается эффективность работы гидронасоса.
  • Герметичная система не нуждается в периодической подпитке.

Регулятор давления в системе закрытого типа совмещает в себе функции мембранного компенсатора и расширителя. Он представляет собой емкость, разделенную на две части эластичной перегородкой.

В одной части находится воздух под давлением, а другая его часть соединена с магистралью. При тепловом расширении жидкость давит на мембрану, вследствие чего она прогибается в зону, наполненную воздухом. При уменьшении объема воздуха его давление возрастает и начинает компенсировать избыточное давление жидкости.

Когда квартирная система отопления находится в рабочем состоянии, то мембранный компенсатор пребывает в динамическом равновесии. Каждому увеличению давления со стороны жидкости сопутствует возрастание давления воздуха. Но оказывается, такая система не только способна гасить тепловые расширения, но работает как гаситель гидроударов.

Кто менял Гидрокомпенсаторы на новые подскажите ?

Модераторы: mek, indy

#2 Сообщение Delika379 » 23 дек 2010, 14:36

#3 Сообщение DAS » 23 дек 2010, 15:01

#4 Сообщение Rus78 » 23 дек 2010, 15:19

Фото DAS выложил. По всей видимости такие же. Как прокачивают гидрики .

Читал что в саляру отпускают гидрики вертикально и там ванночке при полностью погруженном гидрике нажимают на плунжер, т.е. закачивают пустоту гидрика саляркой. и полсе этого вертикально их вытаскивают из ванночки и не переворачивая их вертикально вставляют в головку. Перед заводкой машины сначало проворачивают вручную распредвола в несколько циклов и потом заводят.

Так или нет ? Завтра пойду уже ставить гидрики, не хотелось бы допустить ошибки ?

#5 Сообщение Evgenii97 » 23 дек 2010, 15:34

#6 Сообщение DMITRIY_VLD » 23 дек 2010, 16:31

#7 Сообщение Rus78 » 23 дек 2010, 16:39

У меня тоже они новые в упакованных пакетах. Но пакеты немного в масле внутри. Вот и беспокоюсь как бы с них не выбежало уже масло. С учётом того что где то ещё на складе они проволялись пока дошли до меня, да и транспортировка их была не в вертикальном положении.

DMITRIY_VLD Вы прям так и поставили, я вот задумался может той смазки что внутри гидрика будет достаточно. Вообщем незнаю что делать та качать их или нет вроде новые в масле.

#8 Сообщение aassaa » 23 дек 2010, 18:30

#9 Сообщение shirkin » 23 дек 2010, 19:29
