Какой предохранитель отвечает за печку в ВАЗ-2110 и где он находится

Предохранитель прикуривателя: замена

На примере прикуривателя мы рассмотрим замену предохранителей, так как меняются они по одинаковой схеме. Для начала нужно проверить работоспособность прикуривателя, выполняется это следующим образом:

  1. Заводим автомобиль.
  2. Прикуриватель должен быть внутри своего гнезда. То есть на своем рабочем месте.
  3. Ждем 20 секунд.
  4. Достаем устройство и проверяем его на ощупь: если температура не выросла, то он неисправен.

Итак, мы убедились, что устройство не работает. Теперь нам предстоит замена выгоревшего предохранителя прикуривателя. Мы уже знаем расположение черного ящика (слева от руля, внизу торпеды). Далее нужно нажать на защелки, чтобы крышка открылась. Осмотрите внимательно монтажный блок: внутри должен быть пинцет, вложенный туда для извлечения предохранителей. Теперь осталось найти предохранитель прикуривателя – он обозначен на схеме как «F18». Извлекаем перегоревший элемент и ставим новый – работа закончена. Мы взяли прикуриватель для примера, так как он чаще всего выходит из строя. Происходит это из-за желания владельцев ВАЗ 2110 поместить внутрь его гнезда дополнительные электроприборы: насосы, автомобильные пылесосы и прочую технику, которая перегружает предохранитель.

Если внутри черного ящика нет пинцета или вы его потеряли, то на замену можно взять плоскогубцы. Не стоит пытаться сделать это пальцами, так как подобное действие расшатает и без того хрупкое гнездо. Если реле заменить недорого, то для ремонта монтажного блока придется хорошенько потратиться. Выкручивать элемент нужно аккуратно, чтобы не раздавить.

Какой предохранитель отвечает за прикуриватель?

В некоторых моделях авто присутствует проблема, когда предохранитель прикуривателя выходит из строя. Это связано с тем, что к прикуривателю подключается дополнительное электрооборудование. Речь идет о видеорегистраторах, устройствах очистки воздуха, FM-модуляторах, навигатора, зарядных устройствах и прочих приспособлениях. Автомобильный рынок полон гаджетами, которые нужно подключать к гнезду прикуривателя, а новинки продолжают пополнять автомагазины.

Некоторые из них некачественные регистраторы, часто становятся причиной поломки этого устройства. Это связано с некорректной работой гаджета и постоянными скачками напряжения в электропроводке. При этом возможна поломка не только предохранителя, но и прикуривателя.


Штекер видеорегистратора, требующий подключения в устройство для прикуривания

Есть вероятность его поломки, если к прикуривателю подключается устройство с преобразователем напряжения. Это могут быть ноутбуки, медиа-проигрыватели, электрочайники. Устройство должно быть защищено предохранителем, который возьмет на себя «удар» в случае перенапряжения проводки.

В автомобилях компонент защищается предохранителем, но иногда ПП отсутствует. Это не значит, что его нет. Просто прикуриватель может иметь одну цепь с магнитолой или другим устройством, а значит, и предохранитель у них один.

Где находится?

В большинстве авто ПП находится в блоке предохранителей.

Это специальное устройство, в котором располагаются все плавкие предохранители, защищающие электрооборудование транспорта.


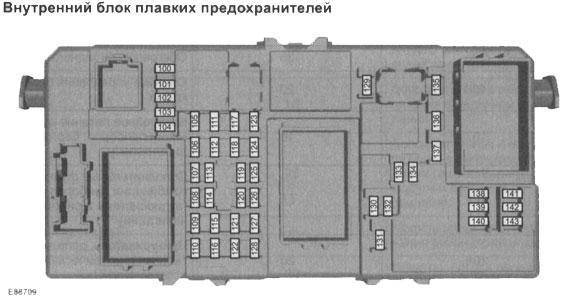

Так выглядит схема среднестатистического монтажного БП для транспорта

Если не знаете, где находится ПП, дадим несколько советов, как найти:

  • Воспользуйтесь мануалом по эксплуатации автомобиля. В инструкции будет указано место расположения блока. Вероятно, ПП будет находиться в нем. Отметим, что современные транспортные средства оборудуются несколькими блоками. В одном из них предохранители, в других — реле. Зависит от производителя. Один из блоков будет находиться в салоне транспорта, а другой — в моторном отсеке. Блок в салоне находится с левой стороны торпеды, в районе рулевого колеса. Он может быть расположен за перчаточным ящиком авто. Что касается второго блока, то он может находиться в подкапотном пространстве в районе аккумуляторной батареи (АКБ). Устройство, отвечающее за прикуриватель, может находиться не только в блоке с предохранителями, но и в блоке с реле. Возможно, реле защищает несколько цепей проводки, так что вероятно, что за устройство прикуривания отвечает именно реле. Если возникли проблемы с поиском ПП, воспользуйтесь сервисной книжкой к авто.
  • Откройте крышку блока. На обратной стороне пластиковой крышки нанесена схема расположения плавких деталей. Каждая отвечает за работоспособность определенного устройства. Изучите схему чтобы понять, где расположен ПП. Возможно, за работу прикуривателя отвечает реле автомагнитолы или другого устройства. Поэтому схему нужно изучить подробно.
  • Спросите в Интернете. На сегодня в Сети есть множество тематических автомобильных форумов. Спросите у владельцев вашей модели авто, где находится ПП и как его заменить. Возможно, есть некоторые нюансы, которые следует учесть при замене, так что ознакомиться с ними не будет лишним.


Так выглядит схема БП, по которой можно определить место нахождения ПП

Схема соединения предохранителей

На рисунке ниже изображен порядок подключения штекеров в монтажном блоке.

Рисунок подключения штекеров в соответствующие колодки монтажного блока.

На рисунке ниже показана полная схема с обозначениями монтажного блока.

Из этой схемы не сложно разобраться с порядком подключения штекеров.

  • К1 — исправность ламп,
  • К2 — очиститель лобового стекла,
  • К3 — поворотники, аварийка,
  • К4 — ближний свет,
  • К5 — дальний свет,
  • К6 — дополнительное реле,
  • К7 — обогрев заднего стекла,
  • К8 — не используемое реле на моделях ВАЗ десятого семейства.

Видео по снятию блока и замене предохранителей

Схема и расположение блока предохранителей ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112

Предлагаем вашему вниманию ознакомиться со схемой и расположением блока предохранителей на ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112. Блок предохранителей и реле в ВАЗ-2110 находится в салоне автомобиля чуть левее и выше педалей.

За что отвечают реле блока предохранителей:

К1 – реле контроля исправности лампочек; К2 – реле передних дворников; K3 – реле-прерыватель повторителей и аварийной сигнализации; К4 – реле включения ближнего света; К5 – реле включения дальнего света; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; K8 – резервное реле (на автомобилях серии 110 не устанавливается);

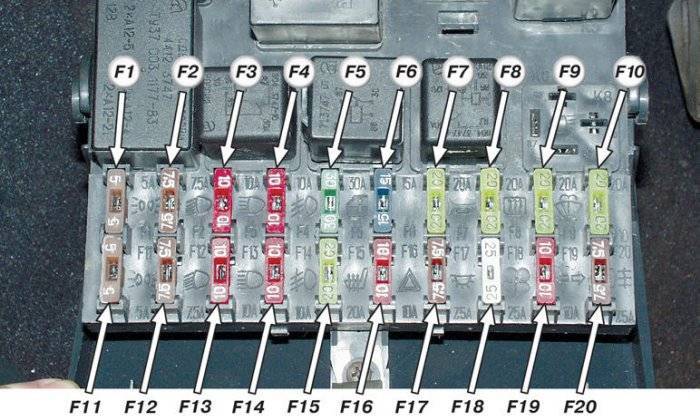

F1-F20 на схеме — плавкие предохранители. Цепи в автомобиле защищены плавкими предохранителями из расчета на определенный номинальный ток (в А). Цепь заряда аккумуляторной батареи, цепь генератора, зажигание и пуск двигателя являются исключениями.

Чтобы заменить неисправный предохранитель, сначала найдите тот, который сгорел, затем устраните причину, по которой он был поврежден и уже после этого установите новый. Ниже приведен список предохранителей, а также информацию по каждому из них.

* Никогда не заменяйте плавкие предохранители на перемычки, это может привести в выходу из строя некоторые устройства.

За что отвечают предохранители на ВАЗ-2110:

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта F2 — 7,5А — Левая фара (ближний свет) F3 — 10А — Левая фара (дальний свет) F4 — 10А — Правая противотуманная фара F5 — 30А — Электродвигатели стеклоподъемников дверей F6 — 15А — Переносная лампа F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла F10 — 20А — Резервный F11 — 5А — Лампы габаритного света правого борта F12 — 7,5А — Правая фара (ближний свет) F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света. F14 — 10А — Левая противотуманная фара F15 — 20А — Электрообогрев сидений. Блокировка замка багажника F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер) F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер) F20 — 7,5А — Лампы задних противотуманных фонарей

Схема соединений монтажного блока

Порядок условной нумерации штекеров в соединительных колодках монтажного блока и присоединяемые к ним провода

Надеемся что материал оказался вам полезен, будем рады видеть вас у нас в клубе ВАЗ-2110

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

  • K1-реле включения очистителей фар;
  • K2-реле-прерыватель указателей поворота и аварийной сигнализации;
  • K3-реле стеклоочистителя ветрового окна;
  • K4-реле контроля исправности ламп;
  • K5-реле включения стеклоподъемников;
  • K6 — реле включения звуковых сигналов;
  • K7-реле включения электрообогрева заднего стекла;
  • K8-реле включения дальнего света фар;
  • K9-реле включения ближнего света фар;
  • F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

  • K1 — Реле включения очистителей фар
  • K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
  • K3 — Реле очистителя ветрового стекла
  • K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
  • K5 — Реле включения стеклоподъёмников
  • K6 — Реле включения звукового сигнала
  • K7 — Реле включения обогрева заднего стекла
  • K8 — Реле включения дальнего света фар
  • K9 — Реле включения ближнего света фар
  • F1 — F16 — Плавкие предохранители
  • F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

  • 1 — реле включения очистителей фар (K6)
  • 2 — реле времени омывателя заднего стекла (K1)
  • 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
  • 4 — реле стеклоочистителя (KЗ)
  • 5 — контактные перемычки на месте реле контроля исправности ламп
  • 6 — реле включения обогрева заднего стекла (K10)
  • 7 — запасной предохранитель
  • 8 — реле включения дальнего света фар (K5)
  • 9 — реле включения ближнего света фар (K11)
  • 10 — предохранитель
  • 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
  • 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителяРасшифровка
1 (8 A)

F9 (7,5 A)

Правая противотуманная фара
2 (8 A)

F8 (7,5 A)

Левая противотуманная фара
3 (8 A)

F1 (10 A)

Очистители фар (в момент включения).

Реле включения очистителей фар (контакты). Клапан включения омыва фар

4 (16 A)

F7 (30 A)

Очистители фар (в рабочем режиме).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

5 (8 A)

F16 (15 A)

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «STOP».

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 A)

F3 (10 A)

Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A)

F6 (30 A)

Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников

7 (8 A)

F10 (7,5 A)

Фонари освещения номерного знака. Подкапотная лампа.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя

8 (16 A)

F5 (20 A)

Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле его включения

9 (8 A)

F10 (7,5 A)

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет)

10 (8 A)

F11 (7.5 A)

Правая фара (габаритный сеет).

Правый задний фонарь (габаритный свет)

11 (8 A)

F2 (10 A)

Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации

12 (16 A)

F4 (20 A)

Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель

13 (8 A)

F15 (7,5 A)

Правая фара (дальний свет)
14 (8 A)

F14 (7.5)

Левая фара (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 A)

F13 (7,5 A)

Левая фара (ближний свет)
16 (8 A)

F12 (7,5 A)

Правая фара (ближний свет)

Установка ножевых предохранителей в ВАЗ 2101, 2103, 2106

Предыдущий пост был о недостатках штатных блоков с предохранителями, в этом же посте поговорим о установке ножевых предохранителей на ВАЗ 2101, 2106. Разница в установке на «копейку» и на «шестерку» не слишком большая, вся разница в наличии блока дополнительных предохранителей в шестых моделях, в которых находятся резервные предохранители и предохранители цепей поворотов и аварийной сигнализации, также цепь вентилятора охлаждения.

Ножевые предохранители обладают рядом полезных свойств, чем собственно и лучше стандартных, но все преимущества сводятся к одному — лучшему контакту предохранителя с гнездом, в котором он установлен. Вот и все. Но благодаря этому никаких оплавлений предохранителя, нагрева и прочих радостей.

Что необходимо для установки:

  1. Ключ на «8»
  2. Отвертка, если будут плохо сниматься клеммы с стандартного блока
  3. Термоусадка, как более «челевочный» вариант изоленты, хотя можно использовать и изоленту, но выглядеть будет не очень
  4. Тестер, может понадобиться
  5. Разъемы «мама» на 6,6 мм, для ВАЗ 2106 понадобиться 12шт, для ВАЗ 2101, 2103 — 8шт
  6. Собственно сам блок ножевых предохранителей, подойдет от Волги 3110 на 13 предохранителей
  7. Провода для изготовления перемычек
  8. Прямые руки, внимательность

Начинать установку рекомендую начать с отключения массы аккумулятора, это обязательное условия начала работы, гарантирует безопасность проведения работ для вас и вашего автомобиля. Далее с помощью ключа на «8» отворачиваем крепеж блока предохранителей, следим за тем, что бы провода не послазили с клемм.

Откручиваем здесь (ВАЗ 2106), в ВАЗ 2101 нету нижнего блока, а так все аналогично

После того, как вы открутили блок необходимо его отвести вниз, насколько это позволяют сделать провода. Не надо стаскивать подряд все провода! Есть вероятность что-то перепутать, и в последствии неполадок не избежать. Вся установка проводится по следующей схеме, на ней обозначена разметка подключения проводов.

Схема подключения ножевых предохранителей в ВАЗ 2106

На этой схеме прекрасно видно, в каких местах устанавливать перемычки, они позволяют уменьшить количество проводов, упростить схему электрооборудования.

Важно!!! Устанавливать перемычки нужно на те провода, которые идус с напряжением из подкапотного пространства, то есть с провода источника напряжения, устанавливать до предохранителя. Если подключить перемычку после предохранителя, то получится что через один предохранитель проходит ток, который питает два потребителя

Далее нужно приняться за изготовление перемычек, их длинна около 10см, может варьироваться, все зависит от того, какими вы захотите их сделать

Далее нужно приняться за изготовление перемычек, их длинна около 10см, может варьироваться, все зависит от того, какими вы захотите их сделать.

Выглядят они вот так:

Перемычки

Далее необходимо соединить контакты таких номеров предохранителей этими перемычками, для ВАЗ 2106 порядок соединения:

Спасибо за подписку!

3-4, 5-6, 7-8, 9-10, 11-12, 12-13

Для ВАЗ 2103, ВАЗ 2101 и всех остальных без дополнительного блока предохранителей:

Напомню, что соединять необходимо входящие провода, на которых имеется напряжение цепи, ток с них через предохранитель идет в бортовую сеть.

Ну а дальше дело техники, поочередно снимаем по одному проводу (начиная с 1 предохранителя) со старого блока и переставляем на новый, и так до последнего блока. После перставки всех проводов, нужно проверить правильность подключения, сделать это довольно легко. Например, включаем ближний свет и вытаскиваем предохранитель № 5, соответственно должна погаснуть левая фара, вставляем предохранитель на место, вытаскиваем предохранитель №6, должна погаснуть правая фара. Если это произошло, то эти цепи подключены правильно. По аналогии необходимо протестировать остальные цепи.

Если же при вытаскивании одного предохранителя все равно горят две фары (например, или работает оборудование) — то перемычка установлена не правильно, проверьте схему подключения.

Схема предохранителей ВАЗ 2115: разберётся даже ребёнок

О важности такого маленького компонента автомобильной электропроводки как предохранитель сказано немало. И в самом деле, мельчайшая деталь из легкоплавкого металла, расплавляющаяся и прерывающая цепь при превышении допустимых показателей, способна защитить автомобиль и от короткого замыкания, и от локальных скачков напряжения, и даже от возгорания

И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок

И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок.

Что делает автолюбитель, если его любимый «железный конь» вдруг перестаёт отзываться на отдельные приказы. Стеклоочистители или электрические стеклоподъёмники вдруг перестали работать. Что делать? Менять моторчик, а, может быть, и весь элемент, так сказать, в комплексе? На самом деле, в первую очередь, следует проверить именно предохранители. Вполне может быть, что всё дело в запчасти, стоимость которой сравнима с билетом на городской рейсовый автобус.

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – Реле стеклоочистителя; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Конечно, заменить предохранители занимает у профессионала всего пару минут. Однако до специалиста ещё нужно доехать. А если не работает зажигание? Заказывать эвакуатор? Расходы, расходы. А ведь зачастую достаточно проверить работоспособность отвечающих за тот или иной блок предохранителей и потратить те же пять минут на их замену. И ваш автомобиль снова будет как новенький, и визит на станцию технического обслуживания можно будет отложить до действительно серьёзных поломок.

Блок предохранителей в ВАЗ 2115 прячется под капотом, со стороны водителя. Открыв крышку (она крепится двумя простыми защёлками), вы получаете доступ к самим предохранителям и специальному пинцету, который хранится тут же, в монтажном блоке. Расшифровать обозначения реле и предохранителей, расположенных в монтажном блоке, очень просто, особенно – если под рукой схема. Реле обозначаются буквой «К», предохранители – буквой «F», номер позволяет определить зону ответственности данного предохранителя или реле; значение в «А» (амперах) означает предельный для данного предохранителя уровень напряжения. Так, рядом с предохранителем F2, отвечающим за поворотные указатели и работу аварийной сигнализации, указывается уровень 10А, то есть, именно такую нагрузку способен пережить предохранитель. Превышение напряжения выведет из строя предохранитель, но сохранит в целостности саму систему.

Схема электрооборудования автомобилей ВАЗ-2115-20 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумулятор; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Причины по которым не работает вентилятор печки ВАЗ 2114

Причин того, что не работает вентилятор печки несколько:

1. Сгорела вставка плавкая на предохранителе. Эта неисправность самая распространенная. Решение в этом случае простое – найти предохранитель и заменить его.

В ВАЗ 2114 он находится в общем блоке – F7, номинальный ток – 30А. Но вы должны знать, что предохранитель вентилятора питает не только печку, но и ряд других потребителей – обогрев заднего стекла, омыватели фар, прикуриватель и подсветку в бардачке.

Вообще ситуация с предохранителем двоякая. С одной стороны его легко поменять, а с другой – должна быть причина перегорания.

Следовательно, основная задача – проверить проводку и попробовать найти короткое замыкание. В противном случае новый предохранитель постигнет та же участь.

2. Низкое качество контакта в монтажном блоке. Одна из самых популярных болезней – окисление или недостаточный зажим контакта, питающего узел. Часто именно по этой причине не работает моторчик печки.

Внимание! Чтобы диагностировать проблему, пошевелите жгут с проводами, идущими в блок. Если двигатель начинает работать, то проведите небольшую ревизию контактной группы. 3

Проблемы с реле зажигания – еще одна причина неисправности вентилятора. В этом случае печка будет включаться периодически (к примеру, только при прогретом двигателе)

3. Проблемы с реле зажигания – еще одна причина неисправности вентилятора. В этом случае печка будет включаться периодически (к примеру, только при прогретом двигателе).

Если неисправность подтвердилась, произведите замену реле. В ВАЗ 2114 оно находится под приборной панелью.

4. Печка начинает работать только в третьем (крайнем) положении. Здесь вывод очевиден – неисправен резистор.

Как правило, первое и второе положение подразумевают питание вентилятора через добавочное сопротивление.

Если оно вышло из строя, то питание к устройству не поступает. Особенность же третьего положения в том, что напряжение подается напрямую, минуя дополнительные элементы.

5. Вышел из строя переключатель. Часто «барахлит» сам переключатель положения скорости. В этом случае вентилятор будет запускаться время от времени.

Чтобы убедиться в этой версии или опровергнуть ее, подготовьте лампочку на 12 Вольт и припаяйте к ней два провода.

Теперь можно снимать центральную консоль, чтобы добраться до переключателя с обратной стороны.

Дальнейшие действия следующие:

  • Включайте зажигание (заводить авто не надо);
  • «минус» лампочки устанавливайте на зачищенную часть кузова автомобиля, а второй проводок поочередно к зажимам 1, 2 и 3 (не забывайте переводить и сам переключатель в соответствующее положение).

Если лампа загорается, то проблем с переключателем нет. В противном случае подключите лампочку к «плюсу» рукоятки (сине-желтый провод).

При отсутствии возгорания причина – неисправность проводки или перегорание вставки плавкой предохранителя.

6. Неисправность двигателя. Если питание на моторчик поступает, но узел все равно не работает, есть три варианта:

  • Плохой контакт «минуса» на самом вентиляторе;
  • залипли щетки двигателя;
  • моторчик сгорел.

Первую и вторую проблему можно устранить. В случае перегорания моторчика его придется поменять.

Если у вас не работает переключатель печки, просто диагностируйте неисправность и устраните ее. При знании дела вы справитесь с проблемой за 20-30 минут. Удачи на дорогах и конечно же без поломок.

Основной блок и его характеристика

Монтажный блок ВАЗ-2110 и прочих похожих моделей состоит из нескольких десятков плавких предохранителей. Принимая излишнее напряжение из сети на себя, предохранители плавятся, тем самым разрывая связь с более важными приборами и уберегая их от повреждений. Таким образом, обеспечивается довольно надежная защита самых важных устройств в автомобиле. При этом сохраняется также большая часть проводки. После того как предохранитель расплавился, его необходимо заменить, но перед этим стоит устранить проблему, из-за которой произошло замыкание.

Практически все электрооборудование в машине имеет защитный элемент. Без предохранителей работает всего несколько узлов в автомобиле:

  1. Система питания аккумулятора.
  2. Цепь зажигания движка.
  3. Узел запуска генератора двигателя.

Вместо предохранителей там установлены реле. Все остальные электронные устройства имеют защитные элементы, которые входят в блок предохранителей ВАЗ-2110.

Помимо плавких предохранителей, в систему защиты электронных устройств включены реле, которые размыкают цепь. При чрезмерном повышении температуры пластинка реле нагревается и выгибается, разрывая цепь механическим путем, без самоповреждения.

О предохранителях и реле

Машина оснащается блоком предохранителей, в котором они установлены в большом количестве. Каждый из них отвечает за тут или иную функцию. Если перегорает плавкий предохранитель, то поворотник или свет может не работать. Это, конечно, касается абсолютно всех электронных систем, но нас интересуют именно эти.

Плавкий предохранитель используется для защиты от перегрузок. Если в цепи возникают проблемы, скажем слишком высокое напряжение, то перегорает предохранитель. Следовательно, на нем цепь замывается, а напряжение не поступает дальше. Получается, тот же поворотник не будет функционировать без предохранителя, что вполне логично.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
