Где датчик температуры охлаждающей жидкости на Приоре

На какие процессы влияет температурный датчик

Благодаря сигналам от этого электронного прибора формируются автоматические команды для таких систем:

  1. Процесс обогащения топлива. Если на головной блок идет информация о низкой температуре жидкости для охлаждения, то для форсунок пересчитывается время впрыска в сторону увеличения. Такое действие способствует стабильности работы на холостых оборотах. Постепенно температура растет, и на основе таких показаний форсунки обедняют смесь. Если же датчик не даст правильной информации, то произойдет переобогащение, дополнительные ненужные расходы на выброс топлива, увеличение загрязнения выбросов.
  2. Повышение оборотов во время старта. Мотор может заглохнуть, если частота оборотов при запуске будет недостаточной. Избавиться от этого помогает команда из ЭБУ на ускорение вращения, чтобы авто не заглохло.
  3. Рециркуляция выхлопов. Чтобы поддержать управляемость на стадии запуска, рециркуляционный клапан должен быть закрыт до выхода системы в рабочий температурный режим. Если не сделать этого, то получим нестабильные обороты или заглохнувший автомобиль.
  4. Угол зажигания. Выставление этого параметра должно быть строго регламентировано, чтобы снизить количество вредных выхлопов до набора температуры. От опережения/запаздывания зажигания зависит расход и выходные параметры силовой установки.
  5. Состояние фильтра, улавливающего пары топлива. Проводить продувку угольного фильтра надо лишь тогда, когда произойдет полный прогрев мотора.
  6. Муфта гидротрансформатора в КПП не блокируется до прогрева мотора. Это делается для того, чтобы сохранялась оптимальная управляемость.
  7. Включение вентилятора охлаждения. На основе данных от ДТОЖ происходит запуск или отключение вентилятора охлаждающей системы. Он помогает быстрее снижать температуру хладогена. В некоторых моделях автомобилей исключительно для запуска такого вентилятора применяется отдельный датчик с единственной функцией.

Не включается вентилятор охлаждения приора с кондиционером

Вентилятор охлаждения на Lada Priora — это важнейший элемент системы поддержания рабочей температуры двигателя автомобиля. Он обеспечивает быстрое охлаждение радиатора, который остужает охлаждающую жидкость в системе. Активирует устройство датчик температуры.

При достижении нужной отметки температуры, датчик подаёт сигнал в ЭБУ, который и активирует работу вентилятора до той степени, пока температура в системе не опустится до рабочей. Достаточно часто элемент системы охлаждения по той или иной причине выходят из строя, что негативно сказывается на двигателе.

Если на LADA Priora вышел из строя вентилятор охлаждения, то это может нанести серьезный вред двигателю автомобиля и нужно принимать срочные меры. Изначально стоит изучить основные причины данной неисправности и провести ряд мер для их устранения.

Ваз 2170 | проверка вентилятора системы охлаждения | приора

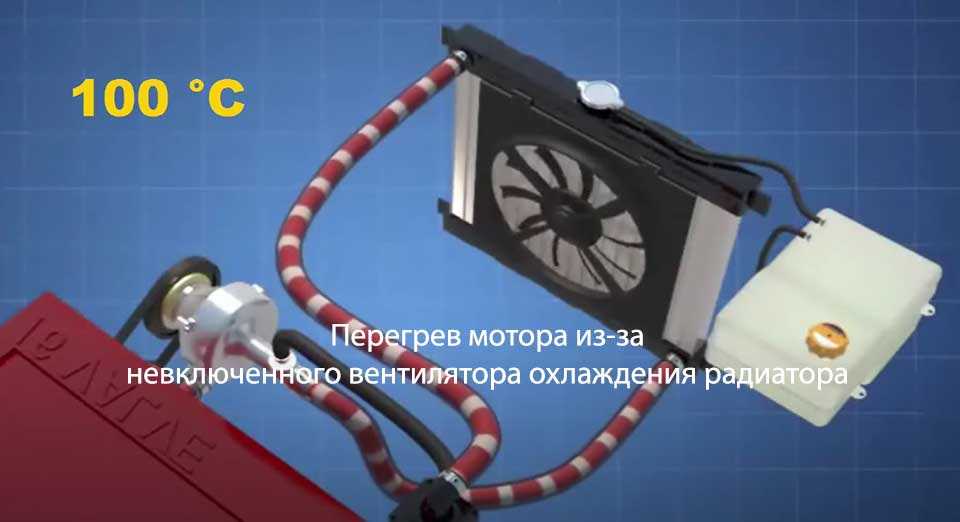

Неисправный вентилятор может стать причиной перегрева двигателя. Если вентилятор сломался во время поездки, то следует остановиться, дать двигателю остыть, а затем на средних оборотах доехать до ближайшего автосервиса. Во время такой поездки обязательно следите за температурой охлаждающей жидкости и контрольной лампой перегрева двигателя. Если будет необходимо, то остановитесь на некоторое время, чтобы дать двигателю остыть.

Если вентилятор не включается при нагреве двигателя в положенное время, проверьте термовыключатель, расположенный на боковой стороне радиатора:

— включите двигатель и дайте ему поработать до включения вентилятора;

— медленно снимите пробку расширительного бачка, постепенно выпуская пар;

— поместите термометр в расширительный бачок. Температура должна быть между 92—97° C. При такой температуре вентилятор работает на первой скорости. При температуре 99–105° C вентилятор работает на второй скорости. Если вентилятор не включится, то выдерните оба провода из термовыключателя и соедините их друг с другом. Включите зажигание. Вентилятор должен сразу включиться. Если это произошло, то замените термовыключатель, а затем проведите проверку снова.

Электродвигатель вентилятора защищен плавким предохранителем, который может перегореть. Если предохранитель в порядке, то проверьте электродвигатель вентилятора:

— разъедините штекеры провода и установите перемычку между клеммой красно-черного провода и положительным полюсом АБ;

— соедините перемычкой клемму коричневого провода с отрицательным полюсом АБ.

Если вентилятор не заработает, то замените его. Причиной неисправности могут быть поврежденные провода.

automn.ru

Причины поломок вентилятора охлаждения на Lada Priora

Для того, чтобы провести диагностику вышеперечисленных неполадок, нам не потребуются специальные навыки и профессиональный инструмент. Все эти процедуры вы можете проверить в гараже или на улице. Главное знать куда смотреть и что делать. Существует две довольно распространенные неисправности:

  • вентилятор охлаждения приоры не включается в необходимый момент;
  • устройство постоянно работает, несмотря на невысокий нагрев ДВС.

В первом случае очевидно, что причина в поломке самого устройства, либо выходе из строя предохранителя или реле. Во втором случае, скорее всего, неисправен термодатчик.

Выявление неполадок и их устранение

Основными причинами выхода из строя вентилятора являются:

  • Выход из строя реле вентилятора охлаждения приоры. Такая проблема диагностируется обычной заменой потенциально неисправной детали на рабочую.
  • Проблемы с самим электродвигателем. При его неисправности ротор перестает вращать крыльчатку. Работоспособность узла можно легко проверить. Подключите вентилятор напрямую к аккумулятору. Если лопасти не крутятся, значит, элемент подлежит замене, либо ремонту. Для проведения технических работ и детальной диагностики электродвигателя, воспользуйтесь схемой.
  • Датчик температуры. Если вентилятор не включается при температуре двигателя 90% и больше, то скорее всего проблема в нём. Неисправность определяется следующим образом: отсоедините от датчика два контактных провода и соедините их между собой. Если электропривод начнет раскручиваться, это говорит о том, что датчик вышел из строя.
  • Повреждение или разрыв в цепи. В данном случае речь идет о банальном обрыве проводки, отсутствии массы. Для диагностики рекомендуется использовать мультиметр.
  • Неисправность, связанная с работой термостата. Не включается вентилятор охлаждения на Приоре при температуре 110, 115, 120 градусов? Стоит предпринимать меры, которые проделать в гаражных условиях не составит труда. Хотя это можно сделать прямо на улице…

Описание датчика включения вентилятора

ДТОЖ и датчик включения вентилятора — это два разных регулятора. ДТОЖ дает ЭБУ показания температуры, а ЭБУ включает вентилятор сам. Второй регулятор, как правило, идет силовой, замыкает контакты на определенной температуре — включает реле вентилятора и находится в основном на радиаторе, так как ДТОЖ находится на двигателе.

Более подробно о том, как устроен датчик вентилятора, какие у него функции, как диагностировать это устройство – чуть ниже.

Предназначение и функции

Датчик включения вентилятора радиатора улучшает свойства системы охлаждения, включая вспомогательный поток воздуха без вмешательства водителя извне. Чтобы совершить эти манипуляции, в корпусе устройства установлен специальный элемент, реагирующий на перепады температуры жидкости.

Если выражаться обычным языком, можно сделать вывод, что определитель, включающий вентилятор охлаждения, это самый настоящий выключатель. Он срабатывает при длительном повышении температуры, когда пластина выгибается, а затем замыкаются контакты, подавая ток в цепь питания вентилятора.

Принцип работы и место расположения

Он, как было сказано, расположен внизу радиатора и включается, когда температура достигает определенной точки.

Происходит это следующим образом:

  1. Пластина, которая находится в нижней части устройства, начинает при повышении температуры видоизменяться.
  2. Изгибаясь, она оказывает давление на специальный поршень, который движется вперед и при движении замыкает контакты: и подвижные, и неподвижные.
  3. Если антифриз будет оставаться холодным, пластина не будет нагреваться, и в итоге контакты не замкнутся, провоцируя включение вентилятора.

Внешний вид устройства и расположение

Каждая машина индивидуальна и ее температура тоже, поэтому нет никаких конкретных показателей, при которых срабатывает устройство. Различие также присутствует в скорости вращения: существуют двухскоростные и односкоростные. Двухскоростной вариант включения более редкий, но он тоже встречается. Он отличается тем, что при достижении пика температуры замыкается пара контактов, а прокруты вентилятора совершают небольшие обороты.

Выявление неработоспособности датчика и его возможных сбоев

Много систем опирается на показания термодатчика, поэтому его несправная работа влечет за собой цепочку ошибочных действий автоматики и некорректную работу мотора. Такие проблемы способны быстро вывести из строя отдельные детали и целые узлы.

Нужно знать, что большинство проблем, как свидетельствует опыт, связаны не с поломкой ДТОЖ или его внутренними проблемами, а с неприятностями с проводкой или заржавевшим либо негерметичным соединением в системе.

Одним из факторов воздействия от работы термодачика является термостат. Запуск хладогена постоянно по большому кругу даже на непрогретом моторе не даст долго выйти двигателю в рабочий температурный режим. Это приведет к дополнительному расходу топлива, интенсивному износу деталей силовой установки, повышению выбросов и другим проблемам.

Беспокоиться стоит при таких признаках:

  • наличие повреждений корпуса термодатчика (трещины, сколы и т.д.);
  • утечка хладогена (видимые потеки, наличие капель вокруг соединения, присыпанные пылью высохшие потеки);
  • окисления вокруг резьбового соединения (проблемы с выкручиванием датчика даже на неполный оборот).

Однако, даже с такими дефектами электроприбор может быть в работоспособном состоянии. Причина может заключаться в несоответствии его электрических выходных параметров.

Проводить проверку можно с помощью мультиметра. Показания надо сверять с эталонными значениями для каждой модели авто. При выявлении короткого замыкания, некорректных выходных данных либо неисправностью контактов прибор подлежит замене.

Когда тест выявил работоспособность датчика, правильную реакцию на колебания температур, но мотор при этом продолжает функционировать с разомкнутым контуром, не обращая внимания на сигналы с ДТОЖ, то нужно выявлять проблемы в электронном блоке управления.

Как понять, что ДТОЖ вышел из строя?

Перечисленные ниже признаки могут не являться указанием на неисправность конкретно детектора. Причиной тому могут быть и другие факторы — выработка ОЖ или низкий ее уровень, повреждение проводки системы охлаждения, окисление контактов, сбой в работе самих вентиляторов.

Итак, признаки неисправности:

  1. увеличение расхода горючего;
  2. затрудненный запуск двигателя;
  3. плохая работа на холостом ходу;
  4. снижение управляемости автомобиля;
  5. трудности с остановкой мотора;
  6. перегрев движка;
  7. плохое качество выхлопных газов.

Как проверить работоспособность ДТОЖ было написано чуть выше. Теперь стоит остановиться на том — как данный прибор снять для проверки и дальнейшей его замены, если она потребуется.

Проверка работоспособности датчика температуры охлаждающей жидкости

Необходимые инструменты и оборудование

Для процедуры проверки, снятия и замены датчика вам понадобятся следующие инструменты:

  • ключ на 19;

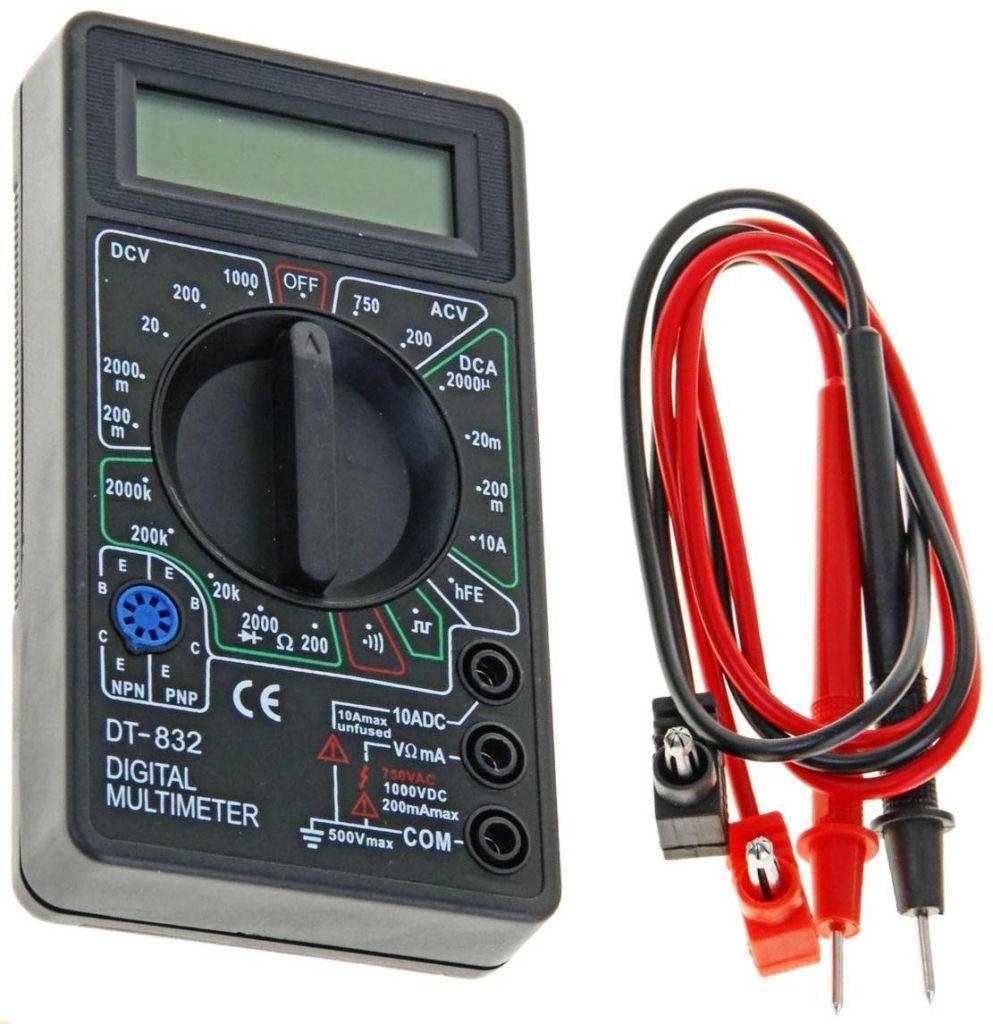

  • мультиметр;
  • ёмкость, в которую вы будете сливать охлаждающую жидкость (подойдёт обычное ведро);
  • электрический чайник для нагрева воды;
  • термометр;
  • ёмкость для горячей жидкости (подойдёт стакан или маленькое ведро).

Порядок проверки

Как проверить датчик температуры охлаждающей жидкости? Этот процесс недолгий и не требует какой-то специальной диагностики в автосалоне.

Не забывайте — для того, чтобы датчик корректно указывал температуру охлаждающей жидкости, необходимо, чтобы ДТОЖ был погружён в эту жидкость. Для этого необходимо регулярно проверять наличие в системе хладагента. Эта проверка — первый этап, который стоит предпринять при возникновении подозрения о неисправности ДТОЖ.

Следующим этапом будет проверка контактов на окисление и коррозию. Также необходимо выявить нарушения подключения ДТОЖ к системе. Изучив инструкцию по эксплуатации автомобиля, уточните количество и расположение датчиков. После этого найдите ДТОЖ и установите, что с его подключением всё в порядке. Для этого ДТОЖ придётся демонтировать, так как проверка связана с его погружением в ёмкость для горячей жидкости.

Возьмите датчик и опустите его в ёмкость с кипятком. Далее необходимо замерить сопротивление на выходе. При этом датчики на разных моделях автомобиля будут показывать разные значения. В интернете доступны таблицы с оптимальным сопротивлением для каждой модели.

Если показатели эталонной и измеренной величин различны, то ДТОЖ подлежит замене. Конструкция датчика настолько проста, что не предусматривает ремонт.

Как проверить датчик температуры охлаждающей жидкости? Необходимо опустить его в нагретую воду (как было сказано выше). Затем возьмите термометр и опустите его в ёмкость с холодной водой. Рекомендуется использовать электронный термометр. Подключите к датчику мультиметр, который настроен на измерение сопротивления. Затем опустите ДТОЖ в воду и проведите измерения. Затем ёмкость с холодной водой нагревается до 15, 20, 25 градусов, а полученные результаты измерений фиксируются. Если результаты не совпали с эталонными — потребуется замена.

Существует способ проверить ДТОЖ и без термометра. Температура воды при кипении достигает 100 градусов. Эта температура берётся за основу и измеряется сопротивление. При кипении воды сопротивление должно равняться примерно 176,7 ом. С погрешностями оно может достигать около 190 ом. В случае несовпадения показателей также потребуется замена датчика.

В качестве примера ниже приведена таблица зависимости температуры от сопротивления.

Температура в градусах ЦельсияСопротивление (Ом)
5 000 — 6 500
103 350 — 4 400
202 250 — 3 000
301 500 — 2 100
40950 — 1400
50700 — 950
60540 — 675
70400 — 500
80275 — 375
90200 — 290
100150 — 225

Проверка датчика температуры охлаждающей жидкости

Если не включается вентилятор радиатора, тогда одной из причин этого недуга может быть датчик температуры охлаждающей жидкости (ДТОЖ). Не спешите сразу его менять, сначала попробуйте проверить ДТОЖ, тем более сделать это самостоятельно достаточно просто.

ДТОЖ находится на впускном патрубке системы охлаждения в потоке охлаждающей жидкости (ОЖ) двигателя. Внутри датчика находящийся Термистор с ‘отрицательным температурным коэффициентом’ — при нагреве его сопротивление уменьшается, а низкая температура дает высокое сопротивление.

Параметры датчика температуры ОЖ. Артикул 423.3828, является аналогом датчиков 23.3828 и 405213. Каталожный номер 2112-3851010

  • — Номинальное напряжение, V 3,4(±0,3)
  • — Сопротивление при 15°С, Ом 4033…4838
  • — Сопротивление при 128°С, Ом 76,7…85,1
  • — Выход напряжения при 15°С, % 92,1…93,3
  • — Выход напряжения при 128°С, % 18,1…19,7
  • — Размер под ключ S19
  • — Резьба М3/8′
  • — Масса, кг 0,044

Контроллер (ЭБУ) подает на датчик температуры охлаждающей жидкости напряжение 5В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру ОЖ контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление.

Замена ДТОЖ

  • Частично сливаем охлаждающую жидкость;
  • Выключив зажигание, отсоединяем разъем датчика;
  • Ключом ‘на 19′ отворачиваем датчик температуры охлаждающей жидкости;
  • Снимаем датчик вместе с уплотнительным кольцом.

Проверка ДТОЖ

Способ 1:

Подсоединяем ‘минусовой’ щуп вольтметра к ‘массе’ двигателя.Включив зажигание, измеряем вольтметром напряжение на выводе А колодки жгута проводов (обозначение выводов нанесено на колодке жгута проводов). Напряжение на выводе должно быть не меньше 12В. Если напряжение не поступает на колодку или оно меньше 12В, то — возможно разряжен аккумулятор, либо неисправна цепь питания или ЭБУ.

По окончании измерения напряжения выключайте зажигание.

Способ 2:Мультиметр выставляем в режим вольтметра, омметр с пределом измерения от 100Ом до 10кОм. Также потребуется термометр с пределом изменения не менее 100°С, либо заменить его цифровым мультиметром с режимом термометра.

Опускаем ДТОЖ в сосуд 0,5л с охлаждающей жидкостью и подогреваем его. Температуру контролируем по термометру. Измеряем сопротивление датчика при разных температурах. Либо заполняем емкость кипятком, погружаем в него рабочую часть датчика и записываем показания прибора при температуре около 100 °С. По мере остывания воды измеряем сопротивление датчика при температуре 90, 80, 70°С. и т.д. Сравниваем полученные результаты с табличными:

Температура охлаждающей жидкости, °ССопротивление датчика температуры охлаждающей жидкости, Ом
100177
90241
80332
70467
60667
50973
451188
401459
351802
302238
252796
203520
154450
105670
57280
9420

Теперь Вы знаете, как проверить ДТОЖ, но что если этот способ не решил проблемы с системой охлаждения двигателя (СОД) ? Тогда учимся проверять СОД.

(No Ratings Yet) Loading …

vazikov.ru

Принцип работы адсорбера на Приору

Сапун представляет собой емкость, наполненную активированным углем. От него отходят два шланга – отводящий и подводящий, а сам он является частью системы питания двигателя. Действует подобно любому накопителю: когда пары бензина поднимаются по трубкам от бензобака, часть из них успевает превратиться в жидкость и слиться вниз – к бензобаку.

За выпуск топлива в Лада Приора отвечает клапан поглотителя, который работает по принципу электромагнитной индукции. Причины неисправностей можно устранить простой заменой электромагнитного клапана продувки адсорбера Приоры. За его движения отвечает специальный датчик поглотителя. Как любая другая деталь выполняющая похожие функции, она критически важна для поддержания работоспособности автомобильной системы.

ЭБУ самостоятельно управляет многими процессами, проходящими под капотом. К числу его обязанностей относится составление топливо-воздушной смеси с правильной пропорцией. Это значит, что ЭБУ должен правильно воспользоваться имеющимися ресурсами (топливом), подключив к работе сапун.

Характеристика и особенности ДТОЖ на Приоре

Многие автомобилисты путают ДТОЖ с датчиком температуры салона или окружающей среды, но это в корне неверно. Предназначение ДТОЖ заключается в мониторинге температуры хладагента в системе охлаждения.

В автомобилях Лада Приора расположено два регулятора:

  1. Один из них устанавливается к ГБЦ и его предназначение заключается в том, чтобы выводить информацию о температуре двигателя на приборную панель. По сути, это — указатель.
  2. В корпусе термостата расположен ДТОЖ, выполняющий более важную роль. Это устройство передает импульсы на блок управления для активации вентилирующего устройства. Кроме того, он играет не последнюю роль в формировании горючей смеси во время запуска силового агрегата.

ДТОЖ для Приоры

Что касается принципа работы, то он заключается в следующем. Основной регулятор находится в корпусе термостата, что позволяет обеспечить наиболее высокую точность импульсов. Поскольку ДТОЖ в любом случае соприкасается с расходным материалом, то есть антифризом, он моментально определяет изменения в температуре и отправляет соответствующие сигналы на ЭБУ. Последний, основываясь на полученной информации, производит корректировку работы мотора и меняет состав топливовоздушной смеси. При отсутствии или слишком маленьком уровне расходной жидкости в системе контроллер будет подавать неверные данные.

Проверка ДТОЖ

Датчик температуры является простейшим устройством, поэтому принцип его проверки тоже довольно простой.

Для проверки датчика потребуется мультиметр и градусник.

Проверять датчик необходимо измеряя сопротивление на нем в результате измерения температуры жидкости. ДТОЖ увеличивает свое сопротивление при понижении температуры жидкости.

Для того чтобы проверить его необходимо к концам датчика подключить мультиметр выставленный на показания сопротивления и опустить его в стакан с кипятком. Показания омметра должны соответствовать показаниям температуры. То есть по таблице ищем температуры воды и какое должно быть сопротивление у датчика при такой температуре.

Далее проделываем эту же процедуру с холодной водой и смотрим на показания омметра. На основаниях замера выносим вердикт датчику.

Ниже представлена таблица сопротивления ДТОЖ в зависимости от температуры ОЖ.

Признаки неисправности

Для принятия мер по контролю датчика температуры ОЖ требуется вовремя определить проблемы в этом узле.

Но стоит учесть, что рассмотренные ниже признаки могут свидетельствовать и о других неисправностях силового агрегата.

Вот почему для получения точного результата может потребоваться дополнительная диагностика.

Также важно понимать, какое участие ДТОЖ принимает в работе мотора:

  1. Информирует водителя в реальном времени об температуре охлаждающей жидкости.
  2. При достижении мотором порогового значения температуры ЭБУ, получив информацию от датчика ОЖ, включает вентилятор принудительного охлаждения, как правило, это около 100 С.
  3. Участвует в процессе увеличения оборотов холостого хода за счет обогащения топливо-воздушной смеси на холодном двигателе.
  4. При движении автомобиля ЭБУ формирует общую информацию об работе всех систем на основании полученных данных от датчиков и основываясь на эти данные формирует правильную топливо-воздушную смесь. Датчик температуры ОЖ тоже учувствует в этом процессе.

Первичные симптомы поломки:

  1. Зажигание лампочки «Check Engine» на приборной панели. Для получения более точной информации лучше сканировать ЭБУ и посмотреть ошибки, к примеру, через автосканер ELM327 подключенный к смартфону. Коды ошибок смотрите дальше.
  2. Двигатель заводится и сразу глохнет.
  3. Сбои в работе вентилятора в радиаторе. Неисправность может проявлять себя отказом включения в случае нагрева или работе даже после остывания мотора. При выключении ДТОЖ электронный узел управления машины воспринимает проблему как обрыв и включает вентилятор.
  4. Появление из выхлопной трубы темного или серо-черного дыма.
  5. Увеличение «прожорливости» машины. Это объясняется тем, что на ЭБУ подаются неправильные сведения. Соответственно, «мозги» машины не могут определить объем необходимой смести для поддержания оптимального температурного режима.
  6. Протечка антифриза из-под корпуса ДТОЖ. Такую проблему можно определить при визуальном осмотре.
  7. Глохнет разогретый мотор. Проблема может возникнуть при достижении максимальной температуры. При этом тип залитой ОЖ не имеет значения.
  8. Не работает указатель нагрева силового узла на приборной панели.
  9. Сбои в работе двигателя. Проблема может проявиться остановкой при низких оборотах, трудностях с пуском зимой, колебаниями при работе на ХХ и т. д.
  10. Закипание ОЖ, но при этом на панели приборов отображается температурный режим в пределах нормы.
  11. Увеличение времени нагрева двигателя и т. д.

Рассмотренные выше проблемы могут иметь место по одной или в комплексе, но в большинстве случаев они свидетельствуют о неисправности силового узла. При этом датчик температуры антифриза не всегда является основной причиной неисправности.

Как снять и заменить датчик температуры ОЖ (включения вентилятора) на Приоре

Процесс проведения работ по замене датчика не сложный, но перед его реализацией важно знать следующее: перед его выкручиванием, следует открутить крышку расширительного бачка, и стравить давление в системе охлаждения. После этого можно приступать к проведению демонтажных работ, но важно еще учитывать, что после выкручивания изделия из установочного отверстия будет вытекать антифриз

По мануалу — антифриз рекомендуется слить из радиатора в количестве не менее 1 литра, однако практика показывает, что если вы стравите давление в системе, и при этом быстро выполните замену устройства, то вытечет небольшое количество жидкости.

Это интересно! Важно понимать, что если вы проводите работы на прогретом двигателе, то нужно либо подождать, пока он остынет, либо слить антифриз, чтобы в процессе не получить ожоги. Процесс замены ДТОЖ на Приоре выполняется следующим образом:

Процесс замены ДТОЖ на Приоре выполняется следующим образом:

  1. Откинуть клемму «минус» от АКБ. Зачем это нужно делать? Естественно никто не собирается закорачивать контакты, да и вероятность того, что они замкнуться при соприкосновении с металлическими частями двигателя крайне низкая. Однако после извлечения датчика, антифриз может попасть на фишку, и в случае, если на ней будет напряжение (при выключенном зажигании его нет), может произойти замыкание ЭБУ. И поэтому если не отсоединяете клемму от АКБ, то после снятия фишки, отведите ее в сторону так, чтобы исключить вероятность замыкания. Однако чтобы снизить риск, лучше все-таки откинуть клемму на аккумуляторе.
  2. Для облегчения проведения работ, рекомендуется снять кожух фильтра очистки воздуха.
  3. После сливания жидкости в количестве от 1 литра из системы охлаждения (если вы решили идти правильным путем), необходимо отсоединить фишку питания. Для этого нужно отвести язычок, и извлечь фишку.
  4. Выкрутить рожковым ключом на «19» датчик, и если из отверстия вытекает жидкость, быстро установить на место новый датчик, предварительно его подготовив.
  5. При установке не забудьте о медной шайбе.
  6. Затяжку датчика выполняйте с усилием в 9,3-15 Нм, используя моментный (динамометрический) ключ.

На этом процесс замены датчика вентилятора на Приоре завершен. Остается сбросить ошибки с БК, и убедиться в исправности работы двигателя, а также отсутствию признаков, которые заставили вас произвести проверку и замену ДТОЖ.

Как работает датчик температуры ОЖ

Перед тем как перейти к обсуждению вопроса о том, как проверить датчик температуры охлаждающей жидкости, необходимо вкратце остановиться на признаках его неисправностях и разобраться с тем, как он работает. Это поможет определиться с диагностикой. Как указывалось выше, датчик температуры охлаждающей жидкости (иногда его называют просто датчик температуры двигателя) представляет собой термистор — резистор, изменяющий свое сопротивление в зависимости от изменения температуры, в частности охлаждающей жидкости системы охлаждения двигателя. Соответствующее значение сопротивления и его изменение фиксируется электронным блоком управления двигателем (сокращенно, ЭБУ), на основании которого он выдает соответствующие команды.

По информации от датчика температуры охлаждающей жидкости ЭБУ при запуске выставляет необходимое количество шагов регулятора холостого хода (РХХ), тем самым регулируя подачу топлива. Упомянутый термистор обладает так называемый «отрицательный температурный коэффициент». Это означает, что при холодной температуре его электрическое сопротивление имеет большое значение, а при нагреве чувствительного элемента это сопротивление падает.

Управление датчиком происходит путем подачи на него электрического сигнала с постоянным напряжением 5 Вольт от электронного блока управления через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Соответственно, температуру охлаждающей жидкости блок управления вычисляет по падению напряжения на датчике, который, как указывалось выше, имеет переменное сопротивление. На холодном двигателе падение напряжения будет больше, соответственно, на прогретом — меньше. И на холодном двигателе напряжение на датчике будет выше, а на горячем — ниже.

Диагностика

Чтобы проверить ДТОЖ в гаражных или домашних условиях, понадобится емкость с охлаждающей жидкостью. Также нужен термометр, способный точно измерять температуру до 120 градусов.

Необходимо заменить сопротивление датчика в разных температурных режимах. Антифриз в процессе диагностики требуется подогреть. Полученные данные на мультиметре сверяют с температурой на градуснике.

Так, при 100 градусах сопротивление датчика составит примерно 178 Ом. При 90 градусах – 239 Ом, при 82 – 319 Ом. При нуле будет около 7278 Ом.
