Обучаем ключ иммобилайзера на Лада Приора своими руками (видео внутри)

Как сделать выкидной ключ Лады Приора самому

Выпускаемые ранее выкидные модели дорабатывались умельцами под элементы пультов управления, которыми комплектуются на заводе отечественные автомобили. Подгонялась под их размер плата, перепаивались электронные компоненты. Сейчас на рынке широко представлены различные выкидные (складные) ключи зажигания, не требующие такой доработки. Своим дизайном они напоминают брелоки от известных мировых автопроизводителей, выполняются в стиле Ауди, Фольксвагена и многих других брендов

При выборе понравившейся модели обращайте внимание не только на внешний вид. Дешевые варианты быстро выходят из строя: кнопки вздуваются и перестают работать, выкидной механизм расшатывается, корпус истирается. Некоторые виды ключей комплектуются полноценным чипом-транспондером или чипом-иммобилайзером под конкретный автомобиль

Продаются и пустые корпуса, не имеющие электронной начинки. Их стоимость гораздо ниже чипованных, но туда придется переставлять электронную плату со штатного ключа зажигания

Некоторые виды ключей комплектуются полноценным чипом-транспондером или чипом-иммобилайзером под конкретный автомобиль. Продаются и пустые корпуса, не имеющие электронной начинки. Их стоимость гораздо ниже чипованных, но туда придется переставлять электронную плату со штатного ключа зажигания.

При выборе модели обратите внимание на удобство смены батарейки пульта, работу всех четырех каналов, плотность прилегания частей, плавность и силу нажатия кнопок, материал корпуса, его прочность. Какой масляный фильтр выбрать на Приору. Какой масляный фильтр выбрать на Приору

Какой масляный фильтр выбрать на Приору

Обучение нового ключа

После покупки нужно заказать в мастерской копирования заготовку лезвия штатного ключа зажигания для изготовления нового. После этого можно начинать его обучение. Делается это при помощи мастер-ключа, идущего в комплекте с вашим автомобилем. Он имеет на торце красную метку (вставку). Согласно инструкции по эксплуатации Лады Приора, процедура обучения нового ключа должна выполняться в авторизированных центрах ВАЗ или на аттестованных им станциях техобслуживания в присутствии владельца авто и за его счет. Однако выполнить такую операцию может сам автовладелец, описание, как это сделать, несложно найти в Сети.

В случае если иммобилайзер автомобиля отключен или имеются неполадки в работе, придется сбрасывать EEPROM электропакета и ЭБУ.

При этом процесс обучения нужно будет провести уже для всех ключей к автомобилю заново. Сделать это можно как через замок зажигания автомобиля, так и программно, с помощью «Сканматика».

На автомобиле Лада Приора возможны обучение и одновременная работа до четырех пультов дистанционного управления.

Расположение датчика скорости на Приоре

Некоторые недостатки

По отзывам владельцев таких выкидных ключей, одним из главных недостатков выступает небольшой радиус действия (как, впрочем, и у штатного) пульта управления. Найдены пути решения этой проблемы: смена расположения антенны или ее удлинение отрезком провода.

Также несколько меняется режим работы некоторых кнопок пульта. Например, при нажатии на кнопку открывания дверей один раз открывается только водительская дверь, два раза – остальные двери. Перепрограммировать алгоритм действия кнопок можно с помощью «Сканматика».

Виды кодов ошибок на Приоре

Популярность выкидных (складных) ключей зажигания автомобилей обусловлена удобством их использования и красивым дизайном корпуса. Они компактнее, а их части, благодаря жесткости конструкции, не бьются о приборную доску и не отвлекают водителя от управления автомобилем. А еще его можно положить в карман, не боясь испортить одежду острым металлом.

https://www.youtube.com/watch?v=5Ni7hUaXn7w

Процедура обучения ключа

Во время обучения ключа происходит следующее:

1. Если не была активизирована противоугонная функция, то она активизируется.
2. В системе изменяется пароль, который выбирается случайно.
3. В ключе прописывается этот пароль. С памяти системы стираются все ранее установленные ключи с ПДУ.
4. В память заносятся все установленные заново ключи с кодами.

Такую процедуру рекомендуется использовать в случаях:

1. При замене контролера или в новом авто.
2. Стирании старых ключей и замене их на новые.
3. Смена паролей, когда владелец подозревает, что коды могли быть считаны посторонними.
4. При замене иммобилайзера.

Обучение может происходить только новых ключей или тех, которые раньше также обучались при использовании спецключа. Обучить ключ на другом авто нельзя. Специалисты рекомендуют использовать обучающий ключ только в крайних случаях и не применять его для поездки каждый день. Хранить его также надо отдельно. Перед началом обучения в баке должно быть достаточно горячего, чтобы не срабатывала система зуммеров.

Инструкция по обучению

Состоит она из таких действий:

1. Закрыть двери на авто.
2. Включить зажигание обучающим ключом и подержать его так не менее 6-7 секунд.

   Вставляем ключ в замок зажигания

3. Выключить зажигание. Сигнализатор на панели приборов должен при этом мигать с интервалом в пять секунд. Если интервал будет другим, то это говорит о неисправности системы. Следует ключ вынуть из зажигания.
4. Во время мигания лампочки надо вставить ПДУ в замок зажигания. Иммобилайзер при этом должен подать три сигнала. Если этого не произошло, то означает, что превышен срок ожидания или то, что иммобилайзер в неисправном состоянии.
5. Подождать пока прозвучит еще два сигнала и выключить зажигание.
6. Второй ключ обучается в такой же последовательности.
7. После этого обычный ключ вставляется в зажигание и запускается мотор. Двигатель должен начать работать.

Видео: Как Привязать Ключ Приора Без Обучающего Ключа

9. Не позднее, чем через 6 секунд после звукового сигнала (когда лампа быстро мигает), включите зажигание с помощью того же тренировочного ключа. Через 2-3 секунды выключите зажигание. Не позднее, чем через 5 с после выключения зажигания зуммер должен подать три сигнала, и быстрое мигание контрольной лампы должно прекратиться. Не включайте зажигание не менее 10 секунд.

Заметка При работе с некоторыми контроллерами лампа перестает мигать, и зуммер подает три сигнала при включении зажигания. В этом случае вам все равно следует выключить воспаление и подождать не менее 10 секунд.

После процедуры обучения может потребоваться повторная синхронизация кодов иммобилайзера и ЭБУ, так как в конце процедуры обучения ЭБУ может помешать первому запуску двигателя ВАЗ 2171. Для повторной синхронизации кодов поверните на зажигание с любым обученным ключом (желательно рабочим). Пауза на 6 секунд. Если индикатор предупреждения иммобилайзера начинает указывать на неисправное состояние системы (мигает один раз в секунду), выключите зажигание и подождите не менее 10 секунд. Затем снова включите зажигание. Лампа не должна мигать, и двигатель должен запуститься.

Если через 3 секунды после включения зажигания контрольная лампа будет гореть постоянно, это означает, что функция защиты компьютера от кражи не активирована, и процедуру обучения клавишам ВАЗ 2171 необходимо повторить еще раз.

Ключ дистанционного управления Лада Приора, Калина, Гранта, УАЗ Патриот, Нива запрограммирован на автомобиль без каких-либо устройств. Для этого вам необходимо иметь под рукой так называемый тренировочный ключ. Который имеет красный звуковой сигнал на голове ключа. Используется в автомобилях с блоком APS-6.

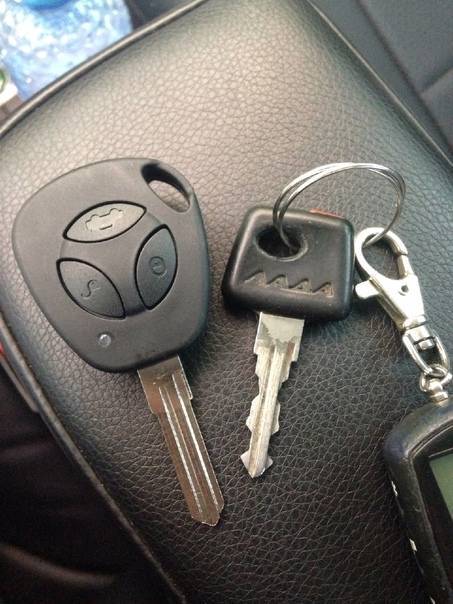

Ключ дистанционного управления выглядит примерно так:

Пульт дистанционного управления предназначен для дистанционного управления запиранием и отпиранием дверей транспортного средства, включением и выключением суперблоков дверей, включением и выключением сигнализации, поднятием окон, управлением замком багажника (крышки багажника). , а также в качестве кода иммобилайзера APS-6

Пульт дистанционного управления прикреплен к замку зажигания типа 1118-3704010 и предназначен для работы:

• С блоком управления мощностью 1118-6512010
• С модулем двери водителя 1118-3763080, 2170-3763080-00 / 10

2) на канале транспондера:

• С блоком управления иммобилайзером APS-6 2123-3840010-XX;
• С блоком управления иммобилайзером APS-6.1 1118-3840010-XX;
• С контроллером электрического пакета-2170-3763040.

Инструкция программирования ключа в Лада Калина, Приора, Гранта и т.д.

• Закрыть все двери. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.
• Выключить зажигание. Сигнализатор в блоке контрольных ламп должен быстро мигать (с частотой 5 раз в секунду) все время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из выключателя зажигания.
• Пока мигает лампа сигнализатора (около 6 секунд), вставить ПДУ и включить зажигание. Зуммер иммобилайзера должен выдать три звуковых сигнала. Если зуммер не зазвучал, и мигание сигнализатора прекратилось, то это значит: -был превышен временной интервал 6 секунд и необходимо повторить процедуру обучения, начиная с п.1; -иммобилайзер неисправен
• Подождать 6 секунд, пока зуммер выдаст еще два звуковых сигнала и выключить зажигание.
• Если необходимо обучить второй ПДУ, то следует еще раз выполнить пункты 3…4, используя для включения зажигания второй обучаемый ПДУ. Если нет — продолжить выполнение с пункта 6.
• После выключения зажигания в течении не более 6 секунд, пока мигает сигнализатор, вынуть ПДУ, вставить обучающий ключ и включить зажигание. Зуммер должен выдать три звуковых сигнала. Подождать 6 секунд пока зуммер выдаст еще два звуковых сигнала.
• Выключить зажигание, не вынимая обучающий ключ, подождать 6 секунд до подачи зуммером одиночного звукового сигнала. Сигнализатор должен замигать в два раза быстрее. Если звуковой сигнал не прозвучал, и мигание сигнализатора прекратилось, следует вернуться к выполнению п.1 и повторить процедуру обучения. Если произошел повторный сбой при выполнении п.7, это значит, что контроллер ЭСУД был обучен ранее с другим ключом, в это случае следует заменить контроллер.
• После подачи зуммером одиночного звукового сигнала, не позднее чем через 3секунды, включить зажигание на 2…3 секунды и затем выключить (после включения зажигания зуммер подаст три звуковых сигнала, и сигнализатор прекратит мигание). Должна мигнуть аварийная сигнализация и «бибикнуть» сигнал автомобиля.
• Вынуть обучающий ключ. Подождать с выключенным зажиганием не менее 10 секунд. Вставить рабочий ключ и включить зажигание. Подождать 6 секунд, если сигнализатор не замигал произвести пробный запуск двигателя, двигатель должен запуститься. Если сигнализатор замигал выключить зажигание и подождать не менее 10 секунд. Включить зажигание. Сигнализатор не должен мигать, а двигатель должен запускаться. Если после включения зажигания через 6 секунд сигнализатор загорается постоянным светом, то процедуру обучения необходимо повторить, начиная с п.1.

Alexxandr 13

А что делать если что то пошло не так. Давайте делиться наработками при проблемах программирования. Попадались две Приоры с блоками 7,9,7+ не мог прописать ключи. В конце процедуры не было трёх сигналов и не моргали повороты. На обоих машинах был залит тюн. Вылечил залил сток, обучил ключи и залил тюн обратно. Где то читал, если на боше 7,9,7+ не вернуть резистор обратно, диагностика работает, ключи не пишутся. Информация может быть не точной, сам не проверял.

auto888 20

Была такая ситуация, что приходилось на другой машине (приора) прописывать ключ с подменной блока переключателя в двери и делать иммо офф.

Denis36 24

сегодня делал гранту 1.6 16 м74 кан с утерей обучающего ключа и привязкой новых рабочих делается так берется eep не обученный ( в моем случай с чиптюнера) заливается в эбу после этого машина начинает заводится любым ключом далее берем новый обучающии ключь и делаем как описано в первом посте

1

Oleg отреагировал на это

Alexxandr 13

Была калина с эл. пакетом норма. Дописывал ключ, в конце не моргали повороты. Ключ в АПС писался, радиоканал нет. Виной всему был сгнивший в пороге коричнево- зелёный провод с 3 пина нормы.

dimalink 5

В новых блоках CAN с комплектацией робот и 127-ой мотор ,было несколько случаев ,когда после нескольких неправильных попыток прописать ключ,ЭБУ просто блокировался и не входил больше в обучение. Лечилось заливкой в ЭБУ именно безимовой прошивки(т.е. подготовленной т.к. там еепром эмулирован во флэш)

Quantex 87

Можно. Если ЭБУ не обучен.

Попадалась Гранта минимальной комплектации, ключ прописал, но не работают кнопки открытия, закрытия дверей.

Оказывается, после обучения, кнопки не будут работать в комплектации с Такими кнопками.

То ли там антенны нет , то ли еще чего.

А вот с Такими будут работать кнопки на брелоке.

deleks 26

Обучаемый ключь привязывается к обучаеющему .Связка.После обучения нельзя чужим красным привязать родной чёрный и на оборот.Но любой красный может привязать чистый чёрный ,при чистым еепром эбу.

Эта тема закрыта для публикации ответов.

Принцип работы иммобилайзера в Приоре

Противоугонный иммобилайзер позволяет выполнять запуск двигателя только после распознавания ключа, установленного в замок зажигания.

Принцип работы такого устройства выглядит таким образом:

1. В головной части ключа имеется специальный идентификационный чип.
2. Сигнал от этого чипа считывается кольцевой антенной, изготовленной из большого числа витков тонкой медной проволоки.
3. Антенна располагается вокруг личинки замка зажигания.
4. Считанный сигнал передаётся в блок управления, который сравнивает его с эталонным и активирует или запрещает пуск двигателя.
5. Блок иммобилайзера связан по шине K-Line с блоком управления топливным насосом, ЭБУ двигателя и системой зажигания.
6. В случае нераспознавания ключа эти системы блокируются. При этом возможно прокручивание коленчатого вала стартером, а на комбинации приборов будет гореть предупреждающий значок системы иммобилайзера.

Где находится

В автомобиле LADA Priora автоматическая противоугонная система (АПС) конструктивно встроена в блок электропакета (блок комфорта). В зависимости от года выпуска машины его расположение может быть разным. В ранних моделях Приоры он находился под центральной консолью (бородой), которая расположена посередине торпедо. Под блоком электропакета в этих моделях располагалась электронная система управления двигателем (ЭСУД) или электронный блок управления (ЭБУ).

В последующих модификациях машины Лада Приора блок комфорта, в котором находится иммобилайзер, конструкторы расположили с левой стороны от монтажного блока. В последнем находятся реле и предохранители. В связи с тем, что блок электропакета закреплен у поверхности кузова, за монтажным блоком, добраться до него затруднительно.

По заводской технологии для демонтажа блока комфорта необходимо разобрать часть панели приборов, что долго и сложно. Но есть другой способ:

1. Обязательно перед операциями с электрооборудованием автомобиля снять контактную клемму с минусового электрода аккумулятора. Из-под руля убрать пластиковую панель, проведя разблокировку крепежных запоров.
2. Становится виден монтажный блок, за ним в перпендикулярном положении прикручен узел с иммобилайзером. Вслепую следует руками подобраться к 3 разъемам проводки блока электропакета и отсоединить их.
3. Ключом-колокольчиком с рабочей головкой на 10 на ощупь открутить 2 крепежных болта, которые удерживают блок электропакета. Болты не видны, они находятся за блоком предохранителей.
4. Аккуратно изъять узел, он вынимается только в одном положении.

Иммобилайзер Лада Приора ВАЗ 2170 — особенности конструкции, обучение ключей, действия при утере ключей, дополнительные функции

ПРЕДУПРЕЖДЕНИЕ Для того чтобы не потерять обучающий ключ (с красной вставкой), для пуска двигателя используйте только рабочие ключи.

Обучение ключей иммобилайзера

Для активации противоугонной функции проведите процедуру обучения иммобилайзера. После полного выполнения всей процедуры обучения: — в ЭБУ системы управления двигателем будет активирована противоугонная функция, если она еще не была активирована; — система изменит свой пароль на новый, выбранный случайным образом; — в обучающий ключ будет записан новый пароль системы; — из памяти сотрется информация обо всех ранее обученных рабочих ключах; — в память будут занесены коды тех рабочих ключей, которые были обучены в данной процедуре обучения. Процедуру обучения иммобилайзера применяют в следующих случаях: — для активации противоугонной функции в ЭБУ (например, на новом автомобиле или при замене неисправного ЭБУ); — при утере рабочих ключей для стирания информации о старых рабочих ключах и для обучения новых; — для смены пароля системы, если владелец предполагает, что пароль мог быть считан (например, при продаже автомобиля одним владельцем другому); — при замене неисправного иммобилайзера новым для обучения рабочих ключей.

ПРИМЕЧАНИЕ В системе предусмотрено обучение только двух рабочих ключей. Обучать можно только новые рабочие ключи (т.е. те, которые не были обучены другим иммобилайзером) или те, которые до этого были обучены с помощью обучающего ключа, используемого в данной процедуре обучения. Обучать рабочие ключи можно только совместно с ЭБУ, в котором не активирована противоугонная функция, или с тем ЭБУ, который был обучен совместно с обучающим ключом, используемым в данной процедуре обучения.

ПРИМЕЧАНИЕ Если необходимо обучить второй рабочий ключ, выполните еще раз операции 3-5, включая зажигание вторым обучаемым рабочим ключом. Если такой необходимости нет, продолжайте процедуру обучения.

6. Во время мигания контрольной лампы (около 6 с) выньте обученный рабочий ключ из замка зажигания, вставьте вновь обучающий ключ в замок и включите зажигание. Если все сделано правильно, зуммер подаст три сигнала в момент включения зажигания. 7. Дождитесь с включенным зажиганием (около 6 с) подачи зуммером еще двух звуковых сигналов. 8. Выключите зажигание, но не вынимайте обучающий ключ из замка зажигания. Примерно через 6 с после выключения зажигания зуммер должен подать один звуковой сигнал, а контрольная лампа должна начать мигать с удвоенной частотой.

ПРИМЕЧАНИЕ Если зуммер не подал звуковой сигнал, а быстрое мигание лампы прекратилось, то необходимо выключить зажигание и начать процедуру обучения снова. Если и повторно не удается закончить процедуру обучения, значит, возникла неисправность или этот обучающий ключ не подходит к данному ЭБУ.

9. Не позднее чем через 6 с после звукового сигнала (пока быстро мигает лампа) включите зажигание этим же обучающим ключом. Подождав 2-3 с, выключите зажигание. Не позднее чем через 5 с после выключения зажигания зуммер должен подать три сигнала, а быстрое мигание контрольной лампы должно прекратиться. Не включайте зажигание еще как минимум 10 с.

ПРИМЕЧАНИЕ При работе с некоторыми контроллерами прекращение мигания лампы и подача зуммером трех сигналов происходит уже при включении зажигания. В этом случае все равно следует выключить зажигание и подождать не менее 10 с

Действия при утере ключей иммобилайзера

При утере рабочего ключа иммобилайзера надо приобрести заготовку нового ключа и нарезать ее для работы с выключателем (замком) зажигания, установленным на автомобиле. Затем следует выполнить процедуру обучения иммобилайзера (см. «Обучение ключей иммобилайзера»), применив имеющейся обучающий и новый рабочий ключи. При утере обучающего ключа иммобилайзера невозможно выполнить процедуру обучения ключей. Это означает, что можно продолжать эксплуатацию автомобиля только с имеющимся рабочим ключом. В случае утери оставшегося рабочего ключа или при неисправности иммобилайзера придется заменить новыми как иммобилайзер, так и ЭБУ. После такой замены можно нарезать новую заготовку обучающего ключа для работы с замком зажигания, установленным на автомобиле, и провести процедуру обучения (см. «Обучение ключей иммобилайзера»).

Как обучить ключ лада калина фото и видео

Сообщества Лада Приора Lada Priora Club Блог Провода замка зажигания

ПДУ-ключ на Лада Калина можно перепрограммировать прямо на авто без использования дополнительных приборов. Для этого потребуется только обучающий ключ, оснащенный красной пипкой на пластмассовой части ключа.

Видео обучения ключа на Калине ниже.

https://youtube.com/watch?v=h5yEgUlsWQA

Предназначение ключа и его возможности

Пульт ДУ для авто предназначен для того, чтобы на расстоянии открывать и блокировать двери, включать сигнализацию, блокировать дверь багажника, опускать стекла и совершать прочие действия. Также такой ключ используется как кодовый электронный ключ иммобилайзера. Иммобилайзер можно отключить, тогда автомобиль сможет завестись с «обычной болванки».

Такая система крепится на металлической части самого ключа и предназначается для подключения к системе авто по:

1. Радиоканалу.
2. Транспордерному каналу.

Правильная эксплуатация ключа

Обычный ключ ПДУ Лада Калина

Чтобы использовать ключ ПДУ в автомобиле его изначально надо обучить (активировать). Для этого нужно использовать обучающий ключ. Также при помощи такого ключа можно снимать запреты с запуска двигателя. Допускается возможность использовать такой ключ с двумя ПДУ.

Процедура обучения ключа

Во время обучения ключа происходит следующее:

1. Если не была активизирована противоугонная функция, то она активизируется.
2. В системе изменяется пароль, который выбирается случайно.
3. В ключе прописывается этот пароль. С памяти системы стираются все ранее установленные ключи с ПДУ.
4. В память заносятся все установленные заново ключи с кодами.

Такую процедуру рекомендуется использовать в случаях:

1. При замене контролера или в новом авто.
2. Стирании старых ключей и замене их на новые.
3. Смена паролей, когда владелец подозревает, что коды могли быть считаны посторонними.
4. При замене иммобилайзера.

Обучение может происходить только новых ключей или тех, которые раньше также обучались при использовании спецключа. Обучить ключ на другом авто нельзя. Специалисты рекомендуют использовать обучающий ключ только в крайних случаях и не применять его для поездки каждый день. Хранить его также надо отдельно. Перед началом обучения в баке должно быть достаточно горячего, чтобы не срабатывала система зуммеров.

Красный ключ

Инструкция по обучению

Состоит она из таких действий:

1. Закрыть двери на авто.
2. Включить зажигание обучающим ключом и подержать его так не менее 6-7 секунд.

   Вставляем ключ в замок зажигания

3. Выключить зажигание. Сигнализатор на панели приборов должен при этом мигать с интервалом в пять секунд. Если интервал будет другим, то это говорит о неисправности системы. Следует ключ вынуть из зажигания.
4. Во время мигания лампочки надо вставить ПДУ в замок зажигания. Иммобилайзер при этом должен подать три сигнала. Если этого не произошло, то означает, что превышен срок ожидания или то, что иммобилайзер в неисправном состоянии.
5. Подождать пока прозвучит еще два сигнала и выключить зажигание.
6. Второй ключ обучается в такой же последовательности.
7. После этого обычный ключ вставляется в зажигание и запускается мотор. Двигатель должен начать работать.

Питание ПДУ

В ключе есть литиевый аккумулятор, который питается от 3 В. Если питание в норме, то на ключе при нажатии на любую кнопку должен загораться диод на короткое время. Если вспышек будет больше или вообще не будет, то следует поменять блок питания в ключе. Для этого выкручивается винт, который располагается на обратной стороне от кнопок питания. Половинки разъединяются, плата вынимается из корпуса и заменяется элемент питания

При этом важно соблюдать полярность элемента. Сборка происходит в обратном порядке

Рассинхронизация ключей, как этого не допустить

Если нажать определенной количество раз на кнопку ключа ПДУ в районе, где нет зоны покрытия от радиоканала авто, то счетчик на ключе может выйти из синхронизации. В том случае, когда таких нажатий было более тысячи, то ключ перестанет реагировать на нажатия на кнопки вообще. В таком случае процедуру обучения ключа придется проводить заново.

Как видно, процедура обучения ключа достаточно простая. Когда с этим возникнут трудности, то всегда можно позвать на помощь специалиста.
