Как поменять датчик температуры охлаждающей жидкости ВАЗ-2114

Некорректная работа ДТОЖ. Ориентиры для водителя.

Простота устройства прибора, гарантирует его долгий эксплуатационный срок. Но иногда он дает сбои. Если датчик поломался, его надо менять. Это расходная деталь, ремонту не подлежит. Однако подавляющее большинство случаев неисправности связано с целостностью электрической цепи. Обрывы, отходы контактов, ржавчина и загрязнения – вот основные провокаторы размыкания цепи. Как раз эти неполадки каждый автолюбитель способен сам определить и устранить.

Устройство не ломается одномоментно, незадолго до «гибели» он подает сигналы бедствия, которые водитель должен уметь распознавать. Среди них:

Не включается вентилятор. Это, конечно не основной симптом, однако, самый первый тревожный звоночек;
Возросший расход бензина;
Слишком высокие обороты в холостом режиме;
Характерные звуки детонации двигателя;
Затрудненный запуск;
Повышенный нагрев мотора, вплоть до абсолютного перегрева;
Сообщение бортового компьютера об ошибке.

Среди множества причин поломки прибора, выделим самые важные:

Плохое качество охлаждающей жидкости. Приводит к покрытию поверхности чувствительного элемента кристаллическим осадком, а также, разрушает поверхность датчика;
Утечка и снижение уровня антифриза. Причиной становится изношенная прокладка. Разгерметизация корпуса;
Некачественный, контрафактный, прибор;
Нарушение целостности электроцепи. Это целый комплекс причин – коррозия, неровная подача тока (скачки напряжения), обрывы, плохая пайка пинов, неправильное подсоединение контактов, короткие замыкания, потеря напряжения, накопившийся нагар на проводах;
Загрязнение.

Порядок снятия ДТОЖ

Выкручивание Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

Слить охлаждающую жидкость. Для этого: Подождите, пока двигатель остынет, если вы только что заехали в гараж;
Вооружитесь накидными ключами на 17, 13 и 8;
Возьмите тару, в которую будет сливаться охлаждающая жидкость;
Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
В течение 10 минут жидкость будет постепенно стекать;
В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
Вам предстоит подождать еще около 10 минут, пока жидкость выльется.

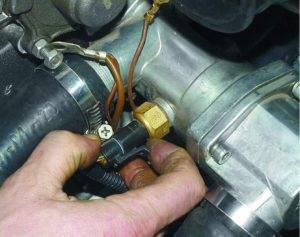

Теперь снимает старый датчик температуры охлаждающей жидкости:

Отыщите его на своем автомобиле;

Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
Измеритель демонтируется при помощи ключа на 21;
Монтируется новый измеритель.
Устанавливаем новый прибор. Для этого:

Приобретаем новый датчик ТОЖ;

Все тем же ключом на 21 монтируем его на место старого;
Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

Вы могли плохо закрутить новый датчик на его посадочное место;
Не исключено, что вы забыли про заливку охлаждающей жидкости;
В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Как снять датчик указателя температуры охлаждающей жидкости?

Перед тем, как снять датчик охлаждающей жидкости, уберите воздушный фильтр, он будет мешать его открутке. И первым делом слить антифриз (тосол). Сливать будем следующим образом:

Двигатель должен быть остывшим.
Понадобятся накидные ключи на 8, 13, 17.
Приготовьте тару для ОЖ, которую сливаем!
Убираем защиту движки, ключом отворачиваем крепления радиатора
Ставим печку на максимум, потом открываем кран отопителя и крышку расширительного бочка.
Ставим тару под радиатор и МЕДЛЕННО (если быстро, то гениратор зальете) отворачиваем пробку слива.
Минут 10 пусть сбегает.
Переходим к самой движке: аналогично ставим тару под нее и отворачиваем пробку (под модулем зажигания) на блоке цилиндров.
Опять 10 минут пусть льется.

Перед тем, как закрыть все пробки, протрите горлышко каждого из отверстий!

Вспоминаем, где находится датчик температуры охлаждающей жидкости на ВАЗ 2114, и начинаем его снимать:

нашли его, сняли защитный слой из резины;
смотрим на корпус, ищем маркировку (на одной из его 6-гранной части), запоминаем, чтобы потом поставить все соответственно системе;
выкручиваем измеритель двадцать первым ключом;
ставим новый.

Как поменять датчик температуры на ВАЗ 2114:

купили новый;
тем же ключиком на 21 заворачиваем новый на его законное место;
вспоминаем маркировку;
на резьбу добавьте немного термогерметика, чтобы наверняка;
заливаем обратно ОЖ (тосол или антифриз) в отопительную систему (радиатор) и блок цилиндров мотора.

Если и теперь не работает датчик температуры охлаждающей жидкости ВАЗ 2114, то внимательно проверьте следующее:

Его качество, может быть, он бракованный (отнесите в магазин, попросите заменить), по сему, чек сохраняйте всегда, от любой покупки зап. частей!
Может быть утечка ОЖ, может быть, вы все таки забрызгали генератор.
Вы могли просто не залить обратно антифриз
Датчик недостаточно плотно вкручен

Все проверили, но измеритель все равно не показывает температуру двигателя ВАЗ 2114. Тогда вам стоит обратиться в сервис. Как и на любом транспортном средстве, в четырнадцатой все взаимосвязано. Система может выйти из строя по сопутствующей причине: например, когда вы снимали ДТОЖ, вы решили снять модуль зажигания, чтоб не мешал. Решение-то верное, однако, снять модуль и поставить его наместо – тоже искусство.

Второй момент, связанный с датчиком температуры: уровень охлаждающей жидкости. Он может быть непостоянным, может быть и так, что измеритель этого уровня (тоже датчик), вышел из строя, и так далее. Следите за антифризом, сбережете нервы и свой измеритель температуры ОЖ.

В сервисе вам заменят датчик и гарантируют качественную его замену с надлежащей качественной сборкой всех деталей на свои места. Естественно, купить датчик температуры охлаждающей жидкости можно на месте, причем, стоимость работы по замене будет в два раза больше стоимости устройства.

О том, сколько стоит датчик температуры охлаждающей жидкости ВАЗ 2114, стоит судить исходя из географического положения: от 80 до 400 рублей в любом магазине, где продаются автозапчасти. Удовольствие, в принципе, не дорогое, но, если учесть факт довольно частых поломок (авто перестали выпускать в 2013 году, поломки сам собой разумеющийся процесс), все таки затратное. По этому, не стоит заморачиваться на услуги сервиса, нужно попытаться самому разобраться в ситуации. Тем более, сейчас интернет насыщен всевозможными полезными ссылками, форумами, фотографиями, схемами и даже видео по замене той или иной автозапчасти.

Замена датчика температуры охлаждающей жидкости ВАЗ-2114 своими руками

Произвести замену ДТОЖ несложно, если владелец транспортного средства знает конструкцию системы, призванной охлаждать жидкость для двигателя. В 2114-й модели измеритель размещен на выходе из мотора, на штатном месте внешнего контура корпуса термостата.

Для демонтажа автовладельцу понадобятся следующие инструменты и материалы;

ключ № 19, достаточно обыкновенного рожкового;
новый и исправный ДТОЖ;
если понадобится для замены – свежий антифриз;
при необходимости может понадобиться дополнительный источник света;
смазка WD-40;
ветошь.

Все работы проводятся после полного охлаждения всех систем и узлов автомобиля. Процесс проходит в следующем порядке.

Выключить зажигание и отсоединить аккумулятор от клемм.
Слить антифриз до уровня сенсора. Если состояние жидкости неудовлетворительное, то она не будет охлаждать, и ее полностью удаляют из системы.
Для получения доступа к прибору демонтируется воздушный фильтр.
На выходе измерителя снимаются провода электропитания.
Рожковым № 19 скручивается ДТОЖ. Очень часто резьбы «прикипают» между собой и отсоединить изделие становится затруднительно. В таких случаях выручает проникающая смазка.

Монтаж нового прибора проводится в обратной последовательности вышеописанных действий. В среднем на все уходит до 15 минут времени.

Указатель температуры двигателя не поднимается: почему это опасно

Начнем с того, что в норме температура многих ДВС после прогрева не должна превышать, в среднем, 90 градусов. Такой температурный режим оптимален. Также допускаются небольшие колебания стрелки в том случае, если автомобиль стоит в пробке в жару или же движется по трассе с высокой скоростью в сильные морозы.

В первом случае температура может кратковременно подниматься (обычно до включения вентилятора охлаждения). Во втором холодный воздух слишком интенсивно охлаждает радиатор, в результате чего мотор не может полностью выйти на рабочую температуру.

Так или иначе, если стрелка температуры или цифровой индикатор не показывает нагрева до 90 градусов даже после длительной езды, это указывает на определенные нарушения температурного режима.

Важно понимать, что диагностику неполадок в этом случае нужно делать как можно скорее, так как работа двигателя в режиме недогрева нарушает процессы сгорания топливно-воздушной смеси, повышает токсичность выхлопа и приводит к ускоренному износу деталей силовой установки. В двух словах, на инжекторных авто ЭБУ фиксирует температуру двигателя, причем мотор определяется блоком как холодный

В результате «мозги» обогащают смесь. Работа на переобогащенной смеси приводит к образованию нагара, загрязняются свечи зажигания, коксуется камера сгорания и т.д

В двух словах, на инжекторных авто ЭБУ фиксирует температуру двигателя, причем мотор определяется блоком как холодный. В результате «мозги» обогащают смесь. Работа на переобогащенной смеси приводит к образованию нагара, загрязняются свечи зажигания, коксуется камера сгорания и т.д.

Стрелка температуры мотора не поднимается: причины

Итак, если водитель замечает, что при езде двигатель не прогревается до рабочей температуры, необходимо проверять систему охлаждения. Обычно диагностика ее элементов позволяет определить, почему не поднимается температура двигателя.

Начинать следует с герметичности. Как правило, к подсосам воздуха и образованию воздушных пробок в системе охлаждения приводят недостаточно затянутые хомуты на патрубках. Также антифриз или тосол может подтекать через неплотности или дефекты трубок и патрубков, что приводит к снижению его уровня в расширительном бачке.

Следующим элементом является термостат. Если коротко, это устройство, которое пропускает охлаждающую жидкость после ее прогрева из малого круга в большой. Большой круг предполагает циркуляцию через радиатор охлаждения, а малый циркуляцию ОЖ только по рубашке охлаждения (каналы в блоке цилиндров и ГБЦ).

Как снять датчик температуры охлаждающей жидкости на ВАЗ 2114

Ваз 2114 имеет восьми клапанный двигатель, а температура в рабочем состоянии двигателя может составлять от 80 до 90 градусов по Цельсию, но данные показатели изменятся под воздействием тех или иных факторов. Перегрев двигателя нельзя игнорировать, следует предпринять шаги для устранения данного дефекта.

Жидкость, охлаждающая мотор играет огромное значение в нормальной работе автомобиля. Нельзя допускать закипание тосола в расширительном баке ВАЗ 2114, ведь это явный признак того, что датчик неисправен и его следует как можно скорее заменить на новый прибор.

Чтобы произвести замену самостоятельно, важно выполнить следующие последовательные манипуляции:

Вначале сливается охлаждённая жидкость, но только при полном остывании двигателя.
Затем вам следует вооружиться тарой для слива жидкости и накидными ключами номер 17, 13 и 8.
Начинаем демонтировать защитные узлы двигателя и радиаторный крепёж.
Далее следует включить печку на максимум и открыть кран отопителя и крышку расширительного бачка.
Обязательно приготовленную ёмкость устанавливаем под радиатором и начинаем откручивать пробку на сливе. Под большим давлением тосол начинает выбрасываться из бачка, потом все ваши действия должны быть неторопливыми и аккуратными.
На протяжение 10 минут ОЖ стекает, но в это время поставьте тару под двигатель и слейте охлаждающую жидкость с блока цилиндров, открутив предварительно пробку, она расположена под узлом зажигания.
Ждите, пока вся жидкость не выльется из системы, после чего можно снять и сам датчик отыскав его на авто.
Здесь нужно быть особенно внимательным, и обратить взор на маркировку, которая располагается по стороне шестигранника. Такое положение следует сохранить при сборке после проверки.
Сам измеритель следует демонтировать ключом на 21 и на его место устанавливается новое устройство.
После всех действий во все узлы должна быть залита новая охлаждающая жидкость, при помощи датчика убедитесь, что уровень жидкости находится в соответствующем состоянии.

Бывает, что даже после всех манипуляций датчик отказывается работать, тогда просмотрите ещё раз следующие моменты:

Возможно был плохо закручен сам прибор в посадочном месте.
Не исключается и такой вариант, как забрызгивание генератора по причине утечки охлаждающей жидкости.
Возможно, вы не залили ОЖ, просто забыли это сделать по неопытности.
Датчик изначально был неисправен или бракован. В этом случае необходимо всегда сохранять чек до тех пор, пока новый прибор не проявит себя наилучшим образом.

ВАЗ-2114 зашкаливает стрелка температуры двигателя: фото и видео

Многие автомобилисты сталкивались с тем, что стрелка указателя температуры на панели приборов ВАЗ-2114 уходила вверх, за приделы красной зоны. Эта неисправность может быть связана со многими факторами. Но, эта проблема связана с электрической частью автомобиля.

Почему зашкаливает стрелка температуры — основные причины!

Нормальная рабочая температура двигателя на панели приборов — это 90 градусов. Стрелкой указана красная зона перегрева двигателя. Более подробно о ситуации, когда панель приборов не показывает температуру двигателя.

Выяснить, из-за чего произошла неисправность можно и у себя в гараже, а не обязательно ехать в автосервис. А вот на устранение проблемы может понадобиться сторонняя помощь профессионалов.

Итак, рассмотрим, основные причины того, что на приборной панели ВАЗ-2114 стрелка температуры уходит вверх:

Схема приборной панели.
Датчик температуры.
Жгут проводов.
ЭБУ.

Методы решения

Стрелка зашкаливает!

Когда причины определены, можно перейти непосредственно к их устранению, и рассмотреть вопрос более детально. Итак, для начала, стоит отметить, что автомобилисту потребуется некоторое знание конструктивных особенностей автомобиля, а также познания в электрической части.

Схема приборной панели

Плата приборной панели

Первое место, где необходимо искать проблему – это приборная панель. Для того, чтобы устранить неисправность придётся демонтировать «приборку», а также разобрать ее.

Следующим этапом будет то, что необходимо найти моторчик, который как раз и приводит стрелку в действие. Неисправности здесь может быть две. Какие именно:

Вследствие короткого замыкания сгорела обмотка моторчика.
Распаялись или оторвался провод, который припаян от моторчика к плате приборной панели.

Для устранения этой причины необходимо осмотреть место, и определить наличие обрывов. Для полной достоверности необходимо прозвонить контактные провода моторчика, которые замыкают обмотку.

Ещё одним этапом диагностики станет разъём, который подключается к плате. Необходимо найти контакт, который отвечает за показатель температуры и также прозвонить его при помощи мультиметра. Если выявлен обрыв связи, то необходимо его устранить.

Внимание! Если автомобилист не имеет опыта ремонта подобных узлов, настойчиво рекомендуется обратиться к профессиональным автоэлектрикам, чтобы при самостоятельном ремонте не натворить еще большей беды. Они сделают все быстро и качественно

Датчик температуры

Датчик температуры проверяется мультиметром

Если проблема была скрыта не в приборной панели, то необходимо обратиться непосредственно к датчику температуры. Именно он служит показателем температуры двигателя и передает данные через ЭБУ на стрелку. Выход из строя изделия, может послужить причиной возникновения эффекта подвисания, и зашкаливания стрелки на приборной панели.

Для определения работоспособности датчика, его необходимо демонтировать и при помощи мультиметра «прозвонить». Если установлено, что он «мертвый», то его необходимо заменить.

Жгут проводов

Отсоединение жгута проводов от приборной панели для проверки

Если первые две причины устранены, а проблема осталась, то стоит поискать проблему в жгуте проводов, который идет от двигателя к приборной панели. Конечно, не все автомобилисты способны справиться с таким видом диагностики, по причине незнания распиновки проводов. Поэтому, в данном случае, также стоит обратиться к профессиональным автоэлектрикам для выяснения причин и ремонта. Хотя, причина здесь довольно проста и понятна – обрыв провода или его перегорание.

ЭБУ

Список ошибок ЭБУ

Не часто проблему ухода стрелки с нормального положения может спровоцировать электронный блок управления. Именно он задает все параметры и сигналы на приборную панель.

Для устранения неисправности необходимо подключиться к нему и проверить наличие ошибок связанных с датчиком температуры и охлаждающей системы. Так, элементарный сброс ошибок может привести к нормализации работы прибора.

Выводы

Причин возникновения зашкаливания стрелки температуры двигателя ВАЗ-2114 не много, но все они достаточно тяжело диагностируются, а некоторые устраняются только в условиях автосервиса. Поэтому, если автомобилист не проводил ремонтные операции подобного характера необходимо обратиться в автосервис, где помогут и все отремонтируют.

“Питер – АТ”
ИНН 780703320484
ОГРНИП 313784720500453

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

температуры среды в системе;
количества горючего;
давления и расхода воздуха;
состава отработанных газов;
температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

разрыв контакта внутри;
нарушение герметичности;
обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

снижение уровня мощности двигателя;
падение скорости при движении авто;
увеличивается расход горючего;
сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

отключением устройства из системы;
при внешнем осмотре;
с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передач	Цена в рублях	Цена в рублях
	Новая	Капитальный ремонт
01M	От 150000	От 89000
TF-61SN, TF-62SN	От 150000	От 85000
DQ250\02E, DQ500 (0BH\0BT)	От 150000	От 88000
*цена указана состоянием на апрель 2019 года

Применение

Стоит понимать, что каждый из типов датчиков создан для использования в специальных условиях. Практически во всех сферах производства и жизни требуется знать температуру. Так применять термисторы необходимо для получения абсолютных показателей, для сбора показателей в помещениях – шумовые, для получения максимально точных данных – цифровые и так далее.

Мир датчиков температур охватывает все сферы жизни, где требуется измерение показателей. Это может быть помещение, жидкость или предмет с совершенно различными нюансами. В одних помещениях высокая влажность, в другие нельзя попадать. Аналогичные параллели можно проводить с жидкостями и объектами

При выборе подходящего термометра необходимо обращать внимание на нюансы условий измерения

Вывод

Многие автолюбители, узнав о проблемах с системой охлаждения, начинают искать проблему в радиаторе и термостате. Однако, далеко не всегда неполадки могут быть связаны именно с ними. Компактный ДТОЖ также может поломаться, хоть и представляет собой очень надежную деталь. Новая запчасть не стоит больших денег, особенно если учесть, что на выбор сегодня есть аналоги от десятков производителей. Выше мы указали на самых лучших. Впрочем, это не отменяет того, что дольше всего отъездит оригинальная запчасть.

Не советуем медлить с заменой неисправного датчика. Как и всякая деталь системы охлаждения, он должен исправно функционировать, иначе вам не избежать трат на ремонт двигателя. Но до этого доходит редко. Вы сразу заметите чад из выхлопной трубы, проблему с пуском двигателя и его дальнейшей эксплуатацией. Обратитесь к специалистам на СТО. Возможно, полная замена датчика вам и не понадобится.

Замена датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2114 своими руками: наглядное пособие
