Где находится датчик скорости на 16-ти клапанной ВАЗ-2112?

Как заменить датчик скорости на ВАЗ 2110-ВАЗ 2112?

Примечание! На автомобили десятого семейства устанавливались за всё своё время, пока она была на конвейере, различные детали, различные двигателя и конечно же датчики были тоже различные, таким образом Вам может попасться датчик от которого исходят провода и на конце у этих проводов находится колодка (см. правое фото), так же Вам может попасться датчик от которого не чего не идёт, а разъём только выходит (см. левое фото), снимаются они очень похоже между собой и заворачиваются в одно и то же место, показывать как оба датчика снимать нужно мы не будем, а приведём пример лишь на одном, от которого не идёт проводка!

1. При работе с электроникой, обесточить всю бортовую сеть нужно, по средством скидывания клеммы минус с АКБ, как только это сделаете, отсоедините колодку проводов от датчика, чтобы это сделать, боковые фиксаторы на колодки сожмите и потяните её на себя, тем самым её отсоединить можно будет, после чего рукой попытайтесь открутить датчик против часовой стрелки, если не получится, тогда берите гаечный или накидной ключ и сорвать датчик попытайтесь за его грани, потом об хватившись рукой отверните и снимите его с коробки.

Примечание! Вынимайте датчик строго вертикально и аккуратно, потому что он в привод спидометра входит и если вдруг шток у датчика обломится и в привод упадёт, то потом привод снимать придётся, отворачивается он ключом на 10 и разбирать его, чтобы этот осколок достать оттуда, более подробно привод на фото ниже показан:

2. Устанавливается датчик скорости в обратном порядке снятию, штоком который внутри датчика расположен, попадите в привод спидометра и заверните после этого датчик до упора (До дури только не закручивайте, знайте меру), после проделанной операции подсоедините провода к датчику и заводите двигатель у автомобиля, проедьтесь и убедитесь что датчик работает верно.

Почему датчик скорости выходит из строя

Причины бывают механические и электрические. Перечислим каждые в отдельности.

К механическим причинам относятся:

• износ зубьев шестерен как на валу МКПП, так и на переходнике — трансформаторе оборотов;
• появление люфта в узле соединения вала трансформатора и собственно датчика;
• смещение или утеря элемента Холла на подвижной части;
• загрязнение пары элементов Холла внутри корпуса;
• физическая поломка вала или корпуса.

Электрические причины:

• выход из строя электроники (не ремонтируется);
• окисление контактов разъема;
• перетирание проводов устройства по причине неудачного расположения;
• внешние помехи от шлейфа управления форсунками или высоковольтного свечного провода;
• помехи, создаваемые нештатными электрическими устройствами (вроде драйвера ксенона или блока охранной сигнализации).

Как проверить датчик скорости/спидометра на ВАЗ 2110 и где он находится

Датчик скорости Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Схема Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Ушки для крепежа

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

Разъем

По сути, при приобретении устройства придерживайтесь двух основных правил.

1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
Параллельно советуем проверить проводку;
Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП

Это явно не в ваших интересах;
Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
Сборка выполняется в обратной последовательности;
Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание

Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

• 1 соответствует «+»;
• 2 обозначает выход сигнала;
• 3 — это «-«.

Описание датчика скорости

Где находится датчик спидометра (ДС), как проверить девайс, что представляет собой схема подключения и распиновки разъема? Для начала разберем основную информацию касательно ДС.

Место установки и предназначение

Первостепенное предназначение контроллера скорости заключается в обеспечении правильной подачи топлива. Благодаря ДС в системе зажигания оптимально выставляется угол опережения. Также благодаря этому девайсу управляющий модуль контролирует качество горючей смеси в цилиндрах силового агрегата. Что касается места установки, то ДС располагается непосредственно на КПП, в моторном отсеке, рядом с выпускным коллектором.

Принцип действия

Принцип действия девайса основывается на эффекте Холла. Контроллер осуществляет сбор всех нужных данных с последующей передачей сигнала с полученной информацией на управляющий блок. В частности, речь идет о количестве оборотов двигателя машины, скорости передвижения, данных о возможной детонации силового агрегата и т.д. После получения этих данных, управляющий модуль производит проверку данных и при надобности вносит корректировки в работу инжекторного агрегата.

Возможные неисправности и способы их устранения

Теперь рассмотрим основные причины и признаки неисправности ДС в «Десятке». Основной признак — одометр функционирует некорректно, а на спидометре выдаются неверные данные о скорости транспортного средства и пройденном пробеге. В таком случае причина может заключаться как в выходе из строя непосредственно ДС, так и в неработоспособности привода девайса. Может быть такое, что причина поломки связана с повреждением элктроцепи подключения ДС. В некоторых случаях причина проблемы заключается в разъеме, вернее, его окислении, в результате чего устройство не может передавать правильные данные на управляющий блок.

Еще один признак, который можно назвать косвенным — двигатель автомобиля произвольно глохнет при работе на холостом ходу. Точно сказать, что авто глохнет из-за неработоспособности ДС, нельзя, поскольку эта проблема может быть связана с различными причинами. Если спидометр функционирует некорректно, то на приборной панели может также загореться индикатор Check Engine. Как сказано выше, сам ДС устанавливается в близости с коллектором, а это значит, что часто причина неполадок заключается в расплавлении электропроводки горячим коллектором.

Общие признаки поломки:

• машина нестабильно работает на холостом ходу;
• стрелка на спидометре не поднимается либо устройство функционирует, но неверно;
• повысился расход горючего;
• значительно упала тяга мотора.

При появлении одного из вышеперечисленных признаков необходимо произвести диагностику работоспособности контроллера.

Регулятор холостого хода

Обойтись без вождения на холостом ходу сегодня, в городских условиях, водителю попросту не обойтись. Поэтому каждое авто, в том числе ВАЗ 2110, оборудуется датчиком холостого хода. Некорректная работа или выход из строя данного регулятора будет значительно затруднять вождение, ведь это будет способствовать остановке мотора даже на самых кратковременных остановках. Так что если контроллер выходит из строя, а в автомобилях ВАЗ 2110 это — не редкость, его нужно как можно быстрее менять.

Демонтаж регулятора холостого хода

Основным предназначением регулятора этого типа является поддержка нужных для нормальной работы силового агрегата оборотов. Благодаря устройству водитель всегда может осуществлять кратковременную остановку в результате изменения поступающего объема воздуха. Что касается места расположения, то этот контроллер устанавливается на дроссельной магистрали. В частности, речь идет об анкерном шаговом моторе, который оборудован двумя обмотками.

Когда на одну из обмоток поступает соответствующий сигнал, специальная иголка делает движение вперед на один шаг, и назад — на второй. Благодаря червячной передачи осуществляется вращательное движения устройства, которое производится с помощью шагового моторчика, таким образом, преобразовывая это движение в поступательное. Непосредственно сам шток, а именно его конусной частью, располагается в магистрали, через которую осуществляется подача воздушного потока.

Благодаря функционированию штока система производит настройку холостого хода силового агрегата. Шток от устройства, как сказано выше, может втягиваться либо выдвигаться. В этом случае все зависит от того, какой именно импульс будет подаваться от регулятора. Сам контроллер позволяет корректировать частоту, с которой будет вращаться коленвал мотора при кратковременной остановке машины.

Кроме того, контроллер управляет поступающим воздушным потоком, который передается в обход дросселя в закрытом положении. Когда двигатель прогрет, регулятор, управляя перемещением самого штока, на холостых оборотах позволяет поддерживать необходимую частоту вращения коленвала. При это нагрузка и состояние силового агрегата роли не играют.

Разъёмы приборной панели и контакты спидометра

Приборка, а также спидометр на ВАЗ-2112 могут не работать, когда они отключены от «массы» или от питания. Знайте, что спидометр получает питание отдельно от панели приборов. К «массе» это относится тоже. Распайка:

• Х2-2: +12V на спидометр;
• Х2-3: «масса» спидометра;
• Х1-9, Х1-10: питание приборки;
• Х1-1: «масса» приборки.

Разъём Х2 окрашен в красный цвет, Х1 – в белый. Клеммы 8 и 9 в разъёме Х2 – это выход и вход спидометра. Выход подключают к бортовому компьютеру.

Обе клеммы (Х1-9 и Х2-2) соединены с одним проводом – оранжевым. Эта линия защищена предохранителем, установленным в главном монтажном блоке (F19).

Как снять приборку

Сначала отключаем минусовую клемму АКБ. Затем отвёрткой откручиваем 4 самореза ( фото 1 и 2 ), чтобы снять рамку со стеклом.

Демонтаж приборной панели

На втором шаге откручивают два самореза, удерживающих приборную панель на месте ( фото 3 ). Дальше сжимают кронштейны-лепестки, чтобы снять приборку полностью.

1. Если подключить АКБ и включить зажигание, оранжевый шнур (разъёмы X1 и X2) должен получать напряжение «+12»;
2. Наличие «массы» на клемме Х2-2 – тоже очень важный показатель;
3. Серый шнур (клемма Х2-9) обычно звонится, как «+12», и в редких случаях – как «масса». При движении на этой клемме должны появляться импульсы.

Иногда поступают так: делают отвод от клеммы 9, и, не включая передачу, перемещают (толкают) авто. Мотор при этом остаётся заглушен. На отводе появятся импульсы, выявляемые даже вольтметром. Сам вольтметр должен быть стрелочным.

Починить неисправный спидометр не получится – проще будет заменить его. Но сначала нужно точно выяснить, что проблема была именно в нём.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

По сути, при приобретении устройства придерживайтесь двух основных правил.

1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Тюнинг блока цилиндров ДВС, переделка 8 клапанного двигателя ВАЗ-2110(2112) на 16 клапанный.

Скажите, неужели после прочтения всей вышеупомянутой информации вы не вдохновились идеей иметь авто именно с 16 клапанами ДВС? В таком случае, вам приятно будет знать, что подобного рода рода модернизация допускается. Конечно, процесс этот основательный и его невозможно выполнить без тщательной подготовки. Но результат действительно себя оправдает. У вас есть сомнения — просто прочитайте несколько следующих абзацев текста.

Если не вдаваться в технические подробности, суть тюнинга заключается в замене головы блока цилиндров на новую. Конечно, теперь у вас будет два распредвала, а также придется ломать голову над системой крепежа, ведь диаметры отверстий 16 клапанной головы не соответствуют аналогичным на 8 клапанном.

Посадочные отверстия головки блока следует рассверлить, увеличив диаметр с 10 до 12 миллиметров.

Вы можете сделать это и сами, но лучше обратиться в специализированную мастерскую. За подобного рода работы не должны взять более чем 3-4 сотни рублей. Также следует учитывать, что штатный крепежный болт головы блока цилиндров на 16 клапанов несколько меньше аналогичного для “восьмерки” и должен быть соответственно укорочен.

Лучше заранее изучить, что из себя представляет на ВАЗ 2110 двигатель 16 клапанный и тогда вы наверняка сможете самостоятельно провести подобного рода тюнинг. Необходимо будет менять ремень ГРМ, помпу насоса, ролики, проводку, свечи зажигания, шатунный механизм и прочие конструктивные элементы, обусловленные особенностью головки блока. Перед установкой на двигатель голова собирается отдельно. После окончания работ желательно также воспользоваться специализированными услугами по настройке и калибровке работы ДВС.

Ремонт и замена

Демонтаж производим по схеме:

1. Обесточиваем машину, сняв разъем «-» с АКБ;
2. Отсоединяем от датчика разъем проводов, и запоминаем, какова их распиновка;
3. Сам датчик откручиваем рукой. Если не получается, используем ключ 21 или 22 (могут быть конструкционные различия);
4. Заодно проверяем, как себя чувствует привод. После снятия датчика нужно открутить гайку, при помощи которой привод прикреплен к КПП. Извлекать нужно очень аккуратно, так как уронив шток в коробку передач, придется разбирать и ее. Новый привод имеет резиновое кольцо, которое перед установкой смазывают трансмиссионным маслом.

Новые приборы устанавливаем, соблюдая обратную последовательность. Снова-таки – особое значение имеет распиновка проводов.

Внутри колодки смотрим как обозначена распиновка. И с помощью мультиметра при включенном зажигании определяем, на какой разъем идет подключение какого провода.

Если мультиметр показывает «минус», а этот провод вы подключили на разъем плюс, значит нужно срочно поменять полюсность. Вот в этом отношении лучше брать ту колодку, что мы советуем.

Но если такового не оказалось, можно и обычную. В этом случае распиновка такова: 1 – «+», 2 – выход сигнала, 3 – «-».

Проверяется привод, а также работа в целом во время движения автомобиля, или при вывешенных передних колесах.

Замена датчика скорости ВАЗ 2110

Основная причина неполадок спидометра – отказ датчика скорости, и если ДС неисправен, его необходимо поменять. На «десятке» ВАЗ заменить датчик несложно, практически любой водитель эту работу может выполнить самостоятельно. Особенно просто производится операция на машине с 8-клапанным двигателем. Приступаем к замене:

• ставим автомобиль на ровной горизонтальной плоскости, без ямы или автоподъемника здесь можно обойтись;
• находим датчик – он располагается сверху на корпусе коробки передач, неподалеку от масляного щупа;
• чтобы отсоединить штекер от датчика, надавливаем на скобу фиксатора;
• ключом на 22 против часовой стрелки отворачиваем сам датчик, часто ДС отворачивается усилием руки;
• устанавливая новую деталь, применяем усилие руки, заворачивать ДС ключом не рекомендуется, можно поломать деталь или сорвать резьбу.

При установке ставим на место разъем, он должен установиться на место со щелчком, на этом работу можно считать законченной. При достаточной сноровке такая операция выполняется за 5-10 минут.

Нередко автовладельцы встречаются с проблемой, когда после замены датчика стрелка спидометра начинает «врать» – показывать не ту скорость. Следует учесть, что для ВАЗ «десятки» разработаны несколько типов ДС, и они имеют разные каталожные номера

При покупке следует обратить внимание на номер вышедшего из строя датчика, и приобретать необходимо новую деталь только с такой же маркировкой

Меняем электронный датчик

1.Обесточиваем бортовую цепь авто.

2.Отверткой ослабляем хомут гофры, и снимаем ее.

3.Отсоединяем провода от ДС, отодвинув защелку.

4.Ключом на 10 откручиваем гайку крепления датчика.

5.Извлекаем старый датчик, устанавливаем новый, закручиваем гайку.

6.Подсоединяем гофру.

7.Подключаем клемму массы.

Источники

• https://vazweb.ru/desyatka/elektrooborudovanie/datchik-skorosti.html
• https://osensorax.ru/dvizhenie/datchik-skorosti-vaz-2110
• https://autoadvisor.ru/kak-proverit-datchik-skorosti.html
• https://zamanuha66.ru/shema-spidometra-vaz-2110-inzhektor/
• https://remont-inomarki.ru/datchik-skorosti-na-vaz-2110.html
• https://nadouchest.ru/raspinovka-razjoma-datchika-skorosti-vaz-2110/
• https://ladafakt.ru/zamena-datchika-skorosti-vaz-2110.html
• https://labavto.com/vaz/2110/datchik-skorosti/
• https://www.vazzz.ru/gde-datchik-skorosti-na-vaz-2110/
• http://mylada.net/remont/zamena-datchika-skorosti-na-vaz-2110-2112.html

Почему не работает спидометр на ВАЗ-2112: основные причины на 16 клапанном двигателе

Когда на хэтчбеке ВАЗ-2112 не работает спидометр, причины могут быть разными. Обычно стремятся чинить приборку, тогда как неисправным оказывается датчик скорости. Неисправность этого датчика блок ЭБУ распознаёт с трудом, и лампа CHECK не включается. Факт поломки датчика скорости приходится выявлять по признакам: холостые обороты всегда остаются низкими, и при переключении передач мотор глохнет. Дальше эти нюансы рассмотрены подробнее, но речь пойдёт только о 16-клапанниках.

Если не работают все приборы, тогда «виноват» один предохранитель. На видео показано, какой именно.

Электрическая схема

Сам датчик запитан напряжением 12 Вольт (розово-чёрный шнур), а ещё один вывод подключён к «массе». Серый провод – это выход датчика. Он соединён с источником напряжения через резистор (см. рис.).

Типичная схема подключения ДС на ВАЗ-2112

На схеме показано, что выход соединён с клеммой ЭБУ. Номер клеммы:

• 9 – блок Январь 5.1, также BOSCH M1.5.4N (мотор 21120, 1,5 л);
• 59 – модуль BOSCH M7.9.7 (ДВС 21124, 1,6 л).

Ещё серый шнур идёт к «красной» колодке на приборке, где он соединяется с клеммой 9.

Как видите, всё элементарно.

Тест панели приборов на видео (самодиагностика спидометра)

Кое-что мы не рассматриваем специально

Питание на схему, показанную в предыдущей главе, поступает с главного реле 6. Его ещё называют «реле зажигания». Также в цепи присутствует предохранитель 1.

Дополнительный блок реле и предохранителей

Когда цепь зажигания разорвана, на ВАЗ-2112 не работает и спидометр, и модуль ЭБУ, и вообще мотор не заводится. Так что совет о проверке реле выглядел бы глупо.

Совет тем, у кого есть осциллограф

Если всё же решитесь демонтировать датчик, подключайте к его выходу (к средней клемме) резистор номиналом 1 кОм. Отвод резистора соединяется с «плюсом» питания. Поворачивая вал рукой, на клемме 2 можно наблюдать импульсы. На один оборот приходится шесть импульсов.

Механика

Дальше на схеме показано, как именно устроен датчик скорости.

Датчик скорости на ВАЗ-2112

1. 2110-3843010-13 – датчик;
2. 2110-3843010-18 – датчик;
3. 2108-3802820-10 – привод спидометра;
4. 2101-3802718 – прокладка;
5. 2108-3802822 – корпус привода;
6. 2108-3802830 – уплотнительное кольцо;
7. 2108-3802834-20 – шестерня ведомая;
8. 2108-3802833-20 – шестерня ведущая;
9. 2101-3802717 – шайба;
10. 15896211 – гайка M6;
11. 12601271 – шайба волнистая;
12. 11500121 – шпилька M6x14.

Элементы 1 и 2 взаимозаменяемы.

Демонтаж

Чтобы снять датчик с автомобиля, надо отключить его разъём. Корпус датчика закреплён возле ШРУСа – нужная точка показана стрелкой.

Первый шаг по демонтажу

Когда разъём отключён, берём плоский ключ «на 22» и откручиваем пластиковую гайку. Дальше можете менять датчик или ремонтировать его.

Тут нужен именно плоский ключ

Чтобы заменить привод датчика, ключом на «10» отворачивают гайку M6 и вынимают её вместе с шайбой. Корпус привода покачивают из стороны в сторону – нужен накидной ключ «на 14».

Когда требуется осуществить замену?

Проверить своими руками и заменить температурный датчик на автомобиле ВАЗ 2112 с инжекторным 16 клапанным двигателем не составит большого труда. Ремонт данной детали не целесообразен. При возникновении проблем необходимо приобрести новую деталь. Неисправность температурного датчика может стать причиной серьезных проблем.

В первую очередь – перегрева мотора. При отправке неправильным данных в ЭБУ вентилятор охлаждения не будет включаться вовремя. Как следствие:

• выкипит антифриз;
• может лопнуть радиатор либо другие узлы, компоненты системы охлаждения;
• перегреется двигатель.

Потому желательно при первых же признаках неисправности температурного датчика заменить его. Основные симптомы поломки:

• не включается радиатор – он запускается только по «команде» температурного датчика;
• проблемы при запуске мотора – особенно остро это ощущается при первых холодах;
• при непрогретом двигателе – плохой выхлоп;
• появление пара из двигателя – это говорит о перегреве агрегата;
• существенно увеличилось потребление топлива при температуре наружного воздуха выше нуля.

Цена температурного датчика составляет не более нескольких сотен рублей. Потому желательно заранее приобрести запасной. Это позволит избежать проблем, связанных с поиском детали. Если возникает подозрение, что датчик не работает – стоит сразу заменить его. Деталь не является ремонтопригодной.Ц

Виды датчиков

На ВАЗ-2112 устанавливались два вида датчиков, на модели до 2006 года выпуска механического типа, а уже после полностью электронные.

Датчик скорости старого типа.

Датчик скорости нового типа.

Где находится датчик скорости

Датчик скорости на ВАЗ-2112 расположен на коробке переключения передач, а точнее в верхней его части. Это делает его полностью видимым и доступным из подкапотного пространства. Этот датчик можно увидеть, если заглянуть в район правого шруса. К датчику присоединён кабель питания, а к корпусу он зафиксирован при помощи одного болта.

Датчик скорости на посадочном месте.

Схема подключения

Схема достаточно простая.

Однако так как сам датчик неподвижен, ломается он крайне редко, чего нельзя сказать о колодке питания. Так как этот элемент всегда находится на открытом воздухе и чаще подвержен коррозии в связи воздействия влаги и влажности.

Варианты устранения неполадок спидометра

Прежде чем устранять неполадки, необходимо точно выяснить причину того, почему не работает спидометр на ВАЗ 2112. Для этого существует надежный и простой метод. Проверку начинают с датчика скорости и, в поисках поломки, двигаются по направлению к спидометру.

1. Первый провод подключают к минусовой клемме АКБ.
2. Вторым имитируют импульсы, стараясь с определенной частотой осуществлять прикосновение к контакту «А».
3. Если спидометр реагирует – стрелка будет поворачиваться на небольшой угол – то данная часть электрической цепи исправна.
4. Прикасаясь к контактам на всем пути от колодки до прибора, можно установить, где находится место обрыва.

Если реакции стрелки так и не последовало, то причины неисправности в спидометре, и он подлежит замене.

Замена спидометра

На ВАЗ 2110 запчасти, годные для ремонта спидометра, не выпускаются. Если произошла неприятность, и сломался именно он, то устройство можно починить, заменив щиток приборов «Счетмаш». Либо приобретя продукцию другого производителя, например, комбинацию приборов VDO. Но, согласно статистическим данным, показывающие элементы достаточно надежны и ломаются очень редко. Гораздо чаще выходят из строя датчики, а самыми распространенными поломками являются окислившиеся контакты и неисправные провода.

Признаки неисправности

Характерные признаки неисправности датчика скорости на автомобиле Ваз 2110 следующие:

• нестабильная работа и неверные показания спидометра, одометра;
• прекращение стабильной работы двигателя на холостом ходу;
• выдаваемые компьютером ошибки (Р0500 – отсутствует сигнал датчика, Р0503 – прерывающийся сигнал датчика).

Перечисленные проблемы могут являться следствием:

• нарушением контакта в разъеме датчика из-за его загрязнения;
• нарушения целостности проводки от датчика к ЭБУ;
• механическая поломка привода ДС (у старых моделей ВАЗ 2110).

Неисправности спидометра ВАЗ 2110 карбюратор

На автомобилях 2110 первых выпусков с карбюратором стрелка спидометра приводится в движение от коробки передач механическим тросиком, и определить причину неисправности здесь значительно проще, чем в электронной схеме. Проверить исправность троса спидометра (ТС) просто: его необходимо отсоединить от КПП – если на его конце четырехгранник целый, значит, в этом соединении все в порядке.

Дальше беремся пальцами за кончик троса и пробуем его крутить, при отсутствии обрывов тросика стрелка спидометра должна начать двигаться (подниматься). Если ТС вращается пальцами слишком свободно, вероятнее всего, трос оборван. Чтобы проверить сам механический спидометр «десятки», необходимо снимать комбинацию приборов.

Причины сбоя в эксплуатации датчика скорости

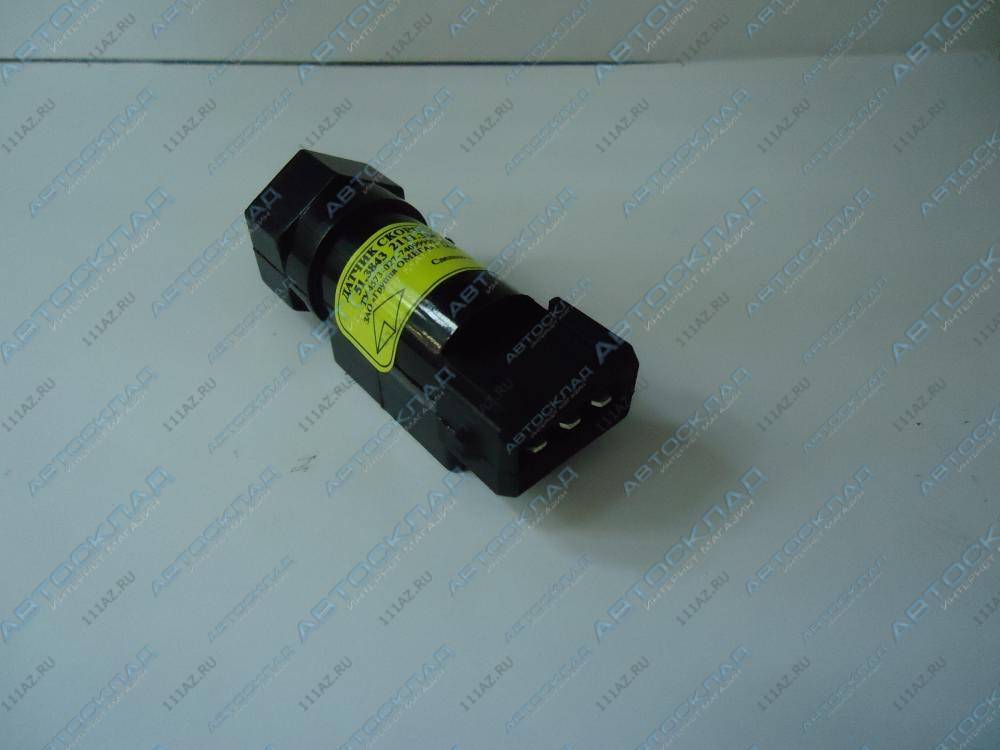

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
2. Неустойчивый контакт разъема изделия и обрыв проводки.
3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.

Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика. 2. Увеличенные обороты троса.

Проверка прибора на исправность:

1. Вывешиваем на домкрат переднее колесо транспортного средства.
2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
4. Снимаем прибор с посадочного места.
5. Подсоединяем прибор для измерения напряжения к выводным контактам.
6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Характеристика ДТОЖ

Для начала рассмотрим основные характеристики регулятора, который часто называют датчиком включения вентилятора. Начнем с принципа функционирования.

Принцип работы

В основе конструкции детали лежит термистор-резистор, изменяющий уровень сопротивления в зависимости от температурного режима. Сам термистор установлен в стальной корпус с нанесенной резьбой на него. Непосредственно к корпусу подключена задняя пластмассовая часть устройства, в которой находятся контакты, необходимые для подключения проводов питания. Один из этих контактов плюсовой и он идет от ЭБУ, второй — это минус, который подключается к кузову.

Для того, чтобы датчик температуры двигателя мог работать, он питается от напряжения в 5 вольт. Напряжение подается от ЭБУ посредством резистора с постоянным сопротивлением. Так как сам по себе термистор ДТОЖ имеет отрицательный температурный коэффициент, при увеличении температурного режима параметр сопротивления на нем начнет падать. Кроме того, понижаться будет и напряжение, которое на него поступает. В результате снижения ЭБУ производит расчет температуры силового агрегата, а соответствующие показания передаются на панель приборов. Включаться регулятор должен с включением зажигания.

Где находится?

Место расположения регулятора на двенадцатой Ладе

Если вы являетесь владельцем ВАЗ 21124, вам наверняка будет интересно узнать, где находится регулятор температуры охлаждающей жидкости на ВАЗ. На Ладах 12-го семейства расположение этого устройства довольно простое — как видно по фото, оно установлено в металлическую выпускную магистраль охладительной системы на ГБЦ. Находящийся здесь регулятор включения вентилятора ВАЗ позволяет точно определить температуру расходного материала, поскольку по этой магистрали проходит антифриз.

В каких случаях необходимо менять?

Если регулятор температуры ВАЗ ломается, расходный материал в системе будет превышать точку кипения  и, соответственно, антифриз будет превращаться в пар. В конечном итоге это приводит к перегреву силового агрегата, а сам пар будет выбрасываться в воздух через различные отверстия, имеющиеся в системе.

Как известно, антифриз всегда находится под давлением, поэтому если на стал барахлить, крышку расширительного бачка нужно открывать максимально аккуратно. В противном случае выплеснувшийся хладагент может оставить ожоги на коже. В целом контроллер температурного режима двигателя ВАЗ представляет собой довольно надежную деталь, которая выходит из строя сравнительно нечасто.

Но, как и любое другое устройство, у такого регулятора есть определенные дефекты, которые приводят к его поломке:

• пропадает контакт на внутренней плате устройства;
• появляются пробои в изоляции регулятора (автор видео — Василий Калугин).

Что касается основных симптомов поломки детали, то ее выход из строя можно определить по таким признакам:

1. Не включается вентилятор. Как известно, вентилятор активируется при нагреве мотора, также он может включаться и после того, как ДВС будет заглушен. Если вентилятор не включается, это может свидетельствовать не только о поломке контроллера, но и об окислении контактов питания. Поэтому в первую очередь необходимо произвести диагностику подключения вентилирующего устройства и при необходимости зачистить контакты от окисления.
2. Еще один симптом — мотор перестает нормально запускаться, особенно часто проблемы проявляются при наступлении холодов.
3. При езде на не прогретом силовом агрегате выхлоп будет плохим.
4. Еще один признак — появление пара из-под двигателя, это уже говорит о его перегреве.
5. На транспортном средстве может увеличиться расход потребляемого горючего.

Как показывает практика, при появлении таких признаков обычно замена контроллера системы охлаждения не требуется. По факту проблема обычно заключается в плохом контакте или повреждении проводов, в некоторых случаях это может быть утечка хладагента. Так что сначала нужно произвести визуальную диагностику устройства на наличие дефектов или повреждений.

 Загрузка …
