Проверяем работу датчика температуры охлаждающей жидкости на ВАЗ-2114?

О системе ВАЗ 2114

Как известно ВАЗ 2114 является практически копией автомобиля ВАЗ 2109, но только подвергшейся рестайлингу. ВАЗ 2114 унаследовала почти все параметры «девятки» за исключением одного, четырнадцатая модель выпускалась всегда только с инжекторными двигателями, а вот «9-ка» стартовала с конвейера еще с карбюраторными двигателями.

Всем известно о надежности и неприхотливости инжекторного двигателя по сравнению с карбюраторными аналогами. В настоящее время автомобилей с карбюраторами становится все меньше и меньше, а выпуск таких автомобилей и вовсе запрещен из-за норм евростандартов.

Инжекторная система ВАЗ 2114 оснащается огромным количеством различных датчиков, которые участвуют в ходе работы двигателя. Иногда случается, что какой-нибудь из датчиков может выйти из строя и тогда работа всего ДВС становится неправильной, загорается лампа «CheckEngine», повышается расход топлива и многое другое. Чтобы быстро и точно определить проблемы неисправности автомобиля необходимо знать все признаки неисправностей датчиков для выявления виновника проблемы.

В данной статье рассказывается о датчиках системы управления двигателем ВАЗ 2114, а именно подробно описан каждый из датчиков, где он расположен и за какую функцию отвечает. Прочитав данную статью, Вы с легкостью научитесь определять вышедшие из строя датчики, а так же будите знать о их местонахождении.

Расположение датчиков на ВАЗ 2114

Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114.

Измеритель давления масла

Важное устройство, сигнализирует о низком давлении масла в двигателе. Когда это происходит, то это говорит о проблемах в двигательной установке

Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя. Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:

  1. значительно понизился уровень масла;
  2. засорился масляный фильтр;
  3. вышел из строя масляный насос;
  4. неисправен датчик давления масла;
  5. неисправна проводка или упало давление масла по причине наличия подтеканий.

На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов.

Конструкция ДДМ чрезвычайна проста, а цена его невелика, поэтому, если он вышел из строя, экономически выгоднее купить новый, чем заниматься его ремонтом.

  • Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится датчик температуры двигателя ВАЗ 2114. Установлен он на впускном патрубке рубашки охлаждения головки блока цилиндров. Проверить его работоспособность достаточно просто. Достаточно подсоединить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. Нагревая ее надо следить за температурой и изменением сопротивления в связи с ее повышением. При соответствии нужному графику прибор считается исправным.
  • Датчик уровня охлаждающей жидкости— стоит в бачке с тосолом. Закручивается наподобие обыкновенной пластмассовой крышки, затем подсоединяется электроразъем.
  • Датчик уровня тормозной жидкости— прибор поплавкового типа, установлен в бачке с тормозной жидкостью.
  • Датчик холостого хода, или РХХ — установлен на дроссельном узле рядом с заслонкой дросселя.
  • Датчик массового расхода воздуха — размещается на корпусе воздушного фильтра около большого впускного патрубка.
  • Датчик положения дроссельной заслонки — находится на корпусе дроссельного узла.
  • Датчик положения коленвала. Еще его называют датчиком синхронизации, по причине того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Установлен рядом со шкивом привода генератора.
  • Датчик положения распредвала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой ГБЦ. В зависимости от положения распредвала он подает импульс на ЭБУ и происходит впрыск перед самым открытием клапана. Топливо вбрасывается одновременно с порцией воздуха, хорошо размешивается и происходит качественная детонация.
  • Датчик кислорода или лямбда-зонд. Стоит в приемном коллекторе выхлопной системы перед резонатором. Подает сигнал в электронную бортовую систему об уровне концентрации кислорода в выхлопных газах.
  • Датчик детонации — установлен между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора. Его показания, через контроллер, влияют на угол опережения зажигания.

Порядок снятия ДТОЖ

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

Слить охлаждающую жидкость. Для этого:Подождите, пока двигатель остынет, если вы только что заехали в гараж;
Вооружитесь накидными ключами на 17, 13 и 8;
Возьмите тару, в которую будет сливаться охлаждающая жидкость;
Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива

Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
В течение 10 минут жидкость будет постепенно стекать;
В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
Вам предстоит подождать еще около 10 минут, пока жидкость выльется.

Теперь снимает старый датчик температуры охлаждающей жидкости:Отыщите его на своем автомобиле;
Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
Измеритель демонтируется при помощи ключа на 21;
Монтируется новый измеритель.

Устанавливаем новый прибор

Для этого:Приобретаем новый датчик ТОЖ;
Все тем же ключом на 21 монтируем его на место старого;
Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

  1. Вы могли плохо закрутить новый датчик на его посадочное место;
  2. Не исключено, что вы забыли про заливку охлаждающей жидкости;
  3. В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
  4. Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

  • температуры среды в системе;
  • количества горючего;
  • давления и расхода воздуха;
  • состава отработанных газов;
  • температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

  • разрыв контакта внутри;
  • нарушение герметичности;
  • обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

  • снижение уровня мощности двигателя;
  • падение скорости при движении авто;
  • увеличивается расход горючего;
  • сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

  • отключением устройства из системы;
  • при внешнем осмотре;
  • с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передачЦена в рубляхЦена в рублях
НоваяКапитальный ремонт
01MОт 150000От 89000
TF-61SN, TF-62SNОт 150000От 85000
DQ250\02E, DQ500 (0BH\0BT)От 150000От 88000
*цена указана состоянием на апрель 2019 года

Как заменить датчик температуры?

Замену детали можно провести самостоятельно не прибегая к помощи специалистов. Для удобства демонтажа лучше выбрать торцевой ключ или глубокую головку с воротком.

Замена осуществляется на холодном двигателе в следующей последовательности:

Демонтировать воздушный фильтр с автомобиля. Он закрывает доступ к датчику. После замены потребуется установить фильтр на посадочное место.
Отключить минусовой провод от аккумуляторной батареи. Необходимо во избежание возникновения ошибок электронного блока управления.
Демонтировать защиту, расположенную под силовым агрегатом.
Слить охлаждающую жидкость из радиатора.
Отключить провода от датчика

При отсоединении разъёма важно не повредить пластиковую защелку. Она необходима для фиксации штекера и предотвращения его самопроизвольного отключения.

  1. Выкрутить и заменить датчик. Применяется торцовый ключ на 19. Для ускорения рабочего процесса можно использовать головку с трещоткой.
  2. Установить на место штекер электропроводки и защиту.
  3. Залить охлаждающую жидкость и прогреть силовой агрегат до рабочей температуры.

Некоторые автовладельцы проводят замену датчика, не сливая охлаждающую жидкость. Для этого аккуратно выкручивают деталь и быстро заменяют её новой. Таким образом в процессе замены происходит утечка минимального количества охлаждающей жидкости.

Как снять датчик указателя температуры охлаждающей жидкости?

Перед тем, как снять датчик охлаждающей жидкости, уберите воздушный фильтр, он будет мешать его открутке. И первым делом слить антифриз (тосол). Сливать будем следующим образом:

  1. Двигатель должен быть остывшим.
  2. Понадобятся накидные ключи на 8, 13, 17.
  3. Приготовьте тару для ОЖ, которую сливаем!
  4. Убираем защиту движки, ключом отворачиваем крепления радиатора
  5. Ставим печку на максимум, потом открываем кран отопителя и крышку расширительного бочка.
  6. Ставим тару под радиатор и МЕДЛЕННО (если быстро, то гениратор зальете) отворачиваем пробку слива.
  7. Минут 10 пусть сбегает.
  8. Переходим к самой движке: аналогично ставим тару под нее и отворачиваем пробку (под модулем зажигания) на блоке цилиндров.
  9. Опять 10 минут пусть льется.

Перед тем, как закрыть все пробки, протрите горлышко каждого из отверстий!

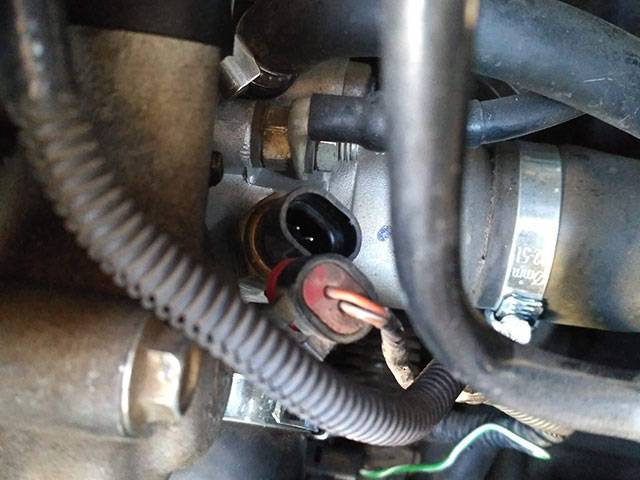

Вспоминаем, где находится датчик температуры охлаждающей жидкости на ВАЗ 2114, и начинаем его снимать:

  • нашли его, сняли защитный слой из резины;
  • смотрим на корпус, ищем маркировку (на одной из его 6-гранной части), запоминаем, чтобы потом поставить все соответственно системе;
  • выкручиваем измеритель двадцать первым ключом;
  • ставим новый.

Как поменять датчик температуры на ВАЗ 2114:

  • купили новый;
  • тем же ключиком на 21 заворачиваем новый на его законное место;
  • вспоминаем маркировку;
  • на резьбу добавьте немного термогерметика, чтобы наверняка;
  • заливаем обратно ОЖ (тосол или антифриз) в отопительную систему (радиатор) и блок цилиндров мотора.

Если и теперь не работает датчик температуры охлаждающей жидкости ВАЗ 2114, то внимательно проверьте следующее:

  1. Его качество, может быть, он бракованный (отнесите в магазин, попросите заменить), по сему, чек сохраняйте всегда, от любой покупки зап. частей!
  2. Может быть утечка ОЖ, может быть, вы все таки забрызгали генератор.
  3. Вы могли просто не залить обратно антифриз
  4. Датчик недостаточно плотно вкручен

Все проверили, но измеритель все равно не показывает температуру двигателя ВАЗ 2114. Тогда вам стоит обратиться в сервис. Как и на любом транспортном средстве, в четырнадцатой все взаимосвязано. Система может выйти из строя по сопутствующей причине: например, когда вы снимали ДТОЖ, вы решили снять модуль зажигания, чтоб не мешал. Решение-то верное, однако, снять модуль и поставить его наместо – тоже искусство.

Второй момент, связанный с датчиком температуры: уровень охлаждающей жидкости. Он может быть непостоянным, может быть и так, что измеритель этого уровня (тоже датчик), вышел из строя, и так далее. Следите за антифризом, сбережете нервы и свой измеритель температуры ОЖ.

В сервисе вам заменят датчик и гарантируют качественную его замену с надлежащей качественной сборкой всех деталей на свои места. Естественно, купить датчик температуры охлаждающей жидкости можно на месте, причем, стоимость работы по замене будет в два раза больше стоимости устройства.

О том, сколько стоит датчик температуры охлаждающей жидкости ВАЗ 2114, стоит судить исходя из географического положения: от 80 до 400 рублей в любом магазине, где продаются автозапчасти. Удовольствие, в принципе, не дорогое, но, если учесть факт довольно частых поломок (авто перестали выпускать в 2013 году, поломки сам собой разумеющийся процесс), все таки затратное. По этому, не стоит заморачиваться на услуги сервиса, нужно попытаться самому разобраться в ситуации. Тем более, сейчас интернет насыщен всевозможными полезными ссылками, форумами, фотографиями, схемами и даже видео по замене той или иной автозапчасти.

Проверка работоспособности ДТОЖ

Для того чтобы проверить работоспособность вышеуказанного датчика, необходимо:

Завести автомобиль и обратить внимание на приборную панель. Если стрелка температуры показывает максимальное значение, в то время как двигатель все еще холодный, следует отсоединить все имеющиеся контакты от температурного измерителя

Если после этой процедуры стрелка опустилась «с небес на землю» – самое время заменить датчик.
Но если стрелка так и осталась на своих максимальных показателях, нужно обратить внимание на контакт датчика. Вероятнее всего, его просто замкнуло на массе самого автомобиля.
Если двигатель прогревается нормально, а стрелка либо вообще не двигается, либо постоянно скачет, настало время проверить предохранители.
В том случае, если предохранители оказались в порядке, следует замкнуть контакт на массу автомобиля. Если вы заметили, что стрелка подпрыгнула вверх, проблема кроется в работоспособности датчика температуры.

Существует и еще один проверенный метод, следуя которому нужно произвести такие действия:

  • мультиметр выставляется в режим омметра;
  • запасаемся термометром, способным показать температуру, превышающую 100 градусов по Цельсию и емкость, выдерживающую горячий антифриз;
  • щупы мультиметра закрепляются к выходу и корпусу датчика;
  • датчик температуры отсоединяется и кладется в тару, в которую предварительно была налита охлаждающая жидкость;
  • наблюдаем за показателями термометра и омметра.

Они должны сочетаться таким образом:

Показатель температуры:                     Показатель омметра:

30                                                             1300-1900

50                                                             580-850

70                                                             270-400

90                                                             150-200

110                                                           85-110

В том случае, если данные показатели не сочетаются, можно смело утверждать, что ДТОЖ находится в неисправном состоянии.

Если ДТОЖ не показывает температуру двигателя ВАЗ-2114, конечно же, можно попытаться заменить его своими руками. Но сделать это можно лишь в том случае, если вы хотя бы немного разбираетесь в автомобилях. В ином случае лучше всего обратиться в специализированный сервис.

Дело в том, что причины поломки этой детали могут скрываться в других, более серьезных проблемах вашего автомобиля. Например, при проверке работоспособности ДТОЖ вы случайно сняли модуль зажигания. А для того чтобы правильно установить его на свое место, необходимо не только хорошенько постараться, но и быть настоящим мастером своего дела.

Проведя замену ДТОЖ в сервисе, вы получите не только качественно сделанную работу, но и гарантию на нее. Каждая деталь автомобиля, к которой прикасалась рука мастера, будет поставлена на полагающееся ей место, а также надежно закреплена. При попытке сэкономить и провести замену ДТОЖ самостоятельно, можно только обеспечить себе дополнительные затраты. Помните, скупой платит дважды.

Как проверить датчик температуры на исправность

ДТОЖ сигнализирует о температуре нагрева антифриза на панели приборов ВАЗ-2115.

Состояние приспособления легко проверить, следуя такой инструкции:

  1. Заведите машину и наблюдайте за показаниями панели приборов. Когда стрелка зафиксируется в максимальном значении, а движок будет холодным, отсоедините контакты от устройства измерения температуры. Если стрелка вдруг снизилась до возможного минимума, значит агрегат действительно вышел из строя, его необходимо заменить.
  2. Если стрелка до сих пор держится на максимуме, рассматривают контакт, возможно его замкнуло на массе ВАЗ-2115.
  3. Если двигатель нагревается хорошо, а стрелка продолжает скакать или находится напротив значения ноль, принимайтесь за проверку износа предохранителей.
  4. Если и предохранители не изношены, значит осталось замкнуть контакт на массу ВАЗ-2115. Следите за положением стрелки, если взвилась вверх, значит неправильно функционирует ДТОЖ ВАЗ-2115.

Как еще проверить ДТОЖ:

  1. Вам понадобится мультиметр, его следует поставить в режим работы омметра. Вооружитесь также термометром, предполагающим измерение температуры больше 100 градусов. Подготовьте емкость, которая не расплавится под влиянием горячей охлаждающей жидкости.
  2. Зафиксируйте щупы мультиметра к корпусной основе и выводу измерительного устройства.
  3. Закрепленный датчик уложите прямо в емкость с антифризом, хорошо нагрейте.
  4. Посмотрите на показатели термометра и омметра. При температуре 30 градусов сопротивление должно приравниваться 1350-1880 Ом. Если температура повышается до 50 градусов, сопротивление снижается до 585-820 градусов. Температура 70 градусов соответствует сопротивлению от 280 до 390 Ом включительно. Если антифриз нагрет до 90 градусов, нормальное значение сопротивления – в пределах 155-196 Ом. При 110 градусах сопротивление самое низкое – от 87 до 109 Ом.

Проверка ДТОЖ

ДТОЖ передает сигнал на приборную панель, которая показывает водителю уровень нагрева антифриза.

Как проверить на ВАЗ 2114 датчик температуры:

  1. Заводим авто, смотрим на панель приборов, стрелка указывает на максимум, а движка холодна как лед, отсоединяем контакты от температурного измерителя: стрелка опустилась до минимума – пора провести замену.
  2. Если стрелка так и осталась на максимуме – смотрим контакт ДТОЖ, он, может быть, замкнут на массе авто.
  3. Прогрев двигателя идет нормально, а стрелка скачет или лежит на нуле – проверьте предохранители.
  4. Если предохранители в норме, замкните контакт на массу авто – стрелка подпрыгнула вверх – не работает датчик температуры на ВАЗ 2114.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

  • падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
  • более длительное время прогрева автомобиля;
  • учащённый выход двигателя за рамки оптимального температурного режима во время работы;
  • увеличенный расход топлива;
  • снижение контроля над автомобилем у водителя;
  • дым из выхлопной трубы приобретает чёрный оттенок;
  • нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

  • полупроводниковые;
  • биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

  • сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
  • капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
