Перед тем, как разобрать основную тему — как снять прикуриватель ваз 2114, следует сначала выяснить — так что же такое прикуриватель, где он расположен и как им пользоваться?

Автомобильный прикуриватель — это специальное электрическое устройство, расположенное, как правило, на передней панели автомобиля и служащее для прикуривания сигарет (отсюда, как несложно догадаться — и название), а также подключения различных электрических приборов и инструментов (точнее, подключаются они в гнездо прикуривателя, а не в сам прикуриватель, являющийся лишь съемной деталью. Правда, в большинстве случаев, обе части этого устройства называют одинаково…)

Съемная часть, которая и служит для прикуривания, устроена также достаточно просто — она содержит биметаллические контакты и токопроводящую спираль, которая при подключении в сеть нагревается (в подавляющем большинстве прикуривателей также предусмотрена кнопка, включающая процесс нагрева и отключающая его, что предохраняет устройство от быстрого перегорания (в случае, если бы нагрев был постоянным…)

Сразу следует отметить, что кроме основного предназначения, в гнездо прикуривателя можно подключать огромное количество различной техники (для этого она должна иметь подходящий разъем).

  • зарядки для мобильных телефонов;
  • компрессоры для подкачки шин;
  • автомобильные пылесосы;
  • мини холодильники;
  • аудиомагнитолы;
  • измерительные приборы, а также многое другое.

Таким образом, прикуриватель является довольно универсальным и необходимым устройством внутри автомобиля, именно поэтому так важно, чтобы он был в исправном состоянии

Другие неисправности и их устранение (задние и передние габариты ваз 2114)

Довольно часто причиной неработающего габаритного огня становится сгоревший предохранитель. Устранить проблему можно, заменив на новый тот предохранитель, который кажется подозрительным. Если ситуация исправлена, то причина поломки заключалась именно в этом элементе, а если нет – то потребуется исключить такой момент, как обрыв цепи.

Питание к габаритным огням ваз 2114 идет совместно с фарами. Если фары (передние или задние) не горят, то вероятнее всего, что произошел обрыв цепи. Для выявления и устранения подобных неисправностей понадобится обращаться к специалисту, который имеет специальное оборудование и соответствующие навыки.

Отдельно стоит остановиться на том, как проверять кнопку включения габаритных огней. Чтобы понять, не она ли явилась причиной неисправности, следует вынуть из панели кнопку, а затем замкнуть провода. В случае, когда лампы загорелись, именно кнопка является причиной поломки и потребуется ее замена.

Из приведенной выше информации видно, что практически любые причины поломки габаритов на ваз 2114 устранять довольно просто

Важно делать это своевременно, поскольку от исправности этих огней зависит не только безопасность водителя и пассажиров, но и общая обстановка на дороге во время движения. Отсутствие габарита может ввести в заблуждение водителей других транспортных средств и, как следствие, создать аварийную ситуацию

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

  • главного цилиндра;
  • рабочей жидкости;
  • патрубков, в которых жидкость содержится;
  • цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

  • ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
  • в салоне демонтируем ручку на основном цилиндре;
  • открутив крепежные болты, снимаем основной цилиндр;
  • на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, . Тюнингом фар является модернизация корректора. Для этого меняют штатный на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

  1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
  2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
  3. Меняется уплотнительное кольцо.
  4. На штатное место прикручивается электрический корректор.
  5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
  6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

 Загрузка …

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Перегорел предохранитель

Не менее распространенная причина, по которой не горят фары. Вскрывается блок, где сгруппированы все автомобильные предохранители, берется распиновка их расположения и ищется нужный. Сгоревшая перемычка в большинстве случаев видна невооруженным взглядом. С втыканием на место целой детальки справится и школьник, так что поездка на СТО в этом случае тоже будет, наверное, излишней.

Кстати, если предохранители летят с незавидной регулярностью, значит, имеет место пробой где-то в проводке. Либо прозванивайте всю цепь сами, либо посетите профессионального электрика – нелады с проводами грозят самыми разными неприятностями вплоть до пожара.

Проблемы с проводами: Причем в очень разных местах. Проверять придется все колодки на подсоединении к реле и блоку предохранителей. Они могут быть плохо прикручены и отвалиться; могут окислиться и не пропускать ток. В первом случае достаточно подтянуть прижимные гайки, во втором – зачистить контакты.

Проверить следует и кнопку включения: очень часто окисляется или отходит провод, который ведет к ней. Можно сказать, что в отечественных машинах в первую очередь стоит поинтересоваться именно кнопкой, а уж после лезть куда-то глубже.

Типы осветительных приборов

Для установки в передние фары ВАЗ 2114 используются двухнитевые лампы с цоколем H4, мощность которых составляет 60/55 Вт. Они выполняют одновременно функции дальнего и ближнего света. Это позволяет уменьшить размер фар, снизить нагрев.

Однако, такая универсальность имеет и отрицательные стороны. Если перегорит одна нить, то другая еще может работать. Но, поскольку ездить без ближнего или дальнего света нельзя, приходится менять частично работающий светильник.

При этом, лампочки в фары всегда устанавливают парами, чтобы получить одинаковый режим свечения левой и правой сторон. Получается, что из-за одной перегоревшей нити придется менять две лампы, что неэкономно.

На заводе-изготовителе устанавливают галогенные лампы. Это модификация обычных ламп накаливания, в колбы которых помещены пары галогенов — йода и брома. От этого возникает возможность увеличить нагрев спирали и повысить яркость свечения. Однако, возрастает и температура колбы, которую приходится делать из кварцевого стекла.

Кроме галогенных ламп в фары автомобиля ВАЗ 2114 устанавливают:

  • лампы накаливания. Они дешевые, но тусклые и недолговечные. В настоящее время практически не используются;
  • ксеноновые светильники. Обладают увеличенной яркостью, поскольку светится дуга плазмы. Нити накаливания не имеют, поэтому более устойчивы к нагрузкам. Недостатком ксенона является необходимость в использовании блока розжига, который занимает лишнее место;
  • светодиоды. Это сравнительно новые лампы, которые успели завоевать предпочтение большинства автолюбителей. Они безопасны, напряжение питания всего 12 В. Срок службы составляет д 50000 часов (галогенные — до 2000). Практически не нагреваются. Недостатком является направленное излучение светового потока. Если галогенные или ксеноновые образцы равномерно светят во все стороны, светодиодные лампы излучают в одном направлении, поэтому используют сразу по нескольку кристаллов, установленных на цилиндрическом основании. Помимо этого, светодиоды оснащены рассеивающими линзами, равномерно распределяющими поток во все стороны.

Несмотря на явное преимущество светодиодных ламп, рекомендуется выбирать галогенные конструкции. Это предписано правилами, запрещающими вмешательство в конструкцию автомобиля. Самовольная замена светильников может стать причиной высокого штрафа или лишения водительских прав. Лампочки в фары ВАЗ 2114 следует устанавливать только штатные, которые установлены на заводе-изготовителе.

Как заменить лампочки подсветки

Установка новых ламп — простой процесс, осуществить который под силу автовладельцам-новичкам.

Для замены понадобятся следующие приборы:

  • крестовидная отвёртка;
  • набор новых лампочек.

Замена подсветки

Для повышения качества подсветки приборной панели старые лампы желательно заменить на новые светодиоды — они дают более яркий и мягкий свет, не раздражающий глаза, обладают минимальным энергопотреблением и позволяют более точно считывать данные с приборов.

Прежде чем приступать к установке осветительных приборов, необходимо снять с музыкальной системы декоративную накладку — панель приборов и магнитола на ВАЗ 2114 связаны друг с другом, поэтому без этого шага не обойтись. Демонтаж осуществляется путём отщелкивания креплений плоской отвёрткой

Снимается накладка с нижнего края и очень осторожно, так как можно повредить все защёлки

Как разобрать приборную панель

Демонтаж приборной панели ВАЗ 2114 является первым этапом в процессе замены лампочек подсветки. Без снятия пластиковой накладки добраться до самих осветительных приборов невозможно.

Схема разбора приборной панели ВАЗ 2114

Разбирается приборная панель на ВАЗ 2114 по следующей схеме:

  1. Выкручиваются три самореза, снимается нижний выступ и накладка.
  2. На правой накладке консоли находятся пять саморезов, которые также необходимо демонтировать.
  3. Снимается экран, от аккумуляторной батареи отключается минусовая клемма.
  4. От прикуривателя отсоединяется жгут проводов.
  5. С рычага переключения передач снимается рукоять.
  6. Снимаются крепежи печки.
  7. Болты, которыми фиксируется колодка руля, аккуратно выкручиваются.
  8. С панели снимаются декоративные вставки, патроны ламп и светодиоды.
  9. Снимается лампа подсветки гидрокорректора ключом на 21.
  10. Демонтируются верхние и нижние саморезы.

После завершения демонтажа приборной панели электросхема проводки закрывается, дабы избежать попадания на нее пыли, влаги или грязи.

Заменить в панели приборов ВАЗ 2114 можно только 8 ламп из 13.

Перед установкой новых ламп с панели приборов снимается пластиковая накладка

Замена ламп подсветки

После снятия пластика можно приступать к самому процессу замены ламп.

  1. Заранее рассчитывается необходимое количество ламп для замены подсветки каждого датчика и прибора панели.
  2. Лампы и сопротивления устанавливаются в специальные места — патроны — после снятия блока. Выкручиваются патроны против часовой стрелки вручную, без использования инструментов. Новые устанавливаются на освободившиеся места, затем в них вставляются лампы. Головки светодиодов вкручиваются с соблюдением полярности.

    Размещение новых ламп на панели приборов

  3. Подключается питание и проверяется работоспособность обновлённой подсветки.

    Проверка ламп подсветки при помощи мультиметра

  4. Осуществляется обратная сборка приборной панели. Проводка аккуратно выводится к плате и крепится к ней, благодаря чему детали не будут мешать во время сборки.

    Осуществляется обратная сборка приборной панели с размещением стрелок датчиков

  5. Все стрелки датчиков и приборов должны правильно располагаться. Если слишком торопиться во время установки, можно их сломать или погнуть.
  6. Вся конструкция крепится шурупами.
  7. Питание светодиодов и лампочек объединяется, размещаются на свои места стрелки с выставлением на нулевые показатели.
  8. Работа приборов и датчиков панели обязательно проверяется бортовым компьютером. Если все функционирует нормально, приборная панель собирается и возвращается в исходное состояние.

    Собранная и проверенная панель приборов ВАЗ 2114

Видео: замена лампочек подсветки приборной панели ВАЗ 2114

Замена лампочек подсветки приборной панели ВАЗ 2114 — лёгкая работа, подвластная самым неопытным владельцам автомобиля. Восстановить её работоспособность можно за считаные минуты, главное — правильно подобрать и установить лампы датчиков и приборов.


Замена фары на приоре без снятия бампера

История марки ВАЗ 2114 «рассказывает» нам, что представляемая модель является копией знаменитой «девятки», однако допускается небольшая неточность: базовой для данной модели послужила 21093, которая стала наиболее удачной модификацией «эксклюзивного» авто. Аналогично, как и вся серия «Самара 2», данная модель впитала ряд изменений, которые коснулись дизайна машины и некоторых важных узлов.

Этот экземпляр из популярного «семейства» получил более обтекаемый по сравнению с моделью 21093 экстерьер. Данный элемент дизайна формирует интересный эффект – основные корни дебютной серии «Лада Самара» усматриваются с трудом.

Как заменить все лампы на ВАЗ 2113-ВАЗ 2115?

Примечание!
Прежде чем начать, обязательно учтите для себя одну вещь, ни в коем случае не беритесь пальцами руки за стеклянную колбу а иначе из-за этого ваша лампочка может гораздо быстрее выйти из строя, поэтому рекомендуем замену ламп вам производить в обязательно чистых перчатках, но если же вы уже взялись пальцами руки за стеклянную колбу, то в таком случае перед тем как устанавливать лампу протрите при помощи чистой тряпки смоченной в спирте всю колбу, от жира и грязи! (Эта информация относиться только к галогеновой лампе, на маленькую лампу габаритного света и на лампу указателя поворота соблюдать эту процедуру не следует, но всё же рекомендуем вам при работе с лампочками пользоваться чистыми перчатками)

Замена лампы ближнего и дальнего света:

1) Как уже было сказаyо ранее, лампа на ближней и дальний свет идёт всего лишь одна но она двух нитевая, поэтому чтобы её заменить вам нужно будет сперва открыть капот у автомобиля и после чего на обратной стороне блока фары разыскать два болта (Болты указаны стрелками) которые крепят крышку фары, после того как выйдёте эти болты полностью их рукой отверните и после чего как показано на маленьком рисунке ниже, снимите пластмассовую крышку с блока фары.

Примечание!
После снятия крышки с блока фары, вам предстоит работать с электроникой поэтому рекомендуется при работе с ней обесточивать аккумулятор, для того чтобы не происходило никаких замыканий при работе, а о том как обесточить аккумулятор, см. в статье под названием: «», пункт 1!

2) Теперь когда автомобиль обесточен, отсоедините от вывода галогеновой лампы колодку проводов и после чего отведите её в сторонку.

3) Затем присмотритесь внимательно к выводам галогеновой лампы, там будет стоять пружинный фиксатор который удерживает лампочку при езде для того чтобы она не вывалилась из фары, так вот взявшись рукой откиньте этот пружинный фиксатор вниз, как показано на маленьком фото ниже и после чего потянув за выводы лампы (Для наглядности выводы указаны красными стрелками), извлеките её из отверстия в котором она находиться.

Примечание!
Новая галогеновая лампа устанавливается в блок фары, в обратном порядке снятию, но только при установке всегда помните то что до стеклянной колбы пальцами руки дотрагиваться нельзя, иначе лампа у вас быстро перегорит и не будет работать!

Замена лампы габаритного света:

Данная лампа заменяется очень просто, для того чтобы вы смогли снять старую лампу, сперва нужно будет открыть капот и снять ту самую пластмассовую крышку о которой шла речь чуть выше, в рубрике «», так вот снимите сперва полностью эту крышу и просто потянув за провода которые подходят к лампе габаритного света, вытяните её из отверстия в котором она находиться и после чего взявшись рукой за саму лампу, извлеките её просто из отверстия, тем самым вы её извлечёте из патронника, как показано на маленьком фото чуть ниже:

Примечание!
В некоторых автомобиля семейства Самара оптика немного изменена, поэтому на каких то машинах встречаются фары габаритного света которые удерживаются просто за счёт натяга, а есть и те которые именно закрепляются в патроннике, те которые держаться за счёт натяга поворачивать никуда не нужно просто потянуть силой за неё она и выйдет (Данная лампа изображена на маленьком фото выше), а вот те которые именно крепятся в патроннике, нужно поворачивать против часовой стрелки и только после этого их вынимать, поэтому прежде чем тянуть за неё попробуйте провернуть против часовой стрелки!

Замена лампы указателя поворота:

1) Замена этой лампы тоже не составит никакого труда, поэтому как всегда сперва вам нужно будет открыть капот у автомобиля и после чего разыщите патрон который идёт совместно с лампой и встраивается в сам указатель поворота, так вот после нахождения патрона, возьмите его рукой и поверните против часовой стрелки как показано ниже на рисунке, а после поворачивания патрона потяните за него и тем самым извлеките его из указателя поворота совместно с лампой.

2) И в завершение когда патрон и лампа будут находиться у вас в руке, нажмите на саму лампочку и поверните её так же как и патрон против часовой стрелки и после этого полностью снимите лампу с патрона.

Примечание!
Устанавливается данная лампа в обратном порядке снятию, но только при установке обратит внимание на две боковые горки (Одна из них на фото ниже указана стрелкой) которые находятся на лампе, так вот устанавливайте её таким образом чтобы эти горки вошли в пазы на патроннике и после чего повернув лампу, проследите за тем чтобы она зафиксировалась этими двумя боковыми горками!

Дополнительный видео-ролик:
Чтобы вы наглядно могли понять о том как заменяется галогеновая лампа в фаре, просмотрите видео-ролик со всеми подробностями который расположен чуть ниже:

Плюсы и минусы обычной лампы и ксенона

Преимущества ламп накаливания

  1. Стоимость агрегата, она в несколько раз дешевле ксенона.
  2. Не требует дополнительной установки оборудования.
  3. Широкая популярность и распространенность изделия.

Плюсы ксеноновых ламп

  1. Долговечность эксплуатации.
  2. Улучшенный обзор дорожного просвета.
  3. Низкая потребляемость мощности электричества.

Среди минусов можно выделить у обычных ламп невысокий световой поток лучей на дорожный просвет, а также их недолговечность и частая замена фары ВАЗ 2114. У ксенона — высокая цена и установка дополнительных элементов.

Внимание: перед тем как поменять лампочки ближнего света на ВАЗ 2114 необходимо не делать жестоких ошибок: производить замену при подключенной аккумуляторной батарее. И не проводить данную манипуляцию при заведенном двигателе автомобиля

Важно учесть, что осуществляя на ВАЗ 2114 замена ламп ближнего света нужно соблюдать интервал от момента ее отключения, так как элемент накаливания имеет предельно высокую температуру при эксплуатации

Важно учесть, что осуществляя на ВАЗ 2114 замена ламп ближнего света нужно соблюдать интервал от момента ее отключения, так как элемент накаливания имеет предельно высокую температуру при эксплуатации.

Будьте внимательны при работе со сгоревшей лампочкой, которая даже от малейшего рывка может лопнуть и разлететься на мелкие кусочки. Поэтому будет предусмотрительно работать при замене осветительного элемента в защитных очках.

Соблюдая простые правила, Вы без проблем сможете устранить причину плохого освещения и заменить лампы ближнего света.

Удачи Вам и всего наилучшего в пути!

Замена лампы и ближнего, и дальнего света в автомобилях серий «Самара» и «Самара-2» выполняется одинаково, поскольку в этих автомобилях применяются галогеновые лампы с двумя нитями накаливания — соответственно для ближнего и для дальнего света. Замену данной лампы головного освещения необходимо производить при перегорании даже одной из нитей, т.к. по существующим в России (и во многих других странах) правилам даже в светлое время суток необходимо включение ближнего света; а отсутствие дальнего света существенно влияет на Вашу безопасность при езде в сумерках. Вам может быть интересна статья о Замене лампы плафона освещения номерного знака и установке лампы багажника для ВАЗ 21099 и ВАЗ 2115

Отметим также, что все нижеперечисленные операции необходимо производить при полностью выключенном освещении автомобиля.

Итак, приступаем. Открываем капот автомобиля. Сзади фары в подкапотном пространстве имеется крышка. Необходимо открыть её, поворачивая по часовой стрелке:

Открыв крышку, можно увидеть трехконтактный разьём:

его необходимо снять.

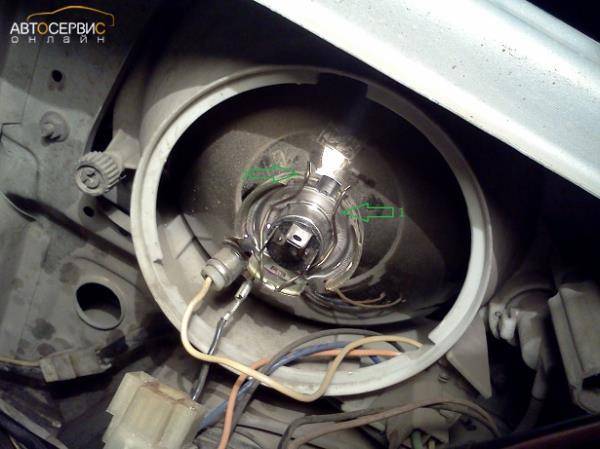

Непосредственно лампу держит два пружинных зажима (показаны на рисунке). Необходимо вывести их из пазов и опустить вниз:

Вынимаем лампу:

Обратите внимание, что новую галогеновую лампу нельзя брать за стекло, т.к. на поверхности колбы остаются жирные следы через которые ухудшается теплоотдача. Колба остывает неравномерно и в месте касания образуются трещины от температурных напряжений

Это ведет к деформации стекла колбы, а соответственно к её разгерметизации — что спровоцирует перегорание лампы в кратчайшие сроки. Если всё же касание имело место, необходимо очистить колбу проспиртованной ветошью.

Колба остывает неравномерно и в месте касания образуются трещины от температурных напряжений. Это ведет к деформации стекла колбы, а соответственно к её разгерметизации — что спровоцирует перегорание лампы в кратчайшие сроки. Если всё же касание имело место, необходимо очистить колбу проспиртованной ветошью.

Взяв новую лампу за её контакты необходимо вставить её по пазам в корпус самой фары и установить пружинные зажимы обратно в пазы. Далее подключаем разъём и закручиваем крышку фары.

Теперь необходимо проверить работу, убедившись, что и ближний, и дальний свет включаются нормально.

Источники

  • http://autovaz-2114.ru/optics-in-the-car/razbiraemsya-pochemu-ne-goryat-lampy-blizhnego-sveta-v-vaz-2114-instrukciya-dlya-avtolyubitelej/
  • http://nadomkrat.ru/optika/kak-pomenyat-lampochku-blizhnego-sveta-na-vaz-2114-vse-tonkosti-i-nyuansy-procedury
  • http://asonline.ru/remont/zamena-lampy-blizhnego-i-dalnego-sveta-na-vaz-2108-2109-21099-2113-2114-2115.html

Как заменить лампочки подсветки

Установка новых ламп — простой процесс, осуществить который под силу автовладельцам-новичкам.

Для замены понадобятся следующие приборы:

  • крестовидная отвёртка;
  • набор новых лампочек.

Замена подсветки

Для повышения качества подсветки приборной панели старые лампы желательно заменить на новые светодиоды — они дают более яркий и мягкий свет, не раздражающий глаза, обладают минимальным энергопотреблением и позволяют более точно считывать данные с приборов.

Прежде чем приступать к установке осветительных приборов, необходимо снять с музыкальной системы декоративную накладку — панель приборов и магнитола на ВАЗ 2114 связаны друг с другом, поэтому без этого шага не обойтись. Демонтаж осуществляется путём отщелкивания креплений плоской отвёрткой

Снимается накладка с нижнего края и очень осторожно, так как можно повредить все защёлки

Как разобрать приборную панель

Демонтаж приборной панели ВАЗ 2114 является первым этапом в процессе замены лампочек подсветки. Без снятия пластиковой накладки добраться до самих осветительных приборов невозможно.

Схема разбора приборной панели ВАЗ 2114

Разбирается приборная панель на ВАЗ 2114 по следующей схеме:

  1. Выкручиваются три самореза, снимается нижний выступ и накладка.
  2. На правой накладке консоли находятся пять саморезов, которые также необходимо демонтировать.
  3. Снимается экран, от аккумуляторной батареи отключается минусовая клемма.
  4. От прикуривателя отсоединяется жгут проводов.
  5. С рычага переключения передач снимается рукоять.
  6. Снимаются крепежи печки.
  7. Болты, которыми фиксируется колодка руля, аккуратно выкручиваются.
  8. С панели снимаются декоративные вставки, патроны ламп и светодиоды.
  9. Снимается лампа подсветки гидрокорректора ключом на 21.
  10. Демонтируются верхние и нижние саморезы.

После завершения демонтажа приборной панели электросхема проводки закрывается, дабы избежать попадания на нее пыли, влаги или грязи.

Заменить в панели приборов ВАЗ 2114 можно только 8 ламп из 13.

Перед установкой новых ламп с панели приборов снимается пластиковая накладка

Замена ламп подсветки

После снятия пластика можно приступать к самому процессу замены ламп.

  1. Заранее рассчитывается необходимое количество ламп для замены подсветки каждого датчика и прибора панели.
  2. Лампы и сопротивления устанавливаются в специальные места — патроны — после снятия блока. Выкручиваются патроны против часовой стрелки вручную, без использования инструментов. Новые устанавливаются на освободившиеся места, затем в них вставляются лампы. Головки светодиодов вкручиваются с соблюдением полярности.

Размещение новых ламп на панели приборов

Проверка ламп подсветки при помощи мультиметра

Осуществляется обратная сборка приборной панели с размещением стрелок датчиков

Собранная и проверенная панель приборов ВАЗ 2114

Видео: замена лампочек подсветки приборной панели ВАЗ 2114

Замена лампочек подсветки приборной панели ВАЗ 2114 — лёгкая работа, подвластная самым неопытным владельцам автомобиля. Восстановить её работоспособность можно за считаные минуты, главное — правильно подобрать и установить лампы датчиков и приборов.

Это устройство используют даже некурящие владельцы автомобилей. Ведь функционал прикуривателя ВАЗ 2114 гораздо шире, чем можно подумать по названию. В гнездо прибора подключают массу дополнительных девайсов:

  • зарядное устройство для телефона, планшета, ноутбука или прочих устройств;
  • навигацию;
  • регистратор движения;
  • компрессор с подкачкой колес.

Однако со временем прикуриватель на ВАЗ 2114 может выходить из строя, что приведет к массе неудобств. Провести ремонт элемента или поменять запчасть на новую своими руками несложно. Подробная информация о том, как на ВАЗ 2114 выявить неисправность, самостоятельно снять прикуриватель, провести диагностику элемента, сменить деталь – рассказано далее. Представлены фото- и видеоматериалы, помогающие разобраться в инструкции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
