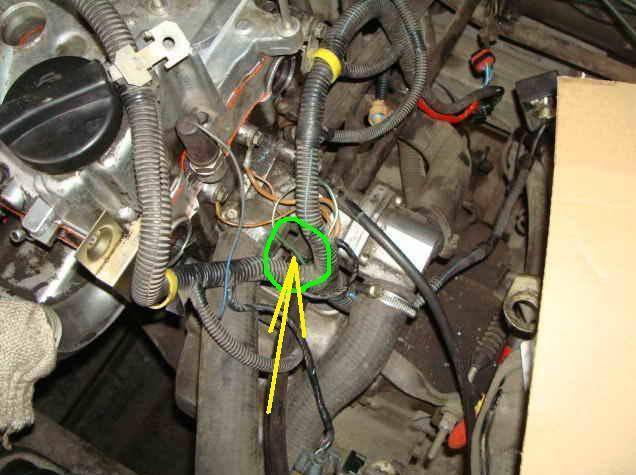

Где находится датчик включения вентилятора ВАЗ-2112 16 клапанов

Температура включения вентилятора ваз 21124 инжектор 16 клапанный двигатель

Сообщения: 279 Зарегистрирован: 02 ноя 2008, 00:00 Авто: 35-й Награды: 1

Рейтинг: 482

Репутация: 0

Благодарил (а): 2 раза Поблагодарили: 2 раза

21124. Вентилятор включается при 110 градусах

Сообщение Антоха_Колобок » 10 июн 2009, 10:49

Сообщения: 3838 Зарегистрирован: 02 окт 2008, 00:00 Откуда: Тюмень Стаж: 2004 Авто: w212, X-TRAIL 32,FZ1 Награды: 1

Рейтинг: 6 288

Репутация: +10

Благодарил (а): 7 раз Поблагодарили: 29 раз

Сообщение _lleopard_ » 10 июн 2009, 10:55

Сообщения: 667 Зарегистрирован: 03 май 2007, 00:00 Откуда: вроде Тюмень Стаж: 1951 Авто: ДЕРZZАЙ ZOOM-ZOOM Награды: 1

Рейтинг: 717

Репутация: 0

Поблагодарили: 1 раз

Сообщение GYCMAH » 10 июн 2009, 10:58

Вы исключены из клуба! Вы и ваши дети, и дети ваших детей! . на три месяца

Все я больше не могу идти! Идите дальше сами. а меня несите!

Рейтинг: 56 351

Репутация: +80

Благодарил (а): 244 раза Поблагодарили: 647 раз

Сообщение pesec » 10 июн 2009, 11:42

Источник

На ВАЗ-2110 не включается вентилятор охлаждения: что делать

Планируя осуществить демонтаж вентилятора охлаждения на ВАЗ-2110, важно знать принцип работы всей системы. Вызвать поломку вентилятора охлаждения могут разнообразные проблемы, такие как:

поломка электровентилятора (запускается лишь при условии соблюдения 100-градусного температурного режима охлаждающей жидкости);
сломался датчик включения вентилятора (срабатывает только в определенном температурном интервале, размещен у основания входного патрубка блока цилиндров);
поломка предохранителя монтажного блока;
неисправность реле вентилятора охлаждения (размещен на правой панели передней консоли салона автомобиля).

Когда предохранитель бачка расширения придет в неисправность, имея внутреннее атмосферное давление, внутренняя жидкость – антифриз – примет кипящее состояние, однако вентилятор все равно не сможет запуститься, и в данном случае проблема будет не в электрической схеме. Дело в том, что ВАЗ-2110 имеет инжекторный тип, а значит, вентилятор запустится только, когда будет температура +100 °С. В данном случае требуется замена крышки расширительного бачка. При условии, что внутри удастся удерживать давление больше чем атмосферное, температура кипения немного поднимется, и это даст возможность вентилятору запуститься в работу.

Если все же причина кроется в неисправности электрической схемы, тогда необходимо ее диагностировать. Делается это следующим образом:

Для начала проверяется работоспособность монтажного блока, убедившись в хорошем состоянии контактов с окислением. Если внешне вас что-то не устроило, смените предохранитель или же произведите зачистку контактов.
Теперь необходимо обследовать состояние датчика включения вентилятора. Запустите двигатель транспортного средства и прогрейте его до 100 градусов. Далее заглушите авто, и снова запустите. Под капотом снимите клемму с датчика вентилятора и посмотрите, как поведет себя вентилятор. В случае если он запустится, необходимо заменить датчик.
Затем переходим к осмотру электродвигателя. Если проведение всех предыдущих осмотров деталей не дало результата, тогда ничего не остается, как снять электромотор и проверить электродвигатель. Проблем с ним может огромное количество: износ щеток коллектора, их зависание, замыкание обмотки якоря (в данном случае будет исходить резкий запах).
Последним делом необходимо проверить работоспособность реле вентилятора. Если вся проблема в несрабатывании клавиши запуска вентилятора, тогда понадобится:

снять обшивку правой консоли изнутри авто, извлекая все крепежные саморезы;
найти нужное нам реле (1 из 3);
заменить его на новое.

В случае, когда вентилятор охлаждения на ВАЗ-210 работает постоянно без отключения, как в горячем, так и в холодном состоянии двигателя, тогда устранение проблем может быть разным:

если контакты электровентилятора, отвечающие за его включение, не размыкаются, тогда проверка осуществляется при помощи мультиметра, и при выявленной поломке деталь меняется на новую;
в случае когда температурный датчик или его цепь оборвались, тогда омметром производится его диагностика, и, в случае поломки, ставится новый датчик;
если сломался блок управления системы вспрыска, то блок необходимо везти специалистам на обследование и производить его прошивку ЭБУ либо же всего блока;
если термовыключатель имеет неразомкнутые контакты, тогда отключаются клеммы, являющиеся выводами термовыключателя и устанавливается новый.

Даже такая внимательная диагностика каждой детали охлаждающей системы на ВАЗ-2110 может не дать никаких положительных результатов, и вентилятор, как и ранее, не начнет работать. Здесь без консультации опытных специалистов не обойтись, придется гнать автомобиль в сервис. Там вся охлаждающая система будет пропущена через компьютерную диагностику, чтобы выявить, в чем причина выхода из строя вентилятора охлаждения.

Если ваше материальное положение позволяет вам периодически посещать автомастерские, то непременно делайте это. Как бы вы ни знали свою машину, там ее лучше проанализируют и проведут тщательную диагностику, позволив предусмотреть множественные поломки, которые могут помешать осуществлению ваших планов.

Вентилятор не включается

Причин для этого может быть несколько:

Предохранитель. В монтажном блоке может быть неисправен предохранитель F7, номиналом 20 ампер — отвечает за питание цепей электровентилятора и звукового сигнала;
Термостат. Жидкость циркулирует только по малому кругу, радиатор и датчик не нагреваются, соответственно, вентилятор не включается. Проверить можно простым прощупыванием патрубков, подходящие к радиатору должны начать греться после открывания термостата;
Датчик. У ВАЗ 2110 с карбюратором, для проверки замыкаются контакты, при неисправности прибора включится электровентилятор. У инжекторного мотора необходимо отсоединить разъем, при работающих остальных элементах ЭБУ определит разрыв в цепи, выдаст аварийный постоянный сигнал на реле, которое принудительно включит электродвигатель для охлаждения;
Реле вентилятора системы охлаждения у инжекторных двигателей ВАЗ 2110. Отключается датчик, замыкаются силовые контакты на реле, находящемся в дополнительном блоке предохранителей. Если все заработало, то проверяем управляющую обмотку: на одном контакте всегда плюс от главного реле, соединяя второй с корпусом, пытаемся услышать щелчок срабатывания. Но лучше, просто заменить для проверки реле, временно, на заведомо исправное;
Электродвигатель. При проверке отключается разъем, для принудительного включения крыльчатки напряжение подается напрямую с аккумулятора.

Если все элементы исправны, то обрыв надо искать в проводах, поочередно «прозванивая» их. Возможен также плохой контакт с корпусом автомобиля клемм проводов подключения реле и датчика. Наихудшим вариантом будет отказ ЭБУ, при этом сигнал с «ноги» 46 обычно «плавает» и не достигает значений +12 вольт (выключено) и 0 (включено).

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

Открыть капот.
Дождаться остывания мотора.
Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

вибрация;
окисление;
подгорание;
обрыв, потертости электропроводов;
старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Схема блока предохранителей

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

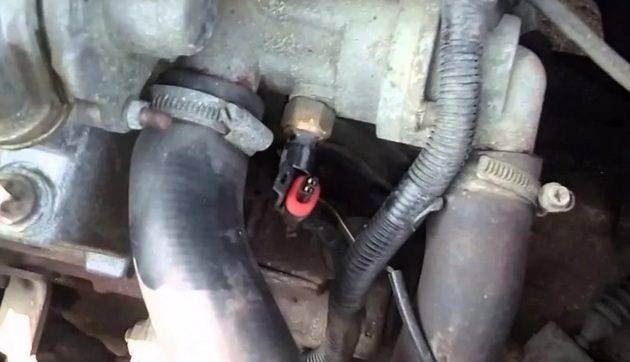

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

вентиляторной установки;
бензонасоса;
зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
Периодически обследовать составные части охлаждающей системы.
Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
Использовать раствор для устранения ржавчины, накипи.
Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
Плотность проверять ареометром.
Не смешивать охлаждающие жидкости.
Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Советы для автомобилистов

Электродвигатель вентилятора, системы охлаждения двигателя автомобиля ВАЗ-2112, включатся в работу через реле. А оно срабатывает по команде с электронного блока управления, который получает сигнал с датчика включения вентилятора. Он располагается чуть выше термостата. Его не нужно путать с датчиком температуры охлаждающей жидкости, который работает на указатель температуры, находящийся на щитке приборов. Он расположен ниже датчика вентилятора.

Если стрелка указателя температуры поползла в красную зону шкалы, а шума включения вентилятора системы охлаждения не слышно, то придётся искать причину этой неисправности. Для начала, нажмите на кнопку звукового сигнала, тем самым Вы проверите, цел ли предохранитель F7 (20А), который защищает электрическую цепь вентилятора. Есть звук сигнала, значит, предохранитель цел, и открывать монтажный блок, не стоит.

Дальше проверяем реле вентилятора. Оно находится справой стороны передней консоли, где располагаются ноги пассажира. Вскрываем крышку, исходное реле стоит первым с левого края. Проверить его можно поставив, вместо него, такое же исправное. А если, замкнув контакты №85 и №86, вентилятор, при включенном зажигании, заработает, значит, он исправен. Электродвигатель вентилятора можно проверить и другим способом, подсоединив его напрямую к аккумуляторной батарее.

Наиболее частой причиной отказа в работе вентилятора системы охлаждения, является датчик включения вентилятора. Его проверяют прогрев двигатель до температуры чуть более 100 градусов, а затем двигатель глушат, оставив включённым зажигание. Снимают клемму с датчика. Если вентилятор заработает, то датчик неисправен. Естественно предварительно проверяют, исправен ли сам вентилятор. При исправности всех выше перечисленных устройств, причиной не включения вентилятора будет электронный блок управления.

Водитель автомобиля ВАЗ-2112 может самостоятельно проверить всю электрическую схему включения вентилятора, за исключение ЭБУ.

нужна помощь не включается вентилятор охлаждения на ваз 2112,подскажите в чем может быть проблема?на прямую замыкаю работает а так нет машина начинает кипеть(печка работает термостат открывается

Комментарии 55

ДРУЗЬЯ ДЕЛО БЫЛО В КРЫШКЕ БАЧКА)

Залип клапан на крышке расширительного бочка!

ДРУЗЬЯ ДЕЛО БЫЛО В КРЫШКЕ БАЧКА)

Какую температуру показывает приборка во время движения?

если сам причину не найдешь, то так и езжай на аварийном режиме до автоэлектрика

релюху попробуй поменять, была такая проблема, сразу пропала после замены реле. Она в бороде, сними боковую обшивку в ногах пассажира, там их 3, или просто попробуй их местами поменять, вдруг контакт закис или типа того

Не работает вентилятор охлаждения ВАЗ-2110. Схема включения вентилятора охлаждения

Для обеспечения безопасного и стабильного теплового режима двигателя внутреннего сгорания требуется четкая работа системы охлаждения. Малейший сбой приведет к перегреву мотора, что чревато прогоранием прокладки головки БЦ или выходом из строя элементов поршневой группы.

Вентилятор радиатора – один из ключевых узлов системы охлаждения автомобиля. Его роль заключается в своевременном принудительном охлаждении жидкости в радиаторе. Проблемы с его включением — нередкое явление для наших машин.

В этой статье мы поговорим о возможных причинах, по которым не работает вентилятор охлаждения ВАЗ-2110, а также рассмотрим варианты их устранения. Но прежде давайте разберемся в его конструкции и принципе работы.

Вентилятор работает постоянно

Конструктивно вентилятор радиатора состоит из:

каркаса (рамы);
привода (электродвигателя);
крыльчатки.

Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Это более редкий дефект, он возникает в следующих случаях:

Не размыкаются контакты датчика, горит лампа «Проверь двигатель», у карбюраторных ВАЗ 2110 при отключении разъема, вентилятор выключается;
Оборвались провода к прибору (только у инжектора);
«Залипло» реле в замкнутом состоянии.

Не размыкаются контакты датчика, горит лампа «Проверь двигатель», у карбюраторных ВАЗ 2110 при отключении разъема, вентилятор выключается;
Оборвались провода к прибору (только у инжектора); «Залипло» реле в замкнутом состоянии.
Для устранения неисправности необходима замена отказавшего элемента.

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

отсоедините разъем от датчика;
переведите режим измерения мультиметра на «20 В постоянное напряжение»;
присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

Открыть капот.
Дождаться остывания мотора.
Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.
