Где находятся предохранители на Лада Калина (+элетросхема)

Предохранители и реле в Ладе Калина

Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.

Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.

Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.

Блок реле и предохранителей

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники.

• Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы.
• Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.
• Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач.
• Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники.

• Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2.
• Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью.
• Если механизм «закусило» при поднятом положении стекла, это может помочь.
• Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора.
• Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

• Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5.
• Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла.

• Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6.
• Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.
• Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6.
• Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, стеклоомыватель.

• Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах.
• Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.

Где находятся предохранители на Лада Калина: фото, видео, схема

Как известно, предохранители защищают электроприборы от короткого замыкания. Но, не все автолюбители знают, где находится панель предохранителей у Лады Калины. Это обязательно нужно знать, поскольку первое, где ищутся неисправности именно это место.

Где находится панель предохранителей

Расшифровка монтажного блока предохранителей на Калине

У Лады Калины две панели предохранителей, которые расположены в разных местах. Обе находятся в салоне автомобиля, поэтому под капот не нужно лезть, чтобы заменить сгоревший элемент.

Основной блок предохранителей

Первая панель находится под ручками управления включения светом, слева от рулевого колеса. Но как до него добраться, чтобы ничего не сломать:

1. Слева тянем на себя панель управления светом.

   Отщелкиваем панель управления светом, чтобы добраться к предохранителям

2. Открыв крышку, увидим основной монтажный блок.

   Панель предохранителей расположенная под регулятором света

Вспомогательный блок

Вспомогательный блок управления предохранителей находится в центральной консоли возле прикуривателя. Как его открыть:

1. Поддев, аккуратно отверткой крышку на консоли прижимаем ее в заднюю сторону.

   Дополнительный монтажный блок расположен на центральной консоле

2. Теперь демонтируем крышку, где видно монтажный блок предохранителей двигателя.

   Вид блок управления предохранителями двигателя Калина

Схемы панели предохранителей на Лада Калина

Рассмотрим, основные схемы блоков управления предохранителей и их подключения.

Схема подключения монтажного блока предохранителей Калина Схема предохранителей и их подключения в Калине

Выводы

Найти блок предохранителей на Ладе Калине достаточно легко. Конструкторы побеспокоились, чтобы доступ к нему был максимально хороший для пользователя автомобиля, поэтому замена элементов не займет много времени и сил, что становится идеальным вариантом для устранения неисправностей в пути.

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохра­нителей располагается слева от рулевой колонки на панели прибо­ров.

Перед заменой реле или предохраните­лей обязательно отсоедините минусовую клемму аккумулятора.

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы

F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели ком­бинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключа­тель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнали­затор наружного освещения в комбинации приборов, лампы освеще­ния номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв) –

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохра­нитель следует устанавли­вать вместо вышедшего из строя только после опреде­ления и устранения причины неисправности

Разрешается использовать только стандарт­ные предохранители, рассчи­танные на определенную ве­личину номинального тока. Применение са­модельных предохранителей или предохранителей увели­ченного номинала может при­вести к выходу из строя эле­ментов электрооборудования, а возможно, и к пожару.

Схема панели приборов Lada Kalina

1,2,3,4 — колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5,6 — колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 7 — колодка жгута проводов панели приборов к колодке жгута проводов 8 — колодка жгута проводов панели приборов к колодке жгута проводов переднего; 9 — модуль управления светотехникой; 10 — выключатель зажигания; 11 — переключатель режимов бортового компьютера; 12 — переключатель стеклоочистителей; 13 — выключатель звукового сигнала; 14 — переключатель световой сигнализации; 15 — комбинация приборов; 16 — датчик температуры испарителя; 17 — датчик температуры воздуха салона; 18 — выключатель кондиционера; 19 — контроллер системы автоматического управления климатической установкой; 20 — моторедуктор заслонки отопителя; 21 — выключатель обогрева заднего стекла; 22 — выключатель аварийной сигнализации; 23 — выключатель сигнала торможения; 24 — прикуриватель; 25 — блок управления электроусилителем; 26,27 — колодки жгута проводов панели приборов к радиоаппарату; 28 — лампа подсветки табло управления отопителем; 29 — осветитель; 30 — монтажный блок: 31 — переключатель электродвигателя отопителя; 32 — электродвигатель отопителя; 33 — сопротивление добавочное электродвигателя отопителя; 34 — плафон освещения вещевого ящика; 35 — выключатель освещения вещевого ящика; 36 — блок управления автомобильной противоугонной системы АПС-6; 37 — модуль надувной подушки безопасности водителя; 38 — модуль надувной подушки безопасности пассажира; 39,40 — колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания.

КЗ — дополнительное реле стартеров; К4 — дополнительное реле; К5 — реле-прерыватель указателей поворота и аварийной сигнализации; К6 — реле стеклоочистителя; К7 — реле включения дальнего света фар; К8 — реле звукового сигнала; К9 — реле включения противотуманных фар; К10 — реле включения обогрева заднего стекла; К11 — реле электрообогрева сидений; К12 — реле включения муфты компрессора кондиционера;

Жгут проводов панели приборов — 11186-3724030-20.

Предохранители топливного насоса и вентилятора охлаждения двигателя Lada Kalina (ВИДЕО)

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открыва­ем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей пово­рота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

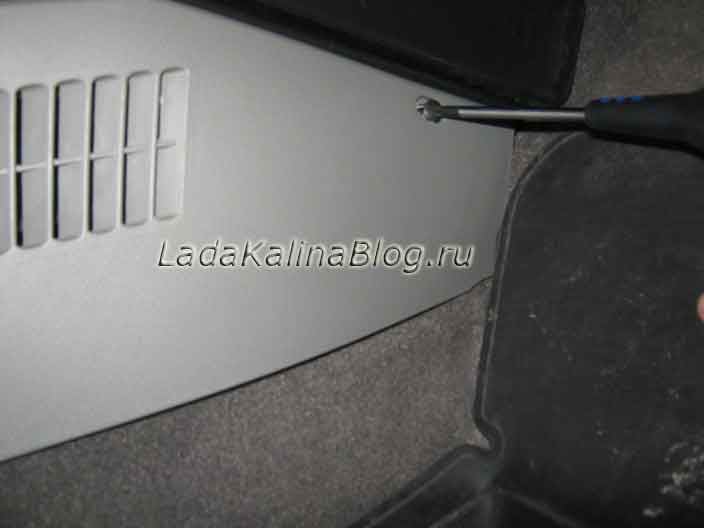

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Замена предохранителей

Для того чтобы извлечь предохранители «Лады Калины» из гнезда, в монтажном блоке есть 2 пинцета. Большого размера предназначен для реле, поменьше – для предохранителей. Понять исправность описываемого можно по легкоплавкой вставке. Если эта вставка расплавлена, то последний подлежит замене.

При замене необходимо использовать точно такие же предохранители, какие на «Калине» были установлены заводом-изготовителем. Категорически запрещено применять предохранитель большего или меньшего значения номинального тока. Если вы замените на элемент меньшего значения, то он попросту сразу перегорит, т.к. не будет рассчитан на пропуск необходимого тока для включения электроприбора. Если же заменить на предохранитель большего значения, то в случае короткого замыкания он не приостановит подачу тока. В лучшем случае при таких обстоятельствах сгорит и выведет из строя электроприбор, за который отвечает. В худшем – есть вероятность возгорания проводки, а вместе с ней и самого автомобиля.

Очень важно! Перед тем как производить манипуляции с предохранителями «Лады Калины» либо другого автомобиля, необходимо снять клемму с аккумулятора. Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО

Предохранители являются долгослужащими элементами автомобиля. Поэтому если вам приходится часто их менять, то необходимо обратиться за помощью к электрикам на СТО.

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

1. Силовая цепь главного реле
2. Топливный насос
3. Цепь постоянного питания ЭБУ
4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

1. Включение вентилятора охлаждения двигателя (низкая скорость)
2. Главное реле
3. включение вентилятора охлаждения двигателя (высокая скорость)
4. предохранитель вентилятора
5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Привет всем.Вчера когда ехал с работы случилась неприятность. Смотрю стрелка температуры двигателя показывает 100градусов и не падает. Ехал с кондером. Проехал минут 20 температура не падает. Пока ждал человека температура упала. Поехал она опять 100 градусов ехал по пробкам пока она не перевалила за 100, я сразу остановил машину и поднял капот. Понял что вентилятор охлаждения не крутится, крутится только вентилятор кондиционера. Хоть что то конечно, но его не хватает в пробках и тем более с включенным кондером. Подождал минут 15 и поехал дальше благо пробок больше не было. По пути заехал в лада деталь и купил реле на всякий случай. Приехал домой, как раз приехал братан и начали разбираться в чем проблема.Во первых долго искал картинку где находится реле включения вентилятора охлаждения на калине.Нашел вот фото.

Короче говоря это 3-е реле. Чтобы добраться к нему снимаете пластиковый кожух со стороны пассажира.Там один шуруп открутить. Затем надо ключем на 10 открутить планку с релюхами. Там одну гаечку открутить и вынуть планку из под панели. Замена реле не помогла. Стали разбиратся дальше. Оказалось что подгорели контакты на разъеме который подключается в вентилятор. Подогнули контакты и все работает. Думаю надо заменить будет этот разъем на новый.

Общая схема электрооборудования ВАЗ 1118

1 — блок-фара; 2 — мотор-редуктор очистителя ветрового стекла; 3 — генератор; 4 — аккумуляторная батарея; 5 — стартер; 6 — звуковой сигнал; 7 — датчик незакрытого капота; 8 — переключатель стеклоподъемника правой передней двери; 9 — мотор-редуктор стеклоподъемника правой передней двери; 10 — электронасос омывателя ветрового стекла; 11 — соединительные колодки проводов для подключения правого (переднего) динамика аудиосистемы; 12 — электропривод блокировки замка правой передней двери с датчиком незакрытой двери; 13 — датчик температуры окружающего воздуха; 14 — соединительная колодка жгута проводов для подключения к жгуту системы управления двигателем; 15 — электропривод блокировки замка левой передней двери (с датчиком незакрытой двери и выключателем центрального замка); 16 — датчик недостаточного уровня тормозной жидкости; 17 — соединительные колодки проводов для подключения левого (переднего) динамика аудиосистемы; 18 — переключатель стеклоподъемника правой передней двери (установлен на водительской двери); 19 — переключатель стеклоподъемника левой передней двери; 20 — переключатель центрального замка; 21 — мотор-редуктор стеклоподъемника правой передней двери; 22 — блок дистанционного управления; 23 — блок управления иммобилайзером (АПС-6); 24 — монтажный блок; 25 — щиток приборов; 26 — правый боковой указатель поворота; 27 — лампа освещения вещевого ящика; 28 — выключатель лампы освещения вещевого ящика; 29 — выключатель сигналов торможения; 30 — выключатель (замок) зажигания; 31 — блок управления освещением; 32 — подрулевые переключатели; 33 — левый боковой указатель поворота; 34 — соединительные колодки проводов для подключения левого (заднего) динамика аудиосистемы; 35 — электропривод блокировки замка левой (задней) двери с датчиком незакрытой двери; 36 — электровентилятор отопителя; 37 — дополнительный резистор отопителя; 38 — переключатель отопителя; 39 — выключатель аварийной сигнализации; 40 — выключатель соленоида блокировки заднего хода; 41 — выключатель обогрева заднего стекла; 42 — соединительные колодки проводов для подключения правого (заднего) динамика аудиосистемы; 43 — электропривод блокировки замка правой задней двери (с датчиком незакрытой двери); 44 — топливный модуль системы управления двигателем; 45 — выключатель фонарей заднего хода; 46 — выключатель контрольной лампы стояночного тормоза; 47 — прикуриватель; 48 — соленоид блокировки заднего хода; 49 — соединительные колодки проводов для подключения головного устройства аудиосистемы; 50 — лампы подсветки на накладке центральной консоли панели приборов; 51 — блок управления электроусилителем рулевого управления; 52 — плафон освещения салона; 53 — задний фонарь; 54 — колодка для подключения электропривода блокировки замка крышки багажного отделения*; 55 — датчик незакрытой крышки багажного отделения; 56 — фонари освещения номерного знака; 57 — дополнительный фонарь сигнала торможения; 58 — элемент обогрева заднего стекла; 59 — лампа освещения багажного отделения.
