Общее устройство кузова
Чтобы разобраться, из чего состоит кузов легкового автомобиля, следует рассмотреть основные детали, которые входят в его устройство. Для более простого понимания, устройство кузова автомобиля можно условно разделить на три отсека. Из чего же состоит кузов? Общая схема расположения частей следующая:
- моторная зона – предназначена для расположения силового агрегата и дополнительно выполняет функцию пассивной безопасности автомобиля;
- пассажирская часть – нужна для размещения пассажиров и органов управления автомобилем;
- багажный отсек – используется для багажа;
Рассмотрим, из чего состоит каждый из этих элементов более подробно.
Моторная часть состоит из следующих основных деталей:
- передние верхняя и нижняя поперечины;
- фронтальные лонжероны;
- нижняя поперечина для расположения двигателя.
Схема расположения деталей пассажирского отсека легкового авто следующая:
- нижняя передняя балка под лобовым окном;
- передняя и задняя поперечины крыши;
- боковой лонжерон крыши;
- передние, боковые и задние стойки;
- пороги;
- днище;
- усиливающие конструкции днища.
В других источниках названия деталей кузова могут незначительно отличаться, однако сути дела это не меняет. Приведенная схема позволяет в общих чертах разобраться, из чего состоит кузов и каково его устройство.
Все части пассажирского отсека легкового авто имеют необходимую жесткость, которая обеспечивает надежное крепление облицовочных и функциональных деталей. Помимо этого устройство пассажирской части делается таким образом, чтобы обеспечить максимальную пассивную защиту в случае боковых столкновений.
Устройство кузова легковых машин зависит от модели, производителя и других деталей. Однако в большинстве серийно выпускаемых машин схема расположения кузовных деталей примерно одинакова. Резкое отличие имеют только спортивные автомобили и прототипы концептуально новых моделей, произведенных в количестве нескольких единиц. Кузов таких машин может иметь иную конструкцию.
Как проверить исправность АКПП при первичном осмотре
Сразу отметим, проверка коробки автомат является важнейшим этапом при подборе подержанного автомобиля. Частой и распространенной ошибкой является проверка только двигателя на машине б/у, оценка состояния кузова, выявление скрытых повреждений после ДТП и т.д. При этом трансмиссии по тем или иным причинам не уделяется должного внимания.
Важно понимать, что при покупке машины с пробегом, АКПП нужно тщательно проверить. Дело в том, что ремонт коробки автомат может оказаться дороже, чем капремонт ДВС или некоторые виды кузовных работ. Само собой, можно на каждой приглянувшейся машине сразу отправляться на СТО для диагностики, однако в этом случае потери времени и расходы на подбор подходящего варианта значительно возрастут
По этой причине нужно знать, как проверить коробку автомат прямо на месте. Итак, поехали!
Само собой, можно на каждой приглянувшейся машине сразу отправляться на СТО для диагностики, однако в этом случае потери времени и расходы на подбор подходящего варианта значительно возрастут. По этой причине нужно знать, как проверить коробку автомат прямо на месте. Итак, поехали!
На что обратить внимание при беседе с продавцом
Прежде всего, на срок службы АКПП сильно влияет качество обслуживания и особенности эксплуатации. Простыми словами, нужно понять, как предыдущий владелец обслуживал автомат. Следует задать несколько основных вопросов:
- была ли коробка в ремонте (если да, почему и на каком пробеге, что ремонтировалось/менялось, где восстанавливалась АКПП, есть ли гарантия на работы);
- когда обычно проводилась и когда была последняя замена масла в коробке автомат, а также по какой причине (по регламенту и по пробегу, по состоянию смазки или по другой необходимости);
- какой способ был применен для замены масла в АКПП (замена со снятием поддона, частичная замена (освежение), аппаратная замена);
- какую жидкость ATF заливали в коробку (оригинал или аналоги);
- производилась ли замена фильтра АКПП и т.д.
Также важно попросить продавца фактически подтвердить ту информацию, которую он предоставляет (наличие сервисной книги с отметками, заказ-наряды, акты выполненных работ, чеки и т.д.). В случаях, когда пробег у авто не большой (например, машина с «классическим» автоматом и реальным пробегом 120-130 тыс.км.), а также АКПП не ремонтировалась и комплексно обслуживалась каждые 50-60 тыс. км., тогда вероятность исправного состояния трансмиссии достаточно высокая
км., тогда вероятность исправного состояния трансмиссии достаточно высокая
В случаях, когда пробег у авто не большой (например, машина с «классическим» автоматом и реальным пробегом 120-130 тыс.км.), а также АКПП не ремонтировалась и комплексно обслуживалась каждые 50-60 тыс. км., тогда вероятность исправного состояния трансмиссии достаточно высокая.
Главное, чтобы использовались оригинальные трансмиссионные жидкости или высококачественные аналоги, а также регулярно менялся фильтр АКПП. В этом случае коробка волне может находиться в хорошем состоянии и иметь приемлемый остаточный ресурс (около 40-50%).
Однако если продавец наездил 80-90 тыс. км. и только что сменил масло перед продажей (масло на щупе чистое и прозрачное), или же масло не менялось и владелец утверждает, что автомат не обслуживаемый, тогда это повод для серьезной проверки АКПП на конкретном авто, обоснованного торга или полного отказа от покупки.
Еще добавим, что нужно задавать вопрос касательно того, как эксплуатировался автомобиль
Самому следует отдельно обращать внимание на косвенные признаки, указывающие на тяжелую эксплуатацию. Например, пробег или возраст у машины небольшой, обслуживался данный автомобиль регулярно, однако имеется фаркоп или следы от него, вызывает нарекания общее состояние кузова, ходовой части и т.д. Вполне возможно, что такой автомобиль эксплуатировался не по назначению, активно использовался в такси, для перевозки грузов, буксировки прицепа, ездил только по грунтовым дорогам, в горной или пересеченной местности и т.д
Как правило, явные или скрытые следы активной и агрессивной эксплуатации достоверно укажут на то, что у машины была «тяжелая» жизнь
Вполне возможно, что такой автомобиль эксплуатировался не по назначению, активно использовался в такси, для перевозки грузов, буксировки прицепа, ездил только по грунтовым дорогам, в горной или пересеченной местности и т.д. Как правило, явные или скрытые следы активной и агрессивной эксплуатации достоверно укажут на то, что у машины была «тяжелая» жизнь.
2012 год: двигатель с высокой степенью сжатия – воспламенение бензина от сжатия
Наука не стоит на месте. Если бы наука не развивалась, то сегодня мы бы до сих пор жили в Средневековье и верили в колдунов, гадалок и что земля плоская (хотя сегодня все равно есть немало людей, которые верят в подобную чушь).
Не стоит на месте наука и в автопромышленности. Так, в 2012 году в мире появилась очередная прорывная технология, которая, возможно, совсем скоро перевернет весь автомир.
Речь идет о двигателях с высокой степенью сжатия.
Мы знаем, что чем меньше сжимать воздух и топливо внутри двигателя внутреннего сгорания, тем меньше мы получим энергии в тот момент, когда топливная смесь воспламеняется (взрывается). Поэтому автопроизводители всегда старались делать двигатели с немаленькой степенью сжатия.
Но есть проблема: чем выше степень сжатия, тем больше риска самовоспламенения топливной смеси.
Поэтому, как правило, ДВС имеют определенные рамки в степени сжатия, которая на протяжении всей истории автопромышленности была неизменяемой. Да, каждый двигатель имеет свою степень сжатия. Но она не меняется.
В 1970-х годах в мире был распространен неэтилированный бензин, который при сгорании дает огромное количество смога. Чтобы как-то справиться с ужасной экологичностью, автопроизводители начали использовать V8 моторы с низким коэффициентом сжатия. Это позволило снизить риск самовоспламенения топлива низкого качества в двигателях, а также повысить их надежность. Дело в том, что при самовоспламенении топлива двигатель может получить непоправимый урон.
Но затем при массовом появлении электронного впрыска автопроизводители с помощью компьютера стали применять различные настройки, автоматически регулирующие качество топливной смеси, что позволило существенно улучшить экономичность двигателей и снизить уровень вредных веществ в выхлопе. Но главное, что удалось сделать с помощью компьютерных настроек и регулировки топливной смеси, – это снизить до минимума риск самовоспламенения топлива. В итоге со временем стало невыгодно использовать большие мощные моторы с низкой степенью сжатия. Так автопромышленность ввела новую моду – уменьшение количества цилиндров. Чтобы сохранить мощность в моторах, автопроизводители стали использовать турбины. Но главное – благодаря электронике, которая управляет качеством топливной смеси, автопроизводители снова могут создавать моторы с большой степенью сжатия, не опасаясь самовоспламенения топлива.
Но в 2012 году компания Mazda удивила весь мир, представив фантастический мотор SKYACTIV-G, который имеет невероятно высокий коэффициент сжатия для серийного двигателя. Степень сжатия этого мотора составляет 14:1. Это позволяет мотору извлекать энергию почти из каждой капли бензина без образования смога.
Следующим шагом для Mazda стал новый мотор SKYACTIV-X, который использует контролируемое зажигание (система SPCCI). Благодаря этой системе появилась возможность воспламенять бензин практически за счет одного только сжатия. То есть как в дизельных моторах. Также в двигателях SKYACTIV-X есть возможность воспламенять топливо обычным образом. Причем электроника автоматически выбирает, как выгоднее воспламенять бензин в камере сгорания. Все зависит от потребностей водителя и условий движения.
Например, если вам нужна сила (крутящий момент), то двигатель SKYACTIV-X будет воспламенять топливо от силы сжатия (почти как дизель). Если вам нужна мощность, то мотор с высокой степенью сжатия будет воспламенять топливо обычным образом. Причем реально для придания мощности будет использована последняя капля бензина.
Даже спустя столетие и даже с появлением альтернативных видов топлива, а также с появлением электрокаров двигатели внутреннего сгорания остаются главными силовыми агрегатами в автопромышленности. И несмотря на то что многие эксперты считают, что ДВС изжил себя и в скором времени должен исчезнуть из автомира, нам кажется, что двигатель внутреннего сгорания еще не развился до конца. Также мы считаем, что мир в ближайшие 100 лет все равно не будет готов полностью отказаться от ДВС, работающих на бензине.
И кто его знает, что нам подготовят автомобильные компании в ближайшем будущем. Ведь их инженеры не зря получают бутерброды с черной икрой. Вполне возможно, что уже скоро очередной автопроизводитель удивит нас какой-нибудь новой технологией в ДВС.
Общее устройство автомобиля
Основными составными частями в конструкции автомобиля, как мы уже писали выше, являются:
- Двигатель;
- Кузов;
- Шасси;
- Электрооборудование.
Все они состоят из множества отдельных элементов, деталей, узлов и агрегатов.
Двигатель – это сердце автомобиля. Он является источником механической энергии и приводит наше авто в движение. Наибольшее распространение в автомобилестроении получили двигатели внутреннего сгорания и дизельные моторы. Однако в последние годы все большую популярность завоевывают автомобили, оснащенные электрическими и гибридными двигателями.
Кузов автомобиля может иметь рамную и безрамную конструкцию. Как правило, в современных легковых автомобилях рама отсутствует, а все узлы и агрегаты крепятся непосредственно к кузову. Именно поэтому такой кузов называют несущим – данное конструкторское решение устройства автомобиля позволяет максимально снизить его массу. Советуем также ознакомиться с классификацией автомобилей по типу кузова.
Шасси автомобиля заслуживает отдельного внимания. Оно представляет собой множество механизмов, в задачи которых входит передача крутящего момента от силового агрегата (двигателя) к ведущим колесам, передвижение автомобиля и управление им. Эти группы механизмов называются трансмиссия, ходовая часть и механизм управления автомобилем.
- Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам, тем самым, позволяя изменять крутящий момент по величине и направлению. Трансмиссия двухосного автомобиля с передним расположением двигателя и приводом на задние колеса обычно состоит из таких механизмов: сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси.
- Ходовая часть автомобиля состоит из рамы или несущего кузова, переднего и заднего мостов, подвески (рессоры и амортизаторы), колес и шин. Подробнее о видах и типах подвесок автомобилей.
- Механизм управления автомобилем состоит из рулевого управления и тормозной системы (с барабанными и дисковыми тормозами). Он позволяет изменять направление и скорость движения автомобиля, останавливать его и удерживать на месте.
Кроме вышеперечисленных узлов, агрегатов и механизмов абсолютно все автомобили оснащены электрооборудованием, состоящим из источников и потребителей электрического тока.
Электрооборудование автомобиля запускает и дает возможность работать двигателю, освещает и обогревает салон машины, позволяет без проблем передвигаться в темное время суток и в непогоду, поддерживает противоугонную систему, заботиться о нашей с вами безопасности на дороге, превращает автомобиль в концертный зал или даже в кинотеатр, и выполняет множество других полезных и очень важных функций.
Двигатель внутреннего сгорания (ДВС)
Основной элемент авто. Функция – приводит авто в движение.
Машины оснащают бензиновыми, дизельными моторами и электродвигателями.
ДВС, работающие на бензине или дизеле, состоят из: блока и головок цилиндров, распредвала, выхлопной системы, впускной системы (для подачи воздуха), карбюратора, инжектора.
Принцип работы 4-тактного двигателя
Теперь о принципе работы 4-тактных двигателей. Опять же возьмем одноцилиндровый двигатель мотоцикла, но на этот раз «Honda CB 125E».
У этого мотора тоже цилиндр расположен над картером и имеет воздушное охлаждение.
Внутри цилиндра установлен поршень, связанный с коленвалом посредством шатуна. Сверху цилиндр закрыт головкой.
Конструктивной особенностью этого двигателя является наличие механизма, который обеспечивает подачу смеси и отвод продуктов горения – газораспределительный механизм.
Установлен у этого мотора он в головке блока. Суть работы этого механизма – своевременное открытие впускного и выпускного окон, которые закрыты клапанами.
Работает все по такому принципу. Вначале – такт впуска. Чтобы обеспечить этот такт, поршень должен двигаться от ВМТ вниз. При этом клапан открывает впускное окно, через которое разрежением засасывается топливо в цилиндр.
После достижения НМТ впускное окно клапаном закрывается, поршень в это время начинает двигаться вверх, начинается такт сжатия.
При этом такте оба окна закрыты, цилиндр полностью герметичен, а поршень при движении вверх сжимает горючую смесь, поступившую ранее.
При подходе поршня к ВМТ, когда смесь по максимуму сжата, производится ее воспламенение от искры свечи.
Избыточное давление при сгорании заставляет двигаться поршню вниз – происходит рабочий ход, при котором окна тоже остаются закрытыми.
После достижения НМТ, поршень начинает движение вверх, в этот момент клапан открывает выпускное окно и поршень выталкивает через него продукты горения.
В результате получается, что для выполнения тактов впуска и сжатия нужен один оборот колен. вала, а для рабочего хода и выпуска – еще один оборот.
Это были принципы работ 2-тактного и 4-тактного двигателей на примере мотоциклов.
Эти принципы используются на всех двигателях внутреннего сгорания – от моторчика авиамодели до мощного 12-цилиндрового мотора танка.
Система вентиляции картера двигателя с клапаном EGR, устройство, принцип работы, проверка, чистка

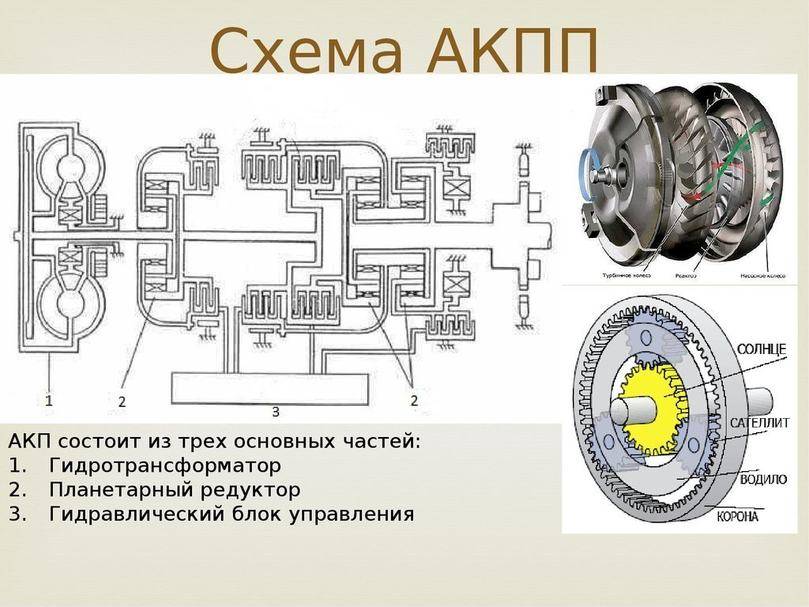

Устройство автоматической коробки передач
Автоматическая коробка передач имеет сложное строение и сам механизм, посредством которого обеспечивается переключение передач, сложен. Суть этого процесса сводится к включению и выключению муфт и тормозов посредством давления рабочей жидкости.
Есть несколько видов АКПП, которые имеют некоторые различия в конструкции, но основные элементы у них одинаковые.
- Гидравлический трансформатор (гидротрансформатор). Представляет собой металлический корпус, который заполнен специальной рабочей ATF-жидкостью (маслом). Его основная задача — передавать вращение от мотора к коробке переключения передач. По факту — это аналог сцепления в механической КПП. Состоит из насосного, турбинного и реакторного колес, блокировочной муфты и муфты свободного хода. Колеса имеют лопасти с отверстиями для циркуляции рабочей жидкости. Муфта свободного хода нужна, чтобы реакторное колесо могло вращаться в обратную сторону. Блокировочная муфта позволяет заблокировать гидротрансформатор при определенных режимах работы автомобиля.
- Планетарный механизм. Это редуктор, который переключает скорости в результате изменения передаточного числа на шестеренках. Состоит из: планетарных рядов (солнечная шестерня, сателлиты, коронная шестерня, водило), валов, барабанов с фрикционными муфтами, обгонной муфты и ленточного тормоза. Блокировка одного из элементов планетарного ряда приводит к передаче вращения и изменения крутящего момента. Планетарный ряд может блокироваться ленточным тормозом, обгонной муфтой и фрикционными муфтами. Планетарный механизм выполняет функции блока шестерней в механической коробке.
- Гидросистема. Состоит из масляной помпы, фильтра, толкателей, гидрораспределителя. Рабочая жидкость создает рабочее давление в коробке и защищает внутренние элементы от перегрева и коррозии.
Электронный блок управления. Собирает входящую информацию от педалей, систем АБС и ЕСП, датчиков, ручки АКПП и других систем, обрабатывает ее. После чего формирует сигналы, которые отправляются на исполнительные клапаны гидроблока. Блок управления регулирует работу фрикционных муфт и направляет потоки рабочей жидкости в ту или иную муфту, что ведет к переключению скорости. То есть блок управления — буквально «мозг» АКПП, он производит управление коробкой передач. Поломка блока управления ведет к переключению работы автомата в аварийный режим.
Развитие технологии
Попыток создать силовой агрегат, который смог бы заменить установку, работающую за счет пара, в те времена предпринималось много. До сих пор учёные спорят о том, кто изобрёл двигатель внутреннего сгорания. Вариантов несколько, поскольку базовая точка зрения вынашивалась в головах учёных того времени.
В седьмом году девятнадцатого века механик из Франции Франсуа Исаак де Риваз сконструировал первый двигатель с применением поршней. Установка приводилась в действие за счет сжигания водорода, элементы поршневой группы и поджигание топлива свечой использовались при дальнейшей работе над мотором.
Франсуа Исаак де Риваз (1752 – 1828 года жизни):
Считается, что первый двигатель внутреннего сгорания изобрёл в шестидесятом году девятнадцатого века изобретатель французского происхождения Этьен Ленуар. Этот двухтактный газовый агрегат вырабатывал одиннадцать лошадей. Камера объёмного вытеснения в единственном экземпляре размещалась горизонтально, работала благодаря окислению кислорода и светильного газа, заряд поджигался за счёт электрического разряда. Главная особенность заключалась в применении механизма кривошипов и шатунов. Коэффициент полезного действия составлял 4,65%.
Этьен Ленуар (1822 – 1900 года) и его газовый двигатель, 1860 год:
Позже, в 1863 году изобретатель немецкого происхождения Николай Аугуст Отто, изучив двигатель Ленуара, разрабатывает и создаёт атмосферный агрегат на два такта с внутренним сгоранием жидкого горючего. Цилиндр агрегата располагался вертикально, зажигание происходило открытым способом, а полезное действие составляло 15%. В семьдесят шестом году девятнадцатого века Отто построил четырёхтактный двигатель на газу.
Николай Аугуст Отто (1832 – 1891 года) и его четырёхтактный двигатель, 1876 год:
Двигатель, работающий на горючей смеси лёгких углеводородов нефти со смесеобразованием при помощи карбюратора создан в 1885 году. Авторы, конструкторы немецкого происхождения, Готлиб Даймлер и Вильгельм Майбах. Двигатель установлен в том же году на первом двухколёсном транспортном средстве, а годом позже, на первом агрегате с четырьмя колёсами.
Рудольф Дизель (1858 – 1913 года жизни):
Событием в автомобилестроении стала работа конструктора из Германии Рудольфа Дизеля. Поставив цель увеличить коэффициент полезного действия разработанных на тот момент двигателей, в девяносто седьмом году девятнадцатого века создатель придумал использовать сжатие для воспламенения рабочей смеси. Агрегаты, использующие аналогичный способ воспламенения ездят по улицам городов и сегодня.
Классификация двигателей
Конструкция ДВС бывает различной. Каждый разработчик мотора пытается внести свои улучшения, повысить мощность и экономичность, снизить выбросы вредных веществ и стоимость агрегата. Давайте посмотрим, по каким критериям классифицируют двигатели внутреннего сгорания.
По рабочему циклу
Рабочий цикл ДВС — это последовательность процессов внутри каждого цилиндра, в результате которой энергия топлива превращается в механическую энергию. Цикл может быть двухтактным или четырехтактным:
- четырёхтактный мотор работает по «циклу Отто» или Аткинсона и включает в себя такты: впуск, сжатие, рабочий ход и выпуск;
- в двухтактном ДВС впуск и сжатие происходят одновременно за один такт, а рабочий ход переходит в выпуск на втором такте.
По типу конструкции
По конструкции ДВС делятся на:
- поршневые, в которых расширяющиеся при сгорании газы приводят в движение поршень, который в свою очередь толкает коленвал;
- роторные.Растущее давление газов воздействует на ротор, соединённый с корпусом через зубчатую передачу. Роторный мотор не имеет ГРМ. Его функции выполняют впускные и выпускные окна в боковых стенках корпуса;
- газовые турбины. В этих двигателях внутреннего сгорания газы с высокой скоростью попадают на лопатки силовой турбины, которая соединяется через редуктор с трансмиссией. Для нагнетания воздуха в мотор установлен турбинный компрессор.
Моторы могут быть без наддува, с турбокомпрессором или нагнетателем. Конструкция подбирается под назначение двигателя: будь то стационарная установка или транспорт.
По количеству цилиндров
Одно цилиндровые двигатели работают неравномерно, что не критично для лодочных моторов, мопедов и мотоциклов. Двигатель автомобиля устроен сложнее, поскольку нужна высокая мощность, а значит и большой объём цилиндра. Так, в транспорте малого класса применяются 4-цилиндровые моторы. В грузовые автомобили ставят 6- и 8-цилиндровые ДВС.
По принципу создания рабочей смеси
Принцип работы двигателя внутреннего сгорания различается способами смесеобразования:
- внешнее: в карбюраторных моторах и в агрегатах с впрыском топлива во впускной коллектор;
- внутреннее: в дизельных двигателях и бензиновых с непосредственным впрыском в камеру сгорания.
По расположению цилиндров
Поршневые двигатели автомобиля различаются компоновочной схемой блока цилиндров и могут представлять собой конструкцию:
- рядную;
- V-образную;
- оппозитную с углом развала между поршнями 180°;
- VR-образную;
- W -образную.
В зависимости от компоновки моторы устанавливаются в подкапотное пространство вертикально, горизонтально или под углом к вертикальной плоскости для уменьшения высоты конструкции.
По типу топлива
Работа двигателя внутреннего сгорания происходит за счёт сжигания смеси воздуха с бензином, газа или дизеля. В качестве газового топлива ДВС применяются углеводород, сжиженный газ, смесь пропана и бутана, метан, водород.
По принципу работы ГРМ
Выше мы рассматривали, что ГРМ может быть устроен по схеме OHV, ОНС или DОНС. Выбор компоновки влияет на принцип работы двигателя. Также приводы клапанов различаются способами регулировки тепловых зазоров, которые увеличиваются в результате нагрева конструкции. Настройку зазоров проводят вручную, меняя специальные винты в коромыслах, или устанавливают гидрокомпенсаторы для автоматической регулировки.
https://youtube.com/watch?v=AA81dQadz4A
Главная классификация ДВС
Все существующие ДВС разделены на 3 вида:
- поршневые;
- роторные;
- газотурбинные.
В поршневых агрегатах рабочим органом является поршень. В роторных моторах используется движение ротора. В газотурбинных двигателях движение осуществляется турбиной.
В каждом из видов этих силовых установок конструктивно реализованы разные схемы преобразования тепловой энергии в полезную работу. Это принципиально отличает их друг от друга. Максимальная производительность силовых агрегатов зависит от того, каким образом преобразуется тепловая энергия. Каждый вид силовых агрегатов создан для эффективной работы в своей области применения.
Ниже подробно описаны конструкции этих агрегатов и физические процессы, происходящие в них. Отдельный раздел статьи посвящён двигателю Стирлинга. Он относится к механизмам с внешней камерой сгорания. Но принцип работы этого мотора по нескольким признакам похож на ДВС. Это часто вызывает путаницу.
Газотурбинный двигатель
Топливная смесь сгорает, и нагретый газ моментально расширяется, заставляя лопасти турбины вращаться.
Разработано два типа газотурбинных установок, отличающихся количеством рабочих валов. Агрегаты с двумя валами мощнее по сравнению с одновальными механизмами.
Газотурбинные двигатели устанавливают на машины, где необходима большая мощность силовой установки. Например, грузовые автомобили, корабли, самолёты и железнодорожные локомотивы.
Видео: Принцип работы газотурбинного двигателя
Роторный ДВС
Достоинством роторного ДВС является отсутствие шатунов, коленчатого вала и многих сопутствующих узлов. Инженеры подсчитали, что деталей в агрегате роторного типа намного меньше, чем в моторах других типов. Поэтому роторные моторы гораздо меньше других. Это является ещё одним их преимуществом.
В Японии, известной своими передовыми разработками в автомобилестроении, были сконструированы двигатели, имеющие несколько роторов. Например, японцы сконструировали агрегат, имеющий такую же мощность, что и шестипоршневой двигатель гоночного автомобиля. Но размеры многороторного движка при этом гораздо меньше.
На ранних моделях вазовских автомобилей в своё время устанавливались роторные моторы.
Роторные двигатели гораздо проще и эффективнее поршневых. Но по непонятной причине роторные агрегаты используются очень редко.
Видео: Принцип работы роторного двигателя
Поршневой двигатель
В конструкции мотора этого вида имеется несколько цилиндров, внутри каждого из них поршни совершают возвратно-поступательные движения. В обоих концах цилиндров расположены клапаны. Открываясь, клапан пропускает порцию топливной смеси в камеру сгорания, образующуюся в цилиндре перед поршнем. В это время поршень, двигаясь вверх, сжимает смесь. В расчётный момент происходит её воспламенение. Образующиеся газы расширяются и толкают поршень в другую сторону. Несколько таких поршней закреплены на валу П-образной конструкции. Обычно такой вал называют коленчатым. За каждое движение поршня вал проворачивается на определённую величину. Цикл движения поршня от одной стороны цилиндра до другой называется тактом. Скоординированная работа поршней заставляет коленчатый вал проворачиваться на полный оборот. Такие циклы постоянно повторяются, заставляя вращаться вал с большой скоростью.
Автомобилестроители постоянно совершенствуют поршневые двигатели. Каждое усовершенствование приводит к повышению мощности двигателя. Поршневые агрегаты являются самыми надёжными из всех видов силовых установок.
Видео: Принцип работы дизельного двигателя
Конструкция и принцип работы 2-тактного двигателя
2-тактный двигатель нашел наибольшее распространение на малой технике (бензопилы, мотокосы), мотоциклах.
Когда-то существовали даже дизельные 2-х тактные двигатели, устанавливаемые на грузовики, к примеру, МАЗ-200.
Интересно, что описанные выше такты у любого двухтактного двигателя никуда не делись, просто они были совмещены.
В итоге это позволяет сократить полный цикл всего в один оборот колен. вала.
Так, при движении поршня от НМТ производится сразу два такта – выпуск и сжатие, а при движении от ВМТ – впуск и рабочий ход.
Достигнуть этого всего возможно при использовании окон в цилиндрах, через которые производится засасывание и перекачивание топливной смеси, а также отвод продуктов горения.
Открытие и закрытие этих окон обеспечивается самим поршнем. Чтобы соблюдалась правильность работы механизма, окна располагаются на разных уровнях в стенках цилиндра.

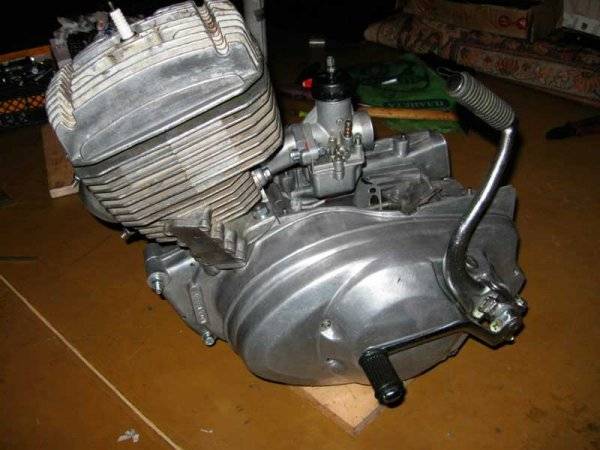

Чтобы было более понятно, возьмем двигатель мотоцикла «ИЖ Планета 5».
Данный мотоцикл укомплектован одноцилиндровым двухтактным мотором.
Цилиндр располагается поверх корпуса двигателя, охлаждение его воздушное, поэтому у него по окружности располагаются ребра охлаждения.
С одной стороны, к цилиндру прикреплен патрубок, идущий от карбюратора, по нему в цилиндр поступает горючая смесь.
Напротив, этого патрубка устанавливается труба отвода отработанных газов.
Вверху цилиндр прикрывает головка, в которой размещена свеча накаливания.
Внутри цилиндра располагается поршень, связанный с кривошипом коленчатого вала через шатун
Далее уже он связан со сцеплением и трансмиссией, но это пока неважно
Для подачи топлива в надпоршневое пространство в двухтактном двигателе задействовано и подпоршневое пространство.
При движении поршня вверх в подпоршневом пространстве создается разряжение, в которое засасывается топливовоздушная смесь через впускное окно.
Подача же из подпоршневого пространства в надпоршневое производится от избыточного давления, которое возникает при движении поршня вниз.
Подача топлива производится через перепускное окно. Выпуск продуктов горения проходит через выпускное окно.
Теперь как все это работает.
Начнем с движения поршня к ВМТ. Находясь в НМТ, поршень обеспечивает открытие перепускного и выпускного окон. Избыточное давление в подпоршневом пространстве выталкивает горючую смесь в надпоршневое пространство.
Двигаясь вверх, поршень перекрывает открытые окна, в результате чего камера сгорания становится герметичной.
Доходя до ВМТ, поршень сжимает смесь далее подается искра от свечи накаливания, которая установлена в головке цилиндра.
В это время, поршень двигаясь вверх, открывает впускное окно, через которое смесь поступает в подпоршневое пространство. То есть получается, что в одном такте – движении поршня от НМТ к ВМТ происходит два действия: вначале впуск топлива, затем – сжатие.
После воспламенения топлива, выделенная при этом энергия толкает поршень вниз.
Двигаясь вниз он от ВМТ, поршень открывает сначала выпускное окно. При сгорании объем продуктов горения значительно увеличивается, поэтому они сразу начинают вырываться через это окно.
Получается, что при движении поршня вниз вначале выполняется рабочий ход, а после открытия выпускного окна – еще и такт выпуска.
Дальше при движении поршня вниз, он открывает перепускное окно и топливо начинает поступать в надпоршневое пространство – цикл начинает повторяться, при этом на выполнение всего цикла понадобилось только движение поршня сначала вверх, а затем вниз, что соответствует одному обороту колен. вала.
