Что такое ЭУР: как устроен и работает рулевой усилитель

Негативные моменты

Они также есть и в принципе я их перечислил в этой статье, но сейчас немного повторюсь:

• Уступающая информативность руля (гидравлика, пока точнее)
• Электрические сбои в настройках. Может поехать датчик (руля или вала) и например, на стоянке выкручивать колеса в бок, тогда как должен держать прямо. Причем выровнять колеса достаточно сложно.
• Сбои в движении. НА ранних версиях были аварии из-за блокировок или глюков ЭУРА
• Электрическая составляющая. Как правило — не ремонтируется, а зачастую меняется, ПОТОМУ КАК, ОТ ЭТОГО ЗАВИСИТ ВАША БЕЗОПАСНОСТЬ. То есть не стоит «перепаивать» датчик положения руля или вала, ведь вы можете задать неверные параметры в схему. Лучше его поменять. Также меняется и полностью двигатель при выходе из строя, что недешево.
• Не всегда нужен ремонт. Зачастую от большого пробега или от засорения, нужна просто калибровка датчиков, сами вы это не сделаете опять же нужно ехать на СТО. А если оно не чисто на руку, с вас могут взять как за ремонт.

Рулевая рейка с электроусилителем руля – НЕСОМНЕННО БУДУЩЕЕ, однако сейчас еще много сырых типов, которых гидроусилитель руля превосходит по многим параметрам.

Смотрим познавательное видео.

НА этом заканчиваю, думаю мой материал был вам полезен. Искренне ваш АВТОБЛОГГЕР.

Похожие новости

• ГУР (гидроусилитель) или ЭУР (электроусилитель) руля. Что лучше …
• Передний или задний привод. Что лучше и надежнее, основные отлич…
• Стучит рулевая рейка. Почему и что делать?

Описание ЭУР

Конструкция устройства

ЭУР использует небольшой электродвигатель. Он создает дополнительное усилие на рулевом валу при повороте. Благодаря этому, удалось уменьшить размеры рулевых колес в автомобилях. Первыми такую новинку оценили по достоинству водители грузовиков, сегодня она есть на почти любом легковом автомобиле.

Сама система состоит из нескольких основных элементов:

• электромотор бесщеточного типа;
• датчики угла поворота руля;
• крутящий момент;
• управляющий блок;
• сервопривод.

Именно они являются основными элементами, которые входят в электроусилитель руля. Но сама конструкция несколько шире и о ней будет рассказано ниже, сразу после функций, а также плюсов и минусов системы.

Функции, плюсы и минусы

Установка устройства в ВАЗ 2110

Конкурентом данной системы является гидроусилитель и электрогидроусилитель. Разница между ЭУР и ГУР: если ЭУР поломался — ничего страшного не произойдет, но вот при поломке ГУР нужно снять ремень, а в некоторыx авто это невозможно сделать. Но если проеxать без масла, насос придется заменить.

ГУР и ЭУР они имеют явные минусы. Так, нельзя держать колеса в крайнем положении больше 5 секунд, иначе перегрев. А еще требуется периодическое обслуживание. Ну, и наконец на высоких скоростях информативность руля снижается.

А вот электромеханический усилитель, он же ЭУР и ЭМУР, обладает такими плюсами, как:

• надежность;
• экономичность;
• компактность;
• изменение усилия в зависимости от условий движения.

Основным минусом является то, что он практически не поддается замене отдельных узлов. При их полном выходе из строя, придется менять всю систему, а это достаточно дорого.

Что касается функций, то она, по сути, одна – облегчить управление автомобилем, взяв на себя часть необходимого усилия. С таким устройством автомобиль становится значительно более послушным даже в сложных условиях. Подробнее об устройстве вы узнаете в видео ниже (автор ролика — Продажа авто АВТОСАЛОН Первый Видео АвтоРынок).

Конструкция и принцип работы

На машинах разного типа электроусилитель рулевого управления может устанавливаться в различных местах.

Так, на небольших автомобилях, которым не требуется особо сильного воздействия, система ставится непосредственно в рулевую колонку. Устройство размещается прямо в салоне под колесом управления, там же и все датчики. Такое положение защищает электрический усилитель руля от грязи и других воздействий.

Рекомендуем: Сколько прослужит автомобильный аккумулятор?

На машинах среднего класса система располагается на рулевой рейке. Усилие же передается через шестерню. Такая система несколько менее надежна, но широко распространена.

Внедорожники и микроавтобусы же требуют установки системы на параллельноосевой конструкции. При этом передача усилия от электродвигателя осуществляется при помощи зубчатоременной передачи, а также механизма из винта и гайки на циркулирующих шариках. При этом ремнем вращается гайка, та передает усилие шарики, от которых оно переходит рулевой рейке.

Основной принцип работы электроусилителя руля – передача дополнительного воздействия с целью облегчения управления автомобилем.

1. Устройство для небольших машин

2. Конструкция для среднего класса авто

3. Конструкция на автобусах и внедорожниках

Замена ЭУР

Итак, вам нужно заменить электроусилитель на Приора или просто проверить состояние его контактов. В любом случае, ремонт предполагает полное извлечение узла. Приготовьте необходимые инструменты:

• Зубило и молоток.
• Глубокая головка на 8 и 13.
• Удлинитель и трещотка, в качестве альтернативы можно использовать вороток.

Сам усилитель своими руками снять довольно просто, но для того, чтобы добраться до его креплений и блока управления, вам понадобится снять немало деталей приборной панели: руль вместе с подушкой безопасности, кожух и замок зажигания. Когда эти компоненты демонтированы, можно начинать ремонт усилителя.

Пошаговая инструкция

1. Берем «восьмую» головку, надеваем трещотку и снимаем контактную группу, как это показано на фотографии ниже;

Теперь можно подробно изучить контакты, и при необходимости произвести ремонт. Если же вы знаете, что из строя вышли основные компоненты (блок управления, мотор), то нужно провести замену. Установка нового устройства проходит в обратной последовательности. Ремонт своими руками завершен.

Усилители рулевого управления, в случае с легковыми автомобилями, повышают комфортабельность вождения, на грузовиках же без них и вовсе не обойтись, поскольку управлять авто без такого оборудования очень затруднительно. Изначально на машинах использовался усилитель гидравлического типа (ГУР), в котором основную работу выполняла жидкость, находящаяся под давлением.

ГУР получил достаточно широкое распространение и до сих пор используется как на легковушках, так и на специализированной технике. Но у этого типа усилителя рулевого управления появился конкурент, причем достаточно серьезный — электрический усилитель (аббр. ЭУР, ЭУРУ).

История

Как уже упоминалось, ЭУР — сравнительно «молодой» механизм, который разработан только в 90-х годах прошлого века. Но первые «ласточки» появились много раньше. Так, попытку сделать нечто подобное предпринимал Генри Форд, которому не удалось довести идею до логического завершения. Первая машина, на которой появился электроусилитель руля, стала Тойота MR2. Японские производители поставили задачей убрать гидравлические линии от стойки до двигателя, что им и удалось.

Со временем ЭУР появился на европейском континенте. Здесь первопроходцами стала компания Фольксваген, которая установила элеткроусилитель на модели Гольф Экоматик. Преимуществом нового устройства стала возможность работы даже на заглушенном моторе. Со временем новая технология была взята на «вооружение» другими компаниями — Ауди, Мазда, Ситроен и так далее.

Возможные неисправности: признаки и причины

В каких случаях производится разборка и ремонт рулевой рейки, ЭУР и гидроусилителя, какова схема подключения усилителя, какие функции выполняет датчик момента?

Для начала давайте рассмотрим основные неисправности системы, почему она не работает и способы их устранения:

1. Некорректная работа или поломка блока управления — одна из самых сложных причин неработоспособности ЭУР и ГУР в Ладе Приоре. При такой неполадки на экране бортового компьютера высветится соответствующее сообщение об ошибке. Если вы ее расшифруете, то узнаете о том, что компьютер зафиксировал неработоспособность управляющего модуля. Такие проблемы обычно связаны с неполадками в пайке. Скорее всего, причина заключается в отсутствии соединения либо плохом контакте схемы усилителя с контроллером. Такая неисправность решается методом ремонта, то есть перепайки, либо замены, если речь идет об автомобиле на гарантии. Более точно узнать о неполадках можно путем проведения компьютерной диагностики.
2. Выход из строя контроллера скорости. При поломке датчика скорости электроусилитель самопроизвольно отключается или вовсе не работает, при этом на дисплее компьютера высветится ошибка о неработоспособности. В данном случае можно попытаться перенастроить девайс или поменять поврежденные участки электроцепи в месте соединения датчика с блоком управления. Иногда причина кроется в плохом контакте датчика с бортовой сетью, тогда разъем нужно будет просто поправить. Если неисправность связана с неработающим датчиком, то устройство подлежит снятию и замене.
3. Рулевое колесо проворачивается с большим трудом. В первую очередь причину следует искать в отсутствии смазки. Если масла в системе мало, то руль будет тяжело поворачиваться, при этом во время вращений может слышаться нехарактерный шум или скрип. Проверьте уровень смазки и добавьте масло при необходимости.
4. Длительная эксплуатация электроусилителя с отсутствием смазки может привести к поломке насоса. Неисправность сопровождается нехарактерными для работы ЭУР звуками, а также трудным вращением руля. Если насос подлежит ремонту, то можно считать, что вам повезло, если же не подлежит, то устройство придется менять.
5. Неисправностям в работе электроусилителя может способствовать и сниженное напряжение в электросети машины. Если напряжение в бортовой сети действительно скачет, то изначально следует произвести проверку генератора и электроцепи его подключения. Для диагностики рекомендуется использовать мультиметр или вольтметр (автор видео — Александр Логинов).

Порядок работы ЭУР

Основной датчик, по показаниям которого рассчитывается выходное усилие, располагается на торсионе рулевой колонки. Скручивание пружинящего стержня торсиона фиксируется датчиком относительного перемещения его концов и в виде переменной величины отправляется в компьютер. Численное значение закрутки торсиона и его направление зависят от приложенного водителем усилия и того, в какую сторону он намеревается повернуть.

Усиление, то есть величина дополнительной силы, прикладываемой к рейке, а также скорость вращения приводной шестерни, будут определяться зафиксированным контроллером режимом автомобиля. Это могут быть самые различные случаи, например:

• медленный поворот;
• быстрый поворот;
• изменение направления на высокой скорости;
• парковочный режим с быстрым вращением руля практически на месте;
• самовозврат рулевого колеса в нейтральное положение;
• удержание руля в околонулевом пространстве;
• начинающиеся скольжения осей при низком коэффициенте сцепления;
• неуправляемый занос автомобиля;
• выход за пределы полосы, зафиксированный системой удержания.

Обработка любой ситуации происходит по выделенному ей алгоритму в программном обеспечении блока.

Немного истории…

Если на легковушках руль хоть как-то можно было повернуть, то на грузовых автомобилях это проблема стояла довольно остро. Светлые умы конструкторов сумели разработать специальный гидравлический механизм, который позже был внедрен в систему рулевого управления и существенно облегчал вращение рулевого колеса. Однако целью для конструкторов было не только снять нагрузку с рук, но еще уменьшить вибрации передаваемые от колес к рулю во время езды по неровностям. Электроусилитель руля также позволил улучшить безопасность водителя, так как в случае повреждения шины переднего колеса благодаря ГУР автомобиль сохранял заданную водителем траекторию движения.

Первым обладателем гидравлического усилителя руля в СССР стал легковой автомобиль – ГАЗ «Чайка».

Через несколько лет ГУРы стали появляться и на обычных серийных автомобилях «для народа». Что характерно, западные легковушки начали оснащаться гидроусилителями руля за долго до того как он появился на наших «ВАЗах» и «Москвичах». Шло время, инженеры все больше убеждались в несовершенности конструкции гидравлического усилителя рулевого управления и принялись искать способы улучшения этого агрегата. К сожалению или к счастью эволюционировать ГУР не сумел, т . к. у него появился полноценный электро-конкурент. Инженеры решили, что применение электрики, а не гидравлики позволит получить новые возможности и устранить массу недочетов присущих ГУРу. Изобретенный электрический усилитель руля (ЭУР), устанавливаемый сегодня практически на многие модели, как бюджетного так и более дорогого класса, пришелся по душе автомобилистам, однако были и те, кто не желал принимать «ноу-хау» и твердо убежден в том, что гидроусилитель лучше чем электроусилитель руля. Чем же они отличаются и каковы конструкционные особенности ГУР и ЭУР? Давайте разбираться.

Замена рулевой рейки с ЭУР

Если возникла необходимость в замене самой рулевой рейки (РР), на которой установлен электроусилитель, нужно следовать таким действиям:

Передняя часть авто приподнимается с помощью домкратов.
Приготовьте фонарь, шестигранные головки и гаечные ключи, плоскую отвёртку и ветошь для очистки элементов.
Далее следует снять колёса.
Нужно открутить крепежи подрамника и снять его.
Затем важно отключить провода от рейки.
Теперь — отсоединить тяги.
Далее переместиться следует в салон авто и там под рулём отвинтить гайку — так открепляется вал от рейки.
Затем нужно отвинтить болты, скрепляющие рейку, достать саму деталь.

Устанавливать новую РР следует посредством тех же шагов, двигаясь в обратном направлении.

Электроусилитель — универсальная современная и удобная система, помогающая при управлении автомобилем. Она не требует особого ухода, способна сигнализировать и анализировать внутренние проблемы самостоятельно. Если гарантийный срок вашей машины ещё не подошёл к концу, лучше всего при появлении симптомов поломок обратиться в сервисный центр. Замена электронного блока — дорогостоящее мероприятие. Но чаще всего поломки ЭУР связаны с нарушением работы датчиков, а замена таковых — простое действие.

Диагностика

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

• контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
• контакт красно-коричневого цвета — это кабель подключения к тахометру;
• серый контакт идет на контроллер скорости авто;
• бело-розовый провод — контрольный индикатор усилителя;
• черно-желтый контакт — это диагностическая линия;
• следующий контакт пустой, провод к нему не подключен;
• контакт коричневого цвета — это масса;
• пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

1. Сначала отключается зажигание.

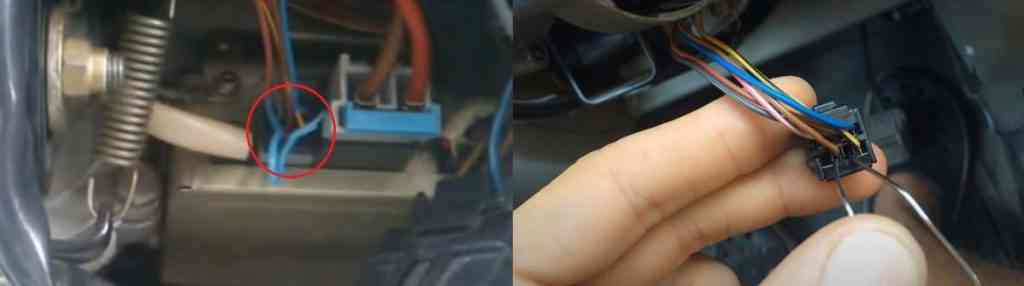

2. Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
3. Далее, зажигание нужно включить.
4. Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

https://youtube.com/watch?v=r8AExwMEq-k

Как по миганию значков индикатора понять, где искать причину:

• один длинный сигнал и один короткий — электроусилитель исправен;
• один длинный и два коротких — нет сигнала оборотов мотора;
• один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
• один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
• один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
• один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
• один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
• один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
• один длинный и девять коротких — поломка контроллера скорости.

Коды ошибок

с1044 — неверная последовательность датчика положения ротора (ДПР)

c1621 — не верное напряжение 5V

с1622 — отказ цепи сигнала скорости

c1011 — цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала — сигнал с датчика хола (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного вывода датчика момента — возможно, что крышка вала перетерла изоляцию и средней, зеленый провод замыкает на массу

Какими бывают усилители руля?

Усилители рулевого управления бывают разные: электрические, гидравлические и электрогидравлические. Какие лучше? Давайте рассмотрим достоинства и недостатки каждого типа

Усилители рулевого управления бывают разные: электрические, гидравлические и электрогидравлические. Какие лучше? Давайте рассмотрим достоинства и недостатки каждого типа.

Сегодня представить современную иномарку без усилителя рулевого управления невозможно. Но подобные устройства появились относительно недавно: первенцем мирового автопрома, серийно примерившим техническую новинку, стал американский Chrysler Imperial, представленный в 1951 году. Причем принцип действия гидравлического усилителя, которым обладал Imperial, остался неизменным. Электрогидравлические усилители появились значительно позднее, в середине 1990-х. А полностью электрические системы начали массово применяться только в начале нынешнего столетия.

Впрочем, первые опыты по созданию электрических усилителей начались в конце 1980-х. Результатом этих изысканий стало появление в 1990-м году электрического рулевого усилителя на Honda NSX. Прошло немало времени, а характерные недостатки этих систем, увы, остались неизменны. Главный из них – возможность внезапного отключения усилителя. Причины могут разными: сбой в блоке управления, плохой контакт в соединениях, падение бортового напряжения. В этом случае электромотор усилителя отключится, а на приборной панели появится соответствующий символ, указывающий на неисправность.

Что же произойдет, если откажет электроусилитель? Ответственно заявляем: потери управляемости не последует, так как рулевой вал жестко связан с рулевой рейкой. Неприятность заключается в другом. Ступенчато нарастающее усилие может испугать неподготовленного водителя, а это чревато самыми неприятными последствиями. Впрочем, бояться покупки автомобиля с электрическим усилителем не следует: сегодня системы достаточно надежны, а в ближайшем будущем станут гораздо надежнее. Ведь и гидравлические усилители когда-то считали бесполезной игрушкой…

Гидравлический усилитель

Как устроен? Насос, приводимый в действие от двигателя, создает давление специальной жидкости в гидравлической системе. Жидкость проходит через клапан и воздействует на левый или правый (в зависимости от того, в какую сторону повернут руль) поршни рулевой рейки, облегчая вращение рулевого колеса. Причем угол поворота последнего определяет, на какую величину откроется вышеназванный клапан. Разумеется, постоянно вращаемый двигателем гидронасос увеличивает расход топлива, а гидравлические магистрали являются источником возможных протечек.

Достоинства: + точен и информативен; + универсален; + безопасен при отказе.

Недостатки: — сложно устроен; — увеличивает расход топлива.

Электрический усилитель

Как устроен? Датчик отслеживает угол поворота руля и усилие, прилагаемое водителем, а блок управления, получив эту информацию, передает соответствующую команду электромотору. Последний (в зависимости от конкретного автомобиля) или перемещает рулевую рейку, или вращает рулевой вал. Достоинство этой схемы в том, что рулевой механизм остается практически неизменным, гидравлические магистрали отсутствуют, а энергопотребление такого усилителя минимально. Все гениальное просто! Со временем инженеры решат и проблемы надежности…

Достоинства: + компактен и недорог; + не влияет на расход топлива; + довольно просто и быстро настраивается.

Недостатки: — при отказе резко возрастает усилие на руле.

Электрогидравлический усилитель

Как устроен? Электрогидравлический усилитель рулевого управления устроен аналогично усилителю гидравлическому. Единственная разница заключена в том, что гидронасос приводится в действие не от двигателя автомобиля, а от электродвигателя, питаемого генератором. Поэтому насос не работает постоянно, а включается непосредственно при повороте рулевого колеса, позволяя экономить до 1 л топлива по сравнению с полностью гидравлической системой. Разумеется, наличие гидравлического контура означает, что разрывы и протечки магистралей тоже возможны.

Достоинства: + точен и информативен; + эффективен; + не влияет на расход топлива.

Недостатки: — при отказе резко возрастает усилие на руле.

Алексей КОВАНОВ Автомобиль с каким усилителем руля вы бы предпочли? Оставьте комментарий!

Основные неисправности и способы их устранения своими руками

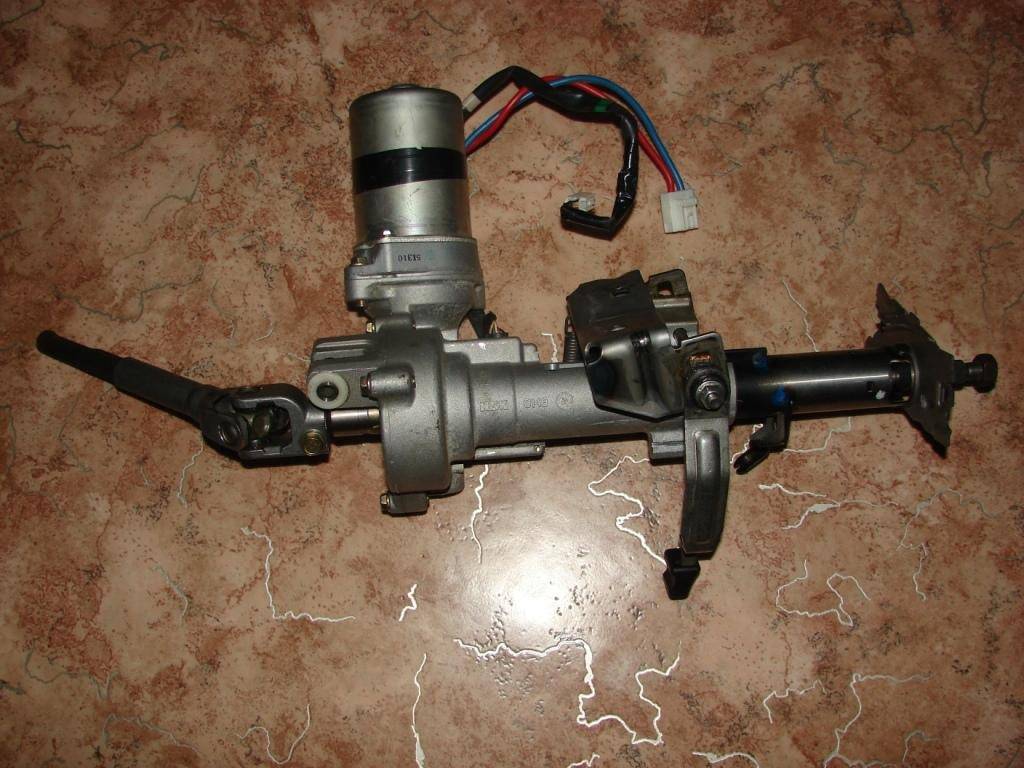

Извлеченная из автомобиля система

Какой бы ни была конструкция в вашем случае, даже если система выходит из строя, вы сохраняете управления. Ведь сохраняется прямая связь между рулевым валом и рейкой. Это обязательно требование безопасности. Поэтому, даже если поломка произойдет посреди движения, это не грозит вам неминуемой аварией.

Но все же, если не работает электроусилитель руля, то это серьезная проблема. Ведь управление автомобилем сразу же станет намного более сложным для вас. Основные неисправности приведем на примере отечественного автомобиля Лада Калина.

О проблеме вам будет сигнализировать желтый значок на панели приборов, изображающий руль с восклицательным знаком. Но его наличие не означает, что вы не можете ехать, просто управлять придется без участия электроусилителя.

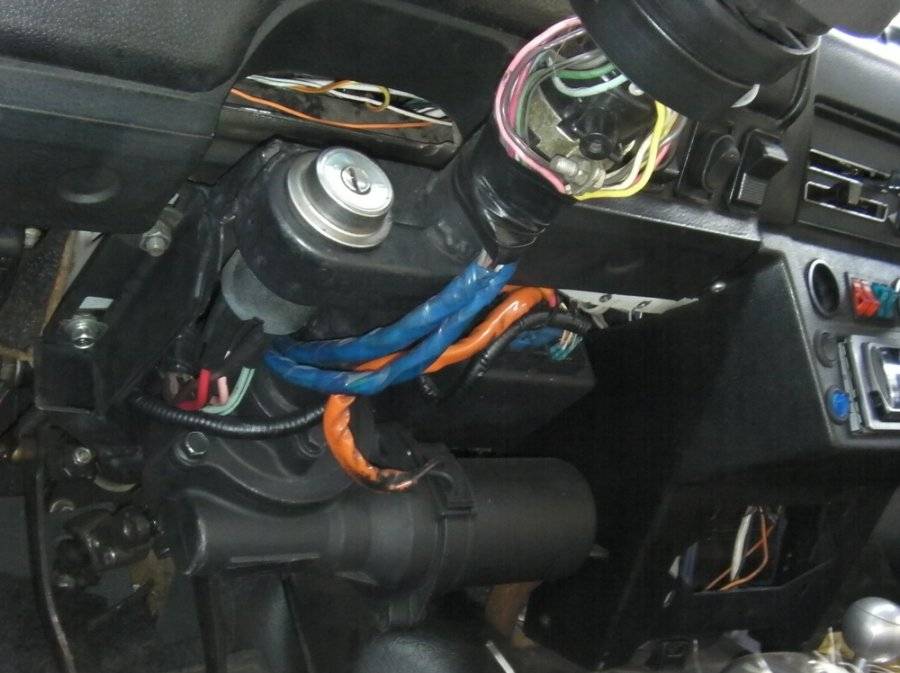

Устройство под панелью

Причина может крыться в самом ЭУР. В этом случае, при зажигании система не проходит через автоконтроль и отключается, чтобы не мешать водителю. Как уже говорилось выше, заменять отдельные узлы практически невозможно и лучше не копаться в устройстве самому. Если ваш автомобиль на гарантии, обратитесь к производителю за заменой ЭУР. В любом случае, ремонт электроусилителя руля будет дорогим, ведь может потребовать ремонт рулевой рейки и другие работы.

Отключение ЭУР также может быть вызвано поломкой датчика скорости. Дело в том, что работы усилителя тесно зависит от того, на какой скорости вы движетесь. Чем быстрее машина, тем меньше усилия дает прибор, дабы вы могли лучше сам контролировать руль. Максимальное же давние идет, когда движение осуществляется на небольшой скорости или машина вообще стоит.

Из-за поломки датчика ЭУР будет отключаться автоматически, так как не получает его данных. Для исправления сложившейся ситуации, вам необходимо заменить сам датчик скорости.

Если ЭУР гудит, то это может быть признаком неправильно поставленного картера – корпуса (поддона) двигателя. В этом случае вибрация с него будет идти на усилитель и тот начнет гудеть. А значит, ремонт ЭУР будет заключаться в исправлении положения картера.

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

1. Для начала нужно отключить АКБ, для этого отсоедините от него клеммы. Выкрутите крепление аккумулятора, для этого нужно открутить еще две гайки, расположенный по краям. После этого батарея извлекается и убирается в сторону.
2. Затем нужно приподнять пластиковую подставку, под ней расположено еще четыре винта, они также выкручиваются.
3. Сделав это, необходимо отодвинуть данную подставку вперед, пока площадка не отсоединится от подушки фиксатора корпуса воздушного фильтра. После этого накладку можно будет сдвинуть назад, это позволит обеспечить более свободный доступ к самой рейке.
4. На следующем этапе необходимо будет подлезть рукой под рейку. Прямо под ней, как показано на фото, расположен прорезиненный колпачок, его нужно будет демонтировать, это позволит обеспечить доступ ключа к регулировочной гайке.
5. Для выполнения работ по регулировке вам потребуется специальный ключ для подтягивания рейки, без него осуществить процедура регулировки не получится. Используя этот ключ, необходимо подлезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
6. При регулировке будьте аккуратны, чтобы не перетянуть рейку. Если ее подтяжка будет очень сильной, то при движении на поворотах рейку будет закусывать, а это, в свою очередь, может отразиться на безопасности передвижения. Угол регулировки всегда разный, он зависит от того, как сильно гайка разболталась, но обычно при выполнении таких работ гайка подтягивается приблизительно на 30 градусов. Это должно быть достаточно для того, чтобы все стало правильно. После того, как регулировка будет окончена, необходимо будет проверить правильность выполнения данной задачи. То есть вам надо будет убедиться в том, что рулевое колесо поворачивается нормально в любое положение до упора и стука при этом нет. Если стук остался, то регулировка продолжается.

Устройство ЭУР

В отличие от классического ГУР, в электроусилителе главный исполнительный механизм — электрический привод (асинхронный мотор). Устройство собрано в одном блоке (вместе с рулевым механизмом), что упрощает обслуживание и ремонт (когда это требуется). Механическая передача передает момент вращения от силового узла к рейке руля.

В ЭУР с шестью шестеренками один из узлов передает момент кручения на рейку, а другой — вращение от электромотора. Для гарантии работоспособности рейка оборудована зубьями, выполняющими роль привода. Второй вариант исполнения — ЭУР с параллельным приводом. В данном случае момент передает ремень и шариковый узел.

Ключевой элемент электроусителя — система управления. Она состоит из нескольких узлов:

1. Входных датчиков — момента вращения и угла поворота руля. Кроме этого, принимается информация от датчиков скорости и частоты вращения коленвала.
2. Электронного блока (ЭБУ) — устройства, принимающего сигналы и обрабатывающего поступившую информацию. На базе полученных данных компьютер принимает решение в отношении подачи команды на исполнительный узел.
3. Исполнительные элементы — электромотор (асинхронный двигатель).

Конструктивно ЭУР различается в зависимости от типа автомобиля:

1. На легковых авто электроуситель монтируется прямо в колонку. Здесь не требуется особых усилий. Следовательно, узел получается компактным и легко помещается в области возле руля. Там же смонтированы и датчики. Как результат — исключается воздействие на устройство негативных факторов. Таким образом, конструкция состоит из следующих элементов — рулевой колонки, ЭУР, промежуточного вала и реечного механизма.
2. На микроавтобусах и авто 4×4 требуется большее усилие, поэтому ЭУР имеет конструкцию с параллельными осями. Передача вращения происходит посредством зубчатоременной передачи. Специальный ремень проворачивает гайку, которая приводит в движение саму рейку руля.

Что касается большегрузных машин, то на них электроуситель не устанавливается.

Основные составные части. Принцип работы ЭУР

Сначала рассмотрим принцип работы электроусилителя, поскольку у всех существующих видов он идентичен. Также в конструкции используются одни и те же составные части, но компоновка их может быть разной.

Итак, состоит электроусилитель из:

• Исполнительного механизма;
• Блока управления;
• Следящих датчиков.

Эти составные части присутствуют в любых типах ЭУР. Также некоторые виды дополнительно могут использовать информацию и из других датчиков – скорости движения и оборотов коленчатого вала.

Исполнительный механизм

Исполнительный механизм создает усилие, тем самым обеспечивая облегчение управления авто. Состоит он из электродвигателя и силовой передачи. Что касается мотора, то в конструкции ЭУР применяется асинхронный либо синхронный эл. двигатель бесконтактного типа, что обеспечивает высокую надежность узлу.

В ЭУР используется несколько типов силовых передач (в зависимости от типа) – червячные, шестеренчатые или же шарико-винтовые. Нередко силовые передачи исполнительного механизма называют сервоприводом.

Блок управления

Блок управления «заведует» работой исполнительного механизма. Именно он подает электрический ток (строго определенных параметров) на электродвигатель, обеспечивая включение его в работу. Подавая импульсы на исполнительный механизм, блок управления ориентируется на показания датчиков, используемых в конструкции ЭУР.

Датчики

Этих датчиков – несколько, каждый собирает определенную информацию и передает ее на блок управления. Основным среди них является датчик крутящего момента (его ещё называют датчик усилия), определяющего, какое усилие на руль приложил водитель. Также в конструкции используется датчик угла поворота руля. Опционально ЭУР также может использовать информацию о скорости движения авто и оборотах силовой установки.

Датчик крутящего момента на рулевом колесе

Измерение усилия на руле осуществляется благодаря торсиону, устанавливаемому в вал рулевой колонки. Вал в свою очередь состоит из двух: входного и выходного, соединёнными между собой торсионом. При прикладывании усилия он скручивается (чем больше сил приложить, тем сильнее угол скручивания) и валы смещаются относительно друг друга.

Этот угол и «улавливает» датчик, после чего передает полученную информацию на блок управления. На основе этих данных блок вычисляет какой импульс необходимо подать на исполнительный механизм. От этого датчика напрямую зависит, какое усилие будет компенсировать усилитель.

Стоит отметить, что сам торсион жестко связан с валами рулевой колонки и скручиваться он может только на определенный угол, поэтому даже при отказе ЭУР управление авто сохраняется.

Датчик угла поворота определяет в какую сторону водитель начал вращать руль, и благодаря информации от него блок управления устанавливает полярность тока, подаваемого на электродвигатель. Нередко датчики угла поворота и крутящего момента объединены в одну конструкцию. Располагаются они оба на рулевой колонке.

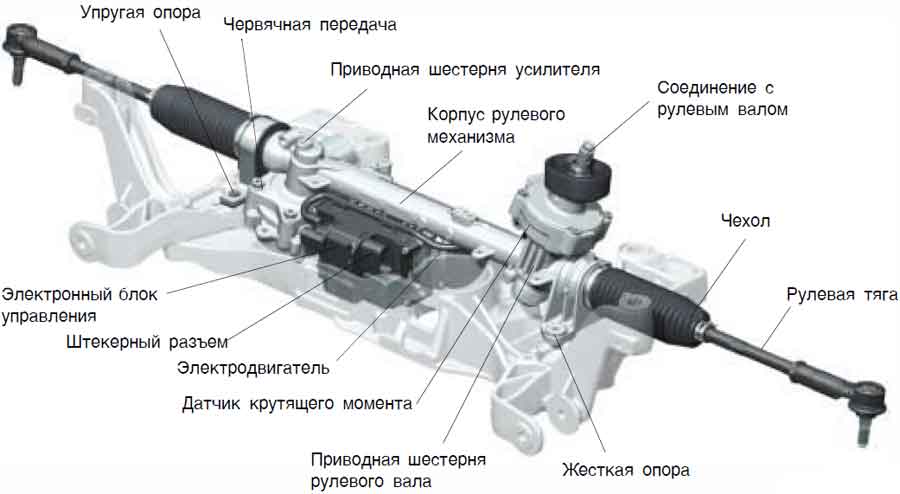

Пример устройства ЭУР с датчиком крутящего момента

Стоит отметить, что также есть и датчик обратной связи, установленный на электродвигателе, благодаря которому блок управления контролирует работу исполнительного механизма.

Задействование для работы ЭУР других датчиков – скорости движения и параметров работы мотора, дает возможность подстроить усилитель под конкретные условия движения.

Зная конструкцию, можно понять принцип работы электроусилителя руля. Имеющиеся в конструкции датчики постоянно следят за положением рулевой колонки. В случае поворота они регистрируют изменения и передают информацию на блок управления. Тот в свою очередь высчитывает параметры электрического тока и подает их на электродвигатель. При включении в работу посредством сервопривода эл. мотор создает усилие на рулевом механизме. В общем, все достаточно просто. Но здесь стоит упомянуть, что под разные условия существуют свои режимы работы ЭУР, но о них ниже.

Как самостоятельно проверить ЭУР

Чтобы понять, что сломалось в усилителе, нужно провести его диагностику. Не у каждого автовладельца есть диагностический сканер, некоторым нравится самостоятельно ремонтировать автомобиль. В этом случае можно самому определить неисправность электроусилителя при помощи скрепки. Этот вариант подойдет для автомобилей Калина и Приора.

Метод «Скрепки»

Разбираем защитный чехол рулевой колонки, добираемся до блока управления усилителя. Находим колодку черного цвета с шестью проводами. Необходимо замкнуть между собой 7 и 6 контакты – «массу» и «К-линию». Если смотреть на колодку со стороны проводов, то отсчет идет справа на лево, сверху вниз. На нужен коричневый провод – контакт номер 7 и пустое гнездо, не задействованное – номер 6 по счету.

Выключаем зажигание, вставляем в контакты скрепку, смотрим, чтобы она не замкнула остальные провода. Включаем зажигание, считаем количество миганий контрольной лампы на приборной панели. Один длинный сигнал, а затем несколько коротких, именно их нужно считать. Смотрим расшифровку кодов неисправности электроусилителя Калины:

1. Один короткий – система исправная;
2. Два – Нет сигналов от датчика оборотов двигателя;
3. Три – Неисправен датчик момента;
4. Четыре – Поломка электродвигателя;
5. Пять – Нет сигнала от датчика положение рулевого вала;
6. Шесть – Неисправен датчик положения ротора;
7. Семь – Низкое напряжение бортовой сети;
8. Восемь – Блок управления ЭУР;
9. Девять – Датчик скорости автомобиля.

На практике этот метод не всегда может показывать реальные поломки. В этом методе блок управления проверяет сам себя, а его проверять нужно под нагрузкой. Были случаи, когда он выдавал ложные ошибки, а неисправность скрывалась в ЭБУ электроусилителя.
