Электробензонасос на карбюраторный двигатель: установка и основные преимущества

Электробензонасос на мотор с карбюратором

Итак, электрический топливный насос низкого давления на инжекторных авто стоит в бензобаке и осуществляет забор горючего из топливного бака, после чего подает его под определенным давлением к форсункам. В результате двигатель работает стабильно независимо от нагрузки, также удается добиться точного и своевременного впрыска.

При этом как в первом, так и во втором случае насос подает горючее в дозирующие системы (форсунки или карбюратор). Вполне очевидно, что если вместо механического насоса поставить электрический, можно добиться безотказной работы карбюратора и стабильной подачи топлива.

Однако важно понимать, что электробензонасос на карбюраторе должен работать с низким давлением, чтобы избежать переливов топлива. Что касается самой установки, электрический насос в ряде случаев устанавливается под капотом, а не в баке (как на инжекторе). Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак

Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак.

Установка электрического бензонасоса на карбюратор

Сразу отметим, установка электробензонасоса на карбюраторный ДВС сопряжена с рядом сложностей

Обратите внимание, без надлежащего опыта проведения подобных работ проводить указную доработку топливной системы самостоятельно не рекомендуется

Теперь давайте рассмотрим распространенный способ установки на примере. Прежде всего, нужно подобрать наиболее подходящий по производительности топливный электронасос для конкретного типа ДВС и установленного на машине карбюратора.

Кроме насоса также следует подготовить следующие элементы:

шланг длиной 5 метров, внутренний диаметр шланга около 8-9 мм;
дополнительно потребуется реле;
также нужно иметь сверло 3 или 4 мм;
еще понадобится топливный фильтр от инжекторных систем;
топливный фильтр для карбюраторных систем;
трубка из стали 7 мм со стенкой 0.8 мм и длиной 25 см;
топливный шланг с внутренним диаметром 12 мм;
штуцер-переходник с 8 мм на 12 мм;

Подготовив все необходимое, можно переходить к установке. Сначала потребуется снять датчик уровня топлива в бензобаке. Затем в крышке датчика высверливается отверстие, затем паяльником в отверстие впаивается трубка 7 мм

Важно загнуть кончик трубочки так, чтобы реализовать слив обратки максимально удаленно от топливозаборника

Также верхний конец трубочки параллельно загибается с выходом топливозаборника. Теперь в бак следует поставить доработанный датчик уровня топлива с заборником и обраткой. Следует учитывать, что резиновую трубку потребуется соединить с установленным штуцером обратки от штатной топливной магистрали.

Теперь один конец шланга с длиной 5 метров надевается на штуцер топливозаборника. После того, как было реализовано подключение резинового шланга топливподачи, указанный шланг надежно крепится к металлической трубке. Сделать это можно путем использования хомутов.

При установке важно следить за тем, чтобы насос распологался правильно (топливо всасывается со стороны расширительного бачка, а подача идет на двигатель). Далее на резиновый шланг подачи устанавливается топливный фильтр с инжекторных систем. На второй штуцер следует надеть шланг длиной 5 см

В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении

На второй штуцер следует надеть шланг длиной 5 см. В дальнейшем этот шланг хомутами закрепляется на кузове автомобиля в вертикальном положении.

Это необходимо для того, чтобы горючее подавалось снизу вверх. Сам электробензонасос соединяется с бензобаком при помощи шланга 12мм. Для соединения используется стальной переходник. На данном этапе подключение насоса можно считать завершенным. Теперь нужно разобраться с вопросом давления нового наоса, которое выше, чем у механического. Если давление окажется большим, карбюратор будет заливать.

Для решения задачи потребуется выполнить доработки. Прежде всего, с насоса снимается верхняя крышка, выкручивается штуцер подачи, после чего снимается сетка. Далее отверстие рассверливается на 1-3 мм заранее подготовленным сверлом. Теперь остается выполнить окончательную сборку, подключить бензонасос через шланг, установив параллельно фильтр топлива для карбюраторных систем. Для этого используется резиновая трубка, фиксация реализуется посредством хомутов.

Что касается электропитания насоса, устройство подключается через силовое реле к контакту 12 В, который находится на катушке зажигания.

ТН с электроприводом

Долговечную работу, простоту изготовления и большую эффективность можно получить при использовании электрического бензонасоса, который управляется специальным реле. Он позволяет создать давление в пределах 0,3-0,4 МПа (в двигателях с непосредственным впрыском – до 0,7 МПа), что превосходит возможности механического ТН. Устройство во многом зависит от того, где находится топливный насос: в баке или в подкапотном пространстве. Но принцип работы всех ТН такого типа можно считать идентичным. В подавляющем большинстве современных авто используется погружаемый бензонасос, который располагается в баке. Это хоть и чревато небольшими механическими потерями и уязвимостью, связанными с большой длиной топливной магистрали, но насос получает гораздо лучшее охлаждение.

В процессе работы омывающее корпус и проходящее сквозь электродвигатель топливо отводит значительную часть тепла. Именно поэтому на ресурсе так сильно сказывается езда с практически пустым баком.

Устройство

Электрический бензонасос состоит из двух частей: электрического привода (представляет собой обычный электродвигатель) и насосной части (закачивает горючее из топливозаборника). Погружаемые насосы размещаются в едином корпусе с сеточкой, осуществляющей грубую очистку топлива.

В зависимости от конструкции заборного механизма, существуют несколько видов насосной части:

роликовый насос. Топливо подается за счет вращения ротора с подвижными роликами. При увеличении пространства между роликом и ротором в свободном пространстве создается разряжение, которое заполняется бензином. При дальнейшем вращении ротора пространство уменьшается, что позволяет создать давление и подать топливо через выпускной канал;
шестеренчатый бензонасос. Принцип работы схож с предыдущим видом, но изменения площади свободного пространства происходит вследствие вращения шестерни;
центробежный насос. Нагнетание топлива возникает из-за завихрения, провоцируемого вращением крыльчатки в корпусе. Подача и отвод горючего осуществляется через соответствующие каналы внутри корпуса.

Логика работы

В автомобилях, у которых управление основными узлами жизнеобеспечения ДВС осуществляется по CAN-шине, команду к запуску бензонасос получает от электронного блока управления двигателем. Перед запуском ДВС необходимо создать давление в топливопроводе, поэтому сразу после включения зажигания ЭБУ подает сигнал на реле, которое включает бензонасос. В некоторых авто подача питания на реле и включение бензонасоса осуществляется в момент открытия водительской двери. Время работы бензонасоса в таком режиме исчисляется секундами, после чего питание отключается. Последующий запуск произойдет уже при начале вращения стартера.

Основные неисправности, простейшая диагностика

К основным поломкам, из-за которых может не работать бензонасос, относятся:

перегорание предохранителя;
обрыв питания, окисление контактов;
износ щеточного узла, вследствие чего ухудшается производительность, разрушение коллектора, износ втулок ротора;
засорение;
критический износ трущихся пар роликовых и шестеренчатых топливных насосов;
разрушение пластмассовой муфты, посредством которой вал якоря электродвигателя соединяется с ротором насоса.

Чтобы понять, почему не работает бензонасос, достаточно базовых навыков пользования мультиметром. Наличие питания на разъеме ТН после включения зажигания будет означать, что неисправность в насосе. Если питание не приходит и бензонасос не запускается, то следует проверить цепь до разъема, а также реле.

Основные симптомы неисправности:

увеличение шума, появление посторонних звуков;
провалы при резком нажатии на газ;
двигатель периодически глохнет (особенно на горячую);
проблемы с запуском.

Реле

Одним из важнейших элементов системы питания инжекторного двигателя является реле бензонасоса. Оно используется для уменьшения нагрузки на бортовую сеть, так как управление силовыми контактами осуществляется подачей слабого напряжения на соответствующие выводы электромагнитного реле. Принципиальная схема подключения бензонасоса.

Принцип работы реле, а также способы проверки вы можете увидеть на видео.

Функции электронного оборудования карбюраторов

На этапах зарождения электронное оборудование карбюраторов не могло реализовать всё то, что от него реально требовалось. Несмотря на это, поступательное развитие электроники и работа автомобильных инженеров позволили сформировать из неё настоящий мозг топливораспределительного узла. Сегодня электронное управление карбюратором позволяет:

Стабилизировать обороты холостого хода. Для достижения этой цели используется электрический экономайзер принудительного холостого хода (ЭПХХ). Данный элемент карбюраторного узла позволяет организовать наиболее оптимальный режим мотора на холостом ходу. Экономайзер контролирует отдельные канали и жиклёры поступления топливовоздушной смеси в мотор, когда тот работает в холостом режиме (как при стоянке на месте, так и при движении по инерции). ЭХПП карбюратора имеет свою настройку и никак не связан с воздушной заслонкой. Схема подключения экономайзера представляет собой соединение узла с контроллерами работы двигателя, которые в совместном режиме работы через электронный блок управления настраивают холостой ход автомобиля под наиболее оптимальное функционирование в данный момент времени. Блок управление ЭПХХ – есть тот самый «мозг», контролирующий объёмы топлива и периоды их поставки в цилиндры мотора при работе его в холостую, что позволяет экономить литры бензина при передвижении на автомобиле;
Прогревать двигатель автомобиля при запуске до тех пор, пока его работа не станет стабильной. Эта функция также осуществляется благодаря ЭПХХ, что опять же исключает управление заслонкой дросселя на холостом ходу. Такой подход к работе карбюратора не только продлевает ресурс мотора посредством его грамотного прогрева, но и позволяет владельцу автомобиля существенно экономить на топливе. Отметим, что в некоторых видах электронных карбюраторов обогащение топливно-воздушной смеси на этапах прогревания мотора происходит не через экономайзер, а через движение дроссельной заслонки. Однако сейчас это большая редкость, в силу грамотной организации системы ЭПХХ;
Отключать или, напротив, усиливать подачу топлива в цилиндры двигателя при возникновении такой необходимости. Происходит это посредством либо уже изученного нами ЭПХХ (отключает подачу топлива в мотор, если машина катится по инерции на холостом ходу, то есть без нажатой педали газа) и другого экономайзера, который подключается к работе при высоких оборотах мотора и исключает его перегрев из-за недостатка топлива. Такая возможность электронного управления карбюратора иногда позволяет сэкономить топливо, а в некоторых случаях – предотвратить серьезнейшие поломки автомобиля.

Это интересно: Принцип работы впускного коллектора

Электробензонасос на мотор с карбюратором

Также достаточно распространенным является вариант, когда насосную секцию интегрируют прямо в бензобак.

Установка насоса тонкости и фишки

Почитав мнение людей сделал свой вывод и установка его будет такая:

ЭБН ставим только вертикально!Расположение насоса у меня под капотом как можно дальше от двигателя, так как он тоже греется и желательно что бы был обдув насоса. Фильтр я поставил перед ним, не желательно что бы мусор оставался в насосе. Так же подключена полноценная обратка в бак. Тут тоже люди пишут по-разному. То, что она не нужна, так как насос после наполнения топлива поплавковой камеры начинает работать сам на себя, а с обраткой будет маслать постоянно. Другие же пишут, что обратка нужна, что бы насосу было легче работать, да и не будет переливать карбюратор, если плохо держит игла. Теоретически обе версии верны, но я установил все с обраткой

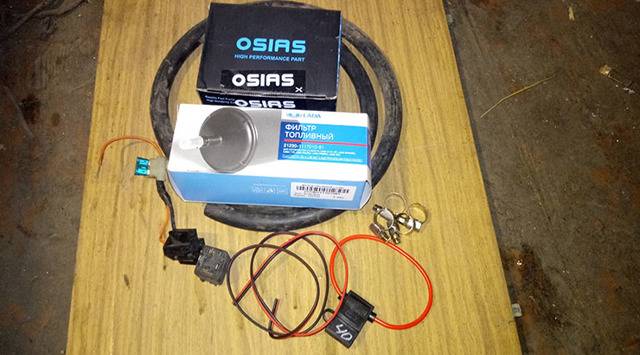

Для установки нам нужен паяльник, мультиметр, провода, фишка под 4х контактное реле и само реле, так же фишка под предохранитель соответственно и сам он нужен на 15A.Топливная трубка и пару хомутов.
