Почему дребезжит рычаг КПП и кулиса на ВАЗ-2114: основные причины и ремонт

Демонтаж рычага КПП

Перед тем как приступить к демонтажу ручки, необходимо внимательно осмотреть всё пространство рядом с ней и понять как она разбирается. Ничего сложного в этом нет, главное точно следовать нашей инструкции:

  1. При наличии дополнительных подлокотников и иные элементом установленных самостоятельно, демонтируем их, чтобы не повредить в процессе работ.
  2. Аккуратно демонтируем кожух (пластиковый или кожаный – прим.), чтобы не порвать, или не сломать его.

Демонтаж следует проводить аккуратно, чтобы ничего не сломать.

Если рычаг не поддаётся, можно обработать поверхность WD-40.

Старая втулка отмечена красным маркером.

Процесс устранения вибрации

После того как втулка с рычагом оказались у вас в руках, внимательно осмотрите её визуально на наличие видимых повреждений, следов выработки. Потому как при их наличии, возможно, придётся покупать такой же запасной элемент, для того чтобы чуть позже не пришлось выполнять работы по её демонтажу, ремонту и регулировке.

Новая втулка выглядит намного лучше

Порядок ремонтных работ с втулкой

  1. В первую очередь демонтируем пластиковую накладку на втулке таким образом, чтобы высвободить её металлическое основание.

Разобранная втулка рычага коробки передач

Мы сходили в магазин и замерили новую втулку там, и сравнили с нашей!

Зачем менять кулису

Существуют ситуации, когда приходится вмешиваться в механизм переключения скоростей из-за выхода из строя какого-либо узла. Но бывают случаи, когда требуется крайняя мера – замена кулисы ВАЗ-2109, 2114.

В этих случаях требуется замена:

  1. Появилась течь масла вследствие повреждения сальника. Можно произвести замену только сальника.
  2. Полный выход из строя кулисы.
  3. Вы осознали преимущества короткоходной конструкции и у вас имеются средства на подобного рода тюнинг.

Симптомы выхода из строя механизма переключения скоростей:

Увеличение люфта рычага КПП

Обратите внимание на то, что причиной такого поведения может быть и разболтавшийся кардан. Иногда выкручивается болт его крепления, поэтому для уменьшения люфта достаточно его затянуть, а предварительно следует нанести каплю фиксатора резьбы.
Сложно включить передачи. Иногда слышны посторонние звуки.
Переключение передач невозможно.
Несоответствие положения рычага и включенной скорости

Например, пропадает задняя, на ее месте находится первая.

Иногда слышны посторонние звуки.
Переключение передач невозможно.
Несоответствие положения рычага и включенной скорости. Например, пропадает задняя, на ее месте находится первая.

При обнаружении утечки масла из коробки передач внимательно осмотрите картер. Течь выявит сама себя. Обычно уходит смазка через сальники ШРУСов и кулисы.

В последнем случае для замены вам потребуется выполнить ряд действий:

  1. Приобрести новый сальник кулисы КПП ВАЗ-2109, 2114. Его цена – около 100 -200 рублей.
  2. Из коробки передач слить масло полностью, выкрутив снизу заглушку ключом на «17». При необходимости можно и заменить впоследствии смазку. Рекомендуется вытянуть верхний щуп, чтобы облегчить вытекание масла.
  3. Отсоединяете от рычага кулисы кардан.
  4. Снимите пыльник, выкрутите ключом на «10» болт крепления к штоку КПП.
  5. При помощи шила или тонкой отвертки извлеките старый сальник. Осмотрите его на предмет повреждений.
  6. Установите новый сальник, используя для запрессовки трубку или большую шайбу.

После замены установите пыльник. Оцените состояние кардана: если люфты у него слишком большие, то потребуется замена. После проведения всех работ обязательно проверьте правильность включения скоростей.

В большинстве случаев выходит из строя не сама кулиса, а кардан. Из-за его смещения, даже небольшого, происходит сбой в механизме переключения передач.

Стандартные кулисы ВАЗ-2109,2114 редко устанавливают при ремонте, используют аналогичные детали от “Лады Калины”. Замена выглядит следующим образом:

  1. При помощи двух ключей на «13» выкручиваете хомут крепления кардана к тяге.
  2. Отверткой оттяните пыльник в сторону картера коробки. При желании можно его полностью снять, а если на нем имеются порезы или иные повреждения, замените новым.
  3. Выкрутите фиксирующий болт ключом на «10».
  4. Сбиваете кардан молотком, наносите удары аккуратно, чтобы не повредить ничего.
  5. Калиновский кардан кулисы намного долговечнее и надежнее, поэтому установите его вместо стандартного.
  6. Соберите всю конструкцию в обратном порядке. Но не спешите затягивать болт на хомуте – необходима регулировка.

Итак, убираем дребезжание ручки КПП ВАЗ 2114 своими руками

1. Первым делом — поднимите кожух рычага переключения передач.

2. Используя ключ на «13», открутите гайку и достаньте болт.

3. Отсоедините тягу с рычагом.

4. Извлеките втулку.

5. Далее, необходимо снять пластиковые втулки и смыть с металлической втулки остатки смазки.

6. Линейкой отмерьте от края втулки 1-3 мм и проведите линию.

7. Изолентой обмотайте втулку по линии и приступайте к стачиванию лишнего.

8. Снять лишнее можно при помощи болгарки или наждака или, «на крайняк», при помощи мощного напильника.

9. По завершению устанавливаем втулку на место и собираем все в обратной последовательности. Перед сборкой не забудьте положить смазку туда где она необходима.

Теперь о результатах:

  1. На холостых ручка не гремит и не дребезжит.
  2. На скорости исчез звон и вибрация.
  3. Вибрации почти не чувствуется.
  4. Рычаг стал ходить более туго.

В общем результатом очень доволен, не думал, что настолько хорошо получится, а ведь проблема заключалась в нескольких лишних миллиметрах металла! Жаль, что такие идеи приходят в головы нам, владельцам ВАЗов, а не тем, кто занимается их производством. Ну, да ладно, проблема решена и это самое главное. На все про все ушло чуть больше 20 минут

Спасибо за внимание, до новых встреч на страницах ВАЗ Ремонта

Короткоходная кулиса ВАЗ 2114: замена и установка

Модели ВАЗ получили одну неприятную особенность: с возрастом в некоторых узлах машины появляются люфты. Речь идет о трансмиссии, моторе, а также коробке передач.

Ждать, пока все детали узла износятся, не нужно, так как полная замена обойдется дороже чем модернизация. В данной статье речь пойдет о тюнинге КПП, а точнее, об установке короткоходной кулисы (КК) вместо штатной.

Здесь у владельцев ВАЗ 2114 есть три пути: установка внештатной кулисы, изготовление детали своими руками, а также регулировка штатного узла.

Важно! Изъяны в работе КПП могут появиться из-за сальника, «симптомы» которого схожи с кулисой. Визуального осмотра хватит, чтобы понять, рабочий сальник или нет. Разбор можно выполнить по схеме из этой статьи

Разбор можно выполнить по схеме из этой статьи.

Короткоходная кулиса сокращает время переключения передач, поэтому изначально эта деталь присутствовала только в спортивных автомобилях.

В дальнейшем практически все автопроизводители включили кулису с коротким ходом в конструкцию своих машин.

АвтоВАЗ немного отстал от иномарок, поэтому первой моделью компании с этой деталью стала Лада Калина, поэтому если ставить внештатный элемент, то именно с Калины.

Плюсы и минусы короткоходной кулисы

Среди водителей ходит стереотип, будто установка КК приводит к тому, что при переключении передач можно легко промахнуться мимо нужной. Проблема есть, но возникает она из-за неправильного подхода к модернизации автомобиля.

Помимо кулисы необходимо поставить и новый кардан коробки передач. Лучшим решением будет деталь от Лады Калины, так как кардан в новых моделях не подвержен люфтам.

Даже если КК будет изготовлена своими руками, кардан нужно поставить заводской.

Следующий стереотип заключается в том, что такая модернизация быстро разрушает коробку передач. Речь идет о второй передаче, которая одинаково изнашивается и с обычной деталью, и с короткоходной. Эта проблема присутствует в Самаре еще с ВАЗ 2109.

Третий стереотип такой: при монтаже кулисы в КПП нужно подпиливать пластик в приборной панели. Если устанавливается качественная самодельная КК или деталь от Калины, то никаких манипуляций с пластиком совершать не нужно.

Также рекомендуется вместе с КК установить и спортивные синхронизаторы, так как на них увеличивается нагрузка после такого тюнинга.

Установка КК и кардана от Лады Калины

Лучшим решением будет покупка деталей от Калины, но некоторые водители предпочитают брать КК от ВАЗ 2114, то есть «родную» деталь. Помимо стандартного набора инструмента понадобиться и болгарка. Замена выполняется следующим образом:

  1. В салоне автомобиля необходимо снять платформу, которая закрывает доступ к деталям трансмиссии и коробки передач. Держат платформу 5 болтов;
  2. Снизу машину следует ослабить хомут, прижимающий кардан и кулису;

    Откручиваем 5 болтов держащих платформу кулисы

  3. С шарнира КПП нужно снять пыльник и удалить крепление;
  4. Далее установка зависит от того, какая кулиса была выбрана на замену – штатная от ВАЗ 2109-2114 или от Калины. После установки штатной КК и кардана от Кулисы деталь может не помещаться в посадочное место. Исправить это можно при помощи болгарки;
  5. Размер кардана лучше всего определить по штатному элементу. После корректировки необходимо проверить, не бьется ли короткоходная кулиса об кузов. Если все установлено правильно, то нужно затянуть хомут;
  6. Следующим шагом будет регулировка новой детали, которая выполняется по задней скорости. Необходимо переключить коробку на заднюю передачу и выставить рычаг в положение R-передачи. Лучше всего ставить рычаг поближе к водительскому сидению. Готово, замена завершена, теперь тюнинг можно проверить на дороге.

    Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы

Инструкция по изготовлению КК своими руками

Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:

  • РПП от ВАЗ 2114.
  • Ось и втулки от 2114 (входят в ремкоплект КПП).
  • Трубка с диаметром 15 миллиметров.
  • Гайка шаровая.
  • Кардан от Лады Калины.

Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).

13 октября 2016

Дребезжит ручка КПП ВАЗ 2114? Есть решение! Мы поможем убрать дребезжание рычага коробки

Подавляющее большинство «наших» автомобилей «болеют» практически одними и теми же, среди которых дребезжание ручки КПП является одним из наиболее раздражающих. Слава Богу умом и «прямыми руками» нашего брата природа не обделила, и решения многих неприятных вопросов были придуманы именно самими автовладельцами ВАЗов.

Сегодня предлагаю вашему вниманию очередное решение актуальной проблемы — устранение дребезга ручки переключения передач ВАЗ 2114 своими ручками ? Наверное, каждому знакомо это неприятное чувство, когда при наборе скорости ручка начинает звенеть, греметь и страшно вибрировать. Каждый день большинство из нас обещали себе решить эту проблему в ближайшем будущем, но как правило, руки так и не доходили. А некоторые, так и вовсе не знают о том, что дребезжание рычага переключения передач можно легко убрать при минимальных затратах времени и средств.

Дребезжит ручка переключения передач потому, что инженеры ВАЗ просто не подумали о том, что во время движения металлическая втулка соединяющая тягу и рычаг будет соприкасаться с краями тяги, в результате чего будет возникать металлический дребезг. А может просто не рассчитали размеров самой втулки. Наша задача состоит в том, чтобы исправить этот недочет, а именно сделать втулку короче, чтобы она не задевала краями тягу.

УСТРАНЯЕМ ВИБРАЦИЮ

Теперь нужно внимательно осмотреть втулку внешне, все таки именно из-за нее дребезжит рычаг КПП 2115. Если имеются какие-то внешние слишком явные повреждения и следы выработки, то, возможно, придется поискать новую такую деталь, чтобы в дальнейшем не пришлось повторять эти манипуляции. Теперь разберемся какие операции нужно провести, чтобы понять, как отрегулировать кулису на ВАЗ 2114:

  1. Снимаем внешнюю пластиковую оплетку втулки, чтобы освободить ее железный корпус.
  2. Теперь нам нужно взглянуть есть ли следы трения на ней. Их наличие будет свидетельствовать о неправильном ее размере. Особенно характерно они будут выражены, если втулка немного длиннее, чем нужно. Если это подтвердится, то эти лишние миллиметры и есть причины того, что дребезжит рычаг КПП ВАЗ 2115. В этом случае необходимо примерять в отверстии сколько лишнего и просто сточить их напильником, обычно там всего 1-2 миллиметра.
  3. Теперь необходимо подобрать какую-нибудь прокладку по форме детали или же просто обмотать ее изолентой так, чтобы на свое место она становилась поплотнее и потом не шевелилась.

Вот и стало понятно, как устранить дребезжание рычага КПП ВАЗ 2114 и почему такое, вообще, происходит. После наших нехитрых манипуляций вибрация должна будет полностью исчезнуть, теперь рычаг будет всегда находиться в спокойном состоянии.

Почему болтается рычаг КПП

Потеря рычагом четкости переключений, вялый возврат или отказ встать в нейтральное положение, а также увеличенные люфты — это следствие интенсивной эксплуатации либо неисправностей. Если сильно болтается рычаг КПП «Приоры», этому, как правило, сопутствуют один или несколько признаков:

  • выбранная передача отказывается включаться;
  • задевание рычагом элементов салона со стороны водителя — сидений или окантовки кожуха;
  • включение передачи, не соответствующей выбранной;
  • появление посторонних призвуков, шума, гула и дерганий ручки КПП «Приоры» при выжимании и отпускании сцепления.

Болтается рычаг КПП «Приоры»

Соответственно, после выяснения причины, почему неправильно работает и болтается рычаг КПП на «Приоре», для восстановления работоспособности потребуется регулировка либо ремонт с заменой дефектной детали. Спровоцировать болтанку рычага выбора передач автомобиля Priora могут неисправности трансмиссии, таких ее частей, как сцепление или коробка передач, вынуждающие прилагать чрезмерные усилия для переключения. Недостаточное выключение сцепления из-за невыжатого до конца подшипника сопровождается хрустом и скрежетом, дерганиями, Это ускоряет износ всех элементов приводного механизма, он сильно шумит, машину начинает трясти и движение может сопровождаться подергиванием.

Для выявления причины, по которой болтается ручка КПП «Приоры», нужно провести диагностику состояния узла от рычага в салоне до исполнительного устройства на КПП соответствующего типа.

На кулисной коробке

Причинами нарушения четкой работы ручки, переключающей скорости, на автомобилях с кулисным типом управления переключениями являются его поломки и разрегулировки.

Самая распространенная причина болтанки, дребезга и вибраций рычага на холостом ходу — это износ втулки между ручкой переключения передач и осью ее перемещения взад-вперед. Между рычагом и прижимными шайбами появляется зазор, качество крепления ухудшается, вибрация от коробки передается через кулису на неплотно затянутый шарнир и его детали начинают греметь, отчего дребезжит ручка КПП «Приоры».

Потеря устойчивости ручки выбора передач в нейтральном положении, дергание, стук и затрудненная координация включения скоростей могут возникнуть из-за поломки пружины на оси рычага выбора передач в исполнительном механизме, находящемся в картере коробки.

Болтаться рычаг может в вертикальном направлении из-за поломки или выхода из строя деталей шаровой опоры рычага (пластмассовой обоймы, подпорной пружины).

Разрегулировка кулисы и всего механизма управления ее работой вследствие естественного износа элементов проявляется в увеличенных люфтах во время смены скоростей, неправильном их включении и, увеличенной вибрации, передающейся рычагу КПП «Приоры».

На тросиковой коробке

Если болтается рычаг КПП на «Приоре» с тросиковой коробкой, это может происходить из-за износа приводных тросиков и крепления их купольных наконечников на шаровых пальцах маятниковых рычагов или к селектору скоростей в салоне. Также причиной может быть неисправность шаровой опоры. При этом могут появиться шум, треск и дребезг ручки КПП «Приоры» при нажатии на газ.

Устраняем проблему

Многие водители практикуют очень простой метод устранения дребезга рычага КПП, а именно ставят пружину, которая гасит вибрацию. У этого способа единственный плюс — это то, что он прост с технической точки зрения, потому что фактически ничего не нужно разбирать. Устанавливая пружину, некоторые советуют ручку КПП обмотать обычным медицинским жгутом, фиксация получается намного более плотная.

Но, чтобы вибрации полностью исчезли, есть способ более надежный, но он займет немного больше времени и потребуется пластмассовая крышка и набор инструментов.

Нам нужно будет установить пластиковые или резиновые шайбы на оси коробки передач.

Инструкция по изготовлению КК своими руками

Делать кулису самостоятельно стоит в том случае, если есть опыт в ремонте и модернизации деталей автомобиля. Качественно выполненная короткоходная кулиса будет работать не хуже, чем узел от Лады Калины. Для изготовления понадобятся следующие элементы:

  • РПП от ВАЗ 2114.
  • Ось и втулки от 2114 (входят в ремкоплект КПП).
  • Трубка с диаметром 15 миллиметров.
  • Гайка шаровая.
  • Кардан от Лады Калины.

Первым делом необходимо отрезать шар от РПП, нижний край которого должен быть зачищен под трубу. Далее нужно приварить 15-миллиметровую трубу. К ее нижнему краю следует приварить обычную гайку, а уже к ней – шаровую. Кардан от Калины необходимо присоединить к рычагу КПП. Такие детали, как втулки и ось просто заменяются на новые от ВАЗ 2114 (желательно, чтобы они были новыми).

Если вы являетесь владельцем переднеприводного автомобиля ВАЗ (2108, 2109, 21099, 2110), то наверняка обращали внимание на увеличенный свободный ход рычага переключения передач, который ощущается как расхлябанность ручки КПП и ведет к нечеткому включению при выборе передач. Можно сказать, что это болезнь этих моделей, которая кроется в штатном карданчике кулисы рычага КПП

Устранить этот недостаток и доработать механизм переключения передач самым простейшим способом можно, заменив штатный карданчик кулисы КПП на аналогичную деталь от Лады Калины. Кстати, эту доработку можно выполнить своими руками.

Для этой доработки нам необходим сам карданчик кулисы КПП от ВАЗ 1118 «Калина», приобретаем его в комплекте с пыльником, т.к. штатный пыльник ВАЗ 2109 не подойдет по размеру.

Сравнение шарниров КПП ВАЗ 2109 и Лада Калина

Также нам понадобятся ключи на 10 и на 13, молоток, шлицевая отвертка и помощник, который пригодится на конечном этапе работ при регулировке положения рычага КПП.

Основные причины

Что делать, если болтается рычаг КПП на ВАЗ 2109 и 2110? Для ответа на этот вопрос необходимо определить причину такого поведения рычага. Причин может быть несколько. Некоторые из них обусловлены конструкцией автомобиля и практически неустранимы. Проблема с болтающимся рычагом и дребезгом возникает по следующим причинам:

  • Ошибка конструкторов. Металлическая втулка цепляется за тягу при движении. В итоге получается дребезжащий звук. Устранить проблему невозможно;
  • Поломка втулки;
  • Рычаг от Лада Калина;
  • Неисправность карданчика кулисы;
  • Износ коробки или ее креплений.

Каждая из этих причин приводит к люфту рычага. Первая причина только действует на нервы дребезжащим звуком, но проблем с управлением коробкой при этом не возникает. Для установления причин придется внимательно осмотреть машину на яме. В некоторых случаях придется производить ремонт или доработку деталей.

Поломка втулки

. Втулка удерживает рычаг в определенном положении. На нее попадает практически все усилие при переключении скоростей. Со временем она может лопнуть. В таком случае рычаг будет ходить намного свободнее, но при этом переключение передач будет происходить, как обычно, без особых проблем. Для устранения просто замените втулку.

Рычаг от Лада Калина

. На Калине коробка немного доработана. При установке рычага от нее на обычную коробку водитель получает несколько положительных бонусов. Минусом такого тюнинга является появление люфта рычага и постоянный дребезг при движении. Проблема возникает из-за отсутствия на этом рычаге смягчающей пружины. Для устранения проблемы необходимо взять стандартную пружину от девятки и прикрепить ее на привычное место. Чтобы закрепить один из концов пружины на рычаге придется сделать крепление. Для этого вам понадобится сварка.

Как устранить дребезжание рычага КПП на ВАЗ 2114

Симптом для ремонта ручки переключения скоростей на лицо – садишься в машину, трогаешься, начинаешь набирать обороты, а палка в ответ начинает ходить ходуном, издавать непонятные звуки и вибрировать. Происходит это из-за недодуманной конструкции, так уж вышло у инженеров ВАЗа, ведь проблема распространяется не только на четырнадцатую модель. Вибрация рычага КПП происходит по такому принципу: мы едем, а втулка, которая соединяет палку и тягу начинает касаться крыльев тяги. Она сделанная из металла, что, естественно, приводит к неприятному металлическому дребезгу. Благо, скорректировать эту недоделку можно довольно простым способом, не имея семи пядей во лбу.

Лада 2110 PhiX › Бортжурнал › Итоги борьбы с дребезгом рычага КПП ВАЗ 2110

Все привет! Резюмирую все работы по задолбавшей меня теме, дребезга рычага КПП ВАЗ свыше 4000оборотов.

Мало кто из владельцев десятых моделей не знаком с этим дребезгом, ну а меня, он просто задолбал! Я расскажу о методах и результатах борьбы с этим эффектом.

Ниже описаны способы, которые я уже успел испробовать.

1. Пытался утяжелить сам рычаг, наматывал на него виброизоляцию. Эффект незначителен, переключение передач не затрудняет, но вес на рычаге отчетливо ощущается.

2. Запилил на пару миллиметров цилиндрик.Очень эффективный метод, на какое то время дребезг полностью пропадает. Продолжительность «счастья» зависит от степени затяжки рычага. При сильной затяжке значительно увеличивается усилие переключения передач. Со временем даже при сильной затяжке начинает пробиваться дребезг свыше 4000 оборотов, и для того чтобы полностью избавится от дребезга, приходится чрезмерно зажимать узел, что приводит к практически полной неподвижности рычага.www.drive2.ru/l/2052503/

3. Пластиковые шайбы ставил вместе с запилом цилиндра, соответственно эффект общий.

4. Переделывал шарнир реактивной тяги в сайлентблок. Переключения стали четче, пропали некоторые звуки, скрипы, но появились новые и сам дребезг остался.Стал отчётливо слышен трансмиссионный шум, как будто гудит выжимной подшипник. Сильнее всего шумела третья передача. www.drive2.ru/l/3350393/

5. Удалил реактивную тягу КПП. Стало меньше вибраций и посторонних звуков. Четкость переключения практически не пострадала. Дребезг не пропал.www.drive2.ru/l/4751686/

6. Укладывал лист поролона в тоннель КПП. Небольшой эффект был, чуть меньше шумов, дребезг остался. Немного затруднилось переключение передач.

7. Менял насадку на рычаг КПП. Без изменений.www.drive2.ru/l/3354763/

8. Замена шаровой опоры рычага КПП. Переключения стали чуть четче, дребезг остался.www.drive2.ru/l/2042744/

9. Установка дополнительной опоры КПП. Рычаг меньше болтается, дребезг никуда не делся. www.drive2.ru/l/2028310/

10. Замена всех опор двигателя. В целом вибраций меньше, но дребезг остался. www.drive2.ru/l/2025063/

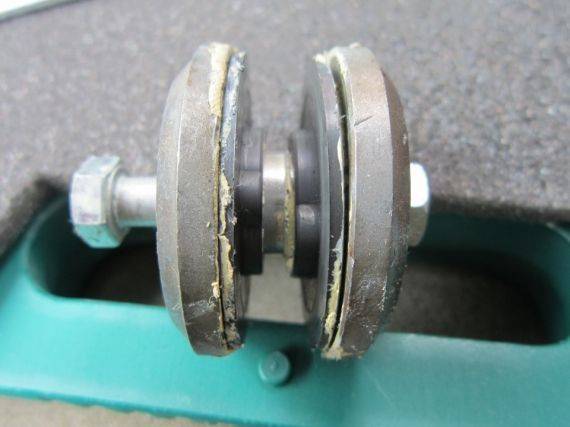

11. Установка подшипников вместо втулки. На этот метод я возлагал наибольшие надежды, но, к сожалению, они оправдались лишь частично.Переключения стали четче и мягче, стало значительно тише и дребезжит теперь только в небольшом диапазоне оборотов, примерно 4500 — 5000. Особенно сильно дребезг проявляется при сбросе газа на высоких оборотах. В целом, дребезг с подшипниками сильнее, чем с сильно зажатым, запиленным цилиндром, но это компенсируется легким ходом рычага. www.drive2.ru/l/4761090/ www.drive2.ru/l/4784692/ www.drive2.ru/l/4814325/

12. Заменил карданчик кулисы с безлюфтового на стоковый.В сочитании с подшипниками в рычаге дребезг пропал полностью, и значительно снизились вибрации. Чёткость переключений практически не пострадала. Казалось бы, вот оно счастье, но состоковым карданьчиком появился новый дребезг, ещё противней старого. Он появлялся на всех передачах и на всех оборотах. По звук напоминал треск счётчика Гейгера. В итоге пришлось вернутся к безлюфтовомукарданьчику. www.drive2.ru/l/4779423/ www.drive2.ru/l/4814325/

Возможные варианты дальнейшей борьбы с дребезгом.

1. Доработка варианта с подшипниками. Вместо шести штук использовать два подшипника и втулку между ними. Это позволит снизить количество точек контакта кулисы и рычага посредствам шаров. 2. Резиновый кубик в соединение кулисы и рычага. Колхоз, и думаю, будет существенно влиять на удобство переключения 3. Выточить втулку и шайбы из фторопласта. Многие утверждают, что дребезг полностью проходит. 4. Виноват сам механизм переключения передач, который находится в нутрях КПП. Говорят из-за его неисправности на рычаг идут чрезмерные вибрации, от того и дребезг. 5. Кулиса от другого автомобиля или тросовый привод. Ну, мы то понимаем, что это уже на грани фантастики. )Выводы: Ну, вот такая эпопея получилась и конца ей не видно. Сейчас, я достиг определенного эффекта, которым я конечно не совсем доволен, но пока удовлетворен. В итоге проделанных манипуляций, дребезг и вибрации заметно сократились и не докучают своим присутствием. На этом я пожалуй оставлю этот узел в покое. Буду рад выслушать ваши комментарии и варианты борьбы с этой проблемой.
