Месторасположение иммобилайзера на ВАЗ-2114: фото где находится блок

Как самому отключить иммобилайзер?

Если штатный иммобилайзер заблокировался, то отключить АПС-4 достаточно просто. Нужно физически устранить иммобилайзер, удалить информацию о нем из энергонезависимой памяти ЭБУ впрыска, после чего установить перемычку в разъем иммобилайзера для восстановления целостности диагностической шины.

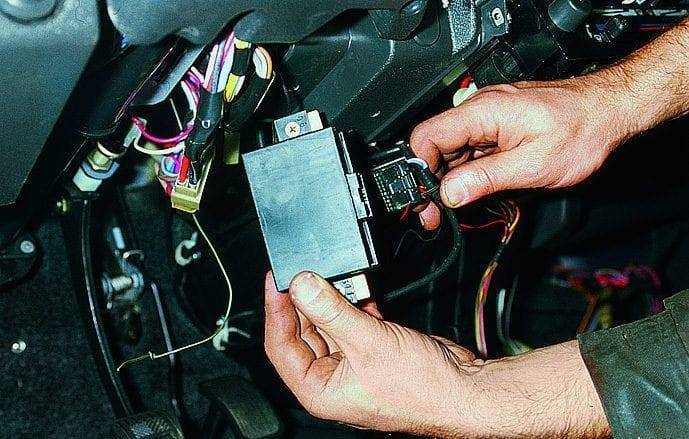

На автомобилях «десятого» семейства ВАЗ АПС установлен над ЭБУ впрыска, доступ к нему – сбоку центральной консоли у педального узла. У «девятого» и в дальнейшем «пятнадцатого» семейства машин ВАЗ – за панелью приборов, в районе рулевой колонки.

После физического отключения АПС-4 перестанет работать штатное плавное гашение света плафона в салоне. Так как отключить иммобилайзер – это по сути только разорвать его связь с ЭБУ впрыска, то можно и не удалять сам блок, а просто извлечь из его разъема контакты 9 и 18, соединив их «мимо иммобилайзера».

Теперь блок физически отключен от ЭБУ впрыска, но ЭБУ по-прежнему ждет от него сигнал на разрешение запуска. Поэтому теперь нужно очистить EEPROM ЭБУ, что удобнее делать на блоках типа «Январь 7.2», где для этого достаточно собрать простейшее устройство-программатор из двух «крокодилов» для подачи питания и «массы» на снятый блок управления, китайского «шнурка» VAG-COM с Aliexpress и нескольких колодок (например, отрезанных от старых компьютерных блоков питания – на давно уже не использующиеся дисководы под 3,5” дискеты колодки питания как раз подходят). На контакты 12, 13, 43, 44, 63 подается «плюс», на 51, 53 и корпус самого блока – «масса», K-линия от адаптера подключается к выводу 71.

Во многих программах для работы с памятью ЭБУ впрыска отключение иммобилайзера максимально просто – в программе ChipLoader для этого достаточно считать EEPROM из контроллера, нажать кнопку «Удалить иммо» и залить обработанный дамп памяти обратно в контроллер.

Старые «бошевские» блоки управления в этом плане в разы менее удобны, поскольку легкого доступа к EEPROM не предоставляют. У них приходится работать напрямую с микросхемой энергонезависимой памяти через специальный программатор – не лучшее решение для выполнения своими руками.

Как снять иммобилайзер на более поздних моделях ВАЗ? Здесь он уже усовершенствован, в том числе появилось управление штатным ЦЗ с радиоключей. Поэтому физически удалять АПС здесь уже нельзя, поскольку перестанет нормально функционировать и центральный замок (подобные же проблемы возможны и при установке б/у блока иммобилайзера на машину, где уже был обучен другой блок). Были модернизированы и сами блоки управления двигателем, их перепрограммирование уже не выполнить настолько «наколенным» способом, поэтому стоит обратиться к специалистам.

Ещё кое-что полезное для Вас:

• Что такое иммобилайзер и принцип его работы
• Как считать код иммобилайзера?
• Реле блокировки двигателя сигнализацией

В более современных системах впрыска удаление устройства уже значительно труднее – если старые «ВАЗовские» блоки спокойно работали с чистым EEPROM, то в дальнейшем эта очевидная лазейка для угонщиков устранена на уровне программного кода ЭБУ впрыска. Он в будет искать связь с блоком иммобилайзера, причем с использованием динамического кода, что делает невозможной и простую подмену блоков.

На таких автомобилях отключение иммобилайзера возможно только при перепрошивке ЭБУ впрыска модернизированной прошивкой, в которой удален код, отвечающий за «общение» с иммобилайзером. Для создания подобных прошивок нужен немалый труд – нужно дизассемблировать готовый машинный код, разобраться в его логике и произвести правильную модификацию. Поэтому даже на привычном «Логане» отключение иммобилайзера может стоить в несколько раз дороже, чем на той же вазовской «десятке», и не за все блоки управления мастера берутся.

Здесь разумнее не отказываться от иммобилайзера полностью, а отремонтировать его, благо ломаться в этой системе практически нечему. При условии целостности считывающей антенны в замке зажигания и ее надежного соединения с иммобилайзером проблемы редки, причем они связаны с включением обходчиков при установке сигнализаций с автозапуском.

Это вызвано тем, что на ряде автомобилей обходчик ставится не бесконтактно (антенна обходчика поверх антенны считывателя), а в разрез штатной антенны. Нарушение контакта из-за наличия натяга в проводах, некачественной скрутки проводов приводит сначала к спорадическим отказам устройства, а затем и к полной неработоспособности. Однако ремонт при этом гораздо быстрее и дешевле, чем отключение иммобилайзера вообще.

Руководство по отключению

Нужно ли отключать иммо или сигналку и как это правильно сделать? Предлагаем более подробно ознакомиться с этими вопросами.

Нужно ли отключать иммобилайзер на четырнадцатой модели ВАЗ?

Если есть необходимость — то разумеется, нужно. Необходимость отключения сигналки или иммо возникает в тех случаях, когда система блокирует работу двигателя и запуск силового агрегата становится невозможным.

Как отключить?

Если речь идет о сигналке, то в первую очередь нужно знать о точках подключения, которые использовались при установке. В каждой противоугонной системе есть кнопка аварийного отключения сигнализации, которая обычно называется сервисной кнопкой Valet

Неважно, это еврокнопка аварийки ВАЗ 2114 нового образца или старого

Комбинация с использованием евро аварийки в случае отключения противоугонной системы описана в книжке по эксплуатации. Этот процесс индивидуален для каждой отдельной модели сигналок, поэтому описывать его мы не будем. Если же не работает аварийка на «четырке», то придется отключать центральный блок, но без помощи профессионала в этом вопросе не обойтись.

Что касается того, как правильно отключить иммо своими руками, то процедура выглядит следующим образом:

1. Для начала вам необходимо найти блок установленной противоугонной системы. Если вы ставили иммобилайзер самостоятельно, то должны знать, где находится управляющий модуль. Если же установка стоит с завода, то модуль должен быть расположен внутри торпеды, прямо под рулевым колесом.
2. Далее, вам необходимо отсоединить разъем с сигнальными проводами от управляющего модуля. Отключите провода и отведите их в сторону.
3. Теперь вам нужно будет найти контакты под номером 9 и 18, в общей сложности контактов на разъеме должно быть 20.
4. Контакты под номерами 9 и 18 необходимо обрезать с помощью канцелярского ножа. Зачистите контакты отрезанных проводов, после чего скрутите их как можно более надежно и заизолируйте. Для изоляции отрезка используйте изоленту. Выполнив эти действия, вы сможете восстановить диагностическую линию K-Line, которая позволит следить за состоянием основных систем и узлов транспортного средства.
5. Далее, установите разъем на место. Таким образом, вы сможете отключить противоугонную установку и запустить двигатель. Этот метод самый простой, однако нужно учитывать, что он не гарантирует правильное отключение противоугонной системы.

Фотогалерея «Перепрошивка блока управления»

Более сложный, но более действенный вариант — перепрошить управляющий блок. Для его реализации вам потребуется паяльник, компьютер с утилитой для перепрошивки, а также программатор для плат.

Перепрошивка осуществляется следующим образом:

1. Сначала управляющий модуль демонтируется с авто.
2. Далее, вскрывается крышка устройства.
3. Теперь вам необходимо найти плату с прописанными данными об иммо. Если в вашем авто используется блок управления Январь версии 7.х, то обозначение схемы — 24С04.
4. Далее, у вас есть два варианта решения проблемы — вы либо устанавливаете новую схему, либо будет производить очистку старой. Чтобы выполнить очистку, вам потребуется компьютер или ноутбук с операционной системой Windows, а также соответствующей утилитой для очистки памяти. Программ в интернете множество, вы можете подобрать ПО под конкретную модель ЭБУ.
5. Следующим этапом будет выпайка схемы с помощью паяльника, а также установка новой платы. НУ или вы перепрошиваете схему, как угодно. Если речь идет о прошивке, то с помощью правильно настроенной утилиты вы сможете выполнить эту задачу буквально за несколько минут.
6. Когда процесс будет завершен, вам остается только впаять обратно новую плату и проверить работоспособность системы.

Источники

• avtozam.com/vaz/2114/vklyuchenie-i-otklyuchenie-immobilajzera/
• drive2.ru/b/2094661/
• ladaautos.ru/vaz-2114/kak-samomu-otklyuchit-immobilajzer-na-vaz-2114.html

ОБУЧЕНИЕ ПРОТИВОУГОННОЙ СИСТЕМЫ КОДОВЫМ КЛЮЧАМ

После того, как Вы убедились, что противоугонная система находится в неактивном состоянии можно переходить к процедуре обучения (кодирования) кодовых ключей. Для этого следует выполнить следующие действия:

1. Включить зажигание автомобиля, светодиод индикатора состояния системы не позднее, чем через 5 секунд должен загореться постоянным светом. 2. Поднести красный кодовый ключ с маркировкой АПС-4 к индикатору. 3. Удерживая красный кодовый ключ выключить зажигание. Светодиод должен продолжать гореть, а зуммер блока управления издаст короткий звуковой сигнал. 4. Убрать красный кодовый ключ от индикатора. Не позднее 5 секунд после выключения зажигания светодиод должен замигать с частотой 10 раз в секунду. Если этого не произошло, следует, не включая зажигания подождать не менее 15 секунд и вернуться к повторению п.1. 5. Не позднее 20 секунд после начала мигания светодиода поднести первый черный кодовый ключ с маркировкой АПС-4 к индикатору. Зуммер должен издать звуковой сигнал длительностью около секунды, а светодиод на это время погаснет. 6. Убрать обученный черный ключ. Не позднее 20 секунд после возобновления мигания светодиода поднести другой черный ключ. Зуммер должен издать звуковой сигнал длительностью около секунды, а светодиод на это время погаснет. Примечание. Противоугонная система позволяет обучить до четырех черных кодовых ключей. Процедуру их обучения следует повторить согласно п.6. 7. Убрать второй обученный черный ключ и не позднее 20 секунд поднести красный ключ к индикатору. Светодиод загорится, а зуммер издаст звуковой сигнал. Убрать красный ключ от индикатора. 8. Не позднее, чем через 15 секунд после включения светодиода следует включить зажигание автомобиля. Если на Вашем автомобиле установлен контроллер М1.5.4 или Январь-5, то не позднее 3 секунд светодиод погаснет, а зуммер издаст звуковой сигнал. После чего зажигание выключить. Если установлен контроллер МП7.0, то по истечении 3 секунд после включения зажигания светодиод будет продолжать гореть. Не позднее чем через 10 секунд, пока горит светодиод, следует выключить зажигание автомобиля. Светодиод погаснет, а зуммер издаст звуковой сигнал. 9. Подождать с выключенным зажиганием не менее 6 секунд. 10. Провести контроль обученной противоугонной системы. Для этого следует включить зажигание автомобиля, зуммер должен издать звуковой сигнал, а светодиод индикатора замигать с частотой 2 раза в секунду. Провести пробный запуск двигателя в течение 3. 5 секунд, двигатель запускаться не должен. Выключить зажигание, подождать не менее 6 секунд и повторить пробный запуск двигателя, двигатель запускаться не должен.

Примечание. Если двигатель запускается, это означает, что процедура обучения выполнена неправильно или превышено время ожидания в каком-либо интервале и противоугонная система автоматически возвратилась в исходное неактивное состояние. В этом случае процедуру обучения следует повторить, но перед каждым повтором обучения необходимо выключить зажигание на время не менее 15 секунд.

11. Выключить зажигание, не позднее чем через 10 секунд после выключения зажигания поднести к индикатору один из обученных черных ключей, зуммер должен издать 2 звуковых сигнала, а светодиод погаснуть. Включить зажигание и провести пробный запуск двигателя, двигатель должен запуститься. 12. Выключить зажигание, открыть и закрыть дверь водителя. Через 15 секунд зуммер должен выдать звуковой сигнал в ускоряющем темпе в течении еще 15 секунд, а светодиод индикатора гореть мерцающим светом, что свидетельствует о выполнении режима автоматической установки на иммобилизацию (блокировку запуска двигателя). По истечении этого времени звучание зуммера прекращается, а светодиод переходит в режим мигания один раз в 2,5 секунды.

Как обойти иммобилайзер на Ваз?

Если проблема не доведена до критического состояния, а машина пока на ходу, можно прибегнуть к ряду хитростей.

Разъем иммобилайзера

Отечественные автомобилисты следующим образом справляются с критическими ситуациями:

1. Если вы предусмотрительный водитель установите альтернативное иммо – это специальный модуль обхода иммобилайзера в критической ситуации. Это два небольших приемо-передающих устройства, подключаемых параллельно с защитным устройством к ЭБУ и системе зажигания. В случае блокировки машины стандартной системой, у вас под рукой будет механизм, способный запустить транспорт, вопреки установленным запретам. Единственный минус – вам придется дополнительно раскошелиться на электрическое зажигание.
2. Если вы потеряли ключ и боитесь потерять второй – разберите оставшийся. Главное аккуратно вынуть чип и не повредить его, после этого его можно посадить на клей возле зажигания. Существенный минус решения – машина будет заводиться любым ключом.

Если указанные варианты вам не подходят, то придется подойти к проблеме со всей ответственностью и отключать иммобилайзер 2114 вручную.

Фотогалерея «Перепрошивка блока управления»

1. Схема распайки штекера на блоке управления 2. Переходник и схема соединения 3. Скриншот утилиты для перепрошивки

Более сложный, но более действенный вариант — перепрошить управляющий блок. Для его реализации вам потребуется паяльник, компьютер с утилитой для перепрошивки, а также программатор для плат. Перепрошивка осуществляется следующим образом:

• Сначала управляющий модуль демонтируется с авто.
• Далее, вскрывается крышка устройства.
• Теперь вам необходимо найти плату с прописанными данными об иммо. Если в вашем авто используется блок управления Январь версии 7.х, то обозначение схемы — 24С04.
• Далее, у вас есть два варианта решения проблемы — вы либо устанавливаете новую схему, либо будет производить очистку старой. Чтобы выполнить очистку, вам потребуется компьютер или ноутбук с операционной системой Windows, а также соответствующей утилитой для очистки памяти. Программ в интернете множество, вы можете подобрать ПО под конкретную модель ЭБУ.
• Следующим этапом будет выпайка схемы с помощью паяльника, а также установка новой платы. НУ или вы перепрошиваете схему, как угодно. Если речь идет о прошивке, то с помощью правильно настроенной утилиты вы сможете выполнить эту задачу буквально за несколько минут.
• Когда процесс будет завершен, вам остается только впаять обратно новую плату и проверить работоспособность системы.

Это интересно: Как плавно переключать передачи на механике

В завершение

Важно обращать внимание на модель платы иммобилайзера, особенно в машинах близких к 2004. Часто новую плату АПС-6, ставили в старый корпус АПС-4. Также не забывайте ознакомиться с распиновкой прибора и значением его контактов

Также не забывайте ознакомиться с распиновкой прибора и значением его контактов

Помните, что схемы немного менялись в зависимости от года производства. Поэтому всегда читайте мануал к программному обеспечению и своей конкретной плате иммобилайзера

Также не забывайте ознакомиться с распиновкой прибора и значением его контактов. Помните, что схемы немного менялись в зависимости от года производства. Поэтому всегда читайте мануал к программному обеспечению и своей конкретной плате иммобилайзера.

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

• назрела потребность в более усовершенствованной противоугонной системе (например, оснащенной автозапуском);
• при переполненном «программным мусором» иммобилайзера блок управления выходит из строя;
• в машине установлено устройство с противоугонной функцией, имеющее заводской брак;
• блокирующая система выдает ошибку в результате полной разрядки аккумуляторной батареи;
• произошла внезапная блокировка штатной противоугонной системы.

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

• снимаем разъем с данного противоугонного устройства;
• ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

1. Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
2. Снять разъем сигнальных проводов с ЭБУ.
3. Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
4. Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
5. Зачистить концы обрезанных проводов контактов.
6. Скрутить концы обрезанных проводов.
7. Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
8. Установить разъемы на прежние места.

Этот способ прост даже для начинающего автолюбителя, но он не всегда может произвести корректное отключение штатного противоугонного устройства.

Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:

• специальное программное обеспечение;
• компьютер;
• паяльный фен или паяльная станция;
• микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

1. Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
2. Открываем заднюю крышку ЭБУ.
3. Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
4. Выпаиваем старую микросхему.
5. Выбираем один из вариантов следующего шага:
   • или впаиваем новую микросхему;
   • или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
6. Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
7. Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Этот способ более кропотливый, но он отличается своей эффективностью. Но на этом завершилась только операция перепрошивки иммобилайзера, еще потребуется его перепрограммирование с использованием «обучающего» красного ключа. И только после этого можно официально отключить штатное противоугонное устройство.

Специалисты рекомендуют обратить внимание на несколько нюансов:

1. При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
2. Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

Материалы: http://ladaautos.ru/vaz-2114/kak-samomu-otklyuchit-immobilajzer-na-vaz-2114.html

Виды приборов

Любой иммобилайзер, не только от ВАЗ, имеет свое назначение. Это устройство должно создавать такие условия, при которых движение автомобиля любые манипуляции с ним автоматически становится невозможным в том случае, если к автомобилю кто-то пытается получить несанкционированный доступ к автомобилю. Хорошо, неправда ли? Кто-то забирается в вашу ВАЗ 2114, пытается тронуться с места, а она не едет и вообще не подает признаков жизни.

В общем, суть устройства иммобилайзер вы поняли. Огромное достоинство именно такого устройства заключается в том, что его электрический блок можно расположить в самом непредсказуемом месте и угонщика хоть тысячу раз сломает голову, но отключить его не сможет.

Ииммобилайзер ВАЗ 2114

По принципу работы также может встречаться различные виды устройства иммобилайзер от завода ВАЗ. Одни обеспечивают полную неподвижность машины, когда вас возле вашей 2114 просто нет рядом. В таком случае угонщик, забравшись внутрь, просто ничего не сможет сделать. Другой вариант — это, когда иммобилайзер дает возможность угонщику с комфортом устроится в машине, даже немного проехать, но в самый нужный момент машина просто встает как вкопанная. Неопытный вор может подумать, что в машине просто что-то сломалось и оставит свою попытку угона. Если же он окажется опытный и поймет, что случилось, то и тут не будет чуда – искать блок управления посреди улицы никто не будет и ему придется уйти.

Также очень интересным являются способы работы таких устройств, они бывают следующих видов:

• Контактные.
• Бесконтактные.

Именно этот факт является определяющим при определении цены на устройство. Сейчас разберемся в том, как это все дело работает. В контактной компоновке триггером для срабатывания блокировки авто является тот факт, что запустить мотор пытались не родным уникальным ключом или вовсе без какого-то ключа. Конечно, для ВАЗ 2114 не будет делать индивидуальный ключ на каждый автомобиль, просто замок знает некие особенности именно той модели ключа, которая у него есть и даст запустить мотор с помощью другого.

Другой способ, бесконтактный, куда перспективнее. Здесь все сложнее – авто находится в работоспособном состоянии и иммобилайзер не блокирует ни одну из систем автомобиля пока ключ с его уникальным чипом находится в пределах нескольких метров от авто. То есть, в блоке авто стоит радиоприемник, который фиксирует уникальный код, что издает чип в ключе и авто как бы чувствует, что хозяин здесь и полностью спокойно себя ведет. Как только ключ покидает зону действия сигнала, автомобиль сразу понимает это становится в охраняем режим. Так, что вашу ВАЗ 2114 точно никто не угонит.

Ииммобилайзер ВАЗ 2114

Правила отключения

Чтобы отключить иммобилайзер своими руками, нужно вначале отсоединить разъем от защиты – так сказать, дать сигнал о физическом отсутствии иммобилайзера, а затем стереть данные о нем из флеш-памяти ЭБУ. Но это для многих, вероятно – понятно в теории, но совершенно не ясно, как это проделать на практике.

Еще одно: отключение устройства, когда оно произведено несанкционированно или неправильно, приводит к блокировке автомобиля. И все – уже никто никуда не едет, нужно «цеплять галстук» или заказывать эвакуатор и отправлять ВАЗ 2110 к специалистам в сервис.

Но выход есть! Даже два варианта выхода. 1. Обрезка проводов. Производится она так:

• отыскиваем блок управления иммобилайзера, который обычно находится примерно на уровне магнитолы за центральной консолью;
• нащупываем рукой и снимаем разъем с блока;
• оказывается, что данный разъем содержит множество контактов, а точнее — двадцать;

• необходимо отсчитать из разъема сначала девятый, затем – восемнадцатый провода и отрезать их. Затем – соединить вместе и заизолировать;

• удалив иммобилайзер, следует восстановить линию, по которой ведется диагностика. Для этого нужно установить перемычку, восстанавливающую связь ЭБУ с колодкой диагностики. Обрезав провода, а затем соединив их, мы тем самым восстанавливаем K-line. Затем разъем необходимо вставить на его законное место.

2. Перепрошивка своими руками (перепрограммирование). Обойдется это дешевле, чем замена блока управления ВАЗ 2110. Необходимое оборудование:

• компьютер;
• паяльник;
• ПАК-загрузчик программатор.

Затем нужно проделать такую работу:

• снимаем, разбираем ЭБУ;
• находим разъем контролера, подключаем к нему ПАК-загрузчик, считываем заводскую прошивку (ее расширение BIN);
• так же считываем через разъем EEPROM;
• сохраняем на компьютере считанную заводскую прошивку;
• в ЭБУ через разъем закачиваем чистую EEPROM;
• отсоединяем загрузчик, собираем контролер, устанавливаем на место.

Если мы имеем дело с Bosch M1.5.4, нужно его вскрыть, а затем можно самостоятельно, своими руками установить на место штатного подготовленный нами чип с ЭБУ. Затем буквально на пару секунд включить зажигание. Если дело было в программе, то после установки микросхемы двигатель заведется.

Если в блоке автомобиля ПЗУ запаяна, то придется или же выпаивать ее и производить чип-тюнинг, или же воспользоваться специальной программой COMBISET с функцией очистки EEPROM через разъем, не перепаивая микросхему.

ПЗУ в блоке иммобилайзера

Кроме того, для ВАЗ 2110 можно приобрести специальные заглушки, подходящие на разъем АПС. Они восстанавливают связи между диагностической колодкой и ЭБУ.

Существует версия ПО Combiloader (2.1.8). При ее помощи можно, кроме обычной очистки EEPROM, стирать EEPROM, не удаляя данные иммобилайзера. То есть, если вы очистили EEPROM, и двигатель запустился, можно попробовать снова подключить иммобилайзер. Но для нормальной работы следует заново повторить «обучение» с использованием красного ключа.

Руководство по отключению

Нужно ли отключать иммо или сигналку и как это правильно сделать? Предлагаем более подробно ознакомиться с этими вопросами.

Если есть необходимость — то разумеется, нужно. Необходимость отключения сигналки или иммо возникает в тех случаях, когда система блокирует работу двигателя и запуск силового агрегата становится невозможным.

Если речь идет о сигналке, то в первую очередь нужно знать о точках подключения, которые использовались при установке. В каждой противоугонной системе есть кнопка аварийного отключения сигнализации, которая обычно называется сервисной кнопкой Valet

Неважно, это еврокнопка аварийки ВАЗ 2114 нового образца или старого

Что касается того, как правильно отключить иммо своими руками, то процедура выглядит следующим образом:

1. Для начала вам необходимо найти блок установленной противоугонной системы. Если вы ставили иммобилайзер самостоятельно, то должны знать, где находится управляющий модуль. Если же установка стоит с завода, то модуль должен быть расположен внутри торпеды, прямо под рулевым колесом.
2. Далее, вам необходимо отсоединить разъем с сигнальными проводами от управляющего модуля. Отключите провода и отведите их в сторону.
3. Теперь вам нужно будет найти контакты под номером 9 и 18, в общей сложности контактов на разъеме должно быть 20.
4. Контакты под номерами 9 и 18 необходимо обрезать с помощью канцелярского ножа. Зачистите контакты отрезанных проводов, после чего скрутите их как можно более надежно и заизолируйте. Для изоляции отрезка используйте изоленту. Выполнив эти действия, вы сможете восстановить диагностическую линию K-Line, которая позволит следить за состоянием основных систем и узлов транспортного средства.
5. Далее, установите разъем на место. Таким образом, вы сможете отключить противоугонную установку и запустить двигатель. Этот метод самый простой, однако нужно учитывать, что он не гарантирует правильное отключение противоугонной системы.

Более сложный, но более действенный вариант — перепрошить управляющий блок. Для его реализации вам потребуется паяльник, компьютер с утилитой для перепрошивки, а также программатор для плат.

Перепрошивка осуществляется следующим образом:

1. Сначала управляющий модуль демонтируется с авто.
2. Далее, вскрывается крышка устройства.
3. Теперь вам необходимо найти плату с прописанными данными об иммо. Если в вашем авто используется блок управления Январь версии 7.х, то обозначение схемы — 24С04.
4. Далее, у вас есть два варианта решения проблемы — вы либо устанавливаете новую схему, либо будет производить очистку старой. Чтобы выполнить очистку, вам потребуется компьютер или ноутбук с операционной системой Windows, а также соответствующей утилитой для очистки памяти. Программ в интернете множество, вы можете подобрать ПО под конкретную модель ЭБУ.
5. Следующим этапом будет выпайка схемы с помощью паяльника, а также установка новой платы. НУ или вы перепрошиваете схему, как угодно. Если речь идет о прошивке, то с помощью правильно настроенной утилиты вы сможете выполнить эту задачу буквально за несколько минут.
6. Когда процесс будет завершен, вам остается только впаять обратно новую плату и проверить работоспособность системы.

Как сделать все правильно и не допустить ошибок — узнайте из ролика ниже (автор — канал KV Avtoservis).

Подключив новую сигнализацию, часто сталкиваются с одной проблемой – не работает автозапуск. Сразу нужно проверить, все ли точки подключения задействованы. В последних моделях ВАЗ, таких как 2114, замок зажигания содержит три клеммы: стартер, питание, зажигание. Запутаться тут сложно, но мотор может включаться и глохнуть через 5 секунд. В действительности так работает штатная защита. Как с ней поступить, рассматривается дальше.

Будем считать, речь идет только о хэтчбеке ВАЗ-2114. Если ключ, то есть брелок нужно прислонять к площадке, отключите два ее разъема (лампочку и антенну). А затем, взяв отвертку, можно демонтировать отдельный блок, закрепленный справа от рулевой колонки:

Сам блок называется АПС-4, но в его корпусе, если говорить о последних годах выпуска, может располагаться электроника АПС-6.

Допустим, проводят установку сигнализации с автозапуском, а штатный иммобилайзер, такой как АПС-6, был активирован. Есть четыре решения:
