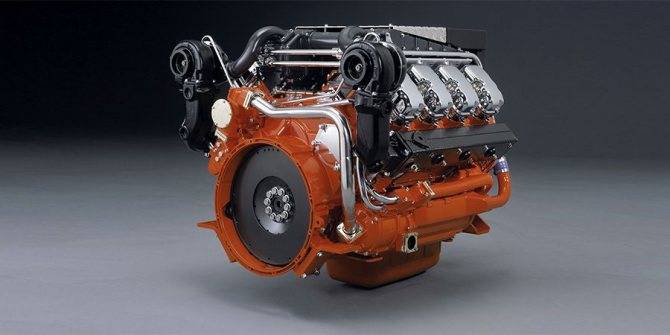

Дизельный двигатель внутреннего сгорания

КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.

Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).

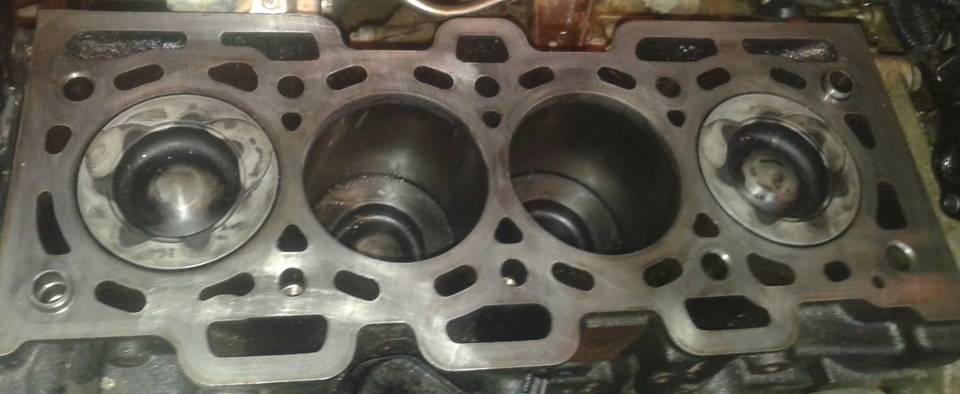

Рис. 1.2. Двигатель со снятой головкой блока цилиндров.

Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.

Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).

Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.

Рис. 1.3. Поршень с шатуном.

Рекомендуем: Как оформить замену двигателя в ГИБДД в 2019 году

На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).

Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.

Примечание.

Распределительный вал двигателя приводится в действие коленчатым валом.

Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).

При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.

Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.

Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.

По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.

Виды двигателей автомобилей по типу топлива

Конструкторами разработано большое количество автомобильных двигателей в зависимости от типа смеси, количества тактов, а также физического расположения цилиндров.

Как различаются двигатели внутреннего сгорания по типу питания:

• Бензиновые
• Дизельные
• Гибридные

Бензиновый двигатель — самый популярный вид двигателя среди автомобилей. Это обусловлено простой конструкцией, доступностью и дешевизной деталей на замен. Автомобили с данным видом двигателя чаще остальных встречаются на ДОПах.

Подача смеси для бензинового двигателя:

Существует 2 вида доставки топлива в бензиновый мотор. Первый — карбюратор. Смесь из бензина и воздуха готовится в карбюраторе в определенных (зависит от режима) пропорциях и подаётся во впускной коллектор. Данный вид подачи топлива являлся самым популярным на протяжении многих лет из-за простоты конструкции и возможности ремонта «на месте».

Преимущества карбюраторного ДВС:

• Низкая цена ремонта
• Прост в конструкции
• Дешевизна обслуживания

Но также следует упомянуть что карбюраторная система подачи считается устаревшей ввиду ее не экономичности, трудности обслуживания и настройке.

Недостатки карбюраторного двигателя:

• Сложность настройки
• Чувствителен к температурным перепадам
• Низкая экологичность
• Нестабилен

Большинство видов двигателей с карбюратором не соответствуют Евро-3 и выше.

Инжекторная система питания

На смену карбюратору пришла инжекторная система впрыска. Она в свою очередь делится на моновпрыск и распределённый впрыск горючей смеси. На большинстве двигателей внутреннего сгорания используется именно распределённый впрыск. Бензин из бака через магистраль попадает в топливную рампу, далее через форсунки во впускной коллектор, который отдельно ведёт к каждому цилиндру. Таким образом на каждую секцию отведена отдельная форсунка.

Стоит упомянуть, что существуют конструкции, когда форсунка подаёт топливо прямиком в камеру сгорания. Такой вид двигателя внутреннего сгорания является гораздо более точным в плане дозирования смеси, при котором достигается максимальный кпд бензинового ДВС.

Преимущества инжекторного двигателя:

• Высокая стабильность
• Количество вредных выбросов уменьшается до 70%
• Экономичность
• Более мощный
• Не чувствителен к перепадам температур

Инжекторная система впрыска имеет большое количество плюсов для автолюбителей из больших городов, где имеются профессиональные СТО или официальные дилеры, которые смогут провести правильную диагностику и ремонт. Однако за пределами города, если у вас возникнут проблемы с инжектором, скорее всего вы ничего не сможете сделать, в отличие от карбюратора.

Недостатки инжекторного двигателя:

• Трудный ремонт и диагностика
• Качество бензина должно быть не менее А-92
• Очень высокая стоимость замены узлов
• Дефицит квалифицированных специалистов по ремонту

ТУРБОДИЗЕЛЬ

Эффективным средством повышения мощности и гибкости работы дизеля является турбонаддув.

Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате чего увеличивается мощность двигателя.

Отсутствие дроссельной заслонки в дизеле позволяет обеспечить эффективное наполнение цилиндров на всех оборотах без применения сложной схемы управления турбокомпрессором. На многих автомобилях устанавливается интеркулер, позволяющий поднять массовое наполнение цилиндров и на 15-20 % увеличить мощность.

Двигатель с искровым зажиганием (бензиновый, или с ГБО): самый массовый

Чтобы поджечь топливовоздушную смесь (не важно, газ это, или жидкость) эти ДВС генерируют высоковольтный искровой разряд от внешнего электрооборудования. Схематически: ток от генератора через прерыватель идет к каждому цилиндру, повышается на его катушке, пробивает зазор между электродами свечи, поджигает смесь, уходя на массу (корпус)

Для питания такой системы горючим применяют простую, но более архаичную и неэкономичную — карбюраторную схему, либо усовершенствованную — инжекторную систему подачи топлива.

Карбюраторный

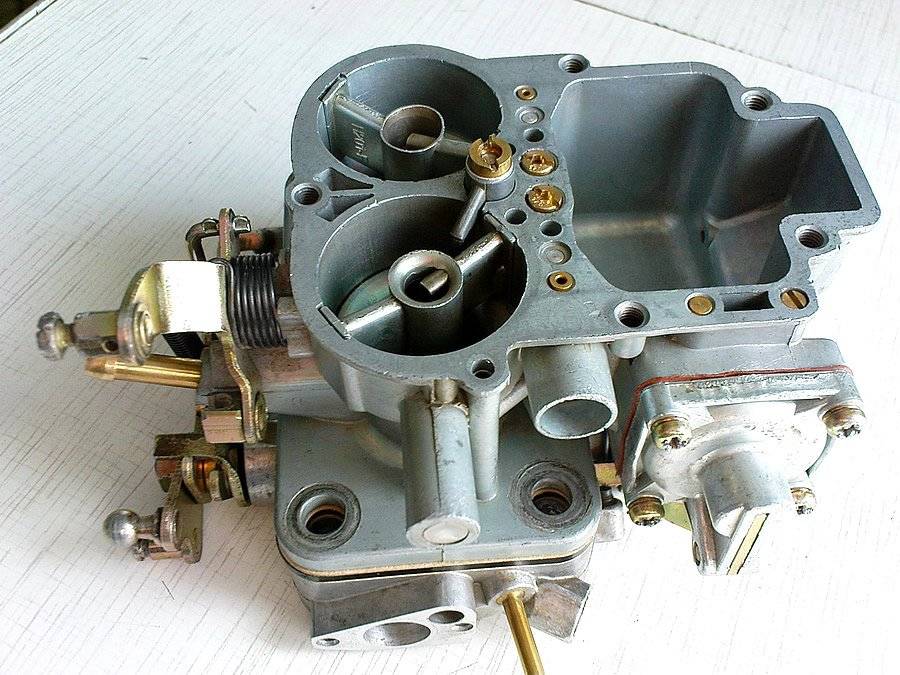

Топливовоздушная смесь готовится для него в отдельном устройстве, на входе во впускной канал (каждого цилиндра индивидуально, или общего впускного коллектора для нескольких). Упрощенно, карбюратор – это закрытый «стакан» с соломинкой, верхушка которой торчит во впускном тракте, на пути потока, который разрежением «высасывает» бензин из этого стакана. Количество топлива – регулируется величиной отверстия (жиклера) внутри этой «соломинки», а постоянный уровень в «стакане» (поддоне) поддерживается бензонасосом. Общий объем бензовоздушной смеси – регулируется поворотом воздушной заслонки – дросселя (педалью газа).

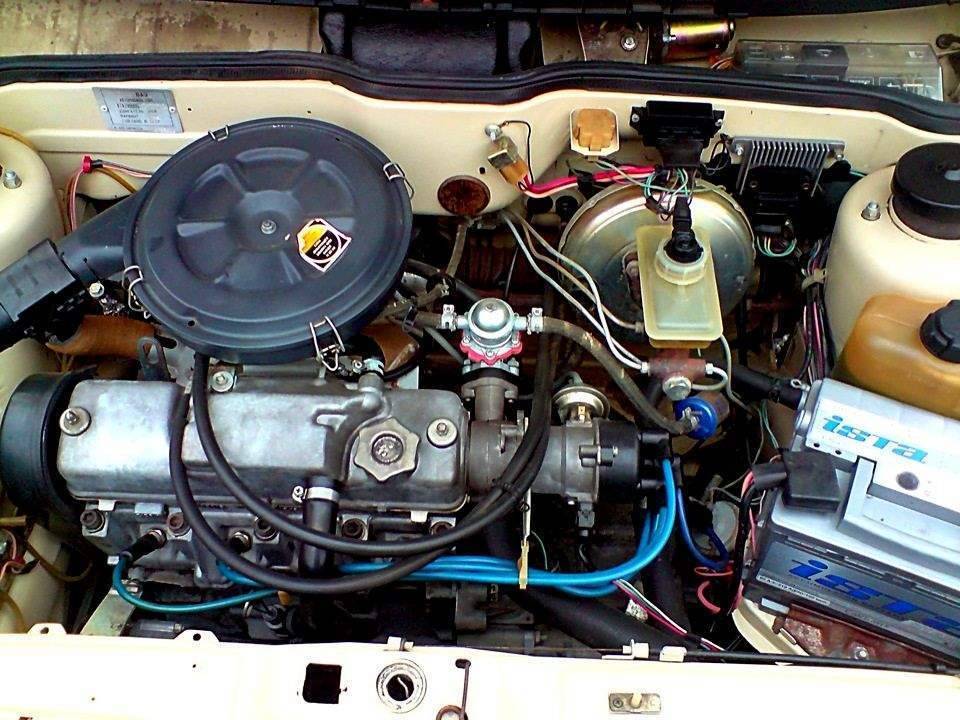

Карбюраторный двигатель для ВАЗ 2109 и 2108

Инжекторный

Объем поступающего воздуха и качество смеси в инжекторных ДВС регулируется отдельно: за воздух – так же отвечает дроссель, за топливо – «мозги» (ЭБУ), дающие форсунке команду на впрыск.

Соответственно размещению топливных форсунок, инжекторы делятся на три типа:

• Центрального – выходящие соплом во впускной коллектор (устаревший).
• Распределенного — индивидуальная форсунка на каждый впускной клапан.
• Непосредственного — сопло форсунки выходит прямо в камеру сгорания.

В двух последних типах – предварительное одинаковое рабочее давление «форсункам» обеспечивает единая топливная рейка (она же – рампа).

Инжекторный двигатель Лада Гранта

Закат

Рудольф Дизель дал зеленый свет мощным дизельным двигателям, но заработал ненависть как коллег, инженеров-создателей двигателей, так и наиболее влиятельной силы на то время — угольных компаний.

За период 1904—1905 годов цена на нефть выросла в 2,5 раза, а доходность увеличилась более чем в 7 раз. Это напрямую повлияло на множество интересов. Наиболее сильно пострадали немецкие промышленники, владевшие самыми большими запасами угля в то время. Германия потеряла свое превосходство над Англией, и Дизель был объявлен виновником этого.

Промышленники начали подрывную войну против изобретателя: привели его предприятия к банкротству, и он потерял огромную часть своих вложений. Враги пытались уничтожить его и морально, вкладывая огромные средства в пропаганду, утверждая, что он не был отцом своего изобретения, а заимствовал чужие идеи.

Финансово противники его победили, но Дизелю осталось признание в научном мире, опровергшее клевету против него.

Топливная система в дизельном двигателе

Основой любого двигателя дизельного типа является его топливная система. Основной задачей топливной системы является своевременная подача нужного количества топливной смеси под заданным рабочим давлением.

Важными элементами топливной системы в дизельном двигателе являются:

• насос высокого давления для подачи топлива (ТНВД);
• топливный фильтр;
• форсунки

Топливный насос

Насос отвечает за подачу топлива к форсункам по установленным параметрам (в зависимости от числа оборотов, рабочего положения регуляторного рычага и давления турбонаддува). В современных дизельных двигателях могут применяться два типа насосов для топлива – рядные (плунжерные) и распределительные.

Топливный фильтр

Фильтр является важной составляющей частью двигателя дизельного типа. Топливный фильтр подбирается строго в соответствии с типом двигателя

Фильтр предназначен для выделения и удаления из топлива воды, и лишнего воздуха из топливной системы.

Форсунки

Форсунки не менее важные элементы топливной системы в дизеле. Своевременная подача топливной смеси в камеру сгорания возможна только при взаимодействии топливного насоса и форсунок. В дизелях применяются два типа форсунок – с многодырчатым и шрифтовым распределителем. Распределитель форсунок определяет форму факела, обеспечивая более эффективный процесс самовоспламенения.

Холодный пуск и турбонаддув дизельного двигателя

Холодный пуск отвечает за механизм предпускового подогрева. Это обеспечивается за счет электрических нагревательных элементов – свечей накаливания, которыми оснащена камера сгорания. При запуске двигателя свечи накаливания достигают температуры в 900 градусов, подогревая воздушную массу, которая попадает в камеру сгорания. Питание со свечи накаливания снимается через 15 секунд после запуска двигателя. Системы подогрева перед запуском двигателя обеспечивают его безопасный запуск даже при низких атмосферных температурах.

Турбонаддув отвечает за повышение мощности и эффективности работы дизеля. Он обеспечивает подачу большего количества воздуха для более эффективного процесса сгорания топливной смеси и увеличения рабочей мощности двигателя. Для обеспечения нужного давления наддува воздушной смеси во всех рабочих режимах двигателя применяется специальный турбонагнетатель.

Остается только сказать, что споры относительно того, что лучше выбрать рядовому автолюбителю в качестве силовой установки в свой автомобиль, бензин или дизель, не утихают до сих пор. Преимущества и недостатки есть у обоих типов двигателя и выбирать необходимо, исходя из конкретных условий эксплуатации автомобиля.

Принцип работы дизельного мотора

Основная особенность дизельного ДВС в том, что он воспламенение топливно-воздушной смеси в камерах сгорания происходит за счет сжатия и нагрева. Распыление диз топлива осуществляется через форсунки.

Когда воздух горячий, дизельное топливо легко воспламеняется. Перед попаданием топлива в камеры сгорания цилиндров ДВС, оно проходит очищающие фильтры, которые очищают от механических примесей, которые быстро нанесли бы ущерб всему устройству.

1. 1. Воздух подается через впускной клапан при движении поршня вниз.
   2. Далее поршень поднимается вверх и сжимает воздух в 20 раз. Давление в этот момент составляет 40 килограмм на 1 сантиметр. Температура воздуха в этот момент достигает 500 градусов по Цельсию.
   3. Когда воздух сжат и нагрет, форсунки этого цилиндра впрыскивают и распыляют топливо. За счет очень сильно нагретого воздуха дизтопливо воспламеняется. Такой способ работы исключает присутствие в системе свечей зажигания. Также в дизельных агрегатах отсутствует система зажигания.

      Также, в устройстве нет дроссельной заслонки, благодаря чему обеспечивается большой крутящий момент. Но, число оборотов в это время находится на низком уровне.За один цикл работы дизеля форсунки могут подавать топливо несколько раз.

   4. При воспламенении горючей смеси, взрывная волна толкает поршень вниз. Поршень, который соединен с коленвалом посредством шатуна и вращает коленвал.
   5. Далее, от нижней мертвой точки (НМТ) поршень движется вверх и выталкивает отработанные газы через выпускные клапана.Такой процесс в работе двигателя называют циклом.

Мощность и крутящий момент

Когда показатели рабочего объема одинаковые, мощность атмосферного бензинового двигателя выше, но достигается только при более высоких оборотах. Агрегат нужно сильнее «крутить», при этом потери возрастают, соответственно увеличивается расход топлива. Кроме этого, стоит упомянуть крутящий момент, под воздействием которого повышается сила, которая передается от двигателя на колеса и способствует движению автомобиля. Бензиновые двигатели выходят на максимальный уровень крутящего момента лишь высоких оборотах.

Атмосферный дизель с такими же параметрами достигает пика крутящего момента лишь при низких оборотах. Это способствует меньшему расходу топлива, необходимого для выполнения работы, в результате чего, КПД более высокий и топливо расходуется экономнее.

В равнении с бензином, дизельное топливо образует больше тепла, так как температура сгорания дизтоплива значительно выше, что способствует более высокой детонационной стойкости. Получается, у дизельного мотора полезная работа, произведенная на конкретном количестве топлива гораздо больше.

Тяжелые грузовые автомобили

Для тяжелых грузовых автомобилей пре­жде всего важна экономичность, поэто­му здесь необходимо применять только дизели с системой непосредственного впрыска топлива (рис. 2 «Дизель тяжелого грузового автомобиля«), Частота враще­ния коленчатого вала этих двигателей до­стигает величины 3500 мин-1.

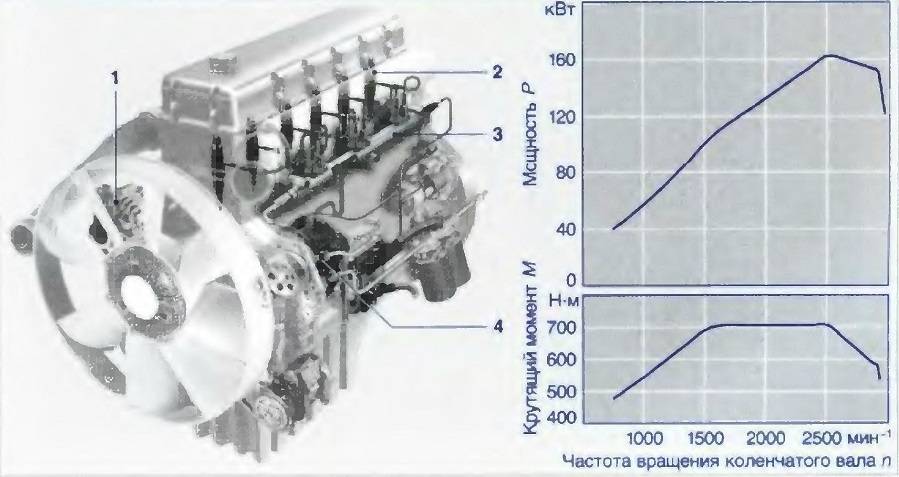

Рис. 2. : 1. Генератор; 2. Форсунка; 3. Аккумулятор топлива; 4. ТНВД.

Ограничения норм токсичности отработавших газов для грузовых автомобилей также стано­вятся все более жесткими. Это означает

как высокие требования к существую­щим системам впрыска, так и необходи­мость разработки новых систем очистки и нейтрализации отработавших газов.

Стационарные силовые агрегаты

Стационарные силовые агрегаты (напри­мер, для дизель-генераторов) в основном работают с фиксированной частотой вра­щения коленчатого вала. Двигатель и сис­тема питания в этом случае должны быть оптимально согласованы дли работы в постоянном режиме.

Регулятор частоты вращения колен­чатого вала изменяет величину подачи топлива в зависимости от требуемой на­грузки. Чаще всего на стационарных аг­регатах используется аппаратура впрыска топлива с механическим регулятором.

R качестве стационарных могут также применяться двигатели легковых и грузо­вых автомобилей. В этом случае регуля­тор должен быть настроен соответствую­щим образом.

Устройство дизеля

Дизельный мотор имеет степень сжатия практически в два раза больше бензинового. Поэтому это требует усиления его элементов, так как они требую больших нагрузок. Устройство дизельного двигателя предполагает отсутствие стандартной системы зажигания, так как используется принцип самовоспламенения от сжатия. При этом есть модели, где также применяются свечи

Они используются, чтобы прогревать воздух, что особенно важно зимой, когда пуск затруднителен

Поршень дизельного двигателя имеет форму, которая зависит во многом от типа камеры сгорания. При этом его днище выступает за блоки цилиндров в момент нахождения в верхней точке. Поэтому экологичность и технические параметры зависят в большей степени от системы впрыска, а также типа камеры сгорания.

Дизельный двигатель: устройство и схема работы

Дизельный двигатель – двигатель внутреннего сгорания, изобретенный Рудольфом Дизелем в 1897 году. Устройство дизельного двигателя тех лет позволяло использовать в качестве топлива нефть, рапсовое масло, и твердые виды горючих веществ. Например, каменноугольную пыль.

Принцип работы дизельного двигателя современности не изменился. Однако моторы стали более технологичными и требовательными к качеству топлива. Сегодня в дизелях используется только высококачественное ДТ.

Моторы дизельного типа отличаются топливной экономичностью и хорошей тягой при низких оборотах коленвала, поэтому получили широкое распространение на грузовых автомобилях, кораблях и поездах.

С момента решения проблемы высоких скоростей (старые дизели при частом использовании на высоких скоростях быстро выходили из строя) рассматриваемые моторы стали часто устанавливаться на легковые авто. Дизели, предназначенные для скоростной езды, получили систему турбонаддува.

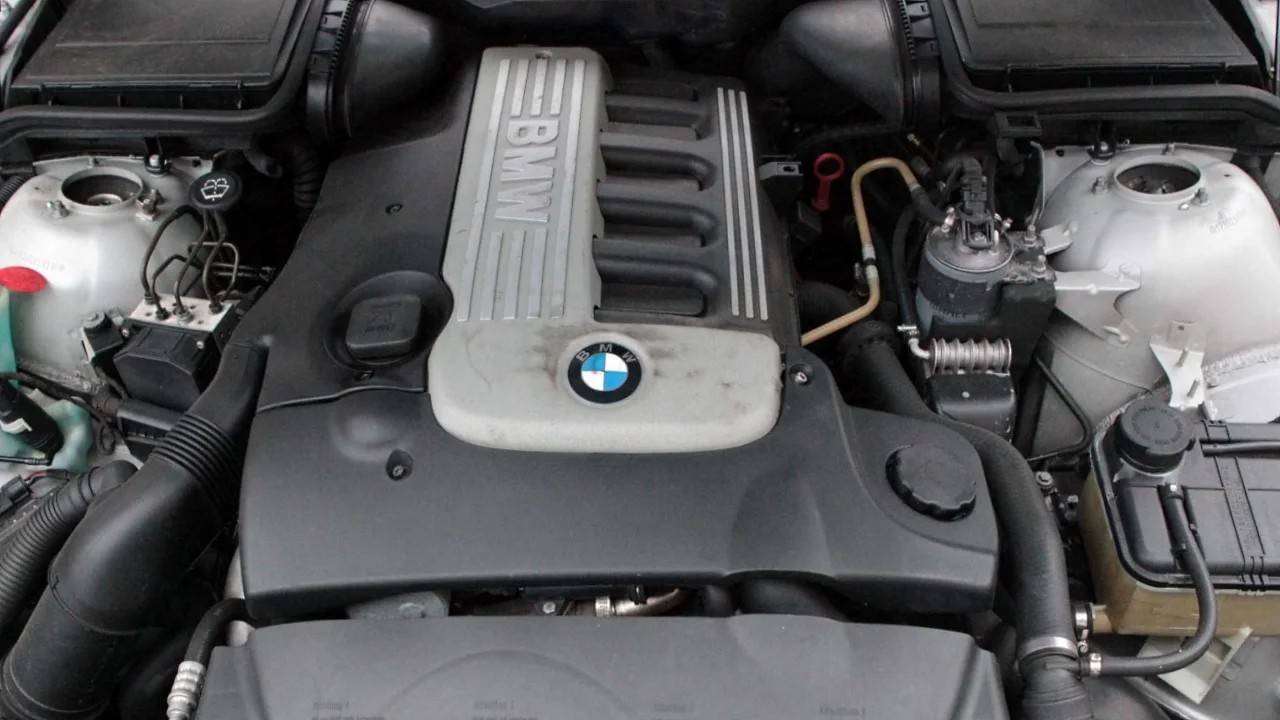

BMW M57

6-цилиндровые,
24-клапанные дизельные двигатели BMW M57 получились довольно удачными.
На столько удачными, что при своевременном техническом обслуживании
автомобиль с любым из этих двигателей способен без проблем преодолеть
600 000 километров пробега. Семейство двигателей M57 производилось в
период с 1998 по 2010 года и имело три варианта блока цилиндров, с
объёмом 2497 см³ (M57D25, M57TUD25), 2926 см³ (M57D30) и 2993 см³
(M57TUD30, M57TU2D30), из которых наиболее надёжным считается вариант с
объёмом 2926 см³ (M57D30).

Оснащались автомобили: BMW 3-Series (E46, E90), BMW 5-Series (E39, E60), BMW 6-Series (E63), BMW 7-Series (E38, E65), BMW X3 (E83), BMW X5 (E53, E70), BMW X6 (E71), Land Rover L322, Opel Omega B FL (C).

Как устроен дизельный двигатель

Основным отличием конструкции дизеля от бензиновых моторов является наличие топливного насоса высокого давления, дизельных форсунок и отсутствие свечей зажигания.

Общее устройство этих двух разновидностей силового агрегата не различается. И в том, и в другом имеются коленчатый вал, шатуны, поршни. При этом у дизельного мотора все элементы усилены, так как нагрузки на них более высокие.

При этом дизель легче заводится. Свечи зажигания в бензиновых моторах применяются для воспламенения топливовоздушной смеси в процессе работы двигателя.

Систему впрыска на дизелях делают прямой, когда топливо поступает непосредственно в камеру, или непрямой, когда воспламенение происходит в предкамере (вихревая камера, фор-камера). Это небольшая полость над камерой сгорания, с одним или несколькими отверстиями, через которые туда поступает воздух.

Такая система способствует лучшему смесеобразованию, равномерному нарастанию давления в цилиндрах. Зачастую именно в вихревых камерах применяются калильные свечи, призванные облегчить холодный пуск. При повороте замка зажигания, автоматически запускается процесс нагрева свечей.

Типы ДВС: Рядный, V образный и оппозитный двигатель. Какой лучше?

В мире существует большое количество видов моторов не только по виду горючей смеси, но и по типу расположения цилиндров. Ниже приведен перечень самых популярных типов двигателей.

Рядный двигатель

Рядные ДВС считаются классическими, так как именно такой тип был применён впервые в ДВС. Соответственно названию, цилиндры расположены в ряд, и приводят в движение 1 коленчатый вал. Также ГБЦ одна для всех камер сгорания. Количество цилиндров может колебаться от одного до десяти. На практике десятицилиндровые ДВС оказались очень сложными при производстве, поэтому наибольшее распространение получили следующие:

• Одноцилиндровые
• Двухцилиндровые
• Четырехцилиндровые
• Шестицилиндровые

К достоинствам рядных типов двигателя можно отнести простоту в обслуживании и малые габариты. Такие моторы не идеально сбалансированы, однако это не мешает им пользоваться огромной популярностью у производителей и автолюбителей.

V образный двигатель

°°°°°

Одним из главных достоинств v двигателя является его компактность.

Из минусов можно выделить:

• Сложность конструкции
• Повышенная вибронагруженность на 2-х и 4-х цилиндровых ДВС
• Более дорогой ремонт по сравнение с рядной «четвёркой»

V образные моторы очень востребованы в различных отраслях. Существуют концерны, которые выпускают только данный вид двигателей.

Оппозитный двигатель

Виды оппозитных двигателей: — ОРОС — «Боксер»

ОРОС — В данной конструкции поршни попарно перемещаются по одному цилиндру, двигаясь друг навстречу другу.

«Боксер» — Поршни располагаются друг перед другом, словно боксёры в бою. Когда один поршень находится в ВМТ(верхняя мёртвая точка) его парный поршень находится в НМТ(нижняя мёртвая точка). При работе они словно «обмениваются ударами» из-за чего и получили название.

Из плюсов оппозитного ДВС можно выделить следующее:

• Отсутствие вибрации
• Низкий центр тяжести
• Малые габариты
• Большой ресурс (300-500 тыс. км до первого капитального ремонта)

Минусы оппозитного двигателя:

• Высокая стоимость обслуживания
• Дефицит СТО, где есть специалисты по оппозитным моторам
• Сложность обслуживания
• Дороговизна запчастей

Эксплуатационные особенности

Дизельные двигатели более долговечны, они отличаются своей надежностью от бензиновых собратьев. Это объясняется конструкцией блока цилиндров и продуманностью топливной системы. Их детали, такие как коленчатый вал, головка, цилиндры, форсунки выполнены из прочных материалов, которые исключают быстрый износ. А также от выхода из строя их спасает дизтопливо, которое выполняется две функции: служит горючим и смазкой. Но здесь, надо учесть, что на это будет влиять ее качество, а, как известно отечественное дизтопливо включает в себе различные примеси. Они могут стать причиной сокращения жизнедеятельности дизельного мотора, хотя его показатель даже при этом нюансе будет выше, чем у бензиновых аналогов. Последние реагируют на качество топлива менее чувствительно, поэтому выдерживают примеси и другие включения, которые встречаются в бензине низкого качества.

Дизельные двигатели плохо реагируют на низкие температуры, для их нормальной работы надо предусмотреть специальные зимнее топливо или установить современные системы отопления. Также в большинстве дизельных двигателей устанавливаются свечи накаливания для облегчения пуска мотора в холодное время, ведь дизтопливо неохотно испаряется при невысоких температурах воздуха. Они представляют собой обычный нагревательный резистор. В основном свечи устанавливаются в цилиндры двигателя, после поворота ключа в замке зажигании они включаются и в момент поступления топлива в камеру сгорания нагревают его до температуры при которой оно начинает испаряться. После запуска двигателя свечи работают до нескольких минут для уменьшения вредных выбросов и стабилизации процесса горения на холодном двигателе.

Еще одним вариантом может быть присадка – антигель. Ее заливают в топливо при каждой заправке, и она не дает ему сворачиваться. Бензиновые двигатели в этом не нуждаются. Зато дизельные моторы совершенно не реагируют на воду. Электричество в них используется только для запуска мотора. Поэтому их часто устанавливают на военную технику и внедорожники.

Четырехтактный цикл.

Принцип действия четырехтактного дизеля

На первом такте работы двигателя происходит втягивание воздуха через открытый впускной клапан цилиндра. Поршень опускается.

На втором такте воздух нагревается при сильном (примерно в 17 раз) сжатии в цилиндре. Поршень поднимается.

Во время третьего такта поршень опускается, топливо впрыскивается в камеру сгорания через распылитель форсун. Топливо равномерно перемешивается с воздухом и образует самовоспламеняющуюся смесь. Энергия, образующаяся при сгорании топлива, приводит поршень в движение.

Четвертый такт – завершающий. Поршень поднимается, и выхлопные газы выходят через выпускной клапан.

Дополнительные компоненты двигателя

Помимо основных деталей, которые обязательно присутствуют в конструкции двигателя, есть еще дополнительные детали и узлы, которые улучшают характеристики и работу ДВС.

Принцип работы турбины

Турбина — это устройство, которое создает дополнительного нагнетание топлива. Двигатель с турбиной имеет большую производительность.

Идея создания турбины появилась при обнаружении такого факта, что при движении поршня вверх, солярка не успевает полностью сгорать.

С помощью турбины, сгорание топлива в цилиндрах происходит до конца, за счет чего уменьшается расход топлива и увеличивается мощность ДВС.

Турбонаддув, он же турбонагнетатель состоит из:

• подшипники — служит опорой дает возможность вращаться валу;
• кожух на турбине;
• кожух на компрессоре;
• стальная сетка.

Цикл работы турбонаддува:

1. Компрессор создает вакуум и всасывается воздух внутрь системы.
2. Ротор турбины передает вращение ротору.
3. Интеркулер охлаждает воздух.
4. Через впускной коллектор осуществляется подача воздуха, предварительно воздух проходит степени очистки (воздушные фильтры). После поступления воздуха, впускной клапан закрывается.
5. Отработанные газы движутся через турбину ДВС и создают давление на ротор.
6. В этот момент скорость вращения турбины вала турбины очень высока, достигает 1500 оборотов в секунду. От этого начинает вращаться ротор компрессора.

Цикл далее повторяется.

Интеркулер и форсунка

При сжатии плотность воздуха и температура увеличиваются. Это негативно сказывается на межремонтном периоде деталей двигателя. В связи с чем была разработано устройство, которое охлаждает горячий воздушный поток.

В зависимости от модификации дизельных двигателей, в цилиндре топливо может распыляться одной или двумя форсунками.
