Датчик вентилятора охлаждения: устройство, неисправности и ремонт

Устройство и принцип действия воскового ДВВ

Работа датчика данного типа основана на известном эффекте температурного расширения тел — увеличении и уменьшении объема при увеличении и уменьшении температуры. В качестве рабочего тела в таких датчиках используется смесь парафинов — церезит (он же нефтяной воск) с добавкой небольшого количества медной пудры для повышения теплопроводности. Церезит помещен в герметичный корпус, закрытый диафрагмой (мембраной), которая связана с приводом контактной группы. Привод может быть прямым (мембрана непосредственно связана с контактами) или косвенным (через рычаг и пружину, обеспечивающую более надежное замыкание и размыкание контактов). В односкоростных датчиках есть только одна мембрана и контактная группа, в двухскоростных — две мембраны со своими контактными группами.

Работает датчик следующим образом. При низкой температуре церезит имеет определенный объем, при котором на диафрагму не оказывается никакого воздействия — контакты датчика разомкнуты (либо замкнуты, если для данного датчика это положение является нормальным), цепь вентилятора обесточена. При повышении температуры церезит расширяется и приподнимает мембрану, в определенный момент она настолько поднимается, что обеспечивает замыкание контактной группы — цепь вентилятора замыкается. В двухскоростных датчиках при дальнейшем повышении температуры церезит расширяется и воздействует на вторую диафрагму. При понижении температуры объем воска уменьшается и в определенный момент контакты размыкаются — вентилятор выключается.

Какие бывают датчики вентилятора и как они работают

Датчик вентилятора на автомобиле — крайне простое устройство. Оно состоит из двух контактов и биметаллической пластины. Чтобы вентилятор включился в работу, на датчик подается напряжение, он нагревается, вследствие чего биметаллическая пластина расширяется, что приводит к замыканию контактов. После этого ток подается на обмотку возбуждения в двигателе вентилятора, и его лопасти начинают вращаться.

На большинстве современных автомобилей с инжекторными двигателями включение датчика вентилятора контролируется электронным блоком управления двигателем. В его задачи входит сбор и анализ информации с различных датчиков, установленных на автомобиле. На основе полученной информации блок управления принимает решение о необходимости включения вентилятора.

На карбюраторных двигателях устанавливаются датчики, которые имеют градацию по температуре срабатывания. То есть, в зависимости от того, какой датчик установлен, меняется момент, когда вентилятор включается в работу. Узнать информацию о том, при каких температурах датчик включается, можно из маркировки на нем.

Обратите внимание: На некоторых старых отечественных автомобилях водители специально устанавливают датчики с меньшей температурой срабатывания, чем рекомендуется заводом-производителем

Основные причины по которым вентилятор охлаждения радиатора не работает

Рассмотрим основные варианты и места, где нужно искать неисправности:

1. Термостат.

   Термостат демонтирован с Лада Калина

   Если он вышел со строя – это и есть причина того, почему верно не срабатывает вентилятор охлаждения. Чтобы диагностировать данную неисправность стоит потрогать нижний патрубок. Если он холодный, то термостат умер. Многие автовладельцы Калины привыкли к такому явлению, поскольку он выходит со строя часто, и возят с собой запасной.

2. Если это не термостат, то следующим этапом становятся предохранители. Нужно удостовериться, что они рабочие и все контроллеры тоже. Самый простой способ – это прозвонить их при помощи тестера или омметра. Схема предохранителей лежит здесь.

   Блок реле и предохранителей

   Если же предохранитель живой, то придется демонтировать дополнительный блок управления вентилятором. Для этого, стоит отодвинуть воздуховод теплого воздуха и ключом на 10 выкрутить крепления блока. Теперь можно свободно его достать. На нем есть два реле, которые отвечают за включение вентилятора и за высокие обороты. Диагностируем оба.

3. Теперь, можно перейти к самому мрачному варианту – лезем под капот и «прозваниваем» провода контакта самого вентилятора. Конечно, может быть перелом или обрыв провода, но нет ничего худшего, чем сгоревшая обмотка внутри вентилятора. Скорее всего вентилятор в данном случае пойдёт под замену.
4. Еще одной причиной не срабатывания включения вентилятора может быть сломавшийся датчик термостата. Для того, чтобы вентилятор запустился в аварийном режиме придется скинуть с него разъемы. Проверить датчик можно сняв термостат, и опустить его в кастрюлю с горячей водой, термостат должен открыться.

5. Последней причиной, по которой может не срабатывать вентилятор является обрыв в самой цепи включения.

   Электрическая схема работы вентилятора охлаждения

Типы, устройство и принцип действия датчика включения вентилятора

В настоящее время находят применение три основных типа датчиков:

• Восковые — на основе герметичного объема, заполненного воском (церезитом) или иным вязким рабочим телом с высоким коэффициентом расширения;
• Биметаллические (термобиметаллические) — на основе биметаллической пластины;
• Бесконтактные электронные — на основе терморезистора (термистора).

Первые два типа устройств являются электромеханическими контактными, они имеют в своем составе контактные группы (одну или две), которые замыкают и разрывают электрическую цепь вентилятора при изменении температуры мотора. Электронный датчик контактной группы не имеет, он является датчиком абсолютной температуры, данные с него поступают на электронный блок управления, который среди прочего выполняет и включение/отключение вентилятора. О конструкции и работе каждого из датчиков подробно рассказано ниже.

Контактные электромеханические датчики бывают двух типов:

• Односкоростные — включают и отключают вентилятор только в одном интервале температур, имеют единственную контактную группу;
• Двухскоростные — включают и отключают вентилятор, а также изменяют скорость его вращения в различных интервалах температур, имеют две контактные группы, замыкающиеся/размыкающиеся при различной температуре.

Контакты в ДВВ могут быть нормально замкнутыми и нормально разомкнутыми. Они могут срабатывать в четырех температурных интервалах:

• От 82 до 87 градусов;
• От 87 до 92 градусов;
• От 92 (94) до 99 градусов;
• От 104 до 110 градусов.

В отечественных автомобилях чаще используются датчики на первых три интервала (до 99 градусов), в зарубежных часто встречаются и боле высокотемпературные устройства.

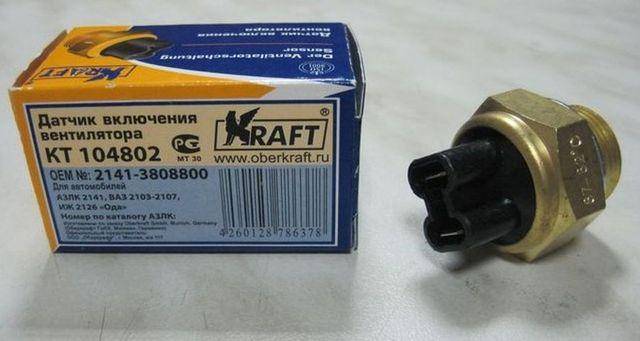

ДВВ, независимо от типа, имеют типовую конструкцию. Их основу составляет закрытый корпус, внутри которого располагается чувствительный элемент (воск, биметаллическая пластина или термистор), а на наружной поверхности выполнены резьба, шестигранник под ключ и электрический разъем. Корпус изготавливается из латуни или бронзы (для лучшей теплопроводности), он имеет форму пробки, которая через уплотнительное кольцо ввинчивается в радиатор (с «горячей» стороны — у патрубка от блока двигателя) и непосредственно контактирует с потоком охлаждающей жидкости. В некоторых автомобилях устанавливается сразу два датчика (на входе и выходе из радиатора), чем обеспечивается лучшее управление системой охлаждения.

Большинство датчиков имеют резьбу М22х1,5 и шестигранник под ключ на 29 мм, однако встречаются и другие варианты с меньшей резьбой (М14 и М16). Электрический разъем может быть с ножевыми и штифтовыми контактами, открытым или с защитной пластиковой юбкой. Обычно разъем располагается непосредственно на задней части датчика, однако встречаются датчики и с вынесенным разъемом на коротком кабеле.

Забитые фильтры

Эта проблема может возникать как в летний, так и в зимний период. Причем касается это не только топливного, но и воздушного фильтра. Последний находится в специальном пластиковом корпусе. На автомобилях ВАЗ 15-й модели он выглядит следующим образом.

Отодвинув защелки, поднимите крышку корпуса воздушного фильтра и достаньте наружу сам очистительный элемент. Если он грязный, требуется заменить деталь. Фильтры – это расходные материалы, и восстановить их в домашних условиях не получится. Тем более что стоят они копейки. Что касается топливного фильтра, он находится под днищем автомобиля. Выглядит элемент так, как на фото ниже.

Если автомобиль проехал на нем более 30 тысяч километров, фильтр следует заменить. Визуально определить степень его загрязнения, как на воздушном, у вас не получится. Деталь находится в закрытом неразборном корпусе. Внутри него имеется пористая бумага. Она способна пропускать частицы размером менее 10 микрон. Со временем, поры бумаги забиваются, и фильтр не способен пропустить через себя нужно количество топлива. Чтобы проблема не заставала вас врасплох, меняйте эту деталь заранее.

Характерным признаком выхода из строя являются рывки при движении (будто на некоторое время прекратилась подача топлива в цилиндры). Это значит, что погружной насос не в состоянии подать нужное количество горючего через бумажные поры. Что касается воздушного фильтра, он меняется каждые 6 месяцев или раз в 10 тысяч километров. Соблюдая регламент, вы обезопасите себя от подобных проблем.

Принудительное включение вентилятора

Охладительная система на ВАЗ 2107 не предусматривает регулярную работу вентилирующего устройства. Но несмотря на это, иногда реализуется принцип его принудительной активации. Это происходит тогда, когда регулятор выходит из строя, а произвести замену во время движения, как вы понимаете, невозможно. Проверить это можно так — ДТОЖ, который стоит под капотом, продемонстрировал на приборной панели критическую температуру мотора, когда стрелка перемещается в красную зону. При этом вентилятор не активируется и если это так, то этому может быть несколько объяснений.

Первое — произошла поломка самого ДВ, включающего вентилятор на «семерке». Такой исход событий, как показывает практика, является более благоприятный для водителя. Все потому, что сама по себе система остается полноценной, при этом радиатор функционирует должным образом, соответственно, часть тепла все же отводится от двигателя.

В данном случае у водителя есть несколько вариантов решения проблемы:

1. Если вы едите по ровной дороге, при этом транспортное средство будет ехать без остановок, то просто следите за температурой на приборной панели. Если по пути имеются светофоры или пробки, просто включайте печку на полную силу.
2. Если ездить еще долго, можно осуществить принудительную активацию вентилятора. Чтобы сделать это, из контроллера следует извлечь два контакта и замкнуть из между собой. Но перед тем, как выполнить эти действия, необходимо демонтировать отрицательный провод с аккумуляторной батареи. Когда проводки будут замкнуты между собой, отрицательный провод можно установить на место, на батарею, после чего вентилятор будет работать постоянно и без перерывов. Температура двигателя в данном случае не играет роль, ровно, как и режим езды машины. Когда транспортное средство остановится, вентилятор будет функционировать до того момента, пока батарея не разрядится полностью, чтобы не допустить его, необходимо отрыть моторный отсек и отключить «минус» от АКБ.

Место расположения регулятора

Такой вариант менее приемлемый для автовладельцев с установленной противоугонной системой, так что если вам пришлось разъединить проводку устройства, потом ее необходимо будет соединить и заизолировать. Кроме того, в подкапотном пространстве необходимо будет проследить за тем, чтобы под лопасти ничего не попало, поскольку схема нахождения проводов предполагает в жгутах. Разумеется, это принесет определенные неудобства, поскольку постоянно открывать капот и замыкать контакты — не совсем удобно. Так что вариант принудительной активации должен реализовываться в экстренном случае. Сам ДВ — это элемент, стоимость которого достаточно низкая, но вот его замена в пути практически невозможна, поскольку водителю в любом случае придется сливать антифриз.

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

1. Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
2. Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

Загрузка …

Почему вентилятор может не работать

Сигнал блока управления говорящий о перегреве двигателя нельзя игнорировать. Чем быстрее вы отремонтируете охлаждение, тем меньшим будет риск возникновения других поломок.

Есть несколько основных причин, из-за которых на ВАЗ, оснащенном инжектором, перестает работать вентилятор. Речь идет об:

• отказе реле;
• обрыве проводки;
• перегорании предохранителя;
• нарушении контакта в колодках;
• выходе из строя электромотора самого вентилятора.

В первую очередь необходимо проверить работоспособность обдувающего устройства. Сделать это просто:

• отключите от него разъем питания;
• присоедините клемму напрямую к батарее (ток постоянный, но соблюдать полярность не обязательно).

Если узел сработал, то неполадку необходимо искать в электрической цепи, когда же проблема не разрешилась – значит, явно неисправен электромоторчик.

Диагностика с помощью ODB-2 сканера

Общее техническое состояние автомобиля всегда можно проверить с помощью персонального диагностического автосканера

Из доступных на рынке вариантов советуем обратить внимание на сканер корейского производства Scan Tool Pro Black Edition. Данная модель отлично совместима с большинством отечественных и зарубежных автомобилей

Особенностью устройства является комплексная диагностика авто. В отличие от аналогов данный автосканер способен диагностировать не только двигатель, а также ABS, коробку передач, трансмиссию, airbag, систему кондиционирования и т.д. Также устройство отлично подходит при использовании в качестве бортового компьютера: в режиме реального времени отображает скорость, обороты, показания со всех имеющихся датчиков, давление масла, температуру и многое другое.

Принудительное включение вентилятора ВАЗ 2109

Схема включения вентилятора ВАЗ 2109 при помощи реле

Осуществить принудительное включение вентилятора ВАЗ 2109 несложно, нужно только немного поразмыслить и понять принцип работы всей системы.

Необходимость в охлаждении радиатора возникает в те моменты, когда вы двигаетесь по пробкам (причем совершенно не имеет значения, зимой это происходит или летом).

В жаркую погоду, конечно же, перегрев сильнее происходит.

Но при долгом движении в режиме трогания и моментальной остановки тосол в системе охлаждения попросту закипает.

Сегодня рассмотрим причины, по которым не происходит включение вентилятора ВАЗ 2109 в автоматическом режиме, замену термодатчика, а также составим небольшую схему принудительного запуска обдува.

Последний оказывается полезен, так как качество термовыключателей оставляет желать лучшего.

Почему не срабатывает электровентилятор?

Причин не так и много:

1. Сгорела обмотка двигателя.
2. Вышел из строя термовыключатель.
3. Разрушение электропроводки.

Итак, что же делать, если вдруг вентилятор перестал включаться? Первым делом открывайте кран печки, это позволит увеличить круг циркуляции охлаждающей жидкости. Не забудьте включить обдув радиатора печки, чтобы он быстрее охлаждался.

Когда температура начнет немного падать, глушите мотор. Открываете капот и перед вами не очень приятная картина – тосол ушел, половина отсека мокрая. Необходимо произвести доливку жидкости в расширительный бачок. Если дело происходит летом, то можно залить и воду (главное – перед зимой сменить ее на тосол).

Проверьте работоспособность электродвигателя – рассоедините колодку подключения и на нее напрямую подайте питание от АКБ. Крутится пропеллер? Значит, с обмоткой все нормально, устанавливаете колодку на место. За включение вентилятора ВАЗ 2109 на более поздних модификациях отвечает только датчик-выключатель.

И третья причина – обрыв проводов. На датчик вентилятора ВАЗ 2109 идет два провода: непосредственно от вентилятора и масса (кузов). Если ранее проблем не возникало, то пробуйте сделать надежную массу, так как по умолчанию в девятках минусовой провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.

Найдите невдалеке от радиатора место, куда можно подсоединить минусовой провод питания. Вот и все неисправности, которые могут вас подстерегать. Теперь стоит поговорить о полезной кнопке принудительного запуска обдува.

Как правильно установить кнопку включения вентилятора ВАЗ 2109

Варианта два – через реле или при помощи одного лишь выключателя. Схема подключения реле проста – нужно параллельно датчику подсоединить два провода. Они оба должны идти на нормально разомкнутые выводы электромагнитного реле. Такая схема позволяет избежать наличия высокого тока в выключателе.

Два тонких провода необходимо вывести под приборной панелью и соединить с контактами кнопки (или выключателя). Таким образом, в салоне автомобиля установлен орган управления слаботочной обмоткой электромагнитного реле, а все цепи с высоким током находятся под капотом.

И теперь, если датчик вентилятора ВАЗ 2109 выйдет из строя, достаточно только нажать кнопку, чтобы остудить мотор. Для этой цели используется стандартное реле с нормальноразомкнутыми контактами. Аналогичные устанавливаются на свет, приводы электромоторов. Цена его в магазине около 50-70 рублей.

Скажу от себя: после того, как в пробках закипел пару раз, по причине невключения вентилятора, пришлось установить обычный выключатель и реле. К сожалению, ничего, кроме выключателя вентилятора печки с шестерки, не нашлось, поэтому поставил его.

И теперь, как только приближаюсь к затору, просто включаю вентилятор. И выключаю его после остановки. На маневренность и скорость это не влияет.

Даже с учетом, что карбюраторная девятка (холостые 900-930 держит), никаких рывков или попыток заглохнуть не происходит.

А можно использовать кнопки без фиксаторов, для этого необходимо включить в схему управления включением вентилятора ВАЗ 2109 один полупроводниковый диод. Вот только выключение такой системы возможно в случае, если производить разрыв цепи питания второй кнопкой.

Но это мелочи для человека, который более-менее разбирается в электрике. Вот такие полезные мелочи стоит добавить в свой автомобиль, чтобы выход из строя датчика вентилятора ВАЗ 2109 не застал вас врасплох.

о вентиляторе на ВАЗ 2109:

[]

Как проверить вентилятор охлаждения на ВАЗ-2114: фото и видео

Перегрев двигателя грозит серьёзными последствиями: заклинит поршня, пробьёт прокладку блока, что перейдёт в капитальный ремонт силового агрегата. Поэтому, вентилятор охлаждения является важным элементом, предохраняющем силовой агрегат от предельного нагревания.

Причины неисправности на ВАЗ-2114

Вентилятор охлаждения двигателя может не запускаться при следующих обстоятельствах:

• Неисправность электродвигателя вентилятора. Проблема устраняется путём замены на рабочий; Меняем электродвигатель вентилятора
• Перегорел предохранитель. Необходимо заменить на новый; Меняем предохранитель
• Реле включения вентилятора не работает. Нерабочее заменяется новой, рабочей; Меняем реле включения вентилятора
• Обрыв в цепи электропитания. При обнаружении обрыва в линии, нужно восстановить провод или заменить его; Проверяем на обрыв в цепи
• Плохой контакт. Соединения зачищаются, следы окисления необходимо удалить;
• Поломка температурного датчика. Нерабочий заменяется на новый. Меняем датчик температуры охлаждающей жидкости

Видео о замене датчика включения вентилятора

Проверка работоспособности электродвигателя вентилятора охлаждения

Самый простой способ, проверить работоспособность вентилятора — накинуть на него два прямых провода: минус и плюс.

Плюс берётся с аккумулятора, минус с кузова автомобиля. Если при замыкании цепи он не сработал, значит проблема заключается именно в нём. При запуске лопастей, ищем проблему в другом месте.

Схема работы вентилятора охлаждения

В основном, при обнаружении нерабочего вентилятора выявляются несколько причин:

• Перегорел электродвигатель, обрыв в обмотке;
• Износ угольных щёток;
• Заклинил или рассыпался подшипник.

Если в двух последних случаях проблема решается так сказать, малой кровью, первый предполагает замену электромотора.

Важно! При накидывании проводов, основное питание электродвигателя нужно отсоединить

Порядок действий при проверке

Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает ещё за звуковой сигнал. Проверить его можно нажав на клаксон. Если звука нет, заменить на целый. Расположен он в монтажном блоке, это 20-ти амперный, обозначенный маркировкой F5.

Проверяем и при необходимости меняем предохранители

Второй, находится под торпедой, со стороны пассажира. Под обшивкой расположены 3 реле с предохранителем для каждой. За работу вентилятора охлаждения отвечает средняя пара. Перегоревший элемент заменить на новый (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Для проверки работоспособности реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при обнаружении окиси зачистить.

Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться его заменой на новый. Нужно обязательно найти причину обрыва, так как в ближайшее время новый снова перегорит

Проверка датчика включения вентилятора

Если причина не обнаружена, следующим шагом должна быть проверка работоспособности датчика включения вентилятора. Сделать это не сложно

Обесточить его и включить зажигание, при этом обратить внимание на вентилятор. Вращение лопастей говорит о том, что причина неполадки именно в датчике

Проверяем датчик включения вентилятора системы охлаждения

Ввиду того, что очень часто датчик начинает глючить, подавая ошибочные сигналы, рекомендуется проверить его ещё одним способом. Для этого понадобится ёмкость с антифризом или тосолом, термометр и мультимерт. К клеммам датчика подсоединяются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое ёмкости нагреть до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса). При замыкании контактов мультимерт подаст звуковой сигнал. Значит датчик рабочий, если этого не произошло можно смело его выбрасывать и покупать новый.

Полезно! Перед установкой желательно проверить работоспособность купленного датчика таким-же способом.

Видео о проверке датчика включения вентилятора системы охлаждения

Итоговая проверка

Устранив проблему, завести мотор машины. Электродвигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу. Если этого не произошло, а температура достигла нужной нормы, проведите диагностику неисправностей ещё раз.

carfrance.ru

Проверка работоспособности датчика

Проверку работоспособности устройства следует начинать с контроля температуры срабатывания. Для этого потребуется термометр и мультиметр. Все действия можно выполнять самостоятельно, не прибегая к визиту в сервисный центр. Если мультиметр оборудован термопарой, то необходимость в термометре отпадает. Для проверки датчика следует придерживаться нижеприведенной инструкции:

1. Перевести мультиметр в режим измерения сопротивления. Для удобства можно выбрать режим прозвонки;
2. Погрузить резьбовую часть датчика в воду;
3. Начать постепенно нагревать воду. Контролировать температуру можно при помощи термометра, либо временно переключая мультиметр в режим работы с термопарой;
4. Дождаться срабатывания устройства;

Предохранительный клапан

Зная физику, вы согласитесь, что при нормальном атмосферном давлении, вода, которая входит в состав антифриза, закипает при температуре 100 градусов по Цельсию.

Старое устройство

Если предохранитель вентилятора охлаждения ВАЗ 2110, то есть клапан, расположенный на крышке бачка расширения, окажется неисправным, а внутри него будет атмосферное давление, жидкость охлаждения закипит, но вентилятор включиться в работу не сможет даже при исправной электрической схеме. Все потому, что датчик включения вентилятора на инжекторном ВАЗ 2110 имеет температуру включения более 100 градусов по Цельсию.

Чтобы устранить данную проблему, следует заменить крышку расширительного бака. Новый элемент должен поддерживать давление внутри системы выше атмосферного, что позволит сработать законам физики, температуре кипения подняться до 105 градусов по Цельсию и тем самым включить в работу лопасти агрегата.

https://youtube.com/watch?v=FQ79qkRlLGs

Некоторые способы устранения неполадок

1. Если вы считаете, что охлаждающий вентилятор не работает и при этом ваш датчик температуры показывает перегрев, откройте капот, запустите двигатель и дайте ему поработать на холостом ходу в течение 15–20 минут. Если он включается, возможно, у вас неисправный датчик температуры.2.Переключатель температуры охлаждающего вентилятора (или датчик в некоторых автомобилях) также может застрять, что может привести к тому что он постоянно работает в любое время, когда вы включаете ключ зажигания или запускаете двигатель. Устранить неисправность коммутатора.3. Не включается вентилятор радиатора причина тому то, что на некоторых современных транспортных средствах датчик температуры окружающего воздуха, датчик скорости транспортного средства и другие датчики могут обеспечивать ввод данных в автомобильный компьютер для определения работы вентилятора радиатора. Обратитесь к руководству по ремонту вашего автомобиля, чтобы проверить необходимые датчики и переключатели.

Предупреждение

На прогретом двигателе вентилятор может включиться, даже если двигатель не работает. При работе с горячим двигателем или работающим двигателем держите руки и инструменты подальше от лопастей и движущихся компонентов.

Где находится датчик и как он работает?

Датчики включения вентиляторов расположены на элементах системы охлаждения. Место установки находится на пути подаваемого потока жидкости от гильзы двигателя к радиатору. Это связано с тем, что жидкость в этой магистрали будет иметь самую высокую температуру.

Датчик автомобиля ВАЗ, установленный внизу радиатора

Возможные места установки:

• запорный клапан корпуса термостата;
• крышка цилиндра;
• нижний патрубок радиатора;
• сторона радиатора.

На некоторых автомобилях датчик совмещен с указателем температуры охлаждающей жидкости. Блок управления включает вентиляторы в соответствии с температурными данными. При этом на радиаторе есть дополнительный датчик, который используется для климат-контроля или кондиционера. Работа любого устройства включает оба вентилятора (на радиаторах двигателя и кондиционера). Аналогичное решение встречается в японских автомобилях.

В автомобилях могут использоваться два датчика включения вентилятора, расположенные на входе и выходе патрубков радиатора. Такая схема позволяет поддерживать температуру в узком диапазоне.

Разновидности

В автомобилях для включения вентилятора используются следующие типы датчиков:

• биметаллический;
• воск;
• термистор;
• датчик, который работает, чтобы разорвать или замкнуть цепь.

Первые два типа датчиков имеют электромеханическую схему работы и могут быть двух разновидностей:

• односкоростные, оснащенные одной контактной группой, управляющей вентилятором в диапазоне температур;
• двухскоростной, оснащен парой контактных групп, настроенных на работу в разных температурных диапазонах.

Независимо от типа датчики представляют собой металлический корпус, оснащенный резьбой. В качестве материала корпуса используются цветные металлы на основе меди (бронза или латунь), обеспечивающие более высокую теплопроводность. На корпусе имеется шестигранник под ключ, используемый для установки детали. Разъем проводки расположен в верхней части датчика.

Биметаллический датчик

На биметаллический датчик устанавливается металлическая пластина. В обычном состоянии контакты разомкнуты. По мере нагрева пластина деформируется и замыкает цепь, подавая на реле управляющий сигнал на включение электродвигателя привода. Есть датчики, которые включают двигатель вентилятора напрямую без реле. Когда жидкость остывает, пластина возвращается к своей первоначальной форме и подача тока на двигатель прекращается.

Восковый датчик

Выпускались датчики, для которых в качестве рабочего тела использовался воск или церезит (или другое вещество со значительным коэффициентом теплового расширения). При нагревании он расширялся и смещал металлическую мембрану, связанную с контактами. По мере остывания воска объем воска уменьшался и под действием пружины контакты размыкались.

Терморезисторный датчик

Термисторный датчик работает по принципу изменения сопротивления резистора, установленного в потоке жидкости. Изменение температуры регистрируется электронным блоком, который пересчитывает значение температуры по программе.

Датчики, работающие на разрыв или на замыкание цепи

Устройства, включающие вентилятор при разрыве цепи, часто встречаются в автомобилях японского производства. Тип датчика можно проверить, сняв заглушку. Разобрав блок датчиков, работая на обрыв, вентилятор включится.

При какой температуре срабатывает датчик включения вентилятора?

Температурный диапазон срабатывания датчика зависит от типа питания двигателя. На карбюраторных машинах применяют устройства с диапазоном переключения 82-110 ºС. Температура активации выбита на корпусе детали. В автомобилях одной модели могут быть датчики, откалиброванные на разные температуры.

По стандарту датчики делятся на четыре группы по рабочей температуре:

• 82-87 ºС;
• 87-92 ºС;
• 92-99 ºС;
• 104-110 ºС.

В российских автомобилях используются датчики первых трех групп. Двигатели иномарок рассчитаны на более жесткий температурный режим, поэтому часто имеют устройства четвертой категории.

С началом использования многоточечных систем впрыска температура воспламенения вентилятора определяется настройкой блока управления двигателем. Датчик просто передает информацию о температуре на блок управления, который принимает решение о включении вентилятора по запрограммированной программе.

В инжекторных машинах можно запрограммировать температурные пороги, от которых будет срабатывать датчик розжига вентилятора

Делать это нужно осторожно, так как легко нарушить температурный режим и повредить двигатель

Датчик включения вентилятора ВАЗ: особенности и замена

Со сменой механического привода вентилятора пришел электрический, а вместе с ним и датчик включения вентилятора ВАЗ. Он выполняет предельно простую функцию – когда поднимается температура двигателя выше предельной, он включает электровентилятор. Однако если он выйдет из строя, последствия могут быть не очень приятными.

Установка этого датчика имеет ряд преимуществ:

• более быстрый прогрев двигателя при низких температурах;
• уменьшение времени работы при неэффективном температурном режиме;
• более оптимальный расход топлива.

Работа вентилятора совершенно не нужна при движении на большой скорости, потому что охлаждение происходит естественным путем. В то же время в жаркий день в условиях ограниченной скорости, например, при образовании пробки, двигатель быстро перегревается, и датчик включения вентилятора охлаждения просто необходим. Обычно этот элемент монтируется на нижнем патрубке, выходящем из радиатора. Устройство должно срабатывать при повышении температуры охлаждающей жидкости.

Из всей системы охлаждения именно биметаллический термовыключатель чаще всего выходит из строя, создавая опасность перегрева двигателя. Это влечет за собой серьезные последствия вплоть до заклинивания. Для того чтобы этого не допустить, нужно постоянно следить за температурой на приборной панели. На то, чтобы отреагировать и заглушить двигатель есть не более 5-10 минут.

Проверка работоспособности датчика

Если показатель температуры упорно ползет вверх, вероятнее всего, датчик вышел из строя. Для проверки необязательно сразу ехать на станцию технического обслуживания. На вопрос, как проверить датчик включения вентилятора, можно ответить, выполнив очень простой тест:

• Во-первых, стоит проверить предохранитель, отвечающий за работу вентилятора. Если он сгорел, то нужно просто поставить новый и не тратить деньги на биметаллический термовыключатель.
• Во-вторых, можно замкнуть 2 контакта устройства, если электровентилятор начнет работать, вероятнее всего, проблема найдена и нужен новый датчик.
• В-третьих, не помешает проверить проводку. Нередки случаи, когда элементарно отсутствовало питание или наблюдалось пробивание на массу.

Другой способ заключается в использовании мультиметра. Для его проведения потребуется емкость с водой сравнительно небольших размеров, а также источник тепла, который будет разогревать жидкость. Принцип этого метода практически полностью повторяет проверку термостата.

Клеммы мультиметра необходимо присоединить к контактам биметаллического термовыключателя и включить прибор в так называемый режим «прозвона» или измерения значения сопротивления. Далее датчик включения вентилятора радиатора следует поместить в воду той частью, на которой расположена резьба.

Можно включать источник тепла и ждать, пока нагреется вода. Как только термометр покажет температуру 92-95°C, мультиметр издаст характерный звук. Если этого не произошло, необходимо заменить нерабочий элемент.

Замена биметаллического термовыключателя

Замена датчика включения вентилятора начинается со съема клеммы со знаком «-» с аккумулятора. После этого можно приступать к сливу охлаждающей жидкости из системы. По окончании этого процесса нужно отключить питание датчика и выкрутить его из корпуса радиатора. Сборка осуществляется по тому же алгоритму, но в обратном направлении. Необходимо в обязательном порядке выполнить проверку датчика на работоспособность.

Как заменить датчик включения вентилятора?

Как вы понимаете какой-то одной инструкции на все случаи нет, процесс замены будет отличаться в зависимости от марки автомобиля. Однако принцип примерно одинаковый и выглядит следующим образом.

1. Первым делом сливается ОЖ, если датчик установлен таким образом, что после его выкручивания не избежать проливания антифриза.
2. Затем отключается питание и выкручивается сам датчик включения вентилятора.
3. Далее, производится замена посредством установки нового ДВВ на место старого.
4. Заливается ОЖ и подключается питание датчика.

После завершения всех работ производим проверку, следим за температурой ОЖ и наблюдаем за тем, как включается вентилятор. Если он включился, значит датчик работает исправно, собираем инструмент и радуемся результату.

На этом у меня все, спасибо за внимание и до новых встреч на АвтоПульсаре! Пока
