Что такое генератор в машине

Как проверить генератор

Состояние системы зарядки можно проверить с помощью тестера аккумулятора и системы зарядки. Проверка может показать, если система зарядки слабая или не работает вообще. Прибор также может обнаружить, если один из диодов внутри генератора вышел из строя.

Если система зарядки не прошла тест, нужно будет провести дальнейшую диагностику, чтобы выяснить, не является ли генератор причиной каких-либо проблем.

Другие неисправности с системой зарядки включают в себя ослабленный ремень генератора, неисправную проводку, перегоревший предохранитель, неисправный выключатель зажигания и т. д.

Про строение генератора

Любой генерирующее устройство примерно состоит из одинаковых частей, есть утрировать это – ротор, статор, шкив, корпус, и электрическая составляющая (электрические щетки, реле-регулятор напряжения). Ротор соединен с коленчатым валом двигателя ременной передачей. Если вращается коленчатый вал, то вращается и ротор, тем самым вырабатывая электрический ток.

Чем приводится в действие источник переменного тока?

Генератор — это полная противоположность генератора. В генераторе обмотка проводов вращается внутри магнитного поля для создания тока. В генераторе переменного тока магнитное поле вращается внутри обмотки проводов. Эффективность на стороне генератора, так как обмотка провода является самой большой и тяжелой частью обоих устройств, поэтому генератор переменного тока вращается в самой легкой части. Это означает, что генератор переменного тока может работать на более высокой скорости, создавая большую мощность при более низких скоростях. Стоит отметить, что даже большие генераторы на гидроэлектростанциях, работают по одинаковому принципу. Однако там ротор раскручивается набегающим потоком воды. НО суть одинаковая.

Собственно напряжение в автомобиле зачастую составляет 13 – 14 Вольт, что достаточно для подзарядки автомобильного аккумулятора.

Генераторы, как правило, более надежны, чем генераторы, в основном из-за различий в том, как каждый из них использует кольца и кисти. Генераторы используют расщепленные щетки, которые изнашиваются быстрее, поскольку кисти натирают их; также изнашиваются щетки. Генератор использует сплошные кольца, которые вызывают меньший износ и уменьшают проблемы, вызванные постоянным созданием и разрушением контура, поскольку щетки «перескакивают» щели в разделенных кольцах.

Из-за этого выход генератора может быть легко усилен или удален с помощью трансформатора. Когда напряжение усиливается, гораздо легче отправить его на большие расстояния по линиям электропередач с очень небольшими потерями, а затем снова опустить его для использования в вашем доме.

После пуска практически все бортовые приборы питаются именно от генерирующего элемента, он несет на себе основную нагрузку. Подзаряжает аккумулятор, восполняет его потраченную энергию на пуск, а также дает энергию для освещения, системы зажигания, подачи топлива, развлекательный комплекс (аудио, видео), всевозможные подогревы (сидений, стекол, зеркал).

Выход генератора обычно выражается в амперах, который по существу является только количеством тока, которое устройство может обеспечить для всего оборудования, подключенного к электрической системе. Когда это произойдет, и ваш выход генератора не сможет полностью удовлетворить потребности вашей электрической системы, вы можете испытать что-нибудь от тусклых фар до серьезных проблем с управляемостью.

Оставшись один, эта проблема в конечном итоге приведет к выгоранию генератора переменного тока. В то время как номинальная мощность генератора переменного тока дает вам представление о том, что он предназначен для выключения, единственный способ увидеть, на что способен генератор, — это проверить его. С этой целью вы можете измерить фактический вывод генератор под моделируемой нагрузкой, который позволяет вам понять, что он способен выносить в реальных условиях.

Стоит отметить, что если генерирующее устройство не справляется, то часть энергии ему может дать АКБ, это происходит в моменты максимальной нагрузки, например — ночью в мороз, когда включены многие электрические приборы. Если какой-то источник отключается, и энергии только одного генератора становится достаточно, то он автоматически подзаряжает АКБ. Так цикл повторяется.

Номинальные характеристики генератора и реальный мир

Термин «выход генератора переменного тока» относится к двум различным, но связанным, понятиям. Первый — это номинальная мощность генератора, которая представляет собой величину тока, которую устройство может производить с определенной скоростью вращения. Другое, на что может ссылаться выход генератора переменного тока, — это величина тока, которую блок производит в любой момент времени, что является функцией физических возможностей генератора, скорости вращения входного вала и кратковременных требований электрическая система.

Устройство генератора для автомобиля

Генератор в разрезе

Итак, основными элементами генератора являются:

  1. ротор – подвижная составляющая
  2.  статор – неподвижная.

Ротор – это вал, на котором располагается обмотка возбуждения, две полюсные половины, образующие полюсную систему и контактные кольца. Основная задача обмотки возбуждения – создание магнитного поля. Но для достижения данного эффекта на нее нужна подача электрического тока небольшого значения. Пока двигатель не запущен ток для возбуждения поля берется от аккумулятора. После запуска  и достижения определенных оборотов, на обмотку начинает уже подаваться ток, выработанный генератором, то есть прибор переходит в режим самостоятельного возбуждения.

Обмотка возбуждения помещена между двух полюсных половинок. Эти половинки изготовлены методом штамповки, что позволило сформировать на них по 6 клювообразных выступов, которые размещены поверх обмотки.

Контактные кольца нужны для подачи электрического тока на обмотку. К этим кольцам подходят выводы обмотки возбуждения.

Дополнительно на роторе располагаются шкив привода, вентилятор охлаждения и подшипники качения.

Статор предназначен для получения переменного тока, который образуется из-за воздействия магнитного поля ротора. Состоит он из двух частей – сердечника и обмоток. Сердечник представляет собой пакет, собранный из листовой стали. В нем сделаны пазы, в которые укладываются обмотки — три штуки (три фазы). Укладка их производится петлевым или волновым методом. При этом они объединены между собой по одной из таких схем – «звезда» или «треугольник».

Схема «звезда» сводится к тому, что одни концы каждой из обмоток соединены в одной точке, а другие концы являются выводами. В «треугольнике» же соединение обмоток выполнено по кольцу – первая обмотка подсоединена ко второй, вторая – к третьей, третья – к первой. Точки соединения обмоток и являются выводами.

Ротор помещается внутрь статора, а тот в свою очередь зажимается между двумя крышками корпуса. В этих же крышках имеются и посадочные места под подшипники ротора. В передней крышке (та, что со стороны шкива) проделаны вентиляционные отверстия.

В задней же крышке размещены остальные необходимые элементы:

  • блок щеток;
  • диодный мост, он же выпрямительный блок;
  • регулятор напряжения.

Блок щеток предназначен для передачи электрического тока на обмотку возбуждения. Для этого данный блок включает в свою конструкцию две подпружиненные графитные щетки, размещенные в корпусе. Пружины поджимают эти щетки к контактным кольцам, но жесткого соединения между ними нет.

Диодный мост обеспечивает преобразование переменного тока в постоянный. Конструкция его включает шесть диодов, установленных в теплоотводящие пластины. На каждую из обмоток статора приходится по два диода – «плюс» и «минус».

Регулятор напряжения – элемент, обеспечивающий поддержание выходного напряжения в строго заданном диапазоне. Дело в том, что от оборотов мотора зависит количество и параметры вырабатываемой энергии. АКБ же очень «чувствительна» к подаваемому на нее напряжению. Если оно будет недостаточным, то у аккумулятора будет недозаряд, а при избытке его – перезаряд. И то, и другое приводит к значительному снижению ресурса АКБ. На современных авто используются полупроводниковые электронные регуляторы, которые зачастую выполнены заодно с блоком щеток.

Принцип работы генератора автомобиля

Промышленность в целом использует два типа генераторов – переменного и постоянного тока. Однако в автомобилестроении последние практически не используются. Распространённость автогенераторов переменного тока вызван простой их конструкции. Для генерации напряжение используется пара ротор-статор, причём вращается только электромагнит, который волнообразно изменяет напряжение магнитного поля (по амплитуде и направлению) в разных точках катушки статора. В результате и вырабатываемая электроэнергия имеет синусообразную природу. Переменный ток генерируется в районе полюсов статора.

При этом конструкция автогенератора позволяет вырабатывать электроэнергию с необходимыми параметрами независимо от скорости вращения приводного шкива. Другими словами, мощности автомобильного генератора хватает для нормальной работы потребителей даже при минимальных оборотах коленвала. Это достигается благодаря использованию большого количества пар ротор-катушка и использованием электромагнита вместо обычного ферримагнитного сплава. Принцип функционирования автомобильных электрогенераторов одинаков для всех марок и моделей. Конструктивные различия проявляются на уровне конкретной реализации. В основном они вызваны особенностями компоновки конкретного силового агрегата. Современный автомобиль имеет две различные по назначению электроцепи:

  • первичная – это, грубо говоря, обмотка генератора;
  • вторичная формирует бортовую сеть, питающую всех потребителей электроэнергии (ЭБУ, климатическую систему, панель приборов, световые устройства. мультимедийный центр и пр.).

Между первичной/вторичной цепью располагается регулятор напряжения, задача которого сводится к осуществлению контроля за номиналом напряжения во вторичной сети и выполнением корректирующих действий в первичной при возникновении такой необходимости. Строго говоря, именно реле-регулятор является тем третейским судьёй, который решает, кому и сколько в конкретный момент времени требуется электроэнергии. Если в бортовой сети наблюдается резкое снижение величины тока, генератор способен зафиксировать это, а реле-регулятор – повысить ток возбуждения на роторе. В результате величина напряжённости магнитного поля растёт, что и приводит к повышению номинала выходного напряжения. При достижении определённого значения регулятор снижает величину поступающего на обмотку возбуждения тока до номинальных значений.

Отметим, что номинальный режим, то есть сколько ампер выдаёт автомобильный генератор, зависит от степени нагрузки мотора и конкретной модели автомобиля. Следует упомянуть, что на холостом ходу генератор автомобиля должен выдавать напряжение порядка 13.50-14.00В. Если отключить всех потребителей, то напряжение автогенератора должно возрасти до 14.30-15.50В, при этом каждый включённый потребитель будет отбирать от этого значения примерно 0.20В. При всех включённых потребителях величина измеряемого напряжения на выходе автогенератора не должно быть ниже 12.8В. Именно это значение является пороговым для нормальной подзарядки аккумуляторной батареи. Если оно ниже – имеет место недозаряд, грозящий полным разряжением АКБ.

Ещё раз отметим, что номинал выдаваемого напряжения автогенератором практически не связан с текущими оборотами двигателя, однако он сильно зависит от количества одновременно подключённых потребителей. Если в бортовой электросети наблюдаются проблемы, это может свидетельствовать о неисправности либо регулятора, либо самого генератора. Искать проблемы в силовом агрегате при этом – пустое занятие. Схематически работу электрогенератора можно представить как трансформацию механической энергии в её электрический аналог. Механическая энергия – это вращение коленвала на работающем моторе, которое посредством ременной передачи с минимальными потерями трансформируется во вращения вала ротора, а дальше уже вступает в действие связка ротор-статор.

Отметим, что технический прогресс остановить невозможно, особенно это касается появления материалов с новыми, более совершенными характеристиками. Их использование при производстве автомобильных генераторов будет способствовать дальнейшему увеличению производительности этих устройств. Но революционного прорыва, по крайней мере в ближайшее десятилетие, ожидать не стоит – все перспективные разработки в данной сфере предполагают эволюционный тип развития.

Для чего в автомобиле нужен генератор?

В современном автомобиле практически каждая система контролируется датчиками, фиксирующими их разные режимы работы. Если бы все эти элементы работали за счет заряда аккумулятора, то авто не смогло бы даже успеть прогреться, как АКБ полностью разрядится.

Чтобы в процессе работы мотора каждая система питалась бы не за счет батареи, устанавливается генератор. Он работает исключительно при включенном ДВС и нужен для:

  1. Подзаряжать аккумулятор;
  2. Обеспечивать достаточной энергией для каждого узла электросистемы машины;
  3. В аварийном режиме или при максимальной нагрузке выполнять обе функции – и подпитывать АКБ, и обеспечивать энергией электрическую систему транспортного средства.

Подзаряжать аккумулятор нужно, потому что при запуске мотора используется исключительно энергия батареи. Чтобы при движении автомобиля аккумулятор не разряжался, не рекомендуется включать много потребителей энергии.

Например, в зимний период некоторые водители при прогреве салона включают климатическую систему авто и обогреватели стекол, а чтобы этот процесс не проходил скучно – еще и мощную аудиосистему. Как результат – генератор не успевает вырабатывать столько энергии и частично она берется из аккумулятора.

Принцип работы

Перед началом работы в автомобиле включается зажигание, и на управляющий контакт генератора поступает напряжение через лампочку. Поскольку энергию генератор в этот момент не вырабатывает, то напряжение на контакте отсутствует, и лампочка оказывается под потенциалом аккумуляторной батареи. Индикатор светится, через обмотку возбуждения протекает начальный ток.

После запуска мотора вращающееся поле обмотки возбуждения на роторе создаёт ответную индукцию в обмотках статора и генератор начинает вырабатывать электроэнергию. Дополнительные диоды поднимают напряжение на контакте лампочки, перепад на ней отсутствует, и она перестаёт светиться, сигнализируя, что всё в порядке, генератор работает.

Электронная схема в реле-регуляторе щёточного узла отслеживает выходное напряжение, увеличивая или уменьшая ток возбуждения, таким образом поддерживая выход на заданном уровне, обычно это 14-15 вольт, в зависимости от типа применённого аккумулятора и его температуры.

Батарея под таким напряжением перестаёт отдавать ток и переходит в режим заряда или удержания, выполняя роль дополнительного фильтрующего элемента, поскольку напряжение генератора пульсирует с частотой трёхфазного выпрямителя.

Если включено много потребителей, а обороты двигателя малы, прибор не в состоянии отдавать требуемую мощность, напряжение уменьшается, а часть потребителей начинает питаться от аккумулятора.

При добавлении оборотов генератор увеличивает мощность, питает потребителей, а избыток её идёт на зарядку аккумулятора. Если батарея заряжена, а мощность избыточна, то реле-регулятор уменьшает ток возбуждения, чтобы не допускать опасного роста напряжения в сети.

Что такое генератор в машине и для чего он нужен

Генератор — это механизм, превращающий энергию, которая является механической, в электрическую. Главной задачей такого механизма, является обеспечение электричеством модули машины.

Сегодня со специалистом сайта «auto-start.net » и статьей «ремонт генераторов ланос» — https://auto-start.net/remont-generatora-lanos/ попробуем разобраться и ответить на вопрос — что же такое генератор в автомобиле и для чего он нужен. Итак, при попытке запустить двигатель, основным пользователем энергии, является стартер, мощность которого достигает более сотни ампер, вследствие чего происходит нагрузка на аккумулятор и падение его напряжения. После того, как двигатель запущен, роль основного источника питания переходит генератору. В ситуациях, когда генератор неисправен, он не будет давать нужную мощность и работа будет загружать аккумулятор, что будет способствовать его быстрому разряжению. При включенных фарах или обогрева стекол, возрастает количество потребляемого тока и бывает так, что генератор не способен выдавать необходимую мощность. При этом нагрузка ложится на аккумуляторную батарею.

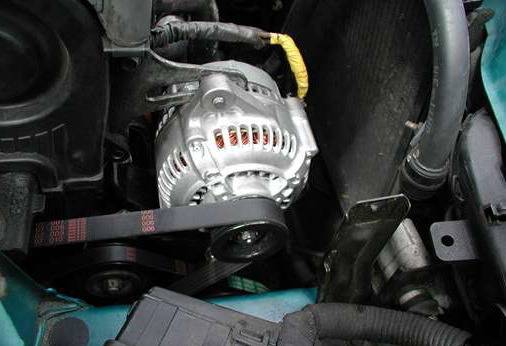

Крепление, привод

Привод генератора происходит при помощи ременной передачи. Больший диаметр шкива обеспечивает большие обороты генератора, при этом он способен выдавать больше электричества модулям автомобиля. На сегодняшний день, в большинстве машин, привод происходит с поликлиновым ремнем. Это дает возможность при небольшом диаметре шкива, вырабатывать больше тока для потребителей. Натяжка таким способом осуществляется с помощью натяжных роликов.

Из чего состоит генератор

Каждый генератор имеет статор, который обмотан и зажат с обеих сторон. Местонахождение генератора находится под капотом.

Генератор включает в себя:

  1. Статор — немаловажная единица генератора, служащая для создания временного тока. Статор генератора состоит из тонких стальных листов. Каждый статор имеет определенные выступы в своей конструкции, что улучшает его охлаждение.
  2. Ротор — механизм, создающий вращающееся магнитное поле. Особенностью ротора является его система полюсов. Полюсные половины элемента выполняются штамповкой и имеют выступы. Если выступы отсутствуют, то устанавливается определенная втулка возбуждения..
  3. Щеточный узел — элемент, в котором расположены скользящие контакты. Щетки различают двух видов — электрографитные и меднографитные. Первые щетки обеспечивают более долгую работу генератора, нежели медные, однако они имеют повышенное напряжение, что неблагоприятно сказывается на генераторе.
  4. Выпрямительные узлы. В основном ставятся теплоотводные узлы, но можно встретить и другую конструкцию с другим оребрением.

Охлаждение генератора

Охлаждение происходит за счет установленных вентиляторов, находящихся на валу генератора. У стандартных конструкций, циркуляция воздуха происходит центробежным вентилятором со стороны колец. Генераторы, имеющие щеточные узлы, вентилятор засасывает воздух через разрезы в кожухе, при этом направляя воздух в более теплые места генератора.

1happy-blog.ru

Устройство и конструкция автомобильного генератора

Трехфазные электроагрегаты переменного тока, устанавливаемые на современных машинах, могут быть 2-х видов: стандартный и компактный. Общее устройство автомобильных генераторов 2-х видов одинаково – они состоят из следующих элементов:

  • Шкива с валом и подшипниками.
  • Ротора с контактными кольцами.
  • Обмоток статора.
  • Корпуса генератора.
  • Регулятора напряжения.
  • Выпрямительного устройства.
  • Щеточного узла.

Конструкции автомобильных генераторов различаются только особенностями компоновки. При одинаковых электрических параметрах стандартные агрегаты значительно крупнее малоразмерных. Компактность обеспечивается за счет использования современных материалов и технологий. Вот из чего состоит электрогенератор и какие функции выполняют его компоненты:

  • Шкив обеспечивает передачу вращения от коленвала на ротор с помощью ремня.
  • Корпус генератора имеет две крышки (переднюю, заднюю) и нужен для соединения элементов в единую конструкцию. На наружной поверхности размещены кронштейны, с помощью которых устройство крепится на двигателе.
  • Ротор представляет собой вал, на котором установлены обмотки возбуждения и контактные кольца из электротехнической меди.
  • Статор включает в себя магнитопровод из пакета стальных пластин, в которых вырезаны фигурные пазы. В них уложены трехфазные обмотки из одножильного медного провода, где и генерируется ток.
  • Регулятор напряжения изготавливается в виде отдельного блока или комбинируется со щеточным узлом. Основное назначение — управление работой генератора путем изменения тока в обмотке возбуждения.
  • Выпрямительное устройство по схеме Ларионова состоит из двух частей: алюминиевых теплоотводов, в каждый из которых запрессовано по три силовых диода. Вентили обеспечивают преобразование переменного напряжения в постоянное, что используется в бортовой сети для питания электрооборудования.
  • Передача напряжения на обмотку возбуждения производится через специальный узел и цилиндрические контактные кольца. Щетки делаются из специальных сортов графита и устанавливаются в держателе с направляющими, изготовленными из диэлектриков. Для обеспечения плотного контакта они подпружинены, а напряжение на них подается по проводу, запрессованному в основание.

Разбираясь с устройством генератора современного автомобиля, следует выделить в нем механическую и электрическую часть. Первая (к которой относятся шкив и два подшипника ротора) обеспечивает его вращение в корпусе. Вторая часть собственно генерирует электрический ток для запитывания бортовой сети. Описываемая схема автомобильного генератора впервые была применена в изделиях американской фирмы «Невиль» в 1946 году. Такими устройствами комплектовались военные машины и автобусы.

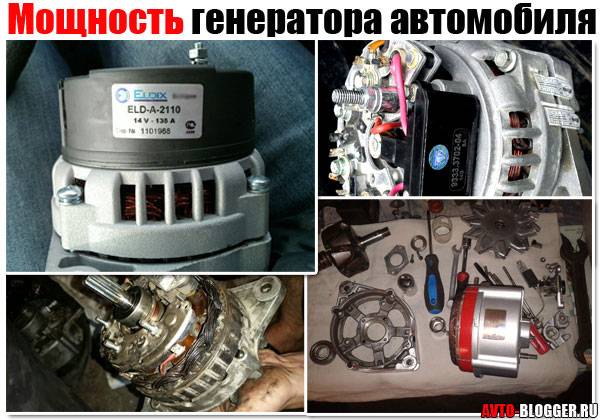

Мощность генератора автомобиля. Как ее узнать (определить) и от чего она зависит

Мощностью генератора автомобиля интересуется очень много автомобилистов. Ведь сейчас очень много электрических устройств (например — инверторы), которые могут сделать из вашего авто, практически электростанцию для загородного дома. Многие цепляют нагрузку в 1000 – 1500 и даже 2000 Вт! Много это или мало? Может ли работающий автомобиль выдать такое? Одни пишут что – НЕТ! Другие что – ДА! Но зачастую в головах у них «каша», часто встречаю на форумах такие высказывания мощность не больше 300 – 600 Вт. Откуда берутся эти цифры, видно с «потолка». Давайте же правильно определим мощность, а также узнаем, от чего она зависит …

В этой статье я представлю вам приблизительную мощность вашего автомобильного генератора, это физика 7 класс. Будем учитывать, что у нас постоянный, а не переменный ток.

Про строение генератора

Любой генерирующее устройство примерно состоит из одинаковых частей, есть утрировать это – ротор, статор, шкив, корпус, и электрическая составляющая (электрические щетки, реле-регулятор напряжения). Ротор соединен с коленчатым валом двигателя ременной передачей. Если вращается коленчатый вал, то вращается и ротор, тем самым вырабатывая электрический ток.

Стоит отметить, что даже большие генераторы на гидроэлектростанциях, работают по одинаковому принципу. Однако там ротор раскручивается набегающим потоком воды. НО суть одинаковая.

Собственно напряжение в автомобиле зачастую составляет 13 – 14 Вольт, что достаточно для подзарядки автомобильного аккумулятора.

Питание бортовой сети

После пуска практически все бортовые приборы питаются именно от генерирующего элемента, он несет на себе основную нагрузку. Подзаряжает аккумулятор, восполняет его потраченную энергию на пуск, а также дает энергию для освещения, системы зажигания, подачи топлива, развлекательный комплекс (аудио, видео), всевозможные подогревы (сидений, стекол, зеркал).

Стоит отметить, что если генерирующее устройство не справляется, то часть энергии ему может дать АКБ, это происходит в моменты максимальной нагрузки, например — ночью в мороз, когда включены многие электрические приборы. Если какой-то источник отключается, и энергии только одного генератора становится достаточно, то он автоматически подзаряжает АКБ. Так цикл повторяется.

Мощность генератора

Ребят вопрос то элементарный, достаточно вспомнить школьную формулу: P = I * U (мощность = сила тока умножить на напряжение).

Теперь вспоминаем напряжение в бортовой сети автомобиля, зачастую оно равняется 13,8 – 14,2В.

Также не трудно найти марку своего генератора, и узнать его характеристики, а именно силу тока которую он может выдавать. Зачастую на современных машинах, она колеблется от 80 до 140 Ампер.

Для примера возьмем среднюю величину в 100Ампер.

Тогда получается 13,8В Х 100А = 1380Ватт или 1,38 Квт, это и будет являться мощностью вашего генератора.

Этот показатель является пиковым для вашего автомобиля!

Однако стоит помнить еще об одном — об оборотах двигателя. Генератор вырабатывает свою пиковую мощность только при определенных оборотах шкива (который связан с двигателем).

«Пиковое значение» (в нашем случае в 1,38КВт) зачастую проявляется только от 2500 оборотов и выше. НА ХОЛОСТЫХ ОБОРОТАХ мощность куда ниже. Так на 800 – 1000 оборотах она будет примерно 75% от максимальной. Если ее определить в нашем случае, то 1380 Х 75% = 1035Ватт.

Запомните, для определения электрической мощности вашего генератора, нужно помнить про напряжение (оно почти на всех машинах около 13,8В) и про силу тока вашего генератора (колеблется от 80 до 140Ампер при определенных оборотах двигателя).

Все эти характеристики указывает производитель чуть ли не в инструкции к автомобилю.

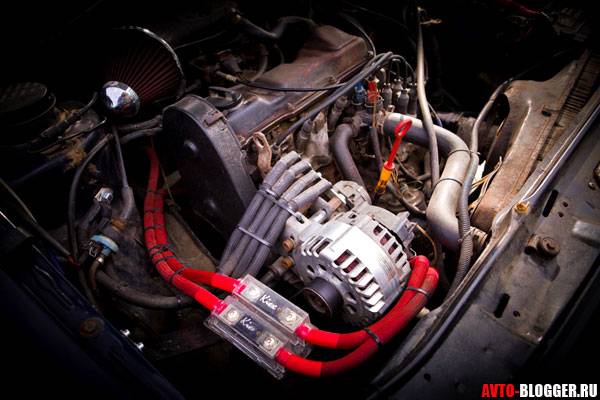

Подключение энергоемких устройств

А теперь про подключение мощных инверторов. РЕБЯТ стоит включить голову и подумать, а не спалит ли такой девайс вашу бортовую сеть автомобиля?

Вот смотрите — мощность этих инверторов начинается от 300 заканчивается 1500 Ваттами. А в нашем примере пиковая мощность генерируемая автомобилем всего 1380Вт, а на холостом ходу всего около 1000Вт. Если дать 1500Вт он банально не выдержит такой нагрузки!

Ведь ему нужно еще энергии для поддержания работы двигателя, это банально зажигание и прокачка топлива, смело убирайте еще 400 – 500Вт.

То есть, что способен выдать генератор на холостом ходу, чтобы вы могли этим воспользоваться? Ребят это реально инвертор в 300 – 500Вт, можете подключить телевизор, дрель, и не энергоемкие устройства! А вот нагревать ТЭНАМИ воду или отапливаться вряд ли получится.

Сейчас полезная статья, смотрим

Думаю было полезно, читайте наш АВТОБЛОГ подписывайтесь на обновления в YOUTUBE.

Основные неисправности

Проявлением неисправностей становится выход напряжения в сети из заданных пределов, а также посторонние звуки из работающего генератора.

Причины могут быть различными:

  • износ щёточного узла, он заменяется вместе с интегральным реле;
  • глубокий износ коллектора щётками, если его уже невозможно устранить шлифовкой, меняются контактные кольца или якорь в сборе;
  • выход из строя подшипников якоря, их несложно заменить после полной или частичной разборки генератора;
  • выгорание диодов выпрямителя, в настоящее время их не меняют поодиночке, замене подлежит весь диодный мост;
  • короткие межвитковые замыкания или обрывы в якоре или статоре, соответствующие детали меняются;
  • обгорание или коррозия контактов, их тоже можно заменить или очистить.

Не относящейся непосредственно к генератору, но частой неисправностью является сильный свист при добавлении оборотов двигателя. Это свидетельствует о проскальзывании ремня на приводных шкивах, натяжение можно отрегулировать, но лучше такой ремень заменить.

При снятии генератора для ремонта целесообразно сразу поменять диодный мост, подшипники и реле-регулятор со щётками. Так отремонтированный прибор обретёт максимально возможную надёжность, хотя полную гарантию может дать только новый генератор от солидного производителя.

Теоретические основы

Работа генератора переменного тока основана на явлении электромагнитной индукции. Если взять катушку с проводом и присоединить к ней гальванометр (чувствительный амперметр для фиксации малых значений силы тока), замкнув проводник, и поднести к ней магнит, в ней возникнет электрический ток, что и покажет гальванометр.

При этом учитывайте, что ток возникает в тех случаях, когда магнит движется, причем, при его приближении ток идет в одну сторону, а при удалении – в другую, что и фиксирует стрелка гальванометра. Из этого можно сделать выводы об условиях, необходимых для возникновения электрического тока:

  • требуется замкнутый проводник с большим количеством витков;
  • он должен попасть в переменное магнитное поле, которое нарастает при приближении магнита и уменьшается при его удалении;
  • ток, возникший при увеличении магнитного поля, будет противоположен току, возникающему при его уменьшении.

Чтобы обеспечить постоянное изменение магнитного поля, пронизывающего катушку с проводником, его можно просто вращать, добившись изменения направления тока, равного частоте вращения магнита, поскольку к ней будут поочередно приближаться то южный, то северный полюс магнита. Эта принципиальная система и лежит в основе устройства генератора переменного тока.

Устройство и особенности конструкции

Автомобильные генераторы выполняют одну и ту же функцию, работают по одинаковому принципу, но отличаются друг от друга размером, схемой реализации деталей узла, размерами шкива, характеристиками выпрямителей и регулятора напряжения, наличием охлаждения (жидкостное или воздушное часто применяются на дизельных двигателях). Генератор состоит из:

  • корпуса (передняя и задняя крышка);
  • статор;
  • ротор;
  • диодный мост;
  • шкив;
  • щеточный узел;
  • регулятор напряжения.

Корпус

Абсолютное большинство генераторов имеют корпус состоящий из двух крышек, которые соединяются между собой шпильками и стягиваются гайками. Исполнение детали из легкосплавного алюминия, который отличается хорошим теплоотводом и не намагничивается. На корпусе имеются вентиляционные отверстия, обеспечивающие теплообмен.

Статор

Имеет кольцевидную форму, установлен внутри корпуса . Является одним из главных деталей, который служит для создания переменного тока за счет магнитного поля ротора. Состоит статор из сердечника, который собран из 36 пластин. В пазах сердечника находится медная обмотка, которая служит для образования тока. Чаще всего обмотка трехфазная, по типу соединения:

  • звезда — концы обмотки соединены между собой;
  • треугольник — концы обмотки выводятся отдельно.

Ротор

Вращающаяся делать, ось которой вращается на шариковых подшипниках закрытого типа. На валу установлена обмотка возбуждения, которая служит для создания магнитного поля для статора. Для обеспечения правильного направления магнитного поля над обмоткой установлена два полюсных сердечника с шестью зубами для каждого. Также вал ротора оснащен двумя медными кольцами, иногда латунными или стальными, через которые поступает ток от аккумулятора на катушку возбуждения.

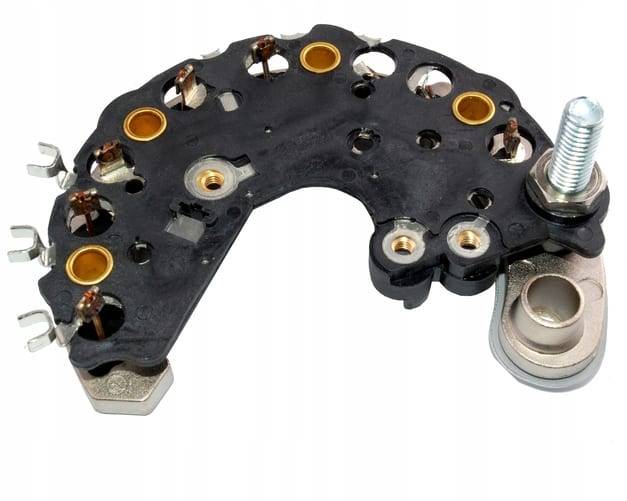

Диодный мост/ выпрямительный блок

Также один из главных компонентов, задача которого преобразовывать переменный ток в постоянный, обеспечивая стабильный заряд автомобильного аккумулятора. Диодный мост состоит из положительной и отрицательной радиаторной полосы, а также диодов. Диоды герметично впаяны в мост.

Ток подается на диодный мост с обмотки статора, выпрямляется и поступает на АКБ через выводной контакт в задней крышке.

Шкив

Шкив посредством приводного ремня, передает крутящий момент на генератор от коленчатого вала. Размер шкива определяет передаточное число, чем больше его диаметр — тем меньше необходимо энергии на вращение генератора. Современные автомобили переходят на обгонную муфту, смысл которой сглаживать колебания вращения шкива, сохраняя натяжение и целостность ремня.

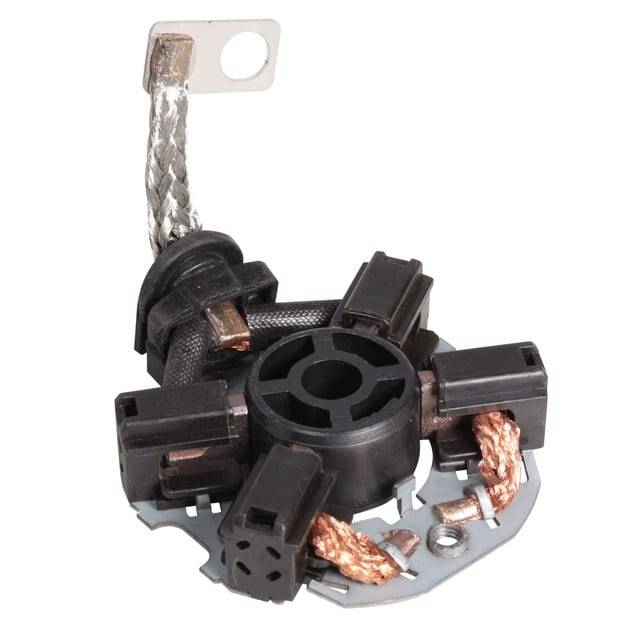

Щеточный узел

На современных авто, щетки объединены в один узел с регулятором напряжение, им меняются только в сборе, так как их срок службы довольно большой. Щетки служат для передачи напряжения на контактные кольца вала ротора. Графитовые щетки прижимаются пружинками.

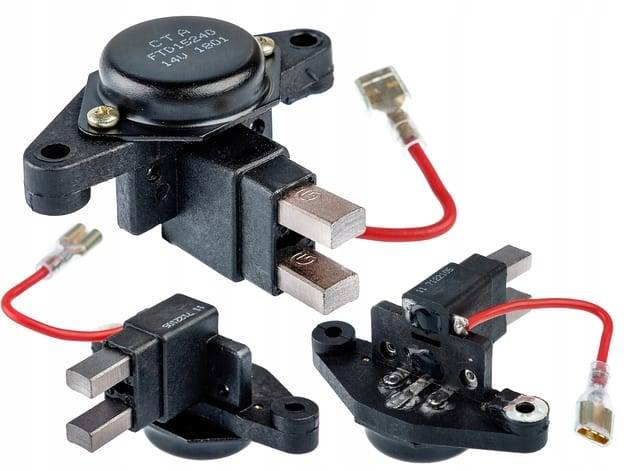

Регулятор напряжения

Полупроводниковый регулятор обеспечивает поддержание необходимого напряжения в заданных параметрах. Находится на блоке щеткодержателей или может выводиться отдельно.
