Причины поломки датчика температуры ОЖ
Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:
- Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
- Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
- Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
- Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
- Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.
В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.
Запуск мотора и неисправность датчиков
Существует несколько вариантов запуска силового агрегата и влияния датчиков на работоспособность сердца машины. Рассмотрим, варианты неправильного запуска силового агрегата, влияние датчиков и методы устранения:
- Двигатель заводится, но возникает эффект троения. В этом случае, со строя могли выйти датчики: положения дроссельной заслонки, РХХ, ДМВР, фаз и, конечно же, ЭБУ.
- Двигатель не запускается. Это может быть связано с выходом любого датчика со строя. Так, для устранения неисправности необходимо поэтапно прозвонить все индикаторы при помощи мультиметра, или подключиться к блоку управления, который укажет код ошибки и связанный с ним датчик.
- Блокировка запуска двигателя электронным блоком управления, в связи с выходом со строя нескольких датчиков или накоплением ошибок. Для устранения неисправности нужно подключиться к мозгам автомобиля при помощи OBD-кабеля, и специальным оборудованием провести диагностику, которая покажет ошибки. Расшифровав коды можно определить, какие индикаторы необходимо прозвонить, чтобы устранить проблему.
- Двигатель запускается, но работает с перебоями, периодически глохнет. В этом случае, проблема может скрываться в датчиках положения дроссельной заслонки, массового расхода воздуха, датчике кислорода, положения коленчатого вала и регулятора холостого хода. Для быстрой и эффективной диагностики рекомендуется подключиться к блоку управления мотором и определить, какой именно индикатор вышел со строя.
В случае появления неисправностей двигатель дело может и даже не в датчиках, но зачастую именно они становятся причиной бед. Поэтому, прежде чем лезть в механическую часть мотора, необходимо определить, а не кроется проблема ли в индикаторах.
Признаки неисправности датчика температуры охлаждающей жидкости
Зная признаки неисправности ДТОЖ, можно своевременно выявить поломку этого устройства, не допуская появления проблем с силовым агрегатом. Однако, здесь нужно отметить, что для получения более точного и объективного результата, внешнего осмотра и косвенных «симптомов» будет недостаточно, потребуется провести дополнительную диагностику.
Итак, признаки неисправности датчика температуры охлаждающей жидкости включают:
- На приборной панели ТС горит Check Engine или появился значок термометра;
- Заметно увеличился расход топлива — это связано с тем, что на ЭБУ поступает неверная информация о температуре охлаждающей жидкости и двигателя, следовательно, появляются проблемы с созданием оптимальной топливной смеси;
- Двигатель плохо запускается, обороты скачут или плавают, мотор глохнет без видимых причин, на низких оборотах.
- Нестабильная работа охлаждающего вентилятора, установленного на радиаторе авто. Это может проявляться по-разному. Например, вентилятор может не включаться даже при поездках на большие расстояния в жаркую погоду. В некоторых случаях он наоборот не выключается даже после того, как ДВС остыл.
Как видно, из перечисленных выше ситуаций основные признаки выхода из строя датчика ОЖ, могут свидетельство о поломках целого ряда других узлов, механизмов и систем транспортного средства. Но, как показывает практика, при снижении качества и эффективности охлаждения двигателя, стоит, прежде всего, проверить, как раз таки ДТОЖ, так как в более чем половине случаев проблема кроется именно в этом устройстве.
Причины поломки датчика температуры ОЖ
Конструкция температурного датчика отличается простотой и минимальным количеством составных элементов, благодаря чему его поломки встречаются крайне редко. Самой частой причиной выхода из строя детали является ее механическое повреждение или чрезмерный износ. Немало сложностей способна доставить коррозия, появившаяся на металлических элементах детали. Например, это случается из-за использования обычной воды вместо антифриза.
В числе наиболее распространенных причин неисправности датчика ОЖ специалисты обычны называют:
Повреждение корпуса — внешне это может проявляться в виде появившихся потеков охлаждающей жидкости. Также механическому повреждению подвержен рабочий элемент устройства или его контакты. Такая поломка приводит к тому, что ДТОЖ передает ЭБУ неверные показатели температуры. Окисление контактов — это может произойти из-за продолжительного использования датчика или в случае эксплуатации ТС в условиях высокой влажности воздуха. Окисление, появившееся на контактах, создает помехи для свободного прохождения электрического тока или приводит к значительному повышению сопротивления цепи. Механическое повреждение группы контактов (фишки) и обрыв контактов — ремонт в этом случае невозможен, только срочная замена вышедшей из строя детали. Нарушение изоляции проводов. Это может случиться из-за использования изоляционных материалов низкого качества, механического повреждения или износа. Неисправность требует скорейшего устранения
Это особенно важно для автомобилей, которые эксплуатируются в регионах с высокой влажностью воздуха
Если поврежден корпус, контакты или терморезистор ремонт механического ДТОЖ вряд ли возможен, более простым и безопасным решением станет полная замена устройства. Если же его работе мешают следы коррозии, окисления или нежелательного налета, для восстановления нормального функционирования детали будет достаточно почистить ее корпус, контакты и резьбу.
Можно ли ездить со сломанным датчиком или без него
Многие автовладельцы, заметившие явные или косвенные признаки неисправности ДТОЖ, задаются вполне логичным вопросом — как скоро нужно выполнить ремонт или замену сломанной детали. Здесь необходимо понимать, что основной задачей рассматриваемого устройства является запуск вентилятора охлаждения. Отсюда следует, что в случае выхода из строя датчика он не просто перестает показывать температуру, но и становится причиной того, что система принудительного охлаждения не срабатывает.
Результатом всей этой ситуации становится, как минимум вскипание антифриза, как максимум критический перегрев мотора и деформация прокладки ГБЦ. Отказ ДТОЖ также приводит к повышенному расходу топлива и нестабильной работе ДВС. Поэтому, менять датчик двигателя следует сразу после того, как были обнаружены неполадки в его работе. Не забывайте следить также за уровнями других жидкостей в системах, в частности, за уровнем масла в ГУР.
«Лада Гранта»: монтаж датчика
Данный автомобиль оснащается контроллером только в максимальной комплектации. В остальных же случаях присутствует подготовка, то есть имеются все необходимые разъемы и провода для подключения. Это сделано для того, чтобы у водителя была возможность выполнить монтаж самостоятельно.
Тем не менее перед монтажом желательно проверить, отобразит ли приборная панель показания контроллера. Для этого необходимо нажать кнопку суточного пробега и включить зажигание. Так мы запускаем самодиагностику, в результате отображаются все индикаторы. Во время диагностики повторно нажимаем кнопку суточного пробега, что должно вызвать на дисплей версию 090 или же выше. Это укажет на возможность установки датчика
ДТОЖ конструкция и принцип работы
Данный датчик имеет простейшую конструкцию без каких-либо сложных элементов электроники. В качестве исполнительного датчика выступает термо-резистор.
Именно термо-резистор регулирует качество и количество топливной смеси во время пуска двигателя. То есть при запуске в холодное время года двигателю необходимо больше топлива, это заложено в электронный блок управления двигателем (ЭБУ), основываясь на показания ДТОЖ, ЭБУ через форсунки пропускает необходимое количество топлива для нормальной работы двигателя в низких температурных режимах.
Работу датчика можно заметить по повышенным оборотам двигателя после пуска, которые приходят в норму с прогревом до рабочей температуры. Термо-резистор заточен в металлический корпус датчика с резьбой и имеет два вывода под разъем ЭБУ.
Так же на основаниях показаний ДТОЖ, ЭБУ корректирует угол опережения зажигания (УОЗ). Датчик получает питание по одной из клейм от ЭБУ напряжением 5В, вторая же клейма подключена к массе.
Так как датчик напрямую контактирует с охлаждающей жидкостью, оценивает температуру двигателя он непосредственно по температуре ОЖ.
Как подобрать?
При выборе датчика температуры необходимо руководствоваться такими критериями:
- если датчик будет соприкасаться или располагаться внутри измеряемой среды, то берется контактная модель, если находиться вне объекта, то бесконтактная;
- условия и состояние среды, в которой он будет функционировать (влажность, агрессивные вещества и т.д.) должны соответствовать возможностям датчика;
- шаг и градуировка измерений должны обеспечивать удобную эксплуатацию и датчика, и оборудования;
- если датчик подлежит замене в ходе эксплуатации, то устанавливаются сменные варианты;
- при выборе датчика температуры для замены неисправного, лучше воспользоваться его VIN кодом;
- предел рабочих температур должен охватывать все возможные значения нагрева, некоторые из них приведены в таблице ниже.
Таблица: температурные пределы датчиков термоэлектрического типа
Тип | Состав | Диапазон температур |
T | медь / константан | от -250 °C до 400 °C |
J | железо / константан | от -180 °C до 750 °C |
E | хромель / константан | от -40 °C до 900 °C |
K | хромель / алюмель | от -180 °C до 1 200 °C |
S | платина-родий (10 %) / платина | от 0 °C до 1 700 °C |
R | платина-родий (13 %) / платина | от 0 °C до 1 700 °C |
B | платина-родий (30 %) / платина-родий (6 %) | от 0 °C до 1 800 °C |
N | нихросил / нисил | от -270 °C до 1 280 °C |
G | вольфрам / рений (26 %) | от 0 °C до 2 600 °C |
C | вольфрам-рений (5 %) / вольфрам-рений (26 %) | от 20 °C до 2 300 °C |
D | вольфрам-рений (3 %) / вольфрам-рений (25 %) | от 0 °C до 2 600 °C |
Устройство системы охлаждения на ВАЗ-2114
Местоположение датчика температуры охлаждающей жидкости
Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

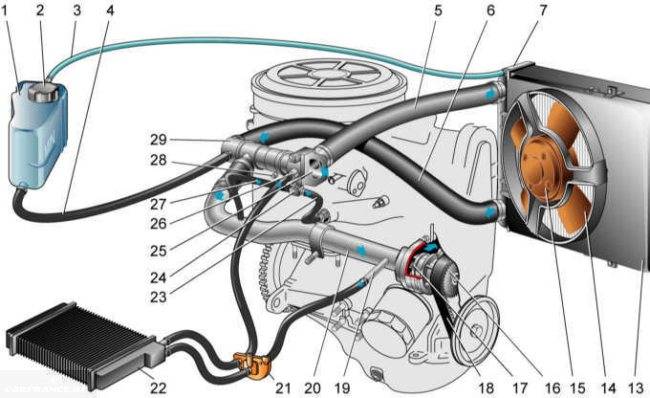

Здесь всё устроено тривиально
1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.
Процесс замены датчика (ДТОЖ)
Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:
- Снимаем клемму с АКБ.
Проводим демонтаж клеммы АКБ
- Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.
Для того чтобы добраться до датчика необходимо снять воздушный фильтр

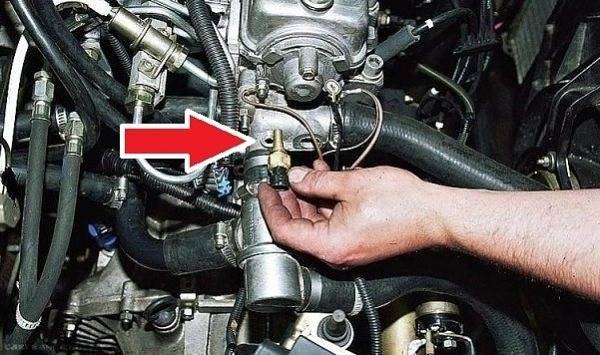

- Отсоединяем провода, которые питают элемент. Отключаем колодку проводов питания датчика
Датчик температуры охлаждающей жидкости с демонтированной фишкой
- При помощи ключа на 19, проводим демонтаж изделия. Демонтаж ДТОЖ
Ключом на 19 выкручиваем датчик
- Сборка проходит в обратном порядке.
Рекомендуем: Меняем гидрокомпенсаторы на Шевроле Нива своими руками
Выбор изделия
К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.
Оригинал
Оригинальный вид датчика ОЖ производства АвтоВАЗ
2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.
Аналоги
Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.
Это был не оригинальный датчик
Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:
Наименование производителя | Каталожный номер | Стоимость, в рублях |
Fenox | TSN22101 | 210 |
LUZAR | LS 0101 | 240 |
Fenox | TSN22101O7 | 240 |
Vernet | 2509 | 250 |
Patron | PE13059 | 300 |
Intermotor | 52400 | 300 |
Era | 330082 | 350 |
Facet | 7.3000 | 350 |
Eps | 1.830.000 | 400 |
KW | 530.000 | 550 |
H+B Elparts | 70511515 | 600 |
Cargo | 180804 | 700 |
Hella | 6PT 009 107-151 | 750 |
Датчик ОЖ производства «Хелла»
Последствия несвоевременной замены датчика
Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:
- Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
- Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
- Другие последствия, к которым датчик привязан косвенно.
Способы проверки на работоспособность
Контролировать выходные параметры помогут два прибора:
- цифровой осциллограф с функцией запоминания;
- вольтметр с электронной шкалой.
Ориентироваться нужно на значение в 3 В. При разогревании мотора и повышении температурных показателей напряжение будет опускаться до 1,3-0,5 В. На осциллографе выход на эти значения должен произойти через 4-5 минут.
Когда тестеры показывают напряжение менее 5 В, то это свидетельствует о потере опорного напряжения или коротком замыкании. Некоторые датчики оснащены функцией максимум/минимум. Во время тестирования их появятся резкие скачки напряжения при повышении температуры. На полученных данных осциллограммы закороченные моменты будут в виде падения к нулю, а разрывы в цепи обозначатся повышением напряжения до 5 В.
В том случае, когда выходные параметры ДТОЖ соответствуют норме, а температура в системе не выходит в рабочий режим, причина неисправности, скорее всего, кроется в термостате. Его цепь остается в разомкнутом положении, и хладоген не нагревается до установленной автопроизводителем температуры.
Принцип работы
p, blockquote 19,0,0,0,0 —>
Принцип работы практических всех датчиков детонации основан на применении пьезоэлектрического эффекта. Пьезоэлектрический эффект – способность определенных материалов образовывать разность потенциалов при воздействии на него механических воздействий.
p, blockquote 20,0,0,0,0 —>
Большинство мужчин пользовались пьезозажигалками, и знают, что в них формируется нешуточная электрическая искра. Таких высоких напряжений в датчиках детонации не возникает, но полученного при этом сигнала достаточно для блока управления двигателем.
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,0,0 —>
Применяется два типа датчиков детонации: резонансные и широкополосные.
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
Конструкция широкополосных ДД, применяемых в автомобилях ВАЗ, других автомобилей зарубежного производства:
p, blockquote 25,0,0,0,0 —>
p, blockquote 26,0,0,0,0 —>
Широкополосные датчики крепятся на блоке цилиндров в непосредственной близости от зоны сгорания. Крепление имеет жесткий характер, чтобы не демпфировать ударные импульсы при нарушениях работы ДВС.
p, blockquote 27,0,0,0,0 —>
Пьезокерамический чувствительный элемент формирует электрический импульс достаточной для обработки блоком управления двигателем амплитудой в широком диапазоне частот.
p, blockquote 28,0,0,0,0 —>
Широкополосные датчики формируют сигнал, как во время выключения зажигания при остановке двигателя на малой частоте вращения, так и на больших оборотах во время движения.
p, blockquote 29,1,0,0,0 —>
На некоторых автомобилях, например Toyota, применяют резонансные датчики:
p, blockquote 30,0,0,0,0 —>
p, blockquote 31,0,0,0,0 —>
Такие ДД работают на малых оборотах двигателя, при которых за счет явления резонанса достигается наибольшее механическое воздействие на пьезоэлектрическую пластину, соответственно, формируется большой сигнал. Не случайно, в этих датчиках устанавливается защитный шунтирующий резистор.
p, blockquote 32,0,0,0,0 —>
Преимущество резонансных датчиков – фильтрация механических воздействий при движении по неровной дороге, посторонних механических стуках, не связанных с детонацией двигателя.
p, blockquote 33,0,0,0,0 —>
ДД резонансного типа устанавливаются на собственное резьбовое соединение, напоминают по форме датчики давления масла.
p, blockquote 34,0,0,0,0 —>
Неполадки и неисправности в системе
Признаком неисправности системы является перегрев двигателя. Первой причиной может быть снижение уровня охлаждающей жидкости в результате течи соединительных резиновых патрубков. После обнаружения причины течи её устраняют затяжкой уплотнительных хомутов или заменой патрубков при их порывах.
Плохое натяжение или обрыв ремня привода помпы и вентилятора
Причиной перегрева дизеля может быть недостаточная производительность водяного насоса и вентилятора в результате проскальзывания ременной передачи привода. Устраняют буксование регулировкой натяжки ремня. При монтаже или натяжении ремня вентилятора в МТЗ-80(82) степень натяжки изменяется смещением положения генератора, так как шкив узла одновременно выполняет функцию натяжного устройства всего привода. Для регулировки отпускается гайка крепления генератора и смещением его корпуса изменяют степень натяжения. После установки нужного натяжения положение фиксируется затяжкой крепления генератора.
Очистка радиатора
Загрязнение радиатора снаружи ухудшает теплоотдачу узла. Очищение от запыления и извлечение попавших в сетку радиатора и щели между трубками узла пожнивных остатков осуществляют струёй сжатого воздуха. Также нужно не допускать попадание на рабочую поверхность узла масла и топлива, так как масляный налёт будет провоцировать налипание пыли, снижая его теплоотдачу.
Неполное открытие клапана термостата
Отказ работы термостата приводит к работе системы по малому циклу «нагрева». Убедится в отказе работы клапана термостата можно, проверкой температуры патрубков и нижней ёмкости радиатора. Если двигатель нагрет и продолжает набирать температуру на холостых оборотах, при этом нижняя ёмкость радиатора не нагревается и патрубки холодные, значит, клапан не срабатывает и не пропускает жидкость по большому циклу. В этом случае клапан термостата демонтируют и заменяют.
Выход из строя насоса
Скрежет и писк при вращении помпы, а также появление течи и люфтов на оси вращения указывает на выход из строя узла. Причиной поломки водяного насоса, может быть, износ подшипников оси и выход из строя уплотнителей узла. Причинами быстрого износа могут быть чрезмерная натяжка приводного ремня, увеличивающая усилие на подшипники или несвоевременная смазка. Смазку помпы осуществляют через тавотницу при каждом ТО 1 и ТО 2. Замену вышедших из строя уплотнений и подшипников устраняют, осуществляя демонтаж узла с полной разборкой.
Промывка системы охлаждения
Эффективность работы системы снижается в результате образования на стенках водяной рубашки двигателя теплоизолирующей накипи. Так, при наросте отложений в 1 мм — увеличивается расход топлива на 8%, а при дополнительном нарастании повышается температура деталей цилиндропоршневой группы. Накипь уменьшает проходимость каналов водяной рубашки, нарушая циркуляцию. Периодически через 1000 моточасов работы или при сезонном обслуживании осуществляют профилактическую промывку системы. На первом этапе — промывают водой, удаляя осадок и ржавчину. На втором — заливают раствор, в состав которого входят каустическая или стиральная сода 750 грамм, 250 грамм керосина на 10 литров воды. С раствором в системе работают 7-8 часов, после реагент заменяют водой и работают 5 минут, после производят слив. В заключение осуществляют 2-3 промывки рубашки водой.
Что такое датчик давления в шинах, и где он находится
Tyre pressure monitoring system (TPMS) – так называется установка, помогающая следить за давлением в покрышках.
Изобрели устройство военные, потому изначально встретить TPMS можно было лишь на армейской технике. Позже производители начали устанавливать девайс на модели премиального сегмента в качестве дополнительной опции.
Сегодня TPMS оснащаются автомобили среднего и бюджетного сегмента. Это связано со значительным удешевлением производства девайса. Кроме того, в продаже можно обнаружить датчики контроля с демократичной стоимостью, работающие на операционной системе Android. Их можно установить и настроить под любое транспортное средство.
Установка имеет массу достоинств:
- в случае уменьшения давления водитель будет предупреждён, что снижает риск возникновение нештатной ситуации;
- увеличивает срок эксплуатации покрышек;
- более современные разновидности имеют дополнительную функцию — антивандальную защиту.
Внешне девайс представляет собой заглушку от камеры — декоративный элемент. Верхняя часть изделия прозрачная. Внутри располагаются три пластиковых цилиндра, окрашенных в разные цвета. Самый маленький — жёлтый — помещён внутрь более крупного, имеющего красную расцветку. Когда в покрышках создаётся давление, слои пластика, из которого состоят коаксиальные цилиндры, начинают перемещаться.
Каждый окрас имеет своё обозначение:
- зелёный — давление соответствует норме;
- жёлтый — давление немного ниже нормального значения;
- красный — давление упало ниже отметки 1,5 атмосферы.
Располагаться датчики могут в двух местах:
- Внутри покрышки. Устанавливается девайс прямо на ниппель камеры. При необходимости датчик можно демонтировать и расположить на другой покрышке. Внутренние — оптимальный вариант для людей, любящих езду по бездорожью или обладателей нескольких транспортных средств.
- Снаружи. Это более инновационный вариант, размещаемый вместо мундштука непосредственно на диск колеса. Обычно ими комплектуются все современные транспортные средства. При необходимости владелец автомобиля может демонтировать устройство самостоятельно.
Предназначение устройства
Не следует путать датчик температуры с контроллером уровня теплоносителя. В то время как первый используется для определения температуры чиллера, второй используется для управления объемом расходного материала — хладагента. По показаниям датчика температуры блок управления распознает изменения температуры и передает данные о состоянии двигателя на бортовой компьютер. Контроллер определяет время прогрева двигателя, его перегрев и оптимальную рабочую температуру ДВС. Импульсы, посылаемые в модуль управления, определяют работоспособность системы управления двигателем внутреннего сгорания в целом.
Температура двигателя определяет такие нюансы, как
- расход топлива на 100 км;
- объем и качество газа;
- горение топливно-воздушной смеси;
- оптимальная работа редуктора.
За всеми этими факторами следит блок управления, который на основании полученной информации определяет оптимальный режим работы двигателя. Поэтому для автомобиля важна эффективность датчика температуры. Если устройство неисправно и передает ошибочные импульсы на модуль управления, это может привести к проблемам.
Как ДТОЖ влияет на работу ДВС?
В зависимости от параметров, подаваемых на управляющее устройство, модуль выполняет следующие функции:
- Обогащение топливовоздушной смеси или ее обеднение. Если контроллер обнаруживает, что температура слишком низкая, он начинает увеличивать продолжительность сигнала, подаваемого на форсунки, что обогащает топливную смесь. В соответствии с нормализацией температуры топливо постепенно истощается, что предотвращает возможный перерасход бензина и уменьшает объем выхлопных газов.В случае неисправности датчик может регулярно понижать температуру в двигателе, вызывая загрязнение топлива и повышенный расход топлива.
- Блок управления регулирует зажигание. Это может быть рано или поздно. Если температура повышается, контроллер регулирует угол опережения зажигания, чтобы уменьшить выбросы выхлопных газов.
- Воспламеняющие газы правильно рециркулируют во время прогрева благодаря индикатору зажигания. Клапан рециркуляции плотно закрывается после прогрева двигателя. Если двигатель машины еще холодный, рециркуляция вызовет колебания холостого хода, и двигатель случайно остановится.
- Блок управления использует дроссельную заслонку для продувки системы фильтрации, которая улавливает пары топлива. Для лучшего управления автомобилем воздух из угольного фильтрующего элемента удаляется только после полного прогрева двигателя.
- Блокировка гидротрансформатора трансмиссии при прогретом двигателе. Модуль управления не должен ограничивать работу машины, пока машина не прогрета.
- ЭБУ контролирует работу охлаждающего вентилятора устройства. По показаниям терморегулятора модуль включает и выключает вентиляторное устройство для правильного выбора температуры устройства. Если код неисправности выдает неправильные импульсы, двигатель может перегреться.
