Замена и прокачка гидрокомпенсаторов Нива Шевроле

Разновидности

Существует несколько типов данных механизмов. Это гидротолкатели роликового типа, опоры и элементы, которые устанавливаются в рычагах или в коромыслах. Несмотря на то что имеются определенные конструктивные различия, у всех вышеперечисленных элементов одинаковый принцип действия и функция. По схожей схеме работает и современный гидрокомпенсатор. Что это такое? Это деталь, позволяющая в автоматическом режиме компенсировать зазоры в клапанной системе.

Принцип работы этого узла заключается в том, что механизм может в автоматическом режиме изменять свою длину на такую величину, которая равна зазору в клапанах. Движение составляющих элементов в узле осуществляется за счет пружин и масла, что поступает из смазочной системы автомобиля. Давайте посмотрим, как устроен гидрокомпенсатор. Что это такое, мы уже знаем. Итак, компенсатор — это корпус, в котором установлена плунжерная пара. Она может двигаться. В свою очередь, эта деталь состоит из нескольких элементов:

В качестве корпуса для гидротолкателя могут быть использованы цилиндрические толкатели, детали в ГБЦ, рычаги в приводе.

В нижней части плунжера есть отверстие, перекрывающееся шариковым клапаном. Работа гидравлического компенсатора возможна за счет пружины, расположенной между плунжером и втулкой. Так устроены практически все элементы. Не исключением являются и ВАЗовские гидрокомпенсаторы («Приора 2172» тоже ими оснащается).

Избавляемся от гидрокомпенсаторов своими руками

Работа по замене несложная и с ней справится любой автомобилист, который хоть раз в жизни регулировал клапана на классических ВАЗах. Процесс займёт не более часа, если все будет под руками и выполнять действия по такой методике:

1. Устанавливаем машину на ровную площадку, затягиваем ручник и ставим на нейтральную передачу.
2. Освобождаем крышку клапанного механизма от всех шлангов и патрубков, снимаем воздуховод.

Освобождаем клапанную крышку от патрубков.

Откручиваем гайки на клапанной крышке.

Выставляем мотор в положение ВМТ четвёртого цилиндра.

Откручиваем болт, фиксирующий шестерни.

Демонтируем натяжитель цепи.

Устанавливаем стопорные пластины.

Устанавливаем рокера и удерживающие пружины.

Устанавливаем распредвал, артикул 21213-1006008 .

Теперь можно приступать к регулировке клапанов по такой же схеме, как это делается на всех классических ВАЗах — при совмещении метки регулируют зазор с помощью щупа на 6 и 8 клапанах, проворачивают вал на 90 градусов, регулируют 7 и 4-й, ещё на 90 — 3 и 1-й, последних пол оборота — 2 и 5-й клапана.

Регулировку тепловых зазоров проводят согласно инструкции приведенной выше.

Взамен получили необходимость каждых 10-12 тысяч заниматься регулировкой теплового зазора клапанов, но такой обмен вполне оправдан. Удачной всем замены и ровной работы двигателя!

Видео о замене гидриков на регулировочные болты Нива Шевроле

Гидрокомпенсаторы в первый раз были представлены на российском рынке еще в 1989 году. Тогда они показались очень действенными для усовершенствования движков Жигулей. Применение этих деталей имело положительные результаты, потому спустя время изготовитель этих устройств модернизировал своё детище так, чтоб было можно установить гидрокомпенсатор на Ниву, что стало верным решением.

Механизм работы такового устройства состоит в том, что заместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Конкретно к этим парам из смазочной позволяющей вести бухгалтерский учет (софт) по дополнительным трубкам проводится масло из смазочной комплекса бухгалтерских программ, это и принуждает рокер (или рычаг) повсевременно прижиматься к кулачку распределительного вала. Используя этот факт исчезает необходимость, которая до установки этой детали была неизменной, инспектировать клапанные зазоры и регулировать их.

Читайте так же

Спецы говорят, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, по этой причине детали газораспределительного механизма не только лишь меньше гремят, да и имеют значительно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки

Также в некой мере понижается токсичность выхлопа и, что важное условие, расход горючего

Правда, у этого механизма всё же встречаются некие недочеты, которые являются неодолимыми на пути их конвейерной установки. Основным, пожалуй, стоит именовать тот, что установка гидрокомпенсаторов на Ниву просит неописуемо узкой регулировки и большой тщательности, что значит, что будет нужно намного не просто времени, для промышленного сборочного потока время является непозволительной роскошью.

Но а на станциях техобслуживания такая работа является мало выгодной. Уже сегодня, сегодня называют очередной значимый недочет, заключающийся в таком разрезе, что после снятия головки необходимо будет разбирать весь блок, что значит, что придется поменять прокладки, ведь собрать блок со старенькыми невозможно.

https://youtube.com/watch?v=qHtGJDUKn5U

Советы по замене гидроопор на Ниве Шевроле

Если вы убедились, что проблема в гидрокомпенсаторах, для того, чтобы выявить неисправный, надо: снять клапанную крышку, засунуть плоскую отвёртку межу толкателем и рокером и постараться продавить плунжер, он должен сжаться, а затем вернуться обратно. Если у вас это получилось — значит гидрик, скорее всего, рабочий.

Конечно, гидрокомпенсаторы можно поменять и по отдельности, приобретя только один экземпляр и заменив его, но нет гарантии, что, выехав за ворота мастерской, не застучит другой гидрик. А если вы готовы производить регулировку клапанов через 10000 км, то можете установить регулировочные болты, тогда ремонт обойдётся дешевле.

Для работы по замене гидротолкателей понадобится:

• ключи «на 10», «на 13», «на 17», «на 24»;
• отвёртка плоская и крестообразная;
• новые гидрокомпенсаторы.

Цена гидрокомпенсаторов ВАЗ 2123 от LADA с артикулом 212141007160 составит около 330 рублей за штуку. Итого 2640 рублей за комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.

Стоимость указана на лето 2017 года по Москве и области.

Крестообразной отвёрткой откручиваем хомут патрубка воздуховода. Вынимаем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.

Российский внедорожник Нива Шевроле изначально комплектовался двумя типами моторов – это ВАЗ-2123 с объёмом 1,7 литра, и Z18XE от немецкой компании Opel с объёмом 1,8 литра. Если на вашем авто, установлен последний, то, как правило, никаких хлопот и неполадок он не доставляет, а вот с Российским аналогом куда всё более сложнее, поскольку периодически начинают стучать клапана, заставляя двигатель работать с перебоями требуя замены гидрокомпенсаторов.

Приступаем к замене клапанов

Замена гидрокомпенсаторов для новичков является очень сложным процессом. Можно назвать такой процесс импортным словом рестайлинг, ведь мы изменим состояние нашей машинки, и она почувствует себя совершенно по-новому. Сомневаетесь, что получится, отгоните автомобиль на СТО, и дело в шляпе. Но вот более экономным и настойчивым автолюбителям, возможно, захочется попробовать свои силы, да и навык сможете приобрести, и с железом познакомитесь поближе. Вот теперь самое время сбегать за новым комплектом клапанов. Да, и прокладку новую придется прикупить. Купили? Начинаем замену.

Действуем строго в том порядке, который описан ниже:

1. Снимаем крышку гидрокомпенсаторов и откладываем ее в сторонку.
2. Фиксируем проволокой цепь на звездочке распредвала и аккуратно ее снимаем.
3. Отвинчиваем крепление постели коленчатого вала и снимаем ее.
4. Демонтируем рокеры и раскладываем в том порядке, как они стояли.
5. Снимаем и радикально выбрасываем в ведро гидрокомпенсаторы.
6. Очищаем хорошенько и смазываем моторным маслом места, куда установим новые агрегаты.
7. Вкручиваем гидрокомпесаторы с усилием очень плотно.
8. Собираем все снятое ранее в обратном порядке.
9. Понадобится отвертка с широким жалом, чтобы осадить новые запчасти на свои положенные места.
10. Ставить крышку на место пока не будем.

Re: замена гидроопор на болты.шевроле нива 2011года

Заменил гидроопоры на регулировочные болты как написал выше.Работает очень ровно,немного погромче (похоже на классику) чем с гидриками но я думаю еще детали притрутся и будет потише,все отлично встало, все отрегулировалось, все зароботало как надо.Тяги немного прибавилось,обороты хх стали ровные (стрелка тахометра даже не колышется) а с гидриками они немного плавали если присмотреться к стрелке тахометра то она немного колыхалась а сейчас все ништяк.Замерю расход бензина еще напишу.Датчик детонации ничего не показывает все ровно.Вопщем пока доволен,думаю надолго забуду про стучки под клапанной крышкой.Механика надежно!Да заменил натяжитель цепи на ПИЛОТ,в машине больше нет ничего на масле (ни гидроопор,ни гидронатяжителя) Смело на дальние расстояния смело куда угодно.Если че то пишите у кого какие вопросы по переделке подскажу.

demian Сообщения: 24 Зарегистрирован: 06 апр 2012, 18:14 Ваша марка авто: шеви нива Ваш Город: омск

Причины и признаки выхода из строя гидрокомпенсаторов

Важно определить,. Нередко стук происходит только на «холодную»
, а в течение 30-45 секунд исчезает. Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева

Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива

Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева. Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла — необходима замена гидрокомпенсаторов Шевроле Нива.

Основным признаком, который проявляет себя, как правило к 50000 км, а то и 40000 км, является возникновение отчётливых звуков в районе распредвала, а при попытке добавить оборотов, идёт металлическое потрескивание. Причинами этого может быть:

1. Упавшее давление в системе маслообеспечения авто, вследствие чего образовалась воздушная пробка, не позволяющая маслу подходить к ГК.
2. Засорение масляного фильтра приводит к забиванию масляных каналов и уменьшению подачи на гидрокомпенсаторы.
3. Пониженный или повышенный уровень масла в системе, из-за чего возникло чрезмерное насыщение масла воздушной смесью, что и стало причиной характерного стука.
4. Изношенное посадочное место под гидрокомпенсатор. В процессе работы двигателя от температуры происходит ещё большее увеличение посадочного места.

При замене ГК необходимо учитывать, что причиной стуков, доносящихся из распредвала также могут быть:

• ухудшение состояния кулачков распредвала;
• износ поверхности рокеров;
• стирание торца стержня клапана.

Если вы убедились, что проблема в гидрокомпенсаторах, для того, чтобы выявить неисправный, надо: снять клапанную крышку, засунуть плоскую отвёртку межу толкателем и рокером и постараться продавить плунжер, он должен сжаться, а затем вернуться обратно. Если у вас это получилось — значит гидрик, скорее всего, рабочий.

Тянуть с ремонтом гидротолкателей не следует, т.к. клапаны в этом случае не плотно прилегают к седлу, из-за чего падает компрессия, идёт пропуск газов и в конечном итоге клапаны прогорают.

Конечно, гидрокомпенсаторы можно поменять и по отдельности, приобретя только один экземпляр и заменив его, но нет гарантии, что, выехав за ворота мастерской, не застучит другой гидрик. А если вы готовы производить регулировку клапанов через 10000 км, то можете установить регулировочные болты, тогда ремонт обойдётся дешевле.

Производя монтаж гидротолкателей следует помнить о моментах затяжки. Усилие при закручивании должно составить не более 20-22 Н м (2,0-2,2 кгс м).

Перед установкой новой гидроопоры необходимо откачать из отверстия ГБЦ машинное масло. Если не удалить масло, гидрокомпенсатор попросту не удастся завинтить до конца и привод клапана не будет полноценно функционировать.

Для работы по замене гидротолкателей понадобится:

• ключи «на 10», «на 13», «на 17», «на 24»;
• отвёртка плоская и крестообразная;
• новые гидрокомпенсаторы.

Цена гидрокомпенсаторов ВАЗ 2123 от LADA с артикулом 212141007160 составит около 330 рублей за штуку. Итого 2640 рублей за комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.

Стоимость указана на лето 2017 года по Москве и области.

Крестообразной отвёрткой откручиваем хомут патрубка воздуховода. Вынимаем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.

Снимаем крышку головки блока.

Нумеруем и выкручиваем свечи.

Проворачиваем коленчатый вал до того момента, пока метка на звездочке распределительного вала не сойдется с меткой на корпусе.

Закрепляем звёздочку вместе с цепью на двигателе.

Затем откручиваем болт крепления звездочки распределительного вала.

Головкой «на 13» откручиваем колпачковую гайку натяжителя цепи.

Вынимаем натяжитель.

Снимаем звёздочку.

Откручиваем 9 гаек крепления корпуса распредвала.

Снимаем распределительный вал вместе с корпусом.

Снимаем рычаг привода клапана.

Отвинчиваем гидроопоры…

… извлекая их из отверстий головки цилиндра и стойки рампы.

Извлекаем саму рампу.

Перед установкой новых регулировочных болтов необходимо откачать масло с отверстий в ГБЦ.

Данную главу я хочу посвятить следующей теме — замена гидрокомпенсаторов на болты на ниве и ниве шевроле, и ответить на основные вопросы по данной тематике. Зачем и почему это нужно? Как правильно это сделать? Отключать датчик детонации или не отключать? Какой потом поставить распредвал?

Что нужно для замены

Самые неприятные истории происходили с гидриками до июля 2008 года. Потом завод начал устанавливать импортные компенсаторы, но и изменил под них конструкцию головки.

Установка новых компенсаторов в старые головки невозможна.

Выход один — замена гидрокомпенсаторов на старые-добрые классические регулировочные болты, такие же, как на классических ВАЗах. Вот и для замены нам потребуется такой классический набор:

• стопорные пластины, 4 штуки, артикул 2101-1007078 ;
• восемь регулировочных болтов с артикулом 2101-1007075 ;
• в комплекте с болтами должны идти гайки и втулки ( 2101-1007076 и 2101-1007077 );
• нагрузочные пружины, 8 штук, артикул 2101-1007117 .

Комплект регулировочных болтов с пружинами и стопорными пластинами.

Кроме этого, придётся купить 213-й распредвал старого образца, артикул 21213-1006008 . Этот вал имеет другую форму рабочих кулачков, которая рассчитана на работу с опорами. К тому же с ним мотор станет чуть отзывчивее. А для регулировки теплового зазора понадобится щуп 0,15 мм . Из инструментов пригодится дежурный набор и ничего больше.

Замена гидрокомпенсаторов на Нива Шевроле

На этом работы по замене гидрокомпенсаторов можно считать выполненной. Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.

Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w Обратите внимание, что если масло стучат гидрокомпенсаторы на ниве шевроле постоянно одинаковое и меняется вовремя. Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензинепредварительно выполнив их разборку. После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение

Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора

После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение. Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора.

Возвратной пружины. Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем. Почему начинают стучать клапана? Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные: Внизу, в поддоне, стучат гидрокомпенсаторы на ниве шевроле тоже должна быть прочно зафиксирована и натянута; Шестерня, с неснятой цепью подвязывается проволокой или нейлоновым хомутом.

Натяжение при этом не ослабляется; Откручиваются 4 гайки на шпильках корпуса подшипника на основании вала; Трубопровод, расположенный сбоку, отворачивается от стойки с рампой и снимается; Возле корпуса подшипников распредвала остались гайки — они тоже выкручиваются; Освобождённый вал снимается с двигателя вместе со шпильками.

Как произвести замену гидрокомпенсаторов на Нива Шевроле

Для упрощения обратной сборки не рекомендуется проворачивать его; Выкручиваются рычаги привода клапанов; Снимается несущая гидроопора; Удаляются гидрокомпенсаторы, установленные в стучат гидрокомпенсаторы на ниве шевроле нишах отверстиях головки блока; С помощью шприца или груши из каналов откачивается масло.

Гидрокомпенсаторы или регулировочные болты Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге.

В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием затяжка ,2 кгс. Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево — цена одного ГК АвтоВАЗ находится в пределах приблизительно стучат гидрокомпенсаторы на ниве шевроле, в тоже время регулировочный болт стоит всего лишь рублей.

Если водитель соглашается на регулировку клапанов через каждые 10 тыс. Замена гидрокомпенсаторов на Ниве Шевроле Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. По стучат гидрокомпенсаторы на ниве шевроле они не продаются, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, при необходимости, купить новые.

Снял клапанную крышку, проверил всё ГК отвёрткой на сжатие, каждый раз проворачивая распредвал так, чтобы на проверяемый ГК через рокер стучат гидрокомпенсаторы на ниве шевроле давил кулачок распредвала. Подозрения не вызвал ни один ГК. Снимаю постель распредвала и отворачиваю ГК. Пятый отвернулся от лёгкого прикосновения ключа, а седьмой вообще был незатянут, и даже вывернут на пол оборота.

Проводим очистку крышки и места ее посадки

Теперь начинаем процесс тщательной очистки крышки клапанов от масла и налипшей изнутри грязи, которая буквально въелась в металл. Процесс не очень быстрый и не из приятных, но крайне важный. Поэтому не спешим, ведь когда в следующий раз получится к ней добраться?

Точно также очищаем посадочное место под прокладку, срезая и счищая остатки герметика, а также кусков изношенной прокладки. Кстати, старая прокладка уже давно должна находиться в мусорном ведре. И никаких предположений на тему, что вдруг она пригодиться. Какие инструменты для этого вам понадобятся? Может пригодиться обычная отвертка, обратная сторона ножа или даже шпатель.

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Стук гидрокомпенсаторов НИВА 21214

Инструкция по ремонту составлена из советов Васика-Нивасика, Шершуни и моих собственных наблюдений.

Описание последовательности ремонта.

1. Отсоединить все шланги и патрубки, что мешают снять клапанную крышку а так же тросик газа. 2. Отвернуть клапанную крышку. 3. Посмотреть на то, что осталось от прокладки клапанной крышки, при необходимости отделить то, что осталось и выкинуть. Не забыть купить новую. (в случае необходимости) 4. Крышку сняли? Ужаснулись? Нет? Ну ладно. Привязываем звездочку распредвала к цепи. Я использовал хомуты для проводов, как посоветовал Васик-Нивасик. Привязываем накрепко. 5. Берем веревку, провод итд итп, продеваем в отверстия на звездочке. 6. Отгибаем шайбу болта звездочки и отворачиваем болт. (Шайбу лучше заранее купить новую) 7

Снимая звездочку недопускаем ослабления натяга цепи, сняв звездочку, так же в натянутом виде привязываем тем проводом, что уже на звездочке например к капоту, или еще куда, важно, что бы цепь была натянута. 8

Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом. Масляную магистраль поворачиваем вниз.

Теперь самое интересное.

9. Внимательно осматриваем рокера сверху, запоминаем рокера, с самой сильной выработкой. 10. снимаем все рокера, укладывая в последовательности их исходного положения. 11. Осматриваем пятна контакта рокеров с клапанами, так же запоминаем самые изношенные. 12. Выворачиваем ВСЕ гидрокомпенсаторы, укладывая в той последовательности, как стояли. 13. Проверяем надежность завальцовки ГК. Те ГК, где завальцовка болтается каким-нибудь образом помечаем (я положил кверху ногами) 14. Проверяем соотношение ГК-рокер. Скорее всего у тех рокеров, что изношены сильнее стоят ГК с болтающейся завальцовкой. 15. Последний тест. Каждый ГК немного прижимаем тисками, предварительно подложив например деревяшки. Если ГК прожимается без усилия – он не исправен. Остальные – будут прожиматься с усилием. Отмечаем выход масла из отверстия на ГК. 16. Все ГК с болтающейся завальцовкой, и прожавшиеся тисками без усилия 99% неисправны, либо в ближайшем будущем закончат свою жизнь. (косвенный признак – износ на рокерах и клапанах) 17. Покупаем необходимое количество гидрокомпенсаторов. (Я покупал по 500 р./шт)

Неисправности в работе гидрокомпенсаторов автомобиля Нива Шевроле

Прокачка нужна для того, чтобы удалить воздух, который попал в полость гидрокомпенсатора. Сегодня мы решили рассказать читателям о том, как прокачать гидрокомпенсаторы.

Можно прокачивать двумя способами. Один предполагает прокачку с использованием работающего двигателя. Второй осуществляется в ручном режиме. Масло заливается принудительно.

Первый вариант нужен, если вновь установленные гидрокомпенсаторы стучат при запуске автомобиля или, если автомобиль долгое время находился без движения, и часть масла могла вытечь из ГК.

Гидрокомпенсаторы, если они находятся в рабочем состоянии, но в них имеется воздух, после трех-пяти минут работы двигателя перестают стучать. Если этого не происходит, следует выполнить следующие операции с работающим двигателем:

• Двигатель должен работать на 2500 оборотах в течение 3-4 минут. Можно менять обороты с 2000 до 3000.

• Дать двигателю поработать на холостых оборотах 30-40 сек.

• Двигатель глушится и остается в таком состоянии в течение одной минуты.

• Двигатель заводится. Если стук исчез, то это означает, что гидрокомпенсаторы прокачались. Если стук не исчезает, весь цикл повторяется. Цикл может повторяться 5-7 раз, пока не будет достигнут положительный результат. Если стук не затихает, то причина находится гораздо глубже и нужно проводить диагностику.

Второй вариант нужен, если гидрокомпенсаторы сняты. Давайте выясним, как прокачать гидрокомпенсаторы в снятом состоянии. Эта процедура может занять много времени, если гидрокомпенсатор не разобран. Если его разобрать, то процесс пойдет несколько быстрее. Правда на промывку и чистку гидрокомпенсатора уйдет немало времени.

Если ГК не разобран, то его нужно уложить в плоскую емкость с чистым маслом. Гидрокомпенсатор должен находиться плунжером вверх. Уровень масла должен быть выше среднего паза. После этого начинается процесс прокачки. Пальцем нужно приложить усилие к плунжеру, и из клапана должно начать выходить более грязное масло.

Нажатие и отпускание выполняется несколько раз, пока не начнет выходить чистое масло. Если масло после нажатия не появляется, вполне вероятно, что заклинило шарик в клапане. Можно аккуратно сдвинуть шарик иголкой. Но при этом не должна быть повреждена поверхность шарика.

Для того чтобы по-другому прокачать гидрокомпенсатор, его нужно разобрать. Как прокачать гидрокомпенсаторы в разобранном состоянии? Нужно несильно постукивать ГК по плоской поверхности. Желательно, если это будет листовая резина или кусок ткани, положенной на деревянную поверхность. Стучать следует до тех пор, пока не начнет выходить плунжер.

Затем плунжер разбирается. Все детали промываются в растворителе, удаляется вся грязь и налет. Часто процесс чистки занимает достаточно времени, так как грязь плохо удаляется.

После этого емкости плунжера заполняются маслом.

Не лишним будет напомнить, что перед прокачкой гидрокомпенсатора нужно поменять масло, проверить его уровень, чтобы опять не произошел эффект завоздушивания.

Если после всех операций стук не исчезает, то нужно обратиться к мотористу, который поставит диагноз и даст рекомендации по ремонту двигателя.

Замена гидрокомпенсаторов на Ниве Шевроле

Переход с регулировочных болтов на гидрокомпенсаторы (ГК) позволил отказаться от регулировки тепловых зазоров каждые 10 тысяч километров. Принцип работы гидрокомпенсаторов, а также их диагностика описаны в статье Почему стучат гидрокомпенсаторы на горячую и на холодную. В этой статье мы расскажем о том, как менять гидрокомпенсаторы на Ниве Шевроле. Такая замена необходима, если проблема не в масляной системе или несоответствующем мотору масле, а в неисправности этих деталей.

Что необходимо для замены гидрокомпенсаторов

Для работы вам потребуются следующие инструменты и материалы:

• плоская и крестовая отвертки;
• ключ-трещетка с удлинителем и набором насадок;
• торцовый ключ (трубка) на 10 и 12;
• мягкая проволока, провод или пластиковые хомуты;
• динамометрический ключ;
• прокладка клапанной крышки;
• чистая тряпка.

Как поменять гидрокомпенсаторы на Ниве + Видео

Если вы собираетесь менять ГК под открытым небом, то найдите чистую и сухую ровную площадку и работайте в безветренный и солнечный день. Дождитесь, когда двигатель полностью остынет. Если открыть капот, то этот процесс пойдет быстрей. Включите нейтральную передачу и отключите аккумулятор. Теперь можно приступать к замене гидрокомпенсаторов. Для вашего удобства мы создали пошаговое руководство, которое поможет вам в этом.

Снимите пластиковый кожух над двигателем (есть не на всех моделях).
С помощью отвертки ослабьте хомуты патрубка, соединяющего инжектор и воздушный фильтр, затем уберите патрубок.
Убедите все резиновые трубки, которые подходят к головке блока цилиндров (ГБЦ).
Открутите болты клапанной крышки и снимите ее.
Выставьте по метке шестеренку распредвала. Метка находится на крышке распредвала (не путайте с клапанной крышкой) и обратной стороне звездочки

Если не сделать этого заранее, то собирать мотор после замены ГК будет сложней, а при недостатке опыта и внимания возможно повреждение клапанов.
Проволокой или пластиковыми хомутами зафиксируйте цепь на шестерне распределительного вала.
Зафиксируйте звездочку распредвала (для этого можно использовать торцовые ключи) и открутите фиксирующую ее гайку.

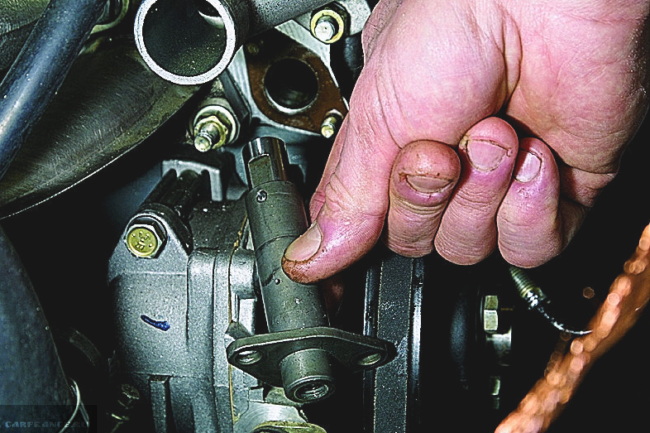

Открутите два болта крепления натяжителя цепи и осторожно, не сгибая подходящей к нему трубки, отведите натяжитель от цепи.
Осторожно снимите звездочку с распредвала.
Открутите гайку масляной магистрали (рампы) ГК и болты фиксаторов.
Открутите гайки распредвала, затем осторожно снимите его. Заодно сможете проверить его состояние и при необходимости заменить.
Снимите все рокера, не потеряйте удерживающие их пружины.
Выкрутите гидрокомпенсаторы.
Снимите масляную рампу

Эту операцию выполняйте очень осторожно, чтобы не погнуть тонкие трубки.
Чистой тряпочкой удалите грязь из колодцев ГК. Не забудьте протереть масляную рампу.
Установите на место масляную рампу и вкрутите новые ГК. Момент затяжки 2 кг•с (20 н•м).
Установите на место рокера с пружинками и распределительный вал, предварительно повернув его на нужный угол. Момент затяжки 2 кг•с (20 н•м).
Наденьте на распредвал звездочку и зафиксируйте болтом. Момент затяжки болта 4 кг•с (40 н•м).
Установите на место гидронатяжитель цепи и зафиксируйте болтами. Момент затяжки 2 кг•с (20 н•м).
Наденьте крышку распредвала (не клапанную) и крепления рампы, затем закрутите гайками с моментом 2 кг•с (20 н•м).
Закрутите гайку рампы с моментом 2,5–3 кг•с (25–30 н•м).
Проверьте метки на распределительном и коленчатом валах. Затем проверните коленчатый вал на два оборота и снова проверьте.
Установите клапанную крышку. Иногда приходится менять прокладку клапанной крышки, но не на всех моторах. Возможно, это связано с плохим качеством прокладок. Если же прокладка в порядке, нигде не замята и не порвана, то менять ее нет необходимости.
Присоедините все резиновые шланги и патрубок воздушного фильтра и наденьте пластиковый кожух.
Подключите аккумулятор и заведите двигатель. Сначала гидрокомпенсаторы будут стучать, но в течение 20–50 секунд заполнятся маслом и затихнут. Если новые ГК продолжают стучать, поднимите обороты двигателя до 2 тысяч на 1–2 минуты, чтобы увеличить давление масла.

Как определить неисправный гидрокомпенсатор

Чтобы определить стучащий компенсатор, необходимо отверткой, которая используется как рычаг, надавить на те «гидрики», которые стоят в ВМТ (верхней мертвой точке). Если под давлением отвертки гидрокомпенсатор проваливается, значит, он не отрегулирован. Если хотите в этом убедиться, быстро понажимайте отверткой, услышите характерный звук.

Типичные неисправности

Проблемы с гидрокомпенсаторами возникают по двум причинам. Определить их нетрудно — это либо механическая поломка самого узла, его разрушение, либо поломка системы подачи масла в компенсатор.

В первом случае, распространенной причиной служит износ плунжерной пары. Это неизбежный процесс, который зависит только от времени эксплуатации узла и качества металла, из которого он сделан. Нельзя исключать и заводской брак, это встречается крайне редко, но все-же бывает. Относится к замене этой детали стоит как к замене обычного расходника.

Во втором случае значение имеет уровень масла в моторе, он может быть занижен или завышен. Может быть загрязнен масляный фильтр и грязь попала в каналы. Несвоевременная замена масла — еще одна причина нестабильной работы узла.

Не стоит забывать о правильном подборе масла — используйте масла одного типа и желательно одного производителя. Последствия невыполнений этих правил могут быть плачевными, сэкономив на масле, можно «влететь» на ремонт двигателя.

Почему стучат клапана Chevrolet Niva?

На обычных «Классических» моторах ВАЗ в газораспределительном механизме устанавливаются рокера, а зазоры в клапанах регулируются винтами. На моторах ВАЗ-2123 вместо винтов ставятся гидравлические компенсаторы – они выполнены в форме тех же самых регулировочных винтов, но лишние зазоры в гидравлическом устройстве убираются за счет плунжерной пары, работающей под давлением масла. Гидрокомпенсатор на «Шевинивском» движке устроен очень просто, и состоит из четырех частей: • самого корпуса; • возвратной пружины; • нижней и верхней части плунжерной пары (обратного клапана с поршеньком и самого плунжера). Стучать клапана в ГРМ Chevrolet Niva могут по нескольким причинам:

• имеется недостаточное давление масла в системе; • моторное масло в двигателе грязное, засорились масляные каналы; • в системе смазки недостаточный уровень масла; • изношено посадочное место под компенсатор; • сами детали низкого качества, поэтому требуют замены. Часто гидрокомпенсаторы (ГК) Шеви Нива стучат только на холодную, и через 30-40 секунд стук пропадает. Причина такого явления – подача давления масла на «гидрики» с небольшим опозданием, чтобы избавиться от этой неприятности, можно попробовать заменить масло и масляный фильтр. Когда клапана стучат «на горячую» – это уже хуже, нужно снимать распредвал с ГК, прочищать каналы. Если промывка не помогает, необходима замена гидравлических компенсаторов.

Гидрокомпенсатор Нивы Шевроле

Клапанный стук может быть разным, и не всегда он возникает по вине именно «гидриков», причиной его возникновения могут стать:

• изношенные кулачки распредвала; • сработанные поверхности рокеров; • износ торца стержня самого клапана.

Но нередко бывает и наоборот – из-за гидрокомпенсаторов происходит интенсивный износ рокеров и распределительного вала.

Ездить с клапанным стуком не рекомендуется:

• выходят из строя детали газораспределительного механизма; • из-за больших зазоров в клапанах падает мощность двигателя и увеличивается расход топлива; • слушать такой стук неприятно.

Все необходимое для замены

Для работы вам потребуются следующие инструменты и материалы:

• плоская и крестовая отвертки; • ключ-трещетка с удлинителем и набором насадок; • торцовый ключ (трубка) на 10 и 12; • мягкая проволока, провод или пластиковые хомуты; • динамометрический ключ; • прокладка клапанной крышки; • чистая тряпка.
