Схема двигателя ваз-2112 16 клапанов в картинках с пояснениями

Схематическая зарисовка двигателя ВАЗ-2112

Подробная схема двигателя ВАЗ-2112.

1 – поддон картера двигателя. 2 – передний сальник коленвала. 3 – коленчатый вал. 4 – шкив коленчатого вала. 5 – масляный насос. 6 – шкив привода генератора. 7– зубчатый ремень ГРМ. 8 – передняя крышка привода механизма газораспределения. 9 – шкив насоса охлаждающей жидкости (помпа). 10 – натяжной ролик. 11 – зубчатый шкив распредвала. 12 – задняя крышка привода механизма газораспределения. 13 – сальник распределительного вала. 14 – выпускной распределительный вал. 15 – гидротолкатель. 16 – пружина клапана. 17 – направляющая втулка клапана. 18 – выпускной клапан. 19 – ресивер. 20 – крышка подшипников распределительного вала. 21 – направляющая труба. 22 – крышка головки блока цилиндров. 23 – пластиковая крышка. 24 – свеча зажигания. 25 – впускной распределительный вал. 26 – впускной клапан. 27 – головка блока цилиндров. 28 – соединительная муфта. 29 – топливная рампа. 30 – шланг вентиляции картера. 31 – форсунка. 32 – впускной коллектор. 33 – маховик. 34 – держатель заднего сальника коленчатого вала. 35 – задний сальник коленчатого вала. 36 – блок цилиндров. 37 – масляный щуп. 38 – поршень. 39 – шатун. 40 – крышка шатуна. 41 – крышка коренного подшипника коленчатого вала.

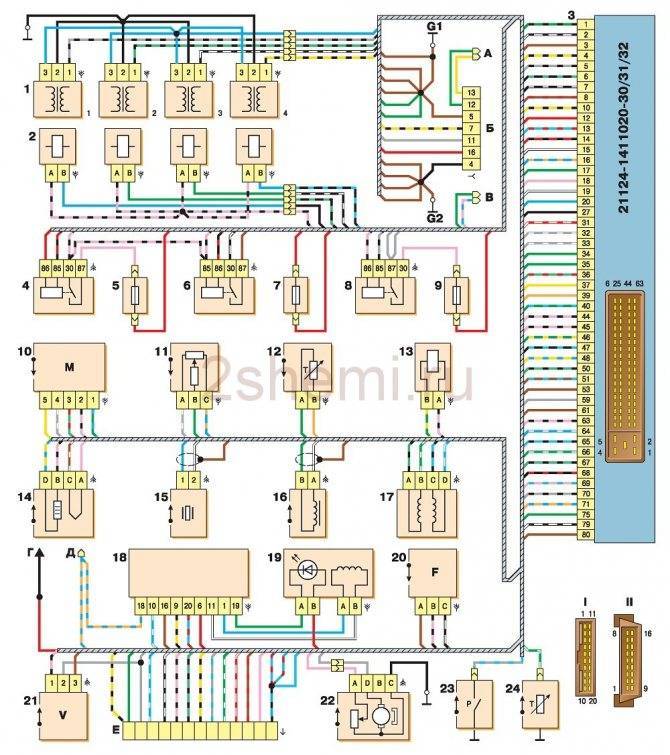

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Характеристики двигателя ВАЗ 2112 1.5 16V

ПараметрЗначение
КонфигурацияL
Число цилиндров4
Объем, л1,488
Диаметр цилиндра, мм82
Ход поршня, мм71
Степень сжатия10,5
Число клапанов на цилиндр4 (2-впуск; 2-выпуск)
Газораспределительный механизмDOHC
Порядок работы цилиндров1-3-4-2
Номинальная мощность двигателя / при частоте вращения коленчатого вала68,4 кВт-(93 л.с.) / 5600 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала133,3 Н•м / 3300 об/мин
Система питанияраспределенный впрыск с электронным управлением
Рекомендованное минимальное октановое число бензина95
Экологические нормыЕвро 3
Вес, кг120

Где находятся номера кузова и двигателя на ВАЗ 2110

Знать, где находится номер двигателя на транспортном средстве ВАЗ 2110 нужно обязательно. Например, когда автовладелец желает купить новый мотор, номер двигателя поможет ему подобрать именно ту модель, в которой нуждается его машина. Во время куплипродажи транспортного средства тоже нужно знать номер двигателя, чтобы не ввести покупателя в заблуждение. Многие опытные автолюбители отказываются покупать машину, если нет кодировки там, где обычно находится.

  1. Зачем нужен номер двигателя

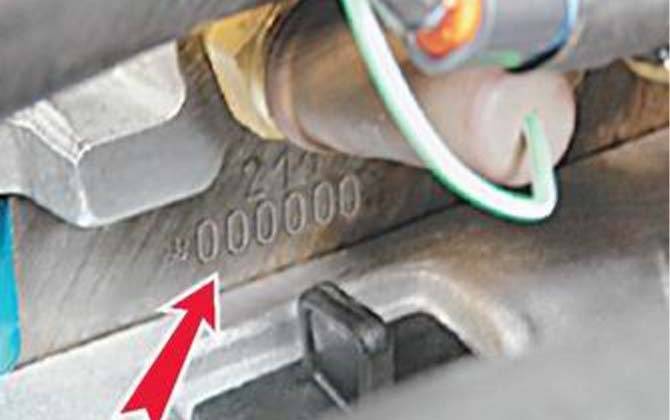

  2. Где находится идентификационный номер мотора на ВАЗ 2110
  3. Номер двигателя на 16-ти клапаннике
  4. Номер двигателя на 8-ми клапаннике
  5. Исключения
  6. Расшифровка номера на ВАЗ 2110
  7. Что делать если мотор грязный и не видно номера
  8. Что делать если номер перебит
  9. Что делать если номер не читаемый
  10. Заключение

Модификации ДВС

Благодаря наличию свободного пространства внутри блока и ГБЦ сразу после создания базовой версии двухвального 16-клапанного движка 2112 стали появляться его версии:

  • 21124 – форсировка ДВС до 89 л. с. за счет объема 1,6 л;
  • 21126 – модернизация мотора до мощности 98 л. с., объем 1.6 л;
  • 21128 – максимальные объемы камер сгорания 1,8 л, увеличение мощности до 105 л. с.

Во второй версии конструкторы попытались обеспечить максимальный эксплуатационный ресурс узлов. Для этого используется специальное хонингование цилиндров по методу Federal Mogul. Блок 21126 имеет серый цвет, а количество классов ремкомплектов поршней и гильз цилиндров снижено до трех с шагом 0,01 мм.

Версия 21128 изготавливается не АвтоВАЗом, а сторонним производителем ЗАО Супер-Авто. Характеристики движка значительно улучшены:

  • объем 1,8 л;
  • крутящий момент 162 Нм;
  • мощность 75 кВт.

Цилиндры расточены на 0,5 мм (диаметр 82,5 мм), разработан оригинальный коленвал, обеспечивающий ход поршня 84 мм, ширина колец изменена до 2 мм (маслосъемное), 1,5 мм (компрессионное нижнее) и 1 мм (компрессионное верхнее). Проходное сечение дросселя увеличено до 51 мм, установлены форсунки Siemens повышенной производительности.

Существуют еще две модификации ДВС 2112:

  • 21127 – создан в 2013 году, крутящий момент повышен до 148 Нм, объем до 1,6 л, мощность до 106 л. с.;
  • 21179 – первый вариант в линейке производителей с объемом 1,8 л для Ларгуса и Весты.

ДВС 2127

ДВС 21179

В первой версии решена проблема плавающих оборотов за счет замены двумя датчиками ДТВ (температура воздуха) и ДАД (абсолютного давления) одного ДМРВ (массового расхода воздуха).

Фазовращатель 21179

Схемы жгутов ВАЗ-2112

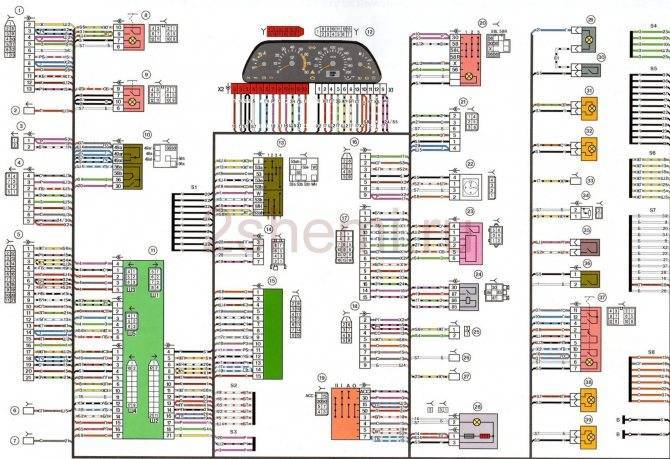

Схема жгута панели приборов

1, 2, 3, 4 – колодки жгута панели приборов к жгуту переднему; 5 — колодка жгута панели приборов к жгуту боковых дверей; 6, 7, 8 — колодки жгута панели приборов к жгуту заднему; 9 – выключатель обогрева заднего стекла; 10 – переключатель световой сигнализации; 11 – переключатель стеклоочистителей; 12 – колодка жгута панели приборов к радиоаппарату; 13 – монтажный блок; 14 — комбинация приборов; 15 – контроллер управления отопителем; 16 – переключатель электродвигателя отопителя; 17 — колодка жгута панели приборов к жгуту системы зажигания; 18, 19 — колодки жгута панели приборов к жгуту коробки воздухопритока; 20 — выключатель зажигания; 21 – реле противотуманных фар; 22 – реле звукового сигнала; 23 — реле стеклоподъемника; 24 — реле стартера; 25 – реле обогрева сидений; 26 – выключатель наружного освещения; 27 – выключатель противотуманных фар; 28 – прикуриватель; 29 – плафон освещения вещевого ящика; 30 – выключатель освещения вещевого ящика; 31 – выключатель задних противотуманных фонарей; 32 – переключатель подрулевой правый; 33 – патрон подключения переносной лампы; 34 — выключатель освещения приборов; 35 – выключатель сигнала торможения; 36 – выключатель звукового сигнала; 37 – выключатель аварийной сигнализации; 38 – моторедуктор привода воздухораспределения; 39 – осветитель ВАЗ-2112; 40 — колодка жгута панели приборов к жгуту переднему; 41 – выключатель привода замка багажника; 42 – реле заднего противотуманного огня.

А – точка заземления жгута панели приборов.

Источник

Схемы жгутов ВАЗ-2112

Схема жгута панели приборов

1, 2, 3, 4 – колодки жгута панели приборов к жгуту переднему; 5 — колодка жгута панели приборов к жгуту боковых дверей; 6, 7, 8 — колодки жгута панели приборов к жгуту заднему; 9 – выключатель обогрева заднего стекла; 10 – переключатель световой сигнализации; 11 – переключатель стеклоочистителей; 12 – колодка жгута панели приборов к радиоаппарату; 13 – монтажный блок; 14 — комбинация приборов; 15 – контроллер управления отопителем; 16 – переключатель электродвигателя отопителя; 17 — колодка жгута панели приборов к жгуту системы зажигания; 18, 19 — колодки жгута панели приборов к жгуту коробки воздухопритока; 20 — выключатель зажигания; 21 – реле противотуманных фар; 22 – реле звукового сигнала; 23 — реле стеклоподъемника; 24 — реле стартера; 25 – реле обогрева сидений; 26 – выключатель наружного освещения; 27 – выключатель противотуманных фар; 28 – прикуриватель; 29 – плафон освещения вещевого ящика; 30 – выключатель освещения вещевого ящика; 31 – выключатель задних противотуманных фонарей; 32 – переключатель подрулевой правый; 33 – патрон подключения переносной лампы; 34 — выключатель освещения приборов; 35 – выключатель сигнала торможения; 36 – выключатель звукового сигнала; 37 – выключатель аварийной сигнализации; 38 – моторедуктор привода воздухораспределения; 39 – осветитель ВАЗ-2112; 40 — колодка жгута панели приборов к жгуту переднему; 41 – выключатель привода замка багажника; 42 – реле заднего противотуманного огня.

А – точка заземления жгута панели приборов.

Источник

Зачем нужен номер двигателя

Заветные символы обозначения серии двигателя ВАЗ 2110, да и других транспортных средств, помогают определить модель и год изготовления данной модификации машины. Эту кодировку, выбитую на табличке или просто на устройстве под капотом, сравнивают с прописанными символами в техническом паспорте.

Одинаковые обозначения мотора и кузова в документах и в машине говорят о том, что машина не угнана. Значит, автовладельцу не нужно скрывать заводские обозначения мотора, чтобы скрыть какие-то правонарушения за ним и данным транспортным средством.

Схема подключения коммутатора

Знать, где находится код двигателя, нужно при первой и повторной регистрации в МРЭО. При продаже автомобиля также нужно предоставить эту информацию покупателю. Если начинающий автолюбитель может и не спросить про код мотора или кузова авто, то опытный автовладелец, желающий купить машину, обязательно поинтересуется номером двигателя и будет сверять его.

Для тех, кто желает заранее знать процедуру, которая будут проводить на экспертизе специалисты, рассказывается в конце статьи.

По действующему законодательству России, данные о номерах мотора и кузова, могут не заносится в паспортные данные машины. Но присутствовать на ТС ВАЗ 2110 обязаны. А автолюбитель должен помнить этот номер, либо записать его в телефон или записную книжку.

Если двигатель будет заменен на новый с иным номером, то возникнут проблемы при регистрации машины в МРЭО. Это нужно помнить. Так как по этим заветным символам порой специалисты определяют владельца машины ВАЗ 2110 после пожара.

Похожая статья CDI двигатель от Mercedes


КАК ПРОВЕРИТЬ НОМЕР ДВИГАТЕЛЯ.ВАЗ 2110.номер на двигателе

Устройство двигателя

16-ти клапанный 124 двигатель под капотом «двенашки»

  • Двигатель бензиновый шестнадцатиклапанный, рядный, четырёхтактный, состоящий из четырёх цилиндров. Порядок работы цилиндров: 1-3-4-2 – начиная от шкива коленвала. С системой питания – распределённым впрыском, управляемый через контроллер Bosch, «Январь» или GM.
  • Мотор закреплён в моторном отсеке при помощи четырёх эластичных опор, из которых передняя и задняя представляют собой штанги, фиксирующиеся от двигателя к кузову, а левая и правая идентичные ВАЗ-2110(11).
  • На двигателе с одной стороны расположены приводы распределительных и коленчатого вала, насоса охлаждающей жидкости ( о проверке помпы и о выборе помпы – прим.), генератора, а также ремня ГРМ (о его замене тут), с другой датчики: температуры охлаждающей жидкости, давления масла, стартер, термостат, спереди: рампа с форсунками, впускной коллектор, щуп масляный, датчик детонации, шланг вентиляции картера, датчик фаз. С обратной стороны: масляный фильтр, датчик положения коленвала, выпускной коллектор. Сверху: свечи зажигания, высоковольтные провода. Подробнее о всех датчиках написано здесь.
  • Чугунный блок цилиндров имеет идентичный индекс «21083» с двигателями от ВАЗ-2110(11), однако имеют разные винты под головки цилиндров М10х1,25 в отличие от М12х1,25, а также их наименьшую глубину входа.
  • У каждого двигателя, есть свой серийный номер.

Цилиндры

Так выглядит блок цилиндров на снятом двигателе.

Цилиндры двигателя расточены непосредственно в блоке. Начальный диаметр 82 мм и во время ремонта может быть увеличен на 0,4 или 0,8 мм. Класс цилиндра маркируется на нижней плоскости блока латинскими буквами.

Коленчатый вал

Этот элемент практически не выходит из строя.

Коленвал сделан из чугуна высокопрочной закалки, и снабжен пятью коренными, четырьмя шатунными шейками, а также восемью противовесами, отлитыми совместно с валом. Отличие этого коленвала от аналогов с ВАЗ-2112 обусловлено повышенной прочностью и износостойкостью, поэтому установка от младших моделей полностью исключена. К обратной стороне коленчатого вала при помощи шести самоконтрящихся болтов закреплён маховик.

Поршни

На этих поршнях как видно уже есть проточки под клапана. Их уже не загнёт.

Поршень в двигателе изготовлен из алюминиевого сплава, юбка поршня в продольном сечении – коническая, в поперечном – овальная. Отличительная особенность поршней для ВАЗ-2112, они имеют четыре углубления под клапаны, во избежание их загиба и последующей замены клапанов, тогда как на младших моделях они плоские. Для одного двигателя поршни следует подбирать по массе, не допуская разницу более чем в 5 грамм, для уменьшения дисбаланса КШМ (кривошипно-шатунного механизма – прим.). На поршне вмонтировано три кольца: верхние – компрессионные, препятствующие прорыву газов в картер двигателя, также они способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо – маслосъёмное (о его замене тут).

Для чего необходима электросхема ВАЗ-2110?

При замене или ремонте инжектора с 8 клапанами схема электрооборудования выполняет роль своеобразного путеводителя, с помощью которого можно разобраться со всеми нюансами в процессе подключения конкретных деталей проводки. Кроме того, электросхема ВАЗ-2110 при использовании инжектора с 8 клапанами позволяет понять функционирование всех устройств электропроводки.

На схеме клапаны инжектора расположены равномерно, при этом сама система представляется в виде 2-ух сочетающихся компонентов:

  • Распределитель топлива;
  • Электрооборудование для системы управления зажиганием.

Также на схеме с 8 и 16 клапанами указывается расположение электронного блока, с помощью которого координируется работа приведенных выше 2-ух систем. Резервное оборудование, в свою очередь, защищает электропроводку от перегрузок и повышает эффективность эксплуатации всей инжекторной системы.

Обозначенные цифрами на схеме элементы приведены ниже:

1 – блок-фара 35 – выключатель освещения приборов
2 – датчики износа колодок передних тормозов 36 – выключатель зажигания
3 – выключатель света заднего хода 37 – монтажный блок
4 – электродвигатель вентилятора системы охлаждения двигателя 38 – выключатель клапана рециркуляции
5 – звуковой сигнал 39 – контроллер отопителя
6 – моторедуктор блокировки замка правой передней двери 40 – выключатель аварийной сигнализации
7 – реле включения электростеклоподъемников 41 – лампа освещения рычагов управления отопителем
8 – предохранитель на 8 А 42 – лампа освещения вещевого ящика
9 – стартер 43 – выключатель лампы освещения вещевого ящика
10 – аккумуляторная батарея 44 – прикуриватель
11 – генератор 45 – блок индикации бортовой системы контроля
12 – электродвигатель омывателя ветрового стекла 46 – лампа освещения пепельницы
13 – датчик уровня омывающей жидкости 47 – выключатель сигнала торможения
14 – моторедуктор блокировки замка левой передней двери 48 – моторедуктор блокировки замка левой задней двери
15 – переключатель электростеклоподъемника левой передней двери 49 – переключатель электростеклоподъемника левой задней двери
16 – датчик уровня охлаждающей жидкости 50 – моторедуктор электростеклоподъемника левой задней двери
17 – моторедуктор очистителя ветрового стекла 51 – розетка для переносной лампы
18 – клапан рециркуляции 52 – часы
19 – микромоторедуктор привода заслонки отопителя 53 – моторедуктор электростеклоподъемника правой задней двери
20 – электродвигатель отопителя 54 – переключатель электростеклоподъемника правой задней двери
21 – выключатель замка багажника 55 – моторедуктор блокировки замка правой задней двери
22 – переключатель электростеклоподъемника правой передней двери 56 – боковой указатель поворота
23 – моторедуктор электростеклоподъемника правой передней двери 57 – выключатель контрольной лампы стояночного тормоза
24 – блок управления системы блокировки замков дверей 58 – датчик ремня безопасности водителя
25 – дополнительный резистор электродвигателя отопителя 59 – плафон направленного света
26 – датчик уровня тормозной жидкости 60 – плафон освещения салона
27 – моторедуктор электростеклоподъемника левой передней двери 61 – датчик температуры воздуха в салоне
28 – переключатель наружного освещения 62 – выключатель в стойке передней двери
29 – комбинация приборов 63 – выключатель в стойке задней двери
30 – выключатель заднего противотуманного света 64 – наружный задний фонарь
31 – контрольная лампа противотуманного света 65 – внутренний задний фонарь
32 – контрольная лампа обогрева заднего стекла 66 – фонари освещения номерного знака
33 – выключатель обогрева заднего стекла 67 – фонарь освещения багажника
34 – подрулевой переключатель

Схема электрических проводов и предохранителей дает понимание всей работы инжекторной системы, а также показывает конкретное положение каждого из элементов. На ней располагаются следующие элементы:

  • Центральная форсунка. Выполняет роль распределителя подачи топлива в систему. Здесь же находится специальный тип топливного регулятора, который работает как датчик и следит за тем, чтобы показатели подачи топлива не выходили за пределы нормированных рамок.
  • Мембранный регулятор. Следит за давлением топлива в системе зажигания и удаляет его излишка обратно в корпус бака.

Поломки и ремонт двигателя авто ВАЗ 2112

Для решения проблемы сохранения клапанов от деформации при обрыве ремня ГРМ можно установить поршни от 124 мотора, но в этом случае теряется несколько лошадиных сил. Поэтому при использовании ременной передачи, как указывает инструкция, нужно периодически прислушиваться к звуку, который издает привод. Итак:

Ремонт клапанов на авто ВАЗ 2112

Прежде всего, необходимо разобрать блок клапанов двигателя ВАЗ 2112:

Нанесение алмазной крошки на клапан

Клапан после притирки

Преимущества ВАЗ 2112 с 16 клапанами двигателя

При установке в головке блока цилиндров 16 клапанов достигается рекордная мощность двигателя, будет он турбированным или атмосферным. Итак:

Тюнинг восьмиклапанного двигателя

Для увеличения мощности 8 –ми клапанного двигателя его можно оснастить 16-ти клапанной головкой блока цилиндров. Для этого разбирается на ВАЗ 2112 двигатель 8 клапанный и выполняется замена деталей:

Совет: Чтобы не было дополнительных трат, связанных с заменой блока управления двигателем, нужно старый модуль зажигания оставить и подключить его, посредством высоковольтных проводов, к свечам зажигания.

Совет: Для получения увеличения мощности можно установить тюнинг выпускного коллектора, его цена гораздо меньше, чем у стандартного 16-ти клапанного коллектора с катализатором.

Так получается для ВАЗ 2112 двигатель 16 клапанов. 8 клапанов заменяются на 16, что увеличивает мощность и надежность автомобиля.

Тюнинг 16-ти клапанного двигателя

После таких изменений на выходе получается мощность 120 л.с. Увеличить мощность до 150 л.с. можно путем:

Для получения повышенной мощности можно установить компрессор.

Установка компрессора на ВАЗ 2112

Особенности конструкции

Поскольку руководство автоВАЗ привлекало к проектированию 16-клапанного ДВС специалистов Дженерал Моторс (ГРМ) и Порше (компоновка), двигатель 2112 обладает следующими конструктивными решениями:

  • впускные клапана управляются кулачками собственного распредвала, для выпускных клапанов имеется отдельный распредвал;
  • внутри ГБЦ проложены маслоканалы;
  • плавающая посадка поршневого пальца;
  • отверстия в блоке под дополнительное навесное оборудование;
  • кованные стальные шатуны длиной 121 мм.

Приятной особенностью для владельцев этих моторов стали гидротолкатели, избавляющие от периодической регулировки клапанов своими руками или на СТО.

Видео про систему смазки

https://youtube.com/watch?v=pwx_fpwiD-I

Фото: двигатель ВАЗ 2110 (продольный разрез)

  1. шкив привода генератора (демпфер);
  2. масляный насос;
  3. зубчатый шкив насоса охлаждающей жидкости;
  4. шатун;
  5. поршневой палец;
  6. натяжной ролик;
  7. зубчатый шкив распределительного вала;
  8. передняя крышка привода механизма газораспределения;
  9. ремень привода механизма газораспределения;
  10. задняя крышка привода распределительного вала;
  11. сальник распределительного вала;
  12. крышка головки блока цилиндров;
  13. распределительный вал;
  14. передняя крышка подшипников распределительного вала;
  15. сетка маслоотделителя системы вентиляции картера;
  16. задняя крышка подшипников распределительного вала;
  17. крышка маслозаливной горловины;
  18. топливный насос;
  19. распределитель зажигания;
  20. корпус вспомогательных агрегатов;
  21. отводящий патрубок рубашки охлаждения;
  22. толкатель;
  23. пружина клапана;
  24. датчик температуры охлаждающей жидкости;
  25. клапан;
  26. головка блока цилиндров;
  27. блок цилиндров;
  28. поршень;
  29. маховик;
  30. держатель заднего сальника коленчатого вала;
  31. задний сальник коленчатого вала;
  32. коленчатый вал;
  33. крышка коренного подшипника;
  34. поддон картера;
  35. приемник масляного насоса;
  36. крышка шатуна;
  37. передний сальник коленчатого вала;
  38. зубчатый шкив коленчатого вала;
  39. пробка сливного отверстия поддона картера;
  40. масляный фильтр;
  41. насос охлаждающей жидкости;
  42. выпускной коллектор;
  43. впускной коллектор;
  44. карбюратор;
  45. регулировочная шайба клапана;
  46. шланг вентиляции картера;
  47. сухарь клапана;
  48. направляющая втулка клапана;
  49. масляный щуп.

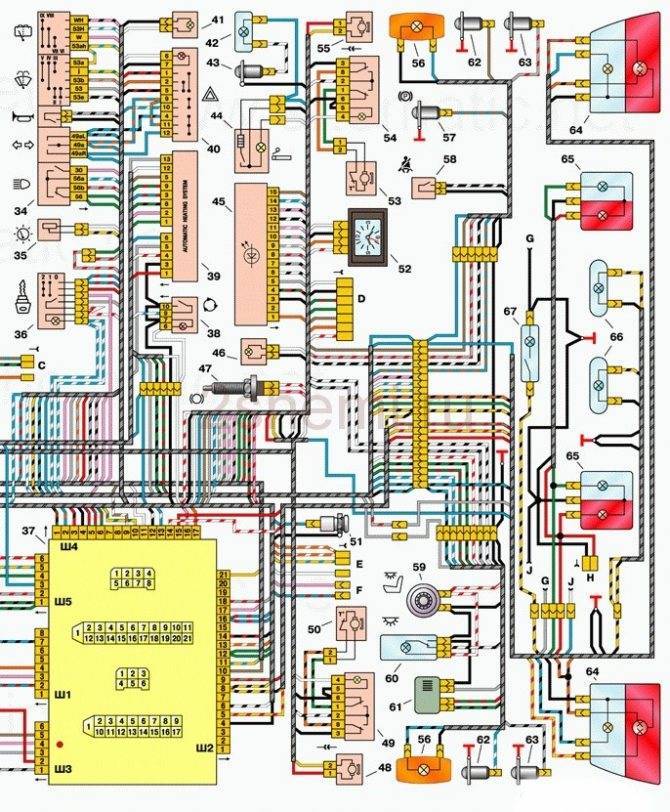

Схема ВАЗ 2110 инжектор 16 клапанов

1 — блок-фара 35 — выключатель освещения приборов 2 — датчики износа колодок передних тормозов 36 — выключатель зажигания 3 — выключатель света заднего хода 37 — монтажный блок 4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции 5 — звуковой сигнал 39 — контроллер отопителя 6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации 7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем 8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика 9 — стартер 43 — выключатель лампы освещения вещевого ящика 10 — аккумуляторная батарея 44 — прикуриватель 11 — генератор 45 — блок индикации бортовой системы контроля 12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы 13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения 14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери 15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери 16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери 17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы 18 — клапан рециркуляции 52 — часы 19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери 20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери 21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери 22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота 23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза 24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя 25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света 26 — датчик уровня тормозной жидкости 60 — плафон освещения салона 27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне 28 — переключатель наружного освещения 62 — выключатель в стойке передней двери 29 — комбинация приборов 63 — выключатель в стойке задней двери 30 — выключатель заднего противотуманного света 64 — наружный задний фонарь 31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь 32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака 33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника 34 — подрулевой переключатель А — колодки для подключения электродвигателя омывателя заднего стекла В — колодки для подключения жгута системы впрыска С — к колодке жгута предупредительного света D — колодка для подключения к бортовому компьютеру Е — к колодке жгута очистителей фар F — колодка для подключения к датчику уровня топлива в модуле электробензонасоса G — к элементу обогрева заднего стекла H — колодка для подключения дополнительного сигнала торможения J — к моторедуктору замка багажника

Полезное: Схема ВАЗ-2108

Полную схему одним файлом смотрите далее (клик для увеличения):

Схематическая зарисовка двигателя ВАЗ-2112

Подробная схема двигателя ВАЗ-2112.

1 – поддон картера двигателя. 2 – передний сальник коленвала. 3 – коленчатый вал. 4 – шкив коленчатого вала. 5 – масляный насос. 6 – шкив привода генератора. 7– зубчатый ремень ГРМ. 8 – передняя крышка привода механизма газораспределения. 9 – шкив насоса охлаждающей жидкости (помпа). 10 – натяжной ролик. 11 – зубчатый шкив распредвала. 12 – задняя крышка привода механизма газораспределения. 13 – сальник распределительного вала. 14 – выпускной распределительный вал. 15 – гидротолкатель. 16 – пружина клапана. 17 – направляющая втулка клапана. 18 – выпускной клапан. 19 – ресивер. 20 – крышка подшипников распределительного вала. 21 – направляющая труба. 22 – крышка головки блока цилиндров. 23 – пластиковая крышка. 24 – свеча зажигания. 25 – впускной распределительный вал. 26 – впускной клапан. 27 – головка блока цилиндров. 28 – соединительная муфта. 29 – топливная рампа. 30 – шланг вентиляции картера. 31 – форсунка. 32 – впускной коллектор. 33 – маховик. 34 – держатель заднего сальника коленчатого вала. 35 – задний сальник коленчатого вала. 36 – блок цилиндров. 37 – масляный щуп. 38 – поршень. 39 – шатун. 40 – крышка шатуна. 41 – крышка коренного подшипника коленчатого вала.

Обслуживание

Техническое обслуживание, характерное для автомобилей производства АвтоВАЗ. Основные операции проведения обслуживания являются — замена масла и масляного фильтра. Для смены смазочной жидкости необходимо 3,2 литра моторного масла. В свою очередь, в мотор влезает 3,5 литра смазки.

Рекомендуется заливать полусинтетические моторные масла с маркировкой — 5W-30, 5W-40, 10W-40, 15W40. Карта технического обслуживания выглядит следующим образом:

ТО-1: Замена масла, замена масляного фильтра. Проводиться после первых 1000-1500 км пробега. Этот этап ещё называют обкаточный, поскольку происходит притирка элементов мотора.

ТО-2: Второе техническое обслуживание проводиться спустя 10000 км пробега. Так, Снова меняются моторное масло и фильтр, а также воздушный фильтрующий элемент. На данном этапе также проводится замер давления на двигателе и регулировка клапанов.

ТО-3: На данном этапе, который выполняется спустя 20000 км, проводиться стандартная процедура замены масла, замена топливного фильтра, а также диагностика всех систем мотора.

ТО-4: Четвёртое техническое обслуживание, пожалуй, самое простое. Спустя 30000 км пробега меняется только масло и масляный фильтрующий элемент. ТО-5: Пятое ТО для двигателя, как второе дыхание.

На этот раз меняется много чего. Итак, рассмотрим, какие элементы полежат замене в пятом техническом обслуживании:

  • Замена масла.
  • Замена фильтра масляного.
  • Замена воздушного фильтра.
  • Замена топливного фильтрующего элемента.
  • Меняются ремень ГРМ и ролик.
  • При необходимости ремень генератора.
  • Водяной насос.
  • Прокладка клапанной крышки.
  • Другие элементы, которые необходимо заменить.
  • Регулировка клапанов, при которой регулируется газораспределительный механизм.

Последующее проведение технического обслуживания проводится согласно карты проведения 2-5 ТО по соответствующему пробегу.

Признаки необходимости ремонта ДВС

Причины, по которым работа мотора, нарушаются, выстраиваются в небольшой список, начиная с отказа запускаться и заканчивая плавающими оборотами на холостом ходу (на 127 «движке» эту проблему убрали). Не все поломки заканчиваются капиталкой – когда-то достаточно долить масла, когда-то – подправить настройки ЭБУ.

Снижение компрессии

Снижение компрессии в цилиндрах ниже отметки в 16 атмосфер – плохой знак. Такая высокая граница соответствует степени сжатия – 11.

Стуки в двигателе

Стуки в двигателе могут доноситься с нескольких точек. Это могут быть гидрокомпрессоры, ролики ремня ГРМ или пальцы. А еще причиной стука может быть низкий уровень масла. Ответ на вопрос даст тщательный детальный осмотр всех деталей агрегата и проверка уровня масла.

Сизый дым с выхлопной трубы

Сизый дым, который идет из выхлопной трубы, появляется, если в камеру сгорания попадает масло. Оно может протечь либо с клапанов, либо из-под поршня. Результат один: масло съедается, из трубы валит сизый дым. Когда место утечки будет локализовано, половина проблемы уже будет решена.

Троит мотор

Иногда на морозе мотор может затроить — не пугайтесь этого, потому что это может просто не пробивает одна из свечей. В этом случае советуем просто перезавести мотор и он перестанет троить.

Сколько стоит капитальный ремонт двигателя Приора — средняя цена

Самостоятельный ремонт двигателя Приора 16 клапанов обходится в среднем в 16-20 тысяч рублей. Величина расходов зависит от серьезности поломки и может быть ниже или выше этого среднего диапазона. Ремонт двигателя Приора можно доверить в чужие руки, но тогда за работу придется заплатить – иногда стоимость ремонта доходит аж до 40 тысяч рублей.

Это неоправданно завышенная цифра, потому что, как показывает практика, перебрать «движок» на Приоре, работая в умеренном темпе, можно всего за три дня – а три дня работы точно не стоят таких денег. Не бойтесь не справиться – Ваша Лада проста в ремонте, и, воспользовавшись советами и «обучалками», Вам покорится даже такая непосильная с первого взгляда задача.

Сообщения: 85 Зарегистрирован: 03 мар 2009, 00:00 Награды: 1

Рейтинг: 235
Репутация: +1

Благодарил (а): 1 раз Поблагодарили: 1 раз

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
