Меняем ремень ГРМ на Шевроле Авео своими руками

Как правильно установить ремень ГРМ

Теперь самое главное и к чему мы так долго шли. Установка ремня.

Первым делом тщательно моем руки.

Берем новый ремень и внимательно осматриваем, чтобы не было заломов, торчащих ниток и т.д. Ремень могли повредить при упаковке, транспортировке и т.п.

Если на ремне имеются метки направления вращения, тогда так его и устанавливаем

То есть, двигатель вращается по часовой стрелке, поэтому так и устанавливаем ремень (стрелками направо)

Ремень одевается начиная с коленвала и против часовой стрелки. Не одевайте его сразу на распредвалы. Это неправильно.

В общем, одеваем на шкив коленвала и максимально натягиваем правую сторону ремня (помните, как было, когда мы снимали ремень?)

Для этого выпускной (правый) шкив немного проворачиваем по часовой стрелке и одеваем на него ремень

Затем возвращаем шкив на место (проворачиваем против часовой стрелки). Это даст на максимальную натяжку с правой стороны. Ведь натяжное устройство установлено только на левом плече ремня, поэтому правое плечо необходимо натянуть руками и вывести весь остаток ремня в левую сторону. Надеюсь, понятно. Но, а если не совсем, тогда на видео этот процесс можно посмотреть вживую, так сказать.

Левый шкив у нас постоянно стремится вправо. Поэтому ключем на 17 мм нам его необходимо провернуть ПОЧТИ до совпадения меток и удерживать его, пока не оденем на него ремень

Почему ПОЧТИ, сейчас покажу.

В общем, заводим ремень за натяжной ролик и помпу. Он стоит на месте. Правая сторона натянута, а левая сторона еще свободна.

Метки у нас выглядят так. Как видим, левая метка смотрит немного вниз

А когда мы натянем ремень, тогда шкив немного провернется и метки совпадут четко!

Вращаем помпу по часовой стрелке, натягивая ремень до совпадения меток на натяжном устройстве. При этом совпадают метки и на шкивах

Автосервис на Пискаревке — пр. Энергетиков, дом 59.

Расположен рядом с метро «Пл. Ленина». Охватывает ремонт автомобилей в Калининском, Выборгском и Приморском районах СПб. Выполняет все работ по ходовой, двигателю, подвеске и установке дополнительного оборудования. Установлен новый стенд развал-схождения для легковых и микроавтобусов. Не делает покраску автомобилей и кузовной ремонт. Удобно добираться от метро «Озерки», «Проспект Просвещения», «Удельная» и «Пионерская». В здании расположено уютное кафе. До КАДа — 10 минут.

Автосервис в Купчино — ул. Димитрова, дом 1

Изначально, сервис занимался только кузовным ремонтом и покраской. В последствии, было построено несколько зданий, в которых установлены новые двух и четырех стоечные подъемники. Большая автомойка для легковых автомобилей и коммерческого транспорта. Отдельный цех по диагностике дизельных и бензиновых форсунок. Производится ремонт рулевых рееек, турбин и автоэлектрики. Широко представлен ремонт механических и автоматических коробок. В шаговой доступности от метро «Звездная», «Купчино», «Обухово». Подходит для жителей Фрунзенского и Кировского района.

На двигателе данного автомобиля, установлен ремень газораспределительного механизма, и рекомендуемый срок его замены 60 000 км. Снятие ремня грм.

1. При помощи отвертки откручиваем патрубок и крышку воздушного фильтра. 2. Ключом 10 мм, откручиваем три болта, и снимаем корпус воздушного фильтра.

3. Откручиваем 4 болтика, и снимаем верхнюю крышку ремня ГРМ. 4. Ослабляем болт крепления генератора, ключом 12 мм, отодвигаем генератор и снимаем ремень.

5. Снимаем переднее правое колесо, и пыльник.

6. Теперь понадобится снять опору двигателя, есть два варианта. Первый, можно снять защиту и подпереть мотор домкратом, либо установить подходящий брусок между защитой и поддоном двигателя. После этого откручиваем и снимаем опору двигателя, два болта 17 мм, три болта 14 мм. 7. Откручиваем шкив коленвала, и снимаем его, он крепится болтом 17мм.

8. Снимаем нижнюю крышку ремня ГРМ, открутив три болтика, ключом 10 мм. Так же можно открутить трубку щупа, что бы не мешалась, она кренится одним болтиком 10 мм. Оставшееся отверстие, нужно закрыть от попадания грязи, чистой ветошью.

9. Устанавливаем метки на шкивах коленчатого вала и распределительного вала. 10. Откручиваем ролик натяжитель, снимаем его и ремень ГРМ.

Установка ремня ГРМ.

1. Первым делом проверяется правильность установки меток на шкивах. 2. Устанавливаем новый ролик с пружинкой на место, отводим его до конца, в сторону генератора и затягиваем, не сильно. 3. Теперь устанавливаем ремень, и ослабляем болт ролика. Ролик с помощью пружины натягивает ремень до нужного состояния, остается только затянуть его. 4. Проверяем метки на шкивах, прокручиваем шкив коленвала два, три оборота по часовой стрелке, и снова проверяем метки. Если все метки совпадают, то собираем всё обратно, в обратной последовательности. Такой ремонт автомобиля своими руками, может выполнить практически любой автолюбитель.

Содержащиеся на сайте, сведения о ценах, носят исключительно информационный характер. Указанные цены могут отличаться от действительных цен уполномоченных официальных дилеров и других автосалонах, разных городов и регионов Москва СПБ, Астрахань, Барнаул, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Калининград, Краснодар, Красноярск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Оренбург, Пермь, Ростов-на-Дону, Самара, Саратов, Ставрополь, Тольятти, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и т.д.

Замена приводных ремней на Хонда СРВ (Honda CRV) своими руками. Обзор нового Chevrolet Tracker / Шевроле Трекер (2015-2016 года) Замена масла в АКПП Хендай Матрикс своими руками. Обзор нового Chevrolet Cruze / Шевроле Круз 2020 года Замена масла Газель Некст cummins своими руками.

Выполняем замену ремня ГРМ на Шевроле Авео своими руками

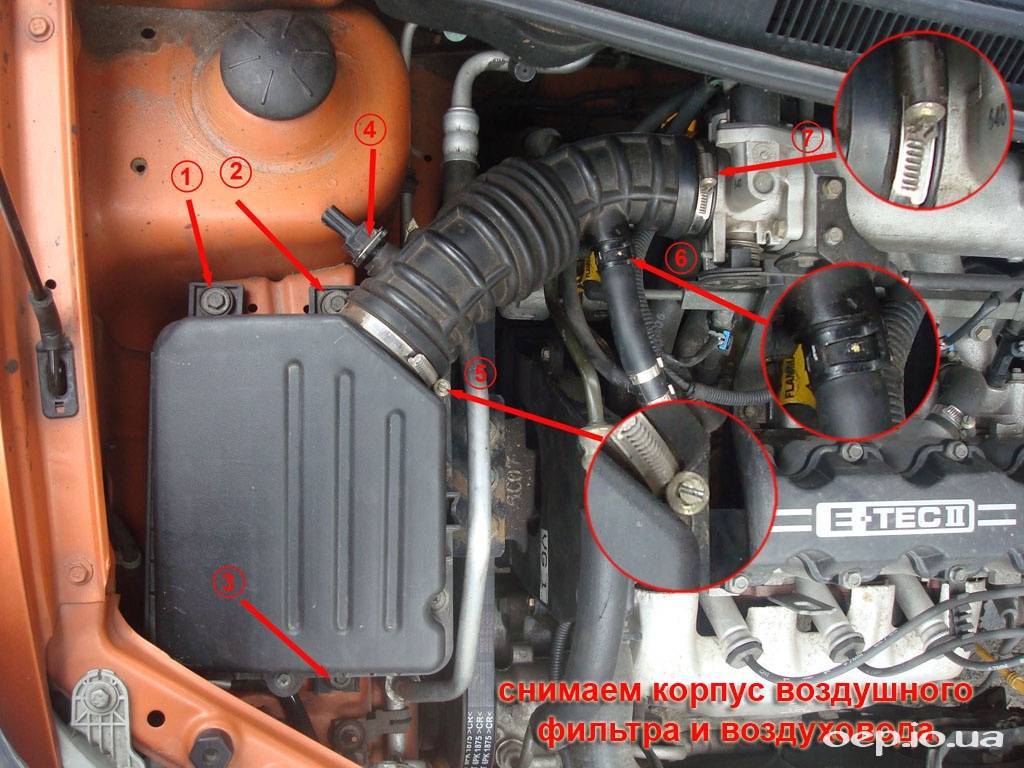

3. Снять корпус воздушного фильтра , открутив болты(смотрире рисунок) № 1,2,3 и воздуховод, отсоединив датчик температуры подаваемого воздуха 4 и ослабив хомуты 5 (необязательно),6 и 7. * — ключ на 10, отвертка, плоскогубцы.

4. Поддомкрачиваем двигатель, если еще до этого не сделали и откручиваем кронштейн креплениядвигателя. * — головка на 17, на 14, вороток.

5. Блокируем маховик отверткой и путем откручивания болта крепления (необходимо приложить некоторые усилия), снимаем шкив коленчатого вала. (*- на фото уже отсутствует сам шкив.) * — головка на 17, вороток, отвертка.

Если у вас все же возникли проблемы для катафальной перевозки в силу отсутствия, или неисправности собственного авто, то катафальные перевозки это именно та услуга, которой вы можете выгодно воспользоваться, настоятельно рекомендую вам попробовать и вы будете приятно удивлены качеством и оперативностью выполнения работ.

6. Снимаем ремень генератора и откручиваем либо сам ролик натяжителя ремня генератора, либо весь в сборе. На фото видно что ролик имеет износ и требуется его замена также как и ремня генератора. * — накидной ключ на 14.

7. Откручиваем верхнюю часть кожуха привода ГРМ(газо распределительный механизм). * — головка на 10, трещотка.

9. Закручиваем обратно болт крепления шкива и по часовой стрелке проворачиваем коленчатый вал совместив метки на зубчатом шкиве коленчатого вала с отметкой в нижней части кожуха привода ГРМ. Также проверяем метку на зубчатом шкиве распределительного вала с отметкой на верхней части кожуха привода ГРМ. * — головка на 17, вороток.

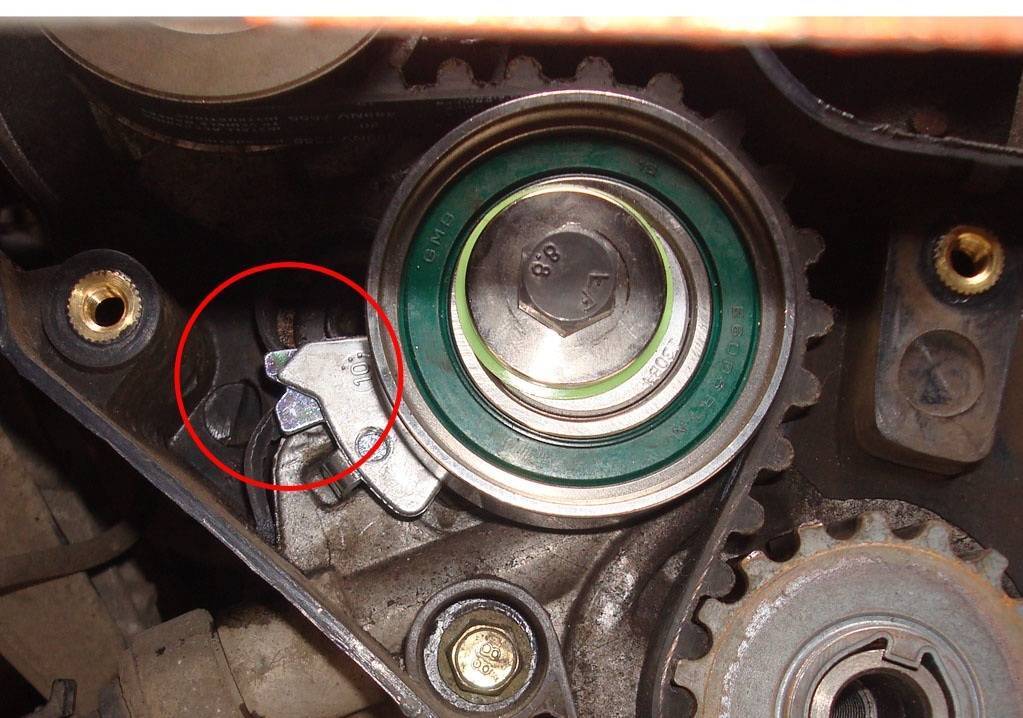

10. Совмещаем отверстие регулировочного рычага автоматического натяжного устройства зубчатого ремня с отверстием в кронштейне автоматического натяжного устройства зубчатого ремня и вставляем в отверстие сверло для ослабления зубчатого ремня и фиксации в совмещенном состоянии. * — сверло диаметром 4,5.

11. Далее, шестигранником ОСЛАБЛЯЕМ три болта крепления насоса охлаждающей жидкости (помпа). (Сильно не откручивать, а то побежит охлаждающая жидкость.) * — хороший шестигранник на 5.

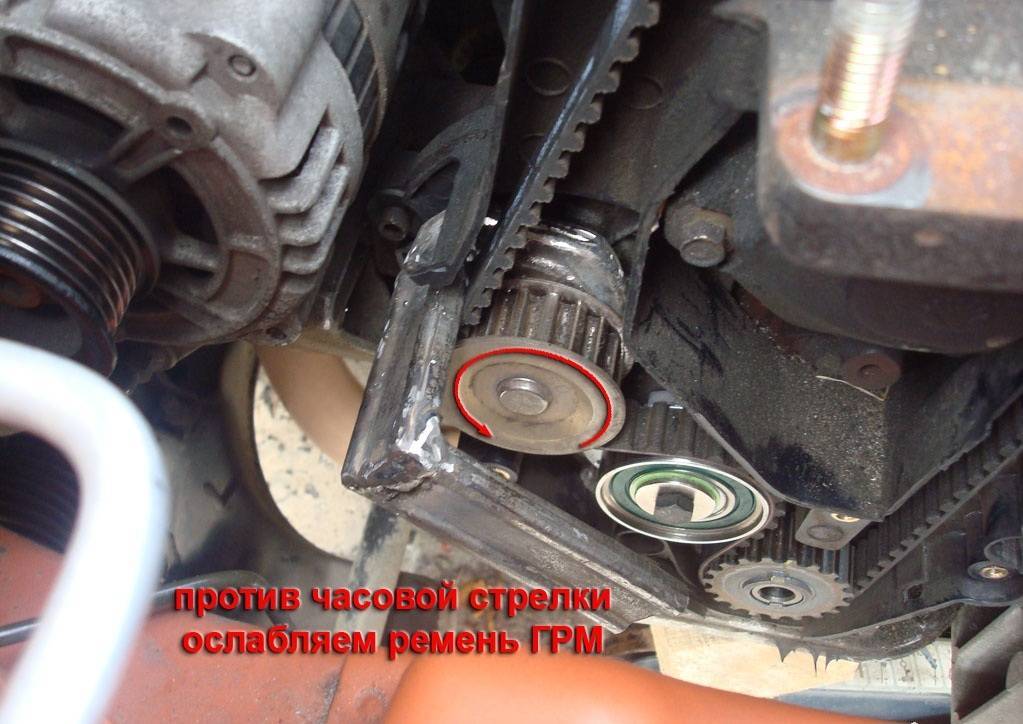

12. Специальным ключом проворачиваем насос охлаждающей жидкости (помпа) против часовой стрелки до ослабления натяжения зубчатого ремня. на 41 был изготовлен самостоятельно (на рынке стоимость ключа -120грн.).

13. Снимаем ремень ГРМ. Как видно на фото ремень имеет явные признаки износа.

14. Далее откручиваем болт крепления натяжного ролика и снимаем его. Разборка завершена. * — накидной ключ на 13.

Сборка

Сборку проводим в обратной последовательности

1. Прикручиваем новый натяжной ролик на место. 2. Проверяем метку на зубчатом шкиве коленчатого вала с отметкой в нижней части кожуха привода ГРМ и метку на зубчатом шкиве распределительного вала с отметкой на верхней части кожуха привода ГРМ. 3. На старом ремне ГРМ считаем зубья и на новом также подсчитываем зубья. Количество зубьев должны совпадать. У нас составляет 111 зубьев. 4. Одеваем новый ремень ГРМ начиная снизу наверх. 5. Специальным ключом проворачиваем помпу по часовой стрелке таким образом, чтобы обеспечить наибольшее натяжение зубчатого ремня.

6. Слегка затяните винты крепления насоса охлаждающей жидкости .

7. Совмещаем отверстие регулировочного рычага автоматического натяжного устройства зубчатого ремня с отверстием в кронштейне автоматического натяжного устройства зубчатого ремня и вставляем в отверстие сверло.

8. Проворачиваем воротком коленчатый вал по часовой стрелке на два полных оборота. 9. Совмещаем отметку на зубчатом шкиве коленчатого вала с меткой на задней части кожуха привода ГРМ.

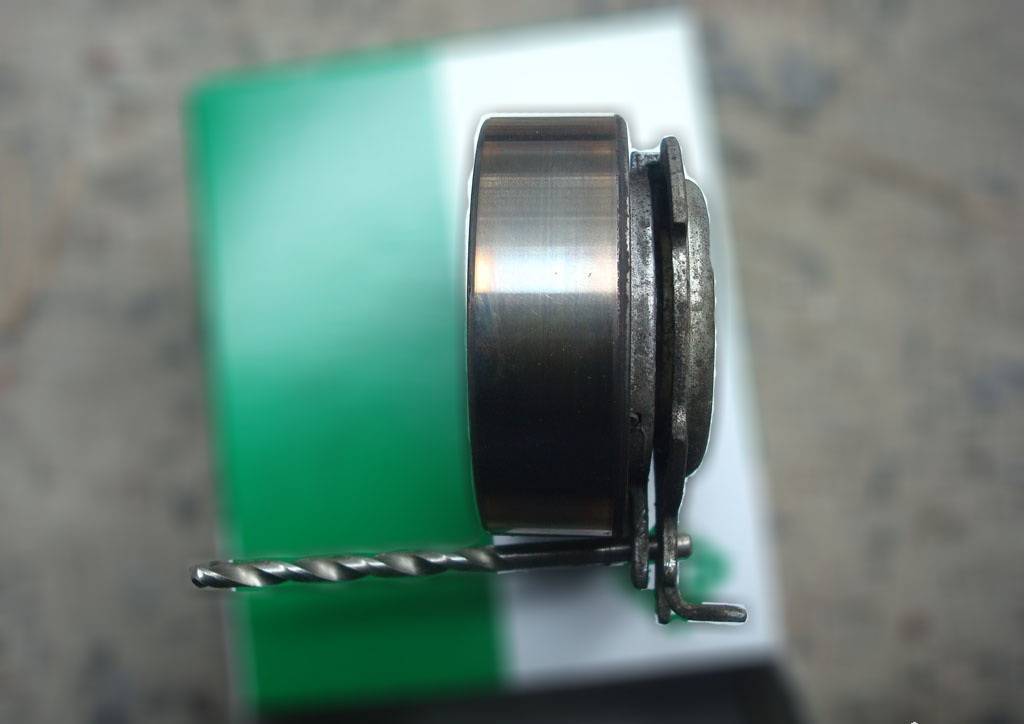

10. Извлекаем сверло из автоматического натяжного устройства (натяжного ролика ремня ГРМ) и опять слегка ослабляем винты крепления насоса охлаждающей жидкости. 11. Проворачиваем насос охлаждающей жидкости так, чтобы отметка регулировочного рычага автоматического натяжного устройства зубчатого ремня совместилась с отметкой на кронштейне автоматического натяжного устройства зубчатого ремня.

12. Затягиваем винты крепления насоса охлаждающей жидкости.

13. Ставим наместо нижнюю часть кожуха привода ГРМ и сразу совмещаем с верхним кожухом и потом уже закручиваем оба кожуха. 14. Прикручиваем шкив коленчатого вала. 15. Устанавливаем новый ролик натяжного механизма ремня генератора. 16. Устанавливаем новый ремень генератора, накидным ключом по часовой стрелке отводим ролик натяжителя ремня генератора и одеваем ремень. 17. Прикручиваем кронштейн крепления двигателя . 18. Убираем подпорку с под двигателя. 19. Устанавливаем и прикручиваем корпус воздушного фильтра и воздуховод. 20. Устанавливаем пластиковую защиту и колесо. 21. Запускаем двигатель и радуемся результату.

Правильное натяжение ремня ГРМ Лачетти

Вращаем помпу до совпадения меток на натяжном устройстве. То есть, пока не совпадут два отлива в виде треугольников

И на этом всё. Процесс замены ремня окончен.

Но это так делают почти на всех СТО, на всех роликах на Ютубе и на всех копипастных сайтах.

А мы ведь не такие, верно? Поэтому будем продолжать и делать правильно.

В интернете много баек про то, что ремень ГРМ категорически нельзя перетягивать. Он растянется, перескочит, порвется… и прочий бред несется с уголков всемирной паутины.

Я Вам скажу — это полная ерунда.

Есть такие вещи, как технические бюллетени. И у каждой мало мальски уважаемой конторы они имеются. А фирма Гейтс одна из самых известных контор по поставке комплектующих к автомобилям.

Так вот у них есть бюллетень под номером 022 для моторов 616L, A16DMS, A16SMS, F14D3, F16D3, LXT, V15L.

И там четко написано, что после установки нового ремня и нового натяжного устройства, необходимо это всё дело перетянуть до совпадения индикатора с полукруглой меткой на корпусе натяжителя

Затем сделать два оборота коленчатого вала и установить метки, чтобы сошлись два треугольника

Так вот этого почему-то почти никто не делает. Но а мы делаем

Затягиваем крепления помпы и делаем два оборота коленвала.

Затем снова попускаем крепления помпы и возвращаем натяжение ремня до совпадения меток

И уже окончательно затягиваем помпу усилием 10 Нм.

Но у нас осталось еще пару вопросов. Рассмотрим их

Можно наблюдать постоянные споры по поводу того, что кто-то устанавливает метки натяжного устройства в ровень, а кто-то их недотягивает. Дело в том, что метки не постоянно статичны, а изменяют свое положение от степени прогрева двигателя. Чем теплее двигатель, тем большее натяжение показывают метки. Поэтому, если метки поставить вровень при регулировке, то после прогрева они уйдут в сторону увеличения натяжения. У некоторых это вызывает страх, что ремень порвется, а у некоторых это вызывает еще и увеличенный шум со стороны привода ГРМ. После послабления натяжение шум довольно часто уходит. Поэтому бытует мнение, что ремень ГРМ необходимо недотягивать на холодном двигателе.

Так вот что делать? Я Вам сейчас поведаю мои убеждения по этому поводу.

Давайте обратимся к производителю. Он нам утвердительно заявляет, что все узлы системы привода ГРМ изготовлены с учетом их установки и регулировки на холодном двигателе

Меняем ремень сами

Сроки замены расходников указаны в инструкции по эксплуатации Шевроле Авео. По рекомендациям производителей зубчатый ремешок следует менять через 50 000 км. Ресурс качественных изделий большой, поэтому принимать решение о замене лучше после визуального осмотра.

Необходимый инструментарий

Для проведения замены необходимо подготовиться: закупить расходные материалы и приготовить набор инструментов, который включает:

  • набор ключей и головок;
  • вороток;
  • плоскогубцы;
  • крестовую и плоскую отвертки;
  • динамометрический ключ;
  • домкрат.

Для комфортной работы автомобиль нужно установить на доступное приспособление: подъемник, смотровую канавку, эстакаду.

Этапы

Последовательность действий при замене ремня ГРМ на Шевроле Авео следующая:

  1. В первую очередь нужно обесточить автомобиль путем снятия отрицательной клеммы с аккумуляторной батареи.
  2. Для обеспечения доступа к месту выполнения работ, необходимо демонтировать корпус воздухофильтра и воздуховод.
  3. Затем нужно отключить датчик впускаемого воздуха.
  4. Далее поднимаем домкратом немного автомобиль и выкручиваем кронштейн силового двигателя.
  5. Затем нужно снять правое переднее колесо и переднюю защиту двигателя.
  6. Далее снимаем правую опору силового агрегата и подушку, открутив крепежные болты и гайки.
  7. Используя плоскую отвертку, фиксируем маховик, после чего откручиваем крепежный болт шкива коленвала. Фиксируем маховик от проворачивания

    При этом нужно приложить некоторое усилие. Можно воспользоваться WD-40, чтобы легче было выкручивать.

  8. Когда крепежный болт выкручен, можно демонтировать шкив коленчатого вала.
  9. Далее снимаем ремешок генератора и натяжной ролик. Следует осмотреть снятые детали. Если они имеют дефекты, их надо заменить.
  10. Открутив болты крепления, демонтируем сначала верхнюю, а затем нижнюю крышку механизма газораспределения.
  11. Далее нужно наживить болт крепления шкива коленчатого вала и, проворачивая его по часовой стрелке, необходимо совместить отметку на шкиве с прорезью на нижней части кожуха ГРМ.

    Совмещение меток на шкиве и кожухе

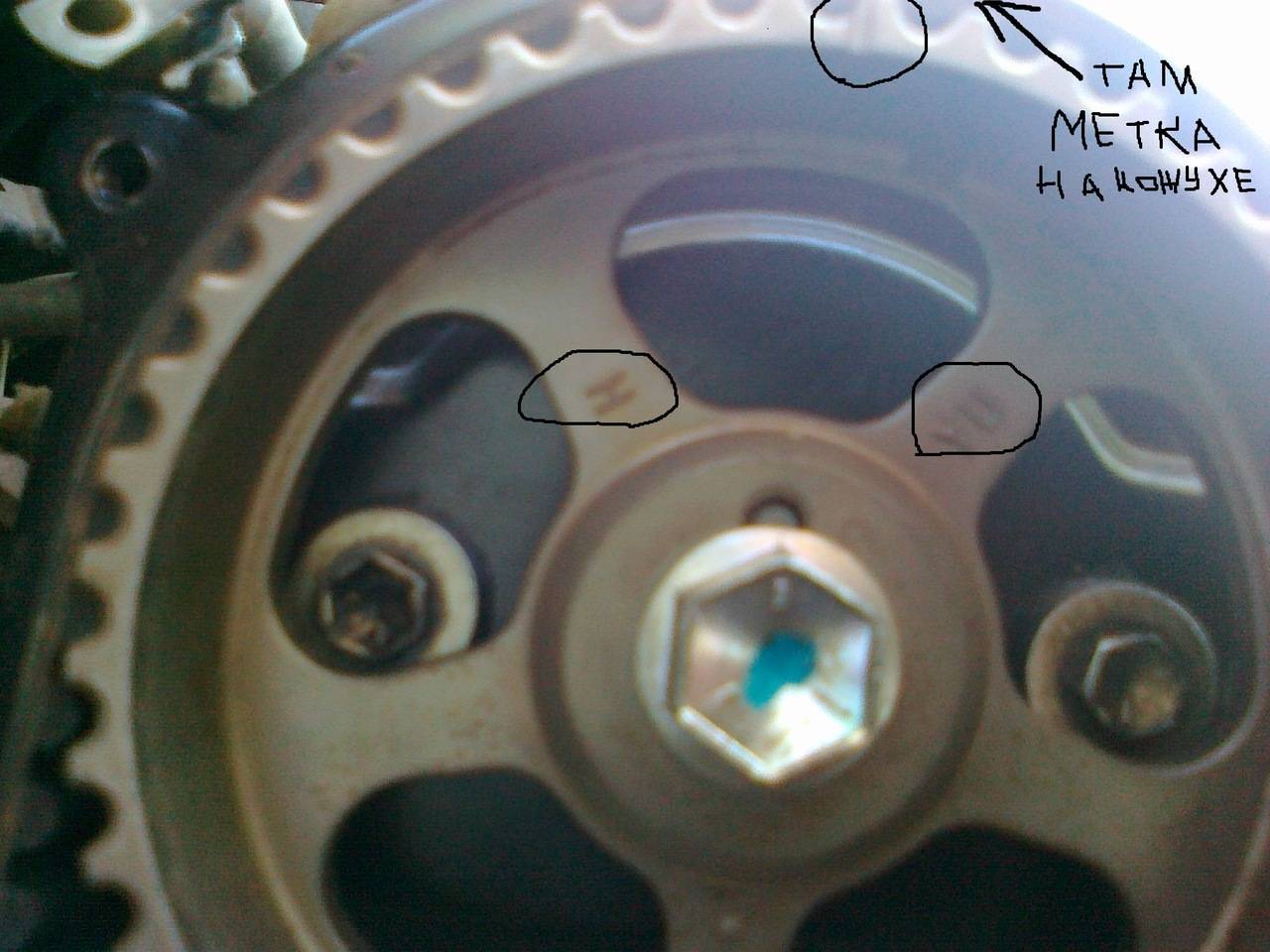

  12. Аналогично совмещаются метки на шкиве распредвала и верхней части кожуха газораспределительного механизма.
  13. Теперь ослабляем крепежные болты на водяном насосе. Чтобы ослабить натяжение ременной передачи, необходимо провернуть помпу против часовой стрелки.
  14. Снимаем зубчатый ремень.
  15. На следующем этапе выкручиваем болт крепления ролика натяжителя и снимаем натяжной ролик.

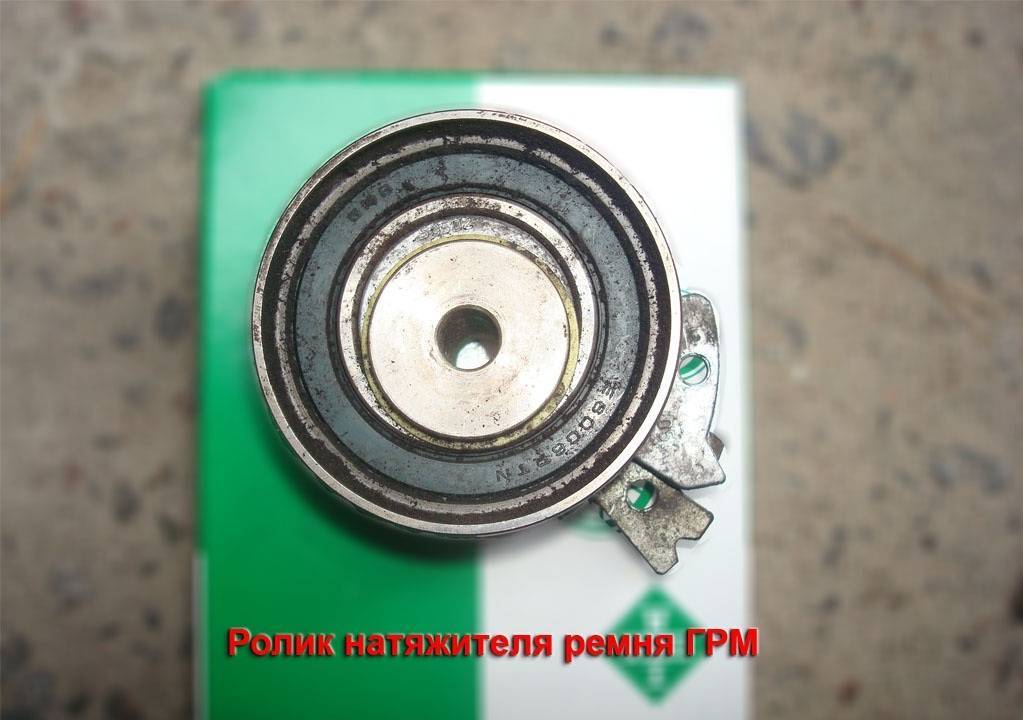

  16. Устанавливаем новый ролик натяжителя на штатное место.
  17. Если есть необходимость, меняем водяной насос. Для этого нужно демонтировать шестерни впускного и выпускного распредвала, а также пластиковую защиту.
  18. После замены помпы устанавливаем на место пластик и снятые шестерни.
  19. Далее натягиваем новый ремень ГРМ.
  20. Регулировку натяжения выполняем путем проворачивания водяного насоса по часовой стрелке. При этом указатель на натяжном ролике должен совпасть с меткой на креплении натяжителя.
  21. Снова проверяем все установочные метки. Если они не совпадают, повторяем установку.
  22. Если все нормально, начинаем сборку в обратном порядке. При этом затягиваем болты моментом, указанном в мануале Шевроле Авео.

После завершения работ, нужно завести автомобиль послушать, как работает двигатель. Если не слышно посторонних звуков, значит, замена выполнена правильно. Таким образом, можно сэкономить на посещении станции техобслуживания, научивись менять приводной ремень механизма газораспределения на Шевроле Авео.

Chevrolet Aveo Sedan Светодиодам “да!” › Бортжурнал › замена ремня ГРМ на двигателе B12S1 (1. 2 л 8 кл.) распредвала.(кстати на ней две метки) так вот, при установке ремня, нужно провести воображаемую линию от шестерни распредвала.

Chevrolet Aveo Sedan Blue Sky 1. 2 › Бортжурнал › Ремень грм авео 1. 2. Откручиваем ролик натяжитель, снимаем его и ремень ГРМ. 1. Первым делом проверяется правильность установки меток на шкивах.

Это интересно!
Наиболее популярной моделью Chevrolet по праву является Camaro. История Камаро начинается с 1966 года. Название взято от слова «Комрад» – товарищ. Мощное авто быстро завоевало рынок в этом сегменте. Авто вышло не только мощным, но и эстетически привлекательным. Не зря Camaro постоянно встречается в различных кинокартинах.

9. Снимите ремень привода ГРМ. Установка ремня CHEVROLET Aveo. 6. Затяните болт натяжителя (8). Момент затяжки; 19 Нм. 7. Установите детали в порядке, обратном снятию.

Второй вариант более тяговитый. Однако я решил не играть с огнем и поменял сразу ремень ГРМ и ролики. Теперь понадобится снять опору двигателя, есть два варианта. Снимаем переднее правое колесо, и пыльник 6. У нас составляет зубьев.

Подготовительные работы.

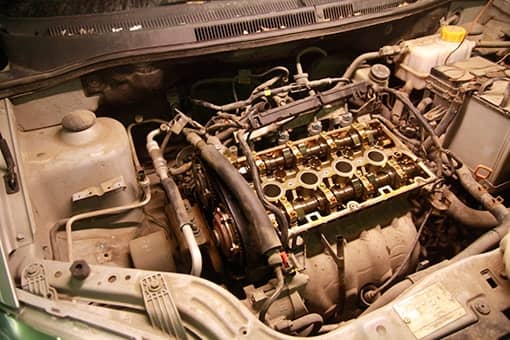

Сняли клапанную крышку.

Вывешиваем автомобиль на подъемник. Снимаем правое переднее колесо. Откручиваем и снимаем клапанную крышку. Осматриваем состояние кулачков распредвалов. Задиров на кулачках нет, под крышкой чисто, сгустков масла нет. Значит, масло использовали нормальное и меняли регулярно. Чтобы добраться до самого ремня, надо снять приводной ремень. Что мы и делаем. Осматриваем также ролик приводного ремня на наличие переката или люфта. Он в порядке. Откручиваем боковой защитный кожух ремня ГРМ и осматриваем его состояние, наличие течей масла. Течи нет, сальники в порядке.

Приступим

Для начала снимаем крышку воздушного фильтра и все мешающиеся патрубки.

А так же корпус воздушного фильтра.

Снимаем переднее правое колесо, защиту двигателя, сливаем антифриз и поддамкрачиваем двигатель. Откручиваем правый брызговик, нам поможет головка на 10 и снимаем его.

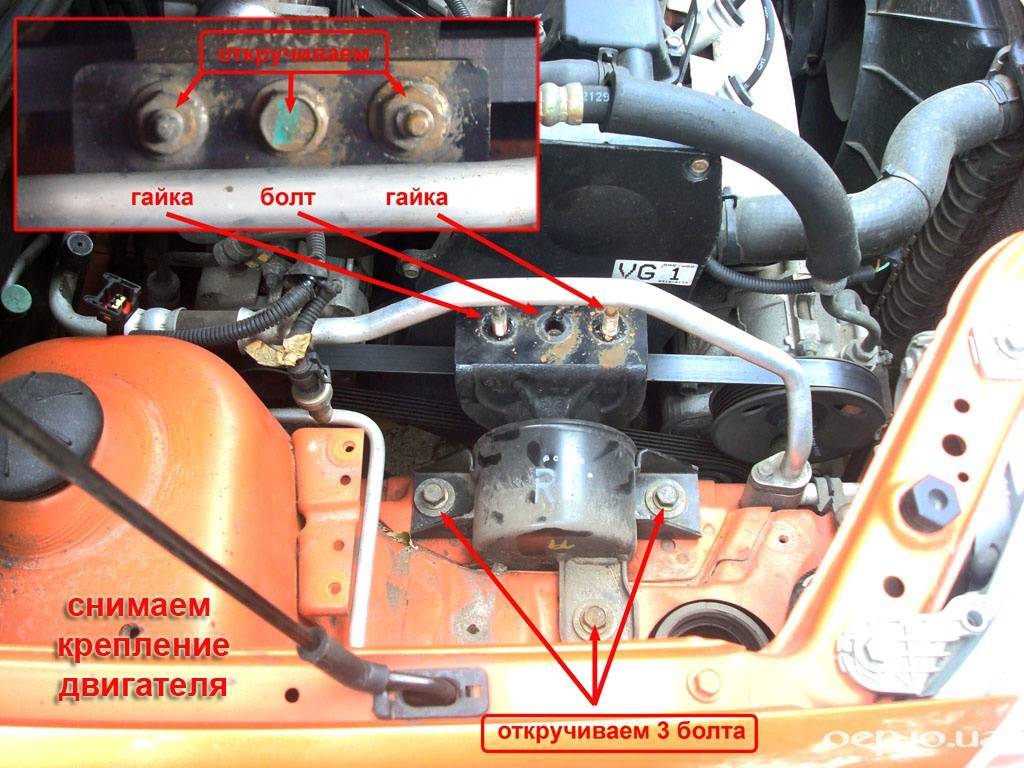

Снимаем правую опору двигателя. Для этого отворачиваем четыре болта и две гайки на 17.

Снимаем подушку и видим ремень навесных агрегатов и натяжной ролик.

Вид из-под крыла.

  • 1 – натяжной ролик.
  • 2 – шкив коленвала.
  • 3 – муфта компрессора кондиционера.
  • Ключом на 14, за болт натяжного ролика, проворачиваем по часовой стрелке до ослабления сервисного ремня и снимаем последний.
  • Снимаем верхнею защитную крышку ГРМ, для этого отворачиваем два болта на 10.

Выставляем верхнею мертвую точку. Проворачиваем коленвал за болт крепления шкива по часовой стрелке, до совпадения двух меток на звездочках распредвалов.

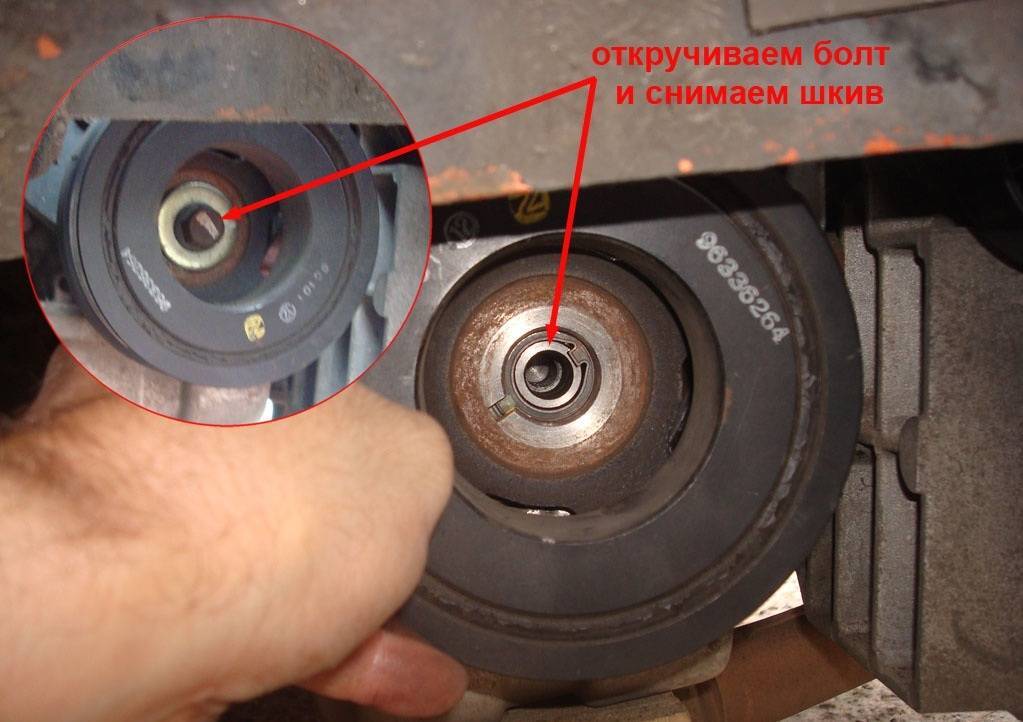

Снимаем шкив коленвала. Что бы сорвать болт нам потребуется либо застопорить коленвал, любым способом, либо хитрость. Рассмотрим второй вариант.

Включаем пятую передачу, под заднее колесо подставляем подставки и в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинивала диск об суппорт.

Фото к сожалению, не сделали, на рисунке показано место установки, единственное надо установить ниже суппорта, потому что крутится он будет против часовой стрелки.

  1. Срываем болт.
  2. На коленвале метка тоже должна совпасть.

Ставим дополнительные метки, можно обойтись без них, но дополнительный контроль лишним некогда не будет. «Лучше перебдеть чем не добдеть!» — народная мудрость.

Снимаем нижнею защитную крышку ГРМ и снова головка на десять нам в помощь. Слева внизу есть защелка.

  • Перед нами предстает чудесная картина.
  • 1 – звездочка впускного распредвала.
  • 2 – звездочка выпускного распредвала.
  • 3 – натяжной ролик.
  • 4 – обводной (паразитный) ролик.
  • 5 – помпа (водяной насос).
  • 6 – звездочка коленвала.
  • Ослабляем крепление помпы, здесь пригодится шестигранник на 5.
  • Подставляем тазик, поскольку хоть антифриз мы и слили, но в блоке осталось его еще немало.
  • Снимаем кронштейн опоры двигателя.

Проворачиваем помпу против часовой стрелки ключом на 41 до ослабления ремня ГРМ. Снимаем паразитный ролик.

  1. Снимаем старый ремень ГРМ.
  2. Откручиваем звездочки распредвалов ключом на 17, предварительно застопорив их.
  3. Снимаем звездочки распредвалов.

Снимаем натяжной ролик и пластиковую защиту. На фото не запечатлены два верхних болта, но вы их легко найдете.

Снимаем старую помпу и ставим новую, так как показано на фото. Болты крепления не затягиваем.

Ставим на место пластик, ролики, звездочки распредвалов, затягиваем все болты.

Устанавливаем новый ремень ГРМ обязательно по направлению, указанному на нем. Сначала проверяем все метки, распредвал впускных клапанов будет немного сползать вниз.

Проверяем что бы нисходящая ветвь ремня была обязательно натянута,

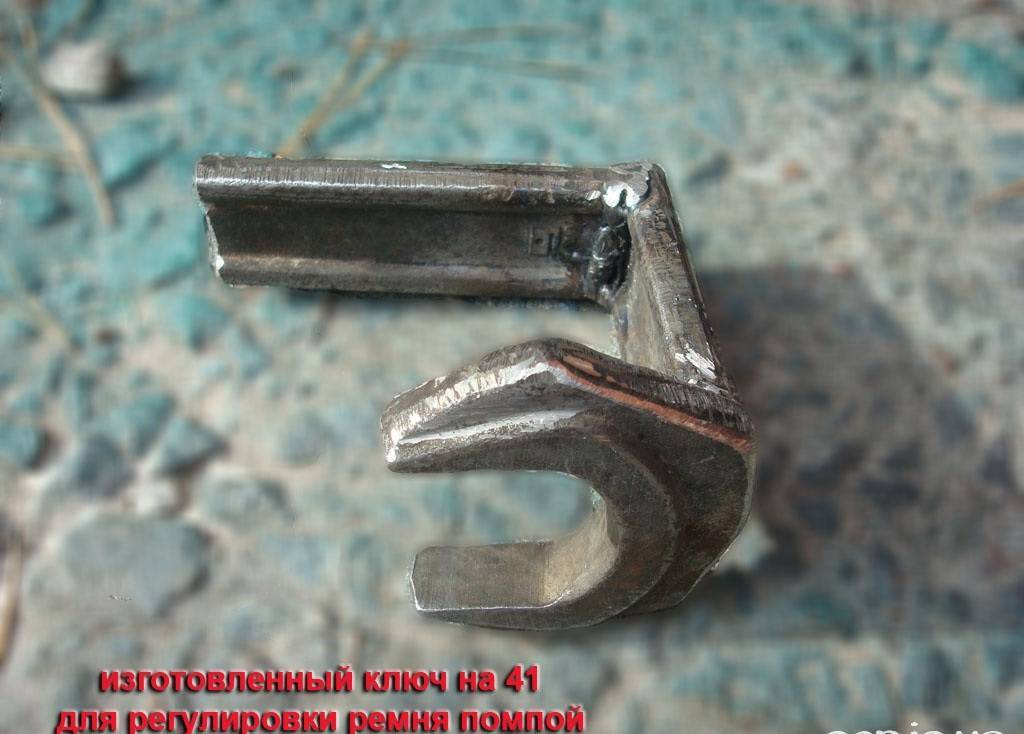

Натягиваем ремень. Специальным ключом на 41 проворачиваем помпу по часовой стрелки до момента как на натяжном ролике совпадут метки. Затягиваем болты крепления водяного насоса.

Проверяем все метки.

Проворачиваем коленвал два оборота и еще раз проверяем метки. Если все совпало и поршня с клапанами не встретились – собираем. Ставим все что сняли в порядке обратном снятию, затягиваем все болты и гайки. Заливаем антифриз. Теперь вы можете без особых усилий поменять ремень ГРМ на Chevrolet Aveo.

Предназначение привода ГРМ

Ременный привод представляет собой резиновый обруч. Внутри него размещен каркас из металла, который придает ему необходимую жесткость. На внутренней части ремня есть зубцы, посредством которых он сцепляется с шестернями. Предназначение ремня ГРМ – путем соединения валов двигателя осуществлять синхронизацию работы поршней и клапанов.

Поршни и клапаны размещены в одном пространстве, и если ремень оборвется, то произойдет их встреча, которая не сулит ничего хорошего. При этом клапаны обязательно погнутся, а поршни также получат непоправимые повреждения. Кроме них, пострадают еще и цилиндры. Короче говоря, двигатель придется серьезно ремонтировать. Чтобы этого не допустить, нужно иногда диагностировать состояние ремня, чтобы не прозевать момент его окончательного износа.

А вот какие симптомы будут свидетельствовать о том, что ремень давно пора заменить на новый:

  • поверхность ремня выглядит явно изношенной, на ней обнаружены трещины, сколы и прочие подобные дефекты;
  • зубцы уже не выглядят свежими, они износились;
  • наметилось отслоение материала от своей основы;
  • торцы размохрились;
  • на поверхности ременной передачи были обнаружены масляные пятна.

Наличие масла на ремне говорит о том, что сальник начал протекать. Значит он подлежит замене. Иначе масло продолжит попадать и на новый расходник, что, конечно же, очень быстро выведет его из строя, та как масло разъедает резину. Кроме ремня и сальников, необходимо заменить и еще некоторые расходники. К ним можно отнести и натяжной ролик. Но если его внешний вид еще внушает доверие, то можно пока этого и не делать. А вот если он поцарапан или имеет сколы, то лучше не рисковать, а сменить его вместе с ремнем.

Приступим

Для начала снимаем крышку воздушного фильтра и все мешающиеся патрубки.

А так же корпус воздушного фильтра.

Снимаем переднее правое колесо, защиту двигателя, сливаем антифриз и поддамкрачиваем двигатель. Откручиваем правый брызговик, нам поможет головка на 10 и снимаем его.

Снимаем правую опору двигателя. Для этого отворачиваем четыре болта и две гайки на 17.

Снимаем подушку и видим ремень навесных агрегатов и натяжной ролик.

Вид из-под крыла.

1 – натяжной ролик.

2 – шкив коленвала.

3 – муфта компрессора кондиционера.

Ключом на 14, за болт натяжного ролика, проворачиваем по часовой стрелке до ослабления сервисного ремня и снимаем последний.

Снимаем верхнею защитную крышку ГРМ, для этого отворачиваем два болта на 10.

Выставляем верхнею мертвую точку. Проворачиваем коленвал за болт крепления шкива по часовой стрелке, до совпадения двух меток на звездочках распредвалов.

Снимаем шкив коленвала. Что бы сорвать болт нам потребуется либо застопорить коленвал, любым способом, либо хитрость. Рассмотрим второй вариант. Включаем пятую передачу, под заднее колесо подставляем подставки и в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинивала диск об суппорт. Фото к сожалению, не сделали, на рисунке показано место установки, единственное надо установить ниже суппорта, потому что крутится он будет против часовой стрелки.

Срываем болт.

На коленвале метка тоже должна совпасть.

Ставим дополнительные метки, можно обойтись без них, но дополнительный контроль лишним некогда не будет. «Лучше перебдеть чем не добдеть!» — народная мудрость.

Снимаем нижнею защитную крышку ГРМ и снова головка на десять нам в помощь. Слева внизу есть защелка.

Перед нами предстает чудесная картина.

1 – звездочка впускного распредвала.

2 – звездочка выпускного распредвала.

3 – натяжной ролик.

5 – помпа (водяной насос).

6 – звездочка коленвала.

Ослабляем крепление помпы, здесь пригодится шестигранник на 5.

Подставляем тазик, поскольку хоть антифриз мы и слили, но в блоке осталось его еще немало.

Снимаем кронштейн опоры двигателя.

Снимаем старый ремень ГРМ.

Откручиваем звездочки распредвалов ключом на 17, предварительно застопорив их.

Снимаем звездочки распредвалов.

Снимаем натяжной ролик и пластиковую защиту. На фото не запечатлены два верхних болта, но вы их легко найдете.

Снимаем старую помпу и ставим новую, так как показано на фото. Болты крепления не затягиваем.

Ставим на место пластик, ролики, звездочки распредвалов, затягиваем все болты.

Устанавливаем новый ремень ГРМ обязательно по направлению, указанному на нем. Сначала проверяем все метки, распредвал впускных клапанов будет немного сползать вниз. Одеваем ремень ГРМ в следующей последовательности: сначала на звездочку коленвала, обводной ролик, звездочку распредвала выпускных клапанов, впускных, натяжной ролик и помпу. Проверяем что бы нисходящая ветвь ремня была обязательно натянута,

Натягиваем ремень. Специальным ключом на 41 проворачиваем помпу по часовой стрелки до момента как на натяжном ролике совпадут метки. Затягиваем болты крепления водяного насоса.

Проверяем все метки.

Проворачиваем коленвал два оборота и еще раз проверяем метки.
Если все совпало и поршня с клапанами не встретились – собираем. Ставим все что сняли в порядке обратном снятию, затягиваем все болты и гайки. Заливаем антифриз. Теперь вы можете без особых усилий поменять ремень ГРМ на Chevrolet Aveo.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
