Как выставить зажигание на ВАЗ-2114 8 клапанов: инжектор, видео

Как выставить зажигание на ВАЗ 2110, инжектор, 8 клапанов

Ваз 2110 или, как её прозвали в народе «Десятка», был одним из самых распространенных отечественных автомобилей на наших дорогах. Выпускалось автотранспортное средство с 1995 по 2007 года на заводе АвтоВАЗ. ВАЗ 2110 инжектор, 8 клапанов был своеобразной заменой карбюратору. Главным отличием был тип подачи топлива в цилиндры: в инжекторной версии оно вбрызгивается под давлением. Имея более мощный двигатель, расходуя меньше топлива, ВАЗ 2110 инжектор требует более кропотливого ремонта с применением дополнительного оборудования. Объём двигателя машины варьировался от 1,5 до 1.6 литра. В данной статье мы рассмотрим один из нюансов в ремонте автомобиля, а именно: как выставить зажигание на ВАЗ 2110? Прежде всего, нужно выяснить, какая система зажигания установлена в автотранспортном средстве:

бесконтактная с трамблёром-распределителем: прерыватель поворачивается на несколько градусов и таким образом ставится угол опережения;
бесконтактная электронная система зажигания не имеет трамблёра, а угол опережения выставляется посредством управления ДВС (с помощью датчиков, например, датчика положения коленчатого вала).

Для начала необходимо с помощью датчиков, например, датчика положения коленчатого вала (регулирует поступление топлива) выставить информацию в блок управления.

Регулировка зажигания ваз 2110 инжектор, 8 клапанов требует некоторых навыков мелкого ремонта автомобиля:

Освободить привод газораспределительного механизма от футляра.
Расстояние между датчиком и зубчатым диском на коленвале не должен превышать 0,5 – 0,7 мм, чтобы импульс датчика мог пройти, и искры образовывались бесперебойно.
Шкив коленвала должен быть на месте, проверить это можно с помощью меток. Метка на маховике должна совпасть с меткой картера КПП, для чего необходимо поворачивать коленвал.
Метка на масляном насосе должна совместиться с приливом блока цилиндра.
Еще одна метка на колесе привода распредвала должна совпадать с приливом крышки ремня ГРМ.
При совмещении всех точек поршни 1 и 4 цилиндров будут размещаться в верхнем положении. Тогда расстояние между зубьями совпадёт с приливом на блоке цилиндра, 20й по счёту зуб сойдётся с датчиком коленвала.
Датчик даёт сигнал в систему управления ДВС о том, что поршень цилиндра номер 1 в верхнём положении в состоянии сжатия.

Установка зажигания будет полной, если проверить проделанную работу. Точную диагностику можно провести только с помощью компьютера, однако можно оценить функционирование цепей:

проконтролировать контакты (только при выключенном зажигании);
внутри модуля необходимо узнать напряжение на клемме С и В;
чтобы проверить высоковольтный провод, необходимо поместить в колпачок свечу и приставить ее к блоку цилиндров. При включении ДВС с помощью стартера, должна появиться искра. Необходимо проверить все провода. Отсутствие искры должно послужить поводом к проверке или замене системы зажигания;
при продолжении некорректной работы двигателя, нужно проверить систему питания.

На ваз 2110 карбюратор также необходимо выставление меток для регуляции системы зажигания. Следует помнить, что раннее и позднее зажигание ухудшает эргономичность Вашего двигателя, мощность падает. ДВС подвергается воздействию высоких температур и чрезмерных нагрузок. Также возможно возникновение детонации.

https://youtube.com/watch?v=aIOMGBmM3SM

Принцип работы системы зажигания

Вне зависимости от типа системы питания для воспламенения смеси используют свечи, высоковольтный разряд пробивает воздушный промежуток. В автодизелях воздух предварительно сжимается, что позволяет получить температуру до +600°С. Впрыскиваемое форсункой горючее воспламеняется, и начинается такт расширения, сопровождаемый движением поршня вниз.

На инжекторе

На двигателях с инжектором раннего образца встречается бесконтактная система с распределителем и датчиком Холла. Позднее стали использовать блок управления, который определяет положение валов и автоматически регулирует угол опережения. Однозначно сказать, какое зажигание лучше, невозможно, поскольку каждая из систем имеет свои преимущества и недостатки.

На карбюраторе

На моторах с карбюратором применяется механический трамблер, распределяющий импульсы тока по цилиндрам. Вместо контактной группы может использоваться коммутатор, работающий с датчиком Холла и управляющий работой катушки. Но распределение высоковольтных импульсов осуществляет механический прибор. Искровые разряды появляются после того, как стартер начнет крутить вал двигателя. После последовательных вспышек смеси силовой агрегат заработает.

На моторах с карбюратором используется трамблер для регулировки раннего или позднего зажигания

Особенности настройки зажигания в карбюраторном двигателе

Установка зажигания по меткам у карбюраторного двигателя осуществляется точно так же, как и у инжекторного восьмиклапанника. Единственное отличие – это необходимость ручной регулировки угла зажигания. В условиях станции техобслуживания она выполняется при помощи стробоскопа и тахометра.

Но можно провести настройку и «на глаз». Все, что потребуется для такой регулировки – это накидной ключ на 10. Алгоритм следующий:

Поднимаем капот и отпускаем ключом три гайки, прижимающие крышку распределителя зажигания к корпусу.
Прокручиваем крышку так, чтобы метка на ней совпала с «нулевой» риской на шкале корпуса.
Запускаем двигатель, прогреваем его до рабочей температуры.
Прокручиваем крышку по часовой стрелке до того момента, когда двигатель начнет выдавать максимальное количество оборотов. После этого проворачиваем ее на половину деления влево.
Садимся за руль, разгоняем автомобиль до 60-70 км/час на 4 передаче. Давим педаль газа резко вниз, слушаем двигатель. Если при этом наблюдается устойчивая детонация (стучат пальцы) – мы имеем слишком раннее зажигание. Останавливаемся и проворачиваем крышку еще немного против часовой стрелки. При правильно выставленном угле зажигания, когда мы давим на газ, детонация должна продолжаться не более 2 секунд, после чего двигатель, набрав обороты, продолжает работать в штатном режиме.
Добившись нужного результата, закручиваем гайки крышки.

Проверка выполненных действий

Чтобы произвести диагностику выполненных действий, вам потребуются пассатижи, стандартный инструмент и тестер (мультиметр). В ысоковольтные провода можно проверить мультиметром. Нормальное сопротивление провода — от 5 кОм до 12 кОм.

На данном этапе мы будем выполнять диагностику именно цепей, а не микропроцессорных элементов. Чтобы проверить последние, потребуется специализированное оборудование и опыт, которых у нас с вами нет.

Итак, как производится проверка:

Сначала необходимо отключить зажигание и произвести диагностику контактов на всех штекерах и колодках. Также необходимо продиагностировать плотность посадки, а также контакт высоковольтников в модуле.
Далее, демонтируйте колодку с модуля и произведите диагностику напряжения на выводах С и В. Тестер при этом необходимо настроить в режим замера низкого переменного тока.
Проверьте высоковольтники. Для этого необходимо установить в колпачок работоспособную свечку и приложить ее к головке блока. В этот момент ваш помощник должен попытаться завести двигатель, покрутив стартером. Если провод рабочий, то между свечой и головкой блока проскочит искра. Таким образом необходимо продиагностировать все провода.
В том случае, если искра отсутствует только на одном кабеле, необходимо произвести тщательную диагностику самого модуля, но в большинстве случае устройство подлежит замене. Если же все работает правильно, свечи исправны, но в работе двигателя все равно имеются проблемы, необходимо проверять систему питания.

Почти на всех модификациях ВАЗ-2114 и 2115 установлены моторы с БСЗ (бесконтактным электронным зажиганием). Чтобы совершить настройку, необходимо:

Открутить крепления кожуха ГРМ и снять его.

Если расстояние в норме, проверить, что шкив коленвала не смещен.
Чтобы метки на маховике сошлись с таковой на картере КПП (можно наблюдать на лючке), следует прокрутить коленчатый вал. Удобно сделать это, ухватившись за болт крепления шкива.

Метка на блоке цилиндров должна сходиться с таковой на шкиве масляного насоса. Их следует отрегулировать.
Последняя отметка (на шкиве распредвала) должна совпасть с другой — на головке блока.

Выставив метки на модели ВАЗ, можно заметить, что поршни 1 и 4 цилиндра расположены в мертвой точке вверху, если все выполнено верно. В таком случае силовой агрегат работает правильно, потому что от датчика коленчатого вала поступают исправные данные на блок ЭБУ.

Причины проблем с зажиганием

Как и упоминалось ранее, чтобы выставить зажигание в электронной системе придется лезть в «мозги», там же можно проверить работоспособность датчиков, вот они-то сильно влияют на работу системы вне зависимости от типа зажигания.

На электронном типе основными причинами сбоев являются:

Некорректная информация, передаваемая с датчиков в ЭБУ. Если подключение к мозгу и диагностика показала странные данные исходящие от одного или нескольких контрольных приборов, необходимо воспользоваться «подменкой». Самый простой способ это найти автомобиль с заведомо исправными датчиками, установить их и перепроверить результат. Тут нужно понимать, что вам нужен не новый, а именно рабочий датчик, ведь заводской брак не исключен даже на новом механизме.
Входящее напряжение – правильным с технической точки зрения является 5В, но если из-за нарушения механической целостности проводов или иной проблемы с электроникой автомобиля данное напряжение меняется, вслед за ним изменятся и показания датчиков. Если подобное случается, то ЭБУ начинает корректировать работу двигателя, опираясь на неверные данные, что приводит к некорректной работе всего механизма в целом. Для проверки этой поломки вам понадобится заведомо исправная система проводов ведущих к датчику или машина донор, в которую можно будет установить свой датчик и проверить систему на работоспособность.
Сломанный ЭБУ – в случае если предыдущие два варианты не дали видимого результата, а установка вашего датчика и проводки в исправную машину не меняют ее работоспособности остается лишь этот вариант. Можно попытаться перепрошить «мозг» автомобиля, но ввиду его невысокой стоимости лучше сразу купить новый ЭБУ и установить его на машину.

Читать также: Лучший шлем для мотоцикла Прежде чем перейти к радикальным мерам предложенным в третьем варианте стоит дополнительно проверить правильность расположения меток. В машинах с бесконтактным зажиганием это и есть установка зажигания ВАЗ 2114, а для авто с электронной системой отладка важна в качестве проверки синхронизации системы впрыска с газораспределительным механизмом.

Коды ошибок при неправильном зажигании

300 – наличие пропусков зажигания;
301-302-303-304 – выявление пропуска для каждого отдельного цилиндра;
335-336-337-358 – неисправность в цепи проводки датчика положения коленчатого вала;
342/343/346 – проблемы с датчиками распределения фаз;
363 – нет воспламенения топливно-воздушной смеси.

После устранения причины поломки можно произвести сброс ошибок. При отсутствии бортового компьютера выявить проблему по кодам возможно лишь специальным сканером. Во избежание ошибочного срабатывания самодиагностики периодически проверяйте все разъемы датчиков на целостность.

15.10.2020

Для исправной работы двигателя требуется корректное выставление меток ГРМ после совершения разных действий — полная замена механизма или ремонт. На СТО за такие услуги берут небольшую сумму. Но можно не тратиться и сделать выставление меток ГРМ своими руками. Как совершить процедуру на автомобилях ВАЗ, будет рассмотрено далее.

Как выставить метки ГРМ на ВАЗ 2114, 2115 самостоятельно

Как выставить зажигание на ВАЗ по меткам

Открутить крепления кожуха ГРМ и снять его.

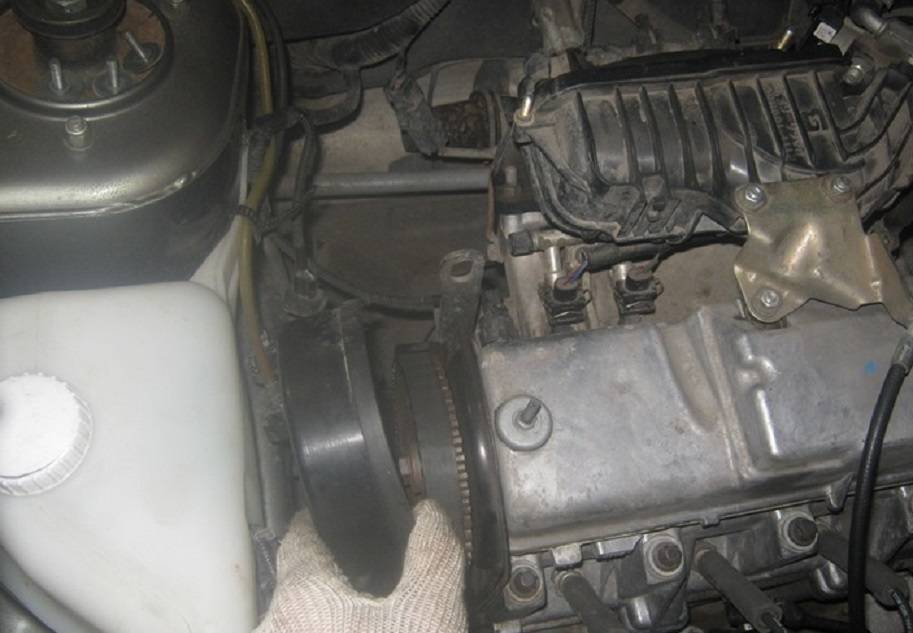

Снимаем кожух ГРМ

Отрегулировать зазор от датчика коленвала (расположение около шкива генератора) до зубчатого диска. Допустимое значение — до 0,7 мм.

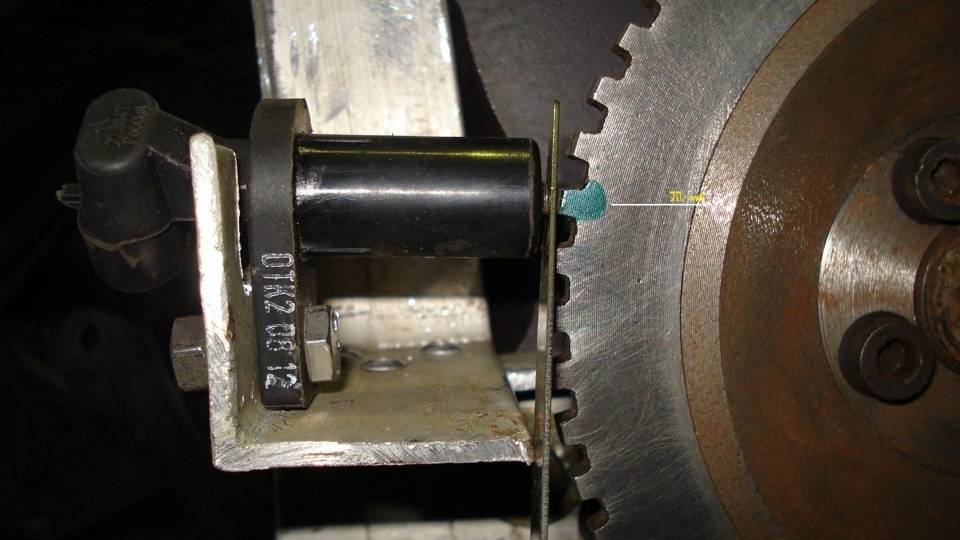

Регулируем зазор от датчика коленвала до зубчатого диска

Если расстояние в норме, проверить, что шкив коленвала не смещен.
Чтобы метки на маховике сошлись с таковой на картере КПП (можно наблюдать на лючке), следует прокрутить коленчатый вал. Удобно сделать это, ухватившись за болт крепления шкива.

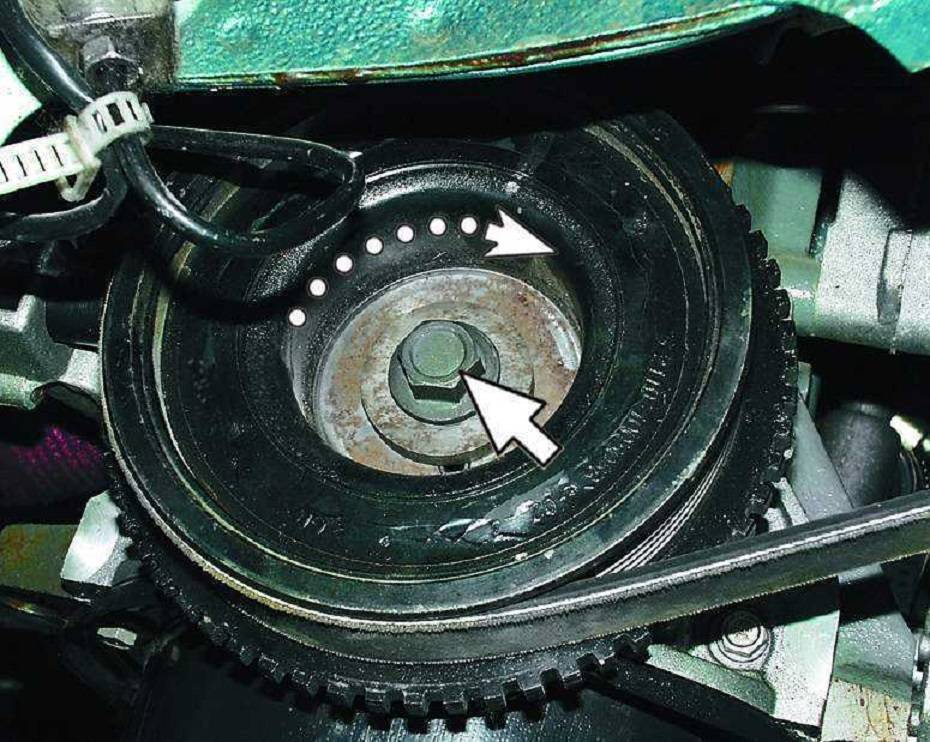

Поворачивание шкива коленвала

Метка на блоке цилиндров должна сходиться с таковой на шкиве масляного насоса. Их следует отрегулировать.
Последняя отметка (на шкиве распредвала) должна совпасть с другой — на головке блока.

Проверяем метки на распредвале и блоке

Проверка выставленного зажигания

Для проверки зажигания на двигателе 8 клапанов, инжектор, следует подготовить:

Мультиметр.
Набор ключей и отверток.
Плоскогубцы (обязательно с изолированными рукоятками).

Процесс таков:

Когда зажигание выключено, проверить, насколько плотно сидят провода высокого напряжения и какой контакт в модуле.
Снять колодку с модуля, подключиться мультиметром (режим контроля должен быть с низким переменным током) к контактам C и B, убедиться, что есть напряжение. Проверить катушку (2-й и 4-й контакты).

Проверка наличия питания на модуле зажигания

Проверить работоспособность высоковольтных проводов. В каждый колпачок по очереди установить исправную свечу, приложить один конец к блоку и провернуть мотор стартером. Наличие искры сигнализирует, что все нормально. Отсутствие ее на каждом проводе означает неисправность модуля.

Проверка высоковольтных проводов

Если удалось правильно выставить зажигание на модели ВАЗ и это подтвердилось проверкой, но все равно наблюдаются проблемы, необходимо проверить систему питания.

Последствия неправильного выставления меток ГРМ

Если некорректно выставлено зажигание, возможны такие негативные моменты:

Если двигатель 16 клапанов, то они деформируются или загибаются при его работе, накапливая повреждения.
Предыдущая проблема провоцирует повреждение головки цилиндра.
Также могут прийти в негодность направляющие втулки.
В других элементах мотора способны появиться трещины.

Трещина в блоке цилиндров

Происходит перегрев мотора.
Способен перегореть поршневой механизм двигателя.
Может появиться масляный остаток на свечах зажигания.

Масляный нагар на свечах зажигания

Топливная смесь теряет зажигательный момент.

После проведения ремонта такие факторы чаще всего сигнализируют о неправильно выставленном зажигании:

Автомобиль хуже разгоняется.
Частый перегрев мотора.
Тяга стала значительно хуже.

Заключение

Произвести установку меток можно самостоятельно, понадобится минимальный набор инструментов. Однако выполнять действия следует предельно внимательно, особенно это актуально для владельцев авто с 16-клапанным двигателем. От корректной настройки зависит не только запуск мотора, но и его стабильная и эффективная работа в разных режимах. При значительном отклонении меток друг от друга автомобиль невозможно даже завести.

Источники

remontvazov.com/kak-vystavit-zazhiganie-na-vaz-2114-inzhektor-8-klapanov
vaz-2114-lada.ru/2020/10/metki-grm-na-vaz/

Устанавливаем зажигание на ВАЗ-2114 по меткам: настройка ГРМ и инжектора

Любой инжекторный двигатель, в том числе и 8-ми клапанный ВАЗ-2114, практически полностью управляется электроникой и не требует регулировок в процессе эксплуатации. Тем не менее появляется необходимость в точном выставлении меток на шкивах и маховике в нескольких случаях — когда рвётся приводной ремень газораспределительного механизма, а также после ремонта головки блока. С причинами и следствиями разберёмся позже, а пока правильно установим зажигание по меткам.

Как правильно выставить зажигание

Поэтому правильно выставляя метки на двигателе ВАЗ-2114, мы полностью регулируем работу всех его систем.

Начать регулировку стоит с подготовки — установки автомобиля на ровной площадке и затяжке ручника. Можно воспользоваться несколькими методиками, но мы предложим одну из оптимальных, без особых акробатических трюков, которые не особо желательны, тем более в зимнее время.

Работа проводится в следующем порядке:

Для удобства выполнения работы рекомендуется снять правое переднее колесо. Оно откроет полный доступ к механизму привода газораспределительного механизма, а так можно выставить метки точнее и быстрее. Кроме этого предварительно нужно снять пластиковый кожух приводного ремня ГРМ из-под капота.

Сняли колесо и пластиковую защиту

Ослабление или демонтаж ремня привода ГРМ на ВАЗ-2114 (8 клапанов)

Перед тем как выставить зажигание по меткам или заменить ремень привода ГРМ, необходимо ослабить или же вовсе снять ремень привода генератора. Если ремень привода ГРМ в норме, то менять его не нужно, тогда отпадает необходимость в демонтаже и генераторного ремня.
Чтобы точно выставить и проверить положение коленвала, необходимо снять сам шкив привода генератора. Это делается головкой на 19. Если с первого раза не получится, можно упереть вороток в нижний рычаг передней подвески, и прокрутить коленвал стартером. Болт сорвётся обязательно.
Теперь нужно ослабить ролик натяжения ремня привода ГРМ. Делаем это при помощи обычного рожкового ключа на 13.
Контролируем положение шестерни привода распредвала. На ней есть метка, которая должна соответствовать метке на щитке механизма привода ГРМ. Подводим шестерню к метке.
Проверяем нижнюю метку на коленвале, точнее, на шестерне, которая жёстко зафиксирована на нем. Метка на шестерне должна совпасть с меткой в верхней части прилива блока цилиндров.

Система зажигания на ВАЗ 2110

Она играет одну из ведущих ролей в систему управления двигателем. Эта технология нужна для того, чтобы воспламенять смесь воздуха и бензина в моторе. Достигается вспышка смеси за счет работы искры от свечи. Если возникли проблемы с этим элементом, его необходимо оперативно менять, поскольку иначе завести автомобиль вы не сумеете.

Элементы бесконтактной системы

Генератора;
Аккумуляторная батарея;
Штекерный разъем;
Датчик распределитель;
Выключатель зажигания;
Свечи;
Коммутатор;
Катушка зажигания.

Принцип работы устройства

Вместо этого применяют модуль зажигания, состоящий из управляющей электроники высокой энергии и двух катушек. Преимущество новой системы в том, что она не нуждается в регулярной профилактике и обслуживании, поскольку подвижные элементы отсутствуют. Также проводить специальную регулировку системы не требуется. Причина кроется в наличии контроллера. Именно он отвечает за настройку и регулировку.

Двухконтурное зажигание на ВАЗ 2110

Работа системы основана на методике холостой искры. Суть двухконтурного зажигания на ВАЗ 2110 заключается в следующем:

Цилиндры, как известно, работают парно — первый с четвертым, третий со вторым и пр.;
Искра срабатывает одновременно в двух цилиндрах;
Рабочая искра зажигается в цилиндре, где идет сжатие топливно-воздушной смеси;
Холостая искра зажигается в цилиндре с тактом выпуска;
Поскольку ток на обмотках катушек постоянный, получается, что в первой свечи электроны двигаются от центрального электрода к боковому, а на второй свечи от бокового к центральному.

Во втором случае размер под ключ уменьшается до 16 миллиметров. Расстояние между электродами свечей при этом составляет примерно 1 миллиметр.

Мы уже отмечали, что контроллер отвечает за управление зажиганием. Для максимально эффективного управления он считывает следующие данные:

Температура охлаждающей жидкости;
Наличие детонации;
Текущая частота вращения коленвала и его положение в данный момент;
Нагрузка на двигатель (расход воздуха).

Специальный датчик позволяет системе понять, в каком положении находится коленвал. Именно он передает на контроллер соответствующую информацию . После этого рассчитывается, как и в какой последовательности сработают катушки модуля.

Изначально кажется, что система устроена невероятно сложно. Но при эксплуатации модуля все становится куда проще. Для ремонта или обслуживания этой системы не потребуется тратить много времени. Процедуры довольно легкая и может быть выполнена своими руками.

Работа бесконтактной системы зажигания

Поворачивая ключ зажигания, ток от аккумулятора подается на монтажный блок.
С него ток низкого напряжение переходит на катушки, стартер и другие электрозависимые приборы системы.
Стартер начинает крутить двигатель. Одновременно с этим на транзисторный коммутатор поступает сигнал от датчика импульсов.
Коммутатор прерывает ток на первичной обмотке катушки, что позволяет создать ток высокого напряжения уже на вторичной обмотке.
Полученный ток идет на центральную клемму катушки и попадает на распределитель.
В зависимости от того, в каком положении находится коленчатый вал, ток передается по проводкам высокого напряжения к соответствующей свечи.
Из тока получается заряд искры, воспламеняющий топливно-воздушную смесь.

Проблемы со стартером

У многих владельцев ВАЗ 2110 возникала такая ситуация, когда не крутил стартер после вставки и проворачивания ключа. Они слышали характерные щелчки. Это говорит о том, что втягивающее реле не работает.

Но дело в том, что у «десятки» реле стартера, то есть зажигания, как таковое отсутствует. Вместо него работает втягивающее реле. На него подается плюсовой контакт от замка зажигания. Монтируют это реле на стартер. Оно имеет круглую форму и примерно в два раза меньше самого стартера.
