Насос охлаждающей жидкости: устройство и принцип работы

Конструктивные особенности

Основным элементом жидкостного поршневого насоса является полый металлический цилиндр, в котором и протекают все рабочие процессы, осуществляемые с перекачиваемой жидкостью. Физическое же воздействие на жидкость осуществляет поршень плунжерного типа. Благодаря этому элементу данный жидкостный насос и получил свое название.

Принцип работы поршневого насоса основывается на возвратно-поступательном движении его рабочего органа, действующего как гидравлический пресс. При этом в конструкции такой машины, в отличие от классических гидравлических устройств, присутствует механизм клапанного распределения, а также ряд дополнительных конструктивных элементов (в частности, кривошип и шатун, составляющие основу силовой части насоса жидкостного поршневого типа).

Устройство аксиально-поршневого насоса

Жидкостная система охлаждения

Жиддкостная система охлаждения более инерционна, двигатель медленно прогревается, но и медленно остывает. Кроме того, большая теплоемкость охлаждающей жидкости обеспечивают интенсивный и равномерный теплоотвод и меньшую температуру деталей.

Теплота, отводимая от двигателей, используется для подогрева впускного трубопровода и улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.

Приборы системы охлаждения:

радиатора 3, вентилятора 1, жидкостного насоса 8, рубашки охлаждения блока цилиндров, рубашки охлаждения головки блока цилиндров, термостата 10, патрубков 6,17 шлангов 9, расширительного бачка, приборов контроля температуры жидкости 13, сливных краников 18, 19.

Виды жидкостных систем охлаждения

Жидкостная система охлаждения может быть термосифонной и принудительной , открытой и закрытой . Большинство современных автомобильных двигателей оснащены принудительной системой охлаждения закрытого типа из-за ряда существенных преимуществ.

Закипевшая охлаждающая жидкость резко снижает эффективность системы охлаждения, так как в этом случае в жидкости образуются пузырьки пара, препятствующие циркуляции жидкости и теплообменным процессам. Поэтому современные автомобильные двигатели оснащаются закрытой системой охлаждения, позволяющей использовать более высокий нагрев жидкости без закипания.

Устройство и работа жидкостной системы охлаждения

В классическом исполнении жидкостная система охлаждения двигателя состоит из жидкостного и воздушного трактов. Жидкостный тракт системы включает в себя (см. рис. 1) : рубашку 6 охлаждения, термостат, радиатор 1, жидкостный насос 5, расширительный бачок 4 и трубопроводы.

Воздушный тракт системы состоит из радиатора 1, вентилятора 9 и направляющих элементов тракта (диффузора).

По малому кругу жидкость циркулирует при пуске холодного двигателя, обеспечивая его быстрый прогрев до рабочих температур. Когда двигатель прогревается, термостат обеспечивает циркуляцию охлаждающей жидкости по большому кругу, через радиатор.

Клапан термостата начинает открываться, пропуская охлаждающую жидкость в радиатор при температуре 70…87 ˚С.

Охлаждающая жидкость может подводиться к рубашке охлаждения двигателя через нижний пояс цилиндров, верхний пояс и головку блока цилиндров. Подвод охлаждающей жидкости через нижний пояс цилиндров характерен для дизелей, которые допускают повышение температуры головки блока цилиндров, способствующее лучшему воспламенению рабочей смеси от сжатия.

В двигателях с принудительным воспламенением, склонных к детонации при наличии в камере сгорания перегретых зон, охлаждающая жидкость подводится через верхние пояса (рис. 1,б) или даже через головку блока цилиндров (рис. 1,в) . В последнем случае нагретые участки головки блока цилиндров охлаждаются наиболее интенсивно.

Для подвода охлаждающей жидкости в рубашку охлаждения иногда применяют водораспределительные трубы 14 (рис. 1,в) , имеющие окна против каждого цилиндра. Благодаря этому достигается параллельный подвод охлаждающей жидкости одинаковой температуры ко всем цилиндрам и улучшается равномерность их охлаждения.

Контроль над работой системы охлаждения осуществляется с помощью датчиков и указателя температуры, а также сигнализатора аварийной температуры охлаждающей жидкости.

Датчики устанавливаются в системе охлаждения двигателя, а указатель и сигнализатор – на приборной доске (щитке приборов) в кабине водителя.

Теплота, отводимая жидкостью от деталей двигателя, используется для подогрева впускного трубопровода, улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.

Общие рекомендации по техническому обслуживанию помп

Помпа представляет собой алюминиевый или стальной корпус, внутри которого имеется рабочее колесо (крыльчатка), размещенное на валу со шкивом. Внутри конструкции располагаются специальные каналы, предназначенные для отвода и подвода ОЖ. На приводном валу находится крыльчатка, которая вращаясь, приводит ОЖ в движение. На другом конце вала располагается шкив.

Посмотрим на водяной насос вблизи!

• Это устройство расположено в корпусе, сделанном из алюминия, внутри которого вращается валик в двухрядном подшипнике, смазки которого хватает на весь период эксплуатации помпы. Наружное кольцо подшипника застопорено винтом.
• Зубчатый шкив запрессован в передней части валика, а крыльчатка на оборотной стороне. Крыльчатка фиксируется также стопорным кольцом, изготовленной из графитсодержащих материалов.
• Такая цельная конструкция устройства не позволит выполнить ремонт. И во время обнаружения неисправности помпы (люфт и прочее) — только замена.

Когда помпа неисправна или её работа происходит с некоторыми затруднениями в работе двигателя также могут наблюдаться изменения:

1. Плохая циркуляция охлаждающей жидкости, в следствии чего автомобиль быстрее греется и медленнее охлаждается.
2. Уровень охлаждающей жидкости падает.
3. Гул подшипников в моторном отсеке.

Признаки поддельной помпы. Это явно не именитый Gates

Для того, чтобы убедиться в полноценной работоспособности помпы, можно провести один, очень несложный тест. Для этого необходимо прогреть двигатель до рабочей температуры, после чего прикоснуться к верхнему патрубку радиатора охлаждения. Так, если жидкость циркулирует исправно в системе, вы почувствуете её достаточно интенсивными передвижениями внутри.

Обслуживание водяного насоса как таковое не производится, однако необходимо помнить о следующих вещах:

Очень важно использовать качественный и рекомендуемый производителем двигателя антифриз, в противном случае ресурс насоса значительно сокращается;
Ресурс помпы ограничен, и ее требуется регулярно менять, периодичность замены может составлять 60-90 тысяч и более км пробега;
При обслуживании системы охлаждения рекомендуется производить ее промывку специальными средствами, что обеспечивает удаление отложений и коррозии с крыльчатки и внутренних стенок корпуса насоса;
Периодически рекомендуется снимать насос, производить его дефектовку, ремонт или замену.

При снятии насоса обращают внимание на состояние крыльчатки (не должно быть сколов, трещин и деформаций), сальника (по дренажному отверстию, по наличию утечек) и подшипника (по продольному люфту). При выявлении неисправностей принимается решение о ремонте или полной замене помпы

Правильное обслуживание водяного насоса — залог длительной работы двигателя

Срок эксплуатации водяной помпы зависит от своевременного и правильного обслуживания. Насос нуждается в использовании только качественного антифриза. Он должен быть чистым, без грязи и пыли. В состав антифриза должны входить присадки против коррозии и антивспениватели. В противном случае, жидкость разъест элементы помпы.

Кроме того, важно проследить, чтобы подшипники были достаточно смазаны. Чрезмерное количество смазки также пагубно сказывается на работе детали

Сроки службы водяной помпы

Ресурс водяной помпы значительно сокращается при эксплуатации в условиях экстремальных температур. Комплектующая подвержена большему износу во время сильной жары или больших морозов.

Замену водяной помпы производят вместе с ремнем ГРМ (каждые 60 000 — 90 000 км пробега). Более качественные автозапчасти меняют через 120 000 — 180 000 км пробега.

Конструкция и особенности

Помпа – одна из главных составляющих системы охлаждения ДВС. Она представляет собой насос центробежного типа, включающий рабочее колесо и вал со шкивом. Корпус механизма может быть чугунным или алюминиевым. Также в корпусе предусмотрены каналы для отвода антифриза к крыльчатке. Между блоком цилиндров ДВС и корпусом имеется прокладка, что исключает утечку охлаждающей жидкости.

Основной рабочий элемент помпы – крыльчатка. Она создает давление жидкости в системе. Крыльчатка устанавливается на приводной вал. С обратной стороны вала имеется приводной шкив.

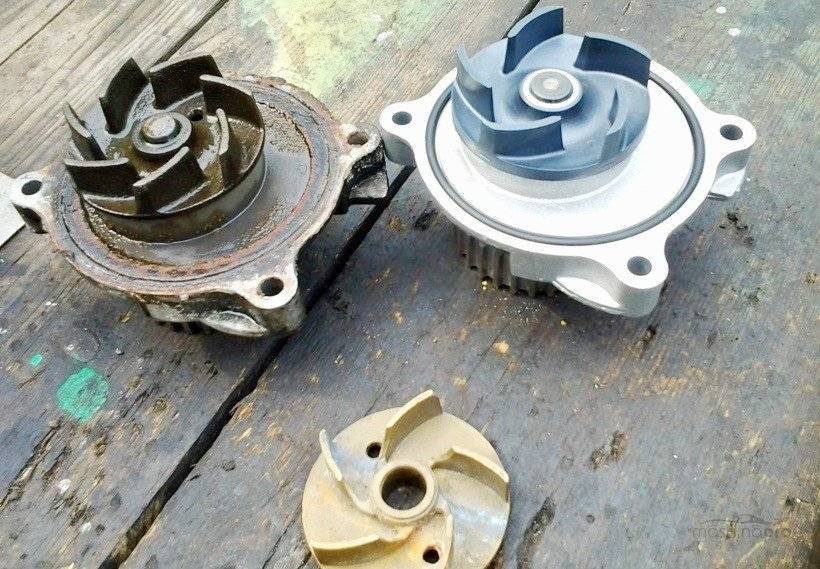

Крыльчатка помпы Крыльчатка помпы

Водяной насос устанавливается в передней части ДВС, зачастую около термостата. Помпа автомобильная имеет электрический или механический привод. Последний более распространен среди автопроизводителей. Такая помпа приводится в действие от шкива коленчатого вала ремнем. На машинах с цепным ГРМ это отдельный приводной ремень, а на ременных он может быть объединен с системой газораспределения. Принцип работы прост: шкив коленвала вращает ремень, а последний приводит в действие насос. Электрическая помпа имеет отдельный электродвигатель с системой управления (часто подобные насосы встречаются на немецких авто). Принцип ее работы заключается в следующем. Электронный датчик считывает температуру антифриза и дает сигнал на включение помпы только при +30°С и выше. Далее срабатывает кольцевая диафрагма, жидкость циркулирует по системе в полном объеме.

Что такое водяной насос помпа

От того какой принцип действия создания вакуумной камеры, насосы бывают разными.

А именно:

• Центробежные;
• Вибрационные;
• Вихревые.

Центробежный водяной насос перекачивает жидкость с помощью вращения рабочего колеса. Вращаясь, рабочее колесо создает центробежную силу, которая вытесняет потоки жидкости или воды на большие расстояния. Благодаря этому, давление в центре работающего рабочего колеса уменьшается, за счет чего происходит приток жидкости.

Чтобы водяной насос служил долго, его своевременно нужно обслуживать

Рабочей силой вибрационных водяных насосов является электромагнитный двигатель. Магнит под действием переменного тока притягивает и отпускает поршень, заставляя его менять свое положение десятки раз в секунду. Создающиеся вибрационные колебания способствуют всасыванию жидкости в рабочую камеру. После жидкость выталкивается в напорный патрубок через клапан. Вихревой насос имеет в корпусе плоский диск с радиально расположенными лопатками. Вакуум создается вращением ротора с периферическими лопатками.

Одной из разновидностей водяного насоса является водяная помпа. Водяная помпа представляет собой устройство, имеющее механический или электромеханический привод, который обеспечивает циркуляцию жидкости, забор воды из скважины или колодца.

Состоит помпа из:

• Корпуса;
• Крыльчатки;
• Вала;
• Сальника насосной камеры.

Водяные помпы также применяют для работы двигателей транспорта, на подлодках для работы балластных цистерн и корабельных доках для накачивания и откачивания воды.

Автомобильная помпа: внутри всё просто

Сам по себе водяной насос мотора довольно прост. Возьмём, для примера, отечественный автопром, где помпы имеют очень схожую конструкцию вне зависимости от марки и модели. Обычно этот узел состоит из таких запчастей:

• корпус;
• вал;
• крыльчатка;
• приводной шкив;
• сальник;
• подшипники.

В корпусе специальной формы устанавливается вал – главный элемент. С одной стороны на валу закреплён приводной шкив, который контактирует с ремнём ГРМ и от него получает энергию вращения, а с другой у него – крыльчатка, создающая циркуляцию антифриза по системе.

Отдельного внимания заслуживает сальник. Его задача предотвращать просачивание охлаждающей жидкости в полости, где находятся подшипники. Так как сальник имеет тенденцию к износу, рано или поздно антифриз попадает к подшипникам и находит выход из насоса, и об этом мы поговорим далее…

Конструкция и принцип действия насоса

Не помешает рассмотреть, из чего состоит и как работает автомобильная помпа. Элемент представляет собой корпус в виде крепежного фланца с отверстиями, изготовленный из алюминиевого сплава. К нему крепятся остальные детали:

• основной вал с подшипником запрессован в центральном отверстии корпуса;
• крыльчатка из пластика или металла насажена на внутренний конец вала;
• ведомый шкив (бывает зубчатый либо ручьевой) установлен на внешнем конце вала;
• чтобы тосол не вытекал наружу по оси, узел прохода вала сквозь корпус уплотнен специальным сальником.

Фланец водяного насоса прикручивается к блоку цилиндров или переходнику таким образом, что крыльчатка оказывается в потоке охлаждающей жидкости, а ведомый шкив располагается на одной оси с ведущим шкивом коленвала. Для уплотнения соединения под фланец ставится прокладка. Принцип работы помпы чрезвычайно прост: коленчатый вал двигателя вращает крыльчатку насоса посредством приводного ремня. Чем выше обороты двигателя, тем интенсивнее антифриз перекачивается по системе. Срок службы элемента составляет от 40 до 140 тыс. км пробега в зависимости от марки и модификации автомобиля. На дорогих импортных машинах перекачивающее устройство работает дольше, на отечественных авто – меньше.

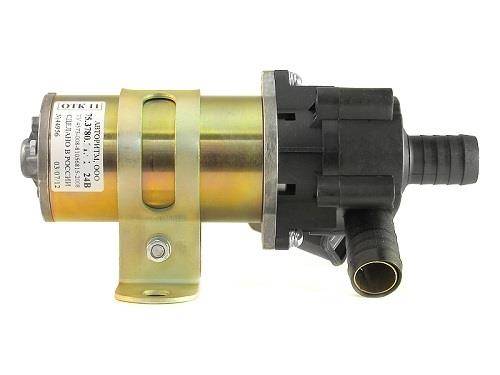

В некоторых автомобилях установлена помпа, действующая от собственного электрического привода. Такая новация не нашла широкого применения по причине удорожания конструкции и снижения надежности.

Замена помпы на 8-клапанной ВАЗ-2110, 2111, 2112

Она служит для нагнетания охлаждающей жидкости в системе, тем самым, обеспечивая ее циркуляцию и охлаждение всего мотора. Конструкция насоса состоит из корпуса, крыльчатки, подшипника и шестерни привода.

В автомобилях ВАЗ 2110 (8 клапанов) помпа расположена с правой стороны блока цилиндров двигателя (по ходу движения) под крышкой ремня газораспределительного механизма.

Она приводится в действие непосредственно ремнем ГРМ, который двигаясь, вращает приводную шестерню.

Основные неисправности

Признаками неисправной помпы являются:

• гул или шелест в районе привода ГРМ;
• подтекание охлаждающей жидкости из посадочного места помпы;
• механические повреждения ремня ГРМ (съеденные зубья, расслаивание, растрескивание).

Главной неисправностью насоса охлаждающей жидкости является выход из строя его подшипника, что может быть вызвано его износом или неправильной регулировкой натяжения ремня ГРМ. При выявлении этой неполадки насос подлежит замене.

Помпу рекомендуется менять вместе с ремнем ГРМ и натяжным роликом каждые 50 тыс. км пробега, а также при выявлении признаков, свидетельствующих о ее выходе из строя. Если своевременно не заменить насос охлаждающей жидкости, это может привести к:

• повреждению и обрыву ремня ГРМ, вследствие чего придется ремонтировать, или менять головку блока цилиндров вместе с газораспределительным механизмом, а также детали поршневой группы;
• перегреву двигателя, что чревато повреждением резиновых коммуникаций системы охлаждения, прокладки ГБЦ и клапанной крышки, деталей поршневой группы.

Цена помпы на восьмиклапанный двигатель ВАЗ 2110 составляет 700-1000 рублей. Стоимость ремонтных работ на станции техобслуживания – около 1000 рублей. Но за работу переплачивать необязательно. Заменить помпу можно и самостоятельно.

При покупке насоса обязательно обратите внимание на:

• производителя запчасти (ни в коем случае не покупайте детали незнакомых брендов);
• каталожный номер запчасти (штатная помпа для восьмиклапанника имеет номер 21081307010);
• наличие заводской упаковки;
• наличие в комплекте прокладки;
• наличие гарантийного талона на изделие.

Самостоятельная замена помпы на ВАЗ 2110 (8 клапанов)

1. Установите автомобиль на смотровую яму или эстакаду.
2. Откройте капот, отключите питание, сняв провод с минусовой клеммы аккумулятора.
3. Откройте крышку расширительного бачка.
4. Спуститесь в яму, подставьте под блок цилиндров емкость с широким горлом (не менее 5 л).
5. Открутите пробку для слива охлаждающей жидкости (ключ на 13), и слейте ее. Закрутите сливную пробку обратно.
6. Открутите 3 болта крепления кожуха привода ГРМ (ключ на 10).
7. Снимите кожух.
8. Установите коленвал в положение верхней мертвой точки первого цилиндра.

   Для этого выключите передачу и проверните ключом на 19 болт, фиксирующий шкив генератора до совпадения метки шестерни распредвала с меткой на заднем кожухе привода ГРМ.

9. Проверьте совпадение меток на маховике и картере сцепления. Для этого выньте резиновую заглушку на картере справа от блока цилиндров.
10. Зафиксируйте коленчатый вал в таком положении, вставив в зубья маховика большую шлицевую отвертку.
11. Ослабьте гайку, фиксирующую натяжной ролик (ключ на 17), и проверните его специальным ключом против часовой стрелки, ослабляя натяжение ремня ГРМ.
12. Снимите ремень и натяжной ролик.
13. Открутите 5 болтов крепления нижнего кожуха привода ГРМ, в т.ч. и 3 болта, фиксирующих помпу (головка или торцевик на 10). Снимите кожух.
14. Поддев отверткой корпус помпы, вытяните ее. Зачистите поверхность посадочного места от фрагментов старой прокладки.
15. Смажьте прокладку с обеих сторон автомобильным герметиком, усадите ее на корпус нового насоса.
16. Установите новый насос на место.
17. Сборочные работы проведите в обратном порядке. Будет лучше, если вместе с помпой вы замените и ремень, и натяжной ролик. Так вы будете точно знать ресурс всех этих деталей.
18. Осуществляя установку ремня ГРМ, проверьте его натяжение, провернув одно из его полей по горизонтали. Правильным считается натяжение, при котором ремень можно провернуть усилием пальцев не более чем на 90 градусов.

Заключение

Осуществив сборку, залейте охлаждающую жидкость до нужного уровня. Запустите двигатель и прогрейте его до рабочего состояния. Проверьте работу помпы, сжав верхний патрубок радиатора. При сжатии вы должны почувствовать, как двигается жидкость.

Это значит, помпа работает

Обратите внимание на температуру охлаждающей жидкости, а также на своевременность включения вентилятора охлаждения. Если все работает, как положено, значит, неисправность была успешно устранена

Рекомендации по выбору

Для правильного выбора насосного оборудования недостаточно ориентироваться на водяных насосов типа помпа фото или на видеорекламу, в таких случаях необходимо обращать внимание на целый ряд перечисленных ниже технических параметров

• Производительность оборудования указывает на то, какое количество жидкой среды водяная помпа способна перекачать в единицу времени. Прежде чем выбрать насос по данному параметру, следует рассчитать общую потребность в воде, которую должен обеспечивать насос соответствующей производительности.
• Важен также напор потока жидкой среды, который способен сформировать насос. Выбирая модель водяной помпы по значению создаваемого ей напора, необходимо сначала определить глубину подземного источника, из которого необходимо откачивать воду, а также рассчитать общую длину горизонтального участка трубопровода, по которому жидкая среда должна транспортироваться до точек водозабора. Кроме того, если вода после ее откачивания из подземного источника должна перемещаться по трубам или шлангу не только в горизонтальном направлении, но и в вертикальном, то высоту подъема также надо учесть в расчетах.
• Если выбирается помпа для воды бензинового или дизельного типа, то следует учитывать такой параметр, как расход топлива приводным двигателем, что напрямую влияет на экономичность эксплуатации устройства.

При выборе помпы следует обратить внимание на комплектацию оборудования

Как работает водяной насос

Назначение насосного оборудования – доставка жидкости к месту водоразбора. Независимо от конструктивных особенностей, принцип действия водяного насоса один и тот же. При включении электродвигателя в рабочей камере создается вакуум. Низкое давление внутри корпуса способствует засасыванию воды, которая перемещается к выходному патрубку. Напор на выходе имеет силу, достаточную для преодоления гидравлического сопротивления трубопровода.

Схема движения воды в вихревом насосе

Тип агрегата и конструкция рабочего органа определяют особенности его эксплуатации.

Центробежный насос

Агрегаты центробежного типа отличаются сочетанием высокой производительности и напора. Оптимальные рабочие характеристики обеспечили их популярность у потребителей. Из чего состоит центробежный водяной насос:

• корпус из прочного материала – сталь, латунь, бронза, чугун;
• ротор, вращающийся за счет электродвигателя;
• рабочее колесо с лопастями (крыльчатка);
• патрубки – входной и напорный.

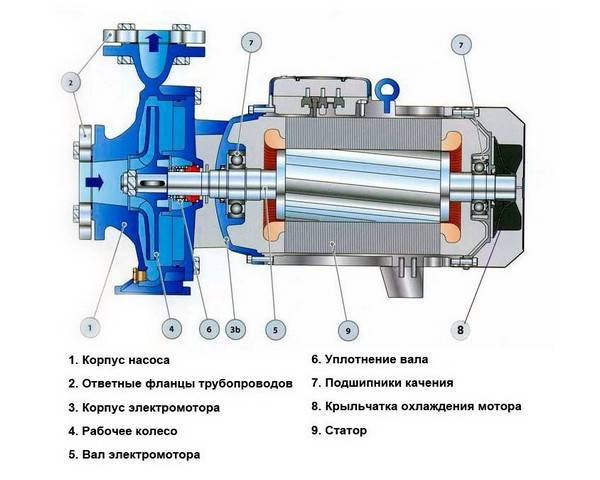

Устройство центробежного насоса

Вращающиеся лопасти рабочего колеса создают внутри корпуса центробежную силу. Жидкость затягиваются внутрь, прижимается к стенкам камеры, а затем под давлением выталкивается в трубопровод. Универсальный тип оборудования отличается широким разнообразием моделей. Агрегаты классифицируются:

• по способу установки – погружные, полупогружные и поверхностные;
• по направлению вала – горизонтальные и вертикальные;
• по количеству рабочих колес (ступеней) – одноступенчатые, многоступенчатые.

Преимущества устройств центробежного типа:

1. Функционирует при температуре до +350.
2. Прочность и долгий срок службы.
3. Высокий КПД.
4. Доступная стоимость.

Для организации водоснабжения и полива рекомендуются модели консольного типа. Они рассчитаны на перекачивание жидкости с примесями. Многоступенчатые установки обеспечат высокую производительность и бесперебойную работу по подаче воды. Консольные конструкции требуют защиты от внешнего воздействия, поэтому размещаются в помещении.

Вихревые насосы

Благодаря конструктивным особенностям оборудование способно создать мощный напор. Как работает водяной насос вихревого типа? Лопасти рабочего колеса при вращении образуют вихрь из перекачиваемой жидкости. Это свойство позволяет обеспечить высокий напор при небольших габаритах установки. Компактные модели используются для орошения садов и огородов. Они не чувствительны к попаданию в жидкость пузырьков воздуха, но быстро выходят из строя при попадании в воду механических примесей.

Вихревой механизм

Преимущества вихревых агрегатов:

1. Компактный размер.
2. Высокий напор, давление установки превышает аналогичный показатель центробежных моделей в 3-5 раз.
3. Простота конструкции облегчает обслуживание и ремонт.
4. Оборудование способно к самовсасыванию жидкости.

Среди недостатков – низкий КПД (около 45%) и чувствительность к абразивным частицам.

Вибрационные насосы

Агрегаты вибрационного типа применяются для организации полива и водоснабжения частных ломов и дач из индивидуального источника. Оборудование неприхотливо в эксплуатации, его можно использовать при перекачивании загрязненной жидкости. Работа устройства связана с воздействием магнитного поля на катушку с сердечником. Металлический сердечник связан с гибкой диафрагмой, которая при изгибании создает низкое давление в всасывающей камере. Жидкость поступает в корпус, а при возвращении сердечника и диафрагмы в начальное положение, выталкивается через выходной патрубок.

Вибрационные агрегаты

Достоинства вибрационных агрегатов:

1. Возможность перекачивать загрязненную воду, которая используется при раскачке колодцев и скважин.
2. Доступная стоимость оборудования.
3. Отсутствие трущихся деталей, увеличивает срок эксплуатации.

Вибрационные насосы не лишены недостатков:

1. Чувствительность к перепадам напряжения.
2. Разрушительное воздействие вибрации на стенки скважины.

К выбору насоса следует подходить ответственно, учитывая его надежность и потребительские характеристики. Основные критерии выбора оборудования: напор, производительность, чувствительность к загрязнению и потребляемая мощность. Приобретать агрегат следует с учетом условий эксплуатации и назначения, тогда он прослужит максимальный срок.

Замена помпы на 8-клапанной ВАЗ-2110, 2111, 2112

Она служит для нагнетания охлаждающей жидкости в системе, тем самым, обеспечивая ее циркуляцию и охлаждение всего мотора. Конструкция насоса состоит из корпуса, крыльчатки, подшипника и шестерни привода.

В автомобилях ВАЗ 2110 (8 клапанов) помпа расположена с правой стороны блока цилиндров двигателя (по ходу движения) под крышкой ремня газораспределительного механизма.

Она приводится в действие непосредственно ремнем ГРМ, который двигаясь, вращает приводную шестерню.

Основные неисправности

Признаками неисправной помпы являются:

• гул или шелест в районе привода ГРМ;
• подтекание охлаждающей жидкости из посадочного места помпы;
• механические повреждения ремня ГРМ (съеденные зубья, расслаивание, растрескивание).

Главной неисправностью насоса охлаждающей жидкости является выход из строя его подшипника, что может быть вызвано его износом или неправильной регулировкой натяжения ремня ГРМ. При выявлении этой неполадки насос подлежит замене.

Помпу рекомендуется менять вместе с ремнем ГРМ и натяжным роликом каждые 50 тыс. км пробега, а также при выявлении признаков, свидетельствующих о ее выходе из строя. Если своевременно не заменить насос охлаждающей жидкости, это может привести к:

• повреждению и обрыву ремня ГРМ, вследствие чего придется ремонтировать, или менять головку блока цилиндров вместе с газораспределительным механизмом, а также детали поршневой группы;
• перегреву двигателя, что чревато повреждением резиновых коммуникаций системы охлаждения, прокладки ГБЦ и клапанной крышки, деталей поршневой группы.

Цена помпы на восьмиклапанный двигатель ВАЗ 2110 составляет 700-1000 рублей. Стоимость ремонтных работ на станции техобслуживания – около 1000 рублей. Но за работу переплачивать необязательно. Заменить помпу можно и самостоятельно.

При покупке насоса обязательно обратите внимание на:

• производителя запчасти (ни в коем случае не покупайте детали незнакомых брендов);
• каталожный номер запчасти (штатная помпа для восьмиклапанника имеет номер 21081307010);
• наличие заводской упаковки;
• наличие в комплекте прокладки;
• наличие гарантийного талона на изделие.

Самостоятельная замена помпы на ВАЗ 2110 (8 клапанов)

1. Установите автомобиль на смотровую яму или эстакаду.
2. Откройте капот, отключите питание, сняв провод с минусовой клеммы аккумулятора.
3. Откройте крышку расширительного бачка.
4. Спуститесь в яму, подставьте под блок цилиндров емкость с широким горлом (не менее 5 л).
5. Открутите пробку для слива охлаждающей жидкости (ключ на 13), и слейте ее. Закрутите сливную пробку обратно.
6. Открутите 3 болта крепления кожуха привода ГРМ (ключ на 10).
7. Снимите кожух.
8. Установите коленвал в положение верхней мертвой точки первого цилиндра.

   Для этого выключите передачу и проверните ключом на 19 болт, фиксирующий шкив генератора до совпадения метки шестерни распредвала с меткой на заднем кожухе привода ГРМ.

9. Проверьте совпадение меток на маховике и картере сцепления. Для этого выньте резиновую заглушку на картере справа от блока цилиндров.
10. Зафиксируйте коленчатый вал в таком положении, вставив в зубья маховика большую шлицевую отвертку.
11. Ослабьте гайку, фиксирующую натяжной ролик (ключ на 17), и проверните его специальным ключом против часовой стрелки, ослабляя натяжение ремня ГРМ.
12. Снимите ремень и натяжной ролик.
13. Открутите 5 болтов крепления нижнего кожуха привода ГРМ, в т.ч. и 3 болта, фиксирующих помпу (головка или торцевик на 10). Снимите кожух.
14. Поддев отверткой корпус помпы, вытяните ее. Зачистите поверхность посадочного места от фрагментов старой прокладки.
15. Смажьте прокладку с обеих сторон автомобильным герметиком, усадите ее на корпус нового насоса.
16. Установите новый насос на место.
17. Сборочные работы проведите в обратном порядке. Будет лучше, если вместе с помпой вы замените и ремень, и натяжной ролик. Так вы будете точно знать ресурс всех этих деталей.
18. Осуществляя установку ремня ГРМ, проверьте его натяжение, провернув одно из его полей по горизонтали. Правильным считается натяжение, при котором ремень можно провернуть усилием пальцев не более чем на 90 градусов.

Заключение

Осуществив сборку, залейте охлаждающую жидкость до нужного уровня. Запустите двигатель и прогрейте его до рабочего состояния. Проверьте работу помпы, сжав верхний патрубок радиатора. При сжатии вы должны почувствовать, как двигается жидкость.

Это значит, помпа работает

Обратите внимание на температуру охлаждающей жидкости, а также на своевременность включения вентилятора охлаждения. Если все работает, как положено, значит, неисправность была успешно устранена

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

• охлаждающая жидкость (тосол или антифриз);
• радиатор;
• вентилятор;
• термостат;
• водяной насос (помпа);
• соединительные патрубки;
• расширительный бачок;
• отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.

В начало страницы
