Гидравлическая клапанная плита АКПП: принцип работы, основные неисправности, способы устранения

Возможные причины поломки

Неисправности гидроблока АКПП в большинстве случаев возникают из-за следующих причин:

короткое замыкание или обрыв проводов;
засорение клапанов, плунжеров, золотников;
повреждение муфт и каналов абразивом из масла;
высокая степень износа пружин, прокладок;
неисправность электроклапанов (соленоидов);
некорректная работа датчиков и платы;
нарушение герметичности резиновых трубок.

От причины поломки зависит сложность и стоимость ремонта. Например, неисправность проводки зачастую устраняется без демонтажа вариатора, тогда как для прочистки клапанов или замены расходников приходится снимать и разбирать коробку, что занимает больше времени.

Диагностика

Автоматические коробки передач уже стали популярными среди отечественных автомобилистов, хотя еще двадцать лет назад никто подумать не мог, что это случатся. В результате множества преимуществ востребованность данных агрегатов постоянно растет. Разумеется, как и любой другой узел в автомобиле, коробка-автомат может периодически выходить из строя или функционировать некорректно. На самом деле, проблем с агрегатом может быть множество, но если АКПП не переключает скорости, то единственным выходом является диагностика.

Но, в первую очередь, необходимо достоверно убедиться, что данная неисправность действительно связано с работой агрегата. Вы должны быть уверены, что все системы транспортного средства функционируют должным образом при невозможности переключения передач. В принципе, одной из основных неисправностей, по который АКПП не переключает передачи, зачастую является недостаток рабочей жидкости в системе. Как правило, обычно это связано с износившимся сальником агрегата, по причине чего жидкость уходит из АКПП.

Недостаток уровня смазывающего вещества в коробке может быть обусловлен следующими факторами:

Mazda 626 LX, 2.0i, 2001г.в.. На холодную включаю D, двигатель начинает троить, тупить и так далее. На R то же самое.

  1. Утечка жидкости. Масло может выходить через сальники коленвала, уплотнительную прокладку БЦ, уплотнитель маслофильтра или через масло отражательные колпачки. Если трансмиссионное масло (далее ТМ) уходит через сальники, то это свидетельствует об их износе, который может быть вызван использование химических веществ или некачественной смазки.

Уплотнительная прокладка блока цилиндров могла износиться по причине перегрева мотора или некорректной затяжки винтов при разборке и сборке двигателя. Если проблема заключается в масляном фильтре, то скорее всего, она связана с тем, что уплотнительная резинка не может удержаться в месте установки. Если масло вытекает из коробки-автомата из-за отражательных колпачком, то проблема заключается в их износе, вызванном перегревом.

Поломка вакуумного корректора. Внутри этого устройства есть специальная мембрана, которая реагирует на уровень разряжения в коллекторе. Если целостность данного элемента нарушается, то ТМ будет попадать в мотор авто. В данном случае агрегат может долгое время функционировать даже при значительно сниженном уровне смазки, но со временем он попросту выйдет из строя.
Если ТМ уходит в систему охлаждения. Если герметичность масляного радиатора нарушена, то смазка будет уходить в радиатор мотора, поскольку давление ТМ в радиаторе коробки-автомат всегда выше, чем давление в охладительной системе. А когда мотор выключается, начинается процесс утечки смазки в охлаждающую жидкость. В результате как в ДВС, так и в коробке-автомат начинает появляться эмульсия.

Когда антифриз попадает в коробку-автомат, он разъедает фрикционы, в результате чего на последних начинает образовываться коррозия. В том случае, если передачи не переключаются не так давно, то неисправность можно решить путем замены масляного радиатора. Также не лишним будет промыть коробку-автомат рабочей жидкостью. Проделав это, можно попытаться вернуть агрегат к жизни.

Если оборвался патрубок, который соединяет коробку-автомат с масляным радиатором. В данном случае из трансмиссии выйдет вся смазка за считанные минуты, поэтому агрегат попросту перестанет работать.

Автоматическая трансмиссия в разобранном виде

Это только малая часть причин, почему коробка-автомат может не переключать передачи. Более полный список представлен в таблице.

Post Views:
528

Диагностика и неисправности регулятора топлива

  • проседание или поломка рабочей пружины регулятора;
  • разгерметизация корпуса;
  • механический износ контактных поверхностей;
  • коррозия различных поверхностей;
  • загрязнение каналов.
  1. подклинивание – регулятор срабатывает не каждый раз, когда это необходимо, а периодически;
  2. неполное закрытие – топливо постоянно сливается в бак (обратную магистраль), независимо от давления;
  3. заклинивание в закрытом положении – слива топлива не происходит при любых параметрах.
  • Неустойчивая работа и остановка двигателя в режиме холостого хода.
  • Повышение расхода топлива.
  • Снижение мощности мотора.
  • Медленная реакция на нажатие педали управления дроссельной заслонкой.
  • Отсутствие плавного хода при разгоне автомобиля, наблюдаются рывки.
  • В выхлопе значительно увеличивается содержание вредных компонентов CO и CH.
  • Автомобиль не разгоняется.

Детальные способы анализа

Если на вашем транспортном средстве стоит АКПП, которая управляется за счет электронного блока, можно провести компьютерную диагностику. В этом случае придется использовать шнур для подключения к разъему OBD II и программное обеспечение, которое даст возможность чтения данных с АКПП. Цель подобных манипуляций — поиск кодов ошибок, которые записываются в памяти ЭБУ двигателя. Расшифровать полученные данные несложно. Если вы не смогли найти коды ошибок в интернете по модели вашего автомобиля, поищите их по модели АКПП.

Нужно учитывать важный момент: компьютерная диагностика не может выявить проблемы, связанные с плохими контактами либо окислением в разъемах электрической проводки. Поэтому дополнительно потребуется детальная проверка проводки и разъемов. Появление окисления, деформация проводов — все это может быть причиной сбоев в работе коробки передач. Изучение электропроводки предполагает следующие этапы:

Визуальный анализ (нужно искать «окислы», проверять целостность и соединения).
Использование мультиметра, с помощью которого можно осуществить проверку проводов. Также рекомендуется уточнить значение и параметр напряжения на контактах управляющего модуля.
Используется галогенная лампа и безопасный выключатель. Выполнив проверку электрической проводки без нагрузки, вы сможете уточнить наличие разрыва в цепи. Однако учитывайте, что качество контакта таким образом проверить невозможно.

Если у вас нет необходимого оборудования и достаточного опыта, вы можете выполнить диагностику АКПП в Москве в автосервисе «Сокольники».

Основные поломки


Признаки при которых необходим ремонт гидротрансформатора АКПП:

  1. Во время переключения передач издается легкий механический звук, исчезающий с увеличением оборотов. Возможно, сломаны опорные подшипники ГТ, нужно разбирать агрегат для оценки его состояния.
  2. При диапазоне скоростей 60 — 90 км/ час ощущается легкая вибрация коробки. Возможно, нужна замена трансмиссионной смеси, загрязненная жидкость забивает масляной фильтр. Неисправность устраняется заменой масляного фильтра и расходной смеси ГТ. Одновременно выполняется замена смазочного материала в двигателе и коробке.
  3. Возникают проблемы с динамикой машины — это симптом неисправности обгонной муфты. Нужно вскрывать ГТ и заменять поврежденную муфту.
  4. Автомобиль остановился, нет возможности продолжить движение. Нужна замена турбинного колеса или его шлицов.
  5. При заведенной машине слышно характерный шум. Возможно, сломан подшипник, расположенный между турбинным или реакторным колесом и крышкой ГТ. Стоимость ремонтных работ в такой ситуации не очень большая, но требует своевременного обращения на СТО.
  6. В момент переключения передач слышно громкий стук металла. Необходима проверка лопаток гидротрансформатора. Ремонт подразумевает замену износившегося колеса.
  7. Появление алюминиевой пудры в масле, взятом со щупа АКПП, свидетельствует об износе торцевой шайбы, нужно также проверить муфту свободного хода.
  8. Возникновение неприятного запаха плавящейся пластмассы, в районе коробки автомат — перегрев гидротрансформатора. Причины поломки: падение уровня трансмиссионной смеси, нарушение в работе системы охлаждения коробки. Устранит неисправность замена смазочного материала и проверка работоспособности системы охлаждения.
  9. Глохнет привод при переключении передач. Возможно, вышел из стоя блок управления гидротрансформатора.

Конкретно указать из-за чего сломался гидротрансформатор возможно после его вскрытия. Но есть неисправности, которые устраняются заменой смазочного материала, на них указывают соответствующие признаки поломок.

Послеремонтный монтаж АКПП

Если все поломки устранены, производим монтаж АКПП. Момент ответственный, спешка здесь неуместна. При данных работах следует придерживаться таких рекомендаций:

  • При установке АКПП на свое место проверяется мембрана на торцовое биение при помощи индикаторной головки. Если такой дефект имеет место, то ее надо заменить.
  • Радиатор промывается до того времени, пока бензин не станет чистым. Затем заливают литр трансмиссионного масла в ГДТ и ставят его на первичный вал. Нужно добиться надежного соединения и полной посадки. Затем нужно состыковать двигатель с коробкой по направляющим центрующим штифтам. Картеры должны примыкать полностью.
  • Закручивание болтов в коробке – это следующий этап. После чего проверяется отсутствие зазоров по всей плоскости. После подключения всех магистралей проверяется правильность состыковок.
  • На завершающем этапе заливают масло и проверяют работу АКПП на малых оборотах двигателя.

Ремонт и диагностика АКПП

своими руками – непростая, но осуществимая задача. Выбирая , начинающие автолюбители считают, что ее ремонт в домашних условиях невозможен. Это не так. Но перед тем как решиться на проведение таких ответственных работ в домашних условиях, нужно взвесить все свои возможности. Тогда вас не будут ожидать неприятные сюрпризы во время ремонта.

Гидравлическая клапанная плита (Valve Body, гидроблок, блок клапанов) это гидро-«диспетчер», узел коробки передач, состоящий из клапанов, датчиков, аккумуляторов и соединяющих их каналов.

Гидроблок управляется с помощью электросигналов от компьютера и распределяет\направляет давление масла от маслонасоса в нужный барабан сцепления для переключения передач в АКПП

Наиболее частые объекты ремонта

Несмотря на всю сложность классического гидротрансформатора, в большинстве случаев удается восстановить работоспособность коробки. При обладании навыками ремонта, наличии подходящего инструмента и подъемника, такая задача вполне по силам. Особенно, если АКПП имеет проверенную конструкцию без ультра сложных опций.

Независимо от модели агрегата, наиболее характерными изнашиваемыми объектами называют:

  1. Износ фрикционов и тормозной ленты. В эту группу также относят насос, суппорты, детали планетарных механизмов.
  2. Износ элементов гидротрансформатора: обгонная муфта, главный блокировочный фрикцион, втулки, вошеры и др.
  3. Повреждение элементов привода коробки передач, а также электронного блока управления.

При обнаружении течей масла по корпусу АКПП потребуется проверить и заменить сальники. В обязательном порядке меняется фильтр при его наличии и техническая жидкость.

  1. Проверка уровня масла в корпусе коробки передач.
  2. Оценка качества установки электрических разъемов и механических креплений.
  3. Оценить четкость смены режимов на холостом ходу.
  4. Проанализировать коды ошибок ЭБУ.
  5. Оценить работу коробки в движении.
  6. Проверить давление внутри АКПП.

Типичные неисправности гидроблока АКПП

По мнению многих автослесарей, ремонт гидроблока является одним из сложнейших направлений обслуживания автомобиля, и в тоже время основным узлом автоматической трансмиссии. Данный узел выполняет крайне важную функцию направления потока трансмиссионной охлаждающей жидкости. Кроме того, он отвечает за процесс переключения скоростей при помощи электронного блока. Схемы гидроблока могут быть разными, однако принцип работы и его функции всегда одинаковы.

Гидроблок во время движения автомобиля с автоматической коробкой передач подвергается сильным нагрузкам, поэтому несоблюдение правильного режима эксплуатации может привести к его поломке

Так, например, в холодное время года очень важно, перед тем как начать движение, прогреть трансмиссионную жидкость. Это необходимо для нормальной работы гидроблока и коробки в целом

Из-за чего случаются неполадки с гидроблоком?

Неисправности гидроблока акпп часто возникают в результате нарушений в системе охлаждения, если владелец не будет регулярно менять охлаждающую жидкость. Нужно отметить, что это не только самый важный, но и самый ломкий элемент трансмиссии. Из-за постоянных нагрузок он изнашивается быстрее других узлов. Устранить поломку самостоятельно, как и определить причину неисправности, весьма затруднительно, так как для диагностики следует демонтировать коробку передач. АКПП технически устроена гораздо сложнее механической, поэтому ремонт или замена ее узлов будет стоить больших денег. В этом случае самодеятельность может нанести больший вред, чем сама поломка.

Самостоятельный ремонт гидроблока — возможен ли?

Некоторые водители, наблюдавшие за работой мастера в салоне, не видят сложностей в самостоятельном ремонте АКПП. После демонтажа и вскрытия корпуса коробки передач проверка клапанов, скорее всего, покажет, что они нуждаются в прочистке. Но вот без специального оборудования сделать это практически невозможно. Все, что сможет сделать водитель в домашних условиях, даже обладая опытом, это заменить пружины, которые довольно быстро изнашиваются. Теперь необходимо выполнить обратную сборку. Как показывает практика, допущение даже небольшой ошибки при сборке коробки передач чревато печальными последствиями.

Довольно часто причина поломки гидроблока кроется в загрязнении деталей от работы фрикционов. Залипание золотников также является причиной толчков во время переключения скоростей. Неисправная работа даже одного клапана гидроблока ведет к потере давления в сцеплении, неисправности фрикционов, потере одной из скоростей.

При появлении неисправностей чем раньше водитель организует капремонт гидроблока, тем меньшими затратами он обойдется. В процессе капремонта мастер полностью переберет гидроблок, прочистит клапана, поменяет пружины и расходники. Эта процедура подарит агрегату еще несколько лет жизни. Водители, тянущие до последнего с ремонтом, зачастую вынуждены покупать новый мозговой центр коробки. В отдельных случаях требуется полная замена АКПП.

Почему АКПП не переключает передачи

Вариаторная коробка передач больше всего подвержена риску преждевременного износа ремня, если вы эксплуатируете CVT не по правилам. Ремень увеличивается в размерах от резких стартов, начала движения на холодную. Он уже больше не выполняет свою функцию, как полагается. Поэтому машина задумывается при переключении кулисы автомата, дергается, не переключает плавно режимы.

Если вы самостоятельно разбираете АКПП, а до этого меняли трансмиссионную жидкость, и ничего не помогло, то обратите внимание на фрикционные диски

Износ фрикционных дисков

Если автомат не переключает скорости, то первой проблемой становится износ металлических механизмов, которые играют важную роль в работе коробки.

  • износ фрикционных дисков. Обнаруживает себя пробуксовкой, когда вы переключаете кулису с задней передачи в режим «D». А движение возможно только на второй скорости;
  • износ дисков муфты прямого хода, повреждение масляных колец обнаруживается себя пробуксовкой при движении автомобиля вперед. Порой машина встает и не желает двигаться ни в каком режиме, переключает только на заднюю скорость;
  • приваривание фрикционов к стальным дискам. В этом случае автомобиль двигается только при переключении кулисы передач в положение «Нейтраль»;
  • фрикционная пыль забивает фильтр. Это первые признаки износа этих деталей автомата. Вы будете наблюдать некоторую пробуксовку, когда автомат переключает скорости.

Если вы новичок, то всегда будьте внимательны к поведению автомата. Проблемы, связанные с фрикционами при длительном игнорировании, приводят к капитальному ремонту

Когда проверяете уровень смазывающего средства обратите внимание на металлическую или черную пыль. Это первые признаки износа фрикционов и стальных дисков

АКПП не переключает передачи: признаки

При движении селектор АКПП находится в положении «D», но при этом автомобиль отказывается реагировать на манипуляции с педалью акселератора и просто не едет. В этом случае водитель переводит АКПП в ручной режим (при наличии), при этом передачи могут начать переключаться.

При переключении селектора АКПП в режим «S» (если этот режим предусмотрен в данной трансмиссии) не происходит изменений в характере переключения передач. Для того чтобы достичь желаемого результата, водитель должен перейти на ручной режим управления АКПП.

  • Во время движения автомобиля при переходе с ручного управления АКПП в автоматический режим D, скорость падает и коробка не переключается.
  • При переключении скоростей на АКПП включается только задняя скорость;
  • Нередко встречаются случаи, когда автомобиль попросту не заводится даже при нейтральном положении селектора АКПП.
  • Нет движения вперед, автомобиль «буксует» на месте. При этом задняя скорость в норме.
  • Коробка АКПП выше третьей передачи не переключается или включается только третья передача.
  • При переключении селектора в положение «D» или «R» автомобиль не двигается с места.
  • В начале движения коробка пробуксовывает, однако, после набора скорости, машина едет нормально.

Часто подобные сбои в работе АКПП приводят к тому, что ЭБУ включает аварийный режим коробки-автомат. Если автовладелец столкнулся с одной из описанных выше проблем, в первую очередь, необходимо провести компьютерную диагностику неисправностей АКПП.

Основные причины неисправностей коробки автомат

В списке основных неполадок АКПП следует выделить:

  • Износ фрикционных дисков муфты прямого хода, износ или обрыв манжет поршня муфты, износ или поломка колец муфты, залегание одного из клапанов гидроблока (нет движения вперед).
  • Износ фрикционных дисков, манжет поршня муфты или поломка масляных уплотнительных колец муфты. Нарушено шлицевое соединение в корпусе барабана (коробка автомат выше третьей передачи не переключается).

Выход из строя тормозной ленты или обрыв манжет поршня самой тормозной ленты. Поврежден шток поршня тормозной ленты (автомобиль не двигается с места при переключении селектора в положение «D» или «R»).

  • Износ шлицов ступицы турбинного колеса в гидротрансформаторе или выработка фрикционов муфты переднего хода (пробуксовка автомобиля).
  • В центробежном переключателе скоростей заклинило регулирующий клапан или вышла из строя косозубая шестерня на валу переключателя скоростей.

Признаки неисправности гидроблока

Симптомы

Характерным признаком неисправности гидроблока акпп являются повышенные вибрации и скрежет при смене передач. В отдельных случаях может отмечаться полная остановка работы двигателя при приключении селектора из режимов Parking в режим Drive. Так же довольно часто неисправность проявляется толчками, ударами и пробуксовками между передачами. Современным автомобилям, оснащенным многочисленными датчиками, при поломках выводят сообщение о повреждении коробки передач. Определить точно причину поломки можно лишь подключив компьютер к диагностическому оборудованию и проведя соответствующие тесты коробки передач. В данном случае вы сможете установить вышедший из строя элемент. Однако точно сказать характер поломки даже после проведённой компьютерной диагностики невозможно. Необходимо производить демонтаж гидроблока и его разборку.

Самостоятельный ремонт — возможен ли?

Выполнить ремонт гидроблока могут в специализированных мастерских и сервисных центрах. Ремонт гидроблока акпп своими руками возможен лишь в том случае, если у вас имеется практический опыт работы с подобными запчастями. Вам потребуется демонтировать (в некоторых случаях) АКПП, вскрыть корпус и первым делом проверить клапаны. Самостоятельно очистить их у Вас скорее всего не получится, т.к. для этого используется профессиональное оборудование. Так же обязательно проверьте пружины гидроблока, которые имеют тенденцию к износу. Большое значение имеет обратная сборка конструкции гидроблока, если Вы допустите ошибку — последствия могут быть намного печальней замены одной лишь детали в сборе. Как вы можете заметить, провести ремонтные работы может лишь опытный специалист при наличии у него соответствующего оборудования.

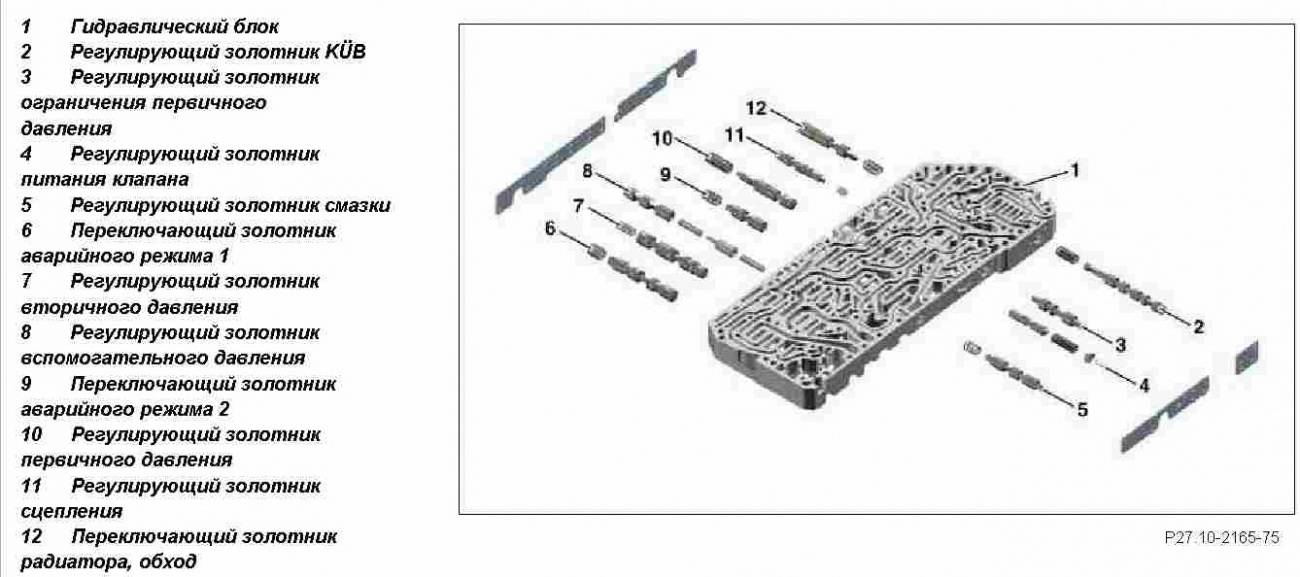

Схема гидроблока

Стоимость ремонта гидроблока напрямую зависит от характера поломки. Так, например, достаточно часто отмечаются проблемы с пружинами, клапанами, блоком соленоидов. Во многих автосервисах не берутся за ремонт, мотивируя это тем, что в сборе заменить его будет дешевле. Это не всегда так, Вы можете обратиться к нам и мы с радостью выполним ремонт гидроблока недорого и качественно. Из-за того, что конструкция гидроблока является достаточно сложной, состоящая из большого количества деталей — требуется обладать огромным запасом знаний и опытом, чтобы выполнять такой ремонт. Стоимость такого ремонта может составить от 10.000 рублей , до нескольких десятков тысяч рублей. Так же существует проблема забитого гидроблока, когда золотники клапанной плиты начинают залипать. В отдельных случаях имеет смысл провести замену сломавшегося элемента, а не пытаться проводить дорогостоящую и сложную процедуру восстановительного ремонта.

Ремонт Гидроблока АКПП — Видео

Из профилактических мероприятий для предупреждения поломок гидроблока мы рекомендуем вам пристально следить за состоянием системы охлаждения акпп. Именно неправильная работа системы охлаждения является одой из самых распространенных причин повреждения данного элемента.

Также автовладельцу следует правильно эксплуатировать свой автомобиль и автоматическую коробку в частности. Не следует в особенности в зимнее время года начинать движение автомобиля не прогрев предварительно масло в коробке передач. Данная процедура занимает всего несколько минут и позволяет с лёгкостью выводить температуру масла в коробке передач и гидроблоке на необходимую температуру. Тем самым вы сможете обеспечить качественное охлаждение и смазку подвижных элементов.

Для прогрева коробки передач вам необходимо перевести селектор в положение Драйв (D) и удерживать тормоз в течение одной минуты. Сразу после этого вы можете начинать движение. Также следует помнить о том, что после начала движения на холодной машине не рекомендуется раскручивать мотор выше 3000 оборотов в минуту. Следуя этим нехитрым правилам, вы сможете защитить коробку передач и гидроблок от повреждения и продлите беспроблемный срок эксплуатации вашего автомобиля.

Источник

Ремонт плиты

Ремонт гидроблока АКПП своими руками возможен, но не рекомендуется по причине того, что сам узел весьма сложен и имеет множество зависящих друг от друга систем. Для восстановления узла придется полностью снимать коробку передач. Прочистка многочисленных клапанов производится на специальном оборудовании. Помимо этого работа механизма приводит в движение всю коробку передач, и при его неправильном функционировании возможны гораздо более серьезные поломки.

Поэтому производить ремонт гидроблока АКПП своими руками можно только при наличии опыта проведения таких работ. К счастью, кроме плиты в коробке передач есть и другие узлы, которые можно подвергнуть диагностике, дефектовке и ремонту. У разных марок машин могут быть отличия. Поэтому лучше рассмотреть особенности по порядку.

Профилактика неисправностей

Лучший способ разрешения проблемы — ее предотвращение. Вкратце рассказав о распространенных неполадках (более детальный анализ будет приведен ниже), выделим и определенные профилактические меры — правила, соблюдение которых пусть и не гарантирует отсутствие неисправностей АКПП, но серьезно снижает их вероятность:

Рабочая жидкость. Регулярная замена смазывающей жидкости — залог отсутствия проблем с АКПП. Игнорируя это правило, вы существенно снижаете эксплуатационный срок коробки передач.
Прогрев. Выше уже было сказано, что зачастую поломки случаются в зимний период. Обязательно прогревайте автомобиль: это позволит минимизировать вероятность неисправностей, которые связаны со смазкой подвижных элементов системы.

Езда. АКПП изнашивается намного быстрее при «агрессивном» стиле езды. Не стоит напрасно «прибавлять скорость», даже когда ситуация на дороге располагает к подобному. Регулярная работа двигателя на высоких оборотах приводит к стачиванию элементов и сгоранию фрикционов трансмиссии.

Соленоид: как проверить и почему данный элемент выходит из строя

Итак, работой соленоидов АКПП управляет ЭБУ коробкой автомат. Блок управления постоянно посылает на клапан сигналы-импульсы определенной частоты. Простыми словами, соленоид фактически контролирует давление масла, которое, в свою очередь, является рабочим телом в устройстве автомата.

Если просто, соленоид представляет собой устройство, где металлический стержень обвит спиралью, по которой идет постоянный ток. Стержень в корпусе подвижен, когда ток воздействует на спираль, это заставляет стержень двигаться от конца спирали к ее началу.

Также в устройстве такого соленоида (электроклапана) имеется пружина, которая усилием возвращает стержень в заданное положение. Не вдаваясь в подробности, задачей соленоида является перекрытие или открытие канала для трансмиссионного масла.

Соленоиды стоят в гидроблоке (гидравлическая клапанная плита, блок клапанов АКПП) и вставлены в канал, фиксируются болтом и прижимной пружиной. Также к соленоиду присоединен шлейф или разъем проводки для соединения с блоком управления (ЭБУ АКПП).

Обратите внимание, часто проблемы в работе АКПП связаны с выходом из строя проводки, то есть ЭБУ попросту теряет связь с клапаном и автомат не может работать нормально. Также не редкость, когда сам соленоид может выйти из строя

При проверке важно учитывать, какой тип устройства используется на той или иной АКПП, так как существуют соленоиды нескольких видов

Виды соленоидов коробки — автомат

Если первые соленоиды работали по принципу «открытие/закрытие», то в дальнейшем устройство эволюционировало, превратившись в гидравлический клапан. Если коротко, соленоиды-регуляторы могут быть шариковыми и золотниковыми (имеют клапан – золотник).

Соленоид получил отдельный канал для масла и шариковый клапан для открытия и закрытия этого дополнительного канала. Последующее совершенствование конструкции позволило создать несколько каналов, которые отдельно перекрываются шариковыми клапанами.

Еще можно выделить различие соленоидов как по конструкции, так и назначению. Например, линейные (пропорциональные), которые позволяют менять отдельные соленоиды без замены всего гидроблока. Тип VFS (Variable Force Solenoid) прост конструктивно, однако более сложен в управлении, имеет меньший ресурс, чем линейные аналоги.

По функциональному назначению выделяют соленоиды ЕРС (LPC, Line Pressure Control, клапан линейного давления). Это «основной» клапан, которые распределяет жидкость на остальные каналы. Еще существует клапан ТСС, так как отвечает за блокировки муфты гидротрансформатора.

Кстати, это соленоид первым выходит из строя на многих АКПП, так как через него поступает разогретое и загрязненное масло из ГДТ. Еще можно отметить shift solenoid (переключатель). Элемент отвечает за включение передач «вверх» и «вниз» и т.д.
