Радиатор охлаждения двигателя – как не дать мотору перегреться?

Ремонт сотовой части

Ремонт самих алюминиевых сот все время вызывал сильную головную боль, как у хозяев автомобилей, так и у мастеров. Главной причиной является, как иногда очень сложная, и почти неподдающаяся ремонту конструкция, так и довольно тонкий металл у радиаторов, не имеющих в конструкции так сказать, «слабых мест». Но рассмотрим все по порядку.

Сборные радиаторы

Первый вид, который мы опишем – это сборный радиатор автомобиля, который, как уже выше говорили недорогой, но его качественный ремонт требует довольно больших материальных вложений, но при этом руками профессионалов вполне возможет. Конструкция состоит из сотовой части, которая, между прочим, если и ломается, то не часто, как правило, первыми выходят из строя резиновые уплотнители. Круглые соты фиксируются к сетке с помощью вальцовки, через резиновый уплотнитель, который в начале жизни пластичный.

Но это лишь сначала, и только при заливке качественного тосола, затем же прокладка превращается просто в страшное зрелище. К примеру, ресурс немецкого радиатора, который эксплуатируется на качественном тосоле, примерно 11-16 лет, советского – 7-11 лет, ресурс современного и китайского – иногда может быть от 20 минут до нескольких лет.

Если спайка центральной части этого радиатора (ну, протер, или пробил отверткой) возможна с помощью специальных припоев, то выгодно и качественно для обеих сторон, сделать ремонт «зловещего соединения» почти невозможно. Некоторые мастерские, в свое время разработали состав, который дает возможность припаять к стальной сетке алюминиевые соты, но, естественно, пользоваться им в ремонте, к примеру, изделий для ВАЗ-2107 нецелесообразно, этот вариант хорошо подходит лишь при ремонте «иномарок» .

Цельнопаянные радиаторы

Это уже более продвинутое изделие, которое и требует при ремонте продвинутого, и дорогостоящего вмешательства. Так как цельнопаянный агрегат почти не встретить в бюджетных автомобилях (к примеру, Daewoo Lanos устанавливает цельнопаянный вариант, при этом Daewoo Sens, наборной) чуть более дорогая стоимость ремонта почти все время себя оправдывает.

Осложнение пайки, к примеру, угловых пакетов сот объясняется тем, что различная толщина металла не дадут мастеру, даже профессионально обращающемуся с горелкой, расплавить припой, температура которого часто достигает 500-650 градусов, и в это же время не повредить пластмассовый бачок.

Снимать его для этого тоже нецелесообразно, при этом можно повредить заводское соединение, альтернативой является качественный фотополимер или полимер.

В качестве итога, хотелось бы сказать, что алюминиевые радиаторы автомобиля с их пластмассовыми бачками хоть и довольно сложны в ремонте, но при грамотном подходе, и качественных материалах дают возможность добиться отличных результатов.

Ремонт радиатора в автомобиле зачастую приходится делать в тех случаях, когда в системе охлаждения двигателя возникают проблемы. Как всем известно, радиатор является важнейшей деталью в системе охлаждения автомобиля. Именно в нём антифриз расстается с избыточным теплом, создавая двигателю оптимальный температурный режим работы.

Читать также: Фаза цвет провода синий или белый

Одним из главных симптомов неисправного радиатора охлаждения автомобиля становится перегрев двигателя. Откладывать решение этой проблемы нельзя, так как при перегреве повышается износ деталей мотора и в дальнейшем существует большая вероятность выхода силового агрегата из строя, что потребует значительных денежных вливаний на его ремонт.

Внизу страницы смотрите видео о том, как самостоятельно запаять радиатор охлаждения в домашних условиях.

Ниже мы опишем основные способы ремонта радиаторов охлаждения автомобилей своими руками, и что нужно делать, если вдруг потек радиатор.

Способы ремонта радиатора своими руками

Несложный ремонт радиаторов автомобиля, например, устранение небольшой течи, по силам выполнить самостоятельно большинству автолюбителей.

Другое дело – пайка радиатора охлаждения двигателя. Здесь без опыта не обойтись (смотрите видео ниже). Как мы уже отмечали, большинство проблем с радиатором автовладелец может устранить своими руками. В одних случаях удастся обойтись только потерей драгоценного времени, а в других придется приобрести в магазине специальные ремонтные составы и материалы. Все зависит от поломки и вида ремонта.

Снятие радиатора. Практически любой ремонт радиатора требует снятия его с автомобиля. И здесь автомобилиста ожидают неприятные сюрпризы.

  1. Сначала необходимо слить охлаждающую жидкость из системы. Если двигатель перед этим был сильно разогрет, то необходимо выждать около часа, чтобы случайно не получить ожоги при сливании. В некоторых авто имеются сливные отверстия в нижней части радиатора или блока цилиндров. Если же производитель не предусмотрел отверстий для слива, то придется снимать гибкий шланг с нижнего патрубка радиатора. Перед сливом жидкости необходимо поставить под моторный отсек емкость для сбора антифриза.
  2. Когда жидкость будет слита, нужно отсоединить гибкие шланги, которые соединены с радиатором, отключить электрическую проводку от датчиков и вентилятора, и открутить крепежные элементы. Радиатор можно извлечь вместе с вентилятором или без него. Все зависит от удобства действий.

Очистка внутренних полостей радиатора. Одним из простых способов ремонта радиатора является очистка внутренних полостей от загрязнений и отложений. Желательно иметь под рукой проточную воду, чтобы создать необходимый напор.

  • Для удаления накипи и других отложений лучше всего приобрести специальное средство. Останется развести его в воде согласно рекомендациям изготовителя и залить внутрь радиатора. Предварительно отверстия радиатора необходимо заглушить, чтобы жидкость для очистки некоторое время могла растворять загрязнения. Когда будет выдержано время очистки, останется слить “жижу” и промыть внутренние полости в проточной воде.
  • При удалении маслянистых загрязнений можно воспользоваться органическими растворителями, например, бензином, сольвентом или уайт-спиритом. Но сначала нужно при помощи деревянной лопатки или палочки удалить густую массу в районе патрубков. Затем в радиатор вливается небольшой объем растворителя, отверстие закрывается, после чего радиатор следует слегка потрясти. После полной очистки останется промыть внутренности радиатора проточной водой.

Далее рассмотрим способы ремонта и устранения течей в радиаторе охлаждения.

Основные причины по которым перегревается двигатель

Нарушение в работе системы охлаждения часто становится причиной перегрева двигателя. Некоторые из них водитель может устранить самостоятельно. В конце этой статьи вы найдете видео с инструкцией, что нужно делать, если перегревается двигатель.

И так, семь самых распространенных причин, почему перегревается двигатель:

  1. Недостаток антифриза. Эта проблема выявляется при ежедневном осмотре уровня охлаждающей жидкости в расширительном бачке. Необходимо выявить причину снижения уровня (возможно, необходим ремонт радиатора или потёк шланг) и после её устранения долить антифриз до требуемой отметки.
  2. Заедание термостата. Определить эту неисправность можно по показаниям прибора в салоне. Если стрелка постоянно отклоняется, не останавливаясь на отметке 80-90 °С, то, скорее всего, не исправен термостат. Вторым доказательством вероятной поломки станет холодный патрубок, соединяющий мотор с радиатором. Придется снимать термостат для ремонта или замены.
  3. Не работает водяная помпа. Отсутствие циркуляции антифриза приводит к нагреванию жидкости в рубашке охлаждения, при этом и патрубки, и радиатор остаются холодными. Насос подлежит срочной замене.
  4. Не включается вентилятор. Эта проблема возникает при длительной езде в пробках. Причиной часто бывает неисправный датчик температуры, реле или электромотор вентилятора. Опытный автомобильный электрик быстро найдет причину неполадки и заменит неисправный прибор.
  5. Пробой прокладки головки блока цилиндров. Частой причиной перегрева двигателя становится нарушение целостности прокладки ГБЦ, в результате горячие газы проникают в систему охлаждения, сильно нагревая антифриз.  Это очень серьезная поломка, при которой двигатель подлежит разборке и ремонту. Подробности здесь: как проверить пробита ли прокладка ГБЦ.
  6. Попадание масла в систему охлаждения. В некоторых автомобилях для охлаждения моторного масла используются радиаторы, по которым циркулирует антифриз. Нарушение герметичности в таком радиаторе, а также пробой прокладки ГБЦ иногда приводят к появлению масла в охлаждающей жидкости. Смесь масла и антифриза превращается в густую массу, которая забивает трубки радиатора, что приводит к перегреву двигателя. В таком случае охлаждающую жидкость нужно заменить, предварительно устранив причину появления масла.
  7. Паровой клапан не держит давление. В результате температура антифриза превышает допустимый максимум и двигатель перегревается. Клапан нужно промыть или заменить.

Каждый автомобилист должен помнить, что поддержание оптимального температурного режима двигателя станет залогом долгой и безотказной работы силового агрегата. Достаточно затратить несколько минут своего времени, чтобы проанализировать ситуацию и принять правильное решение относительно ремонта.

Как определить существенный ли недостаток?

Потребителю не нужно точно устанавливать существенность дефекта технически сложного товара. Достаточно заявить о существенном недостатке, а уж правда это или нет забота продавца.

  • Если товар неоднократно ломался или из строя вышла главная и дорогостоящая составная часть, например, материнская плата у ноутбука, компрессор у кондиционера, устройство помола бобов у кофемолки, то существенность неисправности налицо.
  • В других случаях необходимо ориентироваться на личный жизненный опыт, элементарные знания и т.п. Допустим, у холодильника сломалась дверная ручка, у автомобиля генератор, у компьютера клавиатура, то конечно, это будет простой недостаток качества товара.

При любых сомнениях достаточно просто обратиться к продавцу с проблемой и заявить о желании распорядиться дальнейшей судьбой товара. Продавец сам проведет проверку и сообщит о результатах.

С этой проверкой можно не согласиться. Тогда продавец обязан провести за свой счет независимую экспертизу товара. При ней, как и при проверке товара, покупатель вправе присутствовать.

Результаты экспертизы выражают наиболее авторитетное мнение об характере поломки. Но и в этом случае собственник товара может несогласиться и в судебном порядке оспорить заключение.

Причины перегрева двигателя

Патриархи автомобильного ремонта много лет назад разработали главный принцип поиска причин перегрева мотора: — «Либо где-то слишком сильно греют, либо где-то недостаточно охлаждают».

Источник тепловой энергии у автомобиля один — его двигатель, точнее – его цилиндры, где происходит сгорание топлива.

Для устранения этих причин закипания антифриза требуется «хирургическое вмешательство» и относительно сложный ремонт. Но пусть вас это не пугает – перечисленные симптомы дают о себе знать задолго до того, как встанет ребром вопрос «почему кипит машина». Всё исправить можно быстро и недорого, если заранее посетить хорошую станцию техобслуживания с грамотными мастерами, где движок приведут в порядок. Но если «пустить дело на самотёк», то вскипание тосола по вышеописанным причинам будет означать одно – очень скорую необходимость поиска внушительной суммы денег для восстановления мотора.

Небольшое отступление о дизелях

Причин для закипания дизельного двигателя, особенно современного – минимум. Это обусловлено его высоким КПД. Подавляюще большая часть тепловой энергии преобразуется в механическую, теплоотдача в систему охлаждения невелика. Причём настолько, что её иногда не хватает для достойного обогрева салона зимой, и климатическую установку приходится снабжать электрообогревателями – ОЖ успевает остынуть, не дойдя до «печки». Поэтому системы охлаждения дизелей с Common Rail (HDi, TDI, CDI, CRDi, JTD, и др.) имеют огромный запас устойчивости к перегреву. Тем не менее неприятности с «подкапотными гейзерами» могут быть и здесь.

Оставим в стороне обсуждение конструктивных недостатков некоторых дизелей некомпетентных в их создании компаний, коих к всеобщей радости немного

Заострим внимание на том, что высокая надёжность и огромные плюсы «моторов с воспламенением от сжатия» авторитетных производителей (например, Peugeot выпускает свои отменного качества дизели уже 100 лет!) могут быть легко перечёркнуты разгильдяйским отношением к их обслуживанию, жлобством и ротозейством при эксплуатации. Уверены, что среди читателей таковых «ездюков» не имеется

Бензиновые двигатели

Эти агрегаты более массовые, чем дизели, поэтому пару слов о них. Современные «бензинки» более теплонагружены, чем выпускавшиеся пару десятков лет назад. Здесь нет никакого заговора – это требования современных тенденций и законов физики, по которым высокий КПД бензиновый мотор может обеспечить, только находясь при рабочей температуре выше 100°С. Ещё в начале 2000-х это значение колебалось в районе «90», а в наше время лауреаты конкурса «Engine of the Year» уже считают 103°С нормой. При этом общественность требует снижения массы и компактности (следствия борьбы за экологию), из-за чего моторы создают с минимальным запасом по прочности и температурным перегрузкам. Это успешно компенсируется увеличенной производительностью систем охлаждения и давлением в них, но в случае наступления обсуждаемых нами здесь проблем, времени на раздумья и ошибочные действия уже не будет – роковые последствия для жизни движка наступят очень быстро.

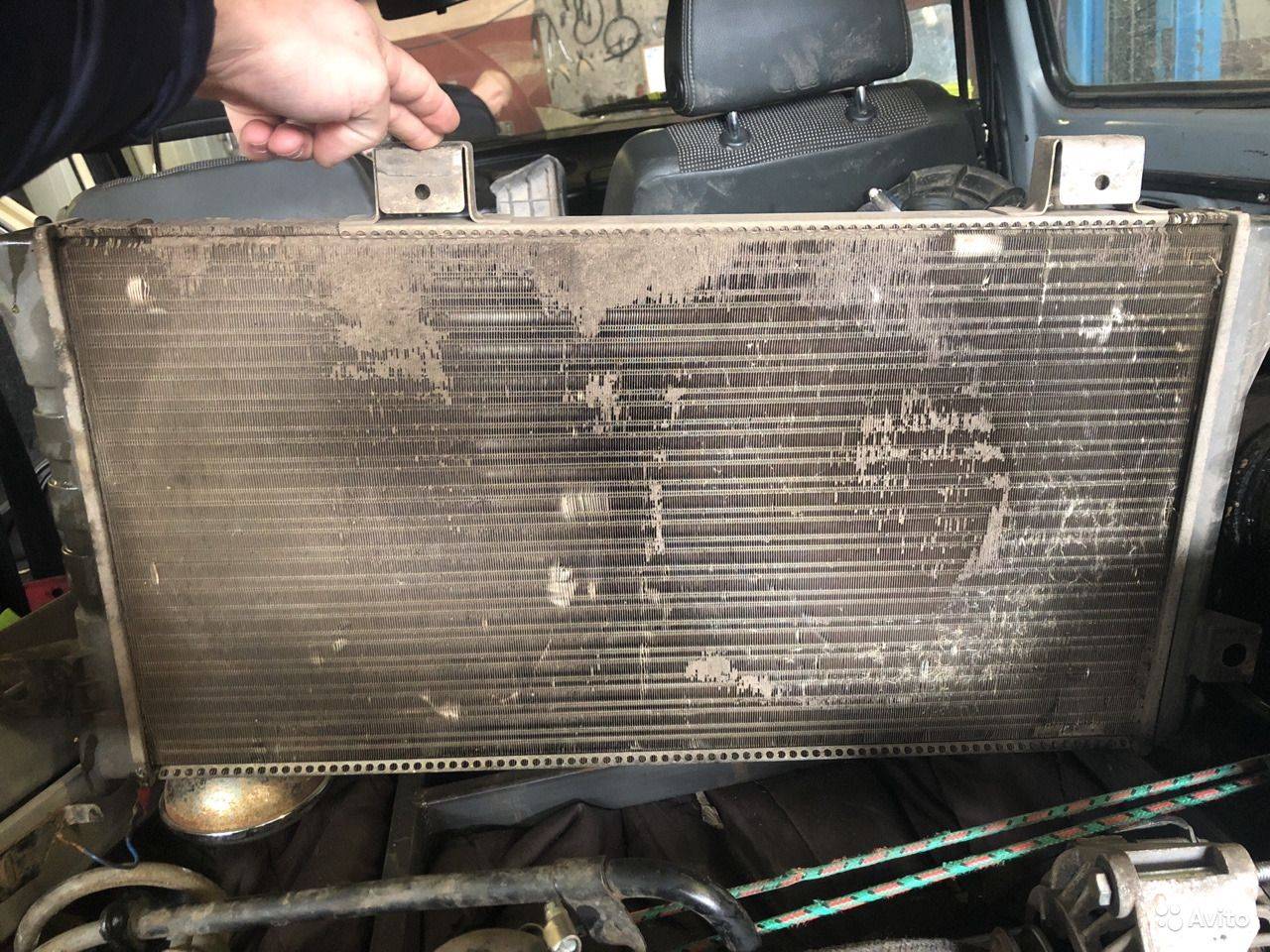

Забитый радиатор

Грязный радиатор — одна из причин, почему может греться двигатель Нивы Шевроле. Частые поездки по грязи, преодоление водных бродов и езда по гравию постепенно забивает соты различными частицами. Так как соты теперь не продуваются, эффективность радиатора снижается поэтому нива начинает перегреваться не только в пробках, но и в движении.

Исправность вентиляторов и прочих частей системы охлаждения не поможет. Мотор будет греться постоянно. Кроме того, снижается эффективность работы кондиционера, так как его конденсор тоже покрывается грязью. Чтобы решить эту проблему, необходимо промыть оба радиатора при помощи пены и мойки высокого давления.

Стоит отметить, что при грязном радиаторе не всегда наблюдается перегрев. Возможно небольшое завышение температуры работы двигателя. Поэтому при первых симптомах лучше заехать на мойку.

Как избежать перегрева мотора

Хотите, чтобы проблемы перегрева двигателя обошли стороной вас и ваш автомобиль? Это, на самом деле – просто. Нужно лишь соблюдать несколько несложных правил.

  • Чётко соблюдайте периодичность смены охлаждающей жидкости. Это надо делать не реже 60 000 км по пробегу или 3 года по времени, в зависимости от того, какой параметр раньше наступит.
  • Не реже одного раза в год, в течение каждых 12 месяцев эксплуатации, желательно весной, производите тщательную внешнюю очистку сотовых элементов всех радиаторов, находящихся на автомобиле. Делается это с помощью мойки высокого давления и специальных моющих средств. Желательно проводить эту процедуру (она недорогая даже у профи) на профессиональных клининговых станциях. Автодилерские сервисы и независимые СТОА тоже оказывают такую услугу, часто проводя её в виде бесплатной акции при прохождении ТО.
  • Раз в два года, при прохождении ТО на СТОА, заказывайте диагностику системы охлаждения. Термостаты многих современных автомобилей имеют электронное управление и их работоспособность поддаётся компьютерному тестированию. Система охлаждения вооружена множеством датчиков, которые расскажут диагностическому компьютеру всё о своём «здоровье». Недорогая услуга позволит вам быть уверенным, что перегрева не будет даже если придётся ездить по трудным дорогам в тропическую жару.
  • Не экономьте на качестве топлива. Заправляйтесь на брендовых АЗС. Проблема контрафакта на российских заправочных станциях стала притчей во языцех, и защититься от «левака» почти невозможно. Но фирменные заправки хотя бы как-то контролируются, в отличие от сомнительного вида «скворечников» с дешёвым горючим. Старайтесь заполнить бак бензином с октановым числом «на ступеньку выше» разрешённого производителем авто – если можно 92-й, то заправьтесь 95-м, если рекомендован 95-й, то «95 Plus» будет предпочтительнее. Вы вправе придерживаться какого угодно варианта, но в любом случае — будьте максимально уверены в высоком качестве используемого топлива.

Неполадки гидравлического насоса

Одной из причин перегрева силового агрегата машины может стать неисправность помпы системы охлаждения. Чаще всего проблема заключается в том, что приводной ремень гидронасоса оборвался либо его натяг слишком слабый. В таком случае помпа перестанет качать антифриз, либо будет это делать не полноценно. Проверить это довольно просто, стоит лишь завезти двигатель и пронаблюдать за поведением приводного ремня. В случае если он работает с проскоками натяг следует увеличить или вовсе заменить ремень на новый. Наиболее часто это решает проблему.

Возникают ситуации, когда неполадка кроется в самой помпе: износ крыльчатки, подшипника, иногда возможна даже трещина вала. Кроме всего прочего, стыки соединения патрубков с помпой могут быть не герметичны, и создаваемое насосом давление спровоцирует протечку охлаждающей жидкости. Диагностировать протечку довольно просто, необходимо на полу под двигателем положить листы белой бумаги на несколько часов. Если на ней будут видны даже небольшие пятна голубого или зеленоватого цвета, это свидетельствует об износе прокладок помпы.

Проверить работоспособность самого насоса можно зажав пальцами верхний шланг радиатора на несколько секунд при работающем агрегате. Исправная помпа создаст сильное давление и после отпускания шланга появится ощущение, что жидкость быстро побежала по магистрали. Также стоит помнить о том, что повышенная шумность работы ДВС и люфт шкива помпы говорят об износе подшипника. Обычно его износ связан с просачиванием жидкости через сальник, которая смывает смазку с подшипника.

Устройство водяной помпы системы охлаждения двигателя

Насос охлаждающей жидкости в отличие от термостата можно заменить частично, но нередко автовладельцы предпочитают полноценно менять механизм.

Замена насоса:

В первую очередь необходимо отключить массу автомобиля от аккумулятора, а поршень первого цилиндра должен находиться в верхней мёртвой точке

Произвести демонтаж ролика для натяга ремня и снять шкив распредвала.
Далее, следует слить охлаждающую жидкость с нижней пробки в радиаторе.
Открутив крепёжные болты помпы её нужно отсоединить от блока цилиндров.
Оценив визуально снятый механизм важно определить его износ. Если крыльчатка, сальник и приводная шестерня имеют повреждения помпу лучше заменить полностью.
Новый механизм должен устанавливаться с новой прокладкой, поскольку прежняя может иметь даже мелкие повреждения, которые впоследствии приведут к утечке охлаждающей жидкости

Помпа устанавливается таким образом, чтобы номер, указанный на корпусе, смотрел вверх.
Дальнейшая сборка проводится в обратном порядки разборки. Охлаждающую жидкость лучше залить новую, но можно использовать и ту, которая была, если её ресурс ещё не исчерпан.

Перегрев двигателя-причины

Причины по которым происходит перегрев двигателя и способы устранения могут быть самые разные.

Забитые соты радиатора охлаждения

Наиболее распространенная это забитый радиатор охлаждения. Он может быть забит из нутри. Что в современных двигателях маловероятно. Потому что повсеместно применяется тосол и антифризы. Они не создают нагара и кальциевых отложений. Единственное что может быть. Это возникновение осадка от присадок, применяемых в охлаждающей жидкости.  Осадок образуется из за несвоевременной замены жидкости. Но он большого вреда сотам радиатора не наносит осадок не оседает на стенках сот. Проблема с забивающимися сотами существовала раньше. Когда в качестве охлаждающей жидкости применялась вода.

Зимой её приходилось постоянно сливать. Накипь образовывала отложения на внутренне поверхности системы охлаждения. И каждый раз когда заливалась новая порция воды образовывались новые отложения накипи. Поэтому прохождение воды через радиатор затруднялась. Снижалась теплоотдача радиатора. В результате чего двигатель перегревался и закипал выбрасывая воду наружу.

В современных условиях применяются различные антифризы. Чтобы избежать образования осадка необходимо производить их замену. Тосол и антифриз марки G11 необходимо менять не реже чем через два года. За это время расходуются все присадки находящиеся в охлаждающей жидкости. Защитный слой который ими образуется разрушается и выпадает в осадок. Этиленгликоль начинает разрушать стенки системы охлаждения. Образуется дополнительный осадок от продуктов окисления. Которые при большом избытке могут задержаться в сотах радиатора и полностью их перекрыть.

Антифризы G12, G12+,   G12++ , G13 имеют несколько иной состав присадок. Которые служат более длительный срок от 3 до 5 лет. Но также со временем расходуются и могут выпасть в осадок. И внутренняя поверхность системы охлаждения может остаться без защиты. И подвергнется разрушению

Засорение радиатора снаружи

Радиаторы забиваются не только с внутренней поверхности,  но и с наружной. Соты радиатора с наружной стороны имеют узкие ячейки. В них попадает грязь и пыль. При взаимодействии с водой и нагревании образуются уплотнения. Которые тяжело в последствии продуть или вымыть. Соты периодически необходимо продувать сжатым воздухом или промывать под несильным напором воды.

 Нельзя промывать радиатор с помощью мойки высокого давления. Потому что между сотами  расположена медная или алюминиевая фольга. Её функции увеличивать поверхность для отвода тепла от радиатора. При воздействии воды под высоким давлении фольга гнется. и закрывает прохождение воздуха через радиатор. Выровнять её в последствии не возможно.

 Соты радиатора перестают охлаждаться. В результате чего двигатель перегревается. Если соты забиты из нутри или с наружи перегрев особенно заметен при увеличении нагрузки или движении на подъём. В нормальном техническом состоянии температура повышается. Но система охлаждения справляется с повышением температуры. Включается вентилятор охлаждения. И температура уменьшается. Но если радиатор забит. Температура продолжает расти.

Интеллектуальные системы теплового регулирования

В настоящее время имеют место тенденции к разработке оптимизированных систем ре­гулирования различных потоков веществ и тепловых потоков.

Тепловое регулирование выходит далеко за пределы систем охлаждения в том отно­шении, что оно учитывает все потоки веществ и тепловые потоки, имеющие место в автомо­биле, т.е. в дополнение к системе охлаждения двигателя учитывается, например, система кондиционирования воздуха. Цели оптими­зации включают:

  • Снижение расхода топлива и содержания вредных веществ в отработавших газах;
  • Повышение эффективности кондициони­рования воздуха;
  • Увеличение срока службы компонентов;
  • Улучшение охлаждения при частичных на­грузках двигателя.

Один из основных принципов теплового регу­лирования заключается в том, что вспомога­тельная мощность, используемая для работы системы охлаждения, всегда представляет собой потери полезной мощности двигателя, и производительность тех или иных компо­нентов не может произвольно повышаться при неизменной доступной вспомогатель­ной мощности. Поэтому для достижения целей оптимизации система охлаждения снабжается «интеллектуальной» микропро­цессорной системой управления как с из­вестными, так и с новыми исполнительными механизмами. Например, в целях снижения интенсивности подачи охлаждающего воз­духа до необходимого минимума в зависи­мости от рабочих условий (регулирование по потребности) система может быть оборудована регулируемыми шторками радиатора или регулируемым приводом вентилятора. В дополнение к снижению коэффициента сопротивления cd, эти меры способствуют ускорению прогрева двигателя при низких наружных температурах и повышению эф­фективности системы отопления салона. Уменьшение части мощности, расходуемой на работу системы охлаждения, означает на­личие запаса мощности, который может быть использован при критических состояниях си­стемы охлаждения, с обеспечением в то же время выполнения целей оптимизации.

Другим важным принципом является под­держание, насколько возможно, постоянной температуры охлаждаемых компонентов не­зависимо от условий работы и окружающих условий. Примером применения этого прин­ципа является использование охлаждающей жидкости двигателя для регулирования тем­пературы рабочей жидкости трансмиссии. Быстрый прогрев рабочей жидкости после запуска двигателя и ее эффективное охлаж­дение, предотвращающее перегрев, снижают потери на трение в трансмиссии, увеличи­вают срок службы и позволяют увеличить интервалы технического обслуживания.

В конечном итоге, рассмотрение систем охлаждения и кондиционирования воздуха как единого целого открывает новые возмож­ности использования «тепловой интеграции». Тепловые потоки одной системы могут исполь­зоваться или рассеиваться другой системой без необходимости в каком-либо значительном увеличении вспомогательной мощности. При­мером такого подхода является использование отходящего тепла системы охлаждения отрабо­тавших газов для отопления салона автомобиля.

В целом система теплового регулирования включает:

  • Выравнивание температуры рабочей жид­кости трансмиссии;
  • Программируемый термостат;
  • Электрически регулируемую вязкостную муфту;
  •  Регулирование скорости насоса системы охлаждения;
  • Регулирование потока охлаждающего воздуха при помощи, например, шторок радиатора;
  • Охлаждение отработавших газов;
  • Жидкостное охлаждение воздуха наддува (промежуточное охлаждение).

Потенциал снижения расхода топлива за счет применения всех этих устройств и систем со­ставляет до 5 % (для легковых автомобилей). Кроме того, имеется ряд дополнительных преимуществ, соответствующих вышеуказанным целям оптимизации. Решающее значение в реа­лизации этого потенциала имеют пределы, в ко­торых система управления двигателем исполь­зует опции управления системой охлаждения.

В настоящее время на автомобилях в раз­личной степени реализуются те или иные отдельные меры по оптимизации темпера­турных режимов узлов автомобиля. В то же время комплексная система теплового регу­лирования остается резервом для будущих поколений автомобилей.

История создания

С изобретение двигателей внутреннего сгорания, начали думать как этот двигатель охлаждать. Первым автомобилем, на котором установили радиатор охлаждения является авто Benz Velo. Бенз Вело начали продавать в 1886 году. Далее, Вильгельм Майбах начал усовершенствовать охлаждающее устройство и придумал конструкцию с сотами. Такой радиатор со сотами установили на машину Mercedes 35HP. Со времен первой модели Мерседеса 35НР с охлаждающим радиатором, конструкция радиаторов сильно не менялась, кроме геометрии и некоторых доработок.

За счет эффекта термосифона жидкость охлаждения попадала в радиатор. В термосифоне происходит следующие физические явления: если вода нагревается, значит плотность ее уменьшается. Вода с уменьшенной плотностью поднимается вверх. Нагретая жидкость, которая поднималась вверх, оказывалась в устройстве проходя через верхний патрубок.

А в самом радиаторе температура жидкости уменьшалась, а плотность увеличивалась. Прохладная утяжеленная жидкость опускалась вниз и через патрубок заходила в рубашку охлаждения ДВС.

Основной минус радиатора с термосифоном в том, что такое устройство плохо начало справляться с охлаждением моторов повышенной мощности. Далее, конструкторы изобрели помпу для поддержания циркуляции в двигателях любых мощностей.

Низкий уровень охлаждающей жидкости

Если загорается индикатор низкого уровня охлаждающей жидкости, или вы постоянно наполняете резервуар для охлаждающей жидкости, возможно присутствует утечка. Не стоит просто продолжать наливать охлаждающую жидкость в резервуар, пройдите диагностику и выясните причину её высокого потребления (значительные отклонения от заводских значений это обычно не менее 20-30%).

Радиатор машины первым страдает из-за попадания грязи с дороги. Он особенно нуждается в своевременной промывке внутри и снаружи для нормальной работы. Грязь, ржавчина, накипь, трупы насекомых – все это скапливается в нём. Если вовремя его не почистить и довести до критического состояния, то это вызовет перегрев двигателя даже при не интенсивном движении.

Как очистить внутри?

Для проверки загрязнения охлаждающей жидкости нужно осмотреть её в расширительном бачке под капотом. Но можно ничего не понять, ведь все загрязнения случаются внутри — в шлангах и соединениях. Поэтому рекомендуется сделать промывку. Делать рекомендуется раз в 5-7 лет при смене антифриза. Расскажем чем промыть и как сделать самостоятельно.

Для начала нужно слить весь антифриз из машины. Если жидкость чистая, то в промывке нет смысла – в нем нет накипи или ржавчины. Если есть легкие загрязнения, то используем дистиллированную воду. Она не даёт сильный эффект промывки, но от старых отложений внутри поможет. Для этого заливаем её в систему охлаждения, даём поработать двигатель от 10 до 30 минут, потом сливаем её и заливаем новый антифриз.

Если в старой охлаждающей жидкости видны загрязнения, куски ржавчины или цвет мутный, то можно использовать 2 способа.

Первый — народный способ очистки системы охлаждения от загрязнений в домашних условиях. Понадобиться пакетики с лимонной кислотой, которую можно купить в продуктовом магазине. Делаем раствор с дистиллированной водой и лимонной кислоты. Подойдет 1-2 пакетика. Слишком сильный раствор делать не рекомендуется — могут пострадать резиновые детали.

Второй способ — использование специальной автохимии. Например, существуют специальные пятиминутные промывки. Быстро и легко. Для этого в дистиллированную воду добавляют специальное средство. Старайтесь не злоупотреблять с его количеством и соблюдать указания на упаковке — при неправильной дозировке можно навредить.

Промывка системы охлаждения

Какую химию лучше выбрать? Когда загрязнения большие, то выбираем самое эффективное средство, которое быстро справиться со своей работой. Но это встречается редко. Как правило, старый антифриз имеет лишь мутный цвет и небольшие загрязнения. Тогда поможет «мягкая промывка». Она имеет нейтральный pH, а также совместима со многими антифризами или тосолами. Поэтому заливаем её в бачок под капотом, ездим примерно 1500 км. За это время она отмоет почти 99 всех отложений в двигателе. Это самый надежный и лучший способ промывки.

Как очистить снаружи?

Следствием перегрева двигателя авто становится забитый снаружи радиатор (пылью или тополиным пухом). Для решения этой проблемы его обычно продувают. Нужно его снять с автомобиля и промыть при помощи стандартных минимоек (препараты типа керхер) или струей воды под давлением. Старайтесь не переусердствовать с давлением, т.к. это чревато повреждением сот радиатора.

Просто водой полить снаружи не получится, т.к. вся основная грязь находится между сотами. Чтобы её «сшибить» нужна мойка под давлением. Нежелательно при промывке использовать химические жидкости на основе агрессивных кислотных составляющих. Это может нанести значительный урон всей системе охлаждения, уплотнителям или шлангам.

Что значит, перегрев Нивы?

Под перегревом понимают выход температуры двигателя за допустимые параметры. Перегрев двигателя на Ниве — явление опасное и находится за пределами 115 градусов Цельсия. У Нивы всегда был теплонагруженный мотор, поэтому систему охлаждения доработали установкой двух электровентиляторов.

Стрелкой указана зона перегрева

Алгоритм работы вентиляторов на Шевроле Ниве и Lada 4×4 следующий: при достижении температуры в 99 градусов, включается правый вентилятор через резистор на малой скорости. Если температура продолжает расти и достигает 100 градусов, то включаются два вентилятора. Они работают до тех пор, пока температура не упадет до 93 градусов.

Нередко бывают случаи, что температура продолжает расти даже со включенным вентилятором. Здесь имеет место быть неисправность и ее нужно устранять.

Роль диффузора в охлаждении

Диффузор радиатора

Стоит обратить внимание на диффузор радиатора. При его отсутствии могут возникнуть две проблемы

Когда автомобиль не двигается, а вентилятор гоняет воздух, из-за воздействия лопастей вентилятора воздух проходит сквозь соты радиатора как раз по диаметру лопастей.

А вот когда диффузор стоит на месте, он создает большее разряжение воздуха, в результате чего воздух проходит не только по диаметру лопастей, а через всю площадь сот радиатора.

В данном случае, примерно на 35%, увеличится площадь охлаждения. При езде на приличной скорости это сказывается не сильно, но во время стоянки или же движения с неплохой нагрузкой на небольшой скорости — отсутствие диффузора сразу же скажется.

Обратите внимание на рисунок. Воздух, проходящий сквозь соты радиатора, показан красным цветом

Направление потока воздуха

Не забывайте, что воздух почти не прогоняется в центре вентилятора.

Есть еще одна причина: при отсутствии диффузора воздух начинает ходить по замкнутому кругу. В результате, лопастями по кругу ходит примерно 10% горячего воздуха.

Диффузор не дает возможности горячему воздуху попадать на второй круг

Обратите внимание на второй рисунок, на нем показано, как проходит воздух сквозь соты радиатора, на котором установлен диффузор

Благодаря такой конструкции поток воздуха правильно распределяется и проводится через лопасти вентилятора.

Конструкция радиатора

Все виды радиаторов имеет сходную конструкцию, включающую следующие элементы:

  • Сердцевина (решетка). Состоит из металлических пластин, пронизанных полыми трубками, соединяющими бочки радиатора.
  • Верхний и нижний бачки. Как трубки, изготовлены из легкосплавных материалов – меди, алюминия или латуни.
  • Входной и выводной патрубки. По входному патрубку осуществляется подача горячей охлаждающей жидкости (ОЖ), радиатор снижает ее температуру, а выводной патрубок замыкает систему через термостат. На входе устанавливают тройник для подключения расширительного бачка, компенсирующего изменения объема жидкости при колебаниях теплового режима.
  • Горловина с крышкой, с установленным вакуумным клапаном.
  • Датчик температуры. Как устройство управления информирует о температуре ОЖ, а при повышении рабочих параметров, позволяет запустить принудительное охлаждение.
  • Кронштейны крепления.
