Как пользоваться динамометрическим ключом, видео инструкция
Выводы: • Чтобы пользоваться динамометрическим ключом, не обязательно высшее образование. Достаточно понимать величины, в которых измеряется крутящий момент. • Даже самой недорогой модели достаточно для выполнения большинства работ в условиях собственного гаража.
Всем привет! В последнее время совсем нет времени писать в блог, активно занимаюсь диагностикой бензиновых двигателей. После просмотра видеокурсов Пахомова и углубленного изучения материальной части автомобилей многие доселе неясности при ремонте систем впрыска автомобилей рассеялись и появилось желание применить знания на практике.
Не хочу показаться хвастливым, но результаты уже есть и для начала я думаю неплохие. Извините за это небольшое отступление от темы. Сегодня поговорим на тему динамометрического ключа. Что это такое и с чем его «едят».
Применение динамометрического ключа
Не для кого не секрет, что все болтовые соединения должны затягиваться с определенным моментом. В литературе его часто обозначают как ньютон умноженный на метр. Н*м. К примеру 10 Н*м означает, что болт или гайка затянуты с моментом 10 ньютон, приложенным к плечу длиною 1 метр.
Для чего нужно затягивать болтовые соединения с определенным моментом. Ну во первых для того, чтобы соединение было прочным и не произошло самопроизвольное отворачивание. Во вторых при чрезмерной затяжке происходит срыв витков резьбы.
Мне на почту недавно прислал письмо читатель и задал вопросы: «Как выбрать динамометрический ключ для автомобиля?» и «Как пользоваться динамометрическим ключом?». Отвечу на данные вопросы. Но для начала давайте познакомимся с типами динамометрических ключей.
На сегодняшний день известны три типа динамометрических ключей. Первый тип.
Ключ динамометрический стрелочный
Данный ключ имеет рукоятку со шкалой, квадрат 1/2 дюйма с трещоточным механизмом, стрелку. Шкала динамометрического ключа имеет разметку в Н*м или кгс*м в обе стороны. По центру шкалы стоит ноль и на него первоначально указывает стрелка динамометрического ключа. Ручка ключа имеет для удобства его удержания мелкую накатку. Работает данный ключ по очень простому принципу. При затягивании болтового соединения происходит изгиб металлической ручки(пружинящая сталь) и стрелка фиксирует этот изгиб относительно ноля шкалы. Все очень просто.
Инструменты для контроля момента затяжки
Основным инструментом контроля момента затяжки является динамометрический ключ. Так называется гаечный ключ, в который встроен динамометр (прибор для измерения момента силы). Существуют следующие виды устройств:
- Индикаторный — при затягивании отображает прилагаемую силу в цифровом виде или с помощью стрелки. Погрешность — 6–8%. Индикаторный динамометрический ключ недорог, но обладает самой большой погрешностью
- Цифровой — подвид индикаторного, но для отображения момента использует ЖК-дисплей. Поддерживает возможности оповещения звуком, выгрузки данных на компьютер и прочее. Погрешность — до 1%. Цифровой динамометрический ключ — самый точный
- Предельный — при достижении заданного момента прекращает затяжку, используя щелчковый механизм. Погрешность — до 4%.

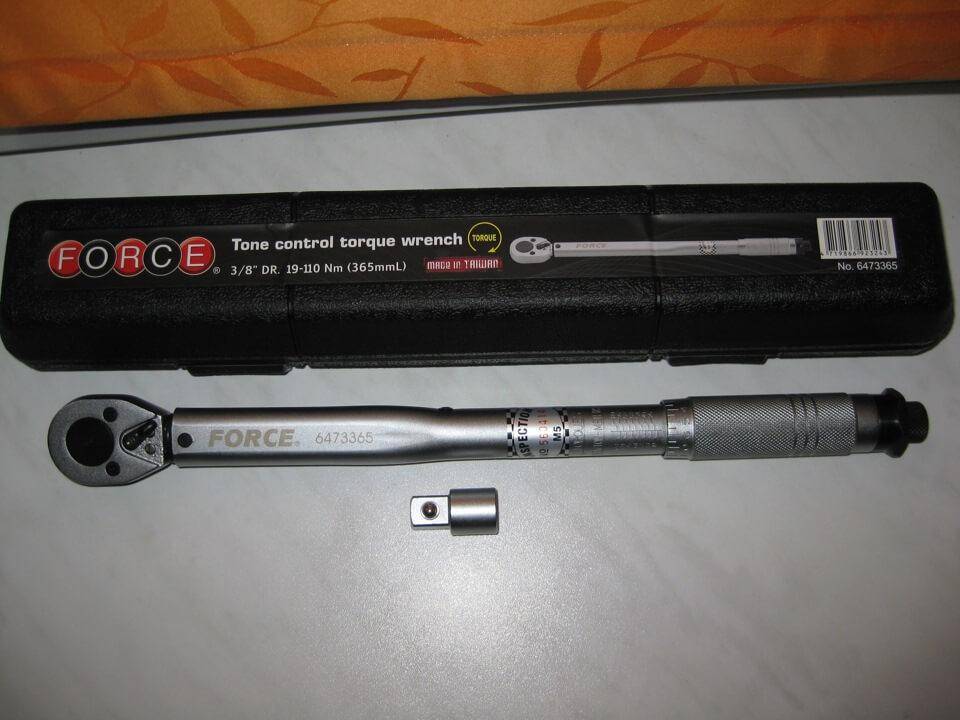

Предельный (щелчковый) динамометрический ключ отличается удобством в использовании
Для непрофессионального использования или небольшого автосервиса подойдут индикаторный или предельный ключ, как самые доступные. Цифровой будет востребован в крупном автосервисе.
Как выбрать усилие, чтобы затянуть соединение правильно
При работе с ключом предельного вида для того, чтобы достичь необходимого момента, следует:
- Перед началом затяжки подобрать необходимое усилие при закручивании, например, 50 Нм. Усилие выставляется на основной шкале устройства, но не 50, а 48 Нм.
- На вспомогательной шкале выставляется усилие в 2 Нм, что в сумме даст нам требуем 50 Нм.
- Используя торцевую головку необходимого размера, затягиваем гайку. При достижении усилия в 50 Нм раздастся щелчок и затягивание прекратится.
Контроль за усилием при работе с ключом индикаторного типа осуществляется визуально.
Помимо динамометрического ключа, в продаже можно найти динамометрические отвёртки и шуруповёрты, работают они по такому же принципу. При выборе динамометрического ключа помните, что нужный вам момент затяжки должен быть на 25% меньше максимально допустимого для ключа. Используя ключ «на пределе», вы довольно быстро выведите его из строя. И также обязательно изучите инструкцию по его использованию.
Ну а проверить правильность затяжки соединения можно угломером.
Порядок работы с самодельным динамометрическим ключом
Как правило, динамометрический ключ — довольно дорогой инструмент. Его покупка вряд ли будет оправдана для частного использования. Однако простейшее приспособление несложно изготовить самому. Для этого понадобятся:
- обычные пружинные весы с крючком и круглой шкалой, позволяющие взвесить до 20 кг (так называемый безмен);
- отрезок довольно толстой трубы (2,5 см) длиною около полуметра.
Закрепив на конце трубы крючок весов, вставляем в другой конец гаечный ключ и тянем за весы, закручивая гайку. При этом для создания момента в 10 Нм потребуется приложить усилие в 2 кг. По этой схеме можно заранее посчитать, какое усилие в килограммах вам потребуется приложить для затягивания.
Безусловно, самодельный ключ будет иметь довольно большую погрешность, но это всё же лучше, чем ничего.
Порядок затяжки болтов ГБЦ
Стандартная схема затяжки начинается от центральных винтов к краям. Этому правилу требуется неуклонно придерживаться во избежание перекоса или растрескивания алюминиевой «головы мотора».
Обычно последовательность действий для четырехцилиндровой модели выглядит так:
От первого номера требуется следовать дальше к краям. Эффект от деформации головки и прокладки будет сведен к минимуму. Аналогично выполняется процедура и для шести или пяти цилиндровых рядных ДВС. В случае V образного блока – последовательность актуальна с поправкой на то, что там используется две головы.
К стандартным рядникам можно отнести следующие моторы:
- ЗМЗ 406/402;
- ГАЗ 53;
- Д 260;
- K24Z3;
- ЯМЗ 236;
- Д 240.
Так как данные агрегаты являются аналогичными по конструкции, к ним применима общая система. К данной категории можно отнести и Лада Приора на 8/16 клапанов Чери Тигго, и ВАЗ 2108. Сомнения вызывают лишь японские моторы автомобилей Мазда, некоторые Тойоты, Хонда и Mitsubishi. Ввиду высокотехнологичной, сложной конструкции, последовательность действий может отличаться.
Работа с динамометрическим ключом
Во время использования ДМК следует соблюдать повышенную осторожность. Инструмент отличается чувствительностью к механическим повреждениям – калибровку сбить просто и инструмент придет в негодность
В зависимости от разновидности ключа, принцип и последовательность работы отличается.
Инструкция по затяжке болтов ГБЦ
Как уже упоминалось выше, для затяжки головки блока цилиндров пользуемся исключительно динамометрическим ключом. Рожковым или накидным ключами невозможно затянуть ГБЦ с нужным усилием, даже если воспользоваться дополнительными инструментами, ломиком или трубой.
Находящийся возле ручки динамометр показывает, какое усилие было применено при затяжке, а это требование должно быть выполнено точно. Допускается небольшое отклонение от требований, порядка 0,5 кг/м.
После того как взяли динамометрический ключ, запомните второе требование – порядок затяжки болтов (гаек) головки блока цилиндров. Порядок представляет собой определенную схему, которую нужно неукоснительно выполнять.
Первыми затягиваются центральные гайки (болты), а потом постепенно переходим к краю ГБЦ.
Существует несколько схем затяжки головки, и все они правильные. Главное — соблюдать «железное» правило: затягивать болты (гайки) парами от центра к краям. И не старайтесь сразу затягивать полностью, так можно перекосить головку. Затяжку проводите в три этапа: сначала болты (гайки) слегка подтяните, потом сильно подтяните, а затем окончательно сильно затяните. Для первой затяжки динамометр ключа выставите в положение 3 кг/м, дальше-больше. Промежуточная затяжка должна быть «озвучена» характерным потрескиванием. Этот звук означает, что гайка (болт) дотянут правильно. Опытные слесари рекомендуют делать затяжку болтов (гаек по диагонали).
После этого окончательно затяните ГБЦ, и мотор можно эксплуатировать. Динамометрический ключ выставляется в максимальное положение, которого требует руководство по ремонту данного автомобиля.
Важно! После щелчков, при окончательной затяжке, тянуть болты (гайки) дальше нельзя! Это приведёт к срыву резьбы
После затяжки головки блока цилиндров дайте ей «отстояться». Чтобы не терять зря время, можно пока прикрутить коллектора, и другое снятое при разборке оборудование, натянуть цепь и т.д. Подождав 30-40 минут, сделайте контрольную затяжку.
Дело в том, что прокладка, которая ставится между головкой блока цилиндров и самим блоком двигателя, имеет свойство «усаживаться», т. е заполнять неровности и канавки, которые есть на поверхностях ГБЦ и блока, хотя невооруженным глазом они не заметны. Если контрольную затяжку проигнорировать, то в скором будущем прокладку «продавит», и ремонт двигателя придется повторить.
И еще! После небольшого пробега на отремонтированном двигателе (не более 100 км), следует еще раз подтянуть болты (гайки ГБЦ), это нужно обязательно сделать, потому что «на горячую», т. е прогреется, прокладка может еще раз «усесться».
Вот и все инструкции, которые помогут автолюбителю самостоятельно затянуть головку блока цилиндров автомобиля. Главное — не перепутать последовательность затяжки и не допускать рывков при работе динамометрического ключа.
Если следовать нашим советам, то затяжка головки блока цилиндров автомобиля пройдет быстро, сэкономит вам деньги (не придется обращаться на СТО) и обеспечит долгую и надежную работу двигателя автомобиля.
Ещё кое-что полезное для Вас:
- Что делать, если машина глохнет на холостом ходу (холостых оборотах)?
- Руководство по замене направляющих втулок клапанов своими руками
- Притирка клапанов своими руками
Основные рекомендации
Прежде всего следует отметить, что такая процедура может проводиться после ремонта силового агрегата или с целью проверки величины момента затяжки болтов в процессе эксплуатации мотора. Если ГБЦ была демонтирована, следует внимательно осмотреть болты, а также отверстия в блоке цилиндров для их установки. Винты не должны иметь удлинения или деформации резьбовой части. Отверстия в блоке под болты очищают от остатков моторного масла, жидкости, других посторонних частиц. Если этого не сделать, можно повредить цилиндровый блок, при этом ГБЦ затянуть с требуемым усилием не получится.
Это интересно: Причины стука клапанов на холодном двигателе и как их устранить
Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.
Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.
Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.
Момент затяжки болтов (усилие)
Момент затяжки болтов для каждого автомобиля разный (в виду конструктивных особенностей). Для конкретного автомобиля есть своя таблица моментов затяжки креплений. В следующем разделе рассмотрим усилия крепежа ГБЦ на примере «вазовской» головки.
Таблица: моменты затяжки соединений в зависимости от диаметра резьбы
| Номинальный диаметр резьбы | Размер «под ключ» головки, болта (гайки), мм | Шаг резьбы, мм | Классы прочности по ГОСТ 1759–70 | ||||
| Болт | |||||||
| 5.8 | 6.8 | 8.8 | 10.9 | 12.9 | |||
| Гайка | |||||||
| 6 | 10 | 1 | 0,5 | 0,8 | 1,0 | 1,25 | 1,6 |
| 8 | 12 — 14 | 1,25 | 1,6 | 1,8 | 2,5 | 3,6 | 4,0 |
| 10 | 14 — 17 | 1,25 | 3,2 | 3,6 | 5,6 | 7,0 | 9,0 |
| 12 | 17 — 19 | 1,25 | 5,6 | 6,2 | 10,0 | 12,5 | 16,0 |
| 14 | 19 — 22 | 1.5 | 8,0 | 10,0 | 16,0 | 20,0 | 25,0 |
| 16 | 22 — 24 | 1,5 | 11,0 | 14,0 | 22,0 | 32,0 | 36,0 |
| 18 | 24 — 27 | 1,5 | 16,0 | 20,0 | 32,0 | 44,0 | 50,0 |
| 20 | 27 — 30 | 1,5 | 22,0 | 28,0 | 50,0 | 62,0 | 70,0 |
| 22 | 30 — 32 | 1,5 | 28,0 | 36,0 | 62,0 | 80,0 | 90,0 |
| 24 | 32 — 36 | 1,5 | 36,0 | 44,0 | 80,0 | 100,0 | — |
Правильный порядок затяжки
Существует определенный порядок затяжки болтов, почти на всех автомобилях он одинаковый – от центра головки к ее краям, крест на крест. Так, например, первыми затягиваются два центральных болта правого и левого рядов, затем два болта, находящиеся слева от центральных, затем два справа от центральных, потом два болта находящиеся слева в обоих рядах и завершают порядок болты находящиеся справа в обоих рядах.
Важно помнить, что крепеж всегда выполняется в три — четыре подхода:
- Первый подход – усилие 3-4 кгс.
- Второй подход – усилие 7 кгс.
- Третий подход – усилие 9 кгс.
- Последний подход – усилие 11,5 – 12 кгс.
Некоторые нюансы
Момент затяжки – один из основных факторов нормальной посадки головки блока. Но на этот критерий влияет не только прилагаемое усилие, а и сами крепежи:
- Общее состояние болтов – новые или б/у;
- Наличие смазки на резьбовой части;
- Состояние резьбы.
Тип силовой установки (бензиновый, дизельный), а также количество клапанов на технологию затягивания ГБЦ не влияет. Но это не значит, что усилие и порядок затяжки для всех моторов идентичен и перед посадкой головки обязательно следует изучить условия выполнения операции и все ее особенности.
Ошибки при монтаже головки
Если не использовать динамометрический ключ при монтаже головки блока цилиндров, то можно ошибиться с усилием, что приведет к неравномерному моменту. В таких случаях будет чрезмерное или недостаточное усилие, которое повлечет за собой либо деформацию поверхности головки, либо допуск прорыва газов, масла или охлаждающей жидкости. В обоих случаях это чревато тяжелыми последствиями для двигателя.
При соблюдении правил затягивания крепежных болтов, а также нужного момента, всегда можно рассчитывать на надежную и долговечную работу установленных деталей. Механизм газораспределения в двигателе играет основную роль, поэтому пренебрегать правилами монтажа составляющих элементов не стоит.
Распространенные ошибки
Несмотря на то, что автопроизводители четко указывают порядок и нюансы затяжки ГБЦ, многие автолюбители допускают ошибки при сборке мотора. Самыми распространенными из них являются:
- Заливка масла в крепежные отверстия для смазки резьбы (жидкость несжимаема, поэтому залитое масло не даст нормально затянуть головку);
- Перетяжка (превышение усилий при затягивании приводит к повреждениям ГБЦ и самих крепежных элементов);
- Применение поврежденных или несоответствующих ключей (возможен срыв граней головок болтов, после чего нормально затянуть или выкрутить их будет проблематично);
- Использование на замену неподходящих болтов (крепежи с разных двигателей могут отличаться по длине, межвитковому расстоянию резьбы, высотой и диаметром головки);
Чтобы в дальнейшем проблем не возникло, следует использовать только крепежные элементы, предназначенные для конкретного двигателя и полностью соблюдать условия выполнения работ.
Применяемый инструментарий
Из оборудования необходим динамометрический ключ с калибровкой усилия под конкретный автомобиль (на разных машинах момент затяжки креплений может существенно отличаться), торцевая головка нужного размера, которая подходит к конкретному виду крепежа.
Итак, динамометрические ключи бывают нескольких видов:
- щелчковый;
- стрелочный;
- цифровой;
- иные приспособления.
Щелчковый ключ
Щелчковый (также предельный или пружинный) ключ применяется для быстрой затяжки резьбовых соединений с заданным крутящим моментом. При достижении нужного усилия, внутри ключа срабатывает пружинный механизм, в следствии чего слышен щелчок, свидетельствующий об необходимости прекращения затяжки текущим моментом (усилием). Погрешность такого ключа не превышает 4% (при условии корректного хранения и использования).
Стрелочный ключ
Стрелочный (торсионный) ключ являет собой рычаг со стрелкой и шкалой усилия (или индикатором часового вида), что делает его самым простым в использовании. При использовании такого ключа стрелка указывает на текущий момент затяжки при проворачивании рычага. Из минусов таких ключей стоит отметить довольно большую погрешность (от 5 до 20%), и со временем сталь утрачивает свою упругость, что делает невозможным его регулировку.
Цифровой ключ
Цифровой ключ (или цифровой адаптер) является самым точным инструментом в своей категории – его погрешность составляет всего 1%. Поэтому такие ключи часто используют при монтаже «ответственных» резьбовых соединений.
Иные приспособления
Самодельными динамометрическими ключами пользуются тогда, когда других приспособлений под рукой не имеется – обычно это самодельные механизмы, состоящие из трещотки и старых пружинных весов или современных цифровых. Но погрешность таких приспособлений намного выше, чем заводские ключи – это обусловлено неправильной калибровкой усилия.
Назначение и строение ГБЦ
Современные автомобили в подавляющем большинстве используют различные виды топлива для совершения работы за счет его сгорания. Воспламенение воздушно-топливной смеси происходит в двигателе внутреннего сгорания.
При детонации топлива в камере сгорания происходит «взрыв» смеси и при этом выделяется газы, которые и толкают поршень к нижней мертвой точке. Чтобы работа двигателя была корректна, все отработавшие газы через выпускной коллектор выводятся в атмосферу. Для этого в конструкции двигателя предусмотрена система газораспределения
Наиболее важной составляющей этого механизма является головка блока цилиндров
Головка блока цилиндров механизма газораспределения предназначена для обеспечения герметичности между поршнем и поверхностью камеры сгорания двигателя.
В зависимости от конструкции автомобильного двигателя, головки блока цилиндров могут изготавливаться из чугуна или более легкого алюминия. Форму ГБЦ обычно придают путем литья. Конструктивные особенности могут быть различны, но в основном головка содержит такие части, как:
- камеры сгорания;
- клапана (различают впускные и выпускные, в соответствие с их назначением – впускные открывают доступ рабочей смеси из топлива и воздуха в цилиндр, выпускные – осуществляют вентиляцию цилиндра за счет выталкивания поршнем отработавших газов в выпускной коллектор);
- участок газораспределительного механизма;
- рубашка охлаждения;
- отливка для форсунок или свечей зажигания;
- масляные каналы.
Между блоком цилиндров и головкой обычно устанавливается прокладка, которая не допускает прорыва газов из-под камеры сгорания, а также масла и охлаждающей жидкости из каналов, соединяющие ГБЦ и сам блок.
О силах, действующих на ГБЦ во время работы мотора
При работе мотора автомобиля, головка подвергается воздействию высокого давления (за счет такта сжатия в камере сгорания давление может достигать до 15 атмосфер), высокой температуры сгорания смеси (около 550-600 ºС), вибрации со стороны кривошипно-шатунного механизма.
Между блоком цилиндров и головкой устанавливается прокладка, которая имеет определенную толщину – при затягивании болтов крепления головки, эта толщина уменьшается (дает усадку) и ГБЦ плотно прилегает к корпусу двигателя. Но во время затяжки, головка имеет свойство деформироваться на тысячные доли миллиметра, поэтому болты всегда заворачивают в определенном порядке.
Силы, действующие на ГБЦ во время затягивания болтов
В процессе затягивания болтов в местах их крепления давление на поверхность значительно повышается, что в свою очередь приводит к V- образной деформации «подошвы». При не соблюдении порядка затягивания, а также с не регламентированным моментом (усилием), монтаж головки может привести к прогоранию прокладки в следствии прорыва газов, что поведет за собой более серьезные последствия.
Виды ключей для правильной затяжки резьбовых соединений
Затяжка резьбового соединения должна делаться с таким усилием, чтобы исключить:
- неплотное прилегание сопрягаемых поверхностей скрепляющихся деталей;
- срыв ниток резьбы;
- механическое разрушение тела болта;
- проворачивание граней у гайки или головки болта;
- разрушение гравёрных шайб.
Любой материал, из которого сделан блок (головка цилиндров, крепёжные болты), имеет свой предел прочности. Именно наименьший предел прочности самого слабого звена в узле крепления определяет наибольшее усилие затяжки. Самое слабое звено в креплении головки блока цилиндров — болты (шпильки) и резьба в отверстиях блока. Их слабость определяется не столько прочностью материала их изготовления, сколько несопоставимыми размерами (диаметром) с габаритами, массой блока и головки цилиндров. Понятно, что для разрушения солидного чугунного блока или массивной дюралевой головки нужно приложить гораздо больше усилий, чем для разрыва тонкого болта, сделанного из высокопрочной легированной стали.
Какое усилие нужно прикладывать
Пороговое или предельное значение прочности ответственных деталей обычно даётся в паспортных данных двигателя. Там же приводятся значения максимальных усилий затяжки болтов крепления ГБЦ. Для выполнения затяжки с требуемым усилием служат специальные динамометрические ключи.
По способу регулирования и индикации динамометрические ключи делятся на следующие категории:
- Нерегулируемые с постоянным моментом затяжки. Они применяются для затяжки ГБЦ на конвейерах при сборке двигателей. Их достоинства — высокая надёжность.
- Регулируемые на предельный момент затяжки. Это так называемые трещотки с возможностью установки определённого момента затяжки. При достижении этого усилия трещотка срабатывает, и дальнейшее закручивание становится невозможным. Трещоточная насадка часто оснащается реверсом. В этом случае ей можно не только закручивать болты и гайки, но и откручивать их. Трещоткой комплектуются многие наборы головок.
- Со шкалой и стрелкой. Таким ключом можно вести затяжку резьбовых соединений с разными усилиями. Главные условия: нужно много свободного места и возможность удобного наблюдения за шкалой. Входит в набор инструментов слесарей-мотористов.
- Цифровая индикация в компактном приборе, измеряющем приложенное усилие. Очень точный, надёжный, удобный в работе инструмент. С его помощью можно затягивать болты крепления головки блока с точностью до сотых долей Нм непосредственно на двигателе автомобиля.
- Комбинация выставляемого усилия затяжки с контролем по цифровой или стрелочной индикации. Такие ключи защищают резьбу от прикладывания чрезмерного усилия затяжки, одновременно позволяя контролировать величину момента с помощью прибора индикации.
Усилие затяжки болтов головки блока цилиндров
Важным фактором является чистота выполнения операции. Перед ремонтом требуется уточнить на сколько закручиваний рассчитаны болты в конкретной модели двигателя. Некоторые автопроизводители делают элементы одноразовыми. Такое положение аргументируется риском повторного использования – болты могут попросту не выдержать второго приложения нагрузки.
Далее требуется перед установкой в обязательном порядке удалить из резьбовых каналов и самих винтов все загрязнения, смазку или пылевые остатки. В противном случае мусор может забить дно колодца, что не даст закрутить деталь полностью.
Таблица моментов затяжки резьбовых соединений
Среди самых распространенных автомобилей особенно выделяется следующая группа:
- КАМАЗ;
- 8 клапанная Деу Нексия;
- Лада Гранта;
- Хендай Акцент;
- Шевроле Нива;
- Hino Rainger;
- УАЗ Патриот;
- Тойота Рав-4.
Эти машины считаются самыми популярными гостями станций технического обслуживания, следовательно, логично составить список именно по силовым агрегатам машин.
Момент протяжки Н*м
Дэу Нексия 8 кл .
40-50 + доворот на 90°
Гранта все моторы
