Как правильно выбрать защиту картера двигателя

Как выбрать защиту картера двигателя?

Защита картера – устройство, которое защищает узлы и агрегаты двигателя от механических повреждений. Она крепится на днище машины прямо под двигателем.

ДЛЯ ЧЕГО НУЖНА ЗАЩИТА КАРТЕРА.

Кроме защиты двигателя от механических повреждений, устройство часто предотвращает угон машины, затрудняя доступ к проводке. Иногда преступники перекусывают провод, который идет с аккумулятора на электрооборудование и сигнализацию и расположен довольно низко. С установленной защитой это сделать проблематичней.

Защита не способствует перегреву двигателя

. Когда автомобиль движется, воздушные потоки проходят через радиатор автомобиля спереди и охлаждают мотор. Она даже будет полезна зимой, т.к. с ней двигатель остывает несколько медленней, чем без неё. Также дополнительно на нее наклеивают шумоизоляцию, чтобы она меньше гремела.

Для замены масла в защите имеются необходимые отверстия с пластиковыми заглушками, которые достаточно просто открыть. Снимать защиту во время этой процедуры не придется. Её приходится снимать, если нужно менять фильтр, а доступ к нему можно получить только со стороны днища. Хотя на некоторых изделиях реализован лючок для замены фильтра без снятия защиты, что сэкономит деньги на ее снятие/установке.

Защиту двигателя легко установить, для этого не требуется сверлить в днище отверстия, так как зачастую она крепится с помощью штатных крепежных элементов. Это будет дополнительным плюсом при пассивной безопасности. Поэтому постарайтесь выяснить, каким образом она крепится, чтобы избежать дополнительных проблем при установке.

КАК ВЫБРАТЬ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ?

Существует две разновидности защиты картера: композитные и металлические.

Металлические делятся на: алюминиевые, стальные и сделанные из нержавеющей стали.

Композитные защиты появились недавно на рынке, но уже пользуются спросом. Под понятие «композитных» попадают несколько видов искусственных материалов, таких как стеклопластик, карбон или кевлар. По сравнению с металлической, защита картера из композитных материалов обладает рядом преимуществ:

  • Более высокая прочность и жесткость при той же толщине;
  • Не подвержена воздействию влаги и не ржавеет;
  • Не оказывает влияния на безопасность при столкновении;
  • Имеет малый вес;
  • Не изменяет клиренс автомобиля.
  • Обладает свойствами шумопоглощения благодаря волокнистой структуре;

Стальные защиты сделаны из обычной листовой стали и являются самым дешёвым товаром. Алюминиевые — стоят дороже, так как сам материал обладает большей стоимостью. Эти защиты обладают высокой жёсткостью и отличаются большой прочностью. Защита из нержавеющей стали по своим функциям приближена к продукции из алюминия, но стоит дороже, благодаря эффектному внешнему виду.

Защиты двигателя из алюминия применяются в автоспорте и предназначены для других целей. Например, на спортивных машинах не редко можно увидеть защиту из пластика, которая обладает малым весом и сделана из сверхпрочного пластика. Ставить такую защиту на гражданские автомобили нет смысла — слишком дорого и не практично.

При выборе следует ориентироваться на жёсткость изделия

. Если материал недостаточно жёсткий, она будет гнуться при малейшем ударе. Защита с малой жёсткостью не эффективна, поэтому нет никакой разницы – есть она или нет.

Источник

Монтаж защиты картера своими руками

Защита поддона картера – это не обязательный элемент конструкции автомобиля, поэтому его установка чаще всего выполняется опционально. Конечно, самый простой способ установить защиту заключается в передаче этой работы работникам автосервиса, но за это придется выложить как минимум тысячу рублей.

При желании эту сумму можно сэкономить, выполнив все работы самостоятельно: установка защиты картера своими руками не отличается особой сложностью.

Алгоритм работы будет выглядеть следующим образом:

  1. Автомобиль устанавливается на яму или подъемник, за счет чего обеспечивается хороший доступ к его нижней части. Естественно, нужно заранее позаботиться об освещении и необходимом наборе инструментов. Также нужно взять для работы помощника: даже если вес защиты невелик, удерживать и крепить ее самостоятельно будет проблематично.
  2. Первый шаг – удаление старой защиты, если она была установлена. После извлечения всех крепежных элементов нужно прочистить места их установки от грязи и подтеков. Если защита изготовлена из стали, то в качестве крепежных материалов чаще всего используются болты.
  3. Теперь необходимо примерить новую защиту на ее место: иногда желание сэкономить и приобретение дешевого листа оказывается недальновидным решением, и защита просто не становится на свое место. Если же защита выбрана правильно, то ее отверстия совпадут с креплениями на корпусе.
  4. Чтобы снизить уровень шума от вибрации защиты картера, стоит воспользоваться демпфирующими прокладками. На этом этапе защита устанавливается на свое место, болты закручиваются, и теперь двигатель надежно защищен от внешних воздействий.

Материалы, используемые для изготовления поддонов

Многие автовладельцы часто сталкиваются с проблемой выбора правильной модели защиты картера. Материалом для изготовления данных приспособлений служит разнообразное сырье:

  • стальные листы;
  • нержавеющая сталь;
  • алюминий;
  • титан;
  • композитный материал в виде стеклопластика или углепластика.

Каждый представленный вид материалов обладает определенными характеристиками и свойствами. Привычная металлическая защита двигателя постепенно заменяется новыми композитными элементами.

Описание брони картера из стали и нержавейки

Стальная защита картера наиболее востребована на автомобильном рынке. К основным ее достоинствам относятся следующие показатели:

  • низкая цена;
  • высокая прочность;
  • устойчивость к ударам и механическим повреждениям;
  • возможность устранения полученных деформаций.

Для изготовления защиты из стали используются листы толщиной два миллиметра. Приспособление, выполненное из материала такой толщины, успешно оберегает картер транспортного средства от повреждений.

Внедорожники комплектуются усиленной броней, изготовленной из стальных листов толщиной три миллиметра. Такая защита отличается большим весом и повышенной устойчивостью против сильных ударов. Усиленные щиты трудно восстанавливать в гаражных условиях.

Основным недостатком стальных элементов является коррозия, ржавчина образующиеся в местах крепления. Обработка антикоррозийными средствами приносит эффект только в местах, где нет соединений.

Автоброня из нержавейки имеет сходные характеристики со стальными образцами. Ее основные преимущества — это презентабельность и устойчивость против коррозии. Изделия из нержавейки используются на дорогих иномарках.

Недостатком поддонов, изготовленных из нержавейки, является их высокая стоимость. Для сокращения расходов на щиты, автовладельцы используют декоративные накладки из нержавейки на обычные стальные поддоны.

Особенности алюминиевых защитных элементов

Алюминиевая защита картера двигателя имеет более высокую цену. Основные преимущества таких элементов состоят в следующих особенностях:

  • повышенная жесткость;
  • минимальные деформации;
  • долговечность;
  • возможность восстановить или произвести ремонт изделия, получившего деформации;
  • отсутствует искрение при ударах о препятствия, что снижает вероятность возгораний в моторном отсеке;
  • малый вес изделия благодаря легкости алюминия.

Защита, изготовленная из алюминия, обладает следующими недостатками:

  • высокая стоимость;
  • листы изготавливаются без ребер жесткости;
  • способность исходного материала окисляться на воздухе приводит к появлению пятен, имеющих неэстетичный вид;
  • закисание крепежных деталей приводит к трудностям при снятии приспособления.

Алюминиевая защита картера отличается большой толщиной листа, доходящей до пяти миллиметров. Благодаря малому весу материала такой вид изделий нашел широкое применение на гоночных машинах.

Описание свойств композитной и титановой защит картера

Композитная защита двигателя обладает небольшим весом, устойчива к коррозии, способна надежно предохранить картер и ходовую систему от негативных воздействий и ударов.

К недостаткам изделий, изготовленных из данного материала, относятся следующие факторы:

  • образование сколов и трещин на листах в местах точечных и сильных ударов;
  • отсутствие возможности восстанавливать щиты из композитных материалов, ремонт таких деталей не производится;
  • низкая теплопроводность материала может привести к перегреву двигателя и трансмиссии;
  • композитная защита картера имеет высокую стоимость, особенно изготовленная из кевлара.

Композитная защита устанавливается на машинах класса люкс.

Листы из композитного сырья не нуждаются в ребрах жесткости. Стендовые испытания показали, что прочностные характеристики уменьшаются от их наличия, т. к. в местах расположения ребер происходит концентрация напряжения. Многие производители располагают ребра жесткости на композитных изделиях для придания товарного вида.

Титановая защита относится к наилучшему виду данных изделий. В нем собраны все достоинства рассматриваемых выше материалов. Титан способен обеспечить все требования, предъявляемые к защите поддона двигателя:

  • высокая прочность;
  • отсутствие коррозии и окисления;
  • легкость.

Единственным недостатком данного сырья является его высокая стоимость.

Где продаётся хорошая защита картера

Раньше большинство запчастей продавалось только на авторынках, сейчас всё лучшее можно купить в интернете. При большом желании можно даже заказать у фирмы производителя. При покупке защиты для начала нужно решить для себя, нужна ли вам мощная стальная броня или хватит лёгкого щита из углепластика. Если для вас бездорожье – это редкие выезды на природу, то вряд ли железная защита вам необходима

При покупке важно обратить внимание на фирму изготовителя. Не рекомендуется покупать неизвестные бренды, скорее всего вам хотят подсунуть китайскую подделку. А вот, например защиты фирмы «Шериф» отлично зарекомендовали себя за годы эксплуатации

А вот, например защиты фирмы «Шериф» отлично зарекомендовали себя за годы эксплуатации

А вот, например защиты фирмы «Шериф» отлично зарекомендовали себя за годы эксплуатации.

Установка

Устанавливая защиту, проследите за тем, чтобы между ней и поддоном оставался зазор не менее 2 см. Так как двигатель автомобиля закреплен на резинометаллических подушках, а поэтому при запуске и остановке неминуемо колеблется. Если ездить на автомобиле со слишком малым расстоянием между этим деталями, поддон будет контактировать с кожухом, вызывая вибрации и лишние шумы. Также возможно повреждение поддона, который на некоторых современных авто изготовлен из пластика. После этого масло, конечно же, вытечет через образовавшееся отверстие.

Если после установки защиты при движении появились посторонние звуки, проверьте, нет ли на ней следов контакта с поддоном, или не ослаб ли от вибрации ее крепеж.

Ремонт

Стальная защита поддона лучше всего поддается ремонту. Приварить отломившийся от нее монтажный кронштейн можно как полуавтоматом, так и обычным электродом МР-3 при помощи сварочного трансформатора или инвертора. Покрасить ее после ремонта можно железным суриком, разведенным на олифе – это недорого и надежно защитит металл от коррозии. Особенно тщательно нужно прокрасить сварочные швы. Отрихтовать деформированный стальной щиток можно при помощи обычной кувалды.

Выпрямить алюминиевую защиту двигателя автомобиля тоже не составляет большого труда, а вот сварка этой детали обойдется значительно дороже, чем стального изделия. Зато красить ее не нужно, так как на поверхности алюминия образуется прочная окисная пленка, предохраняющая этот металл от коррозии.

Не стоит пытаться восстановить любую композитную защиту после поломки, былую прочность вернуть ей уже не удастся. Красить ее тоже не нужно ведь воды она не боится, да и автомобиль после покраски защиты двигателя не станет выглядеть лучше.

Композитные материалы

Из стеклопластика

Композитные материалы пользуются большой популярностью на сегодняшний день, особенно стеклопластиковая защита картера. Основным преимуществом такого материала является высокая прочность, абсолютная стойкость к коррозии, а главное, возможность изготовить защиту для картера любой формы под любую геометрию двигателя. Но опять все упирается в стоимость и дорогой трудоемкий ремонт, в случае повреждения.

Итак, мы думаем вам стало понятно какую защиту для картера выбрать. Представленные здесь варианты одинаково отвечают поставленной цели, но отличаются ценой, сроком службы, весом и внешним видом. Так что выбор за вами.

Нужна ли установка защиты картера?

Всё зависит от опыта водителя, предназначения и модели машины, условий её эксплуатации. Если машина имеет высокий клиренс и эксплуатируется только в городе на асфальтированных дорогах европейского уровня опытным и осторожным водителем без вредных привычек, то защиту можно не ставить. В этом случае вероятность получения ударов снизу по картеру ничтожна мала. Во всех остальных случаях установка защиту картера двигателялучше установить. Почему?

  1. Картер – поддон двигателя, содержащий моторное масло, откуда оно черпается для смазки и охлаждения поршневой и кривошипно-шатунной системы. В легковых автомобилях он размещается ниже других деталей днища и ближе всего находится к поверхности земли. Именно от него измеряется клиренс автомобиля. Поддоны картера бывают стальные, чугунные, а в некоторых моделях пластиковые. При сильном ударе о жёсткий и твёрдый предмет наподобие камня, бетонного бордюра или железной крышки канализационного люка поддон может треснуть или деформироваться.
  2. Вмятины, образованные от ударов посторонних предметов об дно картера нарушают работу масляного насоса, приводя к падению давления масла. К тому же приводит и утечка масла через трещину или пробоину в поддоне. Итоговый результат повреждения днища картера – перегрев и выход из строя двигателя, ремонт которого обходится на порядок дороже, чем покупка и установка защиты.
  3. В России, даже в самых цивилизованных городах, условия для вождения автомобилей с низким клиренсом далеки от идеальных. Камни и кирпичи на дорогах не редкость, не говоря уже об образовавшихся ямах и ухабах. Зимой на них образуются глубокие ледяные колеи. К тому же, каким бы опытным не был водитель, иногда на дорогах возникают такие ситуации, когда он не может вовремя заметить и объехать камень или яму на дороге.

КОМПОЗИТНЫЕ ЗАЩИТЫ КАРТЕРА ОТ

ТЕХНОЛОГИЯ

Композитные защиты «АвтоЩИТ» толщиной в среднем 8 мм изготавливаются из стекловолоконного ровинга.

Этот армирующий материал состоит из непрерывных нитей (прядей) из «Е» стекла, подлежащих рубке. Нити ровинга рубятся специальными ножами и наносятся на поверхность формируемого изделия для образования армирующих структур.

В качестве связывающего вещества применяются эпоксиполиэфирные смолы.

Защиты картера, изготовленные по такой технологии, обладают высокой жёсткостью и прочностью при сравнительно малом весе, не подвержены коррозии, имеют хороший товарный вид, который сохраняется длительное время.

ПРОДУКЦИЯ

выпускает композитные защиты для большинства моделей современных марок.

Ознакомиться с несколькими образцами защит двигателя от можно в фотогалерии.


Фотогалерия

Технология позволяет придать композитной защите сложную форму, в результате чего защита плотно прилегает к подрамнику автомобиля, защищая моторный отсек от грязи.

Виды материала защиты картера двигателя

Чтобы выбрать эту деталь правильно, нужно ориентироваться всего на два показателя:

    • Модель автомобиля.
    • Материал.

Если с первым всё понятно – для каждой модели защитная пластина индивидуальна, то со вторым сложнее. Ведь для её изготовления используют пластик, сталь, алюминий, композиты, и даже титан. Какая защита картера лучше? Рассмотрим каждый материал, ведь они все имеют свои достоинства и недостатки.

Металлическая

Такой вариант защитного листа выполняется из стали. Это самый распространённый вариант, у которого есть свои достоинства:

  • Сравнительно небольшая стоимость.
  • Распространённость – найти стальной лист для своего автомобиля проще всего.
  • Ремонтопригодность. В случае повреждения стальную защиту можно легко отремонтировать – выпрямить вмятины, заварить пробоины.

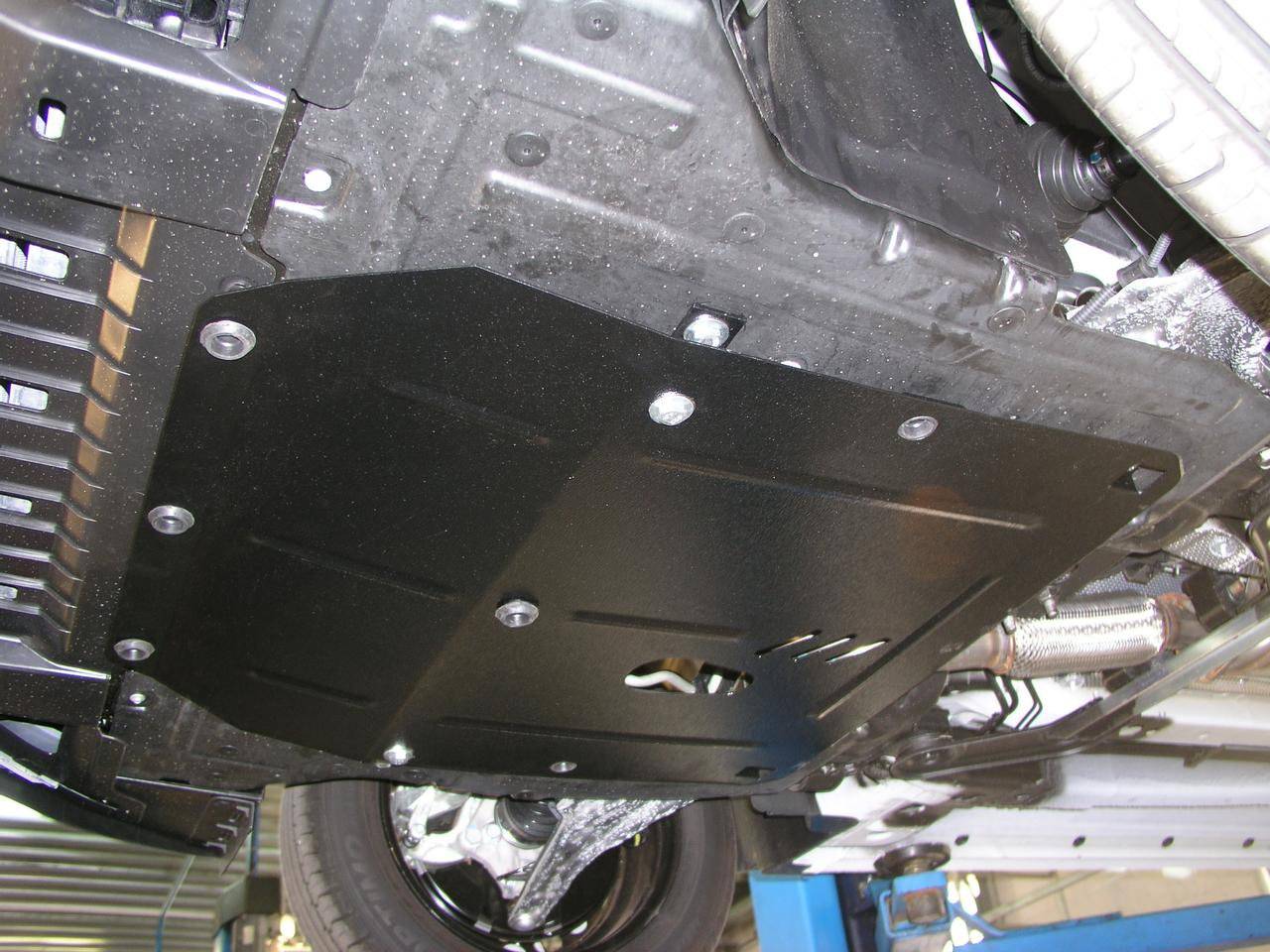

Металлическая защита картера двигателя

Но и недостатки тоже имеются:

  • Стальной лист подвержен коррозии и начинает быстро ржаветь. Тем более, что он принимает на себя всё внешнее воздействие – камни, ветки и трава быстро сдирают краску, а потом на него беспрепятственно попадают вода, грязь и снег, вместе с химическими реактивами, которыми обрабатывают дороги в городах.
  • Стальная защита довольно тяжёлая, поэтому заметно увеличивается нагрузка на амортизаторы, они сильнее проседают и уже не так эффективны на неровностях. Это также может ухудшить управляемость. Если амортизаторы излишне мягкие, может потребоваться замена на более жёсткие.
  • Стальная защита, конечно, гораздо лучше пластиковой, но всё-таки хуже других вариантов. Серьёзный удар может пробить 2-4 мм. лист или по крайней мере сильно вдавить внутрь, что не спасёт внутренние узлы от повреждений.

Однако металлическая защита всё-таки гораздо лучше, чем её отсутствие. Если бюджет не позволяет приобрести более дорогую, то вполне можно остановиться и на таком варианте.

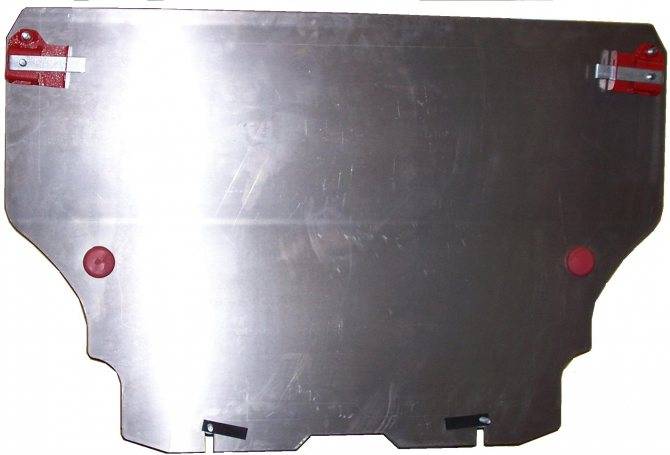

Алюминий

Алюминиевый лист стоит заметно дороже стального, но обеспечивает вдвое лучшую защиту мотора от повреждений. Кроме того, нет проблем с коррозией, хотя алюминий и окисляется, особенно в местах креплений, и это может затруднить снятие такой защиты. Да и внешний вид не такой красивый. С другой стороны, алюминиевая защита выглядит все-же привлекательнее, чем ржавая стальная.

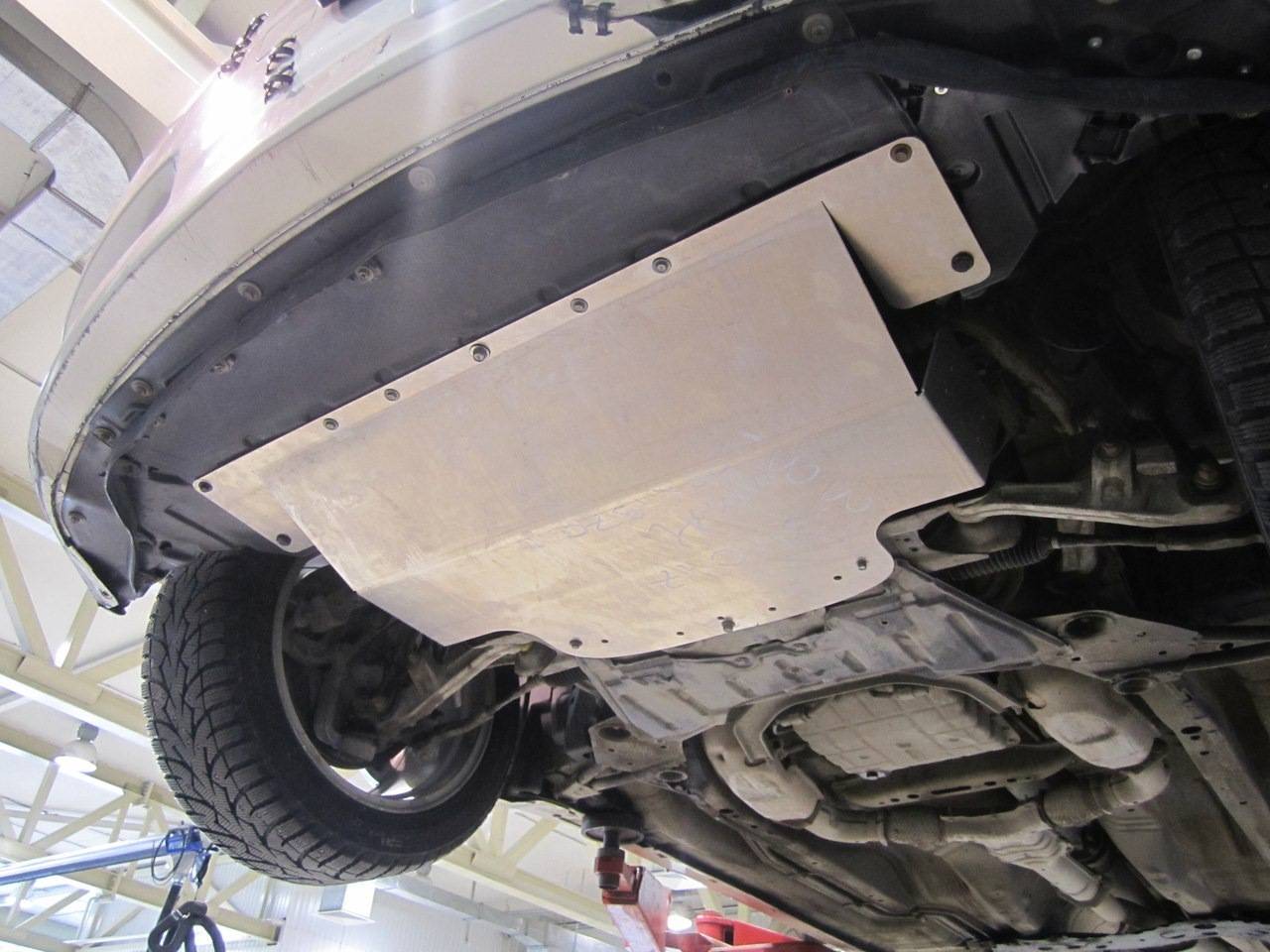

Алюминиевая защита

Одно из преимуществ – при ударе, например, о дорогу или бордюр, алюминий не даёт искр, как сталь. Это плюс к пожарной безопасности.

Такой вариант тоже можно ремонтировать при повреждении, вмятины несложно выпрямить. К тому же, алюминий гораздо легче стали, и такая защита практически не отразится на работе амортизаторов и управляемости. Недостаток – большая стоимость, по сравнению со стальным.

Нержавеющая сталь

Такой вариант во многом схож с обычным стальным, но имеет преимущества в виде большей прочности и устойчивости к коррозии. Нержавеющая сталь не теряет свой внешний вид со временем, но обойдётся гораздо дороже. Найти такую защиту довольно сложно, скорее всего, её придётся делать на заказ, что еще больше поднимет цену.

Из нержавеющей стали

Титан

Это очень дорогой вариант, который разумно использовать только для дорогих автомобилей. Титан – металл, известный своей большой прочностью, но он еще и лёгкий. Поэтому такая защита сочетает в себе лучшие свойства нержавеющих и алюминиевых – очень прочная, ремонтопригодная, и лёгкая.

Композитный материал

В композитных материалах используются армирующие волокна, которые связаны основой – смолой. Это может быть стеклоткань, карбон или кевлар. Самый распространённый материал и самый дешёвый – стеклоткань, а самый дорогой – кевлар. По прочности даже стеклотканевая защита прочнее стальной в 1,5 раза, а кевларовая – в 2,5 раза. При этом она значительно легче, хотя это преимущество несколько нивелируется большой толщиной.

Защита картера двигателя из титана

Самые большие недостатки таких материалов – при сильном ударе в одно место они могут крошиться и восстановить их нельзя. При повреждении и растрескивании их не ремонтируют, а меняют полностью.

Архивный номер № 23 (817) от 8 июня 2010 — Автосалон

ПОЛЕЗНО ЗНАТЬ

Каждый опытный автомобилист расскажет немало историй, как установленная защита картера спасала двигатель от масляного голодания. Но некоторые эксперты считают, что стальная или композитная пластина, защищающая моторный отсек, только вредит.

Качественная защита картера стоит недешево. Для автомобилей Ford Focus и Chevrolet Lacetti пластиковая защита стоит 1500 руб., металлическая – 3000 руб., композитная – 5000 руб.

Валерий Петряев, автомеханик, советует: «Не покупайте защиту картера, которая требует сверления дополнительных монтажных отверстий. Последнее чревато неприятной особенностью – ускоренной коррозией просверленных элементов».

Защита картера может быть пластиковой, металлической или композитной. Каждая способна защитить подкапотное пространство от грязи, но только последние – стальная и композитная – обезопасят картер двигателя от повреждений. Наиболее распространенный вариант – защита стальная. Известные производители предпочитают оцинкованный металл, покрытый полимерным порошковым напылением. Такая защита симпатична и долговечна. Наименее предпочтительный вариант – окрашенный нитрокраской стальной лист.

Не следует путать пластиковую и композитную защиту. Последняя жестче и прочнее стальной, но формой напоминает пластиковую. Валерий Петряев, автомеханик: «Устанавливать защиту рекомендую автомобилистам, которым частенько приходится передвигаться по разбитому проселку. Остальным установка стального или композитного листа, пожалуй, только навредит».

Стальной лист, защищающий моторный отсек, – это, конечно, хорошо. Но недостатков хватает Какими неприятностями грозит установка защиты картера?

Недостаток первый

. Некоторые производители забывают предусмотреть отверстия, позволяющие сменить масло, не снимая защиту. Поэтому замена масла обойдется на 150-200 руб. дороже.

Недостаток второй

. Некачественные изделия могут резонировать при движении, создавая неприятные звуки и задевая картер двигателя. Последнее чревато протечками масла через образовавшиеся отверстия.

Недостаток третий

. Металлическая защита существенно уменьшает дорожный просвет, поэтому автомобиль, двигаясь по пересеченной местности, способен «залечь на днище».

Недостаток четвертый. Кузов современных иномарок рассчитан на то, чтобы сохранить жизненное пространство, когда произойдет авария. Поэтому деформация «передка» тщательно просчитана, а материалы ответственно подобраны. Разумеется, композитная или металлическая защита помешает правильной деформации ответственных компонентов. Поэтому пассивная безопасность существенно ухудшается!

Для большинства иномарок, официально продаваемых в России, защита картера предлагается как оригинальный аксессуар. Но некоторые автомобили – например Renault Symbol – на заводе оснащаются стальными листами, защищающими двигатель и кузов.

Валерий Петряев, автомеханик: «Защита картера – сугубо российское изобретение. Поэтому некоторым моделям иномарок подобрать подходящую защиту нередко проблематично».

Так нужна ли защита картера? Если требуется защитить моторный отсек от грязи, выбирайте пластиковую защиту. Если нужно защитить картер двигателя от повреждений, выбирайте композитную защиту. Последняя практически не уменьшает дорожный просвет Но помните, что структура деформации кузова существенно изменится!

Поделиться ссылкой:

ВКонтакте, Одноклассники, Facebook, Twitter, Instagram.

https://at.amobil.ru

Основные требования к защите картера

Государственного стандарта на защиты картера не существует, т.к. они не относятся к автомобильным агрегатам, сертификация которых по российским правилам обязательна. Это объясняет большой разброс параметров защит, предлагаемых на рынке. Главное требование к защитам задает здравый смысл: их основное качество — прочность и жесткость, которые определяют способность противостоять ударным нагрузкам.

Во время наезда на препятствие часть энергии удара гасится самой защитой и ее креплением, а часть передается кузову. При этом кузов и его элементы не должны деформироваться. Именно этим условиям должны отвечать механические свойства такого оборудования.

Жесткость защиты можно считать оптимальной, если деформация происходит только в пределах зазора между ней и картером (обычно этот зазор выбирается в пределах 20–30 мм, т.к. дальнейшее его увеличение приводит к уменьшению дорожного просвета). Это связано с тем, что:

  • может привести к повреждению кузова, так как вся энергия удара будет передаваться на него;
  • защита с недостаточной жесткостью иногда способна перевести фронтальный удар в скользящий, но может упереться в картер и повредить его.

Кроме того, жесткость определяется условием безопасности — при лобовом столкновении двигатель должен перемещаться вниз, а не в сторону водителя и переднего пассажира. Чтобы защита не препятствовала этому, она изготавливается с прогибом вниз. Это обеспечивает ее направленную деформацию при смятии передней части автомобиля.

Прочность защиты обеспечивается конструкцией и используемыми материалами. Она должна быть такой, чтобы выдерживать без серьезных повреждений наезд на острый камень, металлический прут и т.д.

Защита тем прочнее и жёстче, чем больше рёбер жёсткости имеет и чем больше их глубина. Лучшая модель — с глубоким рельефом по всей площади, что придает ей высокую жёсткость в обоих — в продольном и в поперечном — сечениях.

Прочность крепления гарантируется установкой защиты только на силовые элементы автомобиля — лонжероны кузова, подрамник двигателя, поперечную балку подвески. Крепление защиты к более слабым элементам, например поперечине под радиатором, является недостаточно прочным; это допустимо только для пыльников. В случае такой установки защиты радиатор может пострадать от удара.

Прочность крепления обеспечивается и использованием соответствующего крепежа — определяющим становится прочность и жесткость лапок и кронштейнов защиты, материал, из которого изготовлены болты.

Вес защиты должен быть минимально возможным при условии обеспечения необходимой жесткости и прочности. Поэтому его величина у предлагаемых производителями изделий находится в пределах 7–15 кг, что не приводит к заметному увеличению нагрузки на переднюю ось автомобиля.

Для определения степени жесткости защиты в «домашних условиях» рекомендуется положить ее на землю выпуклостью вверх и встать на нее. Хорошая защита под весом 75 кг прогнется не более чем на 10-15 мм без остаточной деформации. Если прогиб больше, это, скорее, пыльник.

Кроме выше перечисленного, хорошие защиты характеризуются тем, что ставятся на штатные крепежные элементы и делать дополнительных отверстий в кузове не требуется.

Они также должны иметь технологические отверстия, которые облегчают обслуживание автомобиля с установленной защитой, т.к. исключают необходимость систематического демонтажа при необходимости слива масла, чистки фильтра и пр.

Очень важно и качество изготовления данного оборудования – качество покраски, которая, как правило, выполняет функцию защиты от коррозии, и обрезки краев, что влияет не только на эстетическое восприятие изделия, но и на качество его установки. Еще один важный атрибут хорошей защиты – наличие резиновых или пластиковых отбойников-амортизаторов в местах контакта с кузовом автомобиля, благодаря которым установленное изделие не вибрирует, а значит, не создает и даже снижает уровень шума в салоне

Еще один важный атрибут хорошей защиты – наличие резиновых или пластиковых отбойников-амортизаторов в местах контакта с кузовом автомобиля, благодаря которым установленное изделие не вибрирует, а значит, не создает и даже снижает уровень шума в салоне.

Самостоятельное изготовление

Чтобы сделать поддон своими руками, потребуются гаечные ключи, рулетка, болгарка, дрель, сварочный аппарат и сталь. Заводская защита изготавливается путем штамповки. На ней предусмотрены ребра жесткости, которые без пресса не производятся. При выборе стали для самостоятельного производства рекомендуется учитывать толщину листа (не меньше 4 миллиметров).

Также будет интересно почитать: Зарядные устройства для аккумуляторов автомобиля: лучшие варианты на рынке

Если во время изготовления потребуется изогнуть материал, тогда лист зажимается между специальными уголками в струбцинах. Для изгиба используется рычаг-вилка либо газовый резак. Автомеханики советуют закрыть щитом весь двигатель. В таком случае обеспечивается дополнительная защита картера и подкапотного пространства от снега, воды и грязи.

Чтобы определиться с размерами щитка, автомобиль устанавливается на эстакаду либо подъемник. Замеряется днище, где будет монтироваться стальной лист. Полученные данные переносятся на металл. При нанесении разметок нужно учитывать пространство для поворота колес, хождения разных механизмов подвески и прочих приводов. Минимальное значение показателя — 10 мм.

Варианты крепежа

Перед резкой металла продумывается способ крепления защиты для двигателя автомобиля: на раму, кузов либо другую деталь. Рекомендуется воспользоваться резьбовым соединением. На защите применяются следующие крепежные элементы:

  1. Выполнение проушин в качестве продолжения листа. После их отметки делаются отверстия соответствующего диаметра.
  2. Отдельное изготовление кронштейнов разной формы: уголков, скоб, пластин. Для их фиксации к днищу используется резьбовое соединение, к защите — сварка. Чтобы придать конструкции большую жесткость, рекомендуется сварить детали внахлест.

Подготовленная деталь с кронштейнами монтируется на болты. Перед установкой рекомендуется проверить зазоры с движущимися элементами и поддоном, а также совпадение отверстий для крепежей.

Монтажные работы

При выполнении монтажа рекомендуется сделать дополнительное отверстие под люком для слива масла, чтобы обеспечить доступ к соответствующему фильтру. С учетом размеров отверстие вырезается болгаркой либо коронкой.

Следует учитывать, что открытый доступ способствует попаданию грязи в моторный отсек. Чтобы предупредить такую проблему, сверху на листе по периметру люка просверливаются 4 отверстия. К ним привариваются гайки, в которые затем вкручиваются болты для фиксации крышки. Для обеспечения дополнительной защиты и продления срока службы проводят грунтовку и покраску изделия. При самостоятельном изготовлении защиты необходимо соблюдать следующие требования:

Также будет интересно почитать: Легковая шипованная резина Bridgestone Ice Cruiser 7000s для суровой зимы

Высокая прочность изделия обеспечивается за счет наличия продольных ребер и применения в процессе производства специального профиля либо толстого стального листа.
Обеспечение технологических отверстий с целью предоставления доступа к сливной пробке картера во время техосмотра мотора.
Защита устанавливается таким способом, чтобы не нарушить теплоотдачу и обдув воздушных потоков силового агрегата

Особое внимание уделяется процессу естественного охлаждения.
Применение надежных крепежных элементов для обеспечения прочного соединения листа с рамой.
Профиль обеспечивает воздушный зазор в пределах трех сантиметров от поддона. Одновременно рекомендуется следить за значением клиренса

Показатель не должен быть маленьким.
Наличие в защитном листе множества отверстий отрицательно сказывается на прочности, поэтому их число должно быть минимальным.
