Как правильно заправить авто кондиционер своими руками?

Советы автолюбителей по контролю за работой кондиционера

  1. Сколько хладагента в автокондиционере?

«Прежде чем отправиться на СТО или в автомагазин, если вы планируете выполнить всю работу самостоятельно, необходимо не только узнать, сколько стоит заправка кондиционера в автомобиле, но и понять, сколько хладагента потребуется. Так вы купите точное количество фреона. Узнать данный параметр можно, просто посмотрев на табличку в подкапотном пространстве. На ней указана норма заправки хладагента, его тип, а также количество в системе.

Как поступить, если по тем или иным причинам данной таблички нет под капотом? В такой ситуации отправляемся в дилерский центр либо изучаем инструкцию по эксплуатации вашего авто.

Если у вас отечественное транспортное средство, потребуется 0,6–0,9 кг фреона

Однако точное значение не важно, поскольку самостоятельно вы будете лишь дозаправлять системы, а не полностью выполнять заправку кондиционера.. Полноценная заправка кондиционера в автомобиле выполняется заводом-изготовителем либо на СТО, где работают профессионалы

При необходимости они отремонтируют систему, если газ полностью вышел.

Полноценная заправка кондиционера в автомобиле выполняется заводом-изготовителем либо на СТО, где работают профессионалы. При необходимости они отремонтируют систему, если газ полностью вышел.

Во время планового техобслуживания производится дозаправка хладагентом до нормы, чтобы система правильно функционировала.

Однако в этом случае мы не знаем, какое количество хладагента находится в системе. По этой причине дозаправлять автокондиционер нужно, ориентируясь на давление, указанное на манометре.

Как поступить, если вы не знаете точное количество фреона и не смогли понять, сколько хладагента находится в системе? Просто наблюдайте за стрелкой манометра. Такой способ подходит для всех ситуаций, когда вы выполняете заправку кондиционера в автомобиле самостоятельно».

Доливаем масло при заправке автокондиционера.

«В табличке можно узнать требуемое количество хладагента, а также норму заправки масла. Однако большинство автовладельцев не понимают, куда его доливать, как это сделать и для чего это вообще нужно. Многие автомобилисты рекомендуют добавлять масло при каждой дозаправке системы. Однако если масла будет слишком много, может сломаться поршневой компрессор, так как смазка проходит через агрегат вместе с фреоном, нагорает на узлах. Как действовать правильно и продлить срок службы автокондиционера?

Для этого покупайте хладагент, в который уже добавлено масло. Чтобы выбрать такой фреон, внимательно изучите информацию на баллончике. В этом случае количество масла будет оптимальным.

Иногда требуется отдельно заправить масло. Тогда следует выбирать полиалкиленгликолевое масло – PAG. Его нужно залить в компрессор через картер».

Если у вас есть опыт обслуживания автомобиля, вы сможете самостоятельно заправить кондиционер хладагентом. Главное не упустить утечку фреона, а также регулярно проводить осмотр системы.

Чтобы правильно заправить кондиционер, придется использовать специальный комплект для заправки фреона. Но его цена ненамного ниже, чем стоимость работы опытных мастеров на СТО.

Если вы не планируете регулярно заправлять автокондиционеры, в целях экономии следует обратиться в автосервис, а не покупать спецнабор для самостоятельной работы.

Окончательная проверка и диагностика неисправностей

Теперь остается включить автокондиционер и проверить его работу

Здесь обращайте внимание на следующие моменты:

  • убедитесь, что уже через несколько секунд после включения кондиционера в салон начинает поступать холодный воздух;
  • осмотрите всю систему на факт течей фреона;
  • при подозрении на наличие утечки можно произвести повторную проверку (технологию мы рассматривали выше);
  • прислушайтесь к работе компрессора, если имеют место посторонние шумы, то это может говорить об износе деталей или внутреннем повреждением узла. Часто причиной шума является неисправный подшипник, как следствие это может привести к выходу из строя к ремонту компрессора;
  • из системы должен идти чистый воздух, без лишнего запаха. В противном случае замените салонный фильтр.

Подготовка к заправке

В первую очередь перед дозаправкой кондиционера в машине своими руками необходимо найти и устранить утечки, а также выполнить вакуумирование.

Поиск и устранение утечки

Если фреон в кондиционере закончился из-за повреждения труб, то в таком случае нужно найти и устранить утечку. Для поиска утечки рекомендуется применять специальный инструмент, который называют течеискателем. Если такого прибора нет, то найти место утечки можно следующим образом:

  1. Сделайте жидкую смесь на основе масла и фреона;
  2. Добавьте в смесь специальный ультрафиолетовый краситель;
  3. Произведите заправку и включите кондиционер;
  4. Через 5-10 минут возьмите ультрафиолетовую лампу и осветите ею кондиционер – поврежденные участки должны окраситься в зеленовато-желтый цвет.

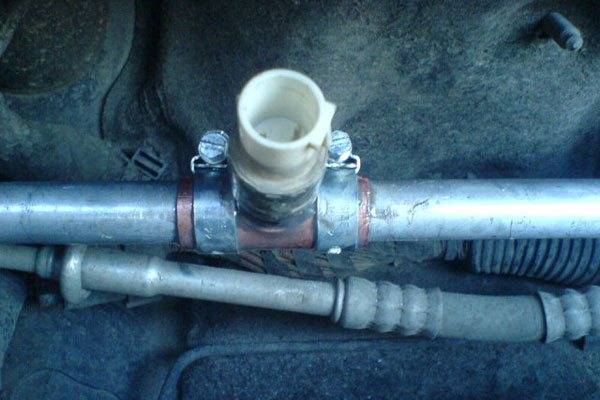

Для устранения утечки:

  1. Возьмите металлическую трубу и закройте ею место утечки;
  2. Поставьте на трубу по 1 хомуту с двух сторон;
  3. Обезжирьте место крепления хомутов (например, с помощью спирта);
  4. Скрепите часты муфты с помощью изоленты.
  5. Нанесите на муфту клей, разместите муфту на трубе и стяните хомуты.

Проверка давлением

После устранения утечек необходимо проверить целостность системы. Для этого следует самостоятельно заправить кондиционер каким-либо безопасным газом (например, азотом).

После заправки нужно обязательно измерить давление – если через 30 минут давление не изменилось, то это значит, что система полностью герметична. В противном случае следует устранить оставшиеся утечки и повторить процедуру проверки.

Вакуумирование кондиционера

Теперь необходимо выполнить вакуумирование устройства, чтобы удалить из системы воздух и капельки влаги. Для вакуумирования понадобится специальный вакуумный насос, а сама процедура выглядит следующим образом:

  1. Включите отопительную систему и прогрейте авто (если это не сделать, то в таком случае много влаги останется в испарителе);
  2. Возьмите вакуумный насос и подключите его к автокондиционеру – для этого трубу насоса присоедините к патрубку;
  3. Включите насос на 10-15 минут. После этого перекройте вентиль и отключите насос. Повторите процедуру 2-3 раза;
  4. В конце отключите насос и подождите 2-3 часа, чтобы нормализовалась температура и давление. После этого можно приступать непосредственно к заправке.

Все, что нужно знать о заправке кондиционера

В машине дует прохладный воздух и кажется, что система кондиционирования авто в порядке? Не всегда этот факт очевиден. Система может разгерметизироваться, в нее попадет вода и иногда ее количество может достигать даже более 120 мл! В зимний период вода может замерзнуть, что может перекрыть терморегулирующий вентиль. Вместе с водой в систему в любом случае попадет воздух, и эта смесь может способствовать появлению коррозии.

Не будем забывать  и про хладагент. Специалисты уверяют, что даже при идеальной работе кондиционера, протечка хладагента на уровне от 5 до 8% в год неизбежна, а когда хладогента в системе становится менее 50%, начинаются существенные перебои в работе кондиционера. Ремонт последнего — вещь не дешевая, особенно, если течет радиатор кондиционера. Так что без регулярной дозаправки (или, как отмечено выше, повторной заправки) хладагентом вашего автокондиционера не обойтись.

Сколько стоит заправка кондиционера?

Автовладельцы спорят, как и где стоит лучше заправляться? Насколько профессионально мастера сделают заправку? Цены в небольших заправочных станциях начинаются с 1000 рублей. Стоимость заправки кондиционера у официальных дилеров колеблется в пределах 5000-7000 рублей.

Дозаправляем кондиционер самостоятельно

Важно! Перед заправкой необходимо подсоединить к системе вакуумный насос, чтобы удалить из  кондиционера машины ненужный воздух и воду.

Если вы делаете дозаправку, то можно обойтись без этой процедуры. Вскрывая кондиционер ненадолго, мы понимаем, что воздух не успел заменить большое количество фреона автомобильного кондиционера.. Итак, приступаем к заправке

Итак, приступаем к заправке

  • если необходимо — вакуумируем систему, чтобы приступать к закачиванию нужного количества газа в кондиционер.
  • отмеряем необходимое количество фреона с помощью электронных весов или мерной колбы. Считается, что в таких случаях лучше всего использовать именно колбу, в нее легко перелить фреон.
  • открываем все краны, чтобы газ поступил в систему. Специальная мерная колба оснащена нагревательным элементом, благодаря которому можно повысить давление газа, так фреон полностью попадет в систему.

Второй вариант заправки кондиционера

Нам понадобится порт обратной магистрали. Во время заправки компрессор должен находиться в включенном состоянии, ведь именно так фреон на 100% закачается внутрь. Наблюдать за заправкой можно будет с помощью специального смотрового глазка.

Важно! Всегда заправляйте кондиционер до самого конца!

Если система не была заправлена должным образом, то и прохлады в автомобиле можно не ждать, и это будет только вершиной айсберга.

Если перезаправить кондиционер, получим повышенное давление и сбои в работе системы, а в некоторых случаях и поломку. Неполадки в системе возникают обычно в 2 случаях:

  1. после полной заправки кондиционера
  2. от длительной езды с пустым кондиционером.

Этап второй – заполнение системы хладагентом

Перед началом заправки необходимо присоединить масляный инжектор к фреоновому баллону и залить туда 30 мл смазки. Затем перекройте ранее открытые вентили коллектора и входного штуцера, отключите шланг от вакуумного насоса.

Дальнейшая заправка кондиционера своими руками выглядит так:

  1. Присоедините желтый шланг к баллону с инжектором и откройте вентиль резервуара.
  2. После отключения вакуумного насоса желтая заправочная трубка заполнилась воздухом. Его удаление производится путем продувки: на 1–2 секунды приоткройте правый вентиль манометрической станции. Давление хладагента вытолкнет воздух наружу.
  3. Установите баллон на электронные весы кверху днищем, обнулите дисплей.
  4. Откройте левый вентиль манометрического коллектора и следите за показаниями весов. Стрелка манометра должна двинуться в сторону увеличения давления.
  5. Когда дисплей отсчитает требуемое количество газа, перекройте кран сервисного порта, коллектора и баллона.
  6. Запустите двигатель автомобиля и проверьте работоспособность кондиционера в режиме охлаждения.
  7. Стравите фреон из шлангов с помощью той же продувки – откройте правый вентиль станции. Отключите баллон и все патрубки, закройте штуцер защитным колпачком.


В процессе заправки иногда случается, что нужное количество хладагента не желает самостоятельно перетекать в контур кондиционера. Созданного в системе вакуума не хватает, чтобы втянуть жидкую фазу фреона. Решение простое: заведите мотор, включите охладитель и дождитесь, пока запустится компрессор. В этот момент перетекание возобновится, главное, – своевременно закрыть кран. Заправочную норму, указанную на табличке, превышать нельзя.

Методы поиска утечки

Сегодня можно выделить несколько основных способов быстрого поиска утечки в автокондиционере.

Рассмотрим наиболее популярные из них.

Применение течеискателя.

Столь современное устройство оказывает реальную помощь в поиске утечки, когда визуально найти проблему не удается.

Преимущество изделия – высокая чувствительность и точность. Но есть у течеискателя недостаток. Если повреждение небольшое, то найти его таким способом не выйдет.

Заправка азотом.

Эта методика, стара, как мир, но активно применяется и сегодня для проверки автокондиционера. Ее суть сводится к заправке азота в систему под большим давлением.

При этом место утечки фреона определяется исключительно на слух. Преимущество такого способа – простота и доступность. Недостаток – низкая эффективность.

Мыльный раствор.

Чтобы упростить процесс поиска часто используется мыльный раствор. Но это опасно. В системе кондиционирования есть не только фреон, но и масло для смазывания компрессора.

Последнее способно хорошо впитывать влагу и может совмещаться только с конкретным видом фреона.

Применение же мыльного состава часто приводит к поломке компрессора и, как следствие, серьезным тратам.

Применение ультрафиолетовой добавки.

Современный и наиболее эффективный метод определения утечки. Его активно применяют работники практически всех современных СТО. Суть проста.

В процессе заправки автокондиционера фреоном в состав добавляется немного специальной добавки.

Последняя смешивается с содержимым системы (хладагентом, маслом) и при выходе наружу (в месте утечки) приобретает зеленый цвет.

Преимущество такого метода – наглядность (место повреждения в системе видно сразу) и абсолютная безопасность для системы. Минус – высокая стоимость.

Как заправить кондиционер в машине своими руками

После диагностики магистралей и узлов на течь заправку автокондиционера выполняют специальным оборудованием.

Необходимые инструменты и материалы

  • стандартный баллон фреона определённой марки;
  • метрологическая станция (только при полной замене);
  • тройной переходник с выводом для манометра;
  • вентиль;
  • шланг низкого давления;
  • манометр;
  • штуцер для определённой марки авто (соединительная муфта).

Стандартный набор для заправки кондиционера фреоном продаётся в автомобильных магазинах по доступной цене.

Пошаговая инструкция

  1. Закачку хладогена производят через штуцер на магистрали низкого давления. Отличить фреонопровод низкого давления от высокого можно по диаметру– он всегда больше. На иномарках колпачки штуцеров маркируются символами «H» и «L», различаясь по цвету. Необходимо отвернуть заглушку-колпачок, сняв его с трубки.

Внимание!
Попадание в контур любых загрязнений недопустимо, поэтому перед снятием тщательно протрите места соединений.

Красная стрелка– трубка низкого давления, синяя– высокого.

  1. К штуцеру низкого давления присоединить заправочный шланг, который идёт от тройника с манометром.
  2. Баллон с фреоном подготовить к заправке, прикрутив вентиль и проколоть защитную впайку.
  3. Установить тройник на вентиль баллона.
  4. Запустить двигатель на холостых оборотах, удерживая около 1500 об/мин.
  5. Включить климатическую установку в салоне на полный режим.
  6. Открутить вентиль, пустив хладоген в систему. Во время процесса перекачки необходимо следить за показаниями манометра.

Заправка автокондиционера своими руками по манометру происходит до тех пор, пока температура воздуха на выходе не достигнет +5-7 °С. Контроль уровня фреона выполняют по «глазку» на осушителе: при полной доливке пузырьки воздуха перестают циркулировать. После этого закрывают вентиль, демонтируют оборудование и закрывают колпачок. Рекомендуют оставить работающий кондиционер на 10-15 минут, проверив соединения узлов на герметичность.

Ошибки при заправке

  • Выбор марки фреона должен соответствовать той, которая в системе. Современные установки работают на хладогене R134А. Если замену выполняют полностью на новый– то требуется выполнить полную откачку отработанного и произвести вакуумизацию контура на метрологической станции.
  • Попадание воздуха в контур. Перед дозаправкой необходимо проследить чтобы шланг-переходник полностью наполнился фреоном (из него должен выйти весь воздух). Только после этого производят доливку.
  • Повышенное давление в процессе перекачки– вентиль на баллоне следует открывать медленно, постоянно контролируя показатель манометра.
  • Заправка при выключенном двигателе. Мощности кондиционера не хватит, чтобы создать вакуум в системе, поэтому долив фреона будет неполным.
  • Утечка хладогена через повреждённые уплотнители. Если во время дозаправки обнаружена механическая неисправность на магистралях– то процесс следует остановить до её устранения.
  • Попадание мусора, грязи, влаги в контур приводит к поломке компрессора.
  • Заправка системы при некалиброванных либо изношенных датчиках.

Сколько стоит заправить автокондиционер?

Если фреона в системе недостаточно, и кондиционер охлаждает салон плохо, то есть 2 варианта: заправлять самому либо обратиться на СТО. Если обратиться на автосервис, то там за полную заправку автомобильного кондиционера берут 1500 рублей в среднем. Некоторые водители не заправляют полностью систему, а просто добавляют фреон. Это в среднем обходится в 300 рублей за 100 грамм. Специалисты замеряют, сколько фреона недостает в системе, и добавляют его до достижения необходимого давления. То есть, если в системе не будет хватить 150 граммов фреона, то дозаправка обойдется всего 450 рублей.

На некоторых СТО цены ниже, на других – выше. Впрочем, каждый сам решает где заправить автокондиционер. Но сделать это могут на многих СТО.

Как понять, что кондиционер пора заправить

Другое название конденсатора — радиатор, и эту деталь автомобиля периодически чистят от пыли и загрязнений, что помогает избежать коррозии

Даже в исправном состоянии система кондиционирования автомобиля постепенно теряет хладагент (фреон). Согласно нормативам, потеря 15% фреона за один год считается нормальным показателем. По техническим условиям утечка 50% хладагента и более приводит к тому, что автомобильный кондиционер уже не в состоянии работать эффективно. Поэтому даже исправно работающую систему необходимо заправлять хладагентом каждые 3 года.

Однако в старых автомобилях ситуация выглядит иначе. Потеря фреона может происходить намного быстрее и в больших объёмах. Поэтому на таких машинах автокондиционер нуждается в заправке гораздо чаще.

Заправлять кондиционер также придётся, если произошла разгерметизация системы кондиционирования из-за поломки. В этом случае перед заправкой необходимо устранить причину утечки, которая обычно кроется в механических повреждениях трубок либо в коррозии конденсатора кондиционера. В первом случае нужно заделать места утечек герметиком, во втором, вероятнее всего, придётся заменить сам конденсатор.

Оборудование

Для самостоятельной заправки потребуется определенное оборудование:

  1. Метрологическая станция.
  2. Шланги.
  3. Баллон с фреоном для подключения.
  4. Переходник с краном для подключения станции.

Есть и специальный набор для заправки, в который входит баллон с фреоном, шланг с манометром. Его вполне достаточно для заправки системы.

Все это продается во многих автомагазинах. Стоимость данного списка может составить 2000-2500 рублей (самый минимум). Конечно, бывают разные станции и шланги, поэтому цена может быть выше. Все это обойдется дороже, чем заправка на СТО, однако позже использовать данную систему можно для последующих заправок, а они, как известно, требуются часто.

Сколько фреона в кондиционере автомобиля

Когда по каким-то причинам таблица отсутствует, то узнать, сколько нужно хладагента можно также и у автодилера или посмотреть в мануале. Для российских автомобилей норма заправки обычно составляет около 600-900g. Хотя, в принципе, точность по большому счету и не нужна, ведь, как правило, своими руками производится дозаправка системы, а не полное заполнение кондиционера. Заправка автокондиционера производится или еще на заводе, или же после ремонта, когда газ полностью вышел, а при плановом обслуживании, мы можем только дозаправить фреоном до нормы, когда он сможет работать на полную мощность. Но при такой частичной заправке автомобильного кондиционера мы не можем знать, сколько граммов фреона осталось. Поэтому заправка кондиционера в машине происходит по давлению, отображающемся на манометре. Поэтому, если вы не смогли узнать точных цифр и определить количество фреона в кондиционере автомобиля, то следите за стрелкой прибора.

Так как в гаражных условиях нет возможности узнать точное количество хладагента, то гораздо проще определить сколько нужно фреона для заправки машинного кондиционера по показаниям манометра.

Когда нужна заправка

Давление в контурах цепи работающего автокондиционера достигает 25-30 Бар. Любое нарушение герметичности соединений приводит к быстрой потере давления и утечке газа. При этом наблюдаются признаки поломок в механизмах:

  • появление инея на магистралях, конденсаторе;
  • подтёки масла в местах примыкания трубок к узлам;
  • следы коррозии;
  • повышенный шум работы компрессора;
  • самопроизвольное выключение (в установках автоматического климат-контроля).

Перед каждой дозаправкой выполняют вакуумную проверку всей системы, выявляя механические повреждения проводящих труб, износ сальников и клапанов. Заправлять негерметичную установку не имеет смысла. Определить уровень фреона в простых охладителях можно по контрольному «глазку» на осушителе или с помощью манометра, более сложные установки снабжены датчиками с выводом данных в журнал памяти электронного блока-контроллера.

Этап первый – вакуумирование

Цель данной операции – полностью удалить из контура, теплообменников и компрессора воздух, содержащий влагу. Последняя, оставаясь в системе, способна резко сократить срок службы компрессорного агрегата. Вторичная цель – проверить контур на герметичность и в случае утечки устранить неполадку.

Первым делом отыщите присоединительные штуцера (они же – сервисные порты) кондиционера. Обычно они располагаются в передней части подкапотного пространства возле радиатора и закрыты защитными разноцветными колпачками. Иногда для обслуживания охладителя выведен только один порт с колпачком синего цвета.

Вакуумирование системы выполняется по такой технологии:

  1. Очистите от грязи штуцер низкого давления (синий колпачок либо буквенное обозначение «L»), снимите защитную крышку.
  2. Пользуясь клапаном, стравите в атмосферу остатки старого фреона, поскольку его количество неизвестно и нужна полная заправка.
  3. Подключите к порту синий шланг манометрической станции, находящийся слева. К вакуумному насосу подсоедините желтый шланг (расположен посередине коллектора).
  4. Включите насос, откройте вентили на коллекторе и входе сервисного штуцера. Нужный кран станции располагается с левой стороны, напротив синего шланга.
  5. Откачивайте воздух в течение 20 минут, при этом стрелка на левом манометре станции должна показывать давление минус 1 Бар.


Перед тем как заправить кондиционер в машине, отключите вакуумный насос и выждите 1–2 часа. Если система негерметична, стрелка манометра обязательно двинется в сторону нулевой отметки, показывая потерю глубокого вакуума. Придется самостоятельно искать место утечки либо ехать в ближайший автосервис. Проблем не обнаружено – переходите к следующей операции – заправке.

Устранение утечки

Если повреждение существенное или вышел из строя целый узел системы, то для ремонта лучше обратиться к профессионалам.

Но чаще всего повреждения в кондиционере незначительные. Следовательно, выполнить восстановительные работы можно и самому.

Здесь есть два варианта.

С помощью специальной латки.

Здесь последовательность следующая:

  • подготовьте небольшую металлическую трубку, которая подходит по диаметру;
  • заведите на нее небольшие хомуты, зачистите наждачной бумагой и обезжирьте с помощью спиртового раствора;
  • соедините две половины муфты с помощью обычной изоленты;
  • нанесите клей на подготовленную муфту, поставьте деталь на место и стяните ее с помощью хомутов.

Как вариант.

С помощью герметика.

Сегодня продаются специальные средства, которые эффективно затягивают небольшие повреждения. Все, что необходимо – закачать их в систему вместе с фреоном.

Через 20-30 минут существующие щели исчезнут, и проблема с утечкой фреона из автокондиционера будет устранена.

Как понять, что кондиционер пора заправить

Другое название конденсатора — радиатор, и эту деталь автомобиля периодически чистят от пыли и загрязнений, что помогает избежать коррозии

Даже в исправном состоянии система кондиционирования автомобиля постепенно теряет хладагент (фреон). Согласно нормативам, потеря 15% фреона за один год считается нормальным показателем. По техническим условиям утечка 50% хладагента и более приводит к тому, что автомобильный кондиционер уже не в состоянии работать эффективно. Поэтому даже исправно работающую систему необходимо заправлять хладагентом каждые 3 года.

Однако в старых автомобилях ситуация выглядит иначе. Потеря фреона может происходить намного быстрее и в больших объёмах. Поэтому на таких машинах автокондиционер нуждается в заправке гораздо чаще.

Заправлять кондиционер также придётся, если произошла разгерметизация системы кондиционирования из-за поломки. В этом случае перед заправкой необходимо устранить причину утечки, которая обычно кроется в механических повреждениях трубок либо в коррозии конденсатора кондиционера. В первом случае нужно заделать места утечек герметиком, во втором, вероятнее всего, придётся заменить сам конденсатор.
