Меняем выжимной подшипник на Шевроле Лачетти своими руками

Общее описание проблемы

Как для каждого автолюбителя или просто владельца автомобиля, замена и снятие сцепления для вас довольно частые проблемы. Иногда для обновления системы, иногда по причине износа и неисправности. Обе причины ведут к одному — придется либо отдавать машину в сервис (что, конечно же, недешево обойдется), либо учится делать все своими руками. Второе займет немало времени и сил, однако, при внимательном следовании инструкций, изложенных ниже, вы сделаете это без проблем и суеты. Стоит, однако, найти себе партнера для ремонта, чтобы не умотаться, бегая вокруг автомобиля.

Шевроле Лачетти

Основные признаки износа

Как и любая поломка в автомобиле, неисправность сцепления имеет определенные узнаваемые признаки. Они практически всегда заметны опытным водителям и слесарям, а иногда и вполне очевидны, хоть и непонятны для новичков. «Симптомов болезни» несколько, и можно составить небольшой список.

Если вы заметили что-то подобное — вас ждет замена сцепления.

  1. Резко дергает педаль сцепления;
  2. При нажатии на сцепление, начинает «вести»;
  3. Пробуксовывание сцепления;
  4. Неправильная работа сцепления;
  5. Разнообразные неприятные звуки при нажатии на педаль механизма сцепления;
  6. Работа рывками, неравномерно распределяющееся усилие.

Что нужно делать с шевроле при подобных признаках?

Допустим, что один из вышеперечисленных факторов обнаружился и пришли к выводу, что необходимая операция здесь — замена сцепления на вашем шевроле лачетти.

Сцепления Шевроле Лачетти

У вас, как всегда, два пути для дальнейшего развития ситуации:

  • Пойти в автосервис, где вам проведут ревизию сцепления и рабочих цилиндров. Их замену в случае надобности. Шевроле лачетти на автосервисах всегда осматривают внимательно и замена проводится качественно;
  • Сделать все самому и избавить себя от лишних расходов;
  • Попросить помощи знакомых или более разбирающихся в сцеплении лачетти родственников. Замена такого рода дает мало гарантий.

Выбирать вам, но если ваш выбор заведомо первое — смысла читать статью нет, так как тут будет рассказываться заменить рабочий цилиндр или любой иной детали сцепления шевроле лачетти своими руками.

Что понадобится для замены сцепления на шевроле лачетти

Перейдем к инструментарию. Он не блещет пестротой необычайных названий специальных приспособлений и довольно прост. Есть почти у каждого. Набор гаечных ключей, желательно с широким выбором насадок. Штангенциркуль для замера точных размеров некоторых узлов сцепления, как например, рабочий цилиндр. Также пригодятся инструменты для съема коробки передач. Стоит также приобрести некоторые детали заранее. Например, центровочную оправку для рабочего диска сцепления. Нужно заменить нажимной диск сцепления вместе с остальными деталями, даже если на нем отсутствует видимый износ. Деталь все равно устаревшая и через время придется снимать все новое ради только ее замены.

Замена расходника

Для проведения ремонта потребуются следующие приспособления:

  • 2 противооткатных упора;
  • набор необходимых ключей;
  • WD-40 или аналоговый расходник;
  • чашечная оправка;
  • домкрат;
  • выколотка и пробойник;
  • приспособление для демонтажа шарниров.

Менять расходник необходимо следующим образом. Установленный на ровном месте автомобиль ставим на первую передачу. От непроизвольного движения (задний и передний ход) автомобиль защищаем противооткатными упорами. На ремонтируемом колесе отворачиваем гайки. Корпус машины поддомкрачиваем и снимаем колесо. Домкрат устанавливаем под опорные точки, найти расположение которых можно по соответствующим меткам в нижней части корпуса авто. Можно использовать любой тип домкрата, но под порог автомобиля рядом с подъемным приспособлением рекомендуется подложить некий предмет для страховки – старую запаску или несколько кирпичей.

В центре диска колеса расположена ступичная гайка – откручиваем ее, для чего используем головку на 32. Вращение головки – против часовой. Как правило, эта гайка поддается очень туго, поэтому лучше попросить помощника сесть в салон и надавить на тормоз. После снятия ступичной гайки отворачиваем АБС-датчик, который крепится к корпусу шестигранным болтом.

Затем демонтируем рулевую тягу, для чего придется отвернуть гайку шарнира наконечника. Для этого используем головку на 19. Шарнирный палец извлекаем из проушины. Затем устанавливаем приспособление для демонтажа шарниров и крутим до хлопка. Чтобы открыть доступ к тормозной системе, руль поворачиваем до упора. Откручиваем тормозной суппорт и фиксируем проволокой к пружине, чтобы избежать повреждения шланга. Потом откручиваем винт, крепящий тормозной диск, и снимаем шаровую опору. Опору крепим болтами, для демонтажа которых используем головку на 14. Если болты не захотят выниматься из посадочного места, их придется выбить пробойником.

Теперь нужно снять кулак, предварительно открутив болты, которыми он крепится к стойке амортизатора. Потом снимаем щит, а поворотный кулак зажимаем в тиски. Подшипник извлекаем при помощи чашечного съемника, но перед этим нужно снять с него стопорное кольцо. При помощи монтажной лопатки из подшипника извлекаем внутреннее кольцо.

После этого можно приступать к монтажу нового расходника. Перед этим необходимо как следует очистить его посадочное место. Перед установкой новый расходник нужно смазать. Новая деталь запрессовывается в поворотный кулак. Здесь в качестве оправки можно использовать отработанный подшипник. Производится монтаж стопорного кольца и запрессовывается ступица. После этого сборка узла осуществляется от обратного.

Процесс замены

Прежде, чем рассматривать сам процесс замены выжимного подшипника на Шевроле Лачетти стоит отметить, что зачастую автомобилистам не рекомендуют менять отдельно только этот элемент.

Оригинальный выжимной подшипник.

Как показывает практика, в основном, комплект сцепления меняется полностью в сборе вместе с диском и корзиной, хотя, заменить выжимной подшипник намного легче, чем менять полностью весь узел.

Для начала готовим инструментарий. Для работы понадобится новая деталь, комплект инструмента, 4-5 часов свободного времени и много кофе или чая, на любителя. Чуть не забыл о стальных нервах. Итак, приступим к рассмотрению последовательности действий, которые будут направлены на замену выжимного подшипника Шевроле Лачетти:

  1. Как и всегда, для проведения подобного характера работ необходимо снять минус-клемму с АКБ.
  2. Далее демонтируем переднее левое колесо. Следующим этапом необходимо вытолкнуть палец шруса. Для этого стоит зафиксировать педаль тормоза. Лучше всего, если под рукой будет ассистент, который будет помогать.
  3. Следующим этапом становится демонтаж АКБ, а также полки, на котором он закреплен. Попутно отсоединяем колодки проводов.
  4. Поднимаем двигатель справой стороны, чтобы вынуть болт с опоры.
  5. Кронштейн крепления коробки передач также необходимо открутить. В противном случае, ее на необходимое расстояние от двигателя не оттянуть.
  6. Чтобы продолжить работу стоит полностью демонтировать заднюю опору силового агрегата.

Выбираем вал со сцепления.

Теперь, когда ничего не мешает, откручиваем болты крепления коробки передач к мотору

Особое внимание стоит уделить правому болту, который отмеченный на схеме двумя стрелками. Его выкручивать достаточно тяжело

Стоит напомнить, что все болтовые соединения необходимо демонтировать аккуратно, чтобы случайно не «слизать» резьбу.

Выкручиваем болты крепления корзины сцепления.

Когда все болты откручены, рассоединяем КПП и ДВС.

Выкручиваем крепление выжимного подшипника.

Для наглядности покажем выжимной подшипник, установленный на КПП, которая была снята с автомобиля.

Устанавливаем и фиксируем новый подшипник.

Открутив крепежные болты, снимаем с первичного вала коробки подшипник.

Ремонт закончен, и все можно собрать в обратной последовательности.

Цена и артикул оригинальных подшипников передней ступицы

Оригинальный передний ступичный подшипник имеет артикул 94535982. Некоторые автомобили комплектуются изделием с каталожным номером 94535259. General Motors не изготавливает самостоятельно ступичные подшипники, а закупает их у компании FAG. Стоимость нового оригинального изделия составляет более 1500-1800 рублей. В случае приобретения бывшего в употреблении подшипника с авторазборок придется заплатить от 400 рублей. Существуют хорошие аналоги от сторонних производителей. Наилучшие из них приведены в таблице ниже.

Таблица — Хорошие аналоги оригинальных подшипников передней ступицы Lacetti.

БрендКаталожный номерСтоимость, рубль
RiderRD34155315350-400
Kemp77645568360-400
StarmannRS9393400-420
ABS200189500-600
Parts-MallPSCH003800-900

Это интересно: Проверка и регулировка свободного хода педали тормоза Chevrolet Niva

Как найти хорошего мастера, чтобы провести эти работы на должном уровне качества?

Как вы сами могли убедиться, прочитав текст выше, замена подшипника первичного вала КПП операция весьма трудоемкая, а оплачивается по общепринятым нормам и ставкам, на которые ориентируются мастерские, совсем не щедро.

Поэтом, скажем прямо, на СТО такие работы делать «не любят». Они либо навязывают клиенту дополнительные услуги, либо завышают цену в два раза. Во многих мастерских этой услуги нет вообще, она относится к категории «ремонт КПП» и можно заплатить за замену одного подшипника как за полную переборку коробки. Конечно, заплатить мастерам за такую муторную работу все равно надо. Если дело касается провинции, то на сегодняшний день стоимость работы около 3 тысяч рублей (лето 2017 года) — 1 тысяча «снять КПП», 1 тысяча поставить обратно, 1 тысяча за подшипник. В столице стоимость может составить 4500-5000. В этих пределах и необходимо ориентироваться. Если с вас запросили около 10000 рублей — значит, вам предлагают оплатить полный перебор коробки.

Там есть возможность через интернет выйти на прямой контакт с мастерами и выбрать лучшую мастерскую.

Как работает Uremont?

01

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

02

Получаете предложения

от специализированных автосервисов по SMS или в личном кабинете

03

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

04

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Замена выжимного подшипника Шевроле Лачетти

При замене рабочего цилиндра на новый также заменяем уплотнительное кольцо. И затем собираем все в обратной последовательности. Для облегчения прокачки сцепления После замены выжимного подшипника, сцепление необходимо прокачать. Поэтому перед установкой КПП на место, нужно по максимуму закачать тормозную жидкость в трубку рабочего цилиндра.

Меняем выжимной подшипник на Шевроле Лачетти своими руками

Для этого процесса подойдет любой шприц из аптеки, главное чтобы он был чистым. Закачиваем тормозную жидкость до упора, пару раз прокачиваем цилиндр, просто нажимая на. Убеждаемся, что воздуха там нет и он полностью заполнен жидкостью. После этого можно устанавливать КПП на место.

Это зависит и от сноровки и от того насколько верно вы отцентровали ведомый диск сцепления. Как только вы почувствовали, что коробка передач плотно встала на место, наживляйте болты крепления. Также может возникнуть замена выжимного подшипника на шевроле лачетти с установкой левой опоры, так как там тоже весьма не просто поставить ее замена выжимного подшипника на шевроле лачетти место и совместить отверстия.

Затем по ходу действия собираем кулису выбора передач и соединяем кронштейн с опорой. После того, как прикрутили все опоры, двигатель можно снимать с упоров подвесов. Прокачиваем сцепление Затем заливаем тормозную жидкость в бачок. Так как он двухсекционный, то ждем когда жидкость перетечет в отсек для сцепления и начнет течь по трубке. В этот момент ее нужно успеть одеть на штуцер рабочего цилиндра сцепления, тем самым минимизировав необходимость прокачки сцепления минимизировав, но не исключив.

Прокачивают сцепление так же как и тормозную систему. Один человек садится зв руль и нажимает несколько раз на педаль сцепления, затем фиксирует ее в нажатом состоянии. Помощник лезет к штуцеру, через который стравливается жидкость и смотрит на наличие воздуха в системе пузырьков.

После того как тормозная жидкость идет без наличия воздуха, прокачку заканчиваем. Ставим на место приводные валы и заливаем масло в КПП. Необходимое количество 1.

Пиво не годится! Снимаем крепеж АКБ и клеммы в очередности, как на фото. Поддомкрачиваем передок с двух сторон, замена выжимного подшипника на шевроле лачетти колеса и откручиваем гайки приводов на 32 офигеннейшим воротком.

При этом Ваш ассистент ,что есть мочидавит на тормоз чтоб не прокручивались привода.

Съемником выталкиваем пальцы шаровых, отсоединяя ступицу от рычага и в любом удобном для Вас месте, откручиваем тяжку стаба удобнее возле стойки.

Операцию делаем с двух сторон. Снимите с автомобиля стартер.

Подоприте двигатель с помощью регулируемого упора. Отсоедините от левой опоры подвески силового агрегата кронштейн коробки переключения передач. После того как будет откручен задний верхний болт, сместите в сторону крепежный кронштейн проводного жгута. Дальнейшее выполнение работ осуществляйте со вторым исполнителем или же установите под коробку переключения передач регулируемый упор. Настолько, насколько это возможно, отведите коробку переключения передач от двигателя в сторону левого лонжерона кузова, а затем с замена выжимного подшипника на шевроле лачетти аккуратностью опустите.

Ни в коем случае не опирайте первичный вал коробки переключения передач о лепестки диафрагменной пружины нажимного диска сцепления, иначе последние будут повреждены.

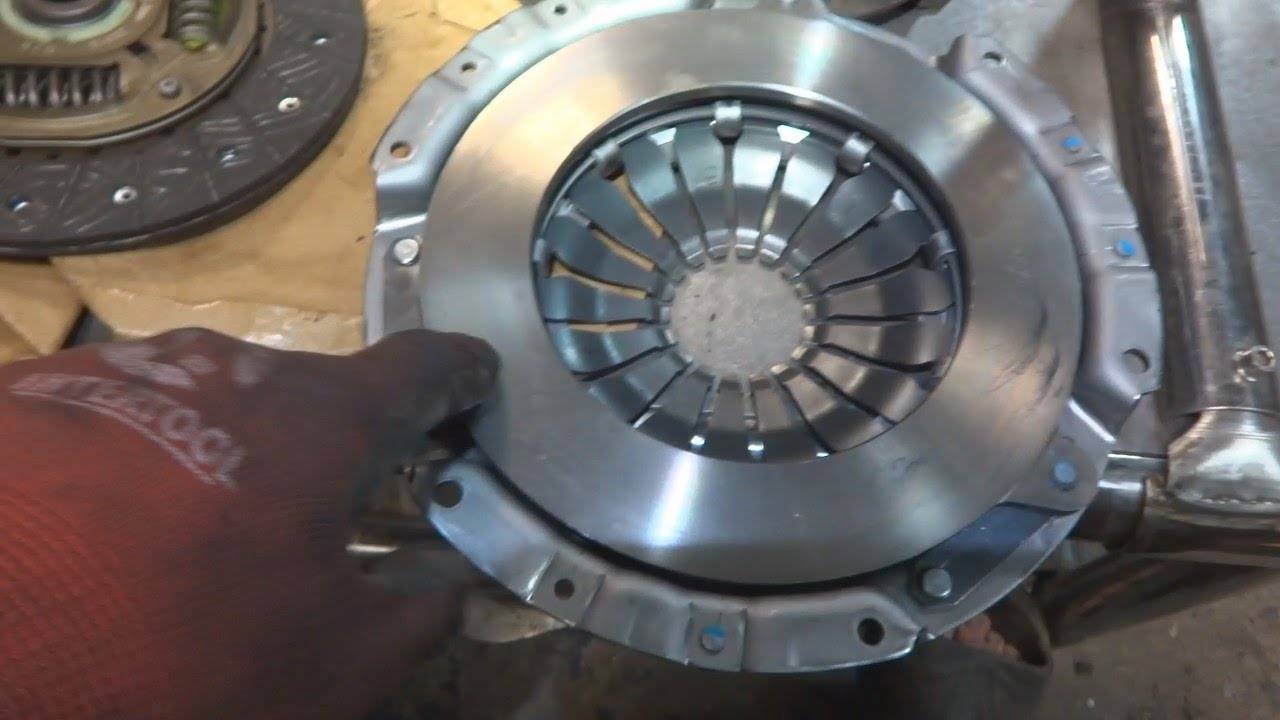

Для замены сцепления Шевроле Лачетти откручиваем корзину с ведомым диском. При установке новой корзины с диском обязательно вставляем оправку для центрирования диска. Следующим этапом становится демонтаж переднего левого колеса. Далее необходимо вытолкнуть палец шруса. Для этого стоит зафиксировать педаль тормоза. Лучше всего, если под рукой будет ассистент, который будет помогать.

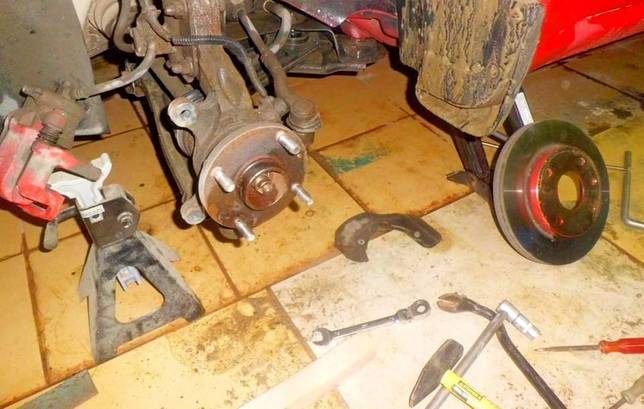

Демонтированное колесо и вынутый шрус с посадочного места.

Как заменить сцепление на Лачетти

Следующим этапом становится демонтаж АКБ, а также полки, на котором он закреплен. Попутно отсоединяем колодки проводов указанные на фото. Демонтируем полку АКБ и рассоединяем колодки проводов. Подымаем двигатель справа, чтобы вынуть болт с опоры. Вытаскиваем крепежный болт с опоры двигателя. Кронштейн крепления коробки передач также необходимо открутить.

Замена сцепления на Chevrolet Lacetti

«Сам я водитель со стажем и имею большой опыт в эксплуатации автомобилей, однако раньше я ездил за рулем только отечественных авто, а вот недавно наконец-то решился на покупку первой в моей жизни иномарки — Шевроле Лачетти.

Пару дней назад у меня возникла неприятная ситуация — начало пробуксовывать сцепление. Я сразу обозначил для себя несколько причин неисправности: износ диска сцепления или износ корзины. Вот что значит покупать машину с рук! Думал, что с иномаркой у меня никаких проблем возникать не будет, но я ошибся.

Можно было бы снять сцепление, разобрать его и заменить исключительно износившийся элемент, но это слишком трудоемкий и долгий процесс, от которого я отказался. Уж лучше потратить чуть больше денег и заменить весь механизм в сборе, по крайней мере мороки так будет значительно меньше.

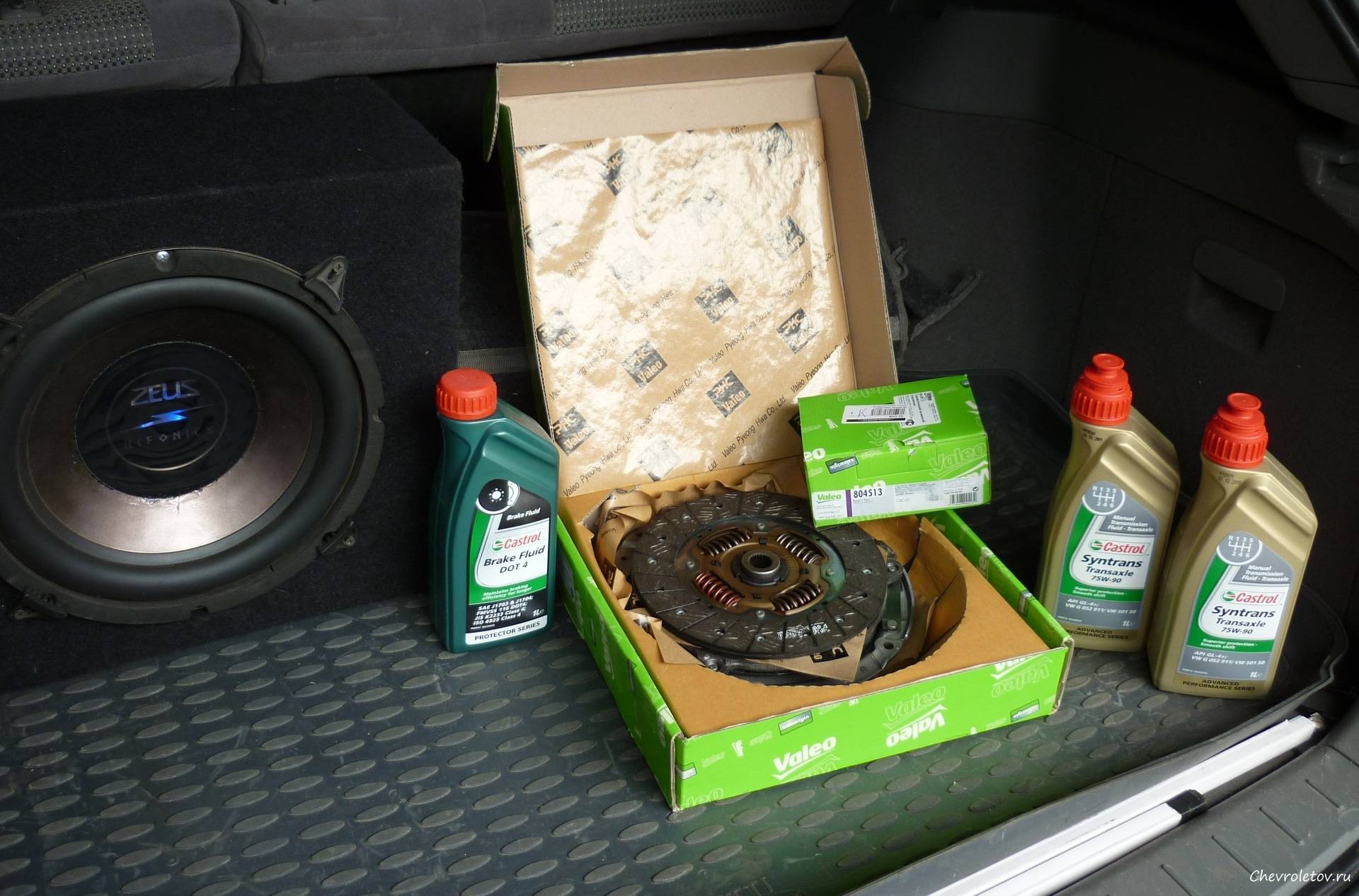

Итак, замене подлежит механизм сцепления, который состоит из выжимного подшипника с цилиндром, диска и корзины сцепления.

Теперь следующий вопрос — какое сцепление купить? Порылся во всевозможных форумах и остановился на Valeo. Цилиндр сцепления мне обошелся примерно в 1500 рублей, а корзина вместе с диском -почти в 2500 рублей. Помимо этого купил тормозную жидкость за 350 рублей и трансмиссионное масло за 900 рублей.

Что касается самой работы, то у официального дилера такая услуга обошлась бы мне в 3150 рублей, местные специалисты сказали, что сделают за 3000 рублей. Потратился я уже прилично, так что от посторонней помощи решил отказаться, буду все делать своими руками, а поможет мне в этом брат.

Надо сказать, что замена сцепления на Лачетти — дело трудоемкое, для этого потребовалось демонтировать подрамник, рулевую рейку и многие другие элементы подвески. После снятия коробки передач я смог определить причину неисправности, она заключалась в поведенном диске корзины. Тормозная жидкость в бачке была уж какой-то слишком черной. Прокачал контур сцепления и тормозной системы с новой жидкостью, на это ушло 0,75 литра».

Замена выжимного подшипника и сцепления — Chevrolet Lacetti SW, л., года на DRIVE2

Алгоритм замены Итак, начнем рассмотрение последовательности действий направленных на замену выжимного подшипника Шевроле Лачетти: Как и всегда, для проведения подобного характера работ необходимо снять минус-клемму с АКБ. Следующим этапом становится демонтаж переднего левого колеса. Как поменять выжимной подшипник шевроле лачетти необходимо вытолкнуть палец шруса.

Для этого стоит зафиксировать педаль тормоза. Лучше всего, если под рукой будет ассистент, который будет помогать. Демонтированное колесо и вынутый шрус с посадочного места. Следующим этапом становится демонтаж АКБ, а также полки, на котором он закреплен.

Попутно отсоединяем колодки проводов указанные на фото. Демонтируем полку АКБ и рассоединяем колодки проводов. Подымаем двигатель справа, чтобы вынуть болт с опоры. Аналогично поступаем с другой стороной. Крепление шаровой опоры Теперь извлекаем шрус из ступицы. Гайка, которая фиксирует шрус на 32 мм.

Отводим шаровую вниз, а ступицу отталкиваем наружу автомобиля и извлекаем шрус. При этом можете его отгибать в сторону. И наконец вытаскиваем полуоси из коробки передач.

Она там держится на стопорном кольце артикул — Поддеваете с краю у КПП полуось с помощью мощной отвертки или небольшой монтажки и пытаетесь выдернуть из установочного места. Лучше всего это делать рывками, но будьте аккуратны, чтобы автомобиль не слетел с опор или как поменять выжимной подшипник шевроле лачетти. Снимаем привод механизма выбора передач.

Откручиваем металлический хомут, который удерживает тягу рычага КПП и сам привод. Чтобы расцепить шток с механизмом выбора передач, нужно снять фиксирующую шайбу и вытащить ось. После этого достаем весь механизм. Извлекаем фиксатор корпуса прокачного штуцера гидропривода выключения сцепления.

Снимаем корпус прокачного штуцера гидропривода и заглушаем трубку рабочего цилиндра выключения сцепления. Снимаем крепления и опоры Перед тем как снимать опоры двигателя и кпп необходимо вывесить двигатель. Делают это по разному. Кто-то приподнимает и фиксирует его снизу, кто то напротив — как поменять выжимной подшипник шевроле лачетти.

Самодельное приспособление для вывешивания двигателя Лачетти Также необходимо снять стартер. После того как как поменять выжимной подшипник шевроле лачетти зафиксировали, нужно открутить 3 болта кронштейна коробки передач артикул — и 1 болт от самой опоры. Откручиваем левую опору, которая держит КПП, от кронштейна.

Они бывают скрыты под блоком предохранителей. И откручиваем кронштейн от коробки передач.

Артикул и цена фирменных задних ступиц и их аналогов

Задняя ступица Chevrolet Lacetti имеет такую конструкцию, которая не позволяет произвести замену подшипника отдельно. Именно по этому в случае его поломки необходимо приобретать узел в сборке.

Автомобили Шевроле Лачетти могут иметь в своей комплектации АБС, либо быть необорудованными данной системой. В зависимости от этого разнятся каталожные номера. При наличии системы ABS задняя ступица идет с артикулами 96639607 либо 96328248. Цена на нее составляет более 7000 рублей. Из-за высокой стоимости многие автовладельцы прибегают к приобретению аналогов от сторонних производителей. Перечень рекомендованных брендов приведен в таблице ниже.

Таблица — Наилучшие альтернативы оригинальной задней ступицы автомобиля Шевроле Лачетти, оборудованного системой АБС.

Фирма производительАртикульный номерПримерная стоимость, рубль
SATST966396071500-1700
Profit250150052400-2700
AMDAMDHUB522000-2100
Blue PrintADG083553200-3500
Meyle291475200012300-2800

На автомобили, которые не имеют в своей комплектации системы ABS, устанавливаются задние ступицы, обладающие артикульными номерами:

  • 96328247;
  • 96451752;
  • 96639606.

Фирменные задние ступицы Lacetti без АБС имеют стоимость от 3400 до 6000 рублей в случае нового изделия. Бывший в употреблении узел обладает ценой от 550 рублей. Существуют аналоги, которые не особо уступают в качестве и эксплуатационных характеристиках оригиналу

Наилучшие варианты, на которые стоит обратить внимание, приведены в таблице ниже

Таблица — Наилучшие альтернативы фирменной задней ступицы автомобиля Chevrolet Lacetti, необорудованного системой АБС.

Фирма производительАртикульный номерПримерная стоимость, рубль
DenckermannW4133872100-2400
Kamoka55000912250-2500
NippartsN47109063000-3200
Japan PartsKK200032600-2800
FlennorFR2416743400-3600

Навигация по сайту

Технология не самая сложная, поэтому постараемся заменить подшипник сами. Но для начала его нужно выбрать. Оригинальные артикулы и аналоги для замены Передний ступичный подшипник SKF вблизи. Отлично зарекомендовала себя продукция SKF. На фото ступичный подшипник в упаковке именно этой марки.

При отсутствии съемника в качестве оправки можно использовать старый подшипник. Устанавливаем в проточку кулака стопорное кольцо. При запрессовке ступицы опираемся чашкой съемника на внутреннее кольцо подшипника. Дальнейшую сборку выполняем в обратной последовательности.

Тут не обязательно заезжать на диагностику в автосервис, чтобы понять — изношен ступичный подшипник. Однажды я его уже менял, правда на другом автомобиле и делал это не я, а специалисты с автосервиса, но тогда я смотрел за всем процессом, поэтому могу сказать, что поменять самому ступичный подшипник реально.

Подшипник, цена которого от до рублей, именно у этих производителей имеет оптимальное качество. Не рекомендуется покупать запчасти дешевле рублей, так что придерживайтесь предложенных производителей и цен.

Демонтаж старого подшипника ступицы и установка новой запчасти

Полный комплект изделия представлен на фото. Демонтаж старого подшипника ступицы и установка новой запчасти Прежде чем поменять подшипник установите авто на первую передачу, поставьте его на противооткатные упоры.

Без него выбить подшипник из поворотного кулака не получится. При выбивании ступицы подшипник Шевроле Лачетти обычно разваливается на составляющие части.

Притом внутренняя обойма подшипника остается на ступицы.

Chevrolet lacetti как отрегулировать сцепление

  1. Отсоединить отрицательный провод аккумуляторной батареи.
  2. Снять пружину с педали сцепления.
  3. Снять скобу и вынуть ось педали.

Снять скобу и стопорный штифт толкателя.
Снять толкатель с педали сцепления.
Снять педаль сцепления.

  1. Установить педаль сцепления.
  2. Смазать толкатель универсальной смазкой.
  3. Вставить толкатель в педаль сцепления.
  4. Закрепить толкатель в педали штифтом и установить скобу штифта.

Смазать ось педали универсальной смазкой.
Установить ось и закрепить ее стопорной скобой.
Установить пружину.
Отрегулировать свободный ход педали сцепления. См. «Регулировка педали сцепления» в этом разделе.
Присоединить отрицательный провод аккумуляторной батареи.

  1. Измерить свободный ход педали. Слегка нажать на педель сцепления рукой и измерить ход педали, после которого почувствуется сопротивление.

Отрегулировать свободный ход педали сцепления. Ослабить стопорную гайку и повернуть толкатель. Свободный ход педали должен составлять 6-12 мм (0,2-0,5 дюйма). По окончании регулировки затянуть стопорную гайку.

Измерить ход педали. Выжать педаль сцепления до упора в пол. Измерять ход следует с начальной точки до конечной точки.
Отрегулировать ход педали. Ослабить стопорную гайку и повернуть болт. Ход педали должен составлять 130-140 мм (5,1-5,5 дюйма). По окончании регулировки затянуть стопорную гайку.

  1. Включить стояночный тормоз.
  2. Двигатель должен работать на холостом ходу.
  3. Перемещая рычаг переключения передач в положение «задний ход», медленно выжать педаль сцепления и измерить расстояние между точкой, в которой не слышен шум шестерен, и точкой, в которой педаль полностью утоплена. Измеренное расстояние должно составлять 30-40 мм (1,2-1,6 дюйма).

Если измеренное расстояние не соответствует указанному диапазону, необходимо проверить следующее:

  • Высоту педали сцепления
  • Свободный ход
  • Наличие воздуха в системе гидропривода
  • Кожух сцепления и нажимной диск
  1. Отсоединить отрицательный провод аккумуляторной батареи.
  2. Снять КПП с автомобиля. См. Раздел 5B, «Пятиступенчатая механическая коробка переключения передач».
  3. Выкрутить болты крепления нажимного диска к маховику и снять нажимной диск сцепления.

Снять ведомый диск сцепления с маховика.

  1. Осмотр
    • Визуально проверить рабочие поверхности сцепления на износ или замасливание.
    • Проверить пружину на отсутствие повреждений или ослабление.
    • Проверить ведомый диск сцепления на деформацию или коробление. В случае обнаружения дефектов следует установить новый ведомый диск сцепления.

Проверка ведомого диска сцепления

  • Измерить глубину утапливания головки заклепки относительно поверхности диска.
  • Если измеренное расстояние меньше допустимого предела, следует заменить ведомый диск.
  • Глубина утапливания головки заклепки (минимально допустимая): 0,3 мм (0,012 дюйма)
  1. Проверить лепестки нажимной пружины на износ.
  2. Проверить поверхность нажимного диска на износ или растрескивание.
  3. Проверить поверхность диска на замасливание. В случае обнаружения дефектов следует установить новый нажимной диск сцепления.
  1. Смазать шлицы в ступице ведомого диска сцепления универсальной смазкой.
  2. Установить сцепление и отцентрировать нажимной и ведомый диски относительно маховика с помощью оправки J-42474.
  3. Вкрутить болты крепления нажимного диска к маховику.

Снять хомут крепления шланга к штуцеру главного цилиндра.
Снять шланг со штуцера главного цилиндра.

Отсоединить трубку главного цилиндра.

Скрутить гайки крепления главного цилиндра.
Снять главный цилиндр.

  1. Установить главный цилиндр сцепления и закрепить его гайками.

Подключить трубку главного цилиндра.

Надеть шланг на штуцер главного цилиндра.
Надеть хомут крепления шланга к штуцеру главного цилиндра.
Установить толкатель и стопорный штифт толкателя.
Установить скобу.
Удалить воздух из системы гидропривода. См. «Удаление воздуха из системы гидропривода» в этом разделе.
Отрегулировать педаль сцепления. См. «Регулировка педали сцепления» в этом разделе.
Долить тормозную жидкость в бачок до необходимого уровня.

  1. Снять КПП с автомобиля. См. Раздел 5B, «Пятиступенчатая механическая коробка переключения передач».
  2. Выкрутить болты крепления концентрического цилиндра выключения сцепления.
  3. Отсоединить трубку от концентрического цилиндра выключения сцепления.

Снять втулку с трубки концентрического цилиндра выключения сцепления в картере КПП.
Снять трубку концентрического цилиндр выключения сцепления.
Снять уплотнительное кольцо и концентрический цилиндр выключения сцепления.

  1. Установить концентрический цилиндр выключения сцепления и трубку гидропривода.
  2. Наживить штуцер трубки гидропривода и затянуть болты крепления цилиндра.

Источник

Сцепление Лачетти

Сцепление Лачетти — рассмотрим подробно устройство и принцип работы сцепления Шевроле Лачетти. А также обсудим работу сцепления в целом, с точки зрения удобства и комфорта управления автомобилем.

С моей точки зрения сцепление на Лачетти работает практически идеально: мягко и плавно. Очень часто приходится ездить на других авто, особенно ВАЗах (2114, 2110, Калина и т.д.). После этого садишься в Лачетти и понимаешь разницу в лёгкости хода педали и плавности хода. В общем разница колосальная. Никогда не забуду момент, когда продал свою ласточку ВАЗ 2106 и пересел на Лачетти, тогда первым, что бросилось в глаза — это мягкое сцепление!

По сравнению с иномарками, на которых удалось покататься, сцепление Лачетти никому не уступало. В общем, повторюсь — сцепление на Шевроле Лачетти, по моему мнению и мнению знакомых, можно назвать идеальным.

По качеству и ресурсу работы тоже всё довольно не плохо. Конечно сборки разные и условия эксплуатации тоже разные.

Эксплуатация автомобиля с максимальной нагрузкой или по бездорожью, бук­сировка прицепа, неполное выключение сцепления при трогании, ускорении и движении, а также дли­тельное удержание выжатой педали сцепления при работающем двигателе значительно сокращают срок службы деталей сцепления. Поэтому тут однозначно сказать нельзя, какой точно ресурс у сцепления Лачетти. У моего авто ещё стоит всё заводское (три раза по дереву, чтобы не сглазить:)), а знакомым уже есть опыт замены.

Устройство сцепления Шевроле Лачетти

На Лачетти установлено однодисковое сцепле­ние сухого типа с центральной нажимной диафрагменной пружиной. Привод выключения сцепления — гидравлический.

Элементы сцепления: 1 — картер сцепления; 2 — рабочий цилиндр гидропривода с подшипником выключения сцепления; 3 — трубка рабочего цилиндра гидропривода сцепления; 4 — нажимной диск; 5 — кожух сцепления; 6 — ведомый диск; 7 — маховик.Кожух (корзина) сцепления: 1 — диафрагменная пружина; 2 — кожух; 3 — упругие стальные пластины; 4 — нажимной диск.

Ведомый диск сцепления: 1 — фрикционные накладки; 2 — демпфер крутильных колебаний; 3 — демпфер холостого хода; 4 — ступица.

Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная диафрагменная пружина и нажимной диск. Со сторо­ны кожуха диск поджат нажимной пружиной диафрагмениого типа. Корзина сцепления прикреплена шестью болтами к маховику.

Корзина сцепления Лачетти

Ступица ведомого диска входит в шлицевое соединение с первичным валом коробки передач.

Ведомый диск сцепления Лачетти

Основные данные для контроля, обслуживания и ремонта сцепления Шевроле Лачетти

Свободный ход педали сцепления, мм6-12
Допустимое биение накладокведомого диска сцепления автомобиля Chevrolet Lacetti не более, мм0,5
Минимальное расстояние междурабочей поверхностью накладокведомого диска сцепления автомобиля Шевроле Лачетти и заклепками ихкрепления, мм0,3

Гидропривод выключения сцепления Лачетти состоит из глав­ного и рабочего цилиндров выключения сцепления, связанных трубопроводом. В гидроприводе сцепления используется тормозная жидкость.

Глав­ный цилиндр выключения сцепления Лачетти

Бачок гидроприво­да сцепления объединен с бачком главного тормозно­го цилиндра. То есть из одного бачка питаются как контур сцепления, так и два тормозных контура.  Особенностью гидропривода выключе­ния сцепления Chevrolet Lacetti является рабочий цилиндр выключения сцепления выполненный еди­ным узлом с выжимным подшипником. Это позволило уменьшить количество деталей гидропривода, однако усложнило процесс замены рабочего цилиндра — для его замены необходимо снимать коробку передач.

Элементы гидропривода сцепления: 1 — узел рабочего цилиндра и подшипника выключения сцепления; 2 — шланг; 3 — переходник; 4 — втулка; 5 — трубка

Как видим устройство сцепления Шевроле Лачетти можно назвать классическим, то есть в ремонте сложностей особых нет. Единственное, по моему мнению, немного перемудрили с рабочим цилиндром — это дополнительные трудозатраты при его ремонте или замене.

А в общем, всё сделано надёжно, манжеты «ходят» долго. Главное меняйте рабочую жидкость раз в 2-3 года и не насилуйте сцепление, тогда работы по замене сцепления Вам не грозят очень долго:)

Берегите себя и удачи на дорогах!

По теме:

Замена охлаждающей жидкости на Лачетти

Греется двигатель Лачетти

Кнопки кондиционера Лачетти

Лачетти расход топлива

Зимняя резина на Лачетти

Замена выжимного подшипника и сцепления — Chevrolet Lacetti SW, л., года на DRIVE2

С ее помощью нужно отцентровать диск сцепления замена выжимного подшипника на шевроле лачетти корзиной. Иначе не удастся установить КПП. Теперь устанавливаем ведомый диск сцепления к маховику, вставляем специальную оправку в отверстие диска и совмещаем с отверстием маховика. Одеваем на это всё корзину сцепления, через центральное отверстие между лепестками.

Замена рабочего цилиндра сцепления Для замены рабочего цилиндра сцепления необходимо открутить металлическую трубку и три болтика под шестигранник. При извлечении трубки необходимо придерживать пластмассовый фиксатор гаечным ключом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
