Замена сцепления на Chevrolet Lacetti

«Сам я водитель со стажем и имею большой опыт в эксплуатации автомобилей, однако раньше я ездил за рулем только отечественных авто, а вот недавно наконец-то решился на покупку первой в моей жизни иномарки — Шевроле Лачетти.

Пару дней назад у меня возникла неприятная ситуация — начало пробуксовывать сцепление. Я сразу обозначил для себя несколько причин неисправности: износ диска сцепления или износ корзины. Вот что значит покупать машину с рук! Думал, что с иномаркой у меня никаких проблем возникать не будет, но я ошибся.

Можно было бы снять сцепление, разобрать его и заменить исключительно износившийся элемент, но это слишком трудоемкий и долгий процесс, от которого я отказался. Уж лучше потратить чуть больше денег и заменить весь механизм в сборе, по крайней мере мороки так будет значительно меньше.

Итак, замене подлежит механизм сцепления, который состоит из выжимного подшипника с цилиндром, диска и корзины сцепления.

Теперь следующий вопрос — какое сцепление купить? Порылся во всевозможных форумах и остановился на Valeo. Цилиндр сцепления мне обошелся примерно в 1500 рублей, а корзина вместе с диском -почти в 2500 рублей. Помимо этого купил тормозную жидкость за 350 рублей и трансмиссионное масло за 900 рублей.

Что касается самой работы, то у официального дилера такая услуга обошлась бы мне в 3150 рублей, местные специалисты сказали, что сделают за 3000 рублей. Потратился я уже прилично, так что от посторонней помощи решил отказаться, буду все делать своими руками, а поможет мне в этом брат.

Надо сказать, что замена сцепления на Лачетти — дело трудоемкое, для этого потребовалось демонтировать подрамник, рулевую рейку и многие другие элементы подвески. После снятия коробки передач я смог определить причину неисправности, она заключалась в поведенном диске корзины. Тормозная жидкость в бачке была уж какой-то слишком черной. Прокачал контур сцепления и тормозной системы с новой жидкостью, на это ушло 0,75 литра».

Снятие КПП

После этого нужно отпустить коробку передач и вытащить. Коробка передач весит примерно 30 кг., поэтому потребуется напарник, либо сноровка и смекалка.

КПП нужно чем нибудь зафиксировать, так как предстоит открутить болты. Болты лучше всего пометить маркером или нанести на них риски, потому что они отличаются друг от друга по длине и при сборке их можно перепутать.

Сверху КПП крепится на 3 болтах, а также на ближайшем к салону крепятся провода.

Спереди КПП держат 5 болтов.

После того как все болты откручены, нужно сдернуть КПП с двигателя. Для этого воспользуйтесь мощной металлической отверткой или монтажкой, вставляя их в щель между двигателем и КПП и смещая в левый бок.

Когда КПП сдвинулась с места, аккуратно извлекаем первичный вал и саму КПП из моторного отсека.

Замена корзины и диска сцепления

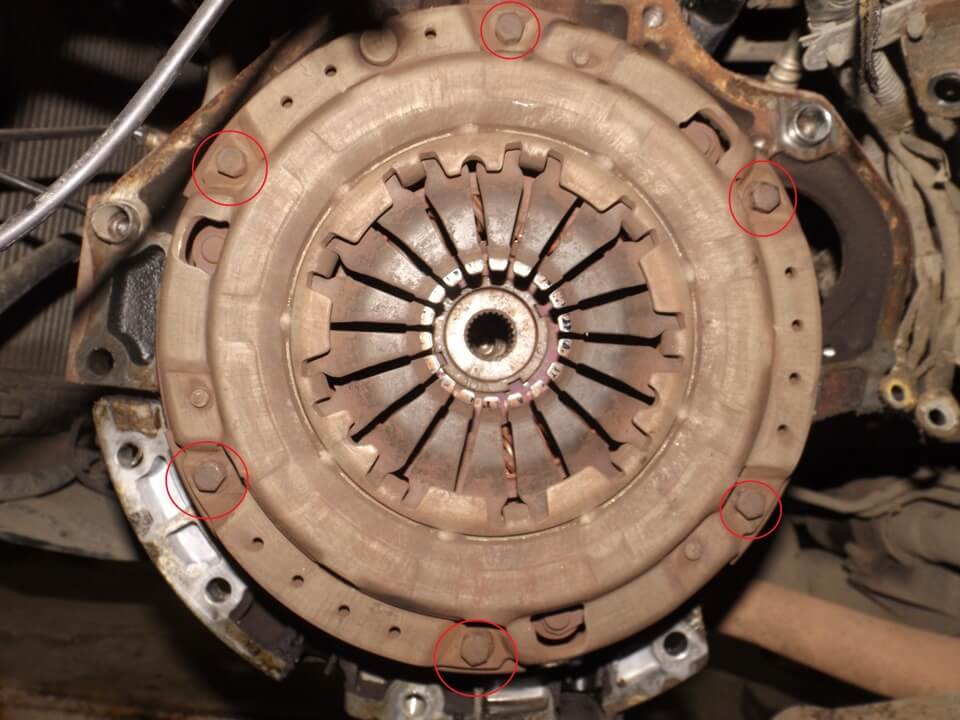

Отворачиваем 6 болтов крепления корзины сцепления. Отворачивать болты следует резким рывком, например с помощью торцовой головки и молотка. Устанавливаете ключ на головку болта и резким ударом по ключу, против часовой стрелки, срываете болт с места.

Если вы снимаете сцепление не для замены, то отметьте с помощью маркера или керна его расположение. И при обратной установке просто совместите сделанные метки.

После снятия также осмотрите посадочные места корзины и диска сцепления на наличие повреждений и почистите от грязи. Заложите смазку в отверстие для первичного вала КПП. И протрите сам маховик.

Диск сцепления устанавливается к маховику определенной стороной. По мануалу сказано, что там должна быть надпись FLYWHEEL SIDE — то есть, сторона к маховику. На деле не все производители делают данную надпись.

По факту если присмотреться к ведомому диску сцепления с одной из сторон у него есть бОльший выступ, нежели с другой. Именно большим выступом установите диск к корзине сцепления.

Для установки новой корзины сцепления и диска понадобится специальная оправка, либо подходящий по размерам вал (трубка). С ее помощью нужно отцентровать диск сцепления с корзиной. Иначе не удастся установить КПП.

Теперь устанавливаем ведомый диск сцепления к маховику, вставляем специальную оправку в отверстие диска и совмещаем с отверстием маховика.

Одеваем на это всё корзину сцепления, через центральное отверстие между лепестками.

Закручиваем болты с усилием в 15 Н*м, удерживая маховик от проворачивания специальной лопаткой или широкой шлицевой отверткой, которую устанавливаем между зубчиками маховика.

Выбор изделия: оригинал или аналог

Многие автолюбители, особенно в последнее время стали склоняться к тому, чтобы менять элементы сцепления не отдельно, а в сборе. Поэтому, зачастую выжимной подшипник меняет вместе с диском и корзиной.

Поскольку, цена на оригинальную продукцию General Motors поднялась, автолюбители ищут заменители, которые по качеству не хуже оригинала. За последнее несколько лет, большинство владельцев Шевроле Лачетти полностью перешли на заменители, которые имеют высокое качество.

Оригинальная деталь

96286828 — артикул оригинальной детали выжимного подшипника для Шевроле Лачетти производства General Motors. Средняя стоимость запасной части составляет — 6000 рублей.

Размеры выжимного подшипника Лачетти.

Список рекомендованных аналогов

Рассмотрим, какие аналоги выжимного подшипника можно установить на Шевроле Лачетти:

Наименование производителя

Каталожный номер

Стоимость, в рублях

LPR

3460

3000

Luk

510 0174 10

4500

Valeo

804513

2500

Valeo

834075

6000

Valeo

PHC CSC-01

3000

Onnuri

96286828

5000

ABS

96286828

4000

Ступичные гайки

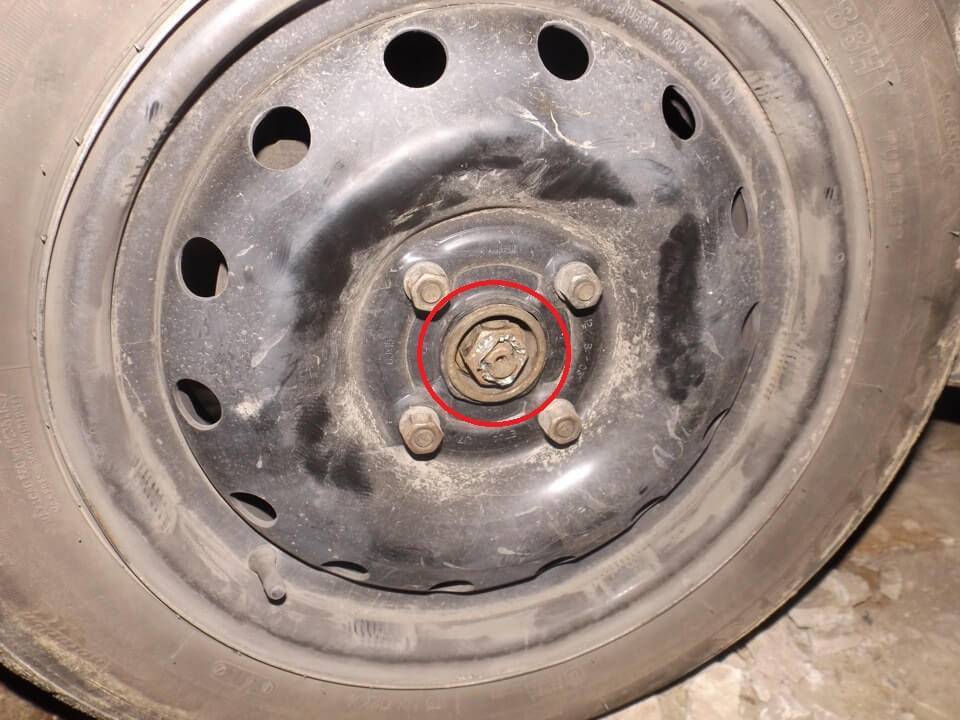

Теперь необходимо открутить ступичные гайки, для этого необходим ключ на 32 мм

Обратите внимание, что предварительно нужно разжать сплющенные края из пазов, как показано на фотографии. Поэтому лучше всего сразу купить новые ступичные гайки (артикул 94515437)

Приготовьтесь к тому, что гайки не захотят отворачиваться. Поэтому перед началом всех работ следует изначально обработать гайку WD-40 или тормозной жидкостью или другими специализированными средствами, чтобы к тому времени как вы до них доберетесь, они уже были подготовлены. Отворачивайте гайки с помощью торцовой головки (исключите использование ключа с «трещоткой», так как его можно сломать) и крестообразного ключа, который обычно идет для замены колес. А также в качестве рычага используйте металлическую трубу.

Поднимаем переднюю часть автомобиля и фиксируем в верхнем положении на устойчивых опорах.

Снимаем передние колеса.

Снимаем с креплений тормозные шланги, а также датчики АБС, чтобы они не мешались и не оторвались.

Снятие шаровых и полуосей

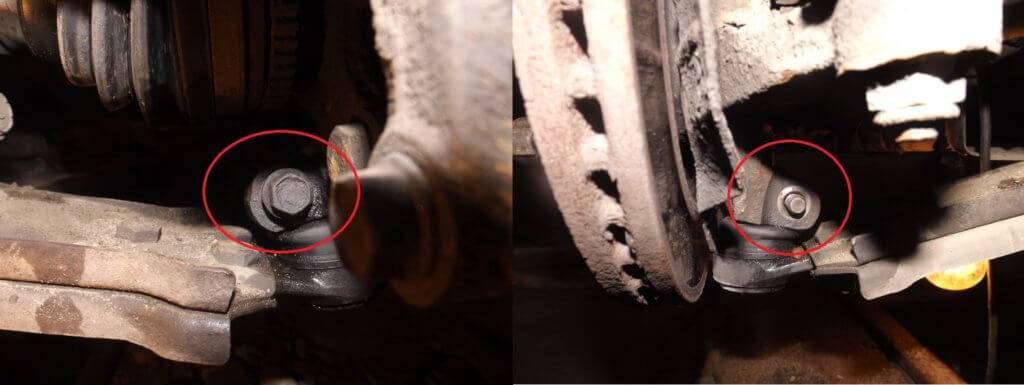

Далее необходимо снять шаровые опоры (96490218 — производитель General Motors). Отворачиваем болт с гайкой, которые зажимают шаровую опору. Чтобы расслабить посадочное место шаровой опоры, нужно несколько раз ударить с помощью зубила и молотка в щель зажима шаровой. И после этого ее извлекаем. Аналогично поступаем с другой стороной.

Теперь извлекаем шрус из ступицы. Гайка, которая фиксирует шрус (на 32 мм.), уже должна быть полностью откручена. Отводим шаровую вниз, а ступицу отталкиваем наружу автомобиля и извлекаем шрус. При этом можете его отгибать в сторону. Аналогично поступаем с другой стороной.

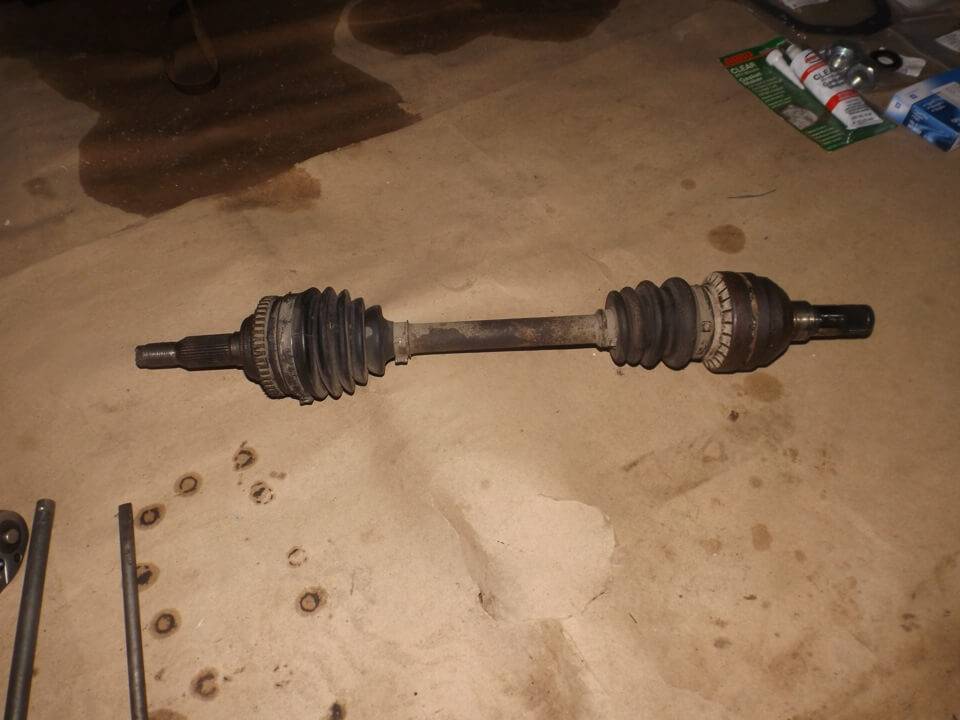

И наконец вытаскиваем полуоси из коробки передач. Она там держится на стопорном кольце (артикул — 374038). Поддеваете с краю у КПП полуось с помощью мощной отвертки или небольшой монтажки и пытаетесь выдернуть из установочного места. Аналогично поступаем с другой стороной. Лучше всего это делать рывками, но будьте аккуратны, чтобы автомобиль не слетел с опор (или домкрата).

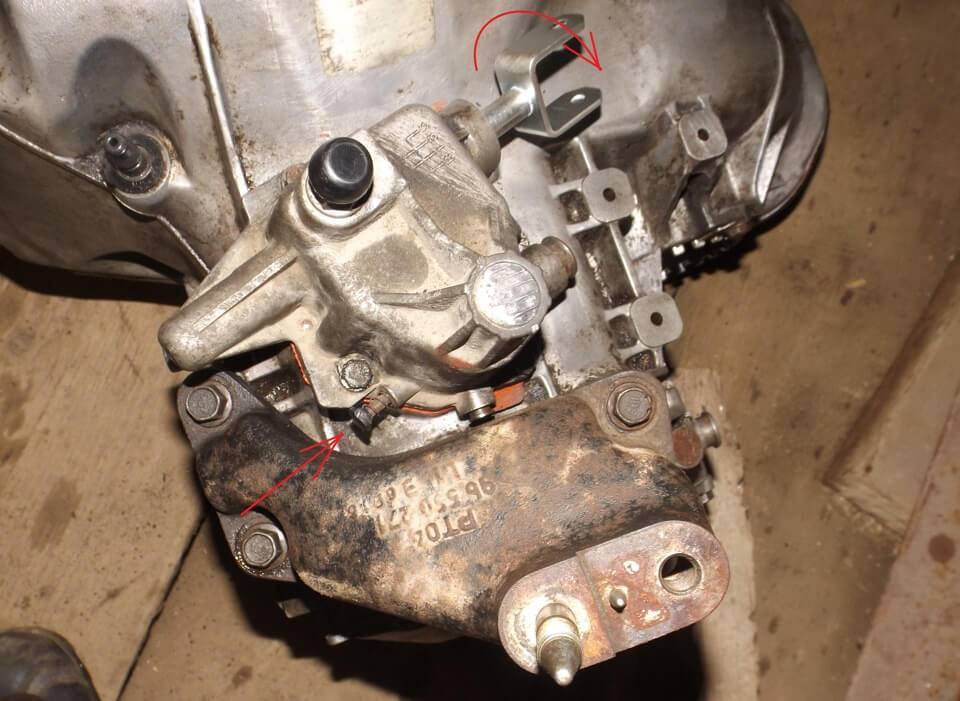

Снимаем привод механизма выбора передач. Откручиваем металлический хомут, который удерживает тягу рычага КПП и сам привод.

Чтобы расцепить шток с механизмом выбора передач, нужно снять фиксирующую шайбу и вытащить ось. После этого достаем весь механизм.

Извлекаем фиксатор корпуса прокачного штуцера гидропривода выключения сцепления. Снимаем корпус прокачного штуцера гидропривода и заглушаем трубку рабочего цилиндра выключения сцепления.

Признаки неисправности гидропривода сцепления

Буксировка прицепа сильно сокращает срок жизни сцепления!

На ресурс рабочего цилиндра сильно влияют условия эксплуатации — буксировка прицепа, загрузка автомобиля, манера вождения, частое и длительное выключение сцепления. Вот основные причины, когда выжимной подшипник вместе с рабочим цилиндром просятся в утиль:

  1. Выключение сцепления с рывками, пробуксовывание дисков.
  2. Повышенный шум выжимного подшипника.
  3. Сцепление ведёт, не выключается полностью.
  4. Подтекание тормозной жидкости на стыке КПП и блока цилиндров.

Диагностика

1 — узел рабочего цилиндра и подшипника выключения сцепления; 2 — шланг; 3 — переходник; 4 — втулка; 5 — трубка

Чтобы убедиться в необходимости трудоёмкой и дорогостоящей замены, проведём ряд диагностических операций своими руками:

  1. Оцениваем свободный ход педали. По книжке он должен быть в пределах 6–12 мм.
  2. Не запуская двигатель, медленно выжимаем педаль — если появились заедания, скрипы и другие подозрительные звуки — цилиндр идёт на замену.
  3. Заводим мотор, если появились завывания, которые усиливаются при нажатии педали сцепления — изношен выжимной подшипник.
  4. При запущенном двигателе выжимаем педаль и включаем первую передачу. Включение должно быть без лишнего шума, рывков, плавным и чётким.
  5. Смотрим на стык КПП и блока цилиндров. При наличии следов тормозной жидкости или их остатков, рабочий цилиндр потерял герметичность.
  6. При движении на 3-й или 4-й передаче резко жмём на педаль акселератора. Обороты двигателя должны синхронно расти вместе со скоростью. Если обороты коленвала плавают, растут быстрее, чем машина разгоняется, это говорит о неисправностях в сцеплении.

Если мы выяснили, что замены рабочего цилиндра не избежать, собираем инструменты, покупаем новые запчасти и начинаем работу.

Как прокачать сцепление Ниве Шевроле?

На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично Как прокачать сцепление Ниве Шевроле?

Открываем бачок, куда заливаем жидкость до горловины. Находиться он в подкапотном пространстве. На штуцер цилиндра системы надеваем шланг, а другой его конец погружаем в емкость. Далее помощнику необходимо выжать сцепление раза , после чего удерживать ее в выжатом состоянии. При выжатой педали сцепления откручиваем клапан и стравливаем жидкость в системе. После этого клапан закрываем и в системе опять создается давление.

Повторяем данную процедуру до тех пор, пока из системы не пойдет чистая жидкость, без пузырьков с воздухом. В процессе следует также периодически проверять и уровень жидкости. А в случаи необходимости, нужно будет ее долить. После прокачки в бачок доливаем тормозную жидкость до отметки MAX.

Как прокачать сцепление на Лада Ларгус? В тормозной бачок доливаем жидкость до отметки MAX и начинаем прокачивать тормозную систему, с дальнего более длинного контура. С обратной стороны барабана находим сливной штуцер с надетым резиновым колпачком.

Принцип действия гидропривода

Как известно, в основном привод устройства на большинстве транспортных средств является гидравлическим, а это значит, что роль приводного механизма исполняет тормозная жидкость. Поскольку тормозная жидкость не может сжиматься, усилие с педали передается на главный и рабочий цилиндры. (Главный цилиндр – это, к которому подключена педаль, а рабочий – тот, что на коробке!) Однако, если в систему поступает хотя бы немного воздуха, то ситуация в корне меняется.

В частности, в результате попадания воздуха, который может сжиматься, часть усилия, когда автомобилист нажимает на педаль, будет теряться. Соответственно, селектор переключения скоростей будет либо некорректно переключать передачи, либо вообще не сможет их выключить. В таких случаях водитель, как правило, и задается вопросом — как прокачать сцепления.

Если вы впервые сталкиваетесь с такой проблемой, то вы должны знать, что процесс прокачки должен осуществляться для большего удобства двумя людьми

При этом совершенно неважно, чтобы ваш помощник что-то понимал в устройстве транспортных средств. Подробнее о подготовке и о том, как прокачать сцепления, вы узнаете далее

Установка КПП

Основная сложность в установке КПП на место заключается в попадании первичным валом в его место. Это зависит и от сноровки и от того насколько верно вы отцентровали ведомый диск сцепления.

Как только вы почувствовали, что коробка передач плотно встала на место, наживляйте болты крепления.

Также может возникнуть заминка с установкой левой опоры, так как там тоже весьма не просто поставить ее на место и совместить отверстия.

Затем по ходу действия собираем кулису выбора передач и соединяем кронштейн с опорой.

После того, как прикрутили все опоры, двигатель можно снимать с упоров (подвесов).

Регулировка ручки КПП

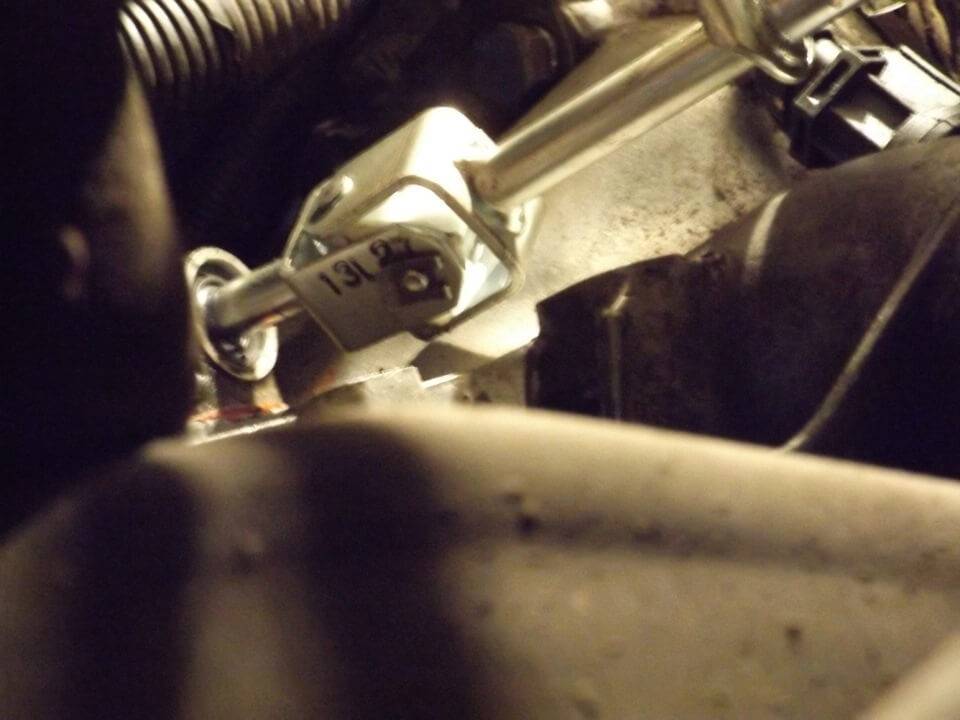

Включаем нейтраль и ослабляем стяжной хомут.

Поворачиваем по часовой стрелке шток механизма и нажимаем на сам фиксатор.

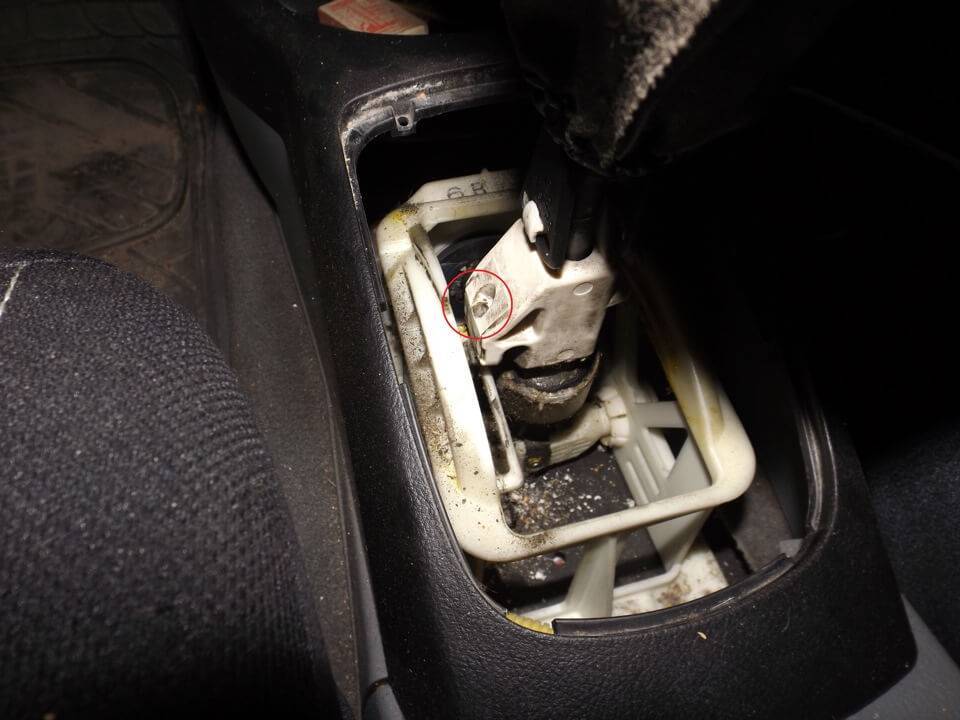

Приподнимаем чехол с рычага КПП, затем перемещаем рычаг влево до упора (не включая заднюю). И вставляем что нибудь подходящее в расстояние между основанием рычага и внешним корпусом. Тем самым зафиксировав его в таком положении.

Затягиваем хомут, садимся в салон, расфиксируем рычаг и проверяем включение передач. Все передачи должны включаться. Если какая-либо из передач не доступна, то повторяем регулировку.

Собираем подвеску окончательно. При необходимости прокачайте тормозную систему, но вряд ли это будет необходимо.

Устанавливаем колеса. Запускаем двигатель и проверяем работу сцепления.

Процесс замены выжимного подшипника на Шевроле Лачетти

В процессе замены выжимного подшипника.

Как показывает практика, в основном, комплект сцепления меняется полностью в сборе вместе с диском и корзиной, хотя, заменить выжимной подшипник намного легче, чем менять полностью весь узел.

Набор инструментов для замены выжимного подшипника.

Для начала подготовим всё необходимое. Для работы понадобится новая деталь, комплект инструментария, 4-5 часов свободного времени и много кофе или чая, на любителя.

Алгоритм замены

Итак, начнем рассмотрение последовательности действий направленных на замену выжимного подшипника Шевроле Лачетти:

Как и всегда, для проведения подобного характера работ необходимо снять минус-клемму с АКБ.
Следующим этапом становится демонтаж переднего левого колеса. Далее необходимо вытолкнуть палец шруса. Для этого стоит зафиксировать педаль тормоза. Лучше всего, если под рукой будет ассистент, который будет помогать.

Следующим этапом становится демонтаж АКБ, а также полки, на котором он закреплен. Попутно отсоединяем колодки проводов указанные на фото.

Подымаем двигатель справа, чтобы вынуть болт с опоры.

Кронштейн крепления коробки передач также необходимо открутить. В противном случае, ее на необходимое расстояние от двигателя не оттянуть.

Чтобы продолжить работу стоит полностью демонтировать заднюю опору силового агрегата.

Теперь, когда ничего не мешает, откручиваем болты крепления коробки передач к мотору

Особое внимание стоит уделить правому болту, который отмеченный на схеме двумя стрелками. Его выкручивать достаточно тяжело

Стоит напомнить, что все болтовые соединения необходимо демонтировать аккуратно, чтобы случайно не «слизать» резьбу.

Когда все болты откручены, рассоединяем КПП и ДВС.

Для наглядности покажем выжимной подшипник, установленный на КПП, которая была снята с автомобиля.

Открутив крепежные болты, снимаем с первичного вала коробки подшипник.

Ремонт закончен, и все можно собрать в обратной последовательности.

Выбор подшипника: оригинал или аналог

Многие автолюбители, особенно в последнее время стали склоняться к тому, чтобы менять элементы сцепления не отдельно, а в сборе. Поэтому, зачастую выжимной подшипник меняет вместе с диском и корзиной. Поскольку, цена на оригинальную продукцию General Motors поднялась, автолюбители ищут заменители, которые по качеству не хуже оригинала. За последнее несколько лет, большинство владельцев Шевроле Лачетти полностью перешли на заменители, которые имеют высокое качество.

Выжимной подшипник производства Valeo.

Оригинальная деталь

96286828 – оригинальный каталожный номер выжимного подшипника для Шевроле Лачетти производства General Motors. Средняя стоимость запасной части составляет – 6000 рублей.

Список рекомендованных аналогов

Аналог от Валео.

Кроме оригинала на рынке запасных частей можно найти большое количество заменителей. По качеству и сроку эксплуатации такие изделия ничем не уступают оригинальным запасным частям, а поэтому автомеханики рекомендуют их к установке на транспортное средство. Итак, рассмотрим, какие аналоги выжимного подшипника можно установить на Шевроле Лачетти:

Наименование производителяКаталожный номерСтоимость, в рублях
LPR34603000
Luk510 0174 104500
Valeo8045132500
Valeo8340756000
ValeoPHC CSC-013000
Onnuri962868285000
ABS962868284000

Как произвести замену сцепления на автомобиле Chevrolet Lacetti?

  1. Снимите клемму минусового заряда от аккумулятора.
  2. Снимите коробку переключения передач.
  3. Проведите осмотр лепестков на центральной пружине корзины сцепления, на них не должно присутствовать следов повреждения и чрезмерного износа. Если выявлены указанные дефекты, то следует заменить корзину сцепления на новую.
  4. Вкрутите один болт, которым ранее крепилась коробка к двигателю, и произведите, таким образом, фиксацию маховика от возможного прокручивания. Воспользуйтесь монтажной лопаткой и при помощи накидного или торцевого ключа на 11 открутите 6 болтов, которыми крепится корзина к маховику.
  5. Извлеките корзину и диск сцепления.
  6. Осуществите проверку глубины утапливания головок заклепок, с помощью которых производится крепление фрикционных накладок на диске сцепления. Нормальной величиной будет являться 0,3 мм. Во время эксплуатации автомобиля фрикционные накладки на ведомом диске подвержены износу. Если не проводить своевременную замену данного элемента, то заклепки из металла оголяться и будут соприкасаться с поверхностью корзины и с поверхностью маховика, а это приведет к появлению на этих деталях рисок и борозд. В таком случае, при появлении на корзине и на маховике такого рода деформации потребует их скорой замены.
  7. Осмотрите демпферные пружины вращательных колебаний, на них не должно быть трещин. При наличии повреждения пружин, ведомый диск придется заменить.
  8. Осуществите проверку корзины сцепления на предмет износа. Нажимной диск потребует замены, при условии достижения степени изношенности больше 0,2 мм.
  9. Очистите и обезжирьте маховик.
  10. Проверьте рабочий цилиндр гидропривода сцепления.
  11. Разместите ведомый диск на центрующей оправе таким образом, чтобы при осуществлении его установки на маховик отметка «Flywheel Side» обращалась к маховику.
  12. Поместите оправку с одетым на нее ведомым диском в отверстие, которое располагается по центру маховика.
  13. Осуществите установку корзины на маховик и закрутите поочередно болты крепления с усилием 15 Нм. Когда будете осуществлять затяжку болтов, производите фиксацию маховика от поворотов, как это было сделано ранее.
  14. Извлеките из отверстия центрующую оправку.
  15. Далее, осуществите установление всех деталей, снятых в процессе работ, в последовательности обратной снятию.

Как происходит процесс замены?

Если сцепление пропало, отрегулировать и прокачать его не удается – то понадобится провести его замену. Для этого нужен доступ к днищу, подкапотному пространству автомобиля. Потому потребуется смотровая яма или же подъемник. После расположения автомобиля таким способом можно будет приступать к ремонту. Нужно заранее разобраться со схемой расположения основных узлов.

Порядок замены включает следующие основные этапы:

  • необходимо отвернуть 6 болтов корзины, снять её вместе с диском;
  • дальше стоит заложить смазку в отверстие для первичного вала – там располагается коренной подшипник коленвала;

при помощи оправки для центровки диска последний устанавливается, сверху «надевается» корзина.

Некоторые владельцы автомобиля боятся ошибиться стороной при замене корзины, её установке. Надеть её на вал не той стороной будет проблематично. Так как с одной из сторон имеется больший выступ. Именно он должен быть повернут к корзине. В руководстве по ремонту указано, что таковая сторона маркируется надписью FLYWHEEL SIDE.

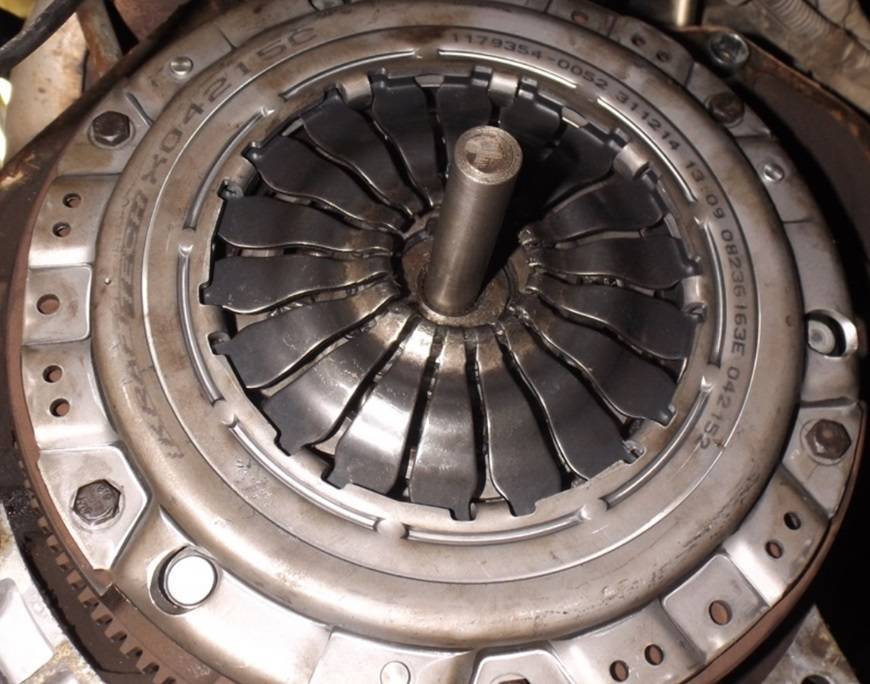

После оправки корзина выглядит следующим образом:

После оправки необходимо лишь закрутить все 6 болтов на место.

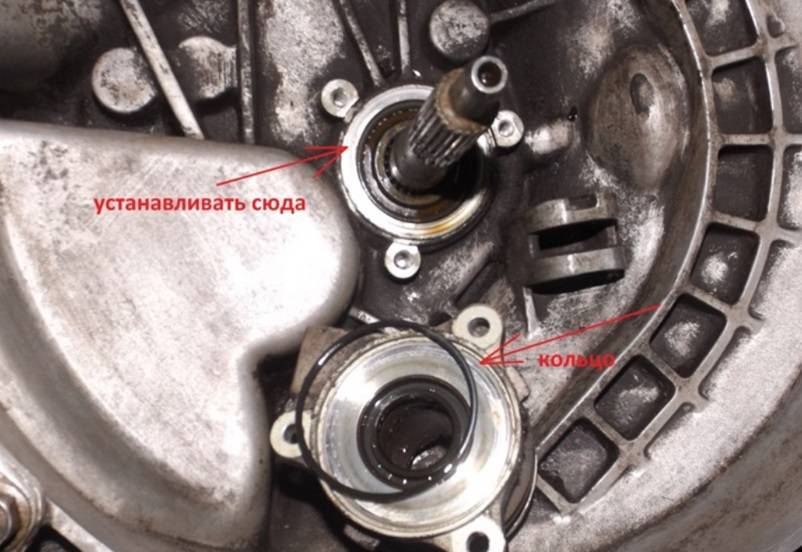

Замена корзины – лишь часть основной процедуры, необходимо снять и установить новый рабочий цилиндр. Чтобы это сделать потребуется открутить трубку, а также целых 3 специальных болта. Они демонтированы могут быть лишь при помощи шестигранника. Расположены следующим образом:

Вытащить трубку можно лишь удерживая фиксатор при помощи ключа. После чего она должна быть вдавлена внутрь. Выглядит снятая деталь следующим образом:

Не стоит забывать о замене уплотнительного кольца – которое должно быть установлено в процессе замены цилиндра. Чтобы зафиксировать его – можно использовать немного смазки. Установка кольца происходит как на рисунке:

Сборка должна осуществляться в обратной последовательности. Необходимо заново присоединить трос, приводящий в движение механизм гидравлики. Сцепление по своим габаритам и расположению на двигателе 1.6 и 1.5 литра отличается

Важно не перепутать, они не являются взаимозаменяемыми. Отдельно нужно заметить, что на каждом комплекте перечисляется список двигателей, с которыми он может быть использован

Алгоритм установки сцепления относительно прост, но требует ямы или подъемника для получения доступа ко всем узлам, агрегатам. Необходимо к подобным ремонтным работам готовиться заранее. По возможности приобретать следует оригинальные компоненты. Срок службы их на порядок больше, чем аналогов.

Источник

Сцепление Лачетти

Сцепление Лачетти — рассмотрим подробно устройство и принцип работы сцепления Шевроле Лачетти. А также обсудим работу сцепления в целом, с точки зрения удобства и комфорта управления автомобилем.

С моей точки зрения сцепление на Лачетти работает практически идеально: мягко и плавно. Очень часто приходится ездить на других авто, особенно ВАЗах (2114, 2110, Калина и т.д.). После этого садишься в Лачетти и понимаешь разницу в лёгкости хода педали и плавности хода. В общем разница колосальная. Никогда не забуду момент, когда продал свою ласточку ВАЗ 2106 и пересел на Лачетти, тогда первым, что бросилось в глаза — это мягкое сцепление!

По сравнению с иномарками, на которых удалось покататься, сцепление Лачетти никому не уступало. В общем, повторюсь — сцепление на Шевроле Лачетти, по моему мнению и мнению знакомых, можно назвать идеальным.

По качеству и ресурсу работы тоже всё довольно не плохо. Конечно сборки разные и условия эксплуатации тоже разные.

Эксплуатация автомобиля с максимальной нагрузкой или по бездорожью, бук­сировка прицепа, неполное выключение сцепления при трогании, ускорении и движении, а также дли­тельное удержание выжатой педали сцепления при работающем двигателе значительно сокращают срок службы деталей сцепления. Поэтому тут однозначно сказать нельзя, какой точно ресурс у сцепления Лачетти. У моего авто ещё стоит всё заводское (три раза по дереву, чтобы не сглазить:)), а знакомым уже есть опыт замены.

Устройство сцепления Шевроле Лачетти

На Лачетти установлено однодисковое сцепле­ние сухого типа с центральной нажимной диафрагменной пружиной. Привод выключения сцепления — гидравлический.

Элементы сцепления: 1 — картер сцепления; 2 — рабочий цилиндр гидропривода с подшипником выключения сцепления; 3 — трубка рабочего цилиндра гидропривода сцепления; 4 — нажимной диск; 5 — кожух сцепления; 6 — ведомый диск; 7 — маховик.Кожух (корзина) сцепления: 1 — диафрагменная пружина; 2 — кожух; 3 — упругие стальные пластины; 4 — нажимной диск.

Ведомый диск сцепления: 1 — фрикционные накладки; 2 — демпфер крутильных колебаний; 3 — демпфер холостого хода; 4 — ступица.

Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная диафрагменная пружина и нажимной диск. Со сторо­ны кожуха диск поджат нажимной пружиной диафрагмениого типа. Корзина сцепления прикреплена шестью болтами к маховику.

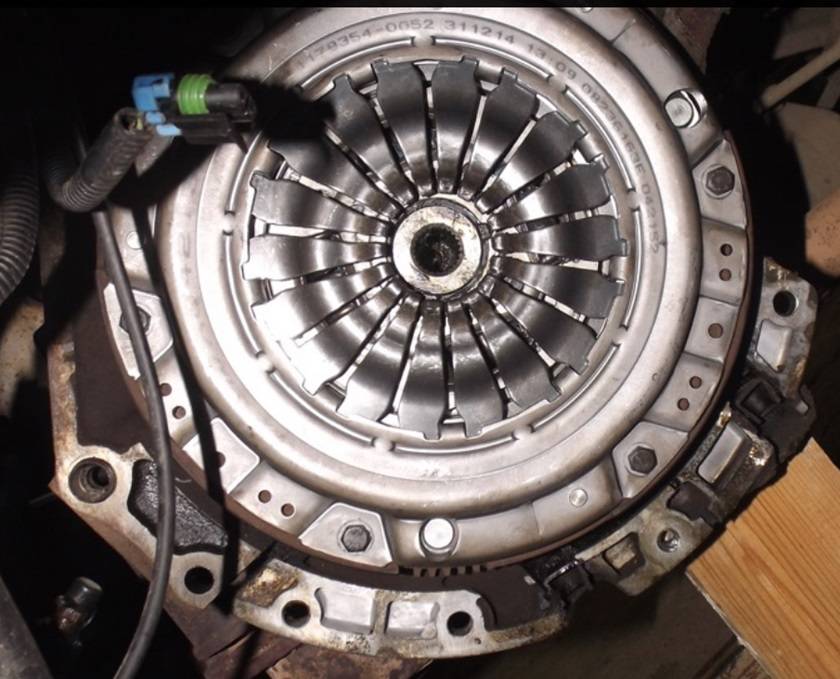

Корзина сцепления Лачетти

Ступица ведомого диска входит в шлицевое соединение с первичным валом коробки передач.

Ведомый диск сцепления Лачетти

Основные данные для контроля, обслуживания и ремонта сцепления Шевроле Лачетти

Свободный ход педали сцепления, мм6-12
Допустимое биение накладокведомого диска сцепления автомобиля Chevrolet Lacetti не более, мм0,5
Минимальное расстояние междурабочей поверхностью накладокведомого диска сцепления автомобиля Шевроле Лачетти и заклепками ихкрепления, мм0,3

Гидропривод выключения сцепления Лачетти состоит из глав­ного и рабочего цилиндров выключения сцепления, связанных трубопроводом. В гидроприводе сцепления используется тормозная жидкость.

Глав­ный цилиндр выключения сцепления Лачетти

Бачок гидроприво­да сцепления объединен с бачком главного тормозно­го цилиндра. То есть из одного бачка питаются как контур сцепления, так и два тормозных контура.  Особенностью гидропривода выключе­ния сцепления Chevrolet Lacetti является рабочий цилиндр выключения сцепления выполненный еди­ным узлом с выжимным подшипником. Это позволило уменьшить количество деталей гидропривода, однако усложнило процесс замены рабочего цилиндра — для его замены необходимо снимать коробку передач.

Элементы гидропривода сцепления: 1 — узел рабочего цилиндра и подшипника выключения сцепления; 2 — шланг; 3 — переходник; 4 — втулка; 5 — трубка

Как видим устройство сцепления Шевроле Лачетти можно назвать классическим, то есть в ремонте сложностей особых нет. Единственное, по моему мнению, немного перемудрили с рабочим цилиндром — это дополнительные трудозатраты при его ремонте или замене.

А в общем, всё сделано надёжно, манжеты «ходят» долго. Главное меняйте рабочую жидкость раз в 2-3 года и не насилуйте сцепление, тогда работы по замене сцепления Вам не грозят очень долго:)

Берегите себя и удачи на дорогах!

По теме:

Замена охлаждающей жидкости на Лачетти

Греется двигатель Лачетти

Кнопки кондиционера Лачетти

Лачетти расход топлива

Зимняя резина на Лачетти

Замена сцепления.

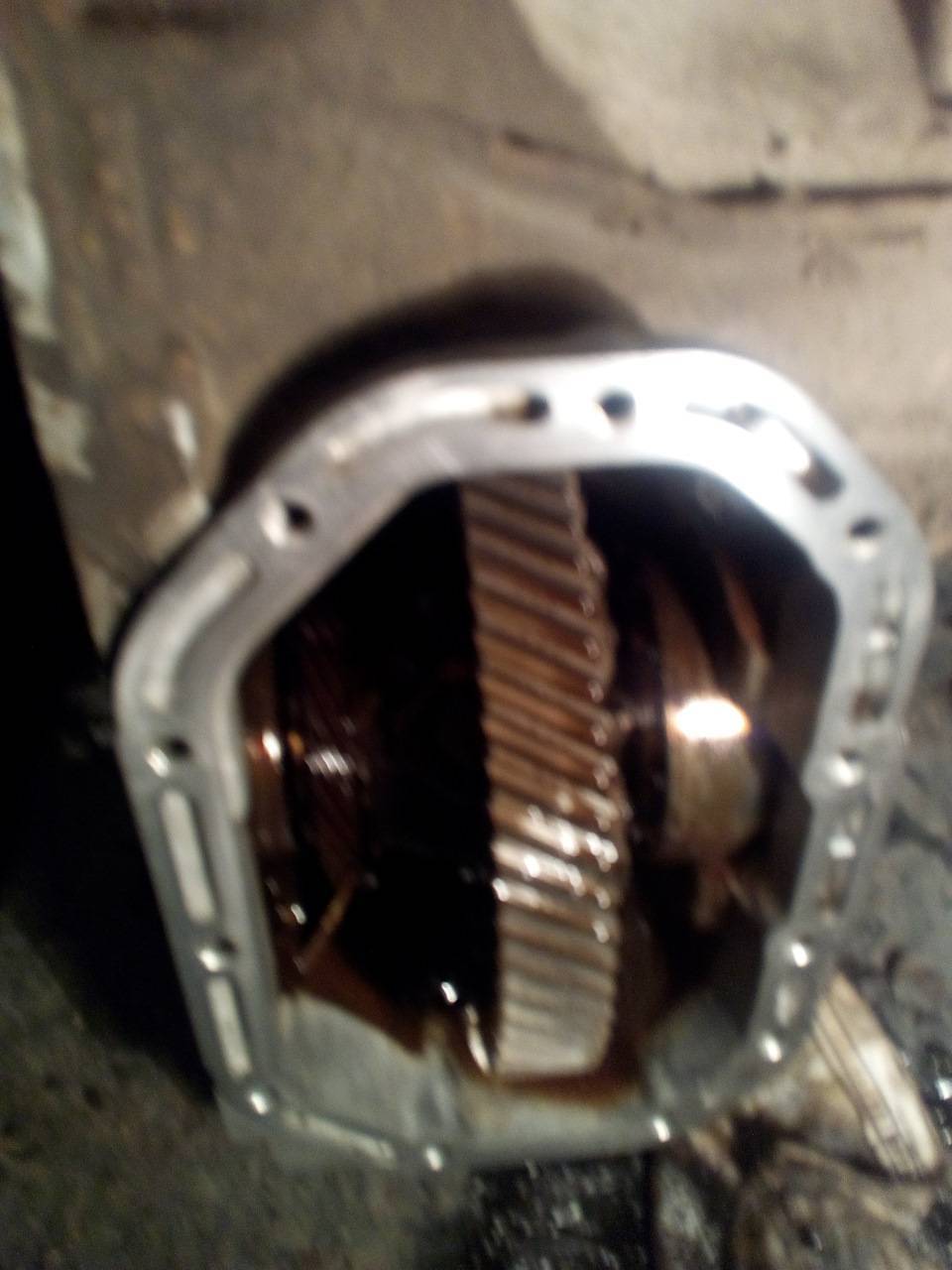

Машина начала сильно дергаться на 1 передаче. Долгое время не мог понять с чем это связано. На машине передвигаюсь очень много, было решено заменить сцепление.Как я писал ранее, до этого у меня была Калина, за 2 года накатал на ней около 100.000 км. Сцепление я менял там около 4 раз. К сожалению качество запчастей на ВАЗ не радует.На Lacetti так-же решил заменить все сам. Как оказалось, сделать это даже проще.К сожаления сливного отверстия на коробке Lacetti нет, открутил масляный поддон коробки передач, аккуратно слил все масло. Сам поддон отмыл. В последующем, по контуру промазал его герметиком и посадил на место. Нагрел его строительным феном, герметик застыл (сделал это для того, что бы быть уверенным в том, что он не попадет в масло коробки).

При снятии коробки, привод со ступицы не откручивал. Открутил крепление шаровой опоры от ступицы, отогнул ее вниз. Привод колес приподнял и отогнул в сторону, подвязал проволокой, процессу они ни как не мешали.Когда снял коробку был приятно удивлен ее весу и размеру (этого так не хватало калине).На маховике обнаружил много пыли, оказалось что это были не только следы износа диска сцепления. На самом диске были сильно изношены пружины, внимательно пригляделся, одна из них треснула и обломок перемололо на маховике. Однако видимых следов повреждения не заметил. Перед заменой изрядно начитавшись советов на сайте, сделал отметку на корпусе и корзине сцепления (при установке поставил все по отметкам), т.к. саму корзину не менял, она была в очень хорошем состоянии.

Источник

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
