Замена прокладки впускного коллектора на инжекторной ВАЗ-2114 своими руками

Этапы подготовки

Чтобы заменить коллектор или его прокладку, в любом случае вам придется демонтировать ВК. Но прежде чем добраться до искомого элемента, сперва потребуется пройти некоторые подготовительные этапы. А именно, подтянуть крепежи, а затем снять воздушный фильтр и карбюратор, если первый этап не поможет.

Рекомендуем: Замена Сайлентблоков Тойота Королла 110

Этап работ

Ваши действия

Подтяжка креплений
Не редко ослабшие крепления коллекторов становились причиной попадания загрязнений, из-за чего нарушалась работоспособность системы выхлопа. Если же подтяжка не дала никакого результата, тогда точно прогорела прокладка или же поврежден сам коллектор, что менее вероятно
Демонтаж воздушного фильтра
Если двигатель инжекторный, для снятия воздушного фильтра потребуется открутить четыре крепежных самореза крышки корпуса фильтра. Под крышкой располагается сам фильтр. Если возникают сложности при поднятии крышки, отсоедините датчик массового расхода воздуха, достаньте фильтрующее устройство.
Если у вас под капотом стоит карбюратор, тогда фильтр с корпусом будет удерживаться на трех защелках. По центру металлической крышки имеется винт, откручивающийся зачастую вручную. Сняв ее, вы сможете поднять крышку. Под ней находится фильтр, извлекать который следует аккуратно

Обратите внимание на его состояние. Если фильтр уже достаточно долго работает, рекомендуется в процессе обратной сборки его заменить

Снятие карбюратора
Демонтаж карбюратора выполняется в следующей последовательности:Отсоедините от штуцера шланг подхода охлаждающей жидкости к пусковому устройству мотора

Для этого откручиваются хомуты;
Слейте обязательно охлаждающую жидкость в подготовленную емкость;
Рассоедините приемную трубу, которая идет от выпускного коллектора и кронштейна БЦ;
Отсоедините кронштейн троса привода дроссельной заслонки. Чтобы сделать это, нужно снять один конец пружины с тяги управления заслонкой, а потом снять всю пружинку. Теперь ослабьте затяжение гайки на кронштейне, что позволит извлечь трос из зацепления;
Отключите от штекера питания датчик ЭПХХ;
Отсоедините вакуумную трубку и пару шлангов от блока подогрева карбюратора;
Снимите шланг вентиляции картера двигателя;
Открутите четыре крепежные гайки, удерживающие карбюратор и впускной коллектор;
Снимите карбюратор аккуратно, не дергая. Его нужно постепенно снять со шпилек.

Демонтаж узла

Все демонтажные работы в обязательном порядке проводятся только на холодном двигателе. Чтобы было легко откручивать все крепежные элементы, вы можете предварительно, за несколько часов или даже за сутки до начала ремонта, обработать их с помощью WD40.

Как выполнить замену

Для того, чтобы самостоятельно заменить выпускной коллектор, потребуются следующие инструменты:

  • шлицевая отвертка;
  • ключи рожковые на 17, 13, 10 и 8;
  • пассатижи (плоскогубцы);
  • торцевые головки на 19 и 17;
  • вороток для головок.

Подобрав необходимый инструмент, следует разобраться с тем, как снять коллектор ваз 2114. Первое, что нужно будет сделать — это еще раз (перед самой заменой) обработать ВэДэшкой все болты и гайки, после чего можно будет приступить к демонтажу, выполняется который следующим образом:

  1. Снять минусовую клемму с аккумуляторной батареи.
  2. Отсоединить тросик от дроссельной заслонки.
  3. Отсоединить все патрубки топливной магистрали.
  4. Отключить датчик положения дроссельной заслонки.
  5. Отключить датчик холостого хода.
  6. Демонтировать патрубки усилителя тормозов и патрубки вентиляции картера.
  7. Снять рессивер.
  8. Отключить провода управления впрыском.
  9. Снять топливную рампу (сами форсунки при этом демонтировать не нужно).
  10. Убрать термоэкран, защищающий коллектор.
  11. Демонтировать приемную трубу.
  12. Отсоединить впускной коллектор и снять его.
  13. Открутить крепежные элементы выпускного коллектора.
  14. Снять выпускной коллектор.
  15. Демонтировать прокладку выпускного коллектора.

Установку новой прокладки и нового коллектора, а также обратную сборку следует выполнять точно в таком же порядке, но в обратной последовательности.

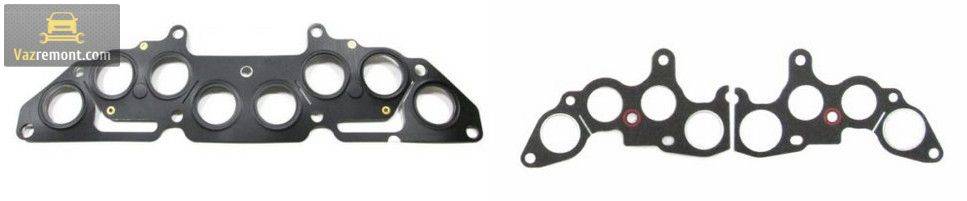

В заключение стоит сказать пару слов о том, какую прокладку взамен прогоревшей лучше установить, ведь их выбор в автомагазинах довольно широк. Кроме родной прокладки коллектора (номер которой в каталоге 21083-1008081) с хорошей стороны себя зарекомендовали прокладки Trialli GZ 102 0013 и AJUSA 13065200.

Все они производятся в России и отличаются увеличенным сроком службы. В свою очередь, часто встречающиеся в продаже прокладки коллектора от компании Богдан хоть и имеют доступную цену, но рассчитаны всего на 20.000 км пробега.

Именно поэтому они являются не самым оптимальным вариантом — лучше приобрести более дорогие прокладки, но требующие замены гораздо реже.

  • https://m.etlib.ru/report/1363-zamena-kollektora-vaz-2114
  • https://carfrance.ru/zamena-i-snyatie-vypusknogo-kollektora-vaz-2114-inzhektor/
  • https://nadomkrat.ru/ustroistvo-avtomobiley/vyhlopnaya-sistema/vypusknoy-kollektor-vaz-2114
  • https://remontvazov.com/vypusknoj-kollektor-vaz-2114

Признаки прогоревшей прокладки ВК

Стандартный и модифицированный

Катализатор состоит из сот, которые разрушаются со временем и не блокируют выход вредоносных выхлопных газов. Давление в системе выхлопа увеличивается, отработанные газы идут обратно в мотор, что приводит к значительному ухудшению его работоспособности. Двигатель буквально задыхается.

Характерные признаки того, что катализатор забился, это:

  • Динамика автомобиля существенно и заметно ухудшается;
  • Запуск двигателя происходит с проблемами;
  • В салоне наблюдается характерный запах серы;
  • Двигатель работает нестабильно на холостых оборотах.

Если автомобиль перестает нормально ехать, желательно сразу проверить состояние данного устройства. Увы, в гаражных условиях не всегда это можно сделать, поскольку требуется специальное оборудование, приборы. Но два способа все же имеется.

  1. Установить на место лямбда зонда манометр. Включайте в работу мотор и проверяйте давление. Если оно составляет более 0,5 атмосфер, дела плохи.
  2. Во втором случае вам потребуется дистанционный пирометр. Если катализатор работает нормально, температура трубы до него будет выше, чем после него. Но при одинаковой температуре это говорит о разрушении сот и нарушении функции гашения пламени.

Замена устройства имеет свои особенности в зависимости от того, какой мотор установлен на вашем ВАЗ 2114 — восьмиклапанный или шестнадцатиклапанный.

Признаками прогоревшей прокладки могут быть:

  • изменение звука работающего двигателя;
  • возникновение в салоне автомобиля характерного запаха отработанных газов;
  • нарушение стабильности работы двигателя, горящая лампа CHECK на приборной панели.

Что касается звука работы силового агрегата, то при прогоревшей прокладке обычно слышится характерное «стрекотание». В подобных случаях говорят, что двигатель «сечет». Этот звук создают выхлопные газы, вырывающиеся в месте повреждения уплотнителя. Естественно, выхлопы из-под капота попадают в салон через систему отопления и вентиляции.

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

  • основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
  • в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

Важно определить причину поломки и вовремя её устранить

  1. Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.
  2. Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

Перед тем как менять прокладку, обратите внимание, чтобы все шпильки были на месте. Когда снимете коллектор, также необходимо проверить плоскость выпускного коллектора, потому что часто эти места требуют шлифовки или замены детали целиком

Нередко выходят из строя заслонки коллектора. Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата.

Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход.

Также может выйти из строя и клапан управления этими заслонками.

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

  • основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
  • в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

Важно определить причину поломки и вовремя её устранить

Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает. Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять

Перед тем как менять прокладку, обратите внимание, чтобы все шпильки были на месте. Когда снимете коллектор, также необходимо проверить плоскость выпускного коллектора, потому что часто эти места требуют шлифовки или замены детали целиком

Нередко выходят из строя заслонки коллектора. Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата. Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход. Также может выйти из строя и клапан управления этими заслонками.

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

При установке ресивера, необходимо заменить уплотнительную прокладку. Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

  • ключи «на 8», «на 10», «на 13», «на 17»;
  • насадка типа «кардан» и торцовые головки «на 17», «на 19»;
  • магнитная отвёртка;
  • отвертки, пассатижи;
  • новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей. Стоимость указана на весну 2017 года по Москве и области.

1Ослабляем хомут и отсоединяем шланг вентиляции картера.

2Сливаем охлаждающею жидкость. Снимаем шланг с патрубка крышки головки блока цилиндров.

3Вынимаем из автомобиля корпус воздушного фильтра, отсоединив датчик ДМРВ.

4Снимаем шланг подвода к вакуумному регулятору давления топлива.

5Отворачиваем две гайки крепления кронштейна топливных трубок к ресиверу и снимаем кронштейн.

6Отсоединяем от ресивера шланг вакуумного усилителя.

7Чтобы не перепутать соединение топливных трубок, помечаем маркером одну из магистралей топливопровода.

8С помощью двух ключей «на 17» отвинчиваем штуцера топливопровода.

9Отворачиваем шесть гаек крепления ресивера к впускному коллектору и шпильку на ресивере, после чего снимаем сам ресивер.

10Отсоединяем разъем жгута проводов от датчика положения коленчатого вала.

11Откручиваем два болта и снимаем топливную рампу.

12Откручиваем впереди семь гаек крепления к термоэкрану коллектора…

14Отвинчиваем две гайки крепления упорных тяг, сначала с левой стороны…

16Чтобы не потерять шайбы со шпилек коллектора, с помощью магнитной отвёртки снимаем их.

17Снимем впускной коллектор, меняем его на новый. Собираем всё в обратной последовательности.
