Меняем сцепление на ВАЗ-2110 со снятием коробки и не снимая КПП

Шум — признак потребности замены?

На самом деле нет. Если появился шум, это не говорит о том, что вам следует незамедлительно заменить элемент. Но и тянуть с ремонтом настоятельно не рекомендуется. Скажем так, это сигнал к определенным действиям, на выполнение которых у вас будет некоторое время, пока последствия не стали катастрофическими.

В некоторых случаях шум возникает при запуске мотора, и он сохраняется, пока автомобиль не прогреется, после чего исчезает. В других случаях шум возвращается при каждой попытке отключения сцепления.

Самый плохой вариант — это скрежет. Такой звук говорит о том, что элемент трется о лепестковую пружину, на лепестках будет образовываться выработка. Если вам «посчастливилось» столкнуться с подобной ситуацией, времени нет. Нужно быстро производить замену.

Кстати, ремонтировать его не имеет никакого смысла. Выжимные подшипники не поддаются ремонту, потому единственное решение — замена.

Замена сцепления ВАЗ 2109 своими руками

Если при запуске двигателя слышны шумы и появляются вибрации, ощущаются «рабочие рывки», увеличился ход педали, изменилась динамика автомобиля, увеличился расход бензина, скорее всего, необходима замена сцепления ВАЗ 2109. Чаще всего причиной этого является нарушения правил использования транспортного средства. Например, водитель любит стартовать с пробуксовкой, или ему пришлось выбираться из сугроба. Может выйти из строя и одна из деталей узла. Например, выжимной подшипник. Когда он «летит» слышен сильный «визг». В результате – отказ сцепления.

Что именно нужно делать – может определить диагностика в СТО. Или это можно увидеть своими глазами при демонтаже. Как починить этот узел самостоятельно будет рассказано дальше.

Необходимые запчасти

Для установки сцепления ВАЗ 2109 вам потребуется новый узел. Лучше брать модели, рекомендованные производителем машины с артикулами 2109-1601000, 801122, 2108-1601085, FR 761. Цена комплекта зависит от производителя и продавца, варьируется в пределах от 2300 до 3600 рублей.

Необходимые для ремонта инструменты

Для замены корзины сцепления ВАЗ 2109 вам нужно приготовить такие инструменты:

• стандартный набор ключей;
• домкрат.

Ремонт своими руками вполне целесообразен, поскольку цена замены сцепления ВАЗ 2109 на 3 марта 2021 года в среднем в автосервисах составляет 3,2 тысячи рублей.

Но самостоятельный ремонт вполне доступен даже без помощника, и без полного снятия КПП. Принцип ремонта и последовательность выполнения работ идентичны для моделей 2108-2115, поэтому предлагаем посмотреть, как выполняется такой демонтаж на ВАЗ 2114:

Порядок операций

Для выполнения ремонтных работ автомобиль нужно установить на смотровую яму, поставить его на «ручник», отсоединить минусовую клемму для обесточивания бортовой сети, снять брызговик мотора. Теперь можно приступить к разборке:

1. Установить домкрат, который будет временно заменять переднюю пару колес. На них нужно открутить гайки, снять шасси и отложить их в сторону.
2. Чтобы вывести контактную деталь шаровой опоры из ступицы, нужно выкрутить болты.
3. Вместо 2 верхних обычных болтов нужно установить крепежи ГБЦ.

Теперь можно снять стартер, он крепится на трех гайках, которые нужно выкрутить.

На этом этапе необходимо установить домкрат под двигатель. После этого открепляется боковая опора мотора.

После этого можно отсоединить заднюю опору мотора и открутить кулису КПП переключения передач.

Со сцепления необходимо демонтировать защитный кожух.

• Коробка крепится несколькими болтами, сначала нужно отвернуть передний.
• Теперь доступна трансмиссия, сначала откручивается задняя гайка.

Со стороны левого крыла расположены болты коробки передач, их нужно выкрутить до упора и снять КПП

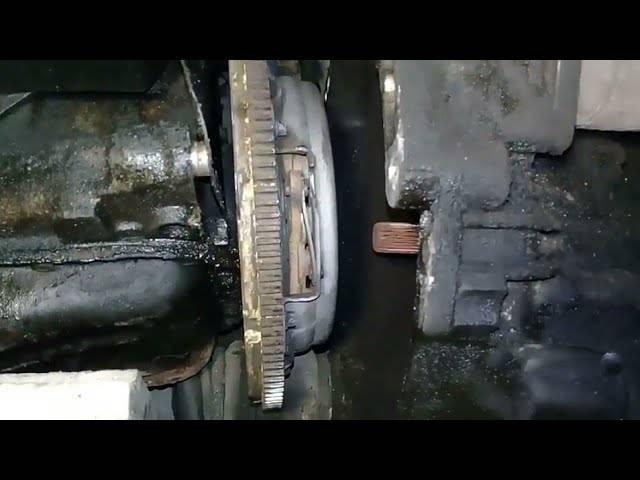

Важно проследить, чтобы концевик узла лег на рычажную растяжку. Так образуется щель, которая позволит снять сцепление

Разборка завершена. На этом этапе остается направляющая для сцепления. Ее нужно тщательно смазать. После этого на направляющую можно надеть выжимной подшипник.

Последующие операции выполняются в порядке обратном вышеописанным действиям. Важно! Выполняя работы не нужно спешить. Все операции выполняются последовательно и спокойно. Проследите, чтобы после сборки не осталось «лишних» запчастей.

Резюмируем

Если проверка показала, что свободный ход – нормален, но вы сомневаетесь в своей компетенции по регулировке узла, обратитесь в СТО. Неправильные установки могут стать причиной быстрого выхода из строя сцепления. Если вы хотите самостоятельно довести работы до конца, нужную информацию вы можете найти на сайте производителя ТС или в его сервисной книге

Важно выполнять работы своевременно, чтобы не попасть в неприятную ситуацию в дороге. Следите за ресурсом деталей сцепления, например, срок службы ведомого диска составляет 100 тысяч километров

Но, если у автомобилиста агрессивная манера вождения, он может снизиться в 2-3 раза. Как выполняется замена сцепления ВАЗ 21099, смотрите на этом видео :

Оценка статьи:

Ваз 2109 замена сцепленияСсылка на основную публикацию

Похожие публикации

Кондиционер Chevrolet Lacetti

Что нужно знать

Выжимной подшипник — это не самое слабое звено системы сцепления, но почему-то именно он так что вызывает проблемы и неприятности.

Муфта

Некоторые автовладельцы свыклись со свистом и попросту его игнорируют. Но долго так продолжаться не может, поскольку несвоевременное решение проблемы способно привести к еще более сложному и дорогому ремонту. Если запустить ситуацию, тогда простой заменой вам будет не обойтись.

Муфта служит для воздействия на лепестковую пружину корзины сцепления. Ее также называют диафрагменной, так что не путайтесь, если услышите такое обозначение. Из-за этого воздействия ведомый диск отсоединяется от маховика и прижимного диска корзины. Таким образом, отключается сцепление.

Если выжимник неисправен, это может привести к разным последствиям:

• Повредится вилка сцепления;
• Нарушится целостность лепестков пружины корзины сцепления;
• Деформируются направляющие втулки.

Чтобы не платить дважды, а то и трижды, оперативно реагируйте на появление свиста в сцеплении и постарайтесь быстро предпринять меры.

Замена вилки выключения сцепления Ваз 2110 Лада

СломанныйЧтобы снять данное устройство, придется выполнить ряд последовательных действий.

• Поднимите машину или загоните ее на яму, чтобы иметь доступ к днищу автомобиля.
• Соответствующими инструментами выполните демонтаж коробки переключения передач.
• С выжимного подшипника отожмите специальные фиксаторы.
• Снимите элемент с вала коробки передач.
• Отожмите лапки фиксации, чтобы снять пружинный держатель.
• После этого вам не составит труда снять с муфты поврежденный выжимной подшипник.

Сложность процесса заключается в том, что при подготовке к снятию выжимного подшипника потребуется демонтировать несколько узлов и механизмов, таких как:

• Аккумуляторная батарея;
• Трос системы сцепления;
• Короб воздушного фильтра вместе с датчиком расхода воздуха;
• Верхние болты фиксации коробки переключения передач;
• Гайку, отвечающую за фиксацию стартера.

Диск сцепления на ваз 2110: назначение и замена

Сцепление ваз 2110

Сцепление автомобиля, и в частности ваз 2110 является одним из важных элементов трансмиссии. Предназначение его состоит в кратковременном отключения мотора от трансмиссии. Затем плавного соединения их при включении передач, и предохранения других элементов (деталей) трансмиссии от перегрузок, а так же гашения колебаний. Располагается сцепление авто между коробкой передач и двигателем. Замена диска сцепления ваз 2110 а так же ремонт производится при возникновении следующих неисправностей: появление специфических звуков при движении автомобиля, появление проблем с переключением передач, пропадает сцепление при обгоне и некоторые другие. Обращение в автосервис потребует наличия у владельца авто кругленькой суммы денег, поэтому многие стремятся произвести ремонт и замену своими руками. Наша статья вам в этом поможет.

Замена сцепления ваз 2110: регулировка

Регулировка длины тросика сцепления. Для работы нужно взять линейку или рулетку.

Регулировка заключается в изменении длины троса:

• Нужно приложить линейку или рулетку рядом с площадкой педали сцепления. Лучше брать линейку, так как теперь её нужно упереть в коврик пола автомобиля. Далее нам нужно замерить расстояние от поверхность резиновой площадки педали до коврика. Если линейка показывает, что расстояние больше 130 миллиметров, то нужна регулировка. Если расстояние меньше 130 мм, то так же требуется выставление длины троса.
• Следующим шагом будет ослабление затяжки контргайки, которая крепит трос. Вращая гайку, мы меняем длину троса. Нам необходимо добиться, чтобы она была в диапазоне 125-130 миллиметров.
• Меряем повторно. При удачном результате можно сдвинуть ограничительную втулку в вилку. Готово.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Перечень инструментов, необходимых для демонтажа:

• Набор гаечных ключей;
• Набор торцевых головок с удлинителем;
• Плоская и фигурная отвёртки;
• Пассатижи;
• Монтировка;
• Домкрат;
• Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

1. Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.

2. Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
3. Обесточиваем автомобиль, сняв клемму с аккумулятора
4. Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
5. Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
6. Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
7. Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
8. Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
9. Отсоединить от шарнира тягу привода переключения передач
10. Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.

11. Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.

12. Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.

13. После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.

14. Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.

15. Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.

16. Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми

Во время сборки коробки особое внимание уделите герметизации картера и замене сальников

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Как поменять сцепление: как ставить диск сцепления

Как известно, механическая коробка передач отличается достаточно высокой надежностью и неприхотливостью. Для такой КПП вполне реальным показателем пробега без ремонта является отметка около 250-300 тыс. км. и более. При этом отдельного внимания заслуживает сцепление, которое нужно менять намного раньше по тем или иным причинам.

Сама замена сцепления на МКПП (в отличие от РКПП) не является крайне сложной процедурой, однако требует наличия определенных навыков и инструментов. Также в процессе установки некоторые владельцы не знают, как правильно поставить сцепление. Далее мы рассмотрим такой нюанс, как поставить диск сцепления при его замене.

Правила выбора

Как показывает независимое исследование (по отзывам голосованию в интернете), лучшим комплектом для десятки признано KRAFT-TECH, за ним следует LUK, затем VALEO, SACHS. На пятом месте оказалось сцепление ВИС (ВАЗИНТЕРСЕРВИС) российского производства – для тех, кому родное лучше, понятнее, плюс дешевле.

Кроме того – в ремонте эта система проще: обнаружив неисправности, у ВИС достаточно отрегулировать педаль, подтянуть тросик, и можно ездить дальше. А при потребности заменить все в сборе, выходит значительно дешевле.

Однако, независимо от того, какой комплект выбрали вы для себя: ВИС или одно из европейских (Китай мы не обсуждаем), а может быть «сборный», нужно знать, как определить неисправности, реагировать на них.

Разборка и ремонт сцепления автомобиля:

1. Первым делом необходимо произвести демонтаж коробки передач. Процедура нуждается в терпении, а без неё отремонтировать сцепление будет невозможно.

2. В центральный проход диска установите оправку. Её можно изготовить самостоятельно по размерам имеющегося вала или использовать вместо неё первичный вал, что был позаимствованный из другого автомобиля.

3. Верните один болт, что крепит коробку передач на место, и при помощи длинной отвёртки придерживайте маховик, чтобы он не прокручивался в момент откручивания другой рукой шести болтов, что держат кожух сцепления.

Теперь можно снять маховик в полном комплекте с ведомым и нажимным диском. При снятии кожуха сцепления нужно придерживать внутри него ведомый диск, чтобы он не выпал.

4. Если некоторые элементы ведомого диска сцепления имеют трещины или грубые царапины, то его необходимо поменять на новый. Для этого нужно:

1 – проверить фрикционные накладки на изношенность;
2 – проверить головки заклёпок. Они должны быть опущены вглубь фрикционных накладок более чем на 0,3 мм;
3 – проверить в гнёздах ступицы диска демпферные пружины на плотность крепления, если они полопались или сильно расшатались, то ведомый диск следует поменять на новый или старый, но исправный.

5. Если визуально с торца ведомого диска видно, что имеется искажение его формы, то проверьте биение диска, и если оно больше половины миллиметров, то необходимо эту деталь полностью поменять.

6. Далее осмотрите поверхность нажимного диска и маховика, если замечено грубое стирание диска (износ), глубокие царапины или выбоины, то маховик или нажимный диск нужно заменить новым. Шлифовка не поможет!

7. Далее переверните кожух на другую сторону и продолжите осмотр:

• 1 – заклёпочных соединений нажимного диска и кожуха. Они не должны иметь ослаблений и явных дефектов, если такие имеются, то придётся поменять диск в комплекте.
• 2 – диафрагменных пружин нажимного диска. Они также не должны быть с явными дефектами (глубокими царапинами, трещинами и сколами), если заметны дефекты, то произведите замену всего кожуха.
• 3 – контактов лепестков диафрагменных пружины. Все конечности (контакты) металлических лепестков с подшипниками выключения сцепления должны быть без дефектов и в одной плоскости (допускается максимальная разница износа 0,8 мм). Если износ более 0,8 мм или есть серьёзные дефекты, то опять-таки выход только один – заменить диск в комплекте.

8. Также нажимный диск с кожухом необходимо заменить в сборе, если опорные кольца нажимной пружины подверглись трещинам, сколам или прочим физическим изменениям.

9. При желании и возможности в гараже можно провести тестирование работы ведущей части сцепления. Для этого необходимо зафиксировать нажимной диск (3) в полном комплекте с кожухом (2) и нажимной пружиной (1) на оборудовании с промежуточным кольцом (4) толщина которого (B=8,3±0,03 мм). Это оборудование заменяет ведомый диск с маховиком.

Теперь три раза ходом выключения 8–9 мм отключите сцепление, прикладывая нагрузку к лепесткам нажимной пружины (1) на диаметре С=34 мм. При этом:

• размер А должен быть в пределах 29–31 мм;
• проверьте, что ходу выключения 8,0±0,1 мм соответствует ход нажимного диска не менее 1,4 мм;
• разность величин отхода нажимного диска (3) не более 0,25 мм;
• нагрузка на лепестках нажимной пружины (1) на диаметре С при ходе 8,0±0,1 мм должна быть не более 1100 Н (1350 Н для сцепления ВАЗ–2112), пик нагрузки выключения не более 1300 Н (1500 Н для сцепления ВАЗ–2112).

10. До того как обратно монтировать сцепление необходимо проверить свободность перемещения ведомого диска по шлицам первичного вала коробки передач. Если имеются заедания, то ликвидируйте их, при необходимости произведите замену повреждённых деталей.

11. При обратном монтировании ведомого диска в кожух нажимного, внимательно смотрите, чтобы часть выступающей ступицы смотрела в сторону нажимной пружины.

12. Со стороны нажимной пружины необходимо вставить в шлицы ведомого диска центрирующую оправку.

13. На фото стрелками отмечены три центрирующие штифта, по ним также как и у меня, нужно установить на маховик сцепление, а после чего придерживая отвёрткой маховик от прокручивания закрутите 6 болтов крепления сцепления к маховику.

14. Теперь можно достать центрирующую оправку с диска сцепления и установить обратно коробку передач. Ремонт сцепления завершен.

Источник

Замена сцепления на ВАЗ 2110

Смазка для стартера автомобиля

• 84 1 87k

Появились признаки изношенности сцепления на своей 2110? Следовательно? Требуется приобрести комплект нового и произвести ремонт, а вернее замену сцепления на ВАЗовской десятке.

Не имея гаража с ямой, можно обойтись и подручными средствами. Чтобы поменять сцепления на ВАЗ 2110 вам понадобится: набор ключей, домкрат и деревянные пеньки. А для правильной центровки диска сцепления также потребуется направляющая, она же — имитатор первичного вала КПП.

Замена сцепления понадобится тогда, когда износ лепестков достигает более 0,8 мм или появится увеличенный рабочий ход педали сцепления — это указывает на износ ведущего диска, возможно, на осадку пружины. Ведомый диск установлен на шлицах первичного вала КПП и меняется при биении, неравномерном износе, задирах, трещинах, а также, если накладки от заклепок отстоят на 0,2 мм.

Ведомые диски сцепления ВАЗ 2110 и ВАЗ 2112 имеют одинаковые размеры (200х140), но несколько различные характеристики пружин — нажимной и демпфера. Диски 2112 имеют пару пружин (из шести) меньшего размера и размещенных ближе к центру; они передают на 12% более высокий крутящий момент за счет форсированной нажимной пружины. Отличить «двенадцатые» диски можно также по отверстию в прорези лепестков.

Какое сцепление поставить на ВАЗ 2110 и когда менять?

Оригинальный номер 21100-1601000-00, средняя цена около 2615 руб.

• KRAFT KT098553 — 2894 руб.
• LUK 620305100 — 3050 руб.
• Trialli FR751 — 2235 руб.

Периодичность замены зависит от стиля вождения. В среднем заводские служат около 50 тыс.км., поэтому владельцы авто, часто проводят замену на импортные, так как те служат больше 100 тыс.км.

При замене сцепления на ВАЗ 2110 могут возникнуть следующие вопросы:

Ослабляем болты крепления колеса, поднимаем автомобиль на домкрат и подставляем «козлы».

Снимаем левое колесо, откручиваем два болта крепления нижней шаровой опоры.

Снимаем «минусовую» клемму с аккумулятора, снимаем разъем с ДМРВ, ослабляем хомут крепления гофры к ДМРВ, вынимаем из автомобиля корпус воздушного фильтра.

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач(далее «КП»).

1. Откручиваем болт крепления МЗ к картеру КП.
2. Откручиваем первый болт крепления КП.

Понадобится хороший ключ с головкой на 19 и возможно труба-вороток. Рядом есть ещё один болт крепления КП.

Эту гайку необходимо не забыть ослабить.

Откручиваем верхний болт крепления стартера.

Снимаем разъем с датчика скорости, откручиваем тросик спидометра.

Снимаем продольную растяжку вместе с рычагом.

Откручиваем нижний болт крепления стартера.

Откручиваем третий болт крепления КП. Есть ещё одна гайка крепления КП в районе правого внутреннего ШРУСа.

На ВАЗ 2110 откручиваем два болта крепления реактивной тяги.

1. Ослабляем гайку на хомуте тяги привода управления КП и снимаем эту тягу с КП.
2. Откручиваем две гайки задней подушки.

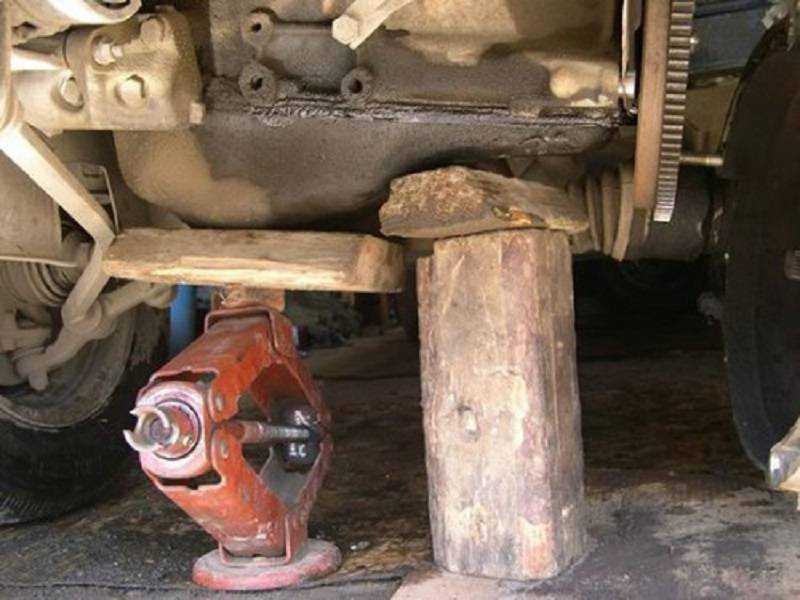

Предварительно необходимо подставить чурку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

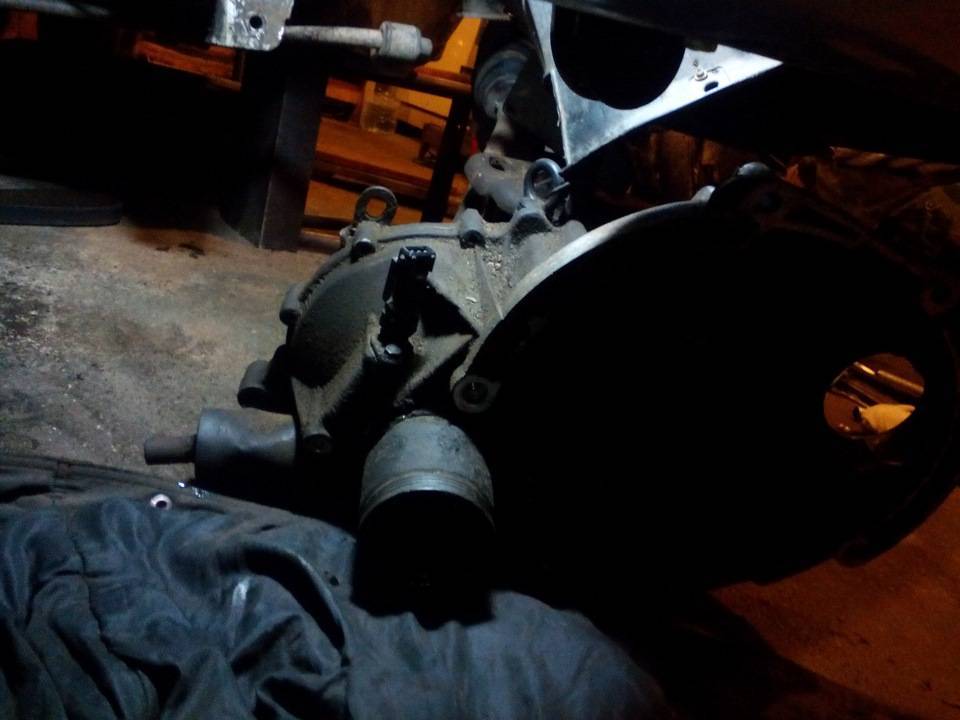

Осторожно отводим КП от двигателя и кладем на пол. КП повисает на полуосях

Преимущество этого способа в том, что масло из коробки сливать не надо. Но также есть и один большой минут — риск что после такой нагрузки потекут сальники

КП повисает на полуосях. Преимущество этого способа в том, что масло из коробки сливать не надо. Но также есть и один большой минут — риск что после такой нагрузки потекут сальники.

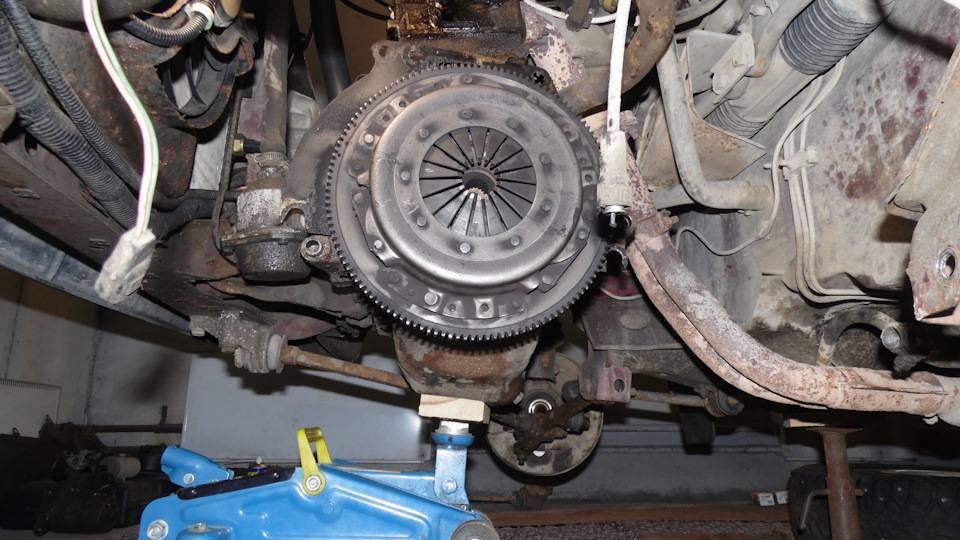

1. Подшипник выключения сцепления лучше заменить.
2. Если пружины в своём месте болтаются, то диск менять однозначно.
3. Накладки износились до заклепок.
4. На поверхности корзины износ небольшой, переживет ещё один диск.

ремонт сцепления на автомобилях ваз 2108, ваз 2109, ваз 21099

1. Снимите с автомобиля ваз 2108, ваз 2109, ваз 21099 коробку передач (см. «Снятие и установка коробки передач»).

1:709 2. Установите оправку в отверстие нажимного диска. ПРИМЕЧАНИЕСнять сцепление можно и без оправки, но при этом придерживайте ведомый диск сцепления – ведомый диск может выпасть из кожуха сцепления. ПОЛЕЗНЫЙ СОВЕТ Оправку для центрирования ведомого диска можно изготовить по размерам первичного вала или использовать вместо оправки старый первичный вал коробки передач.

2:1911 3. Отверните шесть болтов крепления кожуха сцеп

ения. Снимите кожух сцепления в сборе с нажимным диском и ведомым диском, установленным внутри кожуха сцепления. Придерживайте при этом ведомый диск сцепления, иначе ведомый диск может выпасть.

ПРИМЕЧАНИЕ При отворачивании болтов крепления кожуха сцепления заблокируйте маховик с помощью отвертки.

3:1061 Для упора отвертки установите один болт крепления картера сцепления (для наглядности операция показана на снятом двигателе).

4:1801 4. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки за

лепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск сцепления необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных демпферных пружинах ведомый диск сцепления необходимо заменить.

5:1130 5. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено коробление ведомого диска. Если биение ведомого диска превышает 0,5 мм, замените ведомый диск сцепления.

6:1965 6. Осмотрите рабоч

е поверхности трения маховика и нажимного диска сцепления, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

7:839 7. При ослаблении заклепочных соединений 1 деталей кожуха и нажимного диска сцепления замените кожух с нажимным диском в сборе. Внешним осмотром оцените состояние диафрагменной пружины 2 нажимного диска сцепления. Наличие трещин на диафрагменной пружине не допускается. Места контакта лепестков пружины с выжимным подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (величина износа не должна превышать 0,8 мм). В противном случае замените кожух с нажимным диском сцепления в сборе.

8:2321

8. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца нажимной пружины не должны иметь трещин и следов износа. В противном случае замените кожух с нажимным диском в сборе.

9:861Рис. 5.4. Проверка состояния ведущего диска сцепления: А, В, С — контролируемые размеры; 1 — нажимная пружина; 2 — кожух; 3 — нажимной диск; 4 — промежуточное кольцо

9. Для проверки ведущей части сцепления закрепите нажимной диск 3 (рис. 5.4) в сборе с нажимной пружиной 1 и кожухом 2 на приспособление с промежуточным кольцом 4 толщиной В=(8,3±0,04) мм. Это приспособление заменяет маховик с ведомым диском сцепления. Выключите сцепление три раза ходом выключения 8-9 мм, прикладывая нагрузку к лепесткам нажимной пружины 1 на диаметре С=34 мм. При этом проверьте, чтобы: — ходу выключения (8,0+0,1) мм соответствовал ход нажимного диска не менее 1,4 мм; — разность значений отхода нажимного диска 3 была не более 0,25 мм; — размер А находился в пределах 29-31 мм; — нагрузка на лепестках нажимной пружины 1 на диаметре С при ходе (8,0+0,1) мм была не более 1100 Н, пик нагрузки выключения не более 1300 Н. 10. Перед установкой сцепления на автомобиль ваз 2108, ваз 2109, ваз 21099 проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

10:3378

11

Обратите внимание, чтобы при установке ведомого диска сцепления в кожух нажимного диска сцепления более выступающая часть ступицы была направлена в сторону нажимной пружины

11:834 12. Вставьте центрирующую оправку в шлицы ведомого диска со стороны нажимной пружины.

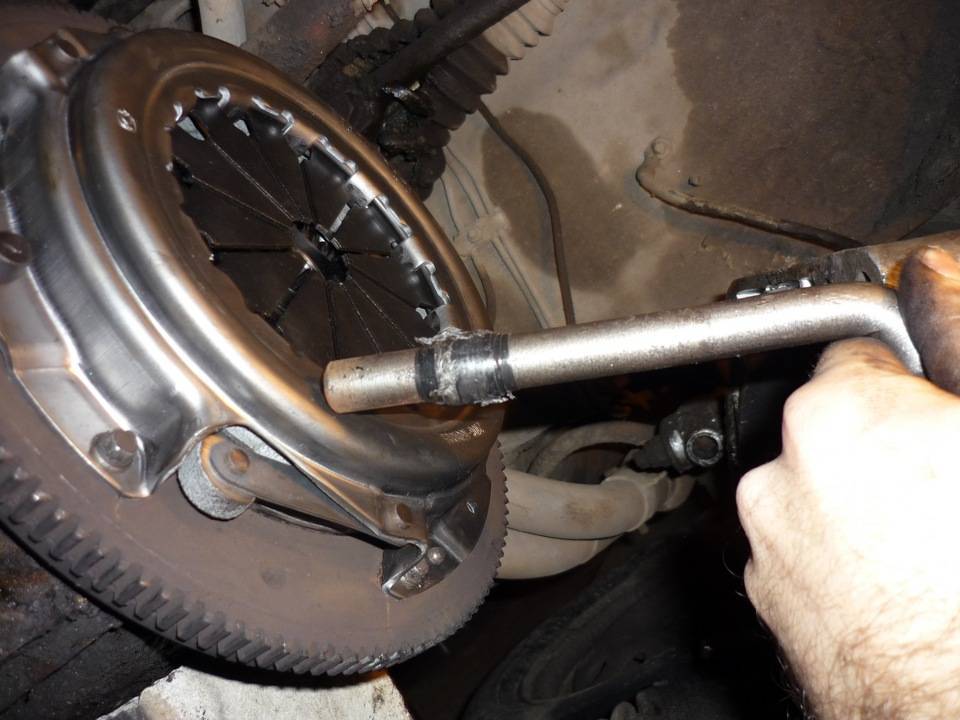

12:1498 13. Установите сцепление на маховик по трем центрирующим штифтам (показаны стрелками) и заверните равномерно по диагонали шесть болтов крепления сцепления к маховику, удерживая маховик от проворачивания. После этого выньте центрирующую оправку и установите коробку перед

ч.

следующая статья:

Подготовительный этап

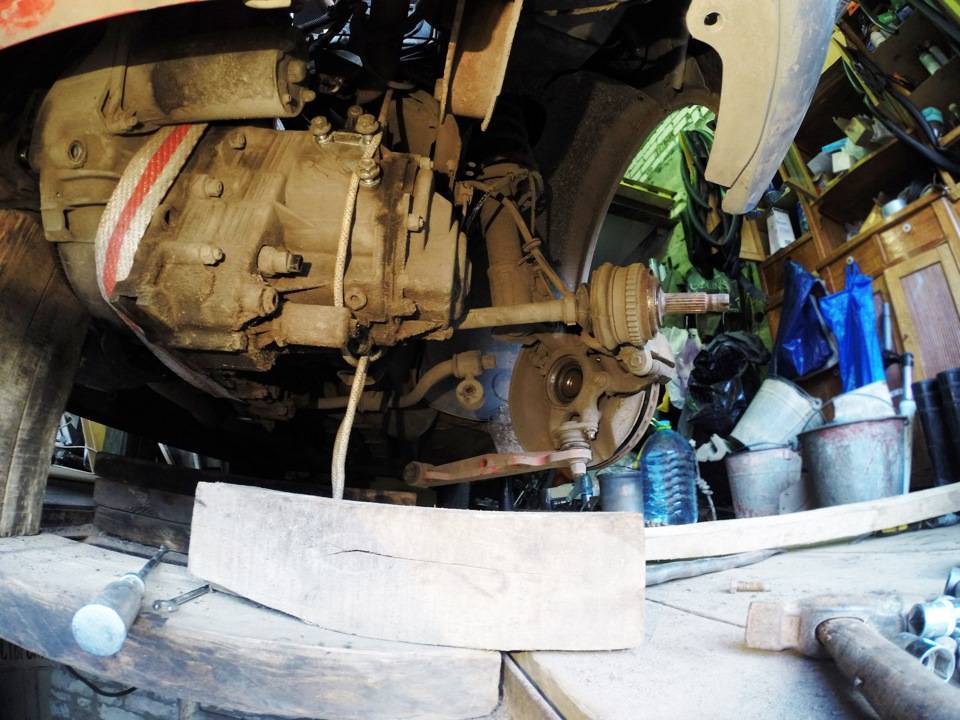

Перед тем, как менять сцепление на ВАЗ 2110, предстоит подготовить место для проведения ремонта и инструмент. Для данного процесса, наиболее удачно подходят: автомобильный подъёмник или смотровая яма. Если таких условий нет, в силу безвыходного положения, возможно осуществить замену сцепления на 2110 в «спартанских условиях». Достаточно подыскать ровный участок поверхности в гаражном боксе, на машиноместе или во дворе.

Схема сцепления на ваз 2110: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 — педаль сцепления; 10 — механизм автоматической регулировки длины троса; 13 — муфта выключения сцепления (выжимной подшипник); 14 — нижний наконечник оболочки троса; 15 — кронштейн, установленный на картере коробки передач; А — расстояние смещения поводка, проверяемое при установке троса (27 мм).

Также, для ремонта потребуется:

• слесарный набор с рожковыми ключами и головками до 22 мм;
• домкрат и несколько коротких досок (деревянных брусков);
• ёмкость для возможного слива трансмиссионного масла из КПП;

• центровочный вал (оправка).

Что касается самого сцепления, то оно продаётся комплектами (3 в одном, 2 в одном) и деталями по отдельности.

В систему входит 3 заменяемых элемента:

• выжимной подшипник;
• диск сцепления;
• корзина.

Автовладельцу, практичнее поинтересоваться заранее, сколько будут стоить новые детали сцепления для замены на ВАЗ 2110. Это поможет подготовить необходимый бюджет. Цена запчастей имеет различный диапазон и зависит от производителя. Среди изготовителей качественных деталей, лидерами являются: Sachs, Luk, Valeo и Krafttech. Эти запчасти гарантированно подходят на автомобиль и имеют продолжительный ресурс эксплуатации. Детали плохого качества могут вовсе не подойти или выйти из строя в первые дни после ремонта.

Вилка сцепления выполняет функцию его выключения (отсюда название вилка выключения, или приводная вилка сцепления). Это своего рода рычаг, при воздействии на который отводится нажимной диск и сцепление выключается. Ее так же можно назвать и вилкой включения сцепления, ведь при обратном действии, когда вы отпускаете педаль, вилка его включает.

Данная деталь встречается как правило в механических коробках передач, а намного реже в коробках с гидравлическим приводом. Давайте рассмотрим конструкцию вилки сцепления на примере автомобилей семейства ваз 2110-2112 и ваз 2106-2107. Состоит вилка из рычага и двух лапок, закрепленных на металлическом стержне.

Вилка сцепления у классики выглядит несколько иначе.

Симптомы неисправной вилки

Как любая другая деталь она подвержена износу, так же не исключен заводской брак (впрочем встречается крайне редко из-за простоты конструкции). Когда вилка ломается сразу, то педаль просто проваливается и продолжить движение вряд ли получится. Но бывает так, что в вилке появляется трещина, и тогда сцепление начинает схватывать все ниже, а регулировка помогает лишь на короткий срок, и по мере расширения (увеличения) трещины, педаль вновь опускается.

Простота простотой, а вот замена данной детали выливается в довольно хлопотное занятие, поскольку замена вилки сцепления влечет за собой снятие коробки передач. Если на классике (ваз 2016-07) можно попытаться произвести данную процедуру без снятия кпп, как утверждают некоторые источники, то с переднеприводным семейством ваз это полностью исключено.
