Снимаем коробку переключения передач на 16 клапанной ВАЗ-2112 своими руками

Как Снять Кпп Ваз 2110 Без Ямы

Ремонт Опишу процесс снятия КПП, может, кто-то не знает.

Снять защиту, слить масло из коробки передач

из-за этого в салоне какая-то передача

ваша коробка передач собрана на прокладках, что еще называется герметиком?

нет, мы с другом стреляли в коробку без отверстия, просто поднимите лицо сверху и снимите подвеску слева (подставка и рычаг)

Нравится тебе это или нет, тебе нужна яма. Когда я покупаю гараж и летаю на дачу, есть возможность развестись с женой

Чтобы было проще снять и удобнее поставить коробку передач, у меня узкая яма с неудобными дисками.

в результате чего мы еще должны сделать для нашего клиента. Я один с ним. диск удобен на все сто процентов для удобства. Я не открутил поддержку. Он снял свою саблю с короткой стороны. удобнее поставить коробку на место. Не забывайте, если вы вытащите оба высылать коробки, то перед вторым нужны те заглушки! Для начала также удалите. чем меньше вес, имхо, тем лучше. а также 100 за размещение хороших фотографий!

READ Снять Двигатель Тойота Таун Айс

и это много лишнего)) Я не беспокоюсь о фотографировании, что я делаю)) мало кто сам будет снимать коробку)) обычно ходят на работу)) Я сделал кружку без дыры на всех и высокий выстрел наш клиент остается)))

как странно почему чрезмерные жесты ?! зачем отключать рычаг, к сожалению, чтобы оставить нужный привод в коробке? Я первый выстрелил один, без опыта, с разными перерывами на пиво), провел около часа, поставил на место дольше. один, это было очень неловко делать это

Далее как выяснить фото нужно))

Еще надо учить русский.

Это красиво описано, но наш клиент не такой, как кажется)

Вы можете составить достаточно хорошее руководство по миру, сосредоточившись не только на собственном опыте, но и на опыте огромного круга людей. Молодец, что решил это сделать.

Это остается верным для нашего клиента, но вместо того, чтобы отвинчивать селектор передач от кардана, легче отвинчивать кардан от штока коробки. Тогда нет необходимости регулировать переключение передач. Это пустая трата времени.

READ Как Подключить Асинхронный Двигатель 380 На 220

Быстрое снятие КПП на ВАЗ 2110-12

Я не знал, теперь я буду знать.

Ты поднимаешь багажник и ключ болт на 10. Он открутил его и все.

Это остается верным для нашего клиента, но вместо того, чтобы отвинчивать селектор передач от кардана, легче отвинчивать кардан от штока коробки. Тогда нет необходимости регулировать переключение передач. Как вы знаете, это экономит дополнительное время.

Справа))) Кроме того, конечно, приводы не должны быть сняты со ступицы, и только с двух сторон шариковые винты должны быть отвинчены там 4 болта, и привод должен быть удален из коробки

Однако лучше снять его, чтобы было легче вытащить коробку.

Я не вижу смысла) Я делаю все в одиночку, а также ставлю одну коробку на себя. Я шел долгие 2 с половиной часа, чтобы вытащить его, разобраться, поставить коробку)) и тому, с кем ему удобно

Хорошо продаются? 5,5 часов, один, снять и надеть? Я не верю )

Это не тот, кто заставляет тебя верить)) и я не так много стрелял, чтобы вынуть коробку), но я поставил это наиболее удобно))

READ Как Часто Надо Менять Тормозные Колодки

И хорошо продаются? 5,5 часов, один, снять и надеть? Я не верю )

Разобрать коробку за 15 минут)))))

вместе со своим вторичным валом 08 до первой передачи?

Источник

Вкратце о порядке замены кулисы

Если кулиса ВАЗ 2112 не поддается регулировке — остается только ее заменить. В продаже имеются специальные ремонтные комплекты, позволяющие сэкономить на обслуживании изделия. Хотя, зачастую оказывается куда более простым и надежным решением купить устройство в сборе и произвести его замену.

Порядок замены кулисы для автомобилей десятого семейства предполагает следующие действия (кстати, в интернете в большом количестве имеются фотографии, иллюстрирующие данный процесс):

  • ослабить хомут крепления карданчика под днищем автомобиля;
  • снять защитный чехол рычага КПП в салоне автомобиля;
  • демонтаж воздушного туннеля пола;
  • собственно, демонтаж кулисы и ее замена.

Можно ознакомиться со схематическим фото агрегата. Хотя, в целом, процесс не сложнее сборки-разборки конструктора и интуитивно понятен, потому дополнительных пояснений не требует.

Ремкомплект кулисы ВАЗ 2110

Теперь можно изучить механизм старой кулисы на предмет неисправностей. Очень часто проблемы с рычагом возникают в следствие износа обоймы шаровой опоры. Не менее подвержены физическому старению прочие подвижные элементы конструкции, механизм шарнира и его защитный пыльник. После установки новой кулисы в обязательном порядке не забудьте произвести ее регулировку.

На этом все. Желаем вам только комфортной езды на дороге, надежной работы всех силовых агрегатов и успехов в ремонте. Заботьтесь о своем железном коне и он вас обязательно отблагодарит своей стабильной работой.

Специфика выполнения работ

Существует категория водителей, которые стремятся все работы по обслуживанию и ремонту своего автомобиля делать самостоятельно.

Особенно это свойственно для владельцев отечественных машин, и это похвально.

Но таким водителям нужно осознать, что ряд работ, особенно, которые касаются регулировок, требуют не только теоритических знаний и опыта, но и своеобразной «чуйки», которая приходит со временем, путем проб и ошибок.

Особенно к таким работам относятся все регулировки, проводимые на карбюраторе, а также регулировка клапанов и еще ряд других регулировок.

Поэтому, если Вы это делаете в первый раз, то позовите человека, который, как минимум 3-5 раз проделывал такие работы на своем автомобиле, и желательно на такой же модели, как и у Вас.

Также перед проведением работ проверьте натяжение ремня ГРМ

Это важно

Если Вы только приехали в гараж и хотите в этот же день проводить регулировку клапанов, то нужно около 5-6 часов, чтобы двигатель остыл.

Можно сразу приступить к снятию крышки клапанов и других деталей, это позволит сократить время остывания двигателя до 1-2 часов, так как увеличиться теплообмен между горячим мотором и окружающей средой.

А лучше исходить из принципа: вечером приехал – утром проводи работы.

Кстати, не забудьте про прокладку под крышкой клапанов, в 90 % случаев ее приходится менять, поэтому новая прокладка должна быть у Вас под рукой.

Отсчет цилиндров и клапанов.

Отсчет клапанов ведется следующим образом. Встаньте слева от автомобиля по ходу его движения, возле двигателя. Повернитесь лицом к двигателю.

Отсчет цилиндров и клапанов ведется слева на право от цепи ГРМ.

Последними будут 4-й цилиндр и 7,8 клапана, но регулировка начинается с клапанов № 6 и 8.

Когда нужно менять направляющие?

Выходящий из выхлопной сизый дым — признак сгорания масла

Признаки потребления масла из-за проблем с направляющими такие:

  • сизый дым из выхлопной трубы от вылетающих продуктов горения смазки, постоянно попадающей в цилиндры;
  • машина практически не теряет в динамике, но дымит изрядно;
  • светлый «пушистый» нагар на электродах свечей зажигания;
  • на юбках и резьбовой части свечей наблюдается масло в жидком виде.

Это и есть масляный нагар на свече зажигания

Поскольку масло может проникать в камеры также по вине цилиндро — поршневой группы, необходимо провести диагностику, чтобы точно определить неисправность. В качестве примера предлагается взять популярный автомобиль ВАЗ 2106:

  1. Померьте компрессию в цилиндрах. Цель — убедиться в нормальном техническом состоянии поршневых колец.
  2. Снимите клапанную крышку, ослабьте цепь и открутите шестерню распредвала, предварительно совместив метки.
  3. Демонтируйте распределительный вал вместе с постелью и снимите коромысла. Разблокируйте пружины клапанов того цилиндра, чья свеча сильнее покрыта нагаром.
  4. Аккуратно снимите сальник и рукой попробуйте покачать шток в стороны, одновременно двигая его вверх-вниз.

Чтобы ощутить люфт, клапан надо вытащить за шток и покачать в стороны

При наличии люфта можете смело продолжать разборку, поскольку для замены втулок необходимо снять головку цилиндров. Если вас не оставили сомнения, проверьте остальные клапаны, картина должна быть примерно одинаковой.

Итак, непосредственно приступаем к самой работе! Чтобы все прошло удачно и без каких-либо оплошностей, вам необходимо соблюдать следующую инструкцию. Сначала вставляем поочередно оправку в отверстия старых втулок и очень аккуратно, не применяя особых усилий, наносим удары молотком по самому концу оправки.

Для установки новых втулок их необходимо выдержать в морозилке примерно двое суток, так они будут более сжатыми и потом плавно разместятся в посадочном месте. Дальше нам необходимо нагреть головки блока цилиндров на электроплитке примерно до температуры, равной 100 градусам, тем самым мы расширим посадочные места. Остался последний этап: надеваем на втулки стопорные кольца, вставляем их в отверстия и также аккуратно, как мы их доставали, начинаем вбивать.

Замена КПП коробки передач ВАЗ 2110, 2112. Фото и видео инструкция

Сегодня на ремонте у нас находится автомобиль ВАЗ 2110, 2004 года выпуска, двигатель 1.5 16 клапанный, пробег 176 тысяч километров, необходимо заменить КПП коробку передач. Покажем вам подробную фото и видео инструкцию как это сделать своими руками. Пособие подходит также для автомобилей ВАЗ 2112, ВАЗ 2111, Приора.

Сначала владелец хотел произвести ремонт коробки передач, но потом произведя примерные расчёты, стало понятно, что дешевле её будет заменить. Проблема с КПП выбивает первую, вторую, пятую и заднею передачу. Открываем капот, снимаем пластиковую накладку с двигателя, откручиваем хомуты с корпуса воздушного фильтра, снимаем разъём ДМРВ, скидываем клеммы с АКБ и убираем сам аккумулятор.

Скидываем трос сцепления и отключаем проводку со стартера:

Чтобы не обломать, выкручиваем датчик скорости. Для закрепления двигателя, ставим поперечную траверсу:

При помощи головки на 30 откручиваем гайку привода:

Откручиваем шаровую опору, снизу два болта на 17. С одной стороны откручиваем так называемую саблю (траверсу), потому что КПП ляжет на неё и будет неудобно заниматься с коробкой. Перед тем как выдернуть привода, слейте масло из коробки:

Снимаем нижний рычаг и выводим траверсу:

Берём монтажку и выдёргиваем привод, но перед этим закрутим сливную пробку.

Аналогичным образом действуем и со второй стороны. Откручиваем кулису:

После этого откручиваем гайки крепления КПП:

Нам осталось открутить гайку подушки, чтобы коробка не упала, установили гидростойку, в вашем случае скорее всего придётся искать помощников, которые её будут держать.

Инструкция по снятию КПП

Процедура снятия коробки передач – трудоемкая и занимает много времени. Проще ее замену на ВАЗ 2110 сделать, посетив автосервис, но можно справиться своими руками.

Инструментарий

Для проведения процедуры понадобится инструментарий, состоящий из:

  • набора гаечных, торцевых или рожковых ключей;
  • набора головок с удлинителями;
  • плоской отвертки;
  • монтировки;
  • пассатижей;
  • домкрата;
  • чистую ветошь.

Кроме того, следует приготовить емкость для слива отработанного масла. Можно использовать пластиковый 5-литровый бутыль.

Инструменты следует подготовить заранее, чтобы они были находились рядом во время работы.

Последовательность действий

Для снятия коробки переключения передач необходим доступ к днищу автомобиля, поэтому его нужно поднять. Это можно сделать с помощью подъемника, загнать авто на эстакаду или смотровую канавку.

В следующем видео демонстрируется замена сцепления, первым этапом при которой является снятие КПП.

Снятие коробки переключения передач с автомобиля ВАЗ 2110 состоит из последовательности шагов:

  1. Сначала следует демонтировать брызговик (защиту) двигателя. Для этого с помощью торцевого ключа нужно открутить болты крепления брызговика и снять защиту.
  2. Далее демонтируем справа щиток моторного отсека.
  3. На следующем этапе необходимо слить масло из КПП. Для качественного слива масла, рекомендуется прогреть перед сливом двигатель, дав поработать ему несколько минут. Далее под сливное отверстие следует подставить приготовленный бутыль либо другую тару и открутить сливную пробку.

    Сливание масла из коробки

  4. Когда масло полностью стечет, очищаем пробку и отверстие от загрязнений. Затем закручиваем пробку обратно.
  5. После слива масла, нужно отключить питание авто, отсоединив клемму с минусом от аккумуляторной батареи.
  6. Далее необходимо демонтировать воздушный фильтр: отсоединяются шланги системы вентиляции картера, подвода воздуха и датчик расхода воздуха. Корпус воздухофильтра снимается вместе с дроссельной заслонкой, датчиком и шлангом.
  7. Затем нужно демонтировать стартер с авто. Сначала необходимо отвернуть гайку, с помощью которой крепится наконечник провода сцепления, соединяющего стартер с плюсовым выводом АКБ. Далее необходимо снять наконечник с контактного болта. Теперь нужно отсоединить провод управления тяговым реле, открутить крепежные гайки крепления и снять стартер.
  8. На следующем этапе отсоединяем от кронштейна КПП и вилки выключения передач трос привода включения сцепления. Для этого в моторном отсеке нужно вытянуть из рычага вилки трос сцепления. Затем следует ослабить крепежную гайку оболочки троса к кронштейну на КПП. Удерживая оболочку, можно вытянуть наконечник троса из кронштейна.
  9. Теперь нужно отсоединить разъем проводов от датчика скоростей, а также от датчика заднего хода.

    Отсоединение разъема датчика заднего хода

  10. Далее отсоединяем реактивную тягу. Она крепится на буфере с помощью двух гаек. Открутив гайки, удаляем скобу. Теперь тягу можно демонтировать.
  11. Теперь отсоединяем от шарнира тягу привода переключения передач.
  12. Затем окручиваем крепежные болты на крышке картера сцепления и демонтируем крышку.
  13. Теперь снимаем приводы колес. На одном приводе следует установить деревянную заглушку, чтобы не возникло проблем при монтаже не возникло.

    Момент вставки заглушки в отверстие

    Затем снимаем правый привод, но его можно просто отвести в сторону и не снимать.

  14. Чтобы упростить процедуру снятия, нужно ослабить болты крепления шаровой опоры.
  15. Открутив крепежные болты, нужно снять нижнюю крышку картера.
  16. Затем нужно открутить нижний болт крепления КПП к двигателю.
  17. Далее вывешиваем силовой агрегат, используя приготовленный упор. В качестве упора можно использовать доску. Открутив крепежную гайку, снимаем левую опору двигателя.
  18. Отвернув гайки, которыми задняя опора мотора крепится к кузову, и болты крепления к КПП, удерживая гайки от проворачивания, демонтируем заднюю опору.
  19. Чтобы сдвинуть коробку с направляющих втулок, нужно вставить отвертку между блоком цилиндров и картером сцепления. Сдвигая коробку, ее следует придерживать так, чтобы она не опиралась на диафрагменную пружину коленчатого вала. От значительной нагрузки пружина может деформироваться, что приведет к неисправности агрегата.
  20. Покачивая КПП, сдвигаем ее максимально назад и демонтируем.

    Снятие КПП с авто

После демонтажа КПП на ВАЗ 2110 можно приступать к дальнейшим ремонтным работам. Установка коробки выполняется в обратном порядке.

Как отрегулировать правильную работу кулисы на ВАЗ 2110 — 2112

На автомобилях марки ВАЗ 2112 кулиса настраивается настраивается аналогичным образом, как и для десятой модели (смотри схематическое фото агрегата). Работы легко и просто выполнить одному человеку самостоятельно в условиях своего гаража. Если вам повезет, настройку можно завершить буквально за считанные минуты. Скоро вы узнаете почему.

Кстати, кулису ВАЗ 2110 также необходимо отрегулировать после замены КПП и его ремонта, а также просто со временем из-за прослабления крепежных соединений или после замены карданчика.

Порядок действий при настройке кулисы на примере “десятки” будет следующим:

  1. 1. Загоняете автомобиль на смотровую яму, эстакаду, либо поднимаете днище домкратом. В последнем случае не забудьте о перестраховке.
  2. 2. Должны быть обязательно включена первая скорость на КПП. Приложите для этого все возможные усилия.
  3. 3. Далее тормозим автомобиль при помощи ручного тормоза. Для перестраховки его несрабатывания под задние колеса авто подкладываем предохранительные противоукатные бруски.
  4. 4. Спускаетесь под днище автомобиля и находите там крепежный хомут, удерживающий наконечник карданчика. Прослабляете его.
  5. 5. Теперь необходимо утопить ручку рычага КПП в крайнее левое положение (любые иные смещения не допускаются). Удерживаете кулисы в таком положении.
  6. 6. Спустившись под днище авто, обратно фиксируете хомут на наконечнике шарнира.
  7. 7. Если все сделано верно — можно вас поздравить, настройка завершена. Можно проверять работу КПП.

Инструкция по снятию КПП

Процедура снятия коробки передач – трудоемкая и занимает много времени. Проще ее замену на ВАЗ 2110 сделать, посетив автосервис, но можно справиться своими руками.

Инструментарий

Для проведения процедуры понадобится инструментарий, состоящий из:

  • набора гаечных, торцевых или рожковых ключей;
  • набора головок с удлинителями;
  • плоской отвертки;
  • монтировки;
  • пассатижей;
  • домкрата;
  • чистую ветошь.

Кроме того, следует приготовить емкость для слива отработанного масла. Можно использовать пластиковый 5-литровый бутыль.

Инструменты следует подготовить заранее, чтобы они были находились рядом во время работы.

Последовательность действий

Для снятия коробки переключения передач необходим доступ к днищу автомобиля, поэтому его нужно поднять. Это можно сделать с помощью подъемника, загнать авто на эстакаду или смотровую канавку.

В следующем видео демонстрируется замена сцепления, первым этапом при которой является снятие КПП.

Снятие коробки переключения передач с автомобиля ВАЗ 2110 состоит из последовательности шагов:

  1. Сначала следует демонтировать брызговик (защиту) двигателя. Для этого с помощью торцевого ключа нужно открутить болты крепления брызговика и снять защиту.
  2. Далее демонтируем справа щиток моторного отсека.
  3. На следующем этапе необходимо слить масло из КПП. Для качественного слива масла, рекомендуется прогреть перед сливом двигатель, дав поработать ему несколько минут. Далее под сливное отверстие следует подставить приготовленный бутыль либо другую тару и открутить сливную пробку.

    Сливание масла из коробки

  4. Когда масло полностью стечет, очищаем пробку и отверстие от загрязнений. Затем закручиваем пробку обратно.
  5. После слива масла, нужно отключить питание авто, отсоединив клемму с минусом от аккумуляторной батареи.
  6. Далее необходимо демонтировать воздушный фильтр: отсоединяются шланги системы вентиляции картера, подвода воздуха и датчик расхода воздуха. Корпус воздухофильтра снимается вместе с дроссельной заслонкой, датчиком и шлангом.
  7. Затем нужно демонтировать стартер с авто. Сначала необходимо отвернуть гайку, с помощью которой крепится наконечник провода сцепления, соединяющего стартер с плюсовым выводом АКБ. Далее необходимо снять наконечник с контактного болта. Теперь нужно отсоединить провод управления тяговым реле, открутить крепежные гайки крепления и снять стартер.
  8. На следующем этапе отсоединяем от кронштейна КПП и вилки выключения передач трос привода включения сцепления. Для этого в моторном отсеке нужно вытянуть из рычага вилки трос сцепления. Затем следует ослабить крепежную гайку оболочки троса к кронштейну на КПП. Удерживая оболочку, можно вытянуть наконечник троса из кронштейна.
  9. Теперь нужно отсоединить разъем проводов от датчика скоростей, а также от датчика заднего хода.

    Отсоединение разъема датчика заднего хода

  10. Далее отсоединяем реактивную тягу. Она крепится на буфере с помощью двух гаек. Открутив гайки, удаляем скобу. Теперь тягу можно демонтировать.
  11. Теперь отсоединяем от шарнира тягу привода переключения передач.
  12. Затем окручиваем крепежные болты на крышке картера сцепления и демонтируем крышку.
  13. Теперь снимаем приводы колес. На одном приводе следует установить деревянную заглушку, чтобы не возникло проблем при монтаже не возникло.

    Момент вставки заглушки в отверстие

    Затем снимаем правый привод, но его можно просто отвести в сторону и не снимать.

  14. Чтобы упростить процедуру снятия, нужно ослабить болты крепления шаровой опоры.
  15. Открутив крепежные болты, нужно снять нижнюю крышку картера.
  16. Затем нужно открутить нижний болт крепления КПП к двигателю.
  17. Далее вывешиваем силовой агрегат, используя приготовленный упор. В качестве упора можно использовать доску. Открутив крепежную гайку, снимаем левую опору двигателя.
  18. Отвернув гайки, которыми задняя опора мотора крепится к кузову, и болты крепления к КПП, удерживая гайки от проворачивания, демонтируем заднюю опору.
  19. Чтобы сдвинуть коробку с направляющих втулок, нужно вставить отвертку между блоком цилиндров и картером сцепления. Сдвигая коробку, ее следует придерживать так, чтобы она не опиралась на диафрагменную пружину коленчатого вала. От значительной нагрузки пружина может деформироваться, что приведет к неисправности агрегата.
  20. Покачивая КПП, сдвигаем ее максимально назад и демонтируем.

    Снятие КПП с авто

После демонтажа КПП на ВАЗ 2110 можно приступать к дальнейшим ремонтным работам. Установка коробки выполняется в обратном порядке.

Замена подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112

На автомобилях Ваз-2110, Ваз-2111, Ваз-2112 при появление неприятного дребезжания, вибрации и повышенного люфта в ручке переключения передач счастливым обладателям этих транспортных средств свое внимание стоит обратить на состояние обоймы шаровой опоры кулисы переключения передач или как ее еще называют в простонародье подушка кулисы переключения передач. Есть еще вариант – бабочка кулисы

Но, мне лично, нравится второй вариант))). По вине полностью разбитой этой самой подушки (обоймы шаровой опоры) может пропасть и четкость переключения передач. Да, я знаю, что под все перечисленные симптомы так же попадает разбитый карданчик (шарнир) штока выбора передач. Что это за карданчик и как его заменить Вы можете узнать вот из этой статьи. Но, речь сейчас не о нём и условно предположим, что с ним все ок. Или же, как еще один вариант, карданчик заменили, а дребезжание и люфт кулисы не исчез. Такое тоже бывает, не все сразу обращают внимание на подушку кулисы. Но, она есть и она периодически выходит из строя (обрыв резиновых “ушей”, вылет металлических втулок, разлом пластиковой втулки или пружины). Разрушение резиновой части подушки (обоймы шаровой опоры) кулисы не сложно заменить (смотрим фото 1 и 15). И если Вы их обнаружили, то значит Вам пора готовиться к работе. Зразу успокою, не сложной. Но, чтобы все прошло гладко, необходимо основательно подготовиться. То есть, купить необходимые запчасти, определиться с местом проведения работы, собрать необходимый инструмент и конечно же, ознакомиться и запомнить в какой последовательности следует проводить замену подушки (обоймы шаровой опоры) рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112. И я постараюсь Вам в этом помочь, и приглашаю Вас к дальнейшему прочтению данного материала.

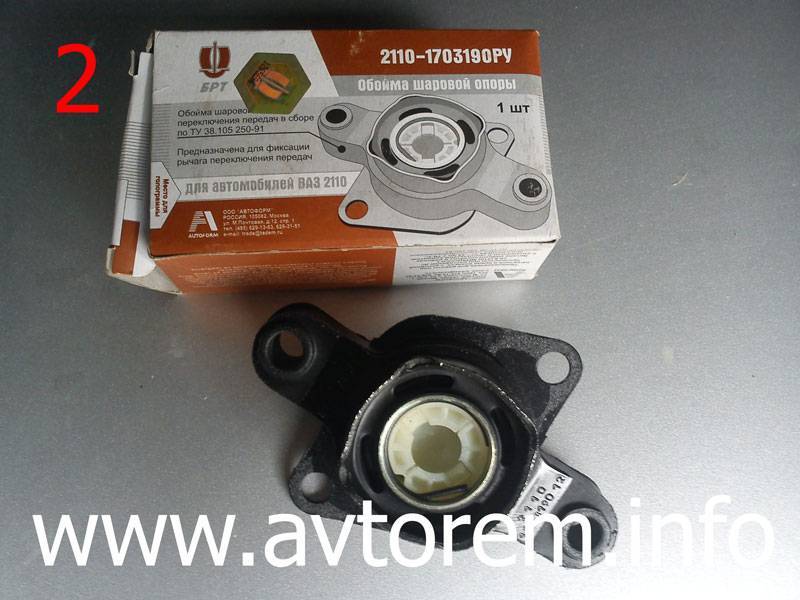

Запчасти. Здесь выбор очевиден. Рекомендую остановить свой выбор на обойме шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 – БРТ (Балаково). Как говорится, качество, проверенное временем. Фотография 2.

Перечень инструмента, который Вам понадобится для замены подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112: накидной и торцовый ключ на 13, комбинированный ключ на 10, пассатижи, плоская отвертка и маленькая трещотка с насадкой под крест (фото 3 и 4). Необходимость трещотки с насадкой будет показана немного позже. И сразу, следует, определиться с местом проведения работы. Желательно, замену подушки проводить на смотровой яме, эстокаде или подъемнике. Почему, желательно? Потому что, эту работу можно проделать и “с земли”, но поверьте, это займет больше времени и сил. И удовольствие это будет еще то.

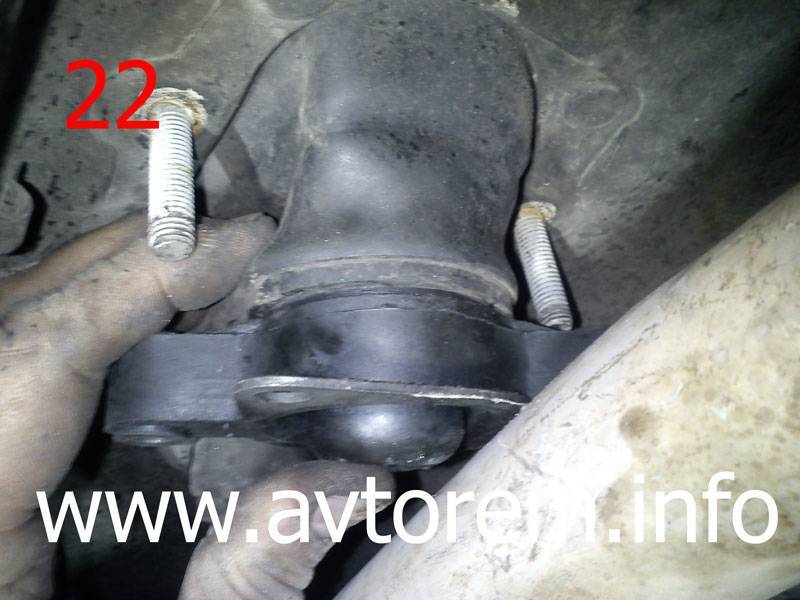

И так, в бой! Приступаем к самостоятельной замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112:

Начнем работу в салоне автомобиля. Отверткой поддеваем рамку декоративного чехла кулисы переключения передач (фото 5). Тянем ручку рычага вверх и снимаем ее вместе с чехлом.

Накидным ключом на 10 откручиваем две крепежные гайки и болт накладки кронштейна блокировки заднего хода, снимаем ее (фото 6 и 7).

Ключом на 13 откручиваем гайку оси рычага (фото 8). После этого, ключом с насадкой (в моем случае это трещотка) откручиваем винт-фиксатор оси (фото 9). Без такого ключа, этот винт будет трудно открутить. Вытаскиваем ось (фото 10). Из рычага вынимаем набор втулок, в противном случае рискуем их растерять (фото 11). Все. Теперь работа в салоне автомобиля закончена, лезем под автомобиль.

Торцовым ключом на 13 откручиваем две гайки кронштейна подушки кулисы (фото 12). И снимаем кронштейн.

Далее, следует отсоединить реактивную тягу от подушки (обоймы шаровой опоры) кулисы. Используем накидной ключ (придерживаем им гайку сверху) и торцовый ключ на 13 (фото 13).

Вытаскиваем вниз подушку вместе с рычагом (фото 14 и 15). Снимаем стопорное кольцо (фото 16) и вынимаем рычаг вместе с пластиковой втулкой (фото 17 и 18).

Все. Очищаем шарнир рычага от грязи, смазываем его, надеваем пластиковую втулку. Все это дело помещаем в корпус подушки и фиксируем стопорным кольцом (фото 19 и 20). Всю эту конструкцию возвращаем на свое место (фото 21). Не забывая надеть на подушку чехол (фото 22).

Готово. Остальную сборку проводим в обратной последовательности. Работа по замене подушки-бабочки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 закончена. Надеюсь, успешно)))

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

  1. Отключается питание с аккумулятора.
  2. Отсоединяется колодка от датчика скорости.
  3. Сливается трансмиссионная жидкость.
  4. Снимаются болты, фиксирующие реактивную тягу.
  5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
  6. Имеющиеся болты шаровой опоры ослабляются.
  7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
  8. Отсоединяются болты крепления КПП к мотору.
  9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
  10. Демонтажу подлежат подушки двигателя.
  11. Чтобы подцепить КПП, можно воспользоваться отверткой.
  12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

  1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
  2. Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
  3. Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
  4. Снимаем кронштейн.
  5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
  6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
  7. Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
  8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
  9. Бородком выправляем вмятины гаек первичного и вторичного валов
  10. Головкой “на 32” с мощным воротком отворачиваем гайки валов.
  11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
  12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
  13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
  14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
  15. Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
  16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
  17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
  18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
  19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
  20. Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
  21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
  22. Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
  23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
  24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
  25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
  26. Вынимаем дифференциал в сборе.

  27. Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
  28. Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
  29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
