Как проверить шаровую опору и заменить своими руками

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

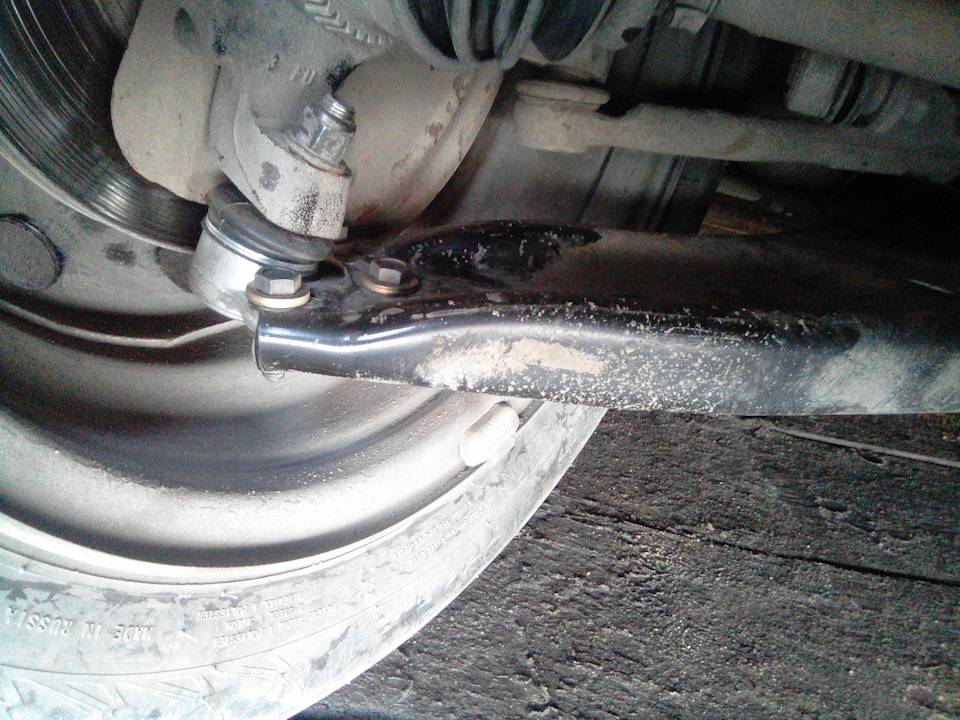

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами

Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Как быстро избавиться от царапин на кузове авто

Как проверить Б/У авто перед покупкой

Как оформить полис ОСАГО онлайн за 7 минут

Варианты подходящего оборудования

Описанные выше операции можно осуществить при помощи различного оборудования, которое отличается между собой:

  • Ценой;
  • Размерами;
  • Мощностью;
  • Уровнем автоматизации.

Рассмотрим вкратце четыре модели, представленные на нашем сайте (более подробное описание можно найти здесь):

Оборудование для восстановления шаровых опор – Лёгкая версия

Самый простой вариант оборудования для восстановления шаровых и рулевых включает в себя:

  • Экструдер для нагрева и формирования консистенции полимера;
  • Три сменных переходных штуцера, при помощи которых раствор заправляется под давлением в проблемную зону;
  • Дистанционный термометр, позволяющий на расстоянии контролировать температуру корпуса гильзы шаровой;
  • Пять полимерных стержней, транспортировочный контейнер и инструкцию.

Давление такого прибора составляет лишь 25 кг/см2, и он нуждается в наличии на СТО компрессора мощностью 7-10 атм. То есть, набор вполне экономен в плане финансовых трат, так как стоит всего лишь 8000 рублей, и компактен, но достаточно требователен к дополнительному оснащению и трудозатратам со стороны оператора.

Оборудование для восстановления шаровых опор – Модификация 1

Эта модель усилена:

  • Более мощным поршнем, способным создавать давление до 80 кг/см2;
  • Блоком управления, упрощающего эксплуатацию прибора.

Но и стоит она несколько дороже: 17000 рублей.

Оборудование для восстановления шаровых опор – Модификация 2

В следующей модификации мощность поршня достигает уже 100 кг/см2, но основное её достоинство заключается в наличии высококачественного механизма для центровки шара. Такое дополнение позволяет в процессе введения расплавленного полимера прочно и надёжно зафиксировать деталь в одном положении. Это и работу оператора облегчает, и качество результата повышает.

Стоимость такого оборудования достигает уже 26000 рублей

Оборудование для восстановления шаровых опор – Станок SJR 3

Станок SJR 3 хоть и обойдётся для вашей мастерской в 55000 рублей, со временем отработает каждую вложенную копейку и ещё сверху принесёт немалую прибыль. Это полностью автоматизированный агрегат, укомплектованный всеми технологическими достижениями.

Вот лишь ряд его самых значимых преимуществ:

  • Создаваемое давление – 240 кг/см2;
  • Полный контроль процесса плавления;
  • Автоматическая подача форсунки;
  • Автоматический прижим и центровка шаровой опоры;
  • Надёжный литой корпус.

Проверка и регулировка зазора в подшипниках червяка рулевого механизма

Установите передние колеса в положение прямолинейного движения, и, поворачивая рулевое колесо в ту и другую сторону, проверьте, не изменяется ли расстояние между торцом картера 7 (рис. 5-2) и меткой «В», нанесенной на вал червяка рулевого механизма.

Изменение расстояния является признаком зазора в подшипниках червяка.

Для регулировки зазора в подшипниках червяка, повернув рулевое колесо б левую сторону на 1-1,5 оборота, отверните болты крепления нижней крышки 19 и слейте масло из картера рулевого механизма. Снимите нижнюю крышку, удалите одну из регулировочных прокладок 18 или замените ее более тонкой.

Замена шаровой опоры

Замена шаровой опоры ваз 2110 своими руками возможна при наличии необходимых инструментов. К ним относится домкрат, смазка, молоток, съемник, монтировка. Чтобы понять, как заменить шаровую опору на ВАЗ 2110 своими руками, нужно изучить инструкцию.

Она состоит из нескольких шагов:

  1. Демонтаж старого узла.
  2. Подготовка новой шаровой конструкции.
  3. Монтаж подготовленной шаровой опоры.

Снятие старого узла

Инструкция о том, как поменять шаровую на ваз 2110, состоит из нескольких пунктов:

  1. Ведется подъем автомобиля. Для этого применяется домкрат или несколько подставок.
  2. После снятия колес, гайка шаровой опоры смачивается специальной жидкостью и откручивается.
  3. При наличии съемника, он упирается в шток и выдавливает его из паза.
  4. Возможно снятие шаровой опоры ваз 2110 без съемника.
  5. Есть мастера, которые знают, как снять шаровую на ВАЗ 2110 без наличия приспособления.
  6. Монтировка вставляется между кулаком и рычагом, создавая давление Затем, в место расположения рычага ведутся удары. Постепенно стержень выходит из паза.
  7. Рычаг отводится в сторону, а опора откручивается от кулака.

Подготовка новой шаровой опоры

Перед тем как начать работу по установке новой, купленной, опоры ее следует подготовить. Для этого снимается пыльник, который фиксируется специальной пружиной. Корпус забивается литолом.  Для лучшего заполнения используется вороток, которым прокручивается стержень. Резьба пальца прогоняется с помощью плашки.

Установка новой опоры

Вся работа проводится в обратном порядке:

  1. Посадочное место поворотного кулака тщательно зачищается.
  2. В него вставляется и прикручивается опора.
  3. Подводится рычаг, в который фиксируется стержень. Здесь необходимо воспользоваться монтировкой.
  4. На последнем этапе идет закручивание гаек опорной конструкции.

Зная, как заменить шаровую опору на ваз 2110, работа не должна составить труда. Данная инструкция относится практически ко всем моделям ВАЗ. Главное, четко ей следовать и не допускать отклонений от пошагового процесса.

Если остались вопросы по снятию и установке шаровой опоры рекомендую посмотреть это видео:

Можно ли ездить с неисправными шаровыми опорами

Разумеется нет, это напрямую связано с безопасностью.

  1. При расчленении шаровой опоры колесо подламывается и блокируется его вращение. Автомобиль моментально уходит с траектории. Последствия могут быть фатальными.

    Слабые шаровые несут реальную угрозу безопасности!

  2. Передвижение с люфтом в шаровой опоре приводит к нарушению управляемости. В нужный момент вы можете не успеть совершить манёвр.
  3. При первых признаках износа этих узлов необходимо пройти диагностику подвески.

Таким образом, определив симптомы неисправности, делают выводы о ремонтопригодности детали. После выявления критического износа шаровые необходимо менять. Однако их стоимость достаточно высока, особенно если они составляют одно целое с рычагом подвески. Поэтому многие автолюбители предпочитают производить ремонт.

Минусы оборудования, сделанного своими руками

  • При перегреве полимер полностью теряет свои свойства, а в представленном самодельном устройстве он греется горелкой, измерить его температуру практически невозможно.
  • Результат работы во многом зависит от опыта мастера, сложно не обладая навыками согреть материал, опору и аккуратно влить полимер в полость.

Видеоролик демонстрирует работу заводского станка:

https://youtube.com/watch?v=-86ObAFi174

Изображение ремонтируемых узлов, желтым окрашен залитый экструдером полимер.

Главное правило при работе данным методом: рабочая поверхность шара не должна иметь никаких механических повреждений и/или следов коррозии (в противном случае ремонт не имеет смысла).

Старый вкладыш удалять не надо, он расплавится, перемешается с полимером и создаст цельный плотный вкладыш.

Описание самого процесса: После того, как вы определились с местом отверстия и сделали его (в некоторых случаях возможно использование отверстия для смазки), подсоединили экструдер (все соединения должны быть надежными, т.к. давление значительное) — нанесите штрихи термокарандашом на саму шаровую и на трубку экструдера до радиатора таким образом, чтобы в процессе нагрева на штрихи не попадало открытое пламя горелки (метка от карандаша будет плавиться, когда температура металла в данном месте достигнет значения, указанного на карандаше), нагревать необходимо саму шаровую, переходники и трубку экструдера до радиатора (сам радиатор нагревать не надо), нагрев должен проходить как можно равномернее и правило «чем быстрее — тем лучше» здесь не уместно, когда вы достигнете требуемой температуры плавно откройте подачу воздуха к экструдеру (на выходе от компрессора давление в пределах 9-10 очк. или 0,9-1 МПа) и начинайте разрабатывать шаровую вручную чтобы полимер обволок всю рабочую поверхность шаровой, момент, когда «хватит» определяется повышением упругости хода пальца (приходит с опытом).

После проведенных операций остудите узел и отсоедините экструдер.

Этим методом восстанавливаются любые шаровые узлы с любой степенью выработки многократно, но есть одно правило — сам шар не должен иметь механических повреждений или каких-либо следов коррозии – такие шаровые «не лечатся»!

Очистка шаровой опоры сжатым воздухом и жидким ключом

Очистка шаровой опоры сжатым воздухом и жидким ключом

Подсоединение экструдера через переходник

Разогрев рабочей поверхности экструдера и корпуса шаровой опоры. При этом температура нагрева контролируется при помощи температурного карандаша

Разогрев рабочей поверхности экструдера и корпуса шаровой опоры. При этом температура нагрева контролируется при помощи температурного карандаша

Разогрев рабочей поверхности экструдера и корпуса шаровой опоры. При этом температура нагрева контролируется при помощи температурного карандаша

Необходимо шевелить палец шаровой опоры для контроля наполняемости люфта полимером

Охлаждение шаровой опоры воздухом

Смазка шаровой опоры

Смазка пыльника шаровой опоры

Что такое шаровая опора и зачем она нужна

В подвеске современного автомобиля одним из важных элементов является шаровая опора, которая пришла на смену конструкции соединяющую ступицу колеса и рычаг подвески под названием шкворень. Назначением шаровой опоры является сохранение колеса в горизонтальном положении во время вертикального перемещения, т.е. когда происходит его поворот.

Как работает шаровая опора

Благодаря конструкции шаровой опоры, которая состоит из конусообразного вращающегося и перемещающегося на небольшие углы пальца, вставленного в корпус с сферическим или грибообразным наконечником

Важно помнить, что на эту деталь приходится основная масса автомобиля, поэтому необходимо уделять особое внимание шаровой опоре во время проведения очередного технического осмотра вашего автомобиля. Также стоит знать, если на мелких неровностях дорого вы слышите слабое постукивание подвески в районе передних колес, скорей всего причиной этого стука является увеличившийся зазор между наконечником и внутренней части корпуса шаровой опоры, что свидетельствует о недопустимом ее износе. Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса

Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса.

Чтобы шаровая опора прослужила дольше владельцу автомобиля, следует придерживаться следующих правил:

  1. При замене, покупайте шаровые опоры известных производителей
  2. Избегайте быстрой езды по неровной дороге
  3. Следите чтобы на пыльнике шаровой опоры не было трещин и повреждений в противном случае попадание на внутренние рабочие поверхности песка и грязи приведет к быстрому их износу.

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей. Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Оценка состояния амортизаторных стоек


Сам по себе амортизатор очень редко издает сторонние звуки. И если уже это произошло, следовательно, деталь находится в крайне неудовлетворительном состоянии, и в дальнейшем попросту не может эксплуатироваться на транспортном средстве.

Самый простой и распространенный метод проверки амортизаторов, это раскачивание автомобиля со стороны нахождения предполагаемого источника проблем. Если в момент раскачки кузов машины плавно занимает свое первоначальное положение и отсутствуют сторонние шумы, следовательно, амортизаторная стойка находится в исправном состоянии. В случае, когда после раскачиваний амортизатор с трудом поднимает кузов автомобиля, скорее всего в нем значительно снизился уровень рабочей жидкости либо газа. Это может быть вызвано нарушением герметичности его корпуса. Помимо этого, при торможении либо контакте с дорожными выбоинами, неисправный элемент не может полностью погасить колебания кузова, в результате чего они отчетливо ощущаются в салоне.

Если в ходе проведения визуальной диагностики не удалось определить, исправен амортизатор или нет, его необходимо демонтировать с автомобиля для детального поиска неполадки.

Восстановление опоры

К пневмоцилиндру на резьбу накручивается экструдер, в котором уже находится полимер. В корпусе опоры просверливают отверстие с резьбой. С помощью этой резьбы накручивают форсунку, которую через насадку крепят к экструдеру.

Как только полимер станет мягким, необходимо запустить пневмоцилиндр, выдавливающий материал сквозь плунжер в форсунку и далее в полость опоры. Мягкий полимер заполняет собой все выбоины, люфты и щели, создавая в шаровой вкладыш с повышенной стойкостью к воздействию. Даже если полимер залит не совсем правильно, новый вкладыш выдерживает около 30 тысяч километров пробега.

Собрать своими руками подобное оборудование для восстановления вполне реально. Экструдер можно заказать токарю. В качестве пневмоцилиндра подойдет тормозная камера от ЗИЛа или старый цилиндр от грейферного экскаватора. Все другие запчасти продаются в любом хозяйственном магазине.

Станок для восстановления шаровых опор

» Станок » Станок для восстановления шаровых опор

Шаровые опоры не позволяют передним колесам автомобиля вывернуться наружу, удерживая их в вертикальном положении. Опоры все время выдерживают огромные нагрузки, поэтому менять их приходится достаточно часто.

Причем у некоторых моделей, их можно заменить только вместе с рычагом управления, а это дорогостоящая и сложная процедура.

Существует технология восстановления опор, которая экономит средства автовладельцам и даже станки, которые делают своими руками народные умельцы.

Устройство шаровой опоры

Шаровая опора является элементом передней подвески, несущим основную нагрузку. Она может быть нижней и верхней. Основная часть — это палец с круглой головкой. Головка заключена в грязезащитный чехол со смазкой.

Все устройство спрятано в корпус из пластика, который со временем начинает пропускать грязь. Попадая между головкой и чехлом, песок и земля царапает головку и защитную оболочку чехла.

А проникающая влага вызывает появление ржавчины.

Современная технология восстановления позволяет своими руками, без разборки автомобиля, отремонтировать опоры.

Под давлением в корпус узла опоры впрыскивается расплавленный полимер особого вида.

Все появившиеся в корпусе пустоты и щербины заполняются пластиком, который создает дополнительную прокладку в форме линзы в необходимых местах.

Восстановление занимает всего 15 минут, оборудование на основе американских разработок используется в большинстве автомастерских.

Описанная выше технология воплощается с помощью станка. Он состоит из:

  • блока управления с табло, на котором показывается текущая и конечная температуры;
  • экструдера;
  • компрессора на 6 атм;
  • пневматического цилиндра;
  • термокарандаша;
  • набора переходников-форсунок;
  • полимера.

Дополнительно необходимо приобрести газовую горелку и слесарный инструмент.

Конструкция

Прежде всего, необходимо знать о различиях между верхними и нижними шаровыми опорами. Первые представляют собой заливные конструкции, которые работают на сжатие — они подвергаются небольшим нагрузкам, что обуславливает большой срок службы. Нижние шаровые опоры чаще всего создаются на базе металлокерамических подшипников, что позволяет им выдерживать ударные воздействия и растяжения. Большинство специалистов настоятельно не рекомендуют экономить на нижних шаровых опорах, поскольку они чаще выходят из строя с очень тяжёлыми последствиями.

Нижняя шаровая опора

Чтобы понять, как выбрать шаровую опору, нужно также знать о принципиальных различиях между конструкциями этих узлов. Чаще всего встречаются закатная схема производства — она позволяет получить очень высокую прочность при относительно малой себестоимости изготовления. Однако она не может выдержать очень большие ударные нагрузки — поэтому при частой езде с большой нагрузкой по плохой дороге стоит регулярно проверять состояние таких компонентов передней подвески.

Примерно треть шаровых опор, произведённых в Китае, России, Турции и Польше, используют штампосварную схему. Она позволяет обходиться минимальными затратами и существенно снижает вес детали, однако имеет достаточно малую прочность. Такие шаровые опоры рекомендуют устанавливать только на малолитражки с минимальными нагрузками на ходовую часть, и даже в этом случае подвергать замене каждые 25–30 тысяч километров.

Наилучшим вариантом, используемым американскими и западноевропейскими производителями, являются цельнокованые шаровые опоры. Они имеют очень большую прочность и способны выдерживать нагрузки более 5 тонн без поломки. Несмотря на свою высокую стоимость, они пользуются популярностью по причине огромного срока службы.

Как определить неисправность

Даже если в процессе эксплуатации автомобиля признаки неисправности подвески не наблюдаются, проверку все равно необходимо осуществляться не менее одного раза в год. Кроме профилактических мероприятий может потребоваться срочный ремонт при наличии следующих признаков:

  • Во время движения машину уводит в сторону. Этот диагностический признак особенно может быть заметен при ускорении, и торможении автомобиля.
  • Наличие стуков со стороны колеса с поврежденной шаровой опорой. Шум может увеличиваться во время выполнения поворота.
  • Биение рулевого колеса. Также усиливается при прохождении поворотов.

Наличие постоянной вибрации при движении машины часто указывает на проблемы в ходовой части, в том числе на необходимость замены шаровой опоры.

Неисправность детали можно также обнаружить при визуальном осмотре. Для этой цели достаточно приподнять автомобиль на домкрате, подъемнике или установить над смотровой ямой. Если в результате исследований будет обнаружен разрыв пыльника, то элемент подвески следует заменить.

Какой способ реставрации лучше

  • Резьбовая заглушка выглядит предпочтительнее, поскольку нет температурного воздействия на опору. Однако для такого способа требуется толстое дно, что не всегда присутствует на компактных деталях.
  • Стакан с резьбой — золотая середина. Сварка происходит без воздействия на пластик, однако прочностные характеристики металла ухудшаются.
  • Сварка — самый простой, но малоэффективный способ. После обработки высокой температурой новые полимерные вставки теряют свойства и срок их эксплуатации снижается.
  • Развальцовка — идеальный с точки зрения качества способ. Вы получаете фактически новую шаровую опору, изготовленную по заводским технологиям. Однако в домашних условиях такая методика не работает.

Восстановление шаровых опор: плюсы и минусы ремонта шаровых

Сразу отметим, что порванные пыльники шаровых шарниров и плохое состояние дорого являются основными причинами, по которым такие детали нужно менять достаточно часто.  Как правило, если опора шаровая вышла из строя, данный элемент меняется на оригинал или аналог, максимально приближенный по качеству.

Само собой, для многих автомобилей, особенно с облегченной алюминиевой подвеской, такой ремонт далеко не самый дешевый.  Дело в том, что часто замена шаровой означает полную замену рычага подвески или рулевой тяги в сборе, так как опора впрессована в рычаг или выполнена с деталью единым целым

Однако, хотя официально шаровые являются неремонтопригодными, все же были разработаны способы восстановления, то есть реставрации шаровых опор для того, чтобы удешевить ремонт. Давайте рассмотрим, когда целесообразно выполнять реставрацию шарнирного соединения, каким образом это делается, а также на что можно рассчитывать после такой процедуры.

Прежде всего, ремонт шаровых делится на:

  • восстановление с разборкой;
  • ремонт без разборки;

Первый вариант предполагает разборку шаровой и замену вкладыша. Для такой задачи требуется токарный станок и другое специализированное оборудование. На деле, если все работы выполнены качественно, деталь прослужит еще 60-80  тыс. км. Обычно, специализирующиеся на реставрации ходовой части крупные СТО дают гарантию 1-3 месяца или 10 тыс. км пробега.

В двух словах, корпус шаровой опоры на токарном станке нужно развальцевать, после чего вместо изношенных сухарей ставятся специально выточенные полимерные или капролоновые вставки. Далее узел собирают и завальцовывают.

При этом реставрировать шаровую подобным образом можно несколько раз. При необходимости, кроме вставок можно изготовить и новый шаровый палец и/или корпус. Цена комплексного ремонта не самая низкая, однако, получается заметно дешевле покупки нового рычага с шаровой в сборе.

Ремонт шаровых опор без разборки является относительно новой технологией восстановления шаровых и наконечников рулевых тяг. Если коротко, вовнутрь детали под давлением подается специальный материал, который убирает зазоры, возникающие в результате износа.

Чтобы выполнить процедуру, с авто снимается узел, после чего на станке для ремонта в корпусе шаровой высверливают небольшое отверстие и вставляют канал для подачи разогретого полимерного состава. Затем палец шарнира фиксируют в рабочем положении и под давлением «загоняют» в шаровую полиамид-6. После остывания деталь очищают от остатков состава, монтируют новый пыльник и начинается обратная сборка.

Другими словами, ремонт без разборки сводится к  закачке через выполненное заранее отверстие ­жидкого полимера, который заполняет дефекты, затем в результате полимеризации твердеет и выполняет функции вкладыша.

Как правило, с учетом состояния дорог, гарантия на такие работы не предоставляется или же является условной. При этом хорошо отреставрированный элемент вполне выхаживает 30-40 или даже 50 тыс. км. Данный метод также подходит для многоразового применения.

Основное условие – нормальное состояние шарового пальца и корпуса, отсутствие механических повреждений и коррозии.  На деле, стоимость реставрации ниже, чем ремонта шаровой с разбором, однако срок службы меньше и предоставляется минимум гарантий.

Чем смазывать шаровые опоры

Разнообразные посторонние шумы, так раздражающие водителя при езде, часто имеют одну и ту же причину — недостаточно смазанные шаровые опоры (ШО). Стоит ли относиться к этому как к досадной неизбежности, или опоры лучше всё-таки смазывать? Каждый водитель решает для себя сам, однако существуют проверенные рекомендации, основанные на практическом опыте

Предпочтительнее им следовать, если не хотите тратить лишние деньги из-за проблем с такой важной деталью автомобиля, как шаровые опоры

Смазывать или нет?

Нужно ли смазывать шаровые опоры перед установкой и в процессе эксплуатации? Чтобы дать правильный ответ, стоит понять принцип устройства любой из таких опор. Она может быть устроена по-разному, но в ней обязательно присутствие шарового шарнира, а также пальца. Для упора шарнира служит основание, сверху опору прикрывает пыльник.

При работе происходит постоянное смещение шарнира, что способствует быстрому его износу. Кроме того, в пустом пространстве между основой и пыльником часто скапливается грязь, которая мешает работе детали. Тревожный признак в данном случае — появление стуков и скрипов. Чтобы этого не произошло, пространство под пыльником необходимо полностью забивать автосмазкой

Очень важно знать, чем лучше смазать шаровые опоры для наиболее долговечного их функционирования

Чем смазывать шаровые

Чем смазать шаровую опору перед установкой? Наиболее распространены следующие варианты:

  • на литиевой основе;
  • на кальциевой основе.

Из литиевых автосмазок популярны Литол-24 и ЦИАТИМ-201. В них нефть и литиевое мыло присутствуют в разных пропорциях, различаются они также составом дополнительных добавок.

Присутствующие в Литоле-24 стабилизирующие вещества обеспечивают хорошую сохранность шарнира и небольшой расход смазки в процессе его работы. Однако эта автосмазка плохо переносит низкие температуры. ЦИАТИМ-201 стабилизирует ШО в меньшей степени, зато лучше предохраняет их от мороза, да и стоит дешевле.

Изготовление обслуживаемой крышки

Глухая часть корпуса опоры делается съёмной. При этом вы многократно можете менять пластиковые вкладыши, каждый раз восстанавливая работоспособность опоры. Съёмное дно позволяет производить профилактический осмотр, не снимая шаровую опору с подвески.

Заглушка: делаем своими руками

  1. В донышке высверливается отверстие размером с шар пальца (с небольшим зазором, разумеется). Высверливается — сказано условно. Необходим фрезерный станок. Не бойтесь при расточке повредить пластиковый вкладыш, всё равно вы будете его менять. Внутри нарезается резьба. Это достаточно сложная процедура из-за большого диаметра. Но в любом инструментальном цеху вам выполнят такую работу за символическую плату.

    Доверьте работу профессионалам, если сами им не являетесь

  2. Затем под это отверстие изготавливается заглушка с резьбой, повторяющая форму штатного донышка.
  3. На изготовленном донышке вы должны нарезать шлицы для ключа, иначе невозможно будет прочно затянуть ремонтный узел.

    Производите замену на чистой поверхности, иначе смысл работы теряется

  4. Теперь для ремонта достаточно будет выкрутить заглушку, извлечь палец (проверив его геометрию) и заменить пластиковые вкладыши.

Ремонтный стакан: всё гениальное просто

Принцип такой же, как и в первом случае — изготовить сменное дно. Только исполнение отличается. Если дно опоры слишком тонкое для изготовления полноценного резьбового соединения, необходимо изготовить ремонтный стакан. Он вытачивается на токарном станке из стального круга подходящего диаметра. В донышке стакана вытачивается всё то же отверстие и нарезается резьба. И наконец — изготавливается опорное сменное донышко.

Затем с шаровой опоры срезается дно цилиндра с помощью болгарки или ножовки по металлу. На его место наваривается ремонтный стакан. Способ более трудоёмкий, зато не допускает нагрева пальца в процессе демонтажа.


Схема изготовления варианта изделия

Дальнейшая эксплуатация по той же схеме: при появлении люфта выкручиваем ремонтную заглушку, извлекаем палец, меняем пластиковые вкладыши.

Стоит отметить, что производители запасных частей выпускают множество вариантов ремонтных шаровых опор. Под эти разборные корпуса продаются и сменные вкладыши, и новые пальцы. Однако в нашей статье мы рассматриваем именно самостоятельное изготовление.

Сварка как альтернатива замене

Самый быстрый вариант восстановления шаровой опоры. Задняя (опорная) часть цилиндра просто срезается. Способ не имеет значения — можно ножовкой, можно болгаркой, всё равно впоследствии будет температурное воздействие.

Получив доступ к полости цилиндра, можно менять полимерные вкладыши.

После установки новых вкладышей донышко аккуратно приваривается. При этом надо скомпенсировать толщиной шва выработку металла, образованную при распиле. Обычно это 1,5–2 мм.


Сварка — один из самых кропотливых вариантов

Развальцовка как способ ремонта

Эта технология требует наличия профессионального оборудования, поэтому развальцевать шаровую в гаражных условиях невозможно. Вырезается обжимное кольцо по диаметру шара пальца.


Токарные работы и тут найдут своё место

Посадочное место и шар очищаются от грязи, шлифуются. Подбираются или вытачиваются из капролона новые вкладыши и обжимное кольцо.


Бывает, что капролона нет в наличии, но заменять его сталью не рекомендуют. Лучше один раз потратится на этот материал, чем производить замену чаще, чем могло быть

После сборки обжимное кольцо впрессовывается и завальцовывается на прессе. При обжиме используются специальные вкладыши-обоймы по диаметру кольца.


Вкладыши также можно поискать в автомагазинах

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
